4.5 创建分级模块

1.创建简单层次式电路

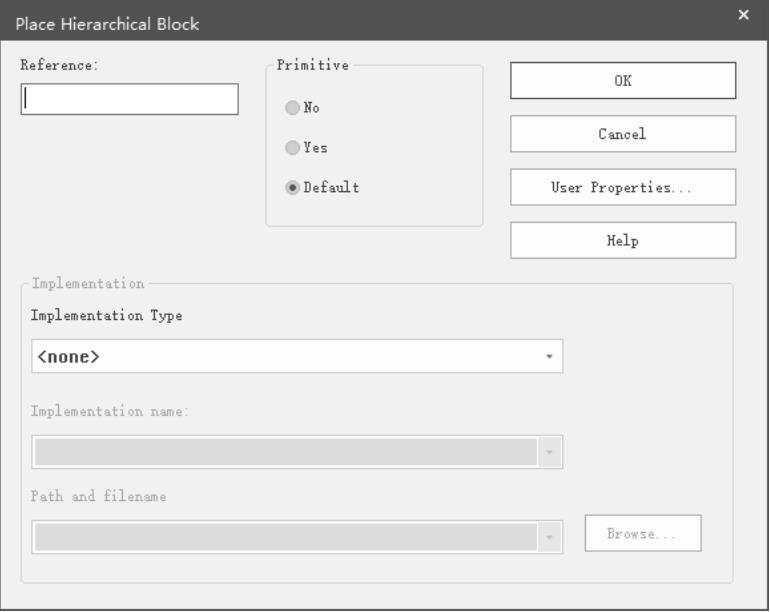

（1）单击按钮 或执行菜单命令“Place”→“Hierarchical Block”，弹出“Place Hierarchical Block”对话框，如图4-5-1所示。

（2）在“Reference”文本框中输入“High Speed RAM”，在“Implementation Type”下拉列表中选择“Schematic View”，在“Implementation name”下拉列表中选择“HSRAM”，如图4-5-2所示。

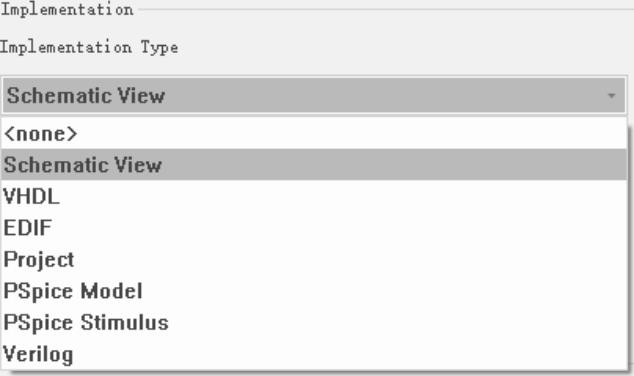

“Implementation Type”下拉列表如图4-5-3所示。

➢<none>：不附加任何Implementation参数。

➢Schematic View：与电路图连接。

➢VHDL：与VHDL硬件描述语言文件连接。

➢EDIF：与EDIF格式的网络表连接。

➢Project：与可编程逻辑设计项目连接。

➢PSpice Model：与PSpice模型连接。

➢PSpice Stimulus：与PSpice仿真连接。

➢Verilog：与Verilog硬件描述语言文件连接。

如果是层次式电路图，那么将其指定为“Schematic View”即可。“Place Hierarchical Block”对话框其他项的含义如下所述。

➢Implementation name：指定该电路图所连接的内层电路图名。

➢Path and filename：指定该电路图的存盘路径，不指定也可以。

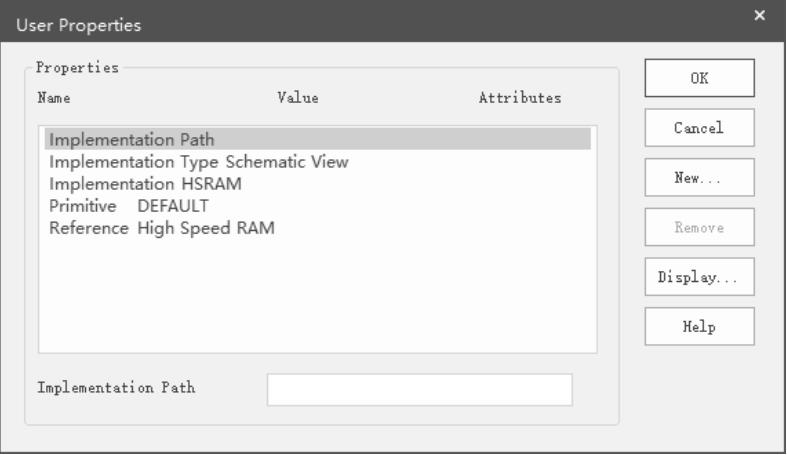

➢User Properties…：单击此按钮，会弹出如图4-5-4所示的“User Properties”对话框，可以增加和修改相关参数。

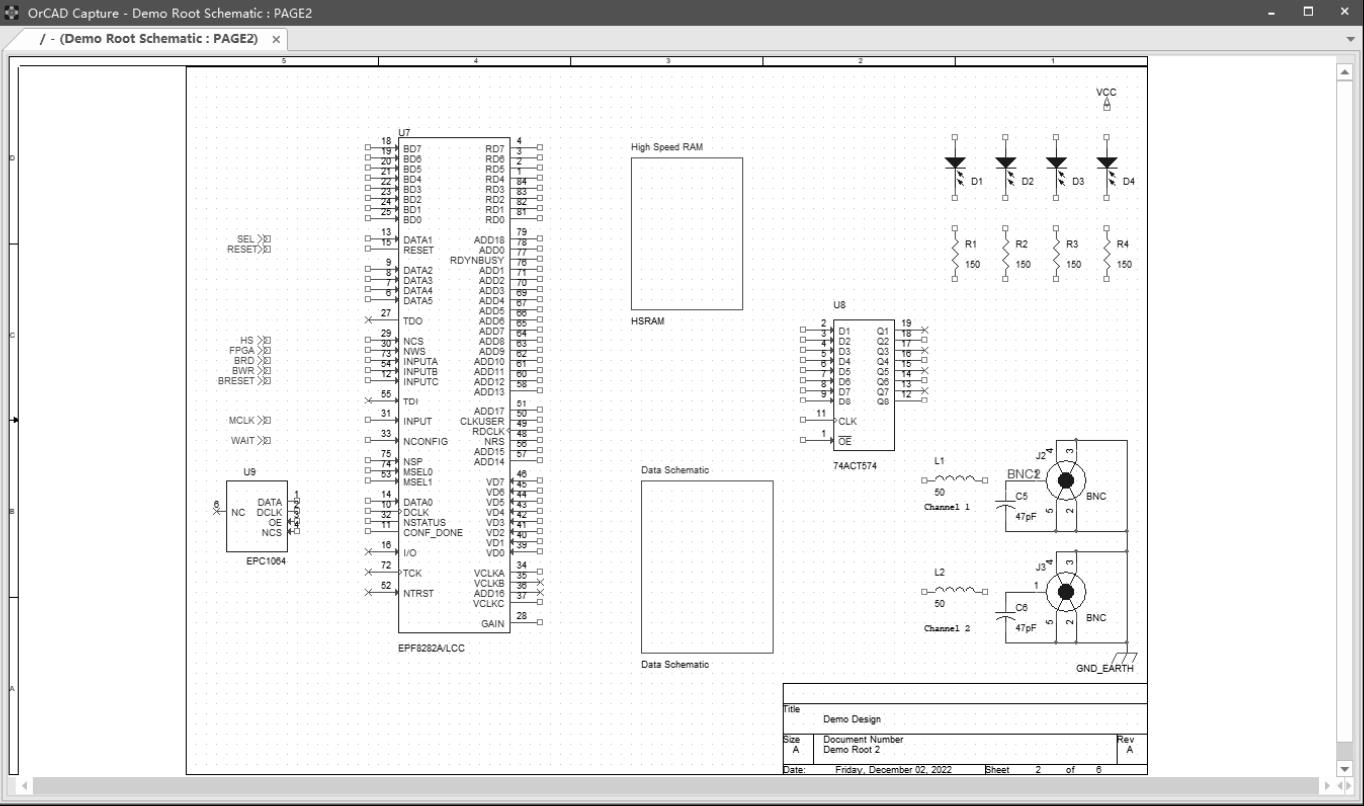

（3）单击“OK”按钮，在PAGE2 页面上画一个矩形框，添加另一个层次式电路图的上层电路。在“Reference”文本框中输入“Data Schematic”，在“Implementation Type”下拉列表中选择“Schematic View”，在“Implementation name”下拉列表中选择“Data Schematic”。添加层次块后的图如图4-5-5所示。

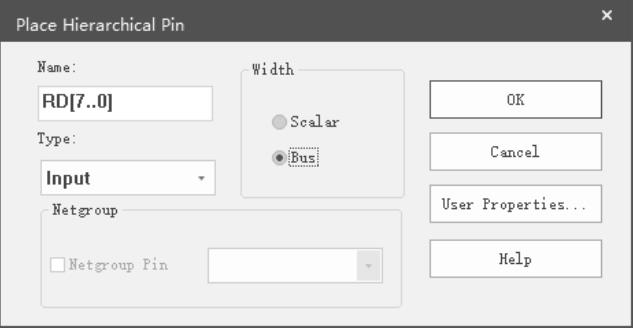

（4）分别选中层次块“High Speed RAM”和“Data Schematic”，单击按钮 或执行菜单命令“Place”→“Hierarchical PIN”，添加层次端口，会弹出如图4-5-6所示的“Place Hierarchical Pin”对话框，在“Name”文本框中输入端口名字“RD[7..0]”，在“Width”选区中选择“Bus”，“Type”下拉列表为引脚类型，选择“Input”。继续添加其他层次端口，添加层次端口后的层次式电路图如图4-5-7所示。

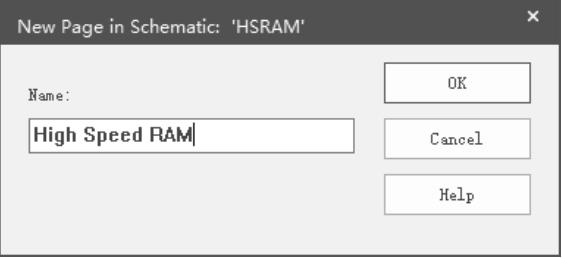

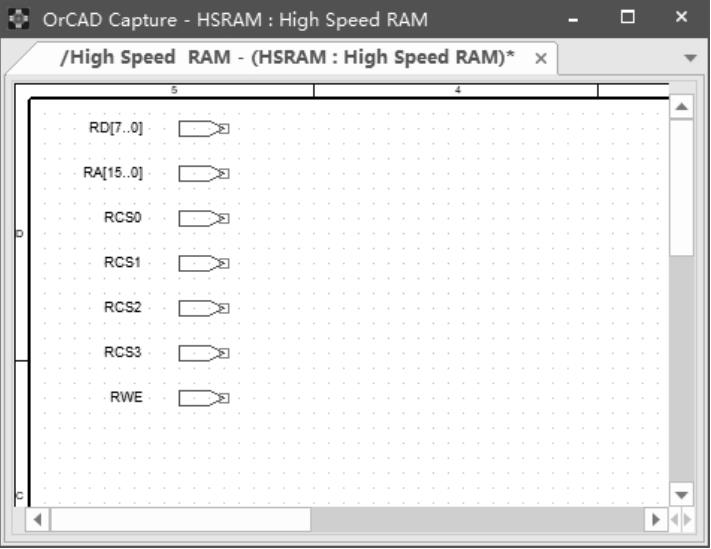

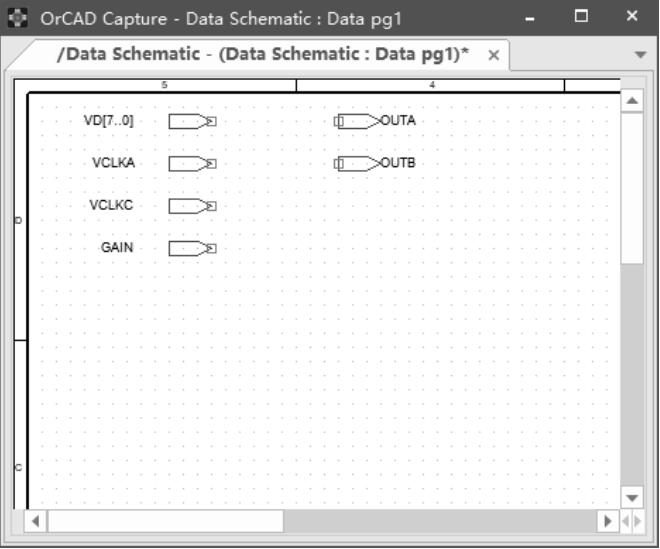

（5）分别选中“High Speed RAM”和“Data Schematic”层次块，单击鼠标右键，在弹出的快捷菜单中选择“Descend Hierarchy”命令，弹出对话框，系统自动创建新的电路图页面文件夹，如图4-5-8所示。分别在“Name”文本框中输入“High Speed RAM”和“Data pg1”，单击“OK”按钮，这就是层次块对应的下层电路，可以看到与层次式电路图对应的端口连接器，如图4-5-9和图4-5-10所示。在编辑好的电路图页面单击鼠标右键，在弹出的快捷菜单中选择“Ascend Hierarchy”命令，弹出上层电路。

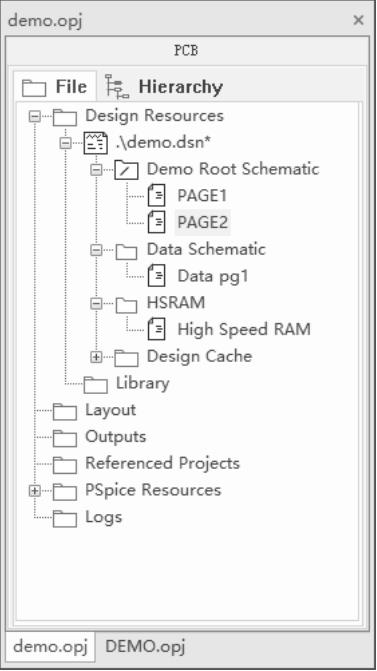

同时，项目管理器中产生了新的电路图HSRAM/High Speed RAM和Data Schematic/Data pg1，如图4-5-11所示。

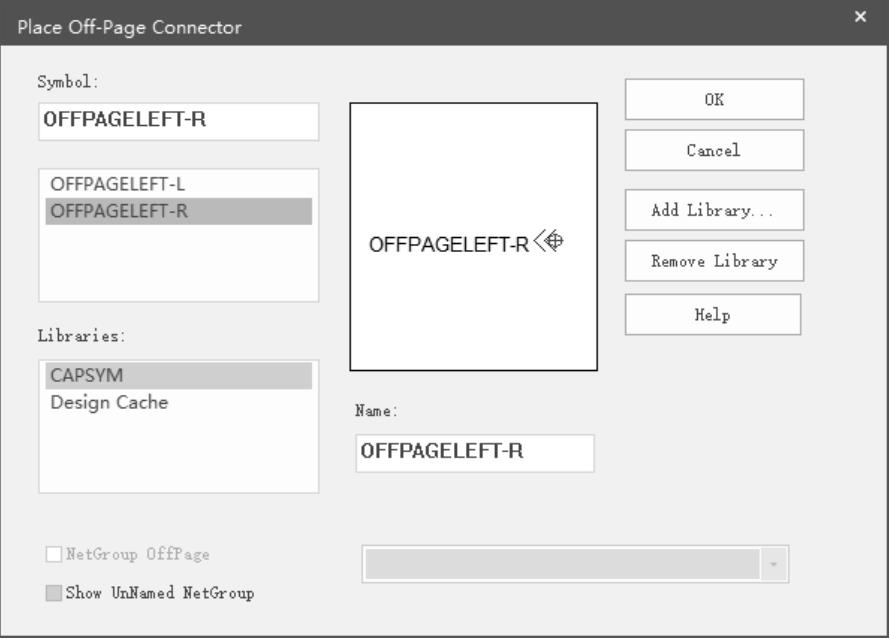

（6）在PAGE1和PAGE2中添加电路图I/O端口和分页端口连接器。单击 按钮或执行菜单命令“Place”→“Off-Page Connector”，弹出“Place Off-Page Connector”对话框，如图4-5-12所示，添加分页端口连接器，用于PAGE1和PAGE2的连接。

Capture提供如下两种分页端口连接器。

➢OFFPAGELEFT-L：设置采用双向箭头、节点在左的分页端口连接器。

➢OFFPAGELEFT-R：设置采用双向箭头、节点在右的分页端口连接器。

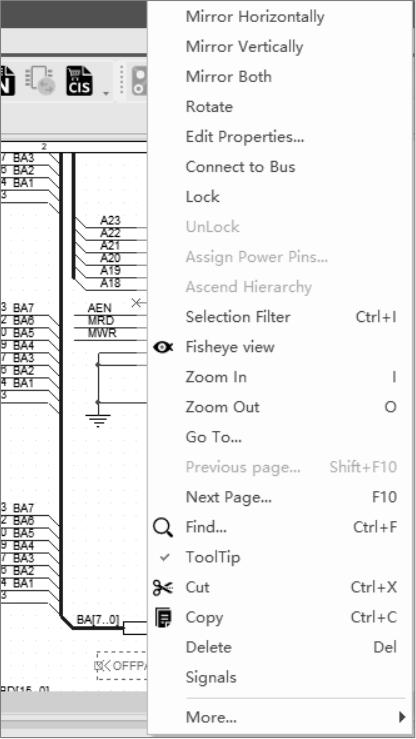

（7）在“Name”文本框中输入分页端口连接器的名称，单击“OK”按钮摆放。选中分页端口连接器，单击鼠标右键，在弹出的快捷菜单中可对其进行旋转、左右翻转、上下翻转、复制、粘贴等操作，快捷菜单如图4-5-13所示。

➢Mirror Horizontally：将分页端口连接器左右翻转。

➢Mirror Vertically：将分页端口连接器上下翻转。

➢Mirror Both：将分页端口连接器在上下和左右上同时翻转。

➢Rotate：将分页端口连接器逆时针旋转90°。

➢Edit Properties…：编辑分页端口连接器的属性。

➢Ascend Hierarchy：电路图页面的顶层层次式电路图。

➢Zoom In：放大窗口。

➢Zoom Out：缩小窗口。

➢Go To…：跳转到指定位置。

➢Cut：剪切分页端口连接器。

➢Copy：复制分页端口连接器。

➢Delete：删除分页端口连接器。

注意： 在使用分页端口连接器时，这些电路图页面必须在同一个电路文件夹中，并且分页端口连接器要有相同的名字，才能保证电路图页面的电路连接。在不同的文件夹中，即使是相同的名字，也不会在电路上进行连接。当进行规则检查时，就会出现警告信息：“No matching off-page connector”。

（8）单击按钮 或执行菜单命令“Place”→“Hierarchical Port”，添加电路图I/O 端口，会弹出如图4-5-14所示的“Place Hierarchical Port”对话框。

电路图I/O端口类型如下所述。

➢PORTHBOTH-L：双向箭头、节点在左的I/O端口符号（ ）。

➢PORTHBOTH-R：双向箭头、节点在右的I/O端口符号（ ）。

➢PORTHLEFT-L：左向箭头、节点在左的I/O端口符号（ ）。

➢PORTHLEFT-R：左向箭头、节点在右的I/O端口符号（ ）。

➢PORTNO-L：无向箭头、节点在左的I/O端口符号（ ）。

➢PORTNO-R：无向箭头、节点在右的I/O端口符号（ ）。

➢PORTHRIGHT-L：右向箭头、节点在左的I/O端口符号（ ）。

➢PORTHRIGHT-R：右向箭头、节点在右的I/O端口符号（ ）。

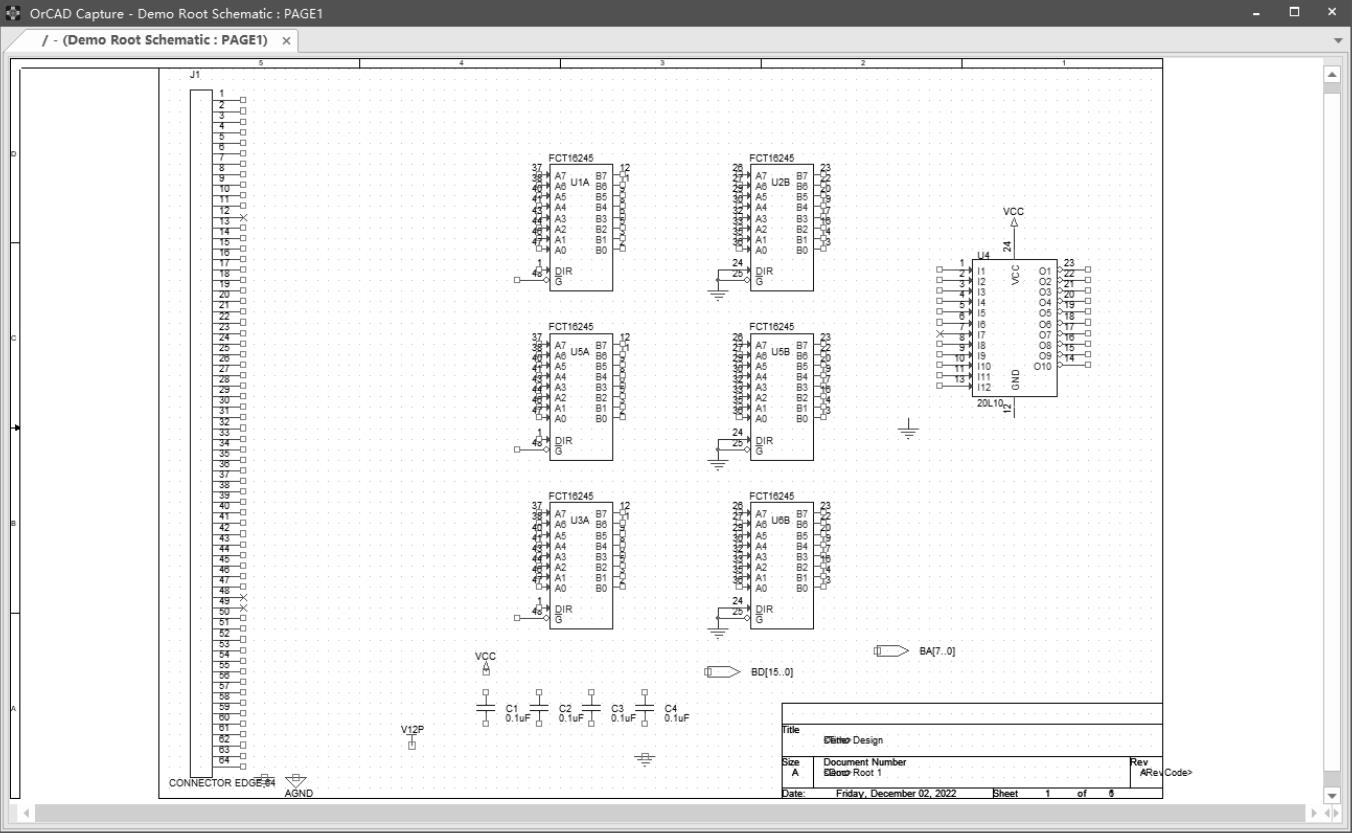

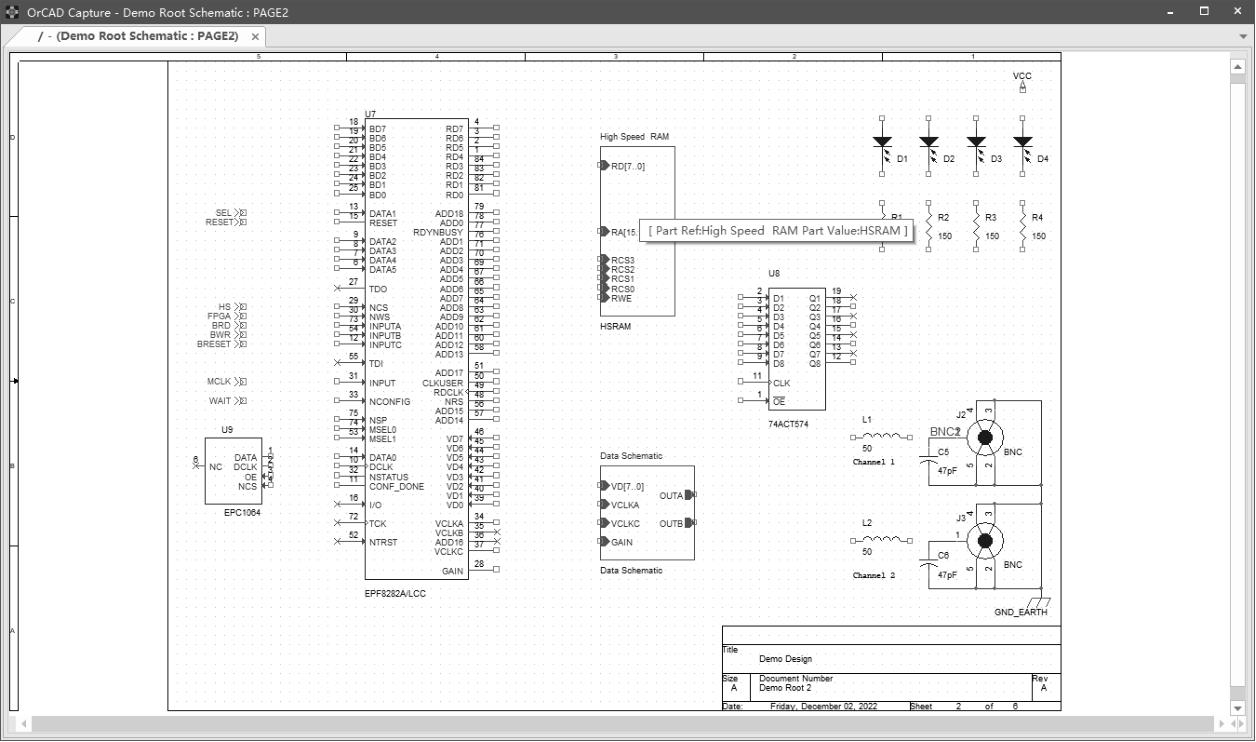

添加完端口后，Demo Root Schematic：PAGE1原理图页面和Demo Root Schematic：PAGE2原理图页面如图4-5-15和图4-5-16所示。

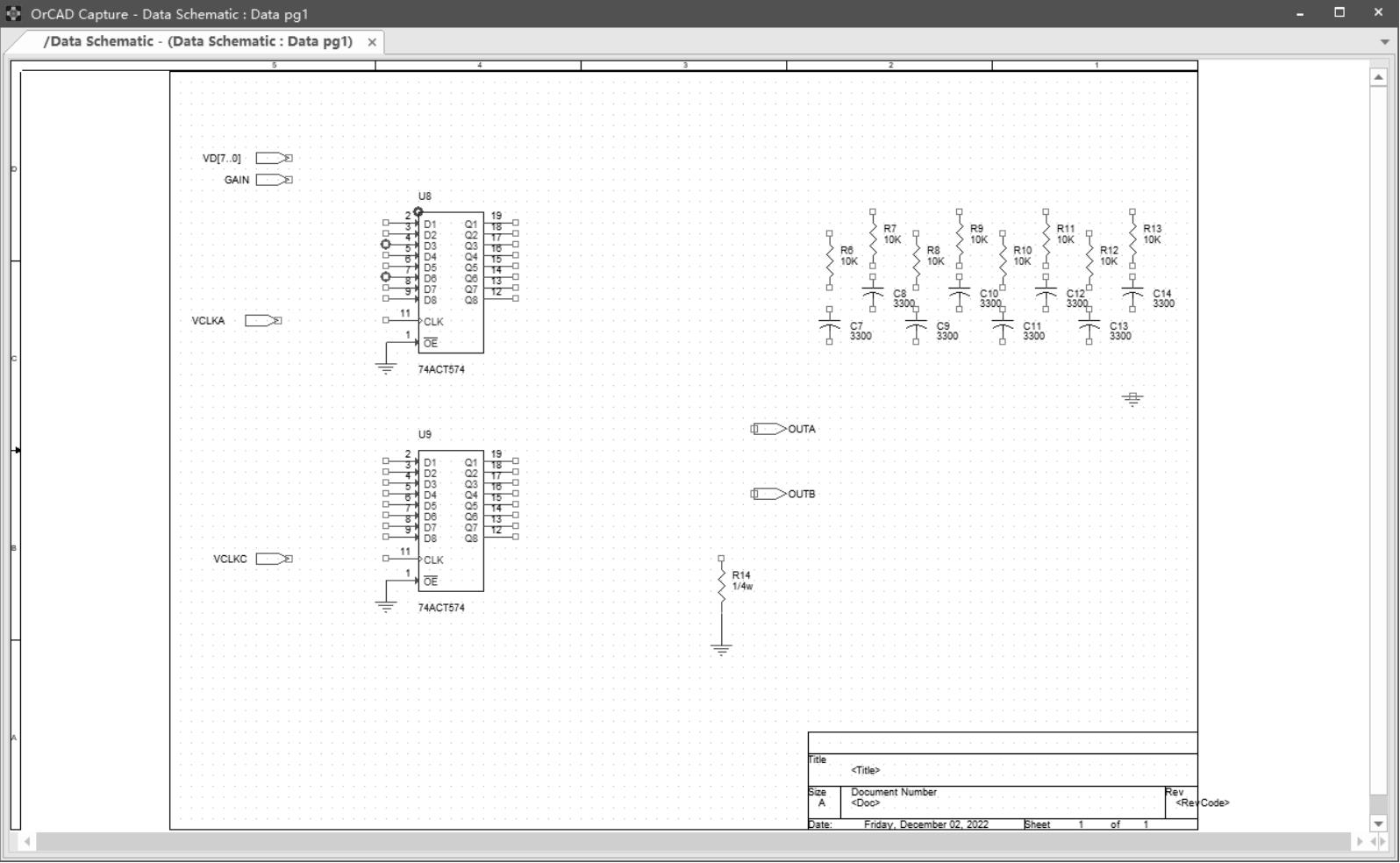

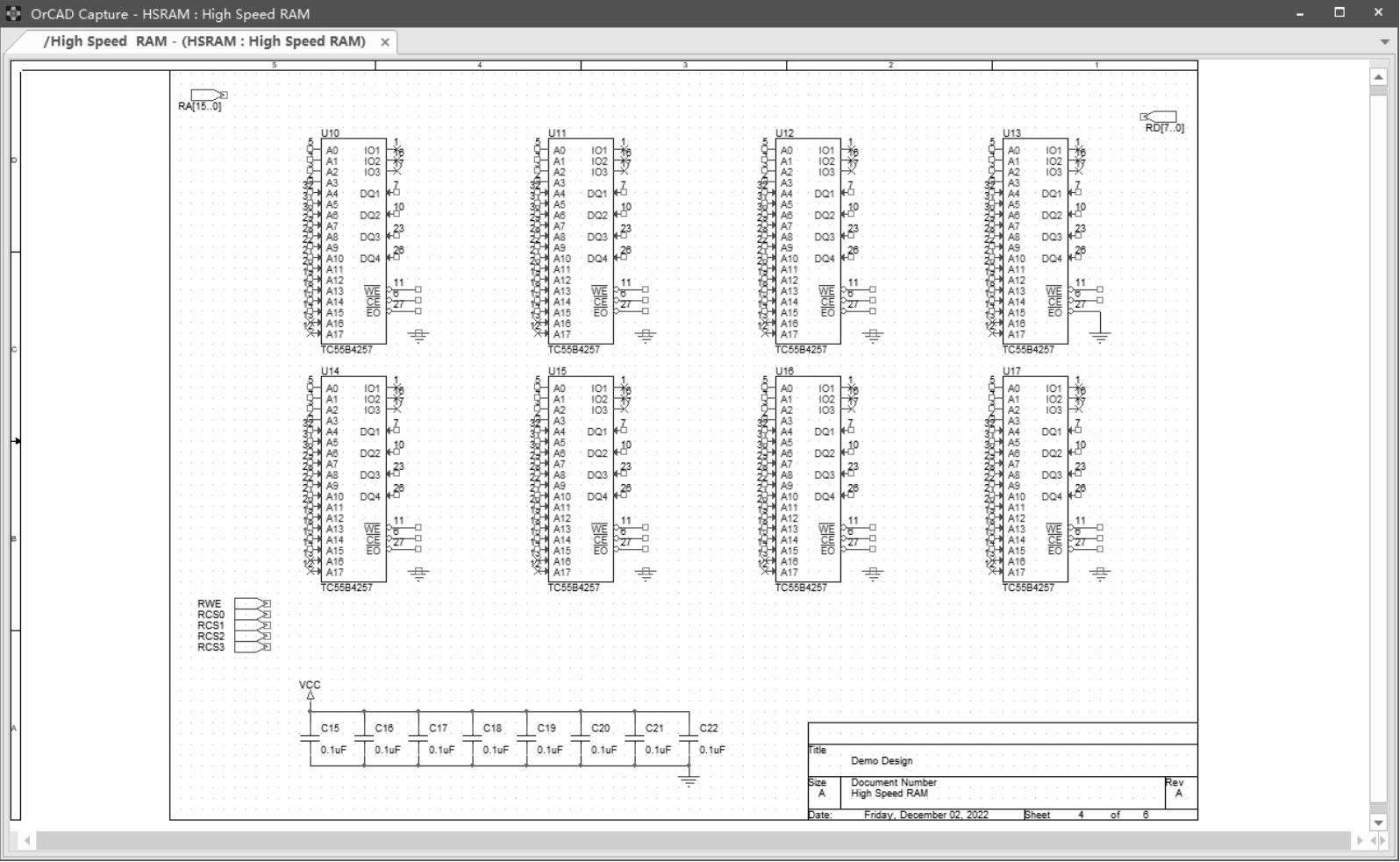

（9）摆放元器件于PAGE2的下层电路HSRAM/High Speed RAM和Data Schematic/Data pg1中。摆放后调整端口的位置，以便连线，High Speed RAM原理图页面和Data pg1原理图页面分别如图4-5-17和图4-5-18所示。

2.创建复合层次式电路

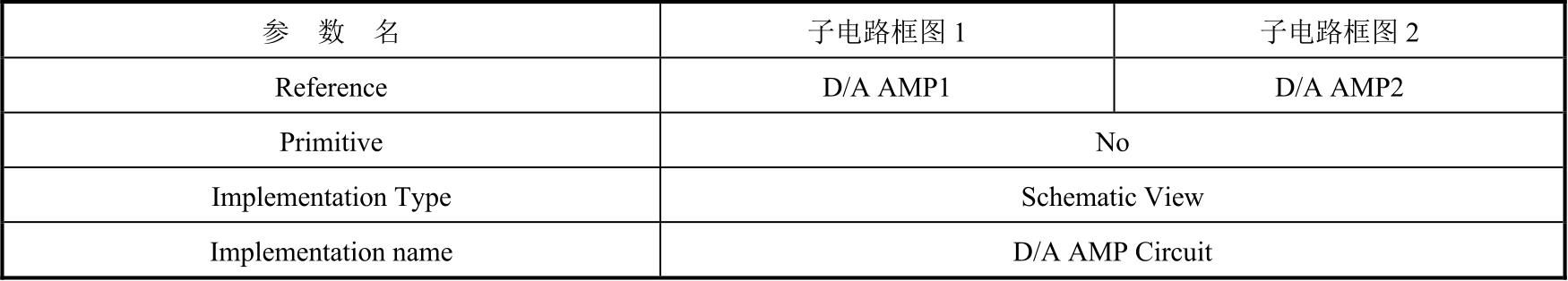

（1）创建复合层次式电路与创建简单层次式电路的操作基本相同。按照前述的步骤在Data Schematic/Data pg1中添加层次块D/A AMP1和D/A AMP2。复合层次式电路图参数如表4-5-1所示。

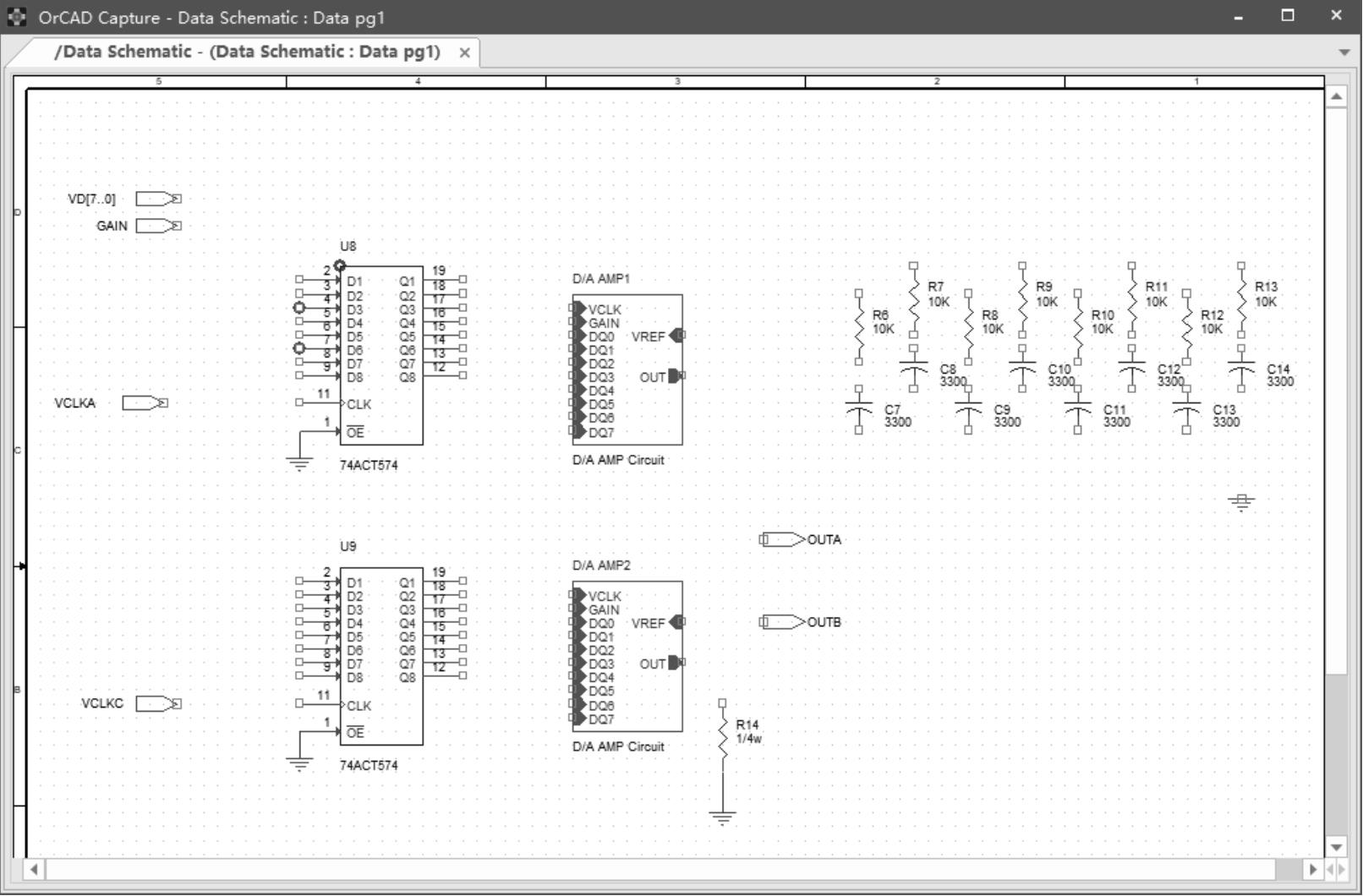

添加层次块后的原理图页面如图4-5-19所示。

（2）选择层次块 D/A AMP1，单击鼠标右键，在弹出的快捷菜单中选择“Descend Hierarchy”命令，在弹出的对话框中输入“D/A AMP”，单击“OK”按钮新建原理图页面。在该页中摆放元器件，D/A AMP1原理图页面如图4-5-20所示。

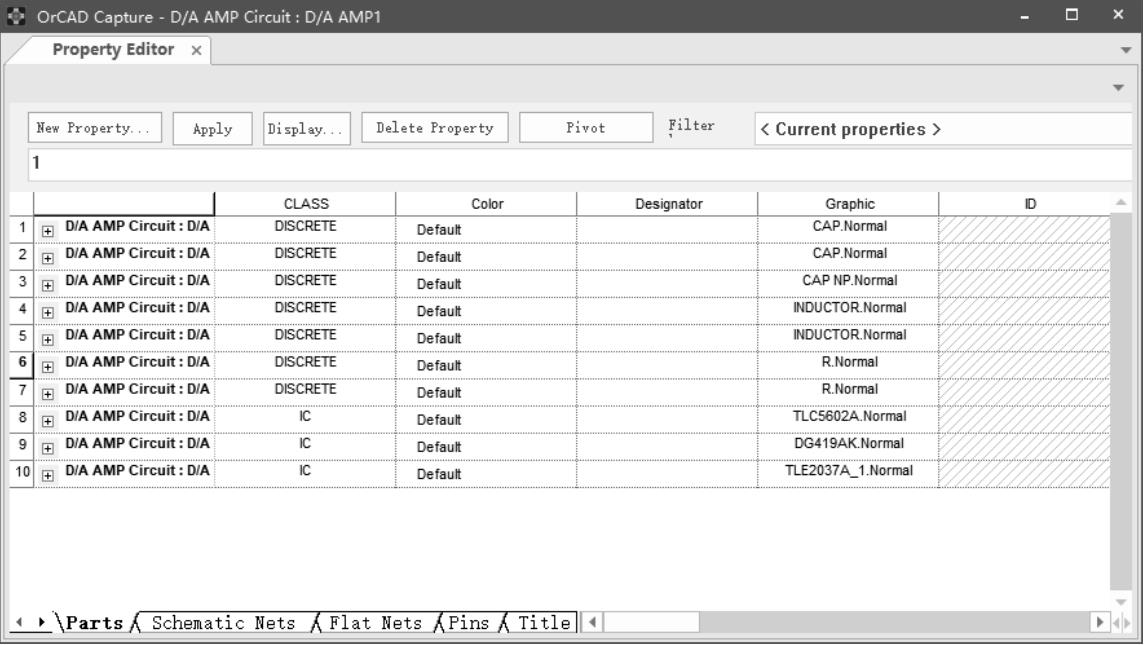

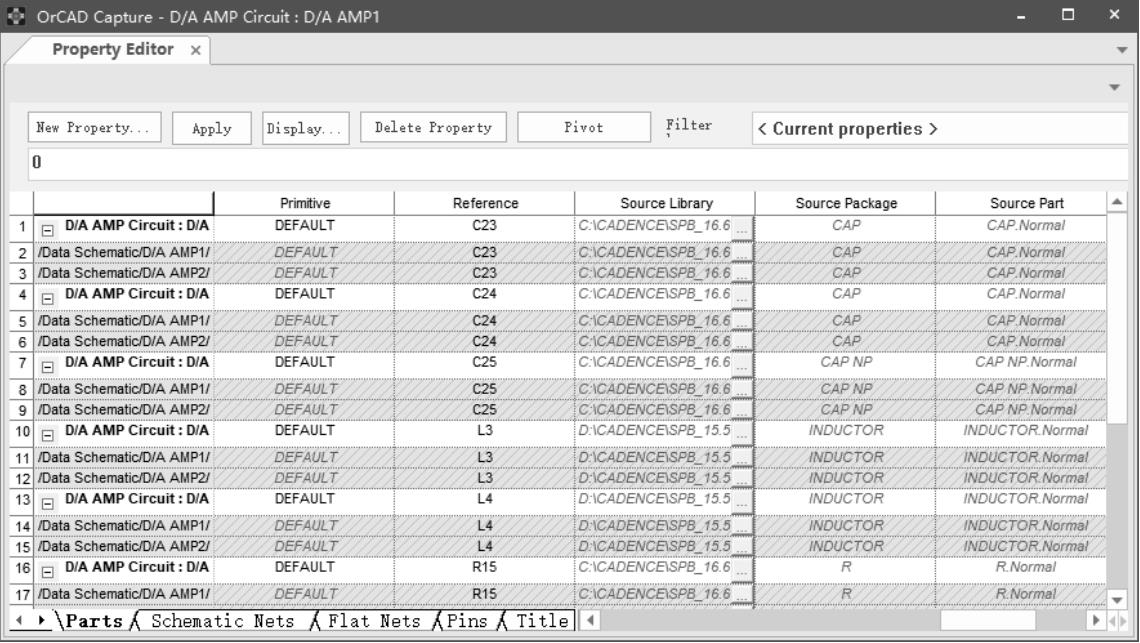

（3）选中 D/A AMP1中的所有元器件，单击鼠标右键，在弹出的快捷菜单中选择“Edit Properties”命令，弹出“Property Editor”窗口，如图4-5-21所示。

（4）移动下面的滚动条，显示“Reference”中的属性，并单击左侧的“+”，编辑属性，如图4-5-22所示。每个元器件下面都有两个黄色区域，对应于D/A AMP1和D/A AMP2两个事件。

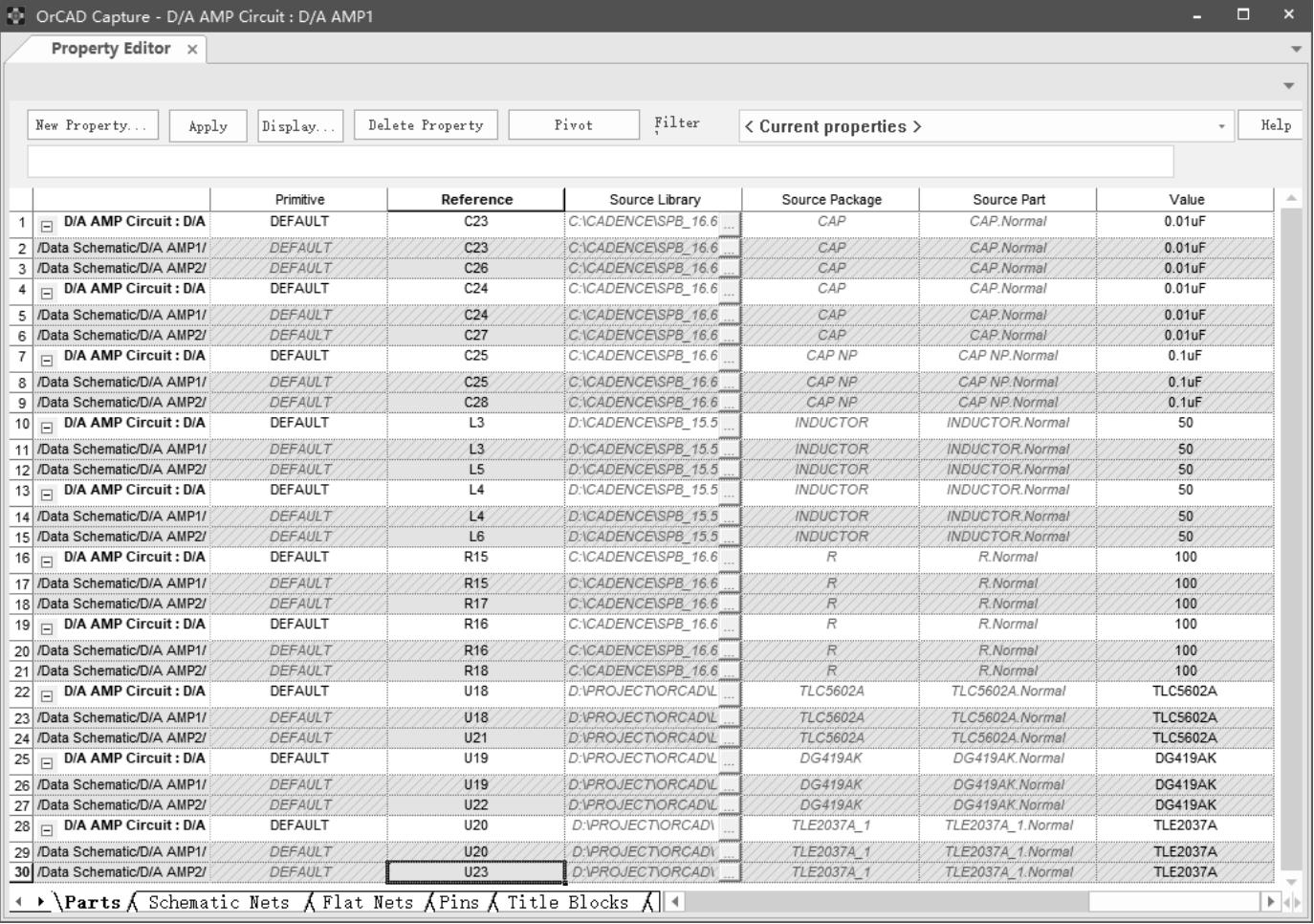

（5）修改D/A AMP2对应的元器件序号，修改后的属性如图4-5-23所示，关闭该属性编辑窗口。

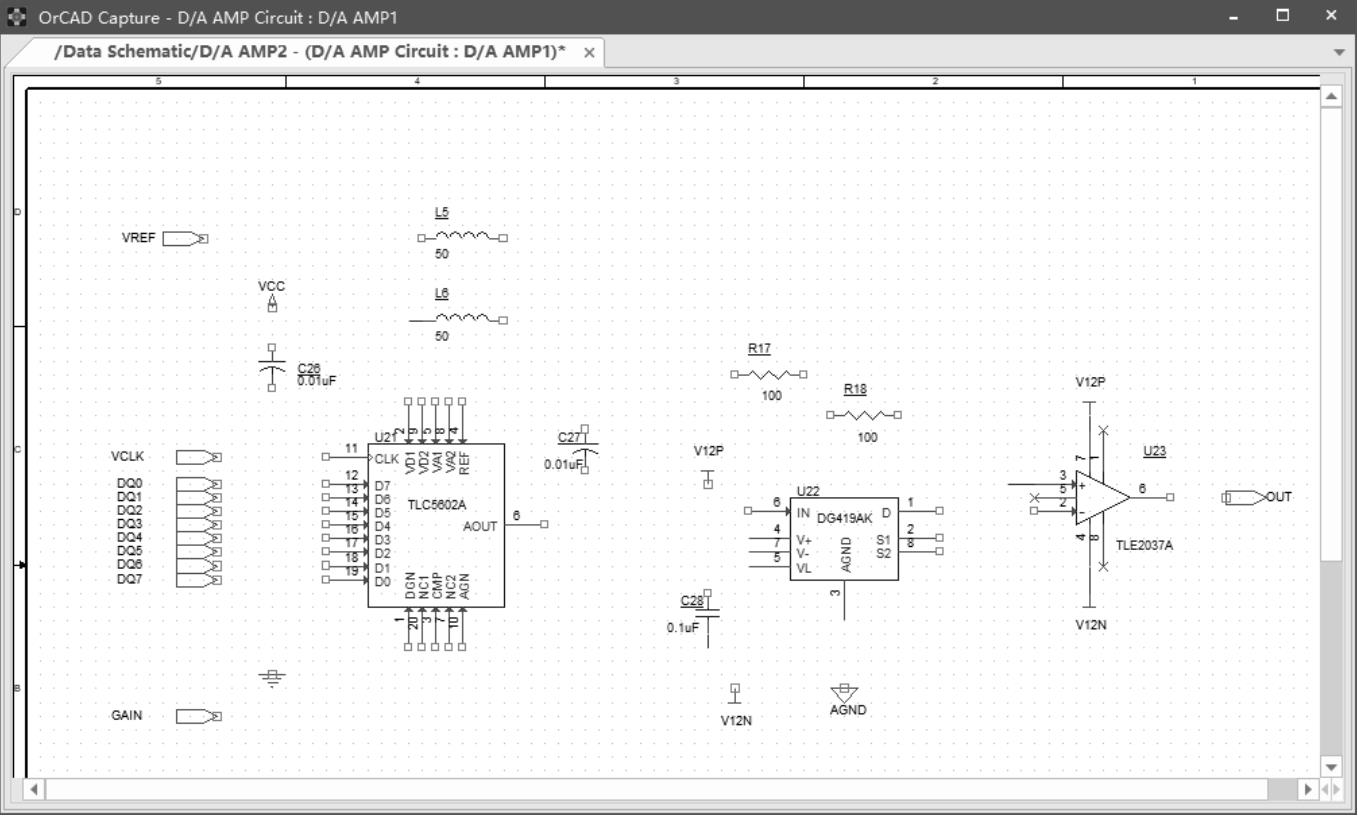

（6）在Data pg1 页面的层次块 D/A AMP2 上单击鼠标右键，在弹出的快捷菜单中选择“Descend Hierarchy”命令，弹出对应的原理图页面。从图中可以看到该电路图与层次块D/A AMP1 对应的原理图页面一样，只是元器件序号不一样，将元器件序号与图对应修改一致，D/A AMP2原理图页面如图4-5-24所示。

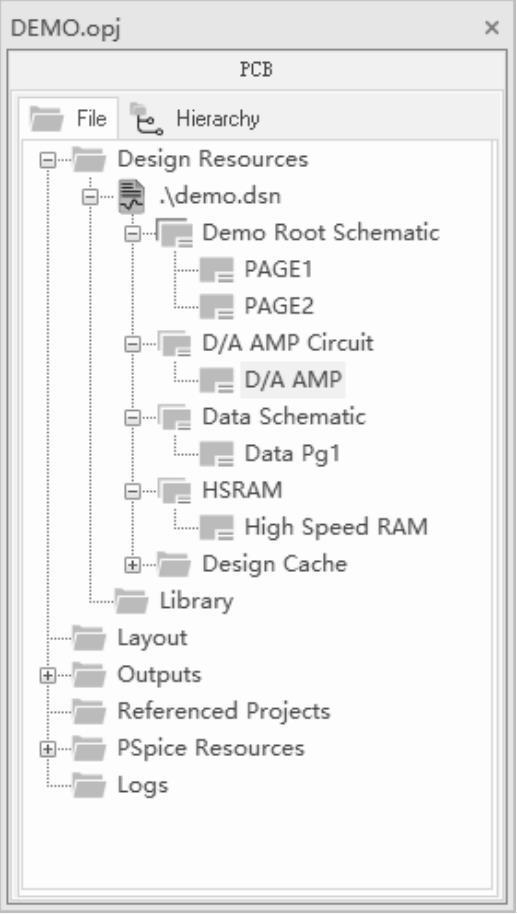

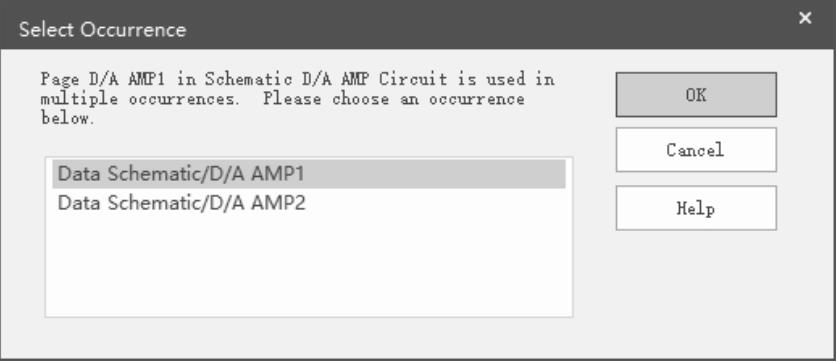

（7）查看项目管理器，如图4-5-25所示。注意，D/A AMP Circuit 对应一个电路 D/A AMP。双击D/A AMP，弹出如图4-5-26所示的选择事件对话框。

可以选择与此电路图关联的两个事件，弹出相应的原理图。至此，本例的元器件已全部摆放完毕，修改元器件相关参数后可进入连接线路操作。
