执行菜单命令“Options”→“Preferences…”，弹出如图2-3-1所示的参数设置对话框，此对话框包括 7个选项卡，即“Colors/Print”“Grid Display”“Pan and Zoom”“Select”“Miscellaneous”“Text Editor”“Board Simulation”。
“Colors/Print”选项卡的功能是设置各种图件的颜色及打印的颜色。用户可以根据自己的习惯设置颜色类别，也可以选用默认值，只需要单击“Use Defaults”按钮即可。“Colors/Print”选项卡中各参数的含义如下。
(1)Connections.
➢Pin：设置引脚的颜色。
➢Pin Name：设置引脚名称的颜色。
➢Pin Number：设置引脚号码的颜色。
➢No Connect：设置不连接指示符号的颜色。
➢Off-page Connector：设置端点连接器的颜色。
➢Off-page Cnctr Text：设置端点连接器文字的颜色。
➢Power：设置电源符号的颜色。
➢Power Text：设置电源符号文字的颜色。
➢Junction：设置节点的颜色。
➢Wire：设置导线的颜色。
➢Bus：设置总线的颜色。
➢Connection Square：设置连接处方块的颜色。
图2-3-1 参数设置对话框
(2)Net Groups.
➢NetGroup Block：设置网络块的颜色。
➢Variant Part：设置变体的颜色。
➢NetGroup Port：设置网络端口的颜色。
➢NetGroup Bus：设置网络总线的颜色。
➢NetGroup Off-page Cnctr：设置网络端点连接器的颜色。
➢NetGroup Pin：设置网络引脚的颜色。
(3)Parts.
➢Part Body：设置元器件的颜色。
➢Part Body Rectangle：设置元器件简图方框的颜色。
➢Part Reference：设置元器件参考名的颜色。
➢Part Value：设置元器件值的颜色。
➢Part Not Present：设置DIN元器件的颜色。
(4)Hierarchy.
➢Hierarchical Block：设置层次块的颜色。
➢Hier.Block Name：设置层次名的颜色。
➢Hierarchical Pin：设置层次块I/O端点的颜色。
➢Hierarchical Port：设置层次块I/O端口的颜色。
➢Hier.Port Text：设置层次块I/O端口文本的颜色。
(5)Graphics/text.
➢Alias：设置网络别名的颜色。
➢Graphics：设置注释图案的颜色。
➢Display Property：设置显示属性的颜色。
➢Text：设置说明文字的颜色。
(6)Sheets.
➢Title Block：设置标题块的颜色。
➢Title Text：设置标题文本的颜色。
➢Background：设置图纸的背景颜色。
➢Grid：设置格点的颜色。
(7)Markers.
➢Selection：设置选取图件的颜色。
➢Locked Object：设置被锁定元器件对象的颜色。
➢DRC Marker：设置DRC标志的颜色。
➢Bookmark：设置书签的颜色。
当要改变某项的颜色属性时，只需要单击颜色块，即可打开如图2-3-2所示的“Alias Color”（颜色设置）对话框，选择所需要的颜色，单击“确定”按钮，即可选中该颜色，此处采用默认颜色。
如图2-3-3所示，“Grid Display”选项卡的功能是设置格点属性，它由两部分组成，左边的区域用来设置原理图，右边的区域用来设置元器件。
➢Displayed：格点的可视性。
➢Dots：采用点状格点。
➢Lines：采用线状格点。
➢Pointer snap to grid：光标随格点移动。

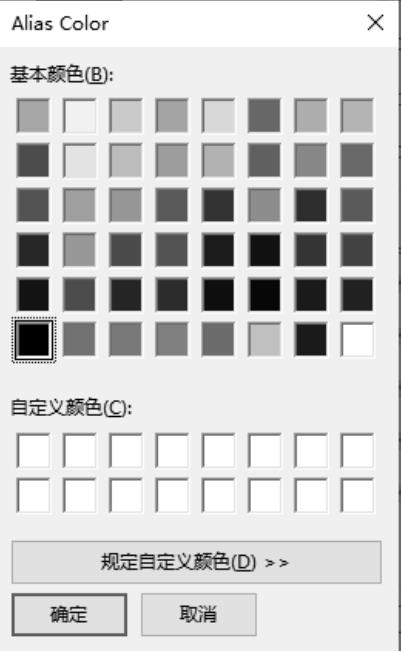

图2-3-2 “Alias Color”对话框

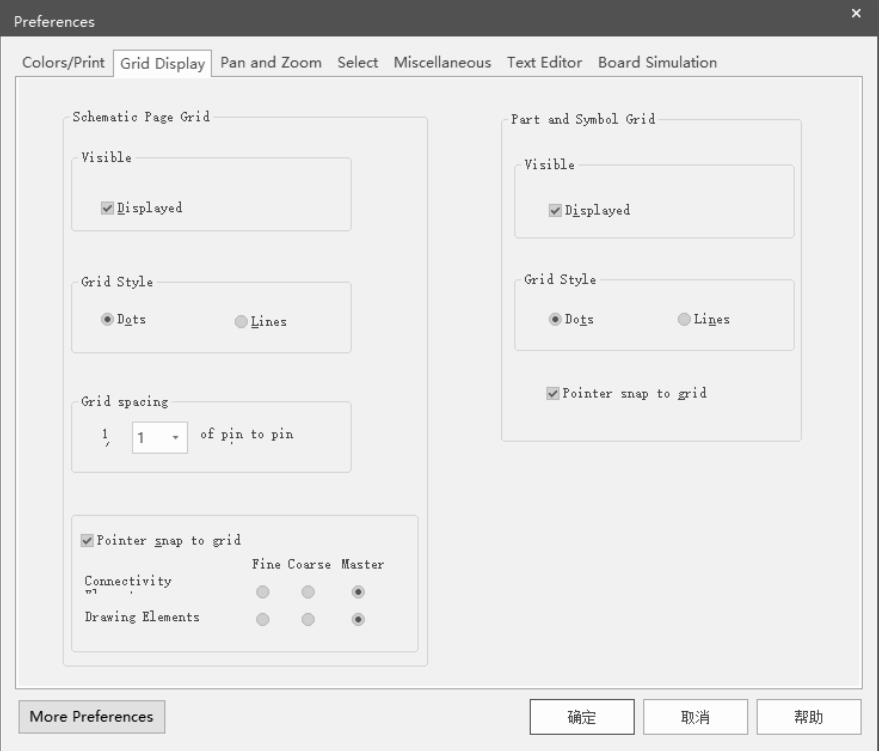

图2-3-3 设置格点属性
格点的可视性也可以通过菜单栏来设置，但是要在原理图页面下编辑，当打开一个原理图页面时，执行菜单命令“View”→“Grid”，如图2-3-4所示。当选中“Grid”命令时，显示格点；当不选中“Grid”命令时，不显示格点。
“Miscellaneous”选项卡有6个区域，包括填充、自动存盘等设置，如图2-3-5所示。

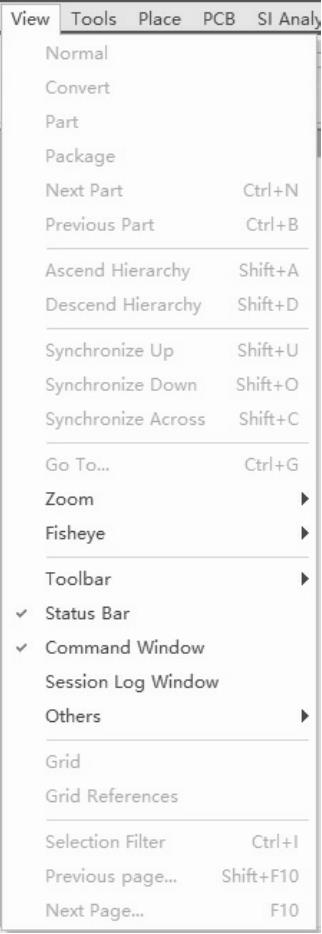

图2-3-4 设置格点的可视性

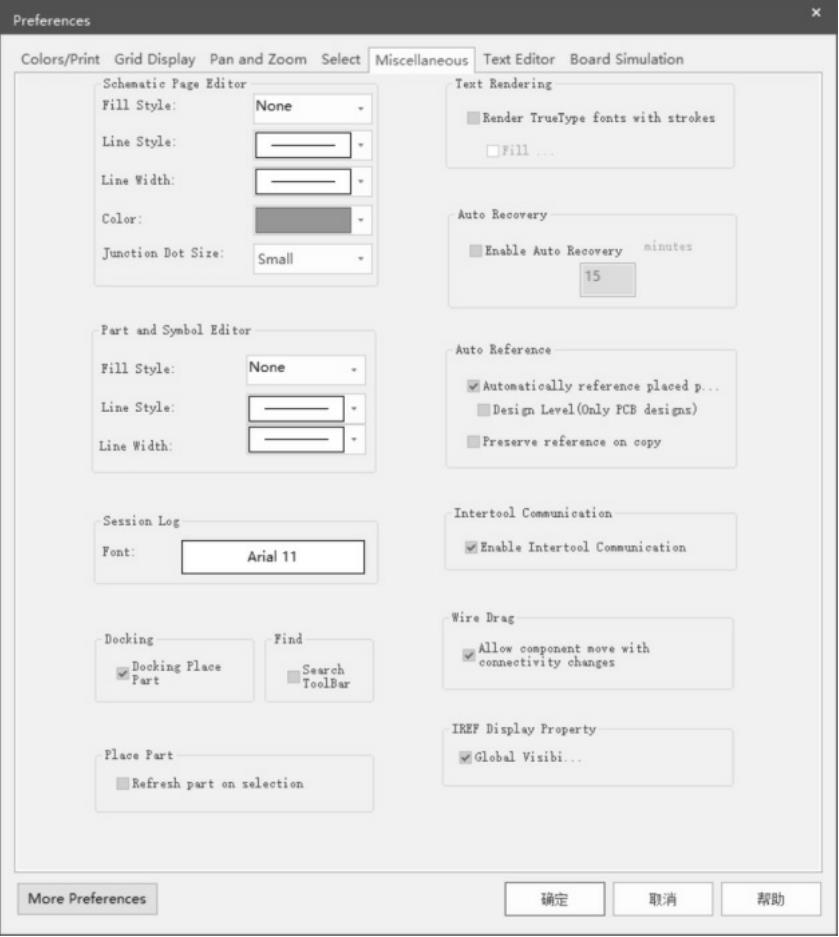

图2-3-5 “Miscellaneous”选项卡
➢Schematic Page Editor：设置在电路图编辑环境中填充图件的属性。
➢Part and Symbol Editor：设置在元器件编辑环境中填充图件的属性。
➢Session Log：设置项目管理器及记录器所使用的字体。
➢Text Rendering：设置以加框方式显示TrueType文字及是否将其填充。
➢Auto Recovery：设置自动存盘功能。只要选择“Enable Auto Recovery”选项即可自动存盘，而自动存盘的时间间隔可在栏中指定。
注意： 设置自动存盘并不表示资料一定会保存，在关闭Capture之前，一定要再次存盘，否则自动存盘的文件会随程序结束而消失。
➢Auto Reference：自动序号。
·Automatically reference placed：设置元器件序号自动累加。
·Preserve reference on copy：若选择该项，则复制元器件时会保留元器件序号；若不选择该项，则复制后的元器件序号会有“？”，如“U？”。
➢Intertool Communication：设置Capture与其他CAD软件的接口。Capture与Allegro进行交互参考时，必须选择此项。此处去掉 Auto Recovery 区域的复选框，其他选项采用默认值。
➢Wire Drag：设置元器件是否随连接线的改变而移动。
➢IREF Display Property：设置参考输入电流IREF的显示属性。
设置其他参数，包括设置缩放窗口的比例及卷页的量、选取图件的模式、文字编辑和PCB仿真等，可根据实际需要进行设置。此处不更改参数。
17.4版本的OrCAD Capture有更高级的使用环境设置，可单击图2-3-5左下角的“More Preferences”按钮进行扩展参数的设置，如图2-3-6所示。

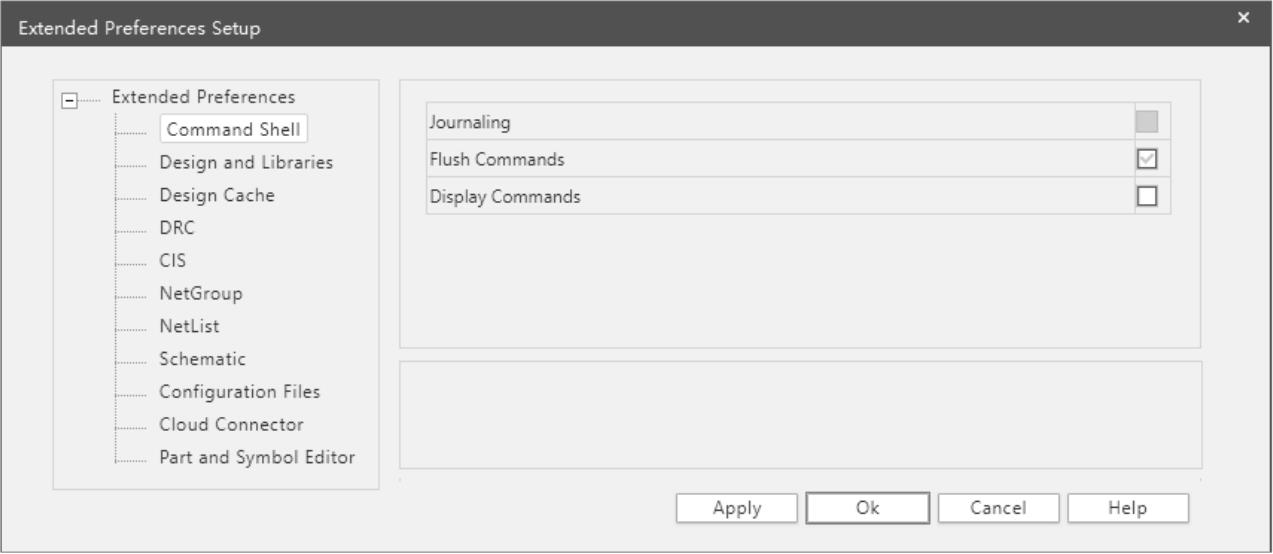

图2-3-6 扩展参数的设置
➢Command Shell：命令窗口，这些命令与Capture中的TCL命令窗口有关。
·Journaling：启用各种Capture命令的日志记录，包括TCL命令。
➢Flush Commands：以文本文件的形式打印日志命令，该文本文件默认保存在TEMP文件夹中。
·Display Commands：选择此命令表示在命令窗口显示“Capture”命令。
➢Design and Libraries：设计及零件库。
·Context based instance properties：基于全文的元器件属性标注。
·Draw arrows on part input pins：在零件的输入引脚上绘制箭头。
·Enable communication with legacy tools：启用具有传统工具的消息通信。
·Perform read-only check on tab switch：选择此选项，Capture即可在每个选项卡上检查零件库和设计文件的权限。
·Back annotate pin numbers only：选择此选项即可在反标时忽略引脚名的变更。
·Save design name as UPPERCASE：以大写字母的形式保存设计文件名（.dsn）。
·Enable Global Net ITC：启用全局网的交叉探索。
·Convert images to BMP format：转换图像为.bmp格式。
·Net Naming Options （requires application restart）：在下拉列表中提供了不同的选项，均为Capture选择复杂层设计时产生平网名的方式。
➢Design Cache：设计缓存。
·Update Cache：选择“Default”或“Forced”选项即可在Capture中更新缓存。选择“Forced”选项即可更新已选零件库，即使此零件库比设计缓存中的原始库文件更大。
➢DRC：设计规则检查。
·Display Waived DRC：在原理图页面上显示所有遗漏的DRC错误。
➢CIS：OrCAD Capture CIS，这些命令与Capture中的CIS操作有关。
·Query All Configured Tables：查询所有被配置在DBC配置中的表。
·Disable Regional Setting：选择此选项以禁用区域设置。
·Quoted （"） refdes in variant list：在variant输出报告中引用（"）元器件参照。
➢NetGroup：网络群组，以下有关NetGroups的选项仅能在当前有效设计中进行设置。
·Never.
·Always.
·Only when mismatch（定义的名称不匹配实例名称）。
➢NetList：网络表。
·Apply Allegro Character Limits on All Projects：在全局范围内对所有工程设置字符限制。
➢Schematic：电路图。
·Schematic Descend：以下三种模式用于Schematic Descend。
Default：打开子图的默认页面。
First：打开子图的第一页（按字母顺序排序）。
Ask：要求用户从原理图页面列表中选择一个原理图页面。
·Junction Mode：以下两种模式用于Capture中的连接。
Default：在直线断点处放置一个节点。
Junction on multiple connections on wire end：在三点连接处放置一个节点。
·Display"_"on User Assigned Part References：在原理图页面上用户指定的参考元器件上显示“下画线”强调标志。
·Print"_"on User Assigned Part References：在原理图页面上用户指定的参考元器件上打印“下画线”强调标志。
·Distribute in a fixed area （may cause uneven distribution）：在一个固定区域内将选定对象分类。
可根据实际需要进行具体设计，此处不更改参数。
