2.2 原理图工作环境

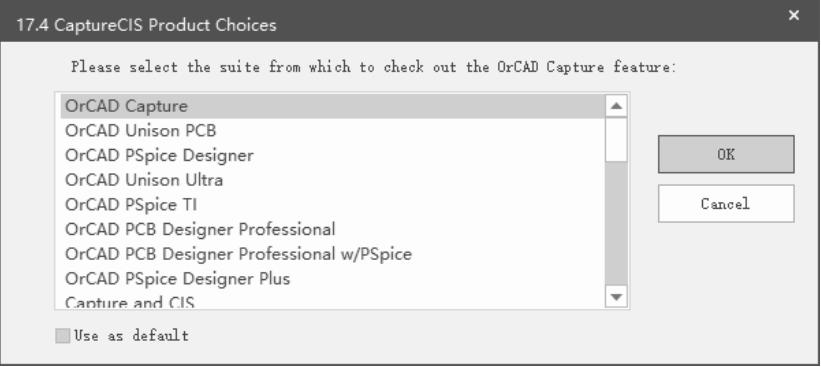

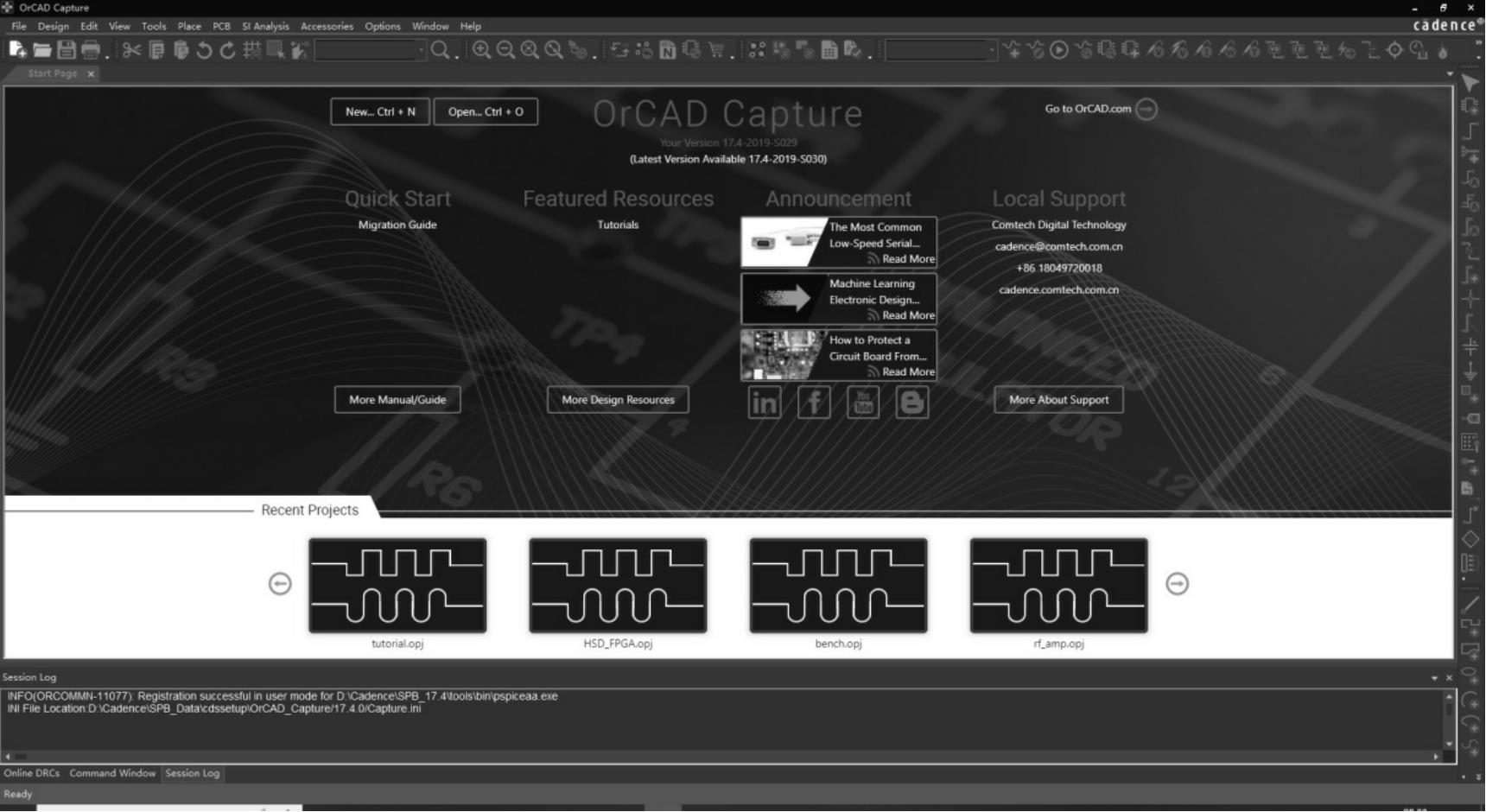

在程序文件夹中执行菜单命令“Cadence PCB17.4-2019”→“Capture CIS”，打开“17.4 CaptureCIS Product Choices”对话框，选择“OrCAD Capture”选项，如图2-2-1所示。单击“OK”按钮，进入“OrCAD Capture”主界面，如图2-2-2所示。图2-2-2中最下面的窗口负责显示Capture的操作流程和错误信息。
