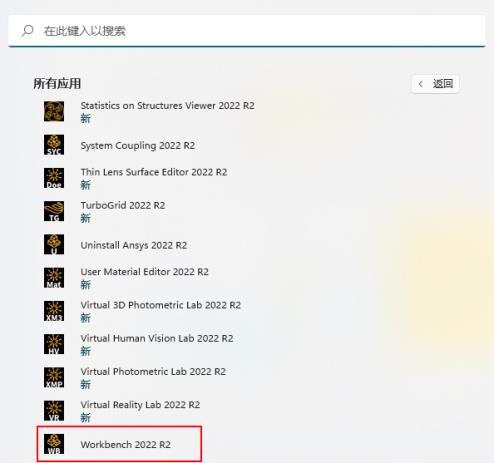

ANSYS Workbench 2022 R2软件的启动如图1-1所示，此时可以单击Workbench 2022 R2启动Workbench。
图1-1 Workbench启动路径

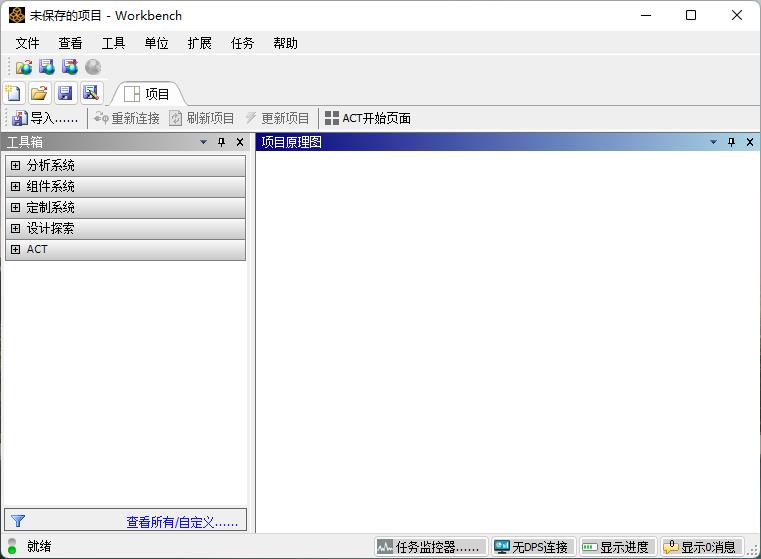

启动后的Workbench软件界面如图1-2所示，由菜单栏、工具栏、工具箱、“项目原理图”窗口等组成。
图1-2 Workbench软件界面
菜单栏包括“文件”“查看”“工具”“单位”“扩展”“任务”及“帮助”共7个菜单。下面对菜单中的主要子菜单及命令进行详细介绍。

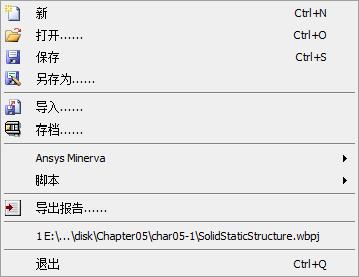

“文件”菜单中的命令如图1-3所示，常用命令介绍如下。
（1）“新”：建立一个新的工程项目，在建立新工程项目前，Workbench软件会提示用户是否需要保存当前的工程项目。
（2）“打开……”：打开一个已经存在的工程项目，同样会提示用户是否需要保存当前工程项目。
（3）“保存”：保存一个工程项目，同时为新建立的工程项目命名。
（4）“另存为……”：将已经存在的工程项目另存为一个新的项目名称。

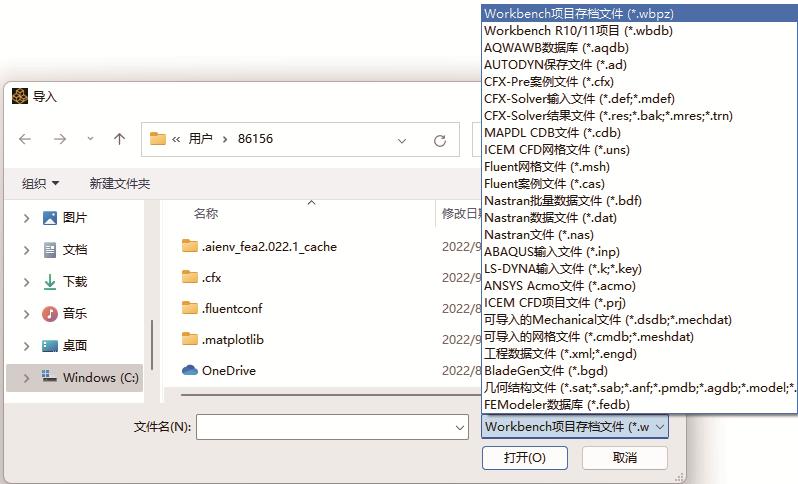

（5）“导入……”：导入外部文件，单击“导入……”命令会弹出图1-4所示的“导入”对话框，在该对话框的文件类型下拉列表中可以选择多种文件类型。
图1-3 “文件”菜单
图1-4 导入支持的文件类型
提示： 文件类型中的Maxwell Project File（*.mxwl）和Simplorer Project File（*.asmp）两种文件需要安装Ansoft Maxwell和Ansoft Simplorer两个软件才会出现。

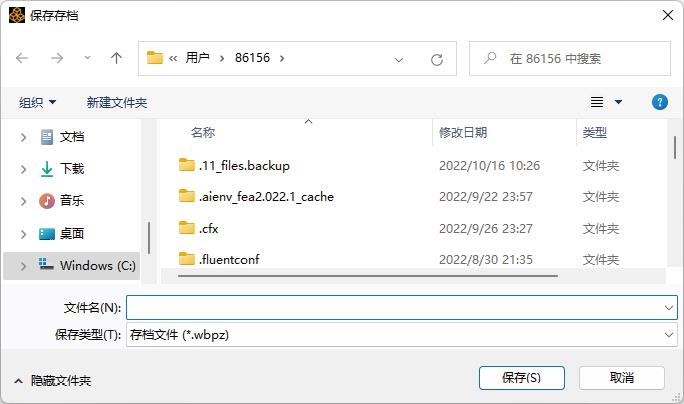

（6）“存档……”：将工程文件存档，单击“存档……”命令后，弹出图1-5所示的“保存存档”对话框，单击“保存”命令，弹出图1-6所示的“存档选项”对话框，选中所有复选框，并单击“存档”按钮将工程文件存档。
图1-5 “保存存档”对话框
图1-6 “存档选项”对话框

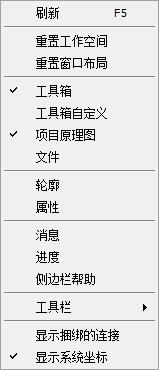

“查看”菜单中相关命令如图1-7所示，常用命令介绍如下。
（1）“重置工作空间”：将Workbench复原到初始状态。
（2）“重置窗口布局”：将Workbench窗口布局复原到初始状态。
（3）“工具箱”：单击“工具箱”命令显示/隐藏工具箱。

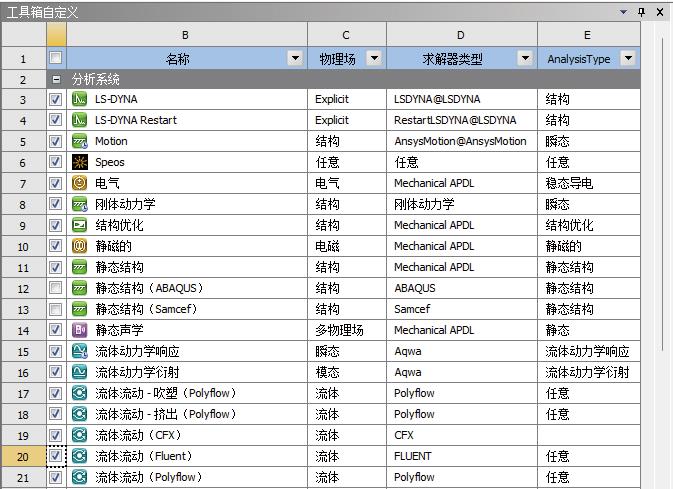

（4）“工具箱自定义”：单击此命令，弹出图1-8所示的“工具箱自定义”窗口，用户可通过选中或取消选中各个模块前面的复选框在“工具箱”中显示/隐藏模块。
图1-7 “查看”菜单
图1-8 “工具箱自定义”窗口

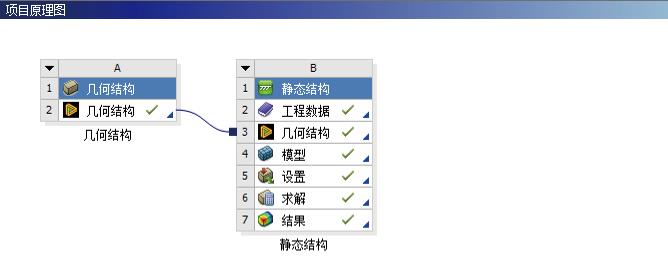

（5）“项目原理图”：单击此命令显示/隐藏“项目原理图”窗口，如图1-9所示。

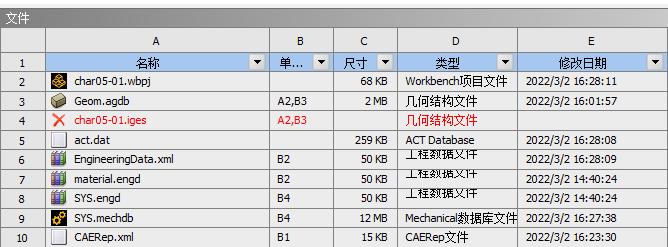

（6）“文件”：单击此命令会在Workbench软件界面下方弹出图1-10所示的“文件”窗口，窗口中显示了本工程项目中所有的文件及文件重要信息。
图1-9 “项目原理图”窗口
图1-10 “文件”窗口

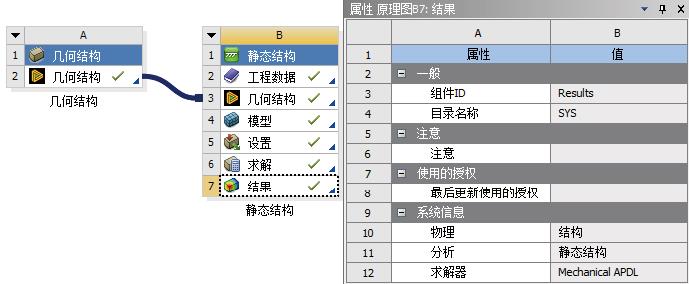

（7）“属性”：单击此命令后再单击“B7 结果”表格，此时会在Workbench软件界面右侧弹出图1-11所示的“属性 原理图B7：结果”窗口，里面显示的是“B7 结果”栏中的相关信息。
“工具”菜单中的命令如图1-12所示，常用命令介绍如下。
图1-11 “属性 原理图B7：结果”窗口
图1-12 “工具”菜单
（1）“刷新项目”：当上行数据中的内容发生变化时，需要刷新板块（更新也会刷新板块）。
（2）“更新项目”：数据已更改，必须重新生成板块的数据输出。

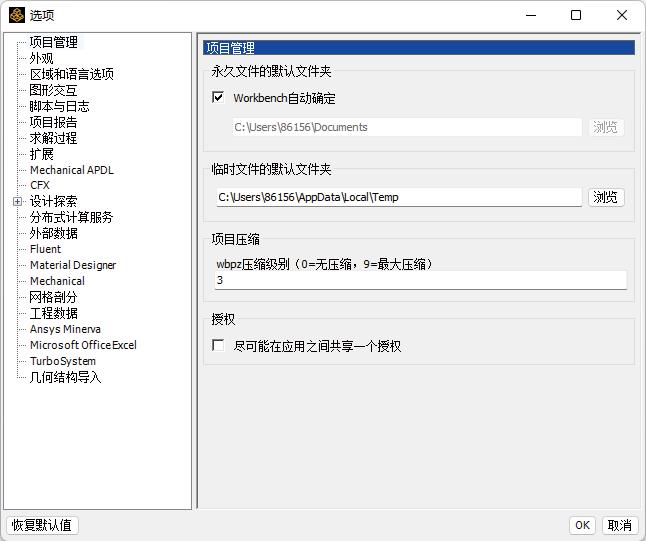

（3）“选项……”：单击此命令，弹出图1-13所示的“选项”对话框，对话框中主要包括以下选项卡。
①“项目管理”选项卡：在“项目管理”选项卡（弹出的“选项”对话框中默认为此选项卡）中可以设置Workbench启动的默认目录、临时文件的位置和压缩大小等参数。
②“外观”选项卡：在图1-14所示的“外观”选项卡中可对软件的背景颜色、文本颜色、几何图形的边缘颜色等进行设置。
图1-13 “选项”对话框
图1-14 “外观”选项卡

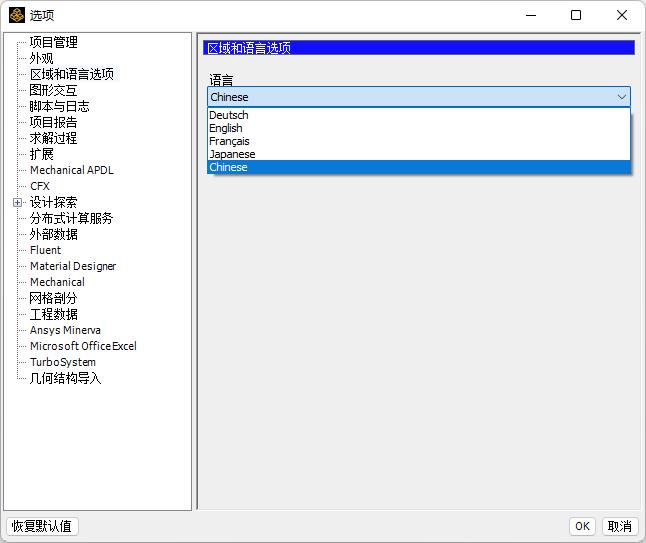

③“区域和语言选项”选项卡：通过图1-15所示的“区域和语言选项”选项卡可以设置Workbench的语言，如修改语言为中文。

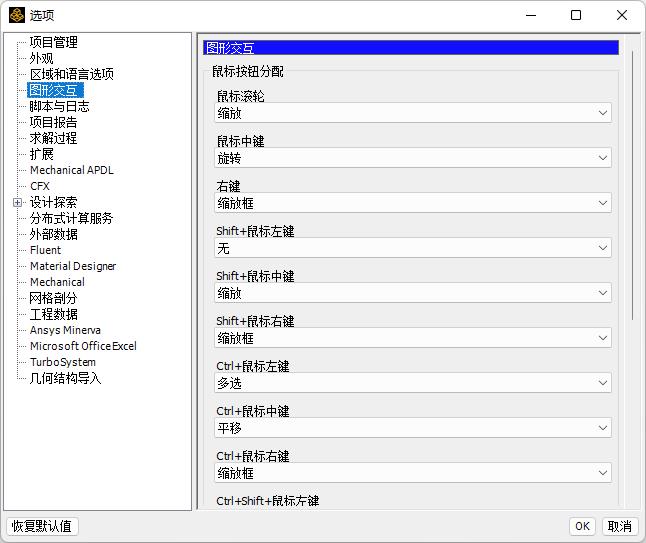

④“图形交互”选项卡：在图1-16所示的“图形交互”选项卡中可以设置鼠标对图形的操作，如平移、旋转、放大、缩小、多选等。
图1-15 “区域和语言选项”选项卡
图1-16 “图形交互”选项卡

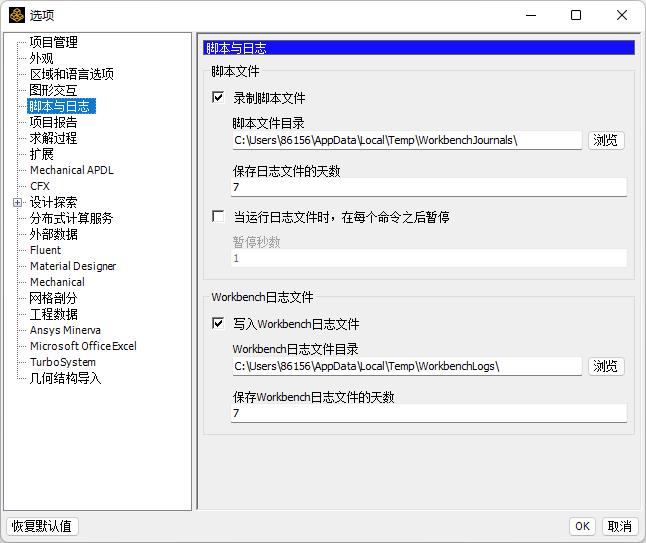

⑤“脚本与日志”选项卡：在图1-17所示的“脚本与日志”选项卡中可以设置脚本文件和日志文件的存储位置、保存天数等。
图1-17 “脚本与日志”选项卡
这里仅对Workbench软件一些常用的选项进行简单介绍，其余选项请读者参考帮助文档。

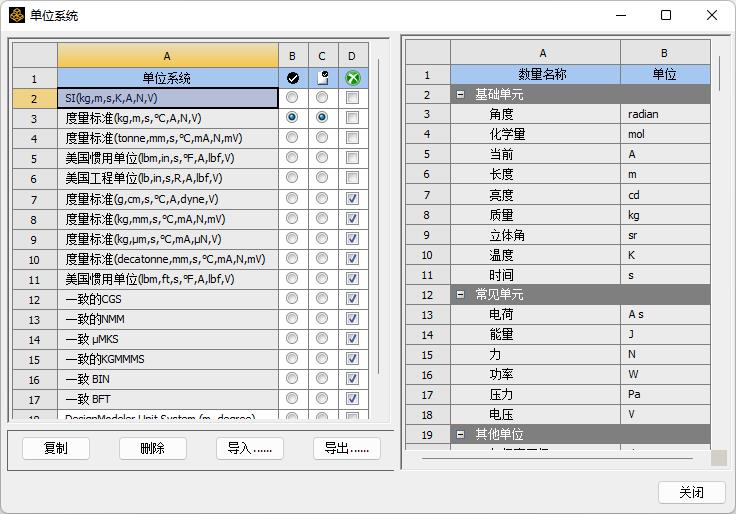

“单位”菜单如图1-18所示，在此菜单中可以设置国际单位、米制单位、美制单位及用户自定义单位，单击“单位系统……”，在弹出的图1-19所示的“单位系统”对话框中可以设置用户喜欢的单位格式。
图1-18 “单位”菜单
图1-19 “单位系统”对话框
在“帮助”菜单中，软件可实时地为用户提供软件操作及理论上的帮助。
Workbench的“工具栏”按钮的功能已经在前面菜单中出现，这里不再赘述。
“工具箱”（如图1-20所示）位于Workbench软件界面的左侧，包括“分析系统”“组件系统”等，下面针对主要模块进行简要介绍。
图1-20 工具箱

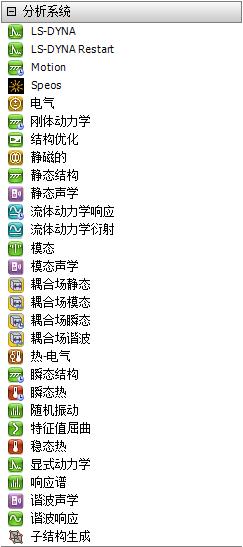

“分析系统”包括不同的分析类型，如静力分析、热分析、流体分析等，同时模块中也包括用不同求解器求解相同分析的类型，如静力分析就包括用ANSYS求解器分析和用Samcef求解器分析两种。分析系统包括的模块如图1-21所示。
提示： 在“分析系统”中需要单独安装的分析模块有Maxwell 2D（二维电磁场分析模块）、Maxwell 3D（三维电磁场分析模块）、RMxprt（电机分析模块）、Simplorer（多领域系统分析模块）及nCode（疲劳分析模块）。

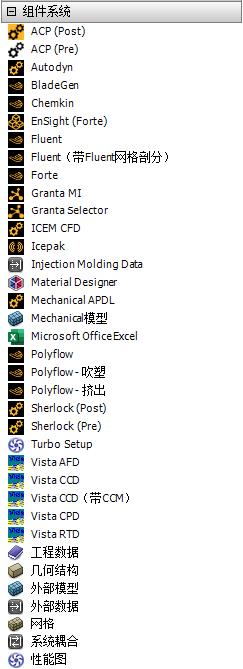

“组件系统”包括应用于各种领域的几何建模工具及性能评估工具。组件系统包括的模块如图1-22所示。
图1-21 分析系统
图1-22 组件系统
“定制系统”如图1-23所示。除了软件默认的几个多物理场耦合分析工具，Workbench还允许用户自己定义常用的多物理场耦合分析模块。
图1-24所示为“设计探索”模块。在该模块中，用户可以用工具对零件产品的目标值进行优化设计及分析。
图1-23 定制系统
图1-24 设计探索
下面用一个简单的实例来说明如何在用户自定义系统中建立用户自己的分析流程图表模板。

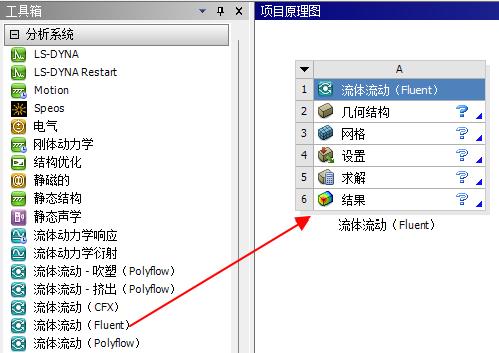

步骤 1 启动Workbench后，单击左侧“工具箱”→“分析系统”中的“流体流动（Fluent）”模块不放，直接拖曳到“项目原理图”窗口中，如图1-25所示，此时会在“项目原理图”窗口中生成一个如同Excel表格一样的“流体流动（Fluent）”分析流程图表。
提示： “流体流动（Fluent）”分析流程图表显示了执行“流体流动（Fluent）”分析的工作流程，其中每个单元格命令代表一个分析流程步骤。根据“流体流动（Fluent）”分析流程图表从上往下执行每个单元格命令，就可以完成流体的数值模拟工作。具体流程为由A2“几何结构”得到模型几何数据，然后在A3“网格”中进行网格的控制与划分，将划分完成的网格传递给A4“设置”进行边界条件的设定与载荷的施加，然后将设定好的边界条件和激励的网格模型传递给A5“求解”进行分析计算，最后将计算结果在A6“结果”中进行后处理显示，包括流体流速、压力等结果。

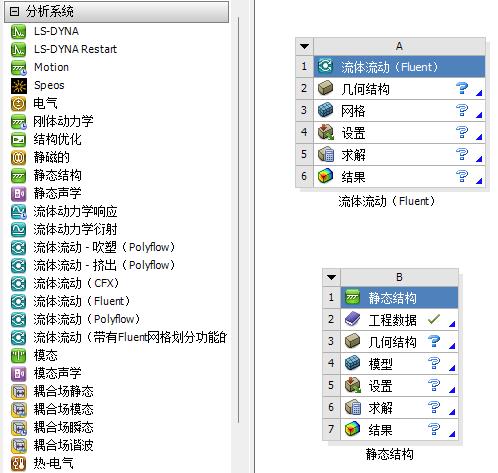

步骤 2 双击“分析系统”中的“静态结构”分析模块，此时会在“项目原理图”窗口中的项目A下面生成项目B，如图1-26所示。
图1-25 创建“流体流动”分析项目
图1-26 创建“静态结构”分析项目
步骤 3 双击“组件系统”中的“系统耦合”模块，此时会在“项目原理图”窗口中的项目B下面生成项目C。
步骤 4 创建好3个项目后，单击A2“几何结构”不放，直接拖曳到B3“几何结构”中。
步骤
5

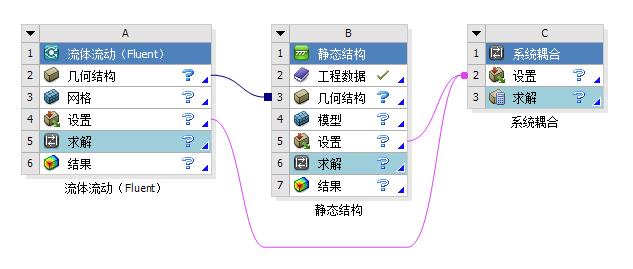

同样操作，将B5“设置”拖曳到C2“设置”，将A4“设置”拖曳到C2“设置”，操作完成后项目连接形式如图1-27所示，此时在项目A和项目B中的“求解”表中的图标变成了
，即实现了工程数据传递。
提示：
在工程分析流程图表之间如果存在
（一端是小正方形），表示实现数据共享；如果存在
（一端是小圆点），表示实现数据传递。
图1-27 工程数据传递

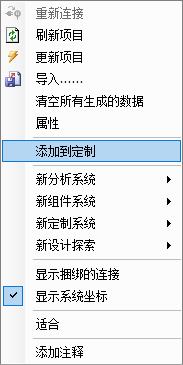

步骤 6 在Workbench的“项目原理图”窗口中右击，在弹出的图1-28所示的快捷菜单中选择“添加到定制”。
步骤 7 在弹出的图1-29所示的“添加项目模板”对话框中输入名字为FLUENT<->Static Structural并单击“OK”按钮。
图1-28 快捷菜单
图1-29 “添加项目模板”对话框
步骤 8 完成用户自定义分析流程图表模板的添加后，单击Workbench左侧“工具箱”中的“定制系统”，如图1-30所示，刚才定义的分析流程图表模板已被成功添加到“定制系统”中。
步骤 9 双击“工具箱”→“定制系统”→FLUENT<->Static Structural模板，此时会在“项目原理图”窗口中创建图1-31所示的分析流程图表。
图1-30 用户自定义分析流程图表模板成功添加到“定制系统”
图1-31 用户自定义分析流程图表
提示： 分析流程图表模板建立完成后，要想进行分析还需要添加几何文件及边界条件等，以后章节一一介绍，这里不再赘述。
