近年来，我国人工智能信息技术手段不断提升，越来越多的政府机关单位都开始使用政务机器人，提升政府办公效率，同时也能更高效地为人民提供服务。
本章通过具体的实例介绍如何通过RPA实现新冠疫情采样数据批量录入，实现自动下载并解压新冠采样信息系统，提取Excel数据并录入系统，最后将数据导出后完成校验。
通过本案例，您将学到：
● 等待下载。
● 用户界面自动化。
● 遍历循环。
● 调用方法。
● 提取／解压缩文件。
● Excel应用程序集成。
● Clear Folder组件。
● “对于数据表中的每一行”组件。
新冠疫情下，核酸检测呈常态化，有的时候要求5小时内将结果发送至测试者手中，但是由于采集人数多且时间紧急，对数据录入的要求非常高。
本案例借用RPA之家网站的实验室资源，模拟该业务场景，实现下载、解压、打开新冠采样信息系统，下载新冠采样信息表，打开并读取表格数据，将表格数据依次录入保存至新冠采样信息系统内。最后，将本次录入的表格数据导出，以核对是否存在空值，并将结果记录在日志文件中。
该系统安装包存放在RPA之家，需要先下载压缩包文件至本地，如图2-1所示。接着将压缩包文件解压后进入执行程序所在的文件夹，如图2-2所示，双击图2-3中的.exe文件，打开系统录入界面，如图2-4所示。
图2-1 下载“新冠采样信息录入”系统压缩包
图2-2 打开“新冠采样信息录入”文件夹
图2-3 双击.exe文件
在RPA之家，单击“新冠采样信息表下载”链接，进行新冠采样信息表的下载，如图2-5所示，并将文件保存在指定路径下。

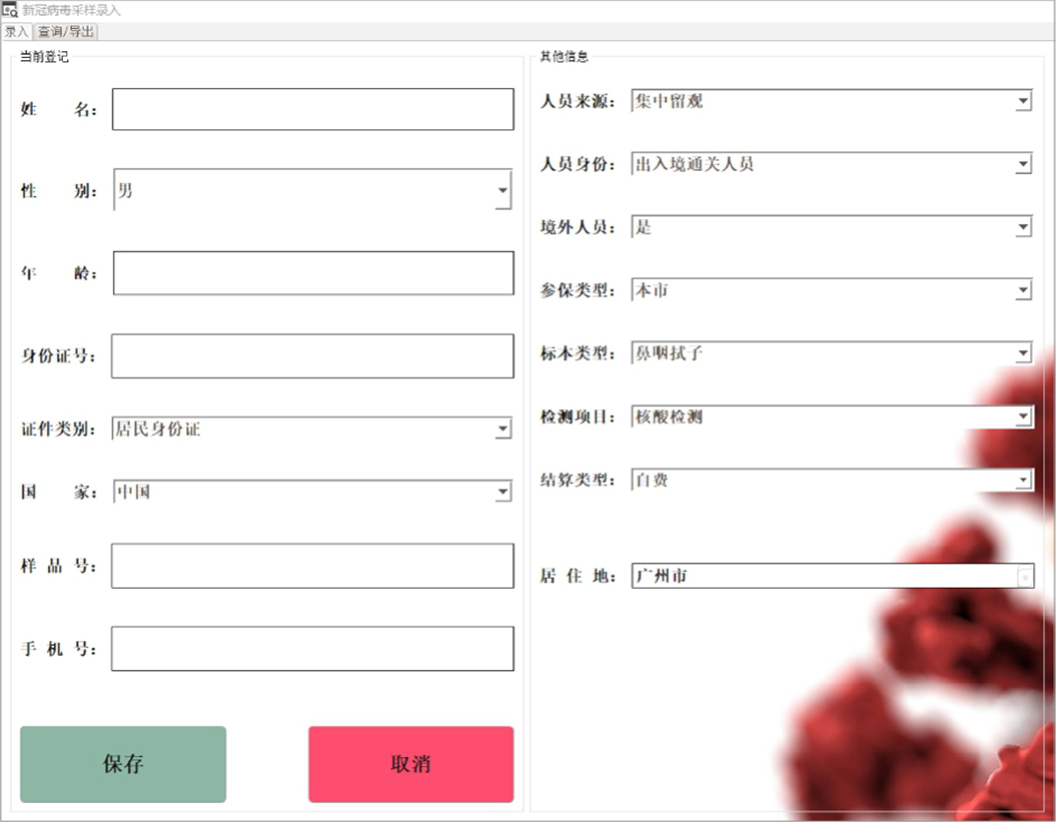

在“新冠病毒采样录入”界面，将“新冠采样信息表”Excel文件中的所有信息依次在界面对应的字段进行输入或选择，并单击“保存”按钮进行保存操作，如图2-6所示。
图2-4 系统录入界面
图2-5 下载“新冠采样信息表”
图2-6 新冠病毒采样录入界面

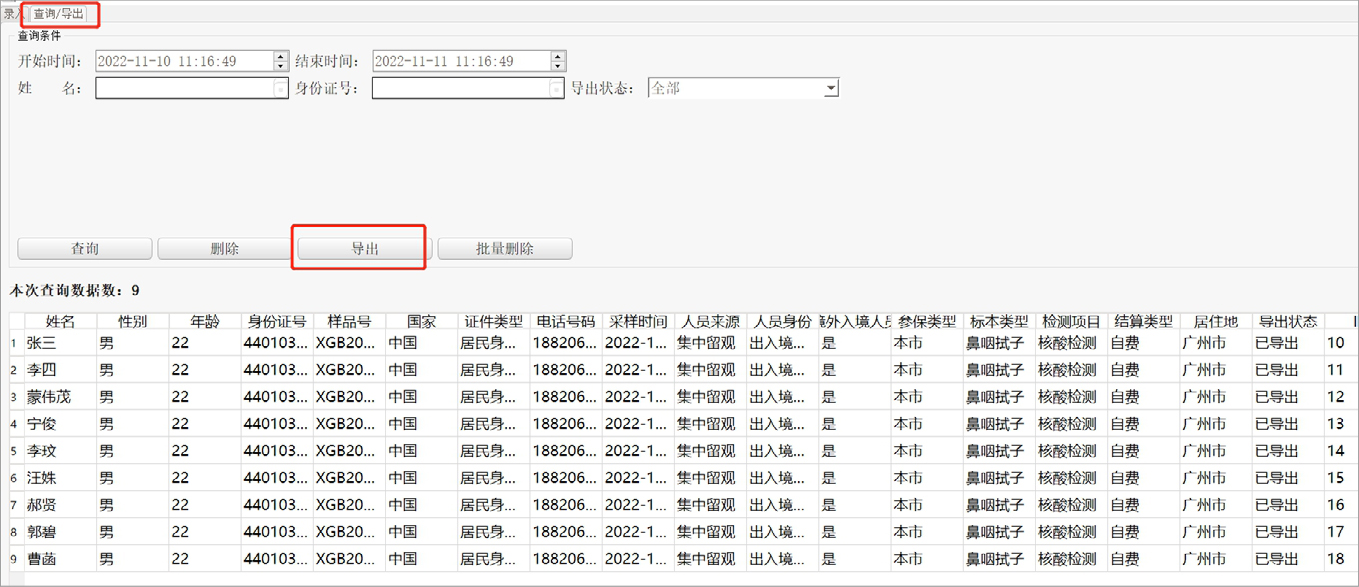

在新冠采样录入系统的“查询／导出”页，单击“导出”按钮完成导出操作，如图2-7所示。
图2-7 系统数据导
导出的Excel文件的内容格式如图2-8所示，对该记录进行非空校验。
图2-8 数据校验
根据需求分析，新冠采样信息录入自动化流程的功能模块可设计为4个模块，分别是环境准备、表格准备、数据录入与导出以及数据校验。详细的功能结构如表2-1所示。

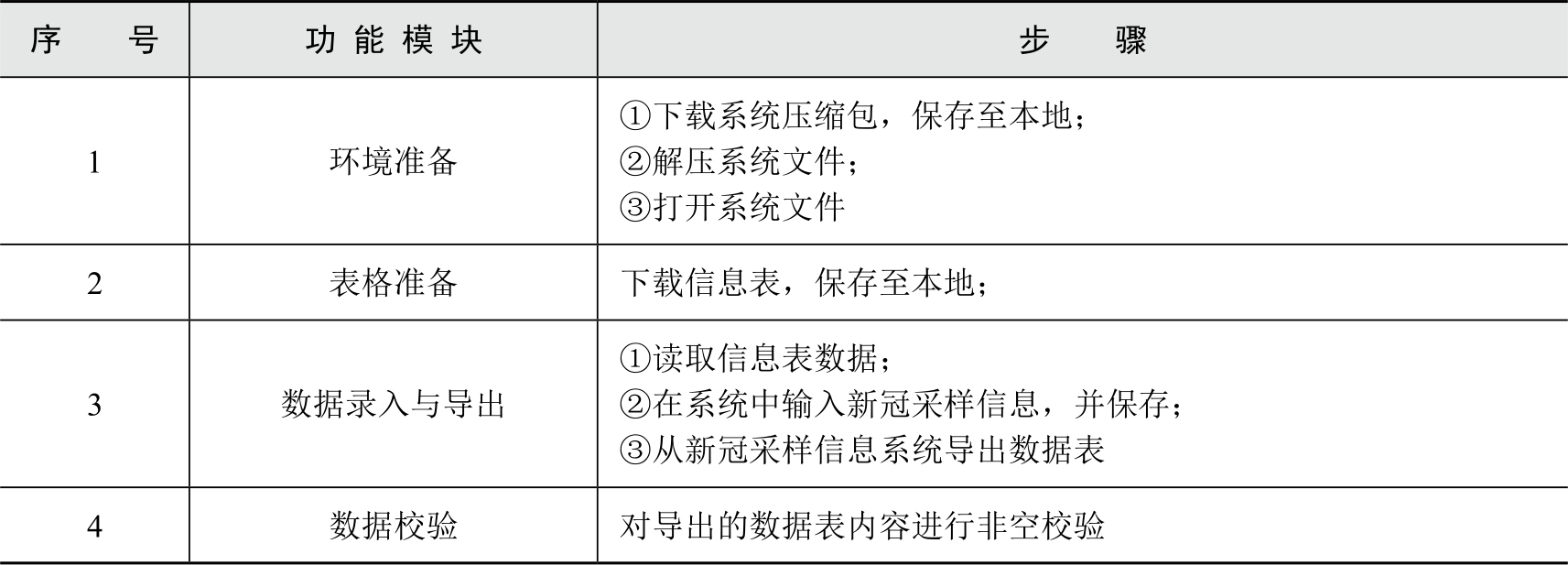

表2-1 新冠采样信息录入机器人的功能模块设计

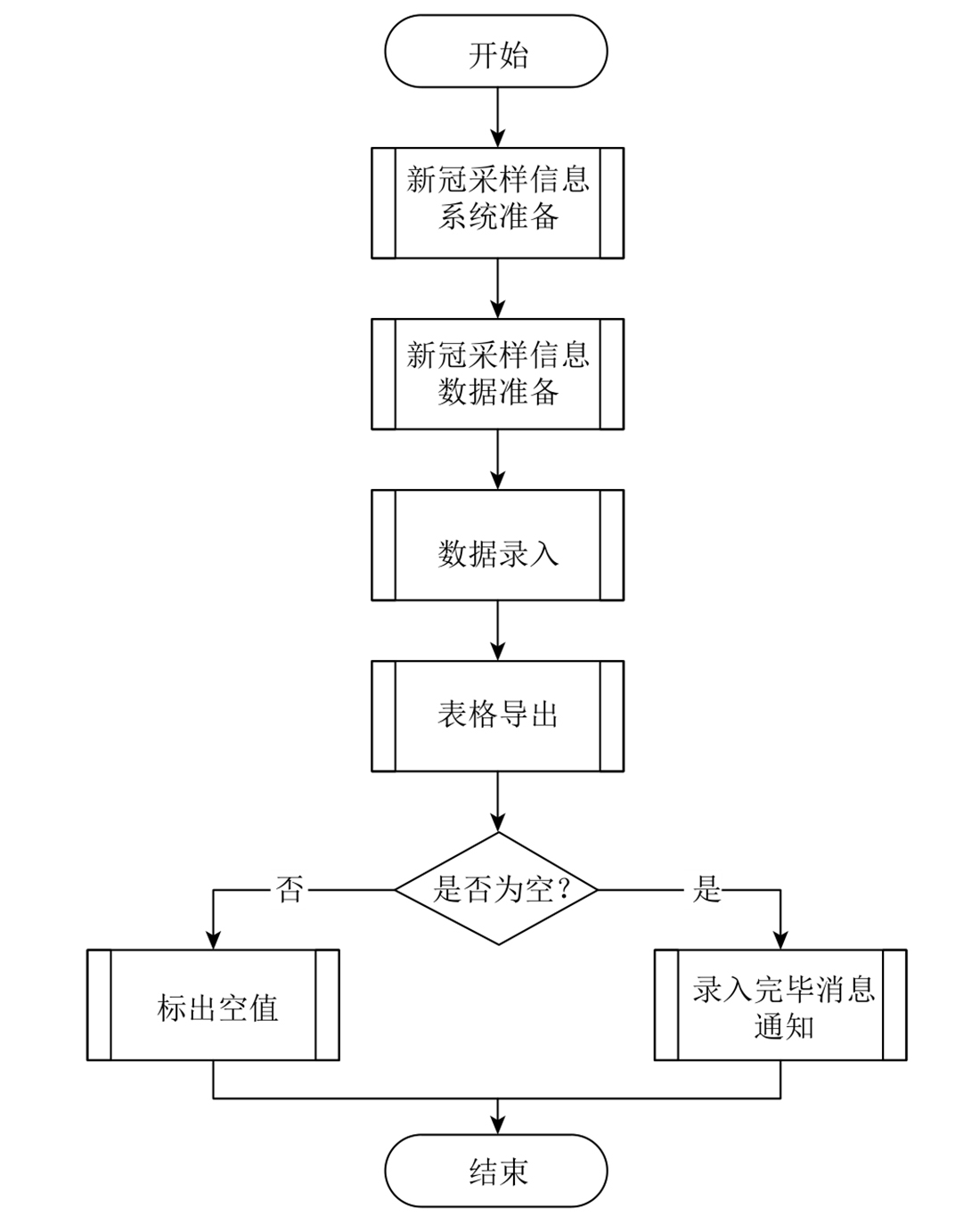

根据本项目的需求分析以及功能模块设计，该自动化业务的流程设计图如图2-9所示。
图2-9 “新冠采样信息录入机器人”流程设计图
图2-10 新冠采样信息录入机器人的项目文件结构
本项目的开发及运行环境如下。
● 操作系统：Windows 7、Windows 10。
● 开发工具：UiPath 2022.4.1。
● Office版本：Microsoft Office Professional Plus 2019。
● 浏览器：Chrome浏览器。
● 压缩软件：zip。

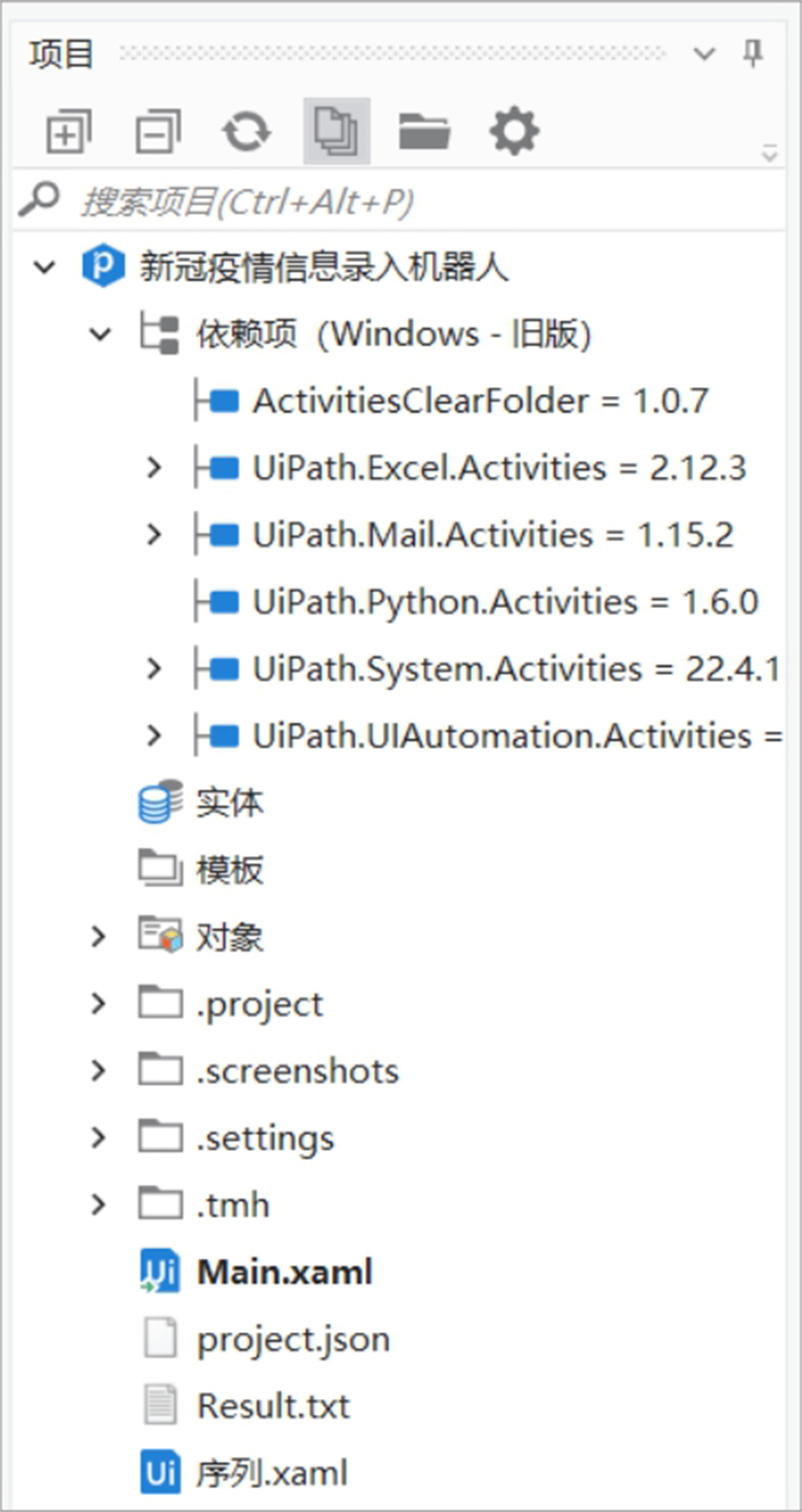

新冠采样信息录入机器人的项目文件结构如图2-10所示。
（1）Main.xaml：主流程文件，项目创建时自动创建的文件，本案例中暂未使用。
（2）序列.xaml：流程设计文件，本案例的流程开发主要在该文件中进行。
1）创建存放“新冠采样信息系统”的源文件和解压文件的文件夹

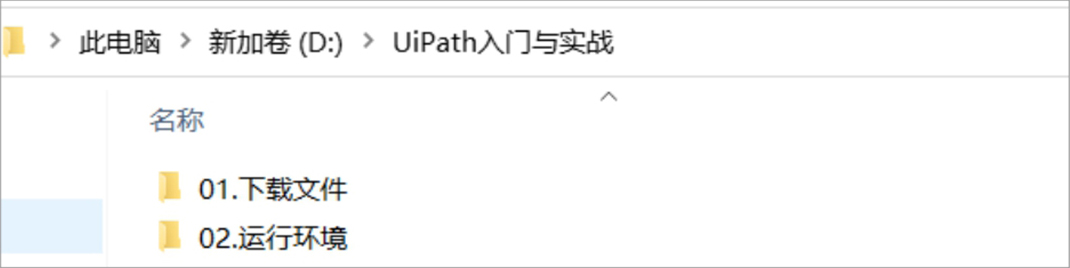

下载的源文件将存储于“D:\UiPath入门与实战\01.下载文件”文件夹下，压缩包解压至“D:\UiPath入门与实战\02.运行环境”文件夹下，提前创建好这2个文件夹，如图2-11所示。
2）修改浏览器默认下载地址为“新冠采样信息系统”的源文件目录
本案例使用谷歌浏览器进行“交易数据表”的下载，故按如下方式提前修改谷歌浏览器的默认下载地址。

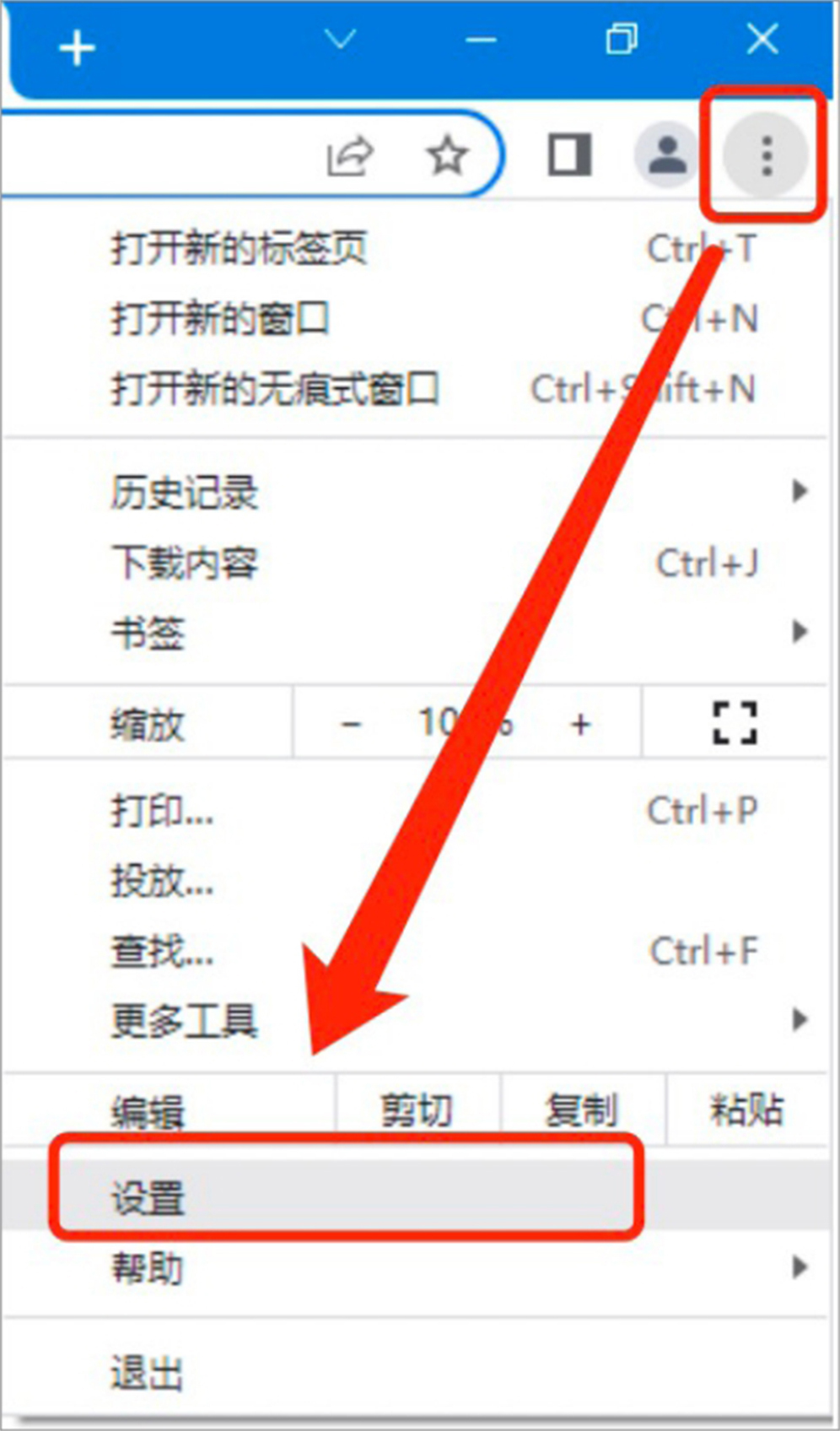

（1）打开谷歌浏览器，单击其右上角图标
，在下拉菜单中选择“设置”选项，如图2-12所示。
（2）选择“下载内容”选项，如图2-13所示。
图2-11 提前创建文件夹
图2-12 选择“设置”选项

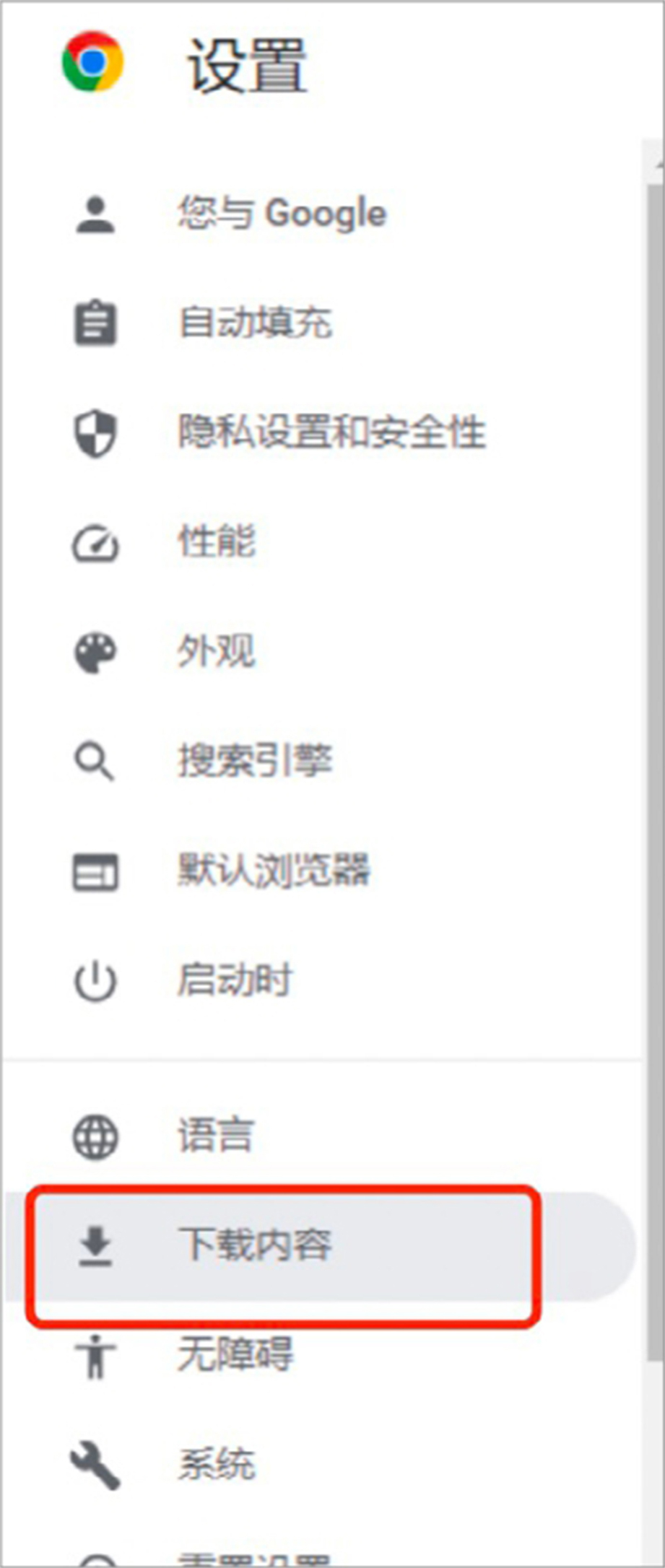

图2-13 选择“下载内容”选项
（3）在位置处单击“更改”，修改地址为“D:\UiPath入门与实战\01.下载文件”，如图2-14所示。

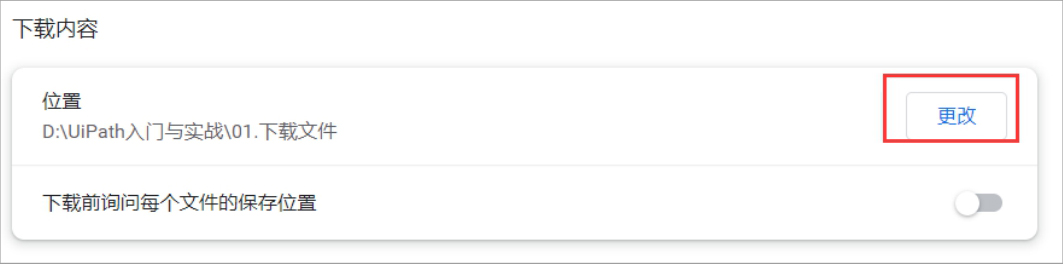

图2-14 更改“下载内容”的位置
打开UiPath Studio，单击“新建项目”，选择“流程”模块，弹出“新建空白流程”对话框。在“名称”输入框中输入“新冠疫情采样信息录入机器人”，在“位置”输入框中输入“D:\Uipath入门与实战”，单击“创建”按钮，如图2-15所示。
图2-15 “新建空白流程”对话框
由于本案例流程各节点的决策点较少，故采用序列（Sequence）作为主要布局，使表达上更为简洁直观。新建一个“序列.xaml”文件，双击编辑流程文件，具体实现步骤如下文所述。

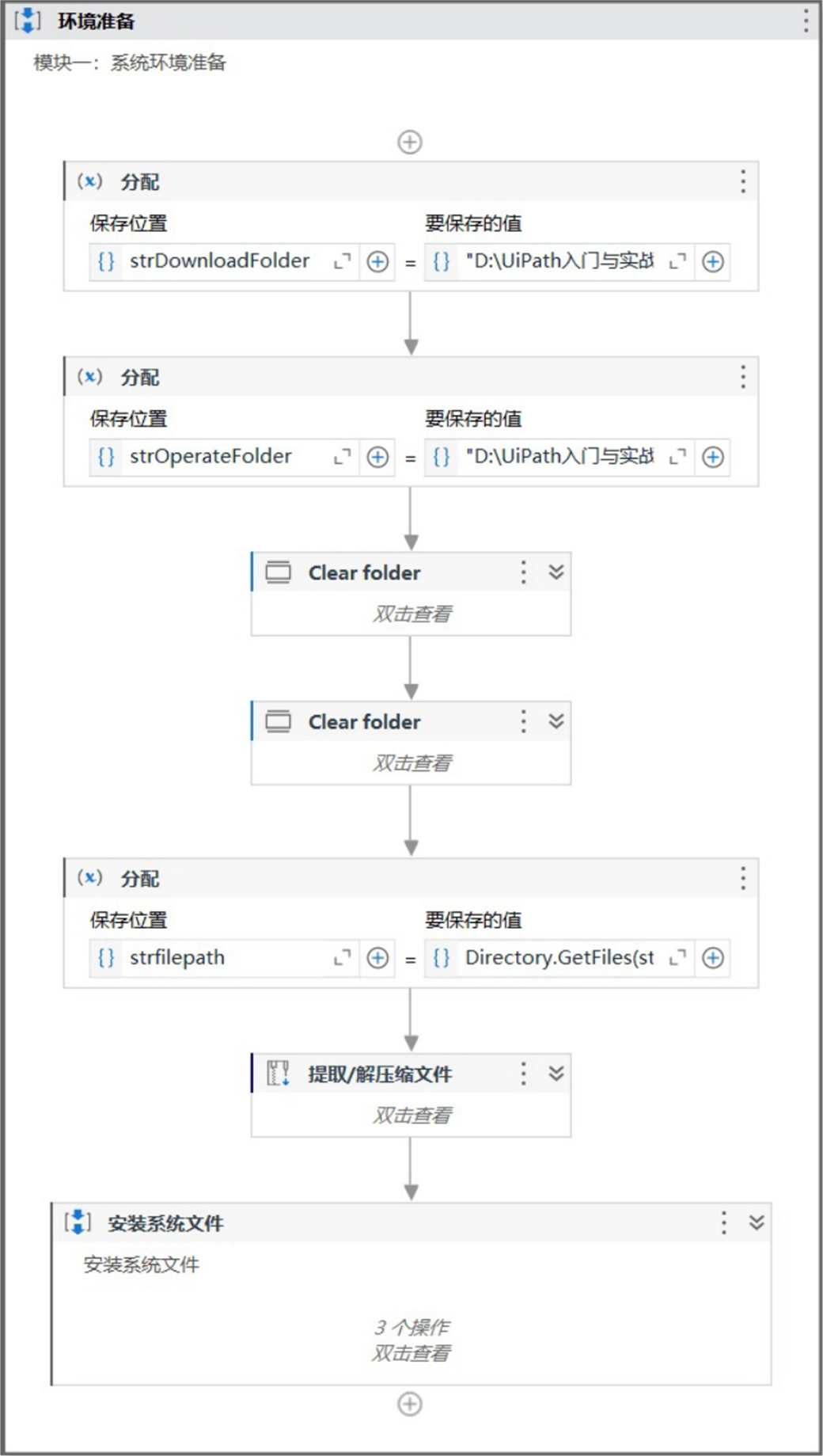

“环境准备”模块的功能是打开浏览器，将新冠采样信息系统下载至本地，并解压至“D:\UiPath入门与实战\02.运行环境”文件夹下，该模块的流程设计如图2-16所示。

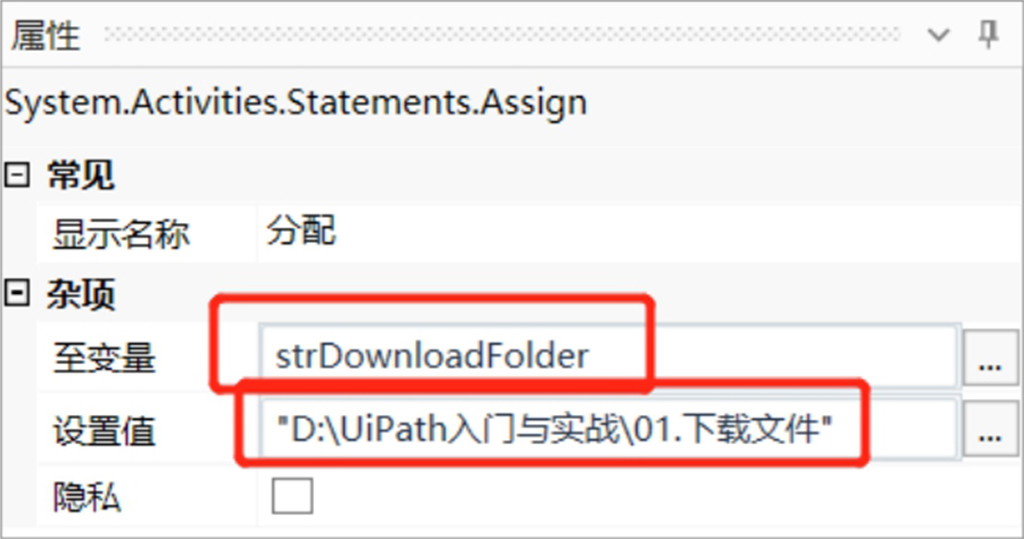

（1）添加一个“分配”活动，在左侧输入框中创建一个String类型的变量“strDownloadFolder”，在右侧输入框中输入“"D:\UiPath入门与实战\01.下载文件"”，将存储“新冠采样信息系统”下载包的文件夹路径赋值给strDownloadFolder，其属性面板如图2-17所示。
（2）在下方继续添加一个“分配”活动，在左侧输入框中创建一个String类型的变量“strOperateFolder”，在右侧输入框中输入“"D:\UiPath入门与实战\02.运行环境"”，将解压“新冠采样信息系统”下载包的文件夹路径赋值给strOperateFolder，其属性面板如图2-18所示。
图2-16 “环境准备”模块的流程设计
图2-17 “分配”活动-strDownloadFolder属性面板

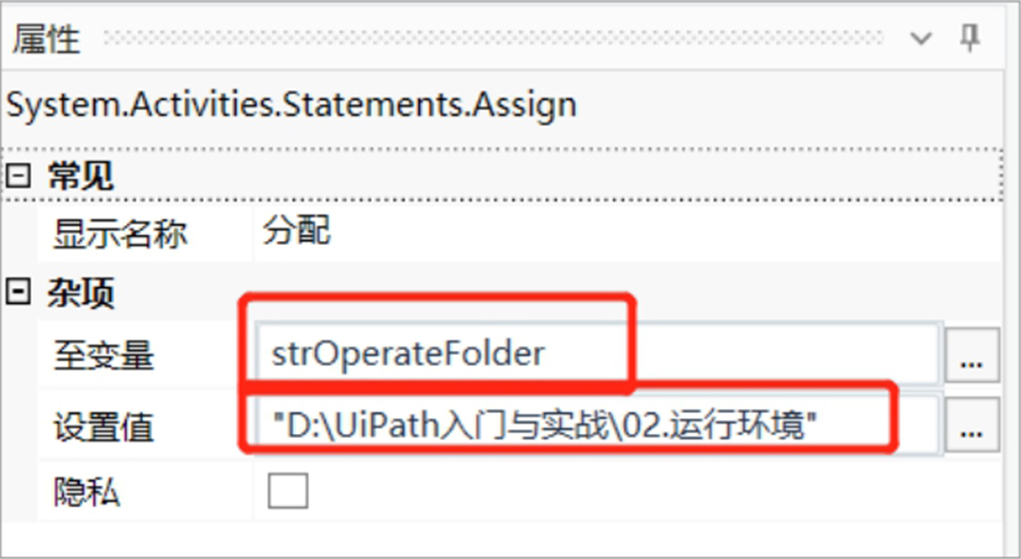

图2-18 “分配”活动-strOperateFolder属性面板

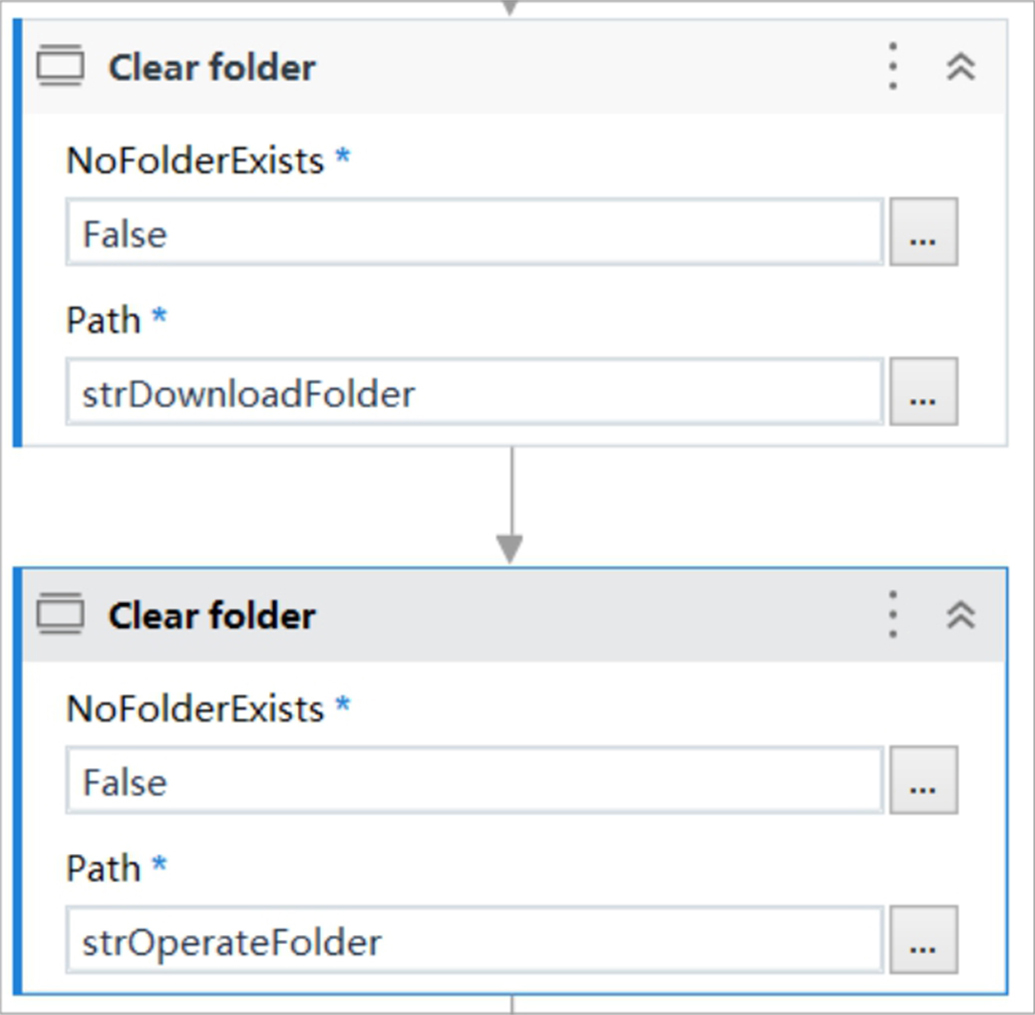

（3）分别添加两个“Clear folder”活动，在“NoFolderExists”输入框中输入“False”，在“Path”输入框中分别输入变量“strDownloadFolder”和变量“strOperateFolder”，用于流程正式运行前先清空这两个文件夹下的文件。这两个Clear folder活动如图2-19所示。
（4）实现从网站下载“新冠采样信息系统”压缩包文件。

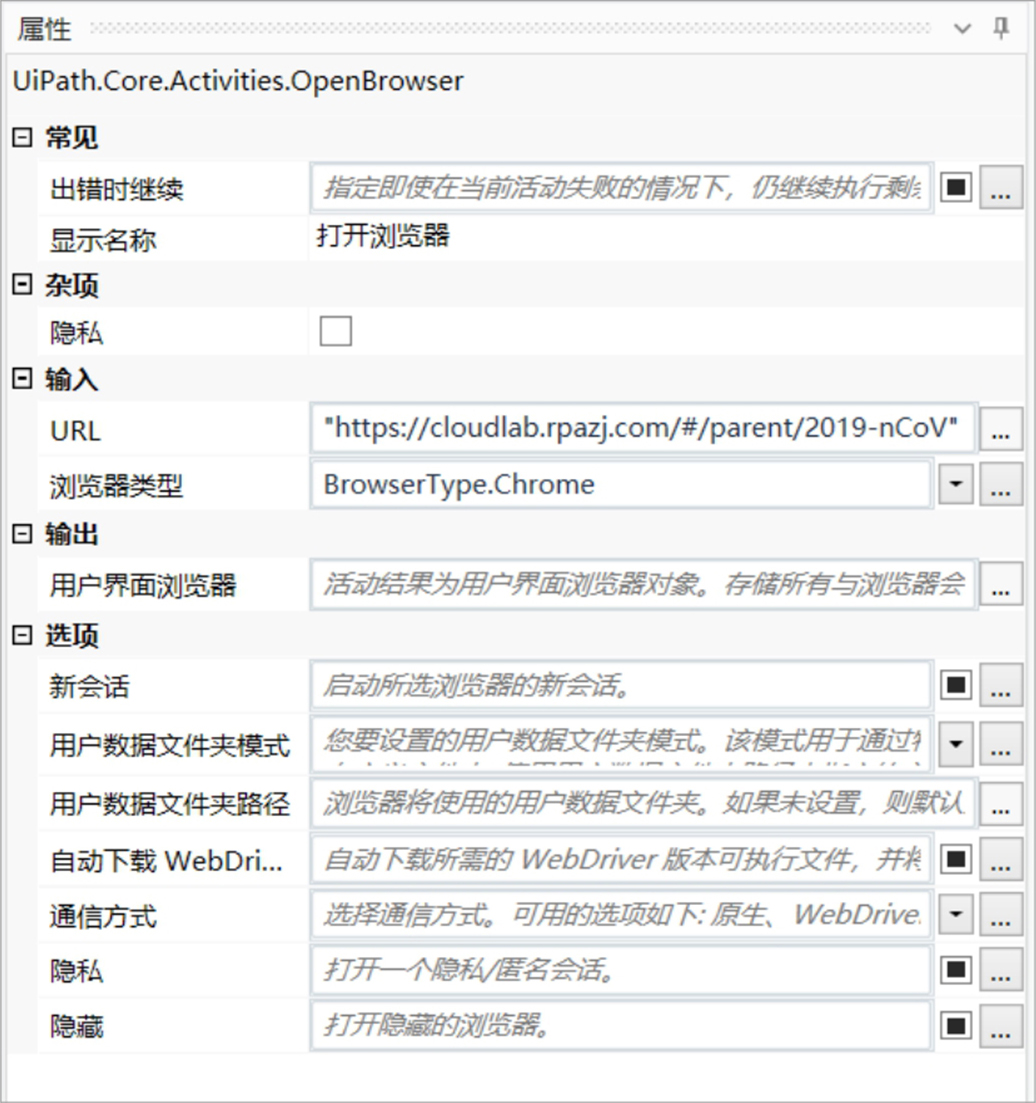

①添加“打开浏览器”活动，在“URL”输入框中输入网站地址“"https://cloudlab.rpazj.com/#/parent/2019-nCoV"”，将“浏览器类型”设置为“BrowserType.Chrome”，其属性面板配置如图2-20所示。
图2-19 Clear folder活动
图2-20 “打开浏览器”活动的属性面板

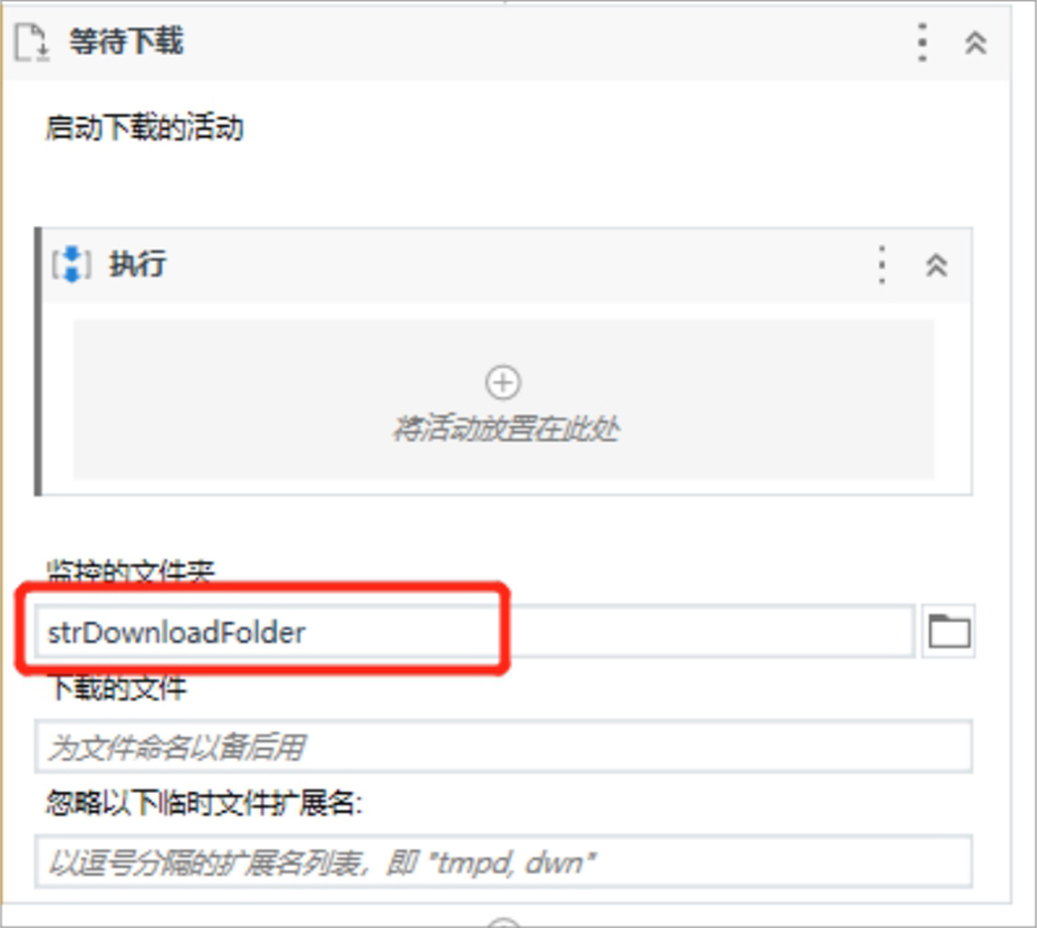

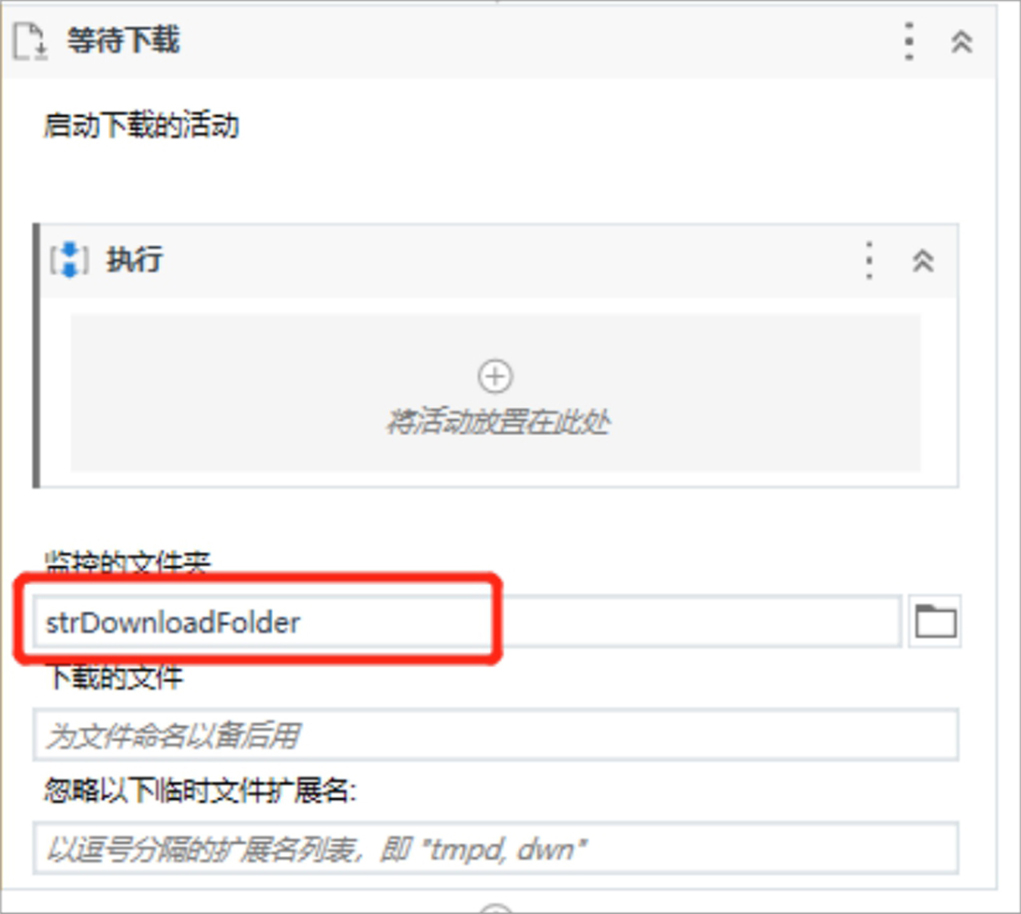

②在“打开浏览器”活动的执行中添加一个“等待下载【GetLastDownloadedFile】”活动。在“监控的文件夹”中设置变量strDownloadFolder，如图2-21所示。
③在“等待下载”的执行序列中添加“单击【Click】”控件。手动打开浏览器网页后，单击“指明在屏幕上”，然后用鼠标单击网页上的“新冠采样录入系统下载”，如图2-22所示。
图2-21 “等待下载”活动

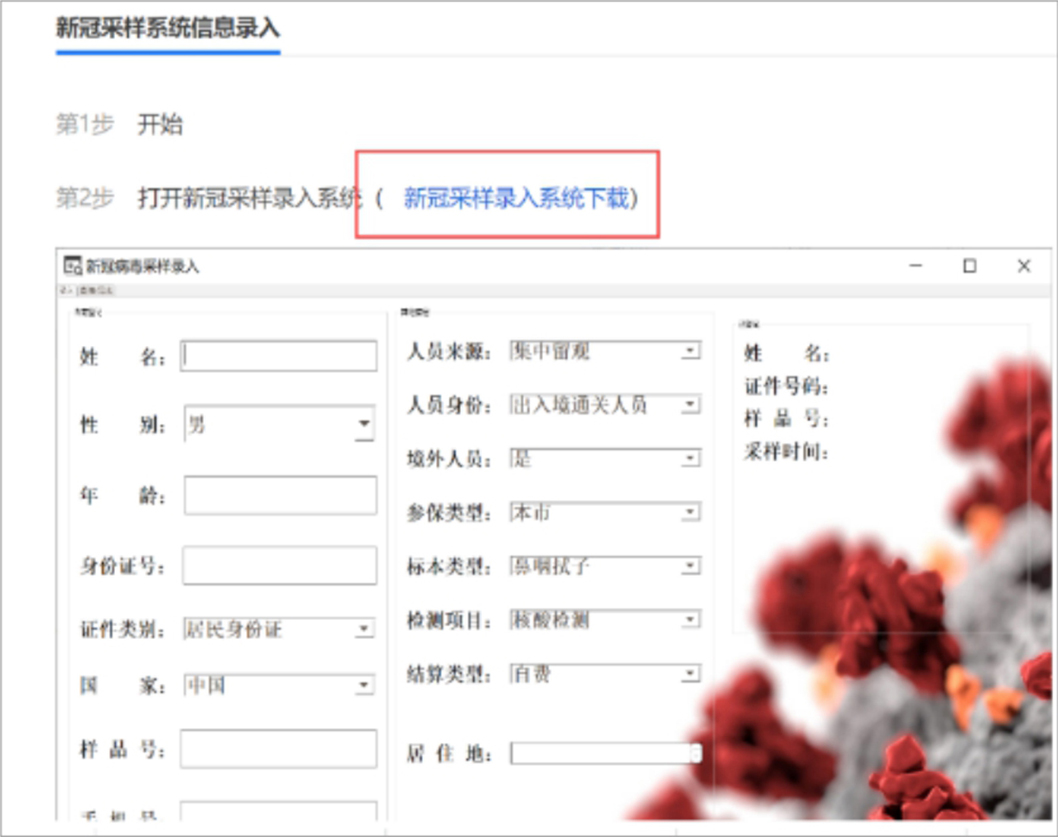

图2-22 单击下载“新冠采样录入系统”
“等待下载”活动的实现如图2-23所示。
图2-23 “等待下载”活动的实现

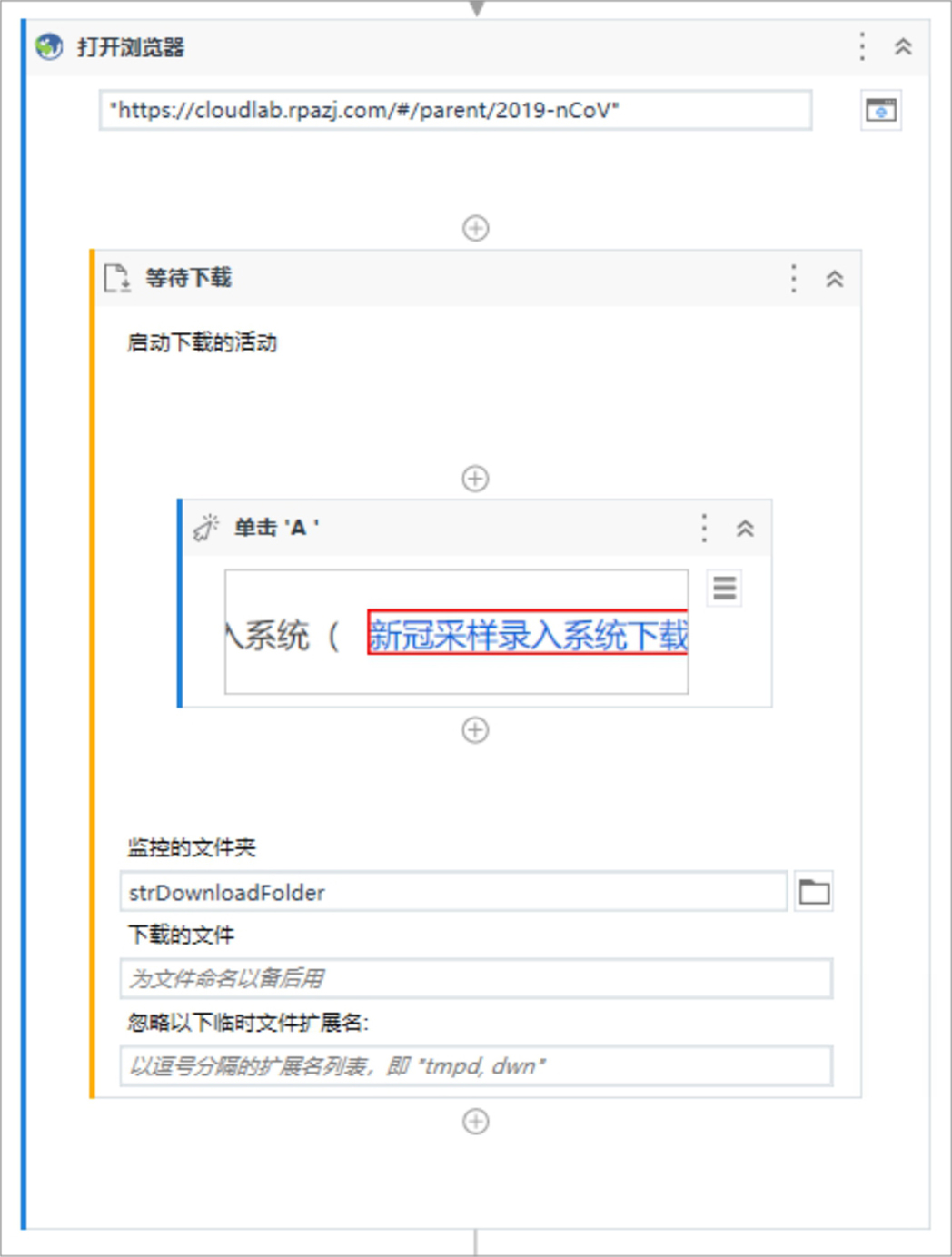

④“打开浏览器”活动的完整实现如图2-24所示。
图2-24 “打开浏览器”活动的完整实现

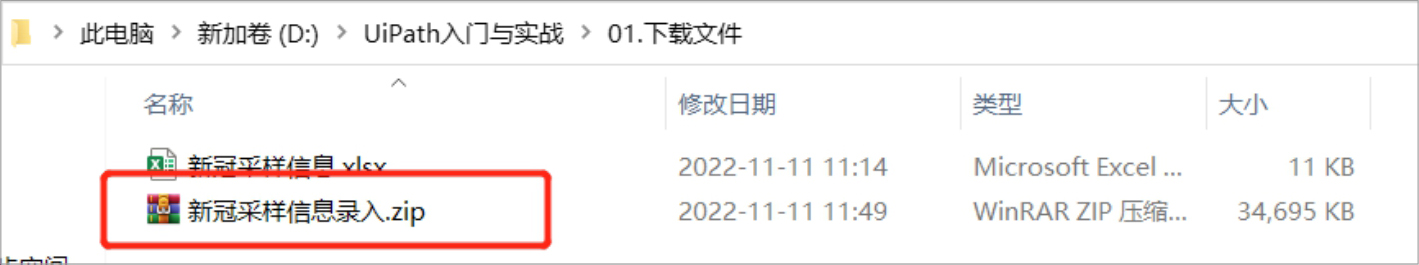

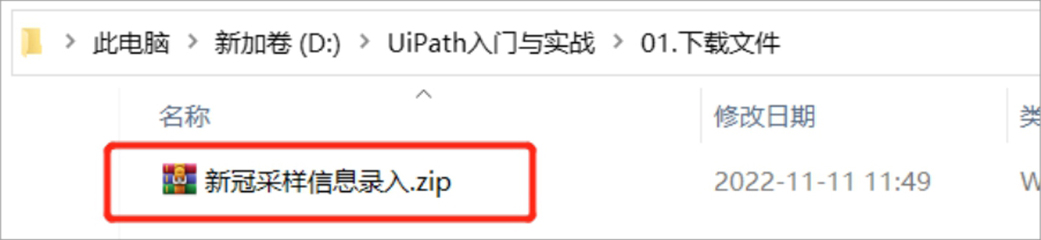

⑤开发至此，可以保存文件并启动流程，查看流程运行是否有异常。流程应自动打开浏览器，输入下载地址后，自动单击页面上的“新冠采样录入系统下载”链接，待文件下载完成后流程运行结束。确认“新冠采样信息录入.zip”已被成功下载，如图2-25所示。
（5）在“添加浏览器”活动下方添加一个“分配”活动，在左侧输入框中创建一个String[]类型的变量“strFilepath”，在右侧输入框中输入表达式“Directory.GetFiles（strDownloadFolder）”，用于读取文件夹里的文件，其属性面板配置如图2-26所示。
图2-25 下载的“新冠采样信息录入.zip”
图2-26 “分配”活动的strFilepath属性面板

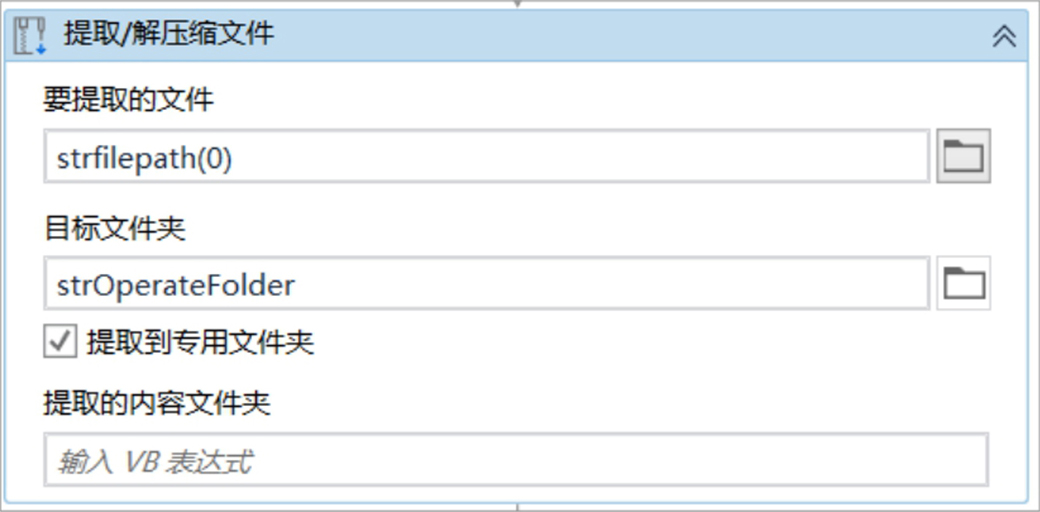

（6）在下方添加一个“提取／解压缩文件【ExtractFiles】”活动，在“要提取的文件”输入框中输入“strFilepath（0）”，在“目标文件夹”输入框中输入变量“strOperateFolder”，表示将“新冠采样信息录入.zip”解压到strOperateFolder所指代的文件夹“RPA开发UiPath入门与实战\02.运行环境”下，如图2-27所示。

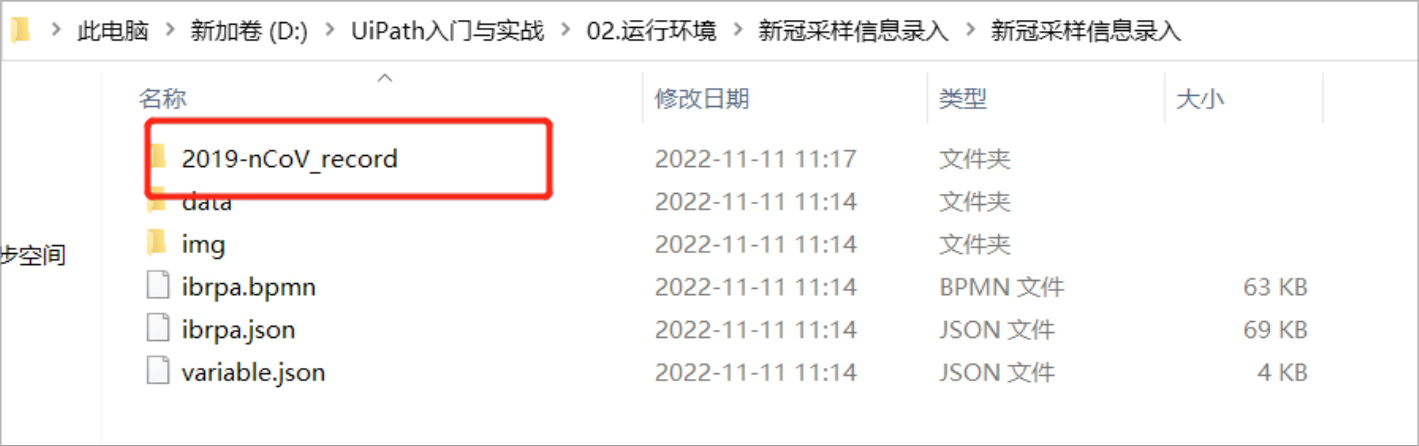

运行流程后，查看文件夹“RPA开发UiPath入门与实战\02.运行环境”下是否生成了解压文件，如图2-28所示。
图2-27 “提取／解压缩文件”活动

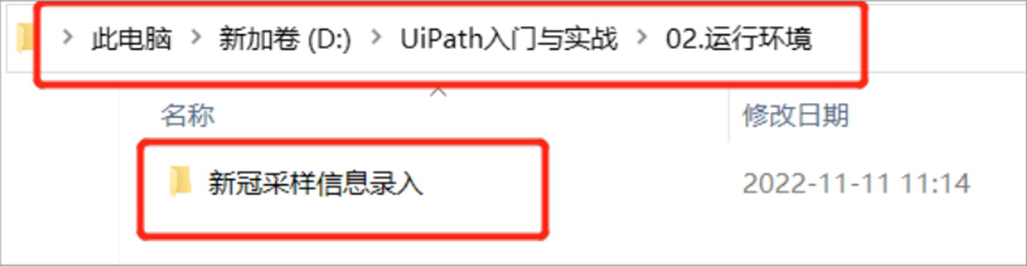

图2-28 生成解压文件
（7）添加一个空序列，在配置面板中将“显示名称”更新为“安装系统文件”。在此我们通过录制的方法来查找可执行程序“2019-nCoV_record.exe”，并双击运行该程序。

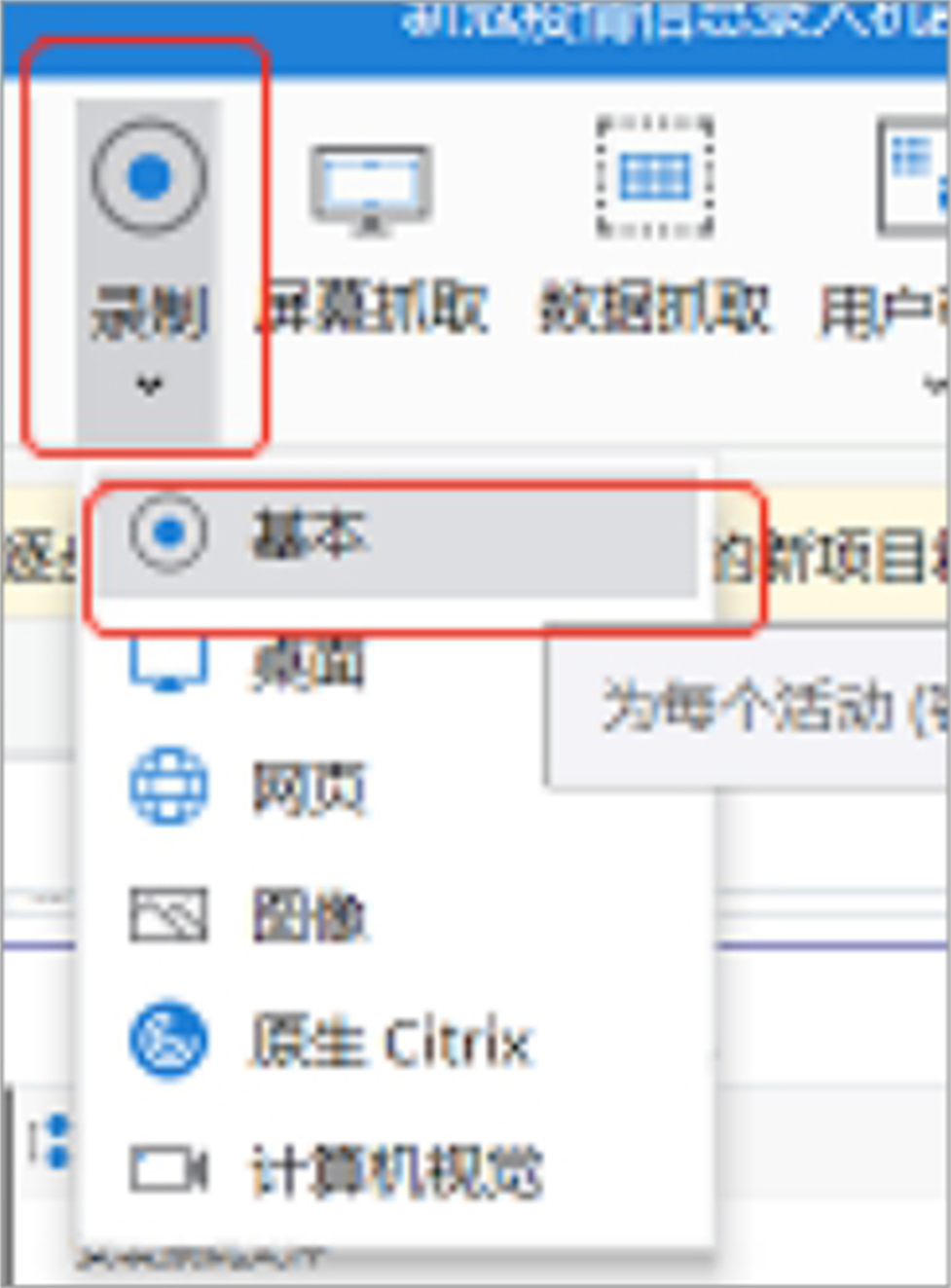

①在“设计”面板单击“录制”，选择“基本”选项，如图2-29所示。

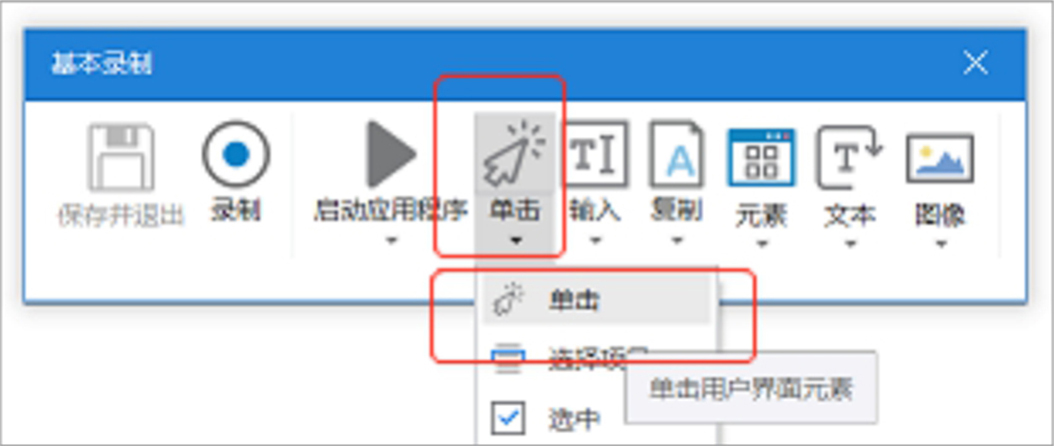

②在弹出的“基本录制”窗口选择“单击”，在下拉选项中选择“单击”，如图2-30所示。然后单击计算机的“主文件夹”图标，如图2-31所示。
图2-29 选择“基本”选项
图2-30 “基本录制”窗口1
图2-31 单击“主文件夹”图标

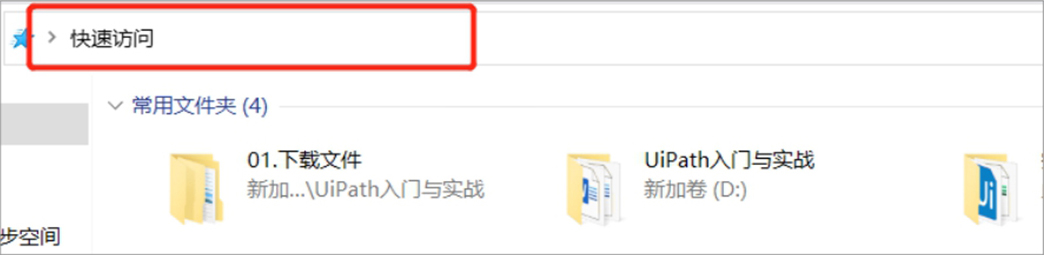

③单击“基本录制”窗口的“输入”，在下拉项中选择“类型”，如图2-32所示。单击“指明在屏幕上”，然后回到“主文件夹”窗口，单击“快速访问”区域，如图2-33所示。
图2-32 “基本录制”窗口2
图2-33 指明在屏幕上“快速访问”区域

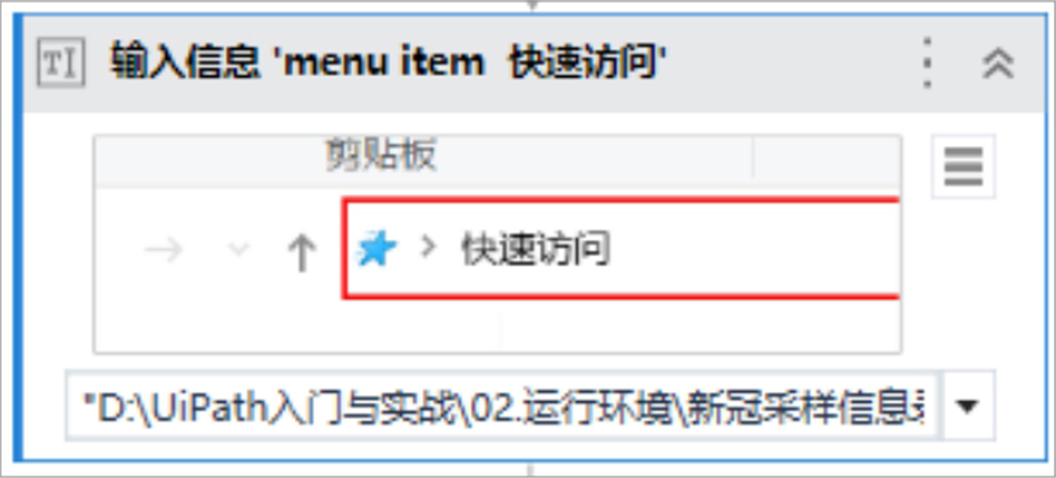

然后，在输入框中输入“"D:\UiPath入门与实战\02.运行环境\新冠采样信息录入\新冠采样信息录入\2019-nCoV_record[k（enter）]"”，输入内容中的“[k（enter）]”表示添加Enter热键，如图2-34所示。

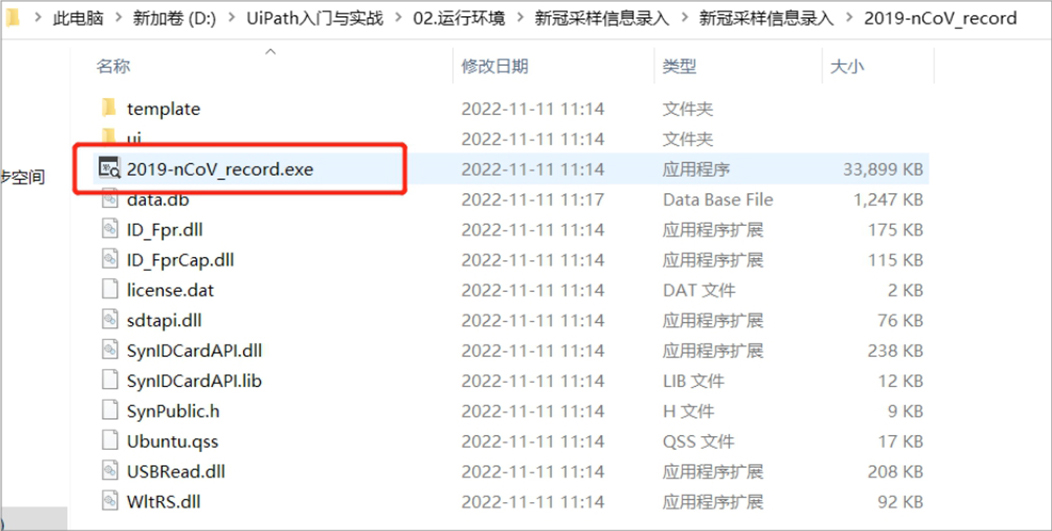

④继续单击“基本录制”窗口的“单击”，在下拉选项中选择“单击”，然后用鼠标选中“2019-nCoV_record.exe”，如图2-35所示。

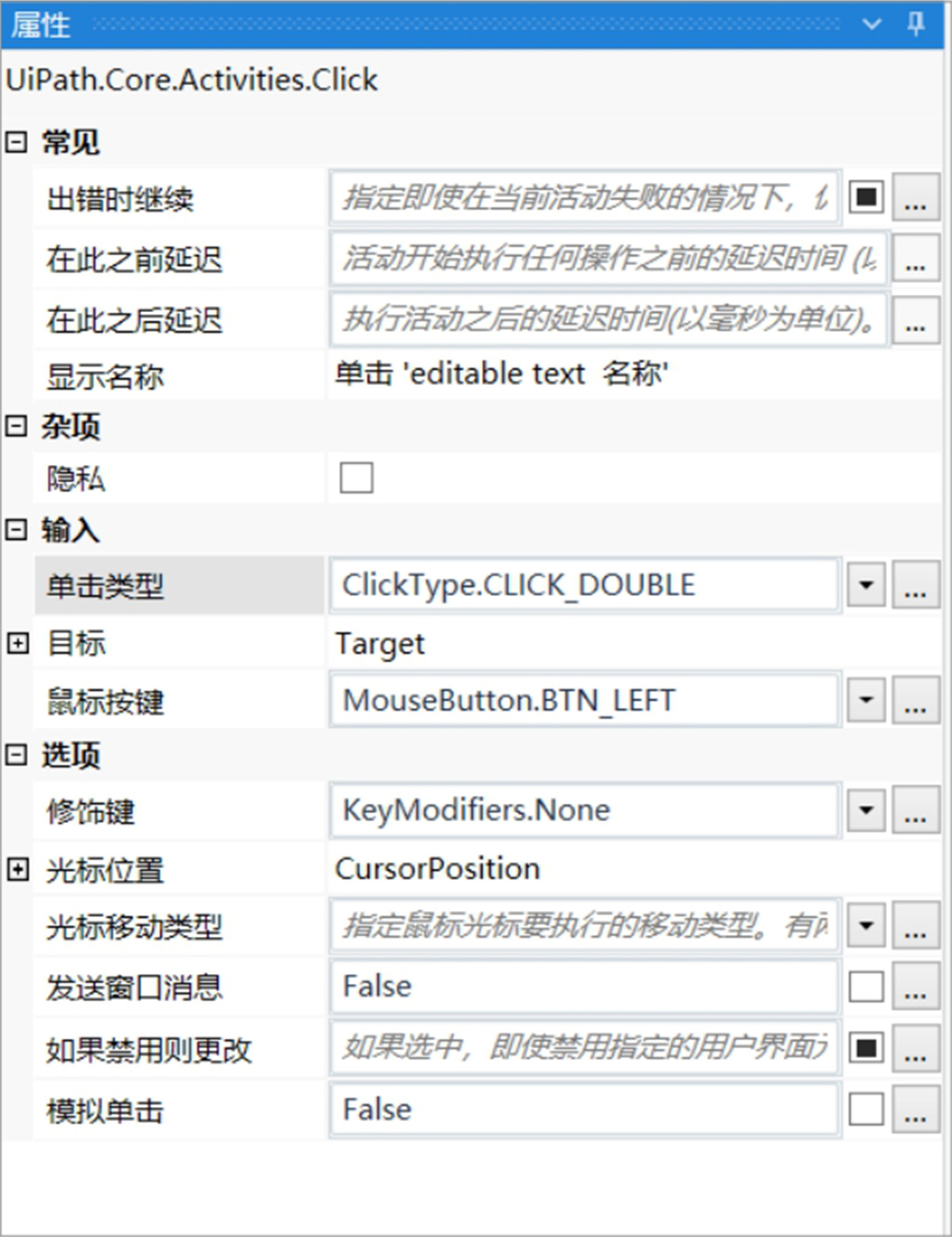

在“单击'editable text名称'”活动的属性面板中将“输入→单击类型”修改为“ClickType.CLICK_DOUBLE”，以实现双击打开2019-nCoV_record.exe应用程序，如图2-36所示。
图2-34 输入文件路径

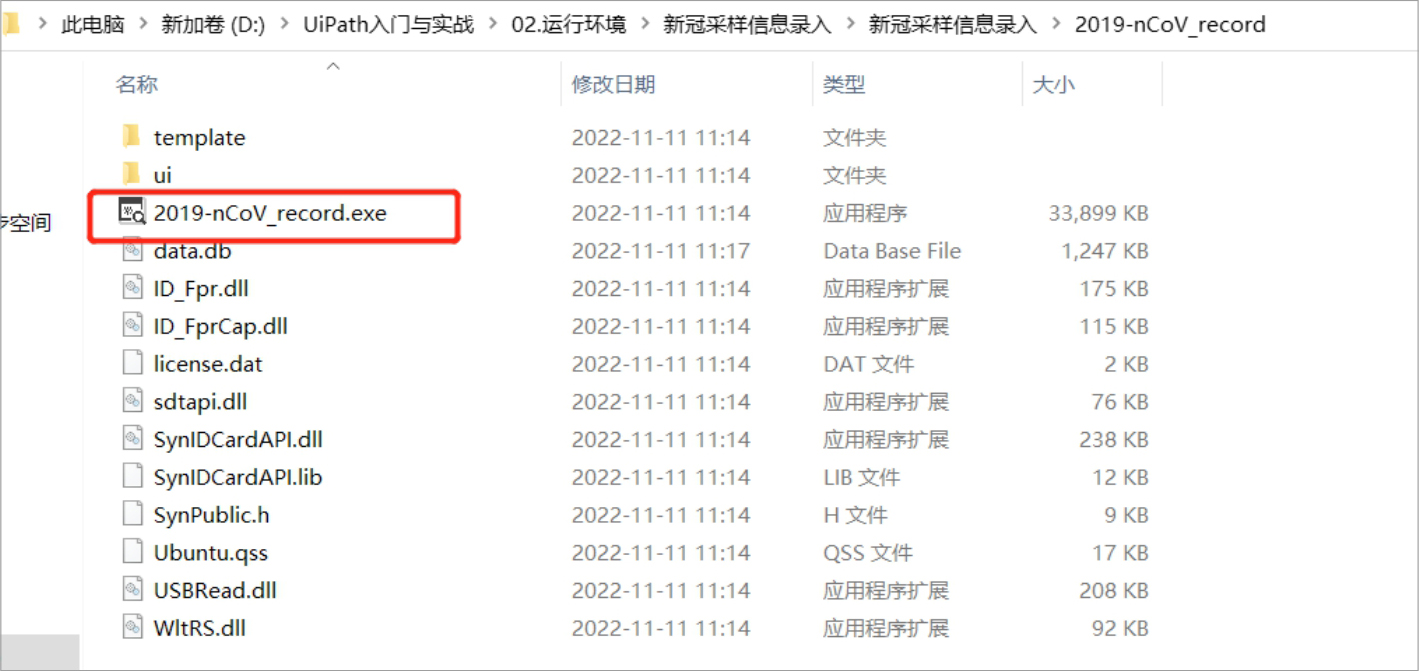

图2-35 选择“2019-nCoV_record.exe”
图2-36 “单击'editable text名称'”的属性面板

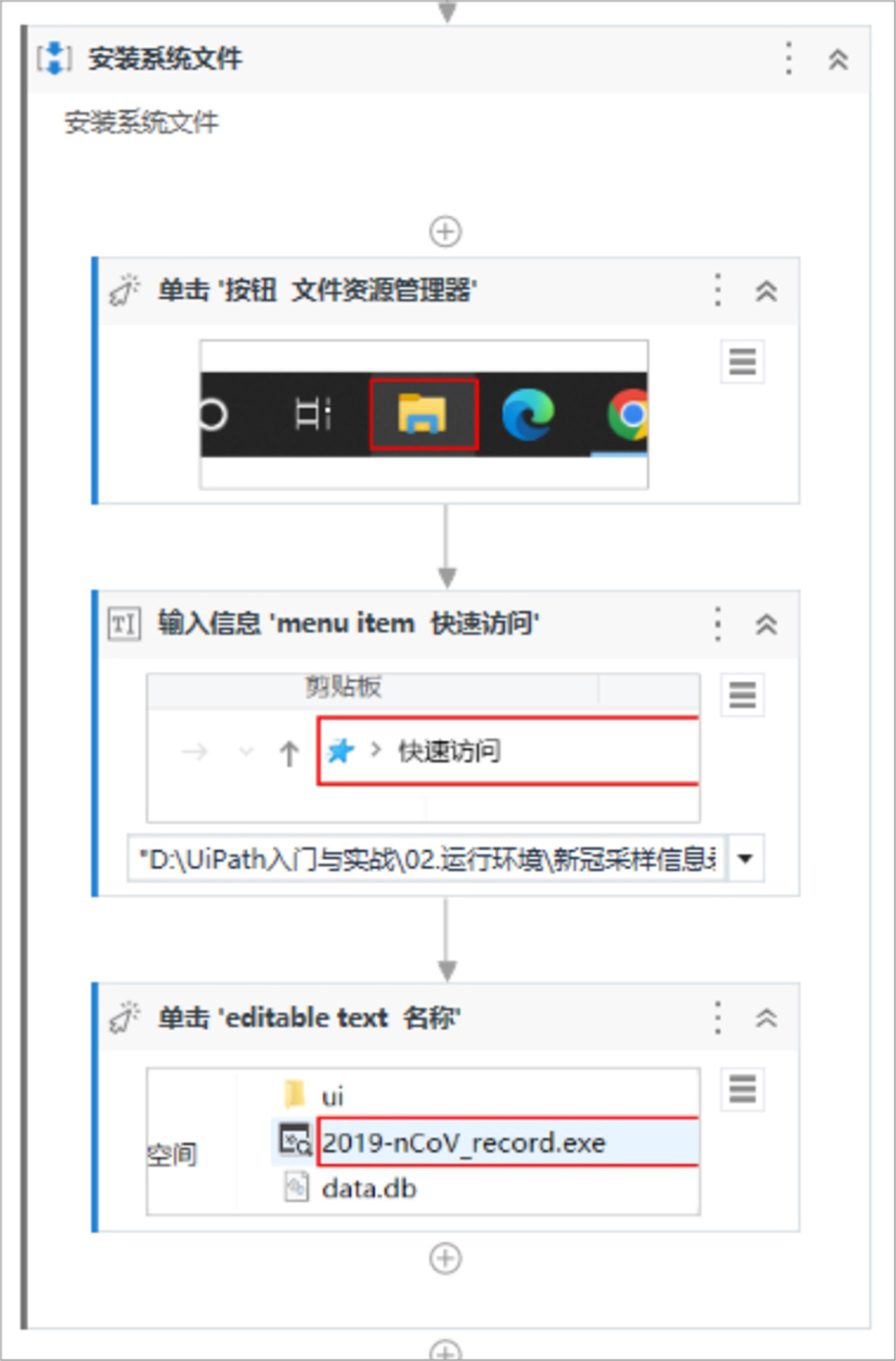

⑤“安装系统文件”序列的完整流程设计如图2-37所示。
至此，“环境准备”模块设计完成，流程运行结束后自动打开了2019-nCoV_record.exe应用程序，显示“新冠病毒采样录入”的系统界面，如图2-38所示。
图2-37 “安装系统文件”的完整流程设计

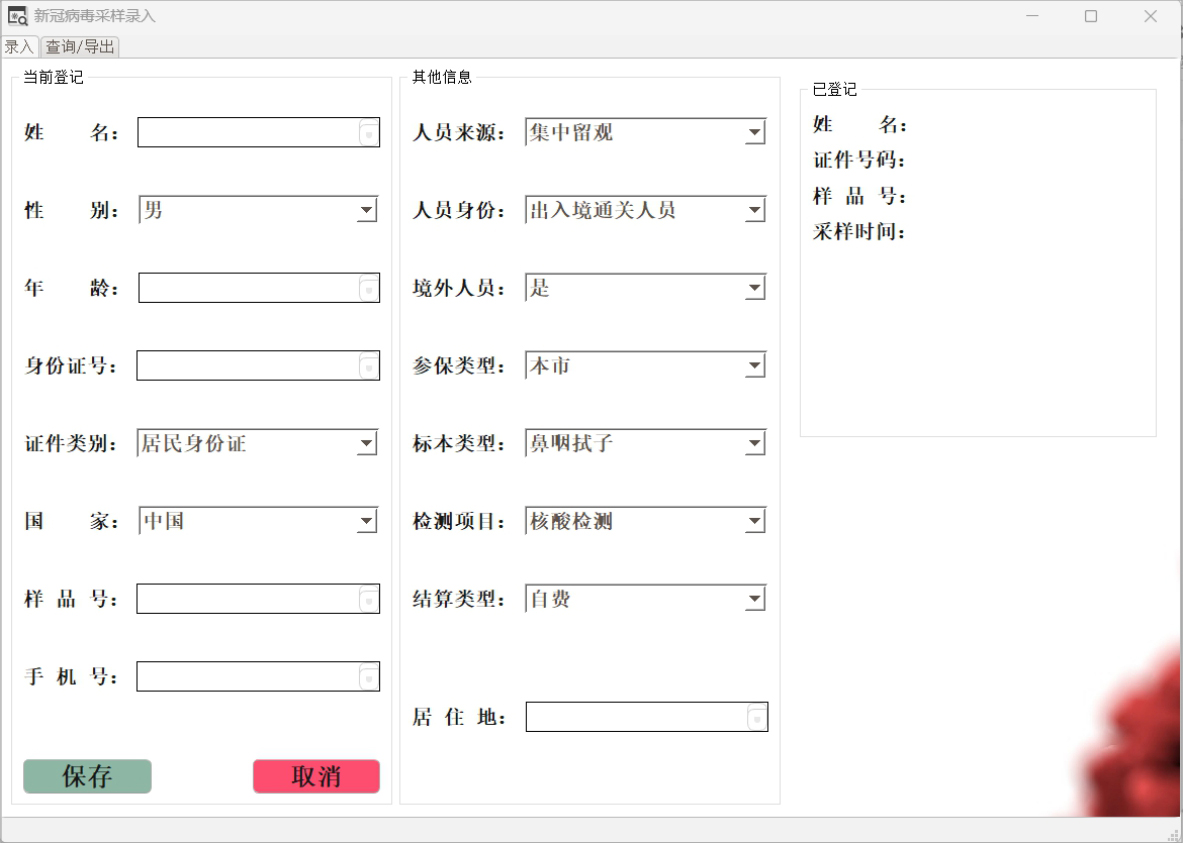

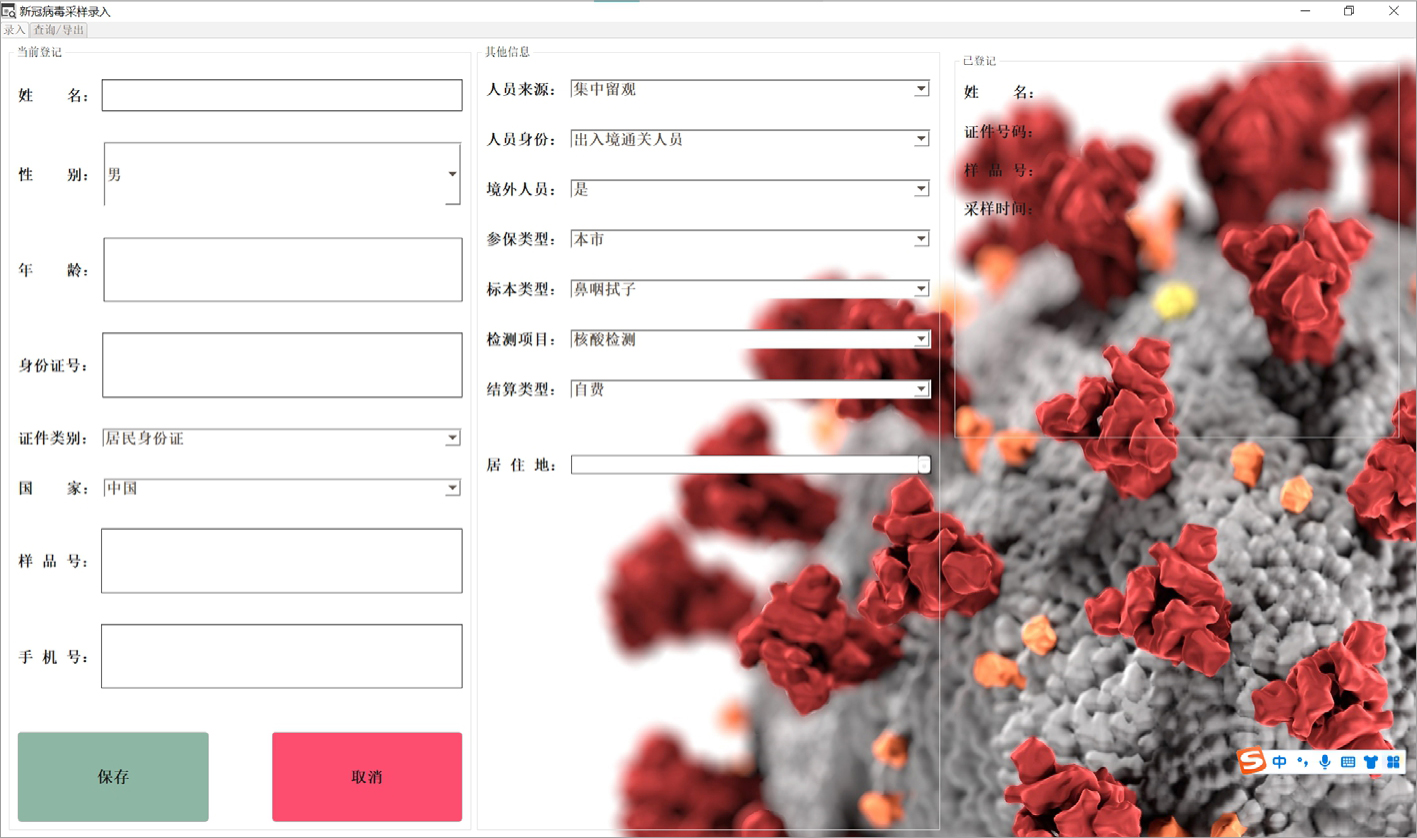

图2-38 “新冠病毒采样录入”的系统界面
“表格准备”模块的主要功能是下载新冠采样信息表格，总体设计如图2-39所示。

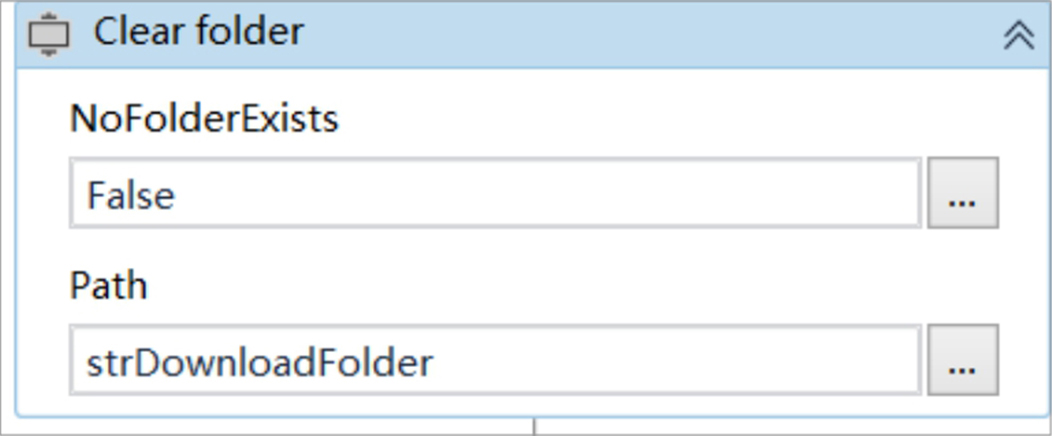

（1）添加“Clear folder”控件，在“NoFolderExists”输入框中输入“False”，在“Path”输入框中输入变量“strDownloadFolder”，以清空strDownloadFolder指代的文件夹下的文件，如图2-40所示。
（2）添加“等待下载【GetLastDownloadedFile】”活动。在“监控的文件夹”输入框中输入变量“strDownloadFolder”，如图2-41所示。

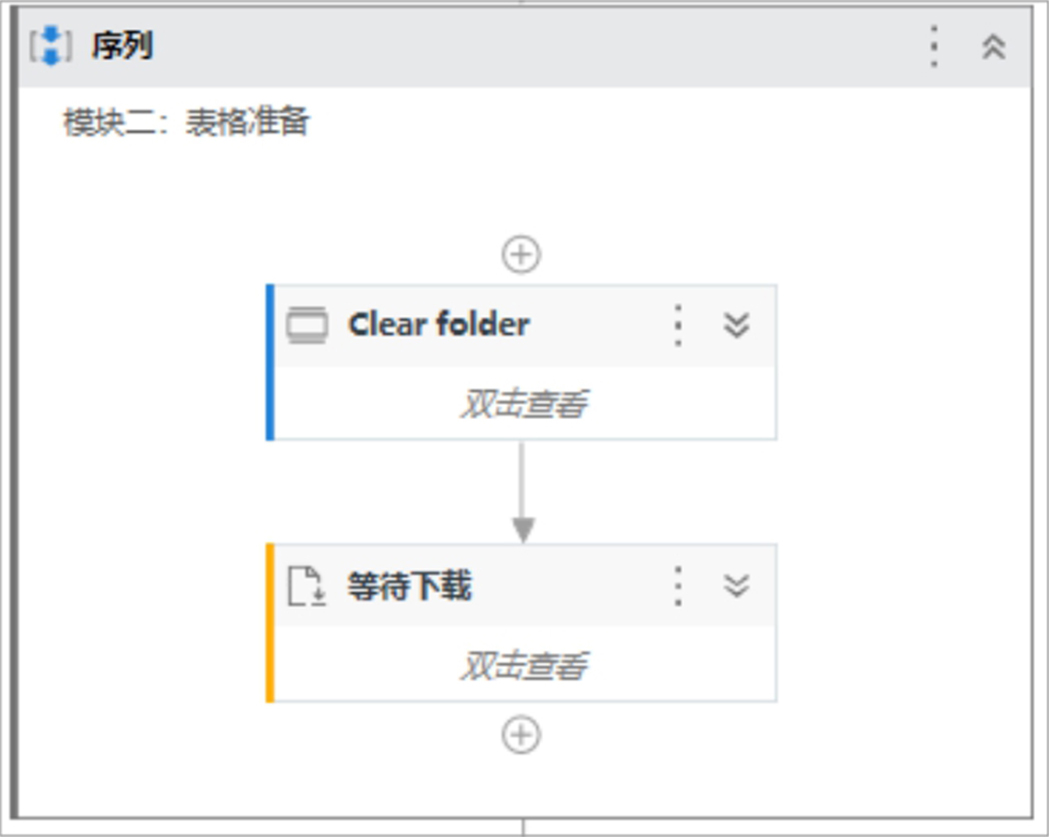

图2-39 “表格准备”模块的总体设计
图2-40 “Clear folder”活动
（3）在“等待下载”活动的执行序列中添加“单击【Click】”，然后单击“指明在屏幕上”，再用鼠标单击页面上的“新冠采样信息表下载”，如图2-42所示。
图2-41 “等待下载”活动

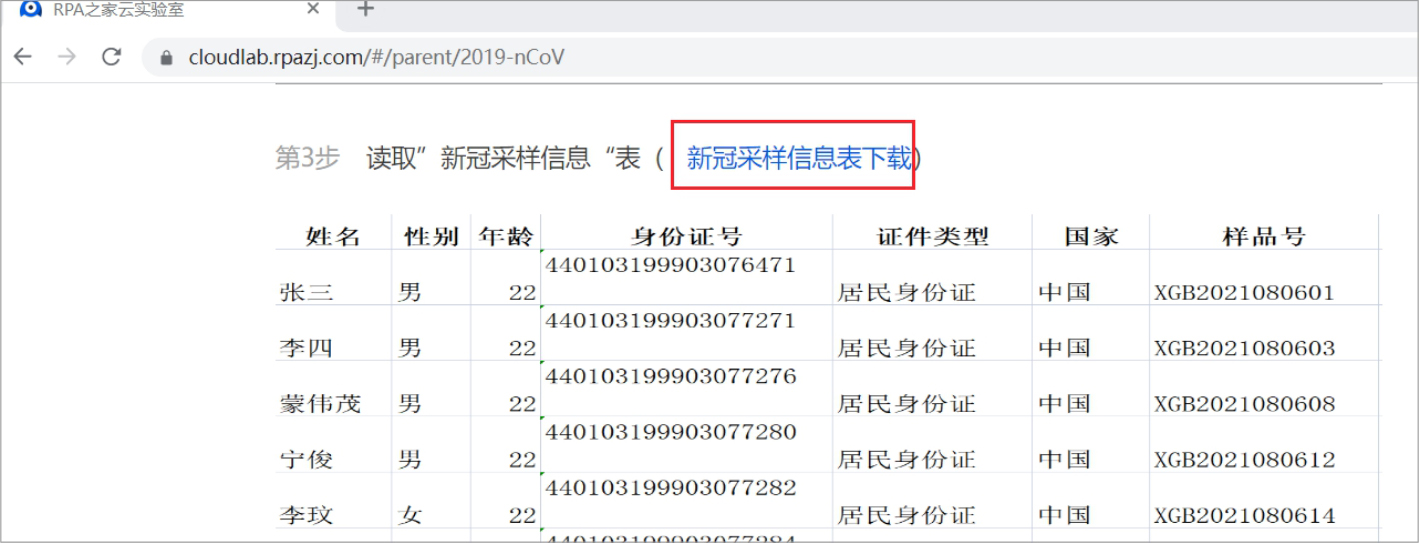

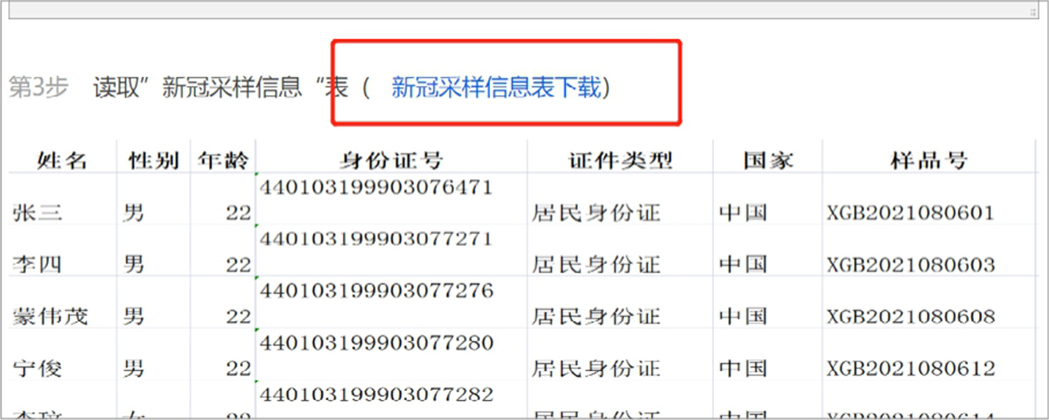

图2-42 单击“新冠采样信息表下载”

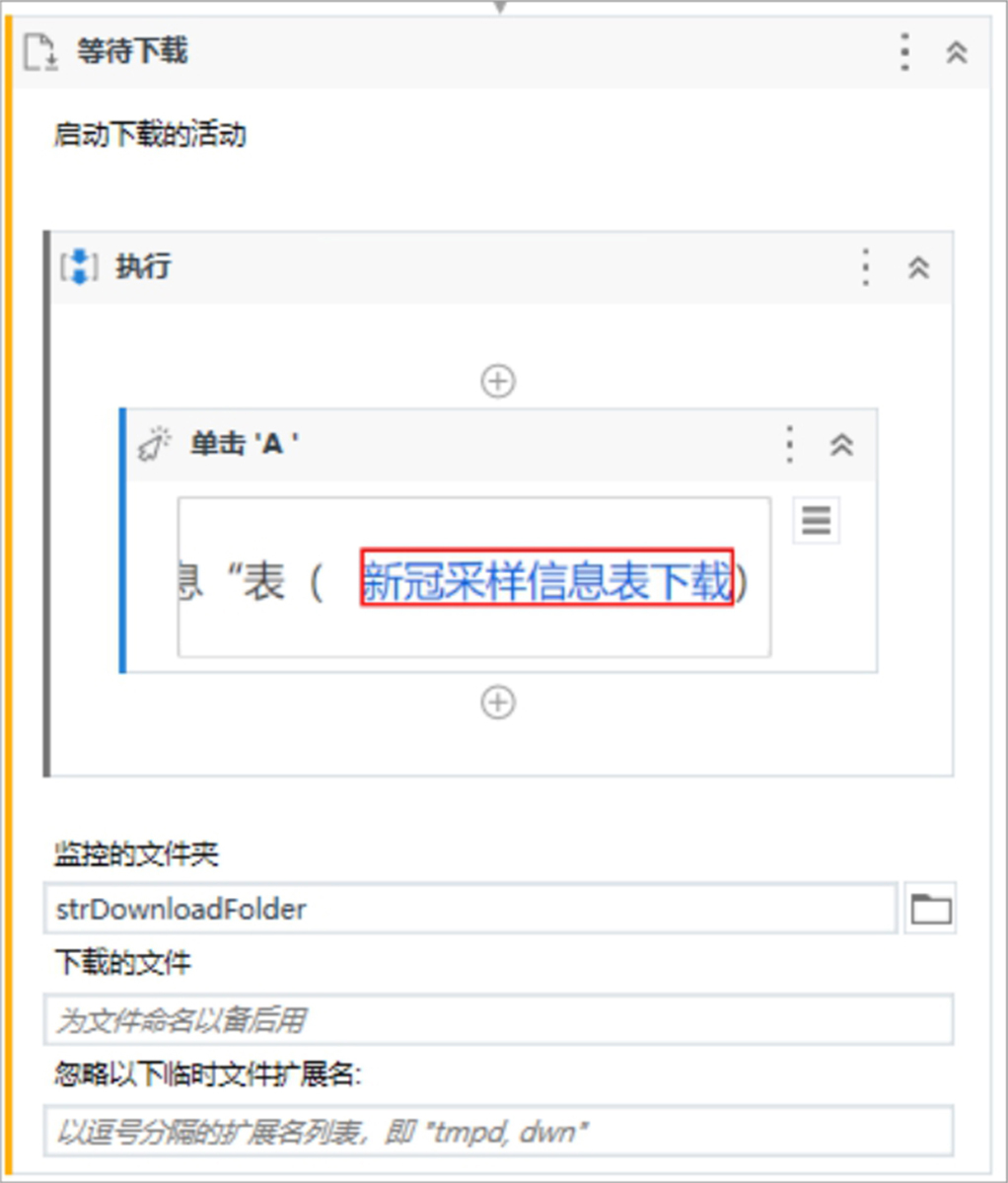

（4）“等待下载”活动的完整设计如图2-43所示。

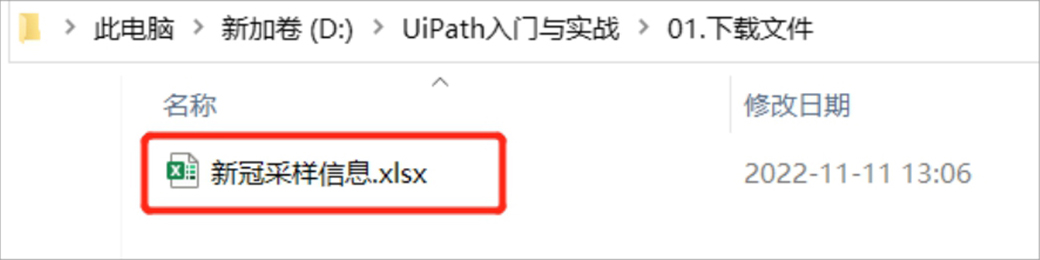

（5）运行流程，查看流程运行结果。鼠标自动单击页面上的“新冠采样信息表下载”后，流程结束。打开“D:\UiPath入门与实战\01.下载文件”文件夹，看到“新冠采样信息.xlsx”被下载在该文件夹下，如图2-44所示。
图2-43 “等待下载”活动的完整设计
图2-44 “表格准备”模块运行结果
“数据录入与导出”模块主要分为数据录入和表格导出两部分，其整体设计如图2-45所示。数据录入的主要功能是将“表格准备”模块下载得到的“新冠采样信息.xlsx”中的信息录入“新冠病毒采样录入”系统中，表格导出的主要功能是单击“导出”按钮，将系统中的所有数据进行导出操作。
1）数据录入
“数据录入”序列的完整设计如图2-46所示，具体实现步骤如下。
图2-45 “数据录入与导出”模块的整体设计

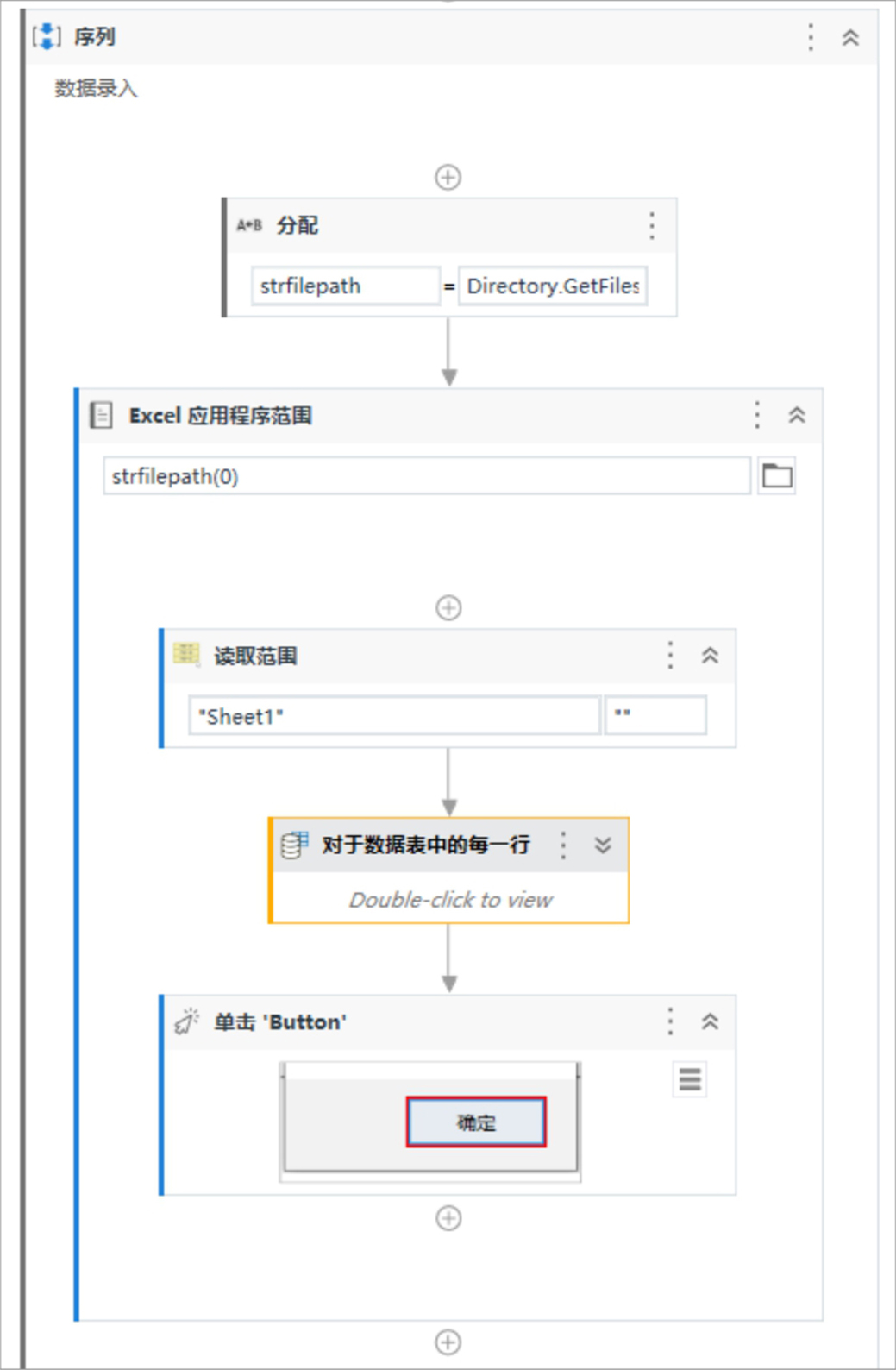

图2-46 “数据录入”序列的完整设计

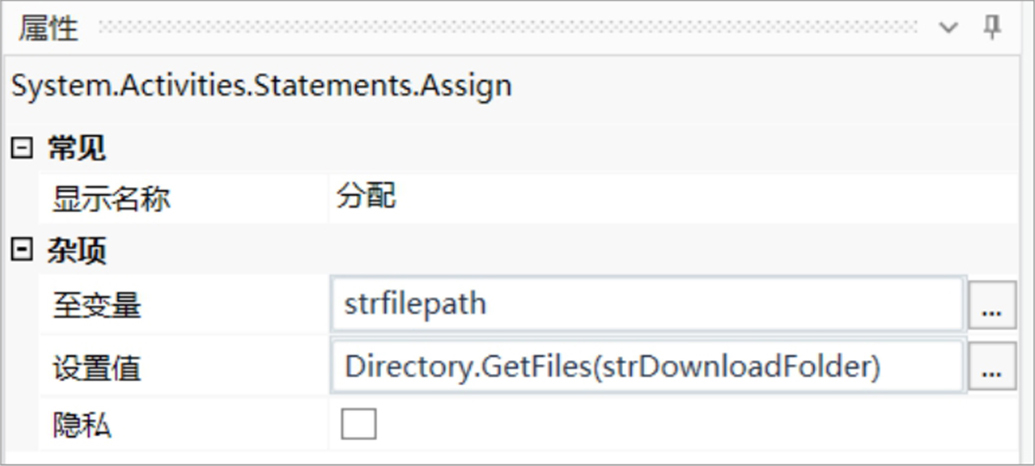

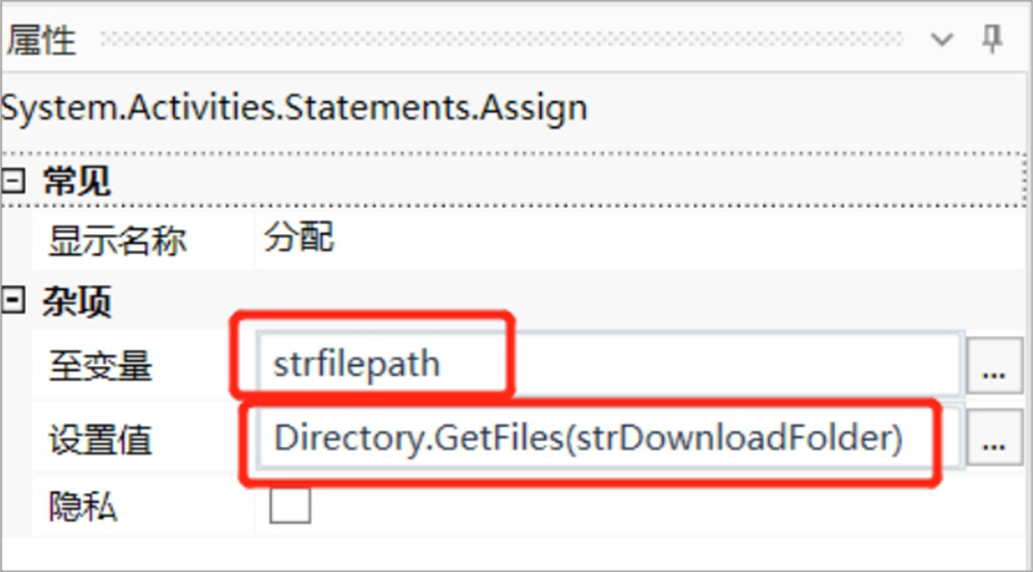

（1）添加一个“分配【Assign】”活动，在左侧输入框中输入变量“strfilepath”，在右侧输入框中输入表达式“Directory.GetFiles（strDownloadFolder）”，用于获取strDownloadFolder指代的文件夹下的Excel文件路径，赋值给strfilepath，其属性面板如图2-47所示。
（2）添加“Excel应用程序范围”控件，在“工作簿路径”输入框中输入“strfilepath（0）”，如图2-48所示。
图2-47 “分配”活动的属性面板

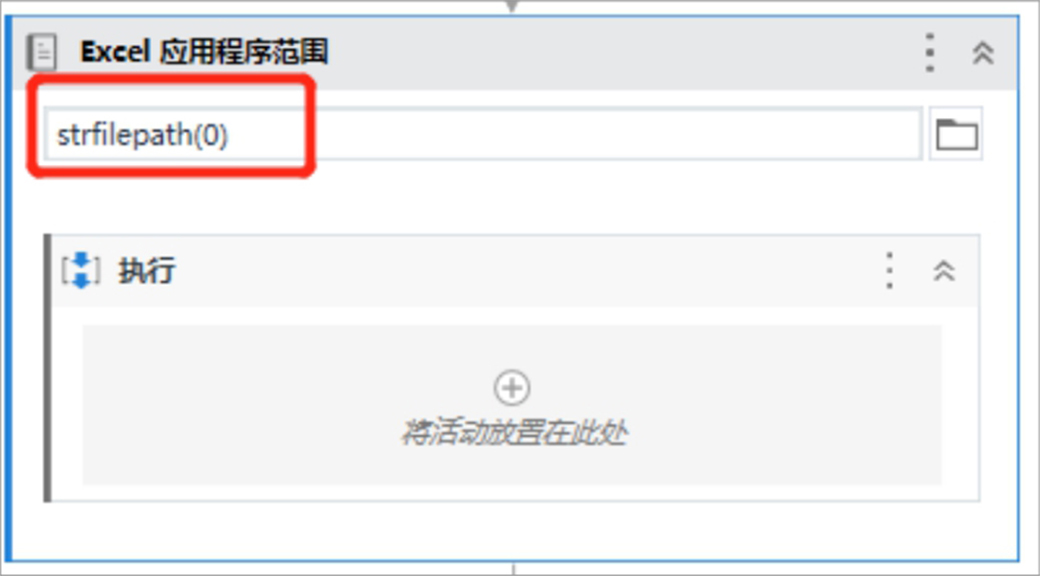

图2-48 “Excel应用程序范围”活动
（3）在“Excel应用程序范围”的执行序列中添加“读取范围【Read Range】”控件，在其属性面板中，设置“输入→工作表名称”为“"Sheet1"”，“输入→范围”为“""”，在“输出→数据表”输入框中创建一个DataTable类型的变量dt_Personal，表示读取Shee1工作表的所有数据，将其赋值给变量dt_Personal，勾选“添加标头”复选框，如图2-49所示。
（4）在“读取范围”活动的下方，添加“对于数据表中的每一行【For Each Row】活动”。在“输入”输入框中输入变量“dt_Personal”，表示遍历数据表dt_Personal的数据，该活动如图2-50所示，其属性面板如图2-51所示。
图2-49 “读取范围”活动的属性面板

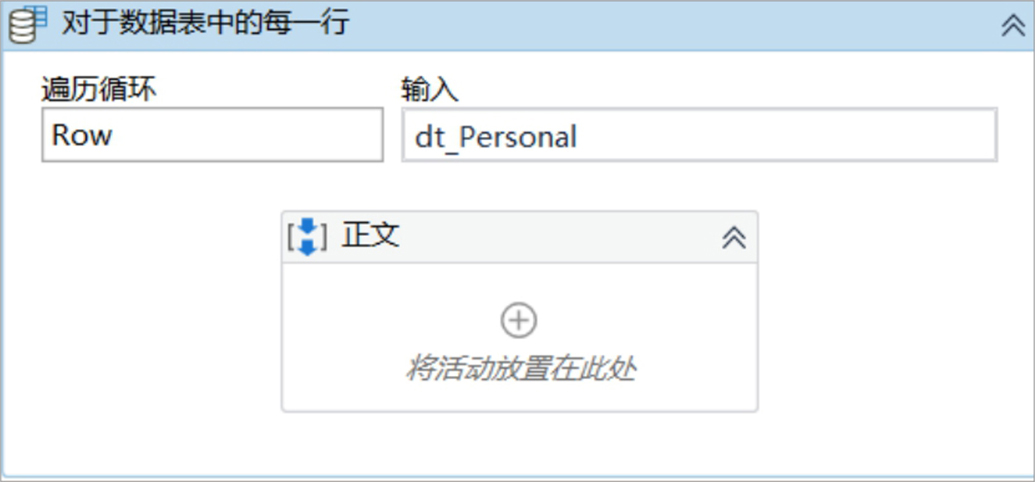

图2-50 “对于数据表中每一行”活动

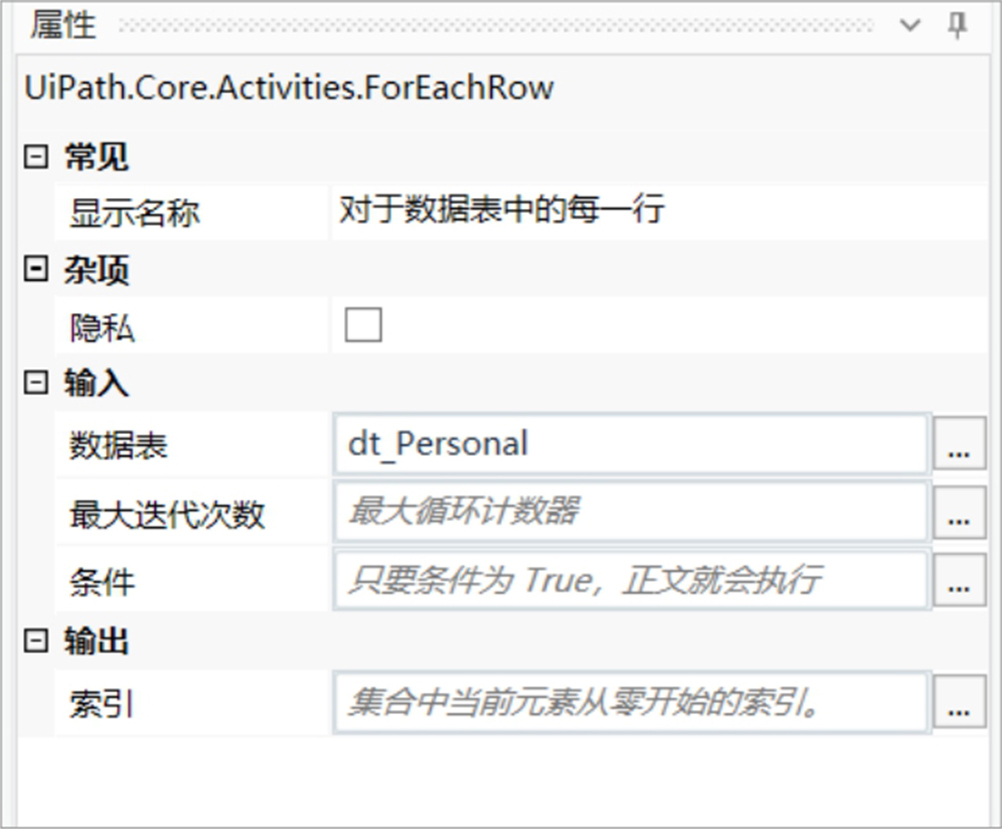

图2-51 “对于数据表中的每一行”活动的属性面板

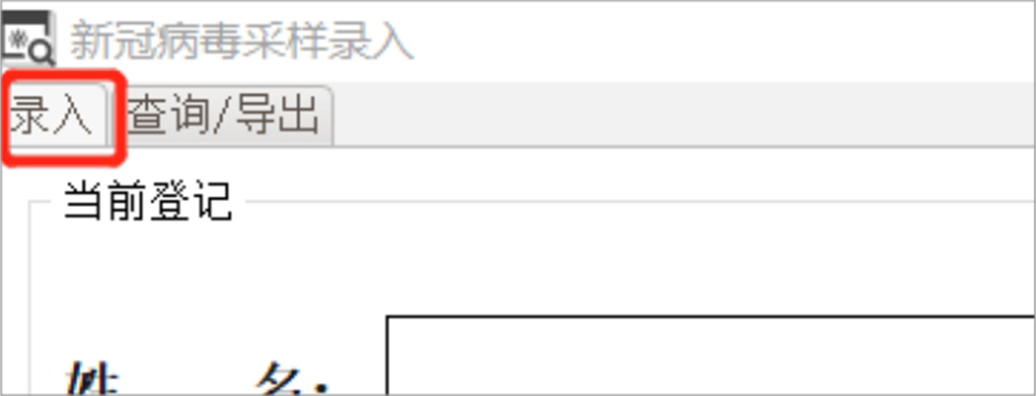

（5）在“对于数据表中的每一行”活动的正文序列中添加“单击【Click】”活动，鼠标单击“指明屏幕处”后，鼠标指针移到“新冠病毒采样录入”系统的“录入”选项卡并单击，确保当前系统界面为“录入”界面，如图2-52所示。

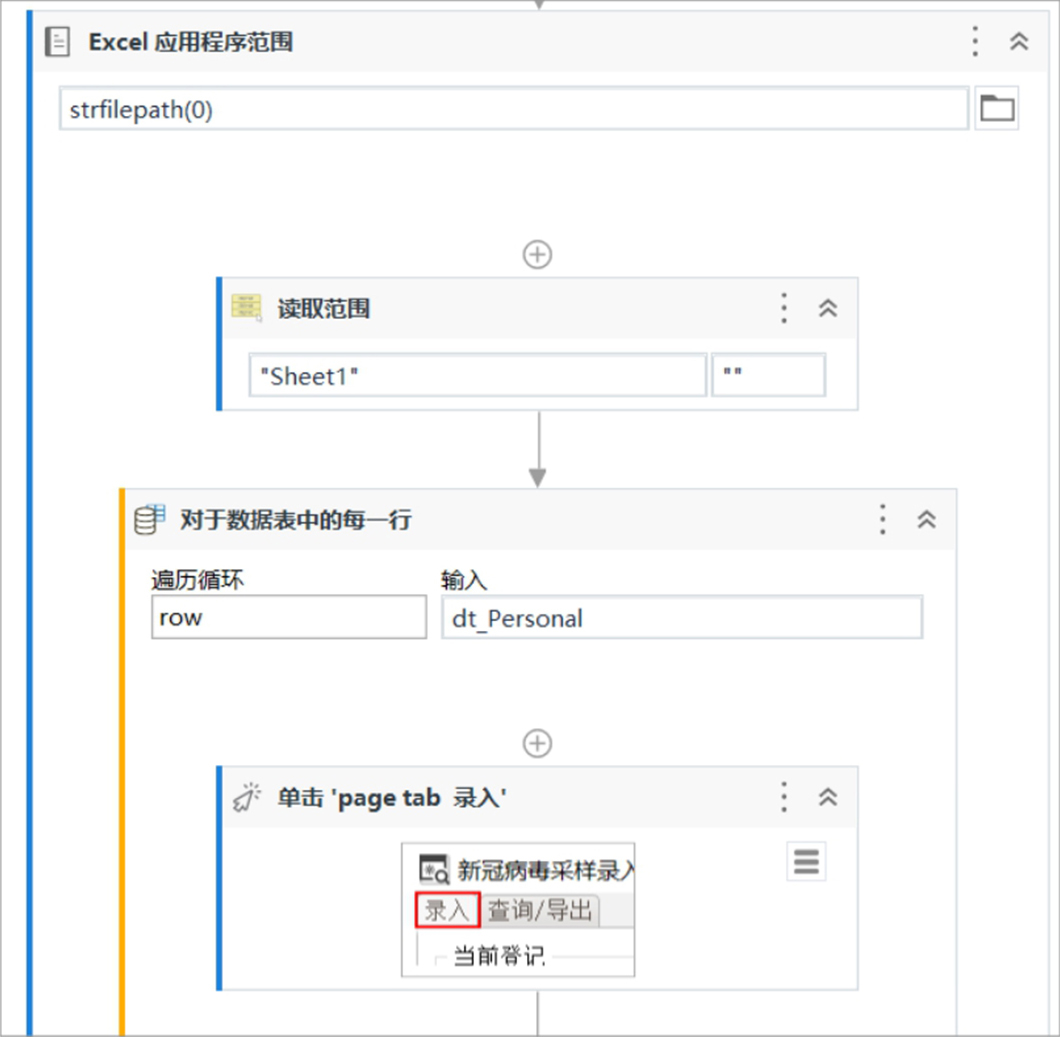

至此，“Excel应用程序范围”的实现如图2-53所示。
图2-52 单击“录入”选项卡
图2-53 “Excel应用程序范围”的实现

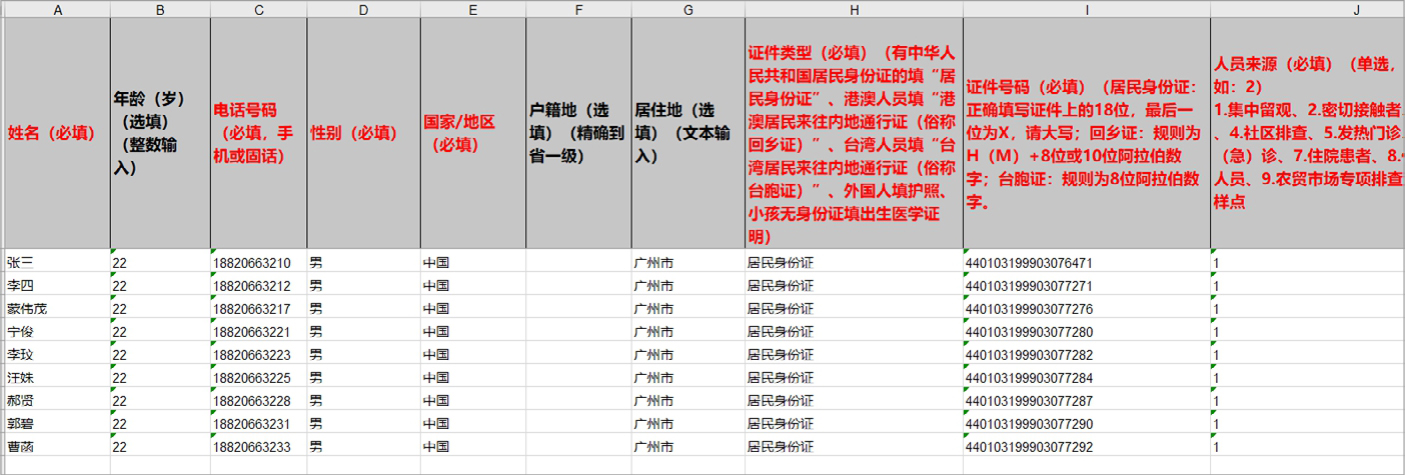

（6）在“对于数据表中的每一行”中实现信息的自动录入。我们需要录入的数据各字段如图2-54所示，需要将每行数据录入“新冠病毒采样录入”系统对应的各字段中。

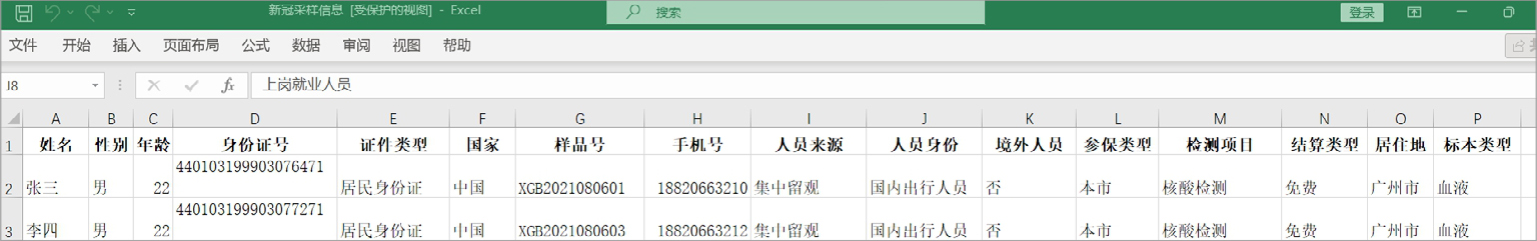

图2-54 “新冠采样信息.xlsx”中的数据
“新冠病毒采样录入”系统中的数据录入形式主要有2类，分别为文本输入类型和下拉选择类型。对于文本输入类型，我们使用“输入信息”活动来实现；对于下拉选择类型，我们使用“选择项目”活动来实现。下面对这两类录入的实现方式进行详细描述。
①文本输入类型的字段有姓名、年龄、身份证号、样品号、手机号、居住地这6个字段，以“姓名”为例，实现方式如下，其他字段输入的实现与之一致。
（a）在“单击page tab录入”活动的下方，添加一个“输入信息【Type Into】”活动，单击“指明在屏幕上”，如图2-55所示。

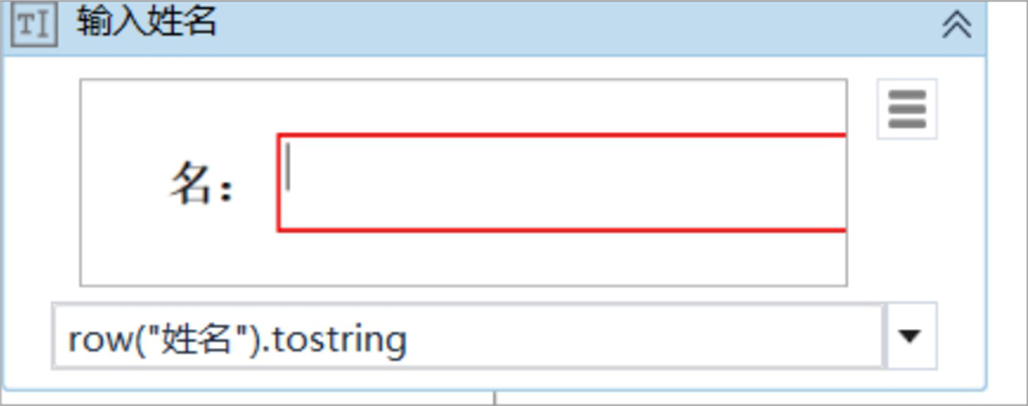

（b）鼠标指针移动到“新冠病毒采样录入”系统录入界面的“姓名”输入框，单击鼠标左键进行选中操作。然后，在输入框中输入表达式“row（"姓名"）.tostring”，表示将行变量row的姓名列的值输入“姓名”输入框中，如图2-56所示。

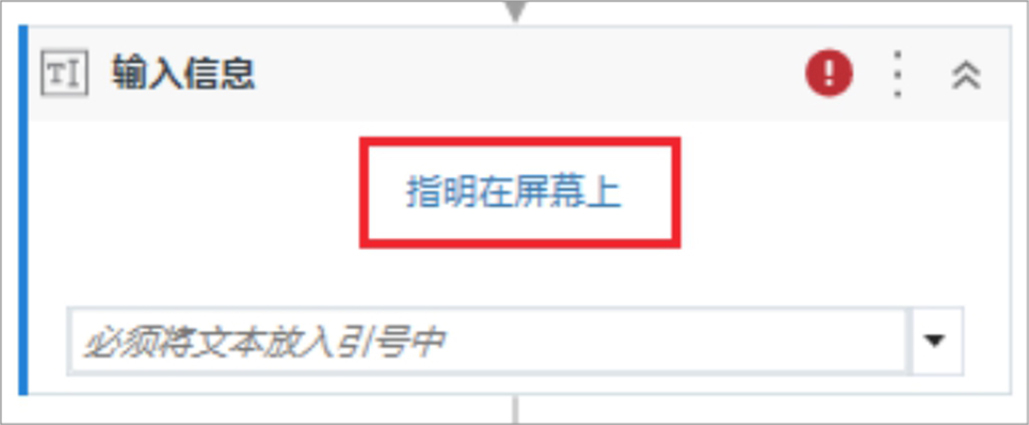

图2-55 添加“输入信息”活动
图2-56 “输入姓名”活动

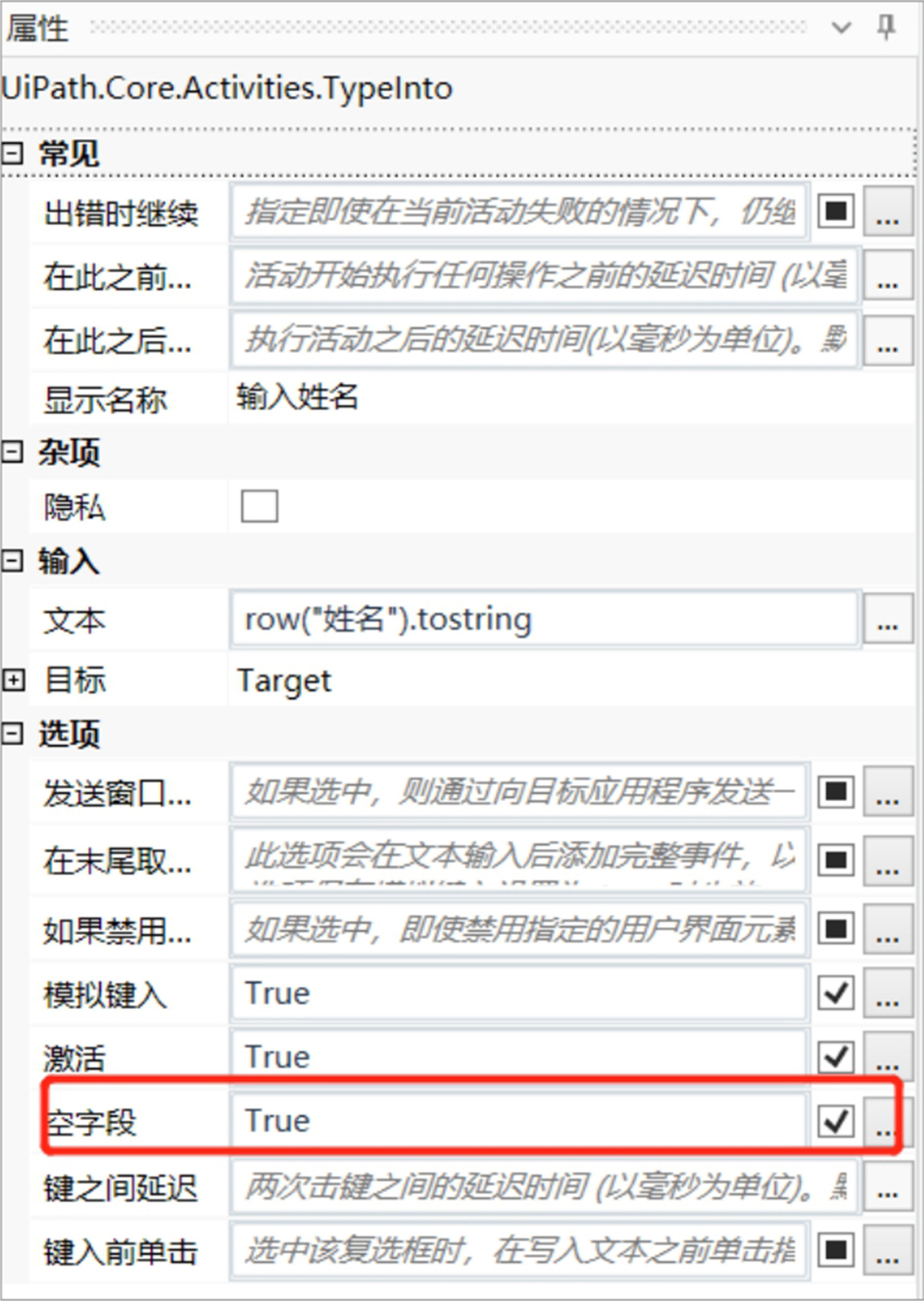

图2-57 “输入姓名”活动的属性面板
（c）在属性面板中，将活动的“显示名称”更新为“输入姓名”，并设置“模拟键入”和“空字段”为True，如图2-57所示。
②下拉选择类型的字段有性别、证件类型、国家、人员来源、人员身份、境外人员、参保类型、标本类型、检测项目、结算类型共10个字段，以“性别”为例，实现方式如下，其他字段输入的实现与之一致。

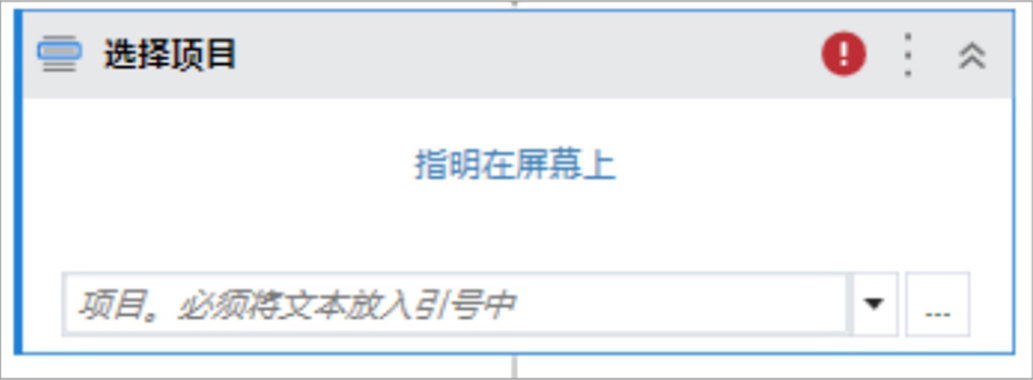

（a）添加“选择项目【Select Item】”活动，单击“指明在屏幕上”，如图2-58所示。

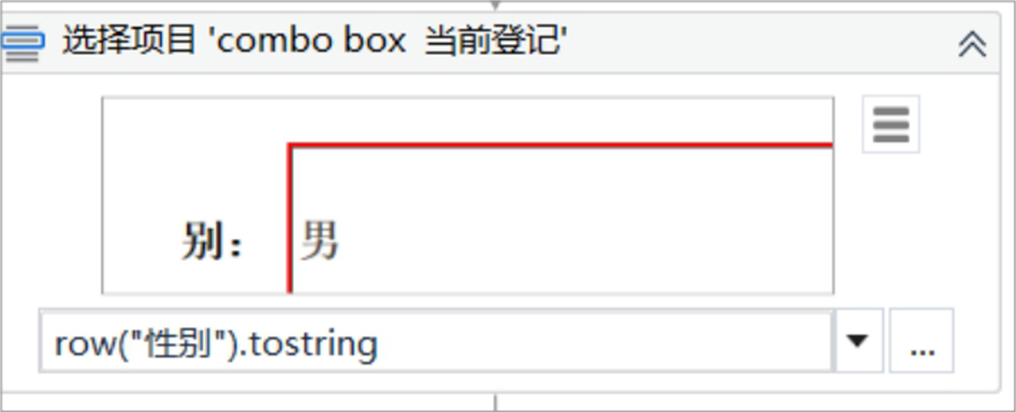

（b）鼠标指针移至“新冠病毒采样录入”系统录入界面的“性别”下拉框，单击鼠标左键进行选中操作。然后，在输入框中输入表达式“row（"性别"）.tostring”，表示在下拉列表中选择与行变量row的性别列的值一致的值，如图2-59所示。
图2-58 添加“选择项目”活动
图2-59 选择项目-性别
（7）将所有字段的抓取和录入实现之后，需要单击“录入”界面中的“保存”按钮，对这条记录进行保存操作，具体实现方式如下。

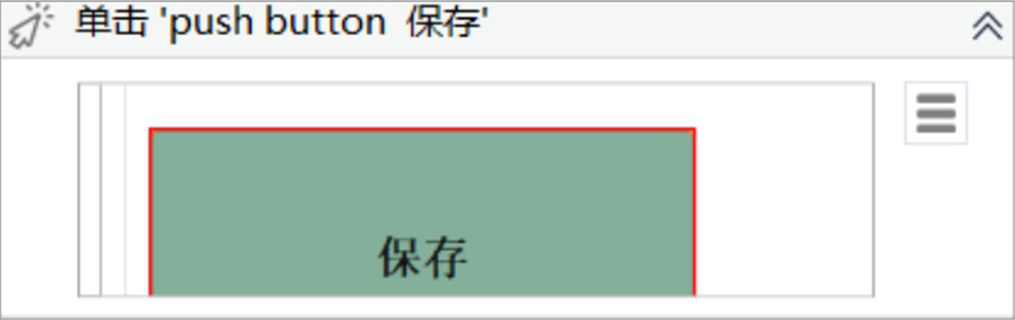

①选择“单击【Click】”活动，指明在“保存”位置，保存当前数据，如图2-60所示。

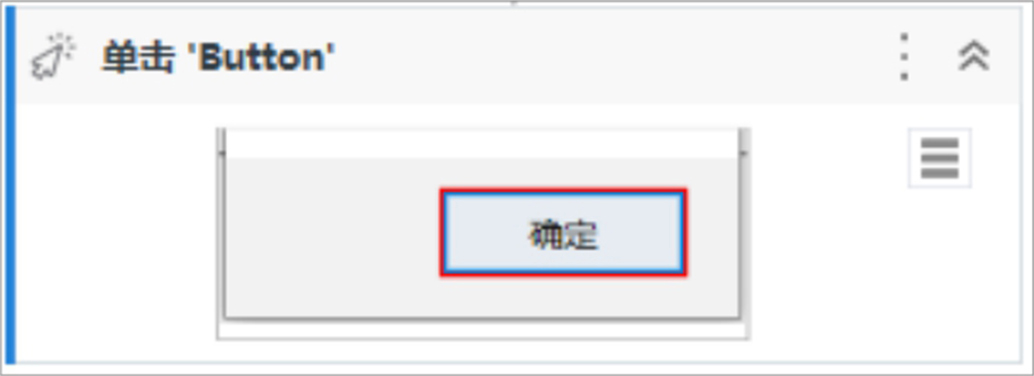

②选择“单击【Click】”活动，指明在“确定”位置，确保所有数据已录入，如图2-61所示。
图2-60 单击“保存”按钮
图2-61 单击“确定”按钮
2）表格导出

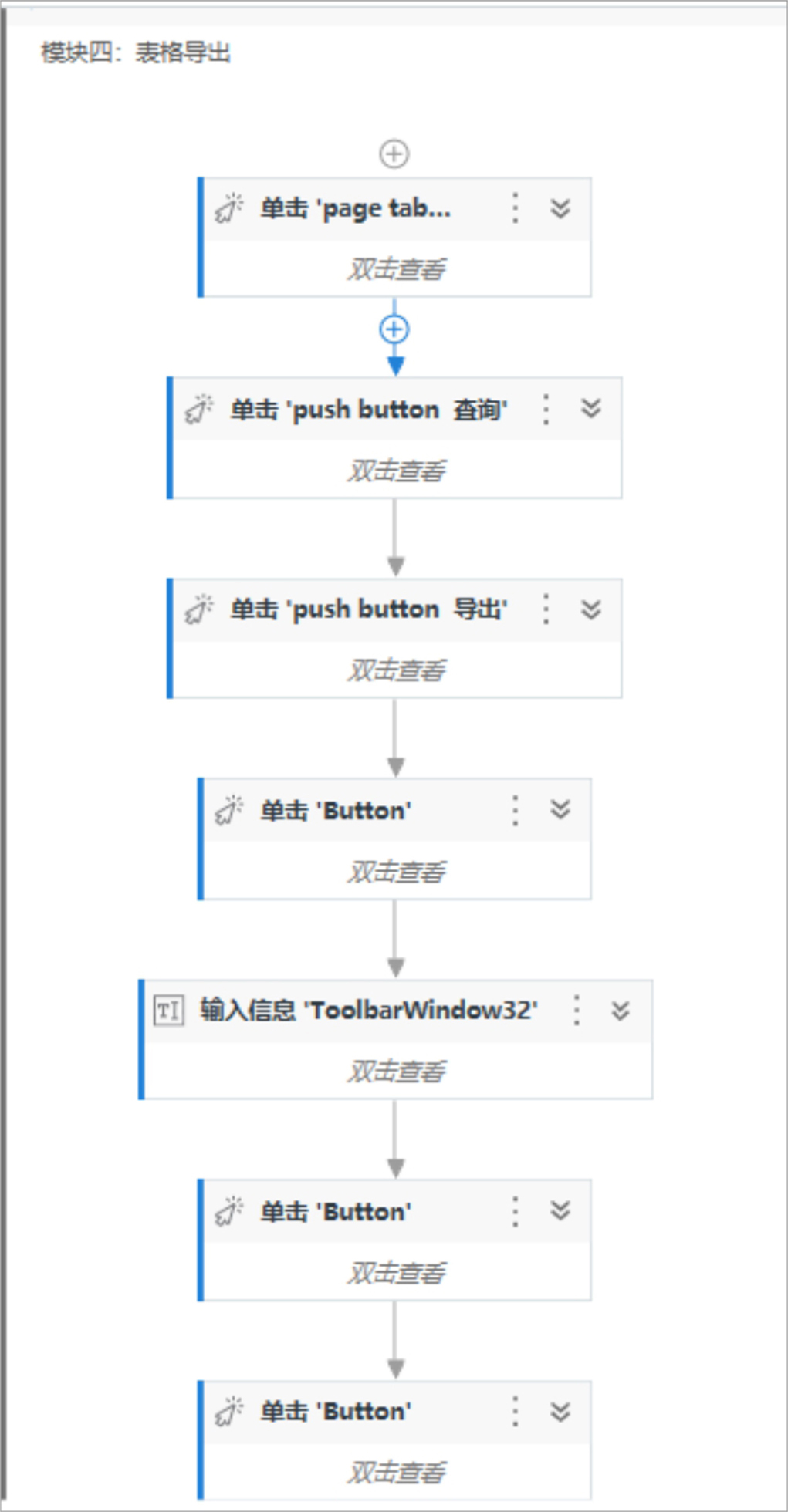

“表格导出”主要是将录入的新冠信息表格导出至本地，该模块的流程设计如图2-62所示，具体实现步骤如下。
（1）在“数据录入”序列的下方，添加一个“序列”活动，将其“显示名称”更新为“导出”。
（2）在活动面板搜索“单击【Click】”活动，将其拖曳至“导出”序列中，单击“指明在屏幕上”后将鼠标指针移至“新冠采样系统信息录入”界面的“查询／导出”按钮，单击后进行元素选择，如图2-63所示。

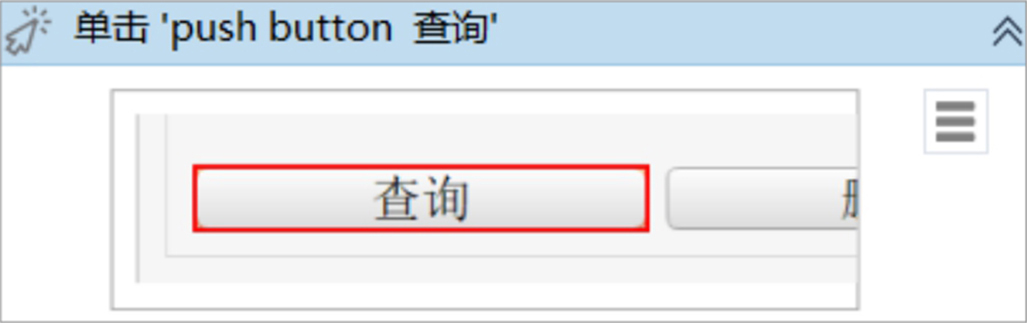

（3）添加“单击【Click】”活动，单击“指明在屏幕上”后将鼠标指针移至“查询”按钮，单击后进行元素选择，如图2-64所示。
（4）添加“单击【Click】”活动，单击“指明在屏幕上”后将鼠标指针移至“导出”按钮，单击后进行元素选择，如图2-65所示。

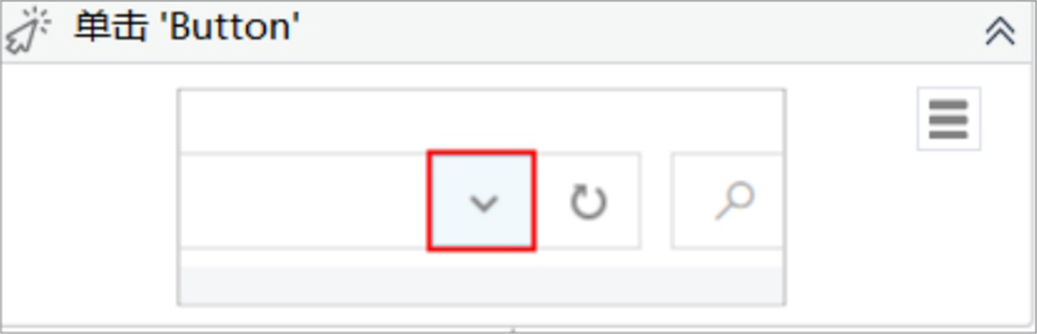

（5）添加“单击【Click】”活动，单击“指明在屏幕上”后将鼠标指针移至“数据导出”窗口的文件夹选择下拉框位置，单击后选中该元素，如图2-66所示。
图2-62 “表格导出”流程设计图

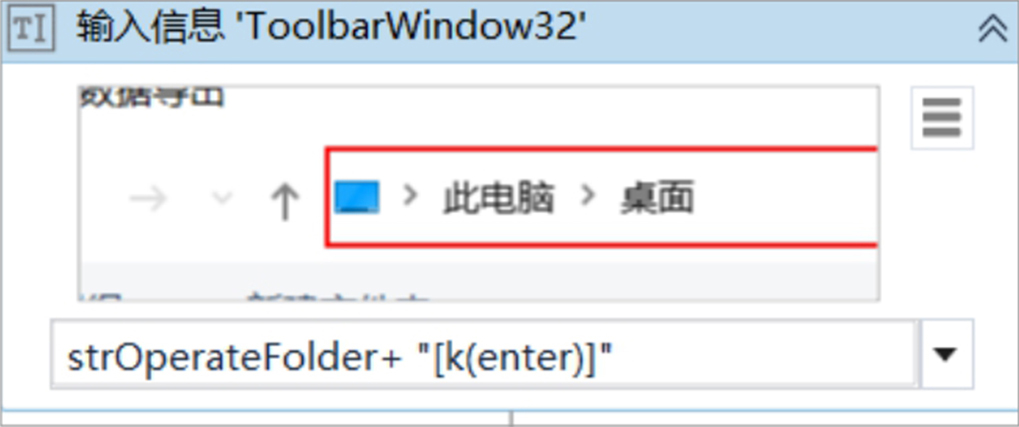

（6）添加“输入信息【Type Into】”活动，单击“指明在屏幕上”后将鼠标指针移至文件路径输入框区域，单击后选中该元素，然后在该活动的输入框中输入“strOperateFolder+"[k（enter）]"”，表示输入strOperateFolder指代的文件路径后按Enter键进行提交，如图2-67所示。

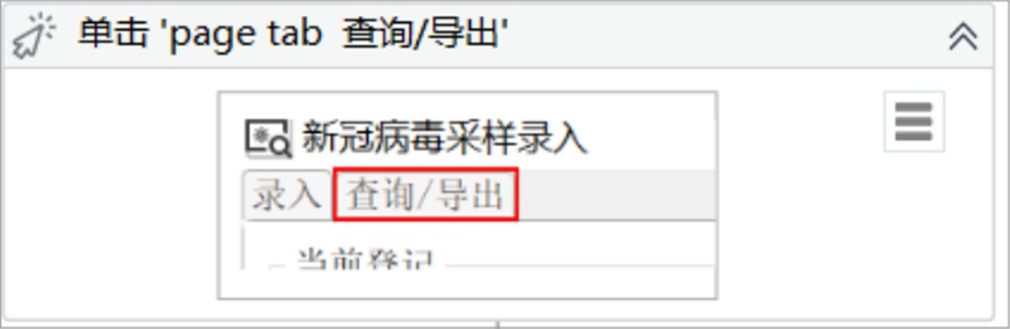

图2-63 单击“查询／导出”按钮
图2-64 单击“查询”按钮

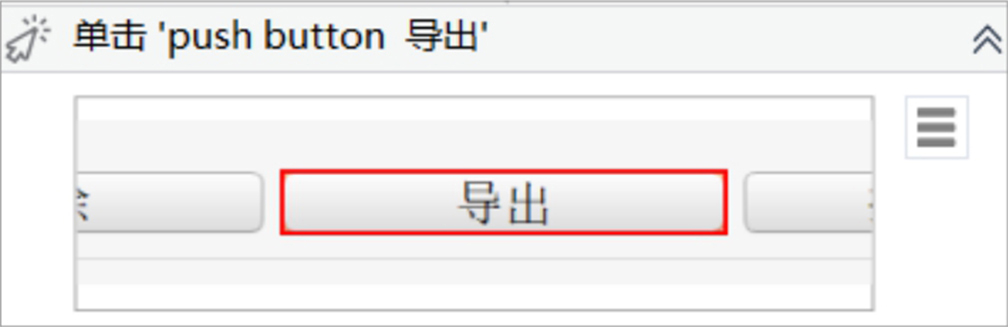

图2-65 单击“导出”按钮
图2-66 单击“下拉框”位置

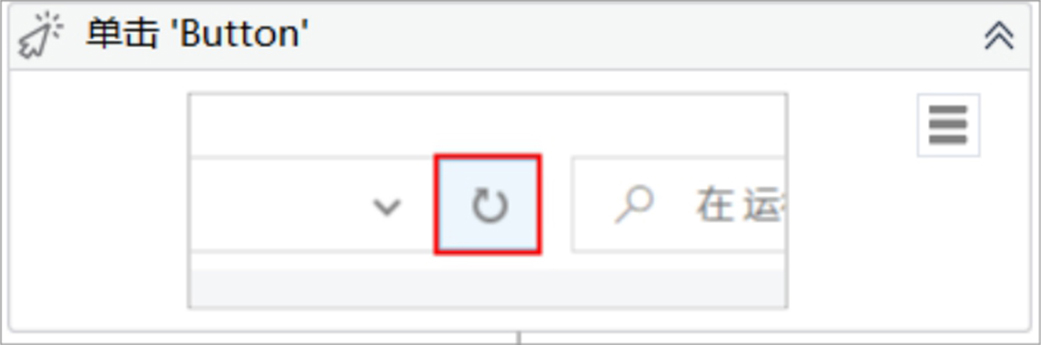

（7）添加“单击【Click】”活动，单击“指明在屏幕上”后将鼠标指针移至刷新区域，单击后选中该元素，如图2-68所示。
图2-67 输入信息
图2-68 单击“刷新”

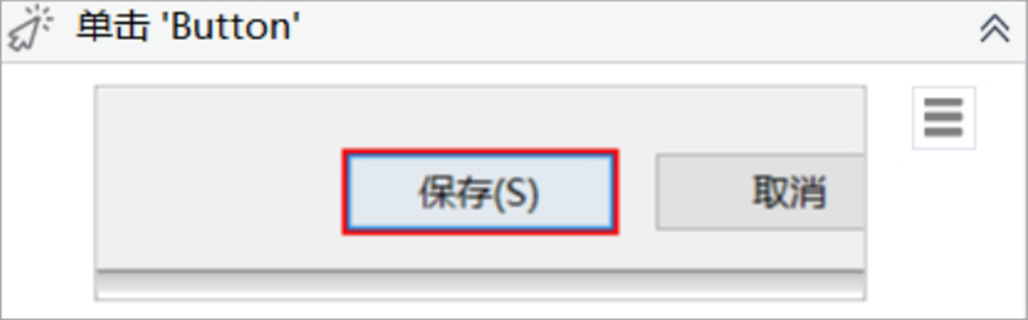

（8）添加“单击【Click】”活动，单击“指明在屏幕上”后将鼠标指针移至“保存”按钮，单击后选中该元素，如图2-69所示。

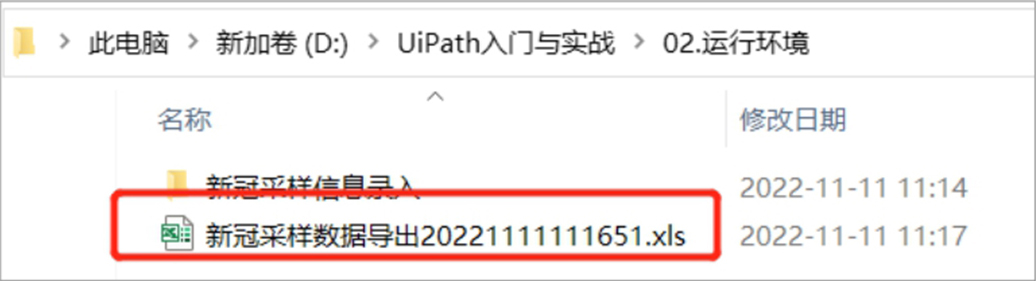

至此，表格导出模块开发完成。运行该模块后，新冠采样数据被导出保存在“D:\UiPath入门与实战\02.运行环境”下，如图2-70所示。
图2-69 单击“保存”按钮
图2-70 导出数据
双击该Excel文件查看表格数据，如图2-71所示。
图2-71 查看表格数据
“数据校验”模块主要是针对已导出的数据进行非空值的校验，流程设计如图2-72所示，具体实现步骤如下。
（1）在“数据导入与导出”序列的下方添加一个“序列”活动，将其“显示名称”更新为“数据校验”。

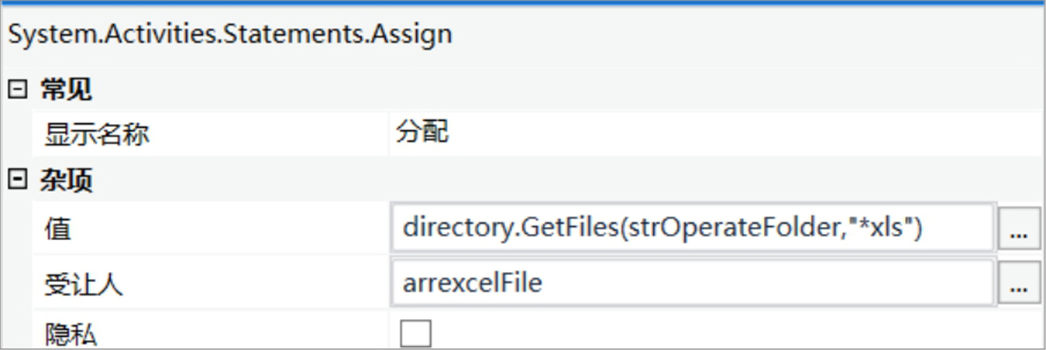

（2）在“数据校验”序列中添加一个“分配【Assign】”活动，在“值”输入框中输入表达式“directory.GetFiles（strOperateFolder，"*xls"）”，在“受让人”输入框中创建String[]类型的变量arrexcelFile，其属性面板如图2-73所示。

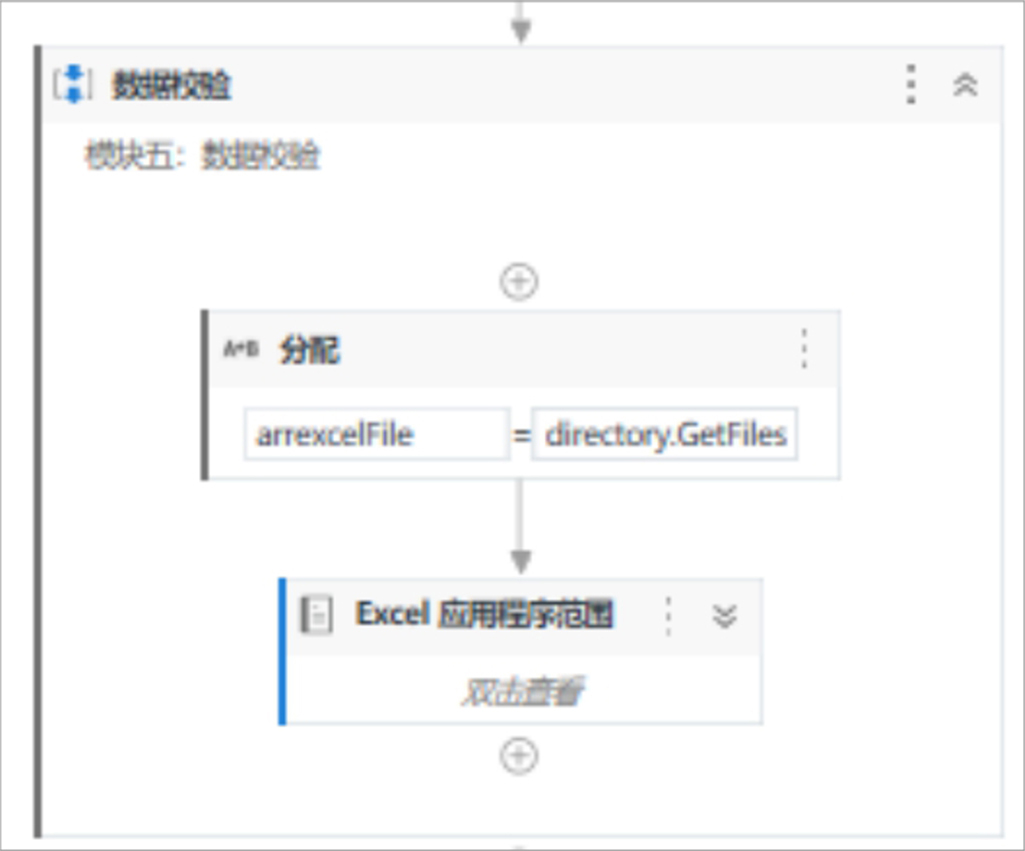

图2-72 “数据校验”模块的流程设计图
图2-73 “分配”活动的属性面板

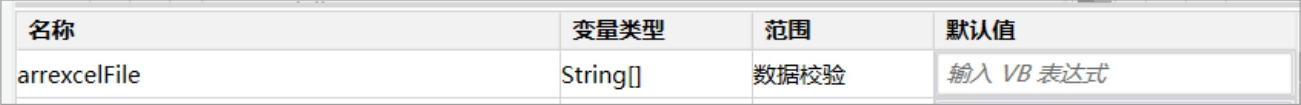

该活动获取了strOperateFolder所指代的路径下的所有Excel文件的路径，赋值给变量arrexcelFile，此处arrexcelFile的类型字符串集合在变量面板中arrexcelFile，如图2-74所示。
图2-74 变量面板arrexcelFile

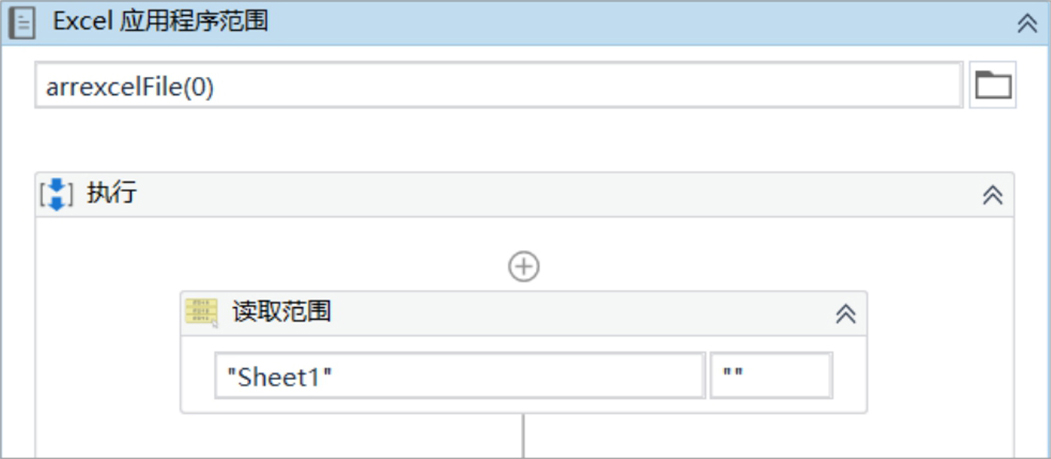

（3）在“分配”活动的下方添加“Excel应用程序范围”活动，在“工作簿路径”输入框中输入“arrexcelFile（0）”，其属性面板如图2-75所示。

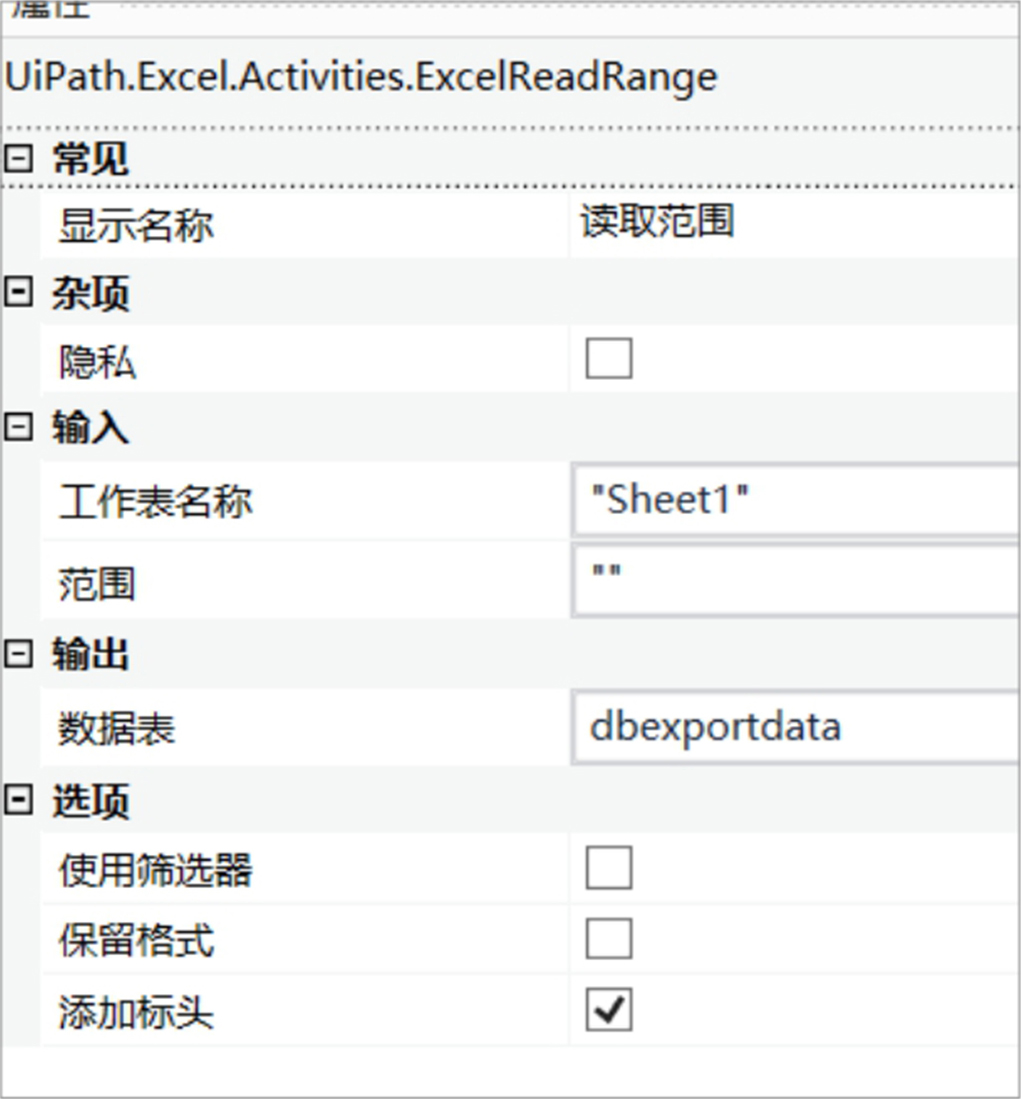

（4）在“Excel应用程序范围”中添加“读取范围”活动，在“工作表名称”的输入框中输入“"Sheet1"”，在“范围”输入框中输入“""”，在“输出→数据表”输入框中创建DataTable类型的变量dbexportdata，勾选“添加标头”复选框，表示读取Sheet1工作表的所有数据后赋值给变量dbexportdata。该活动如图2-76所示，其属性面板如图2-77所示。

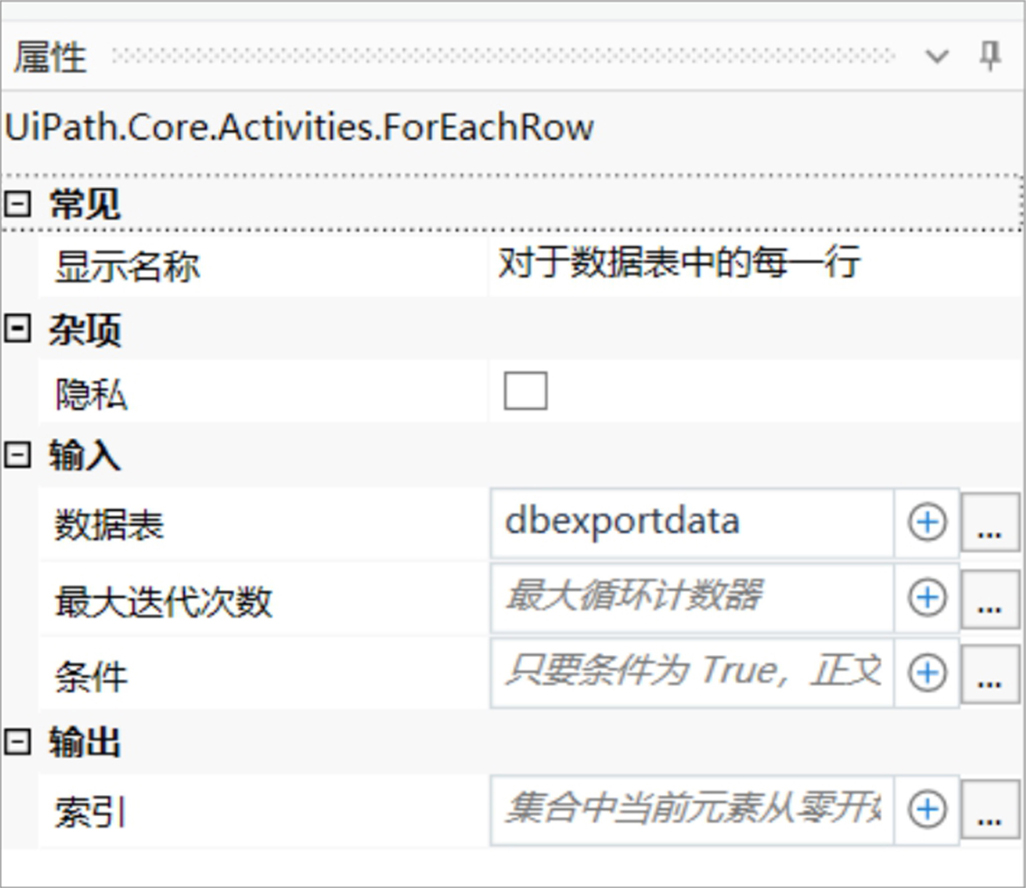

（5）在“读取范围”活动的下方添加“对于数据表中的每一行【For Each Row】”活动，在“输入”输入框中输入变量dbexportdata，其属性面板如图2-78所示。
图2-75 “Excel应用程序范围”活动属性面板
图2-76 “读取范围”活动
图2-77 “读取范围”活动的属性面板
（6）在“对于数据表中的每一行”执行中添加“调用方法【Invoke Method】”活动，通过该活动，我们构建一个名为listdata的集合，调用字符串集合的Add方法将dbexportdata的每一行记录作为一个字符串添加到listdata集合中。在“MethodName”输入框中输入“Add”，在“TargetObject”输入框中创建一个List<String>类型的变量“listdata”，该活动如图2-79所示。
图2-78 “对于数据表中的每一行”活动的属性面板

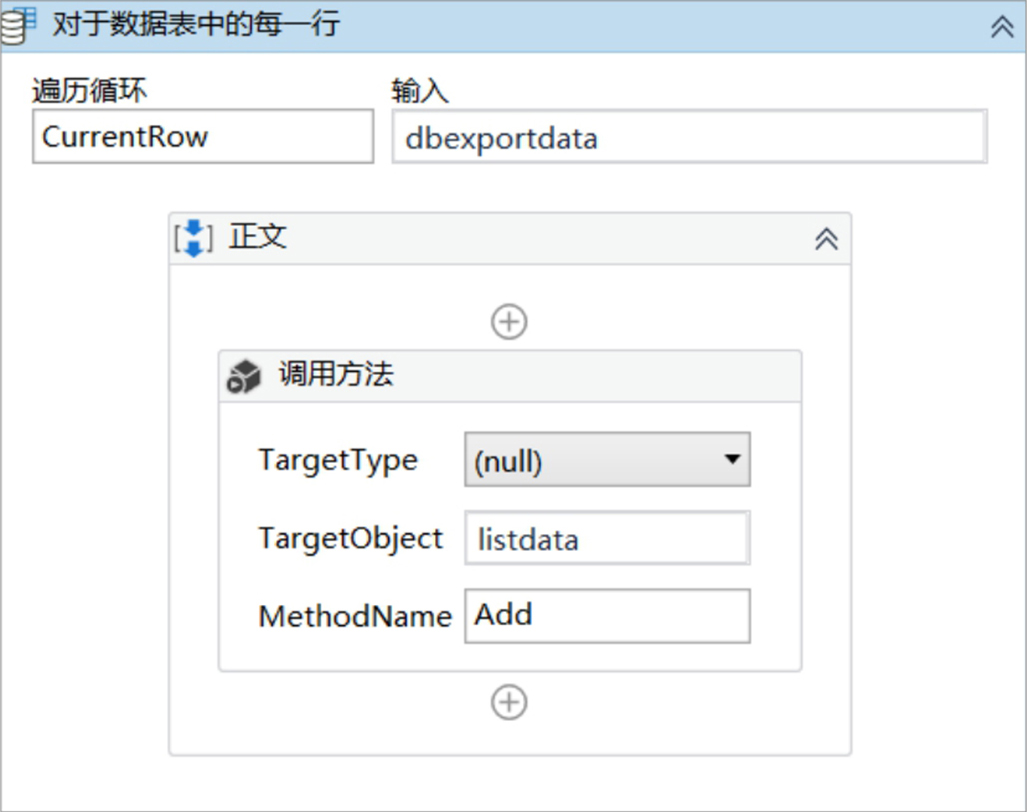

图2-79 “调用方法”活动

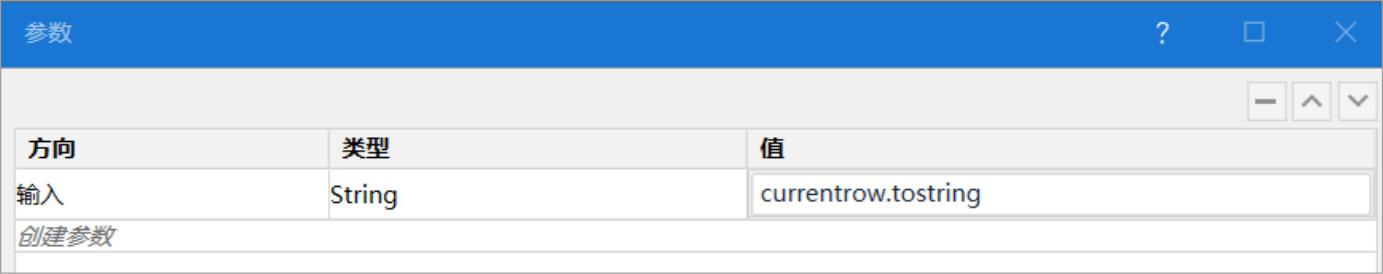

在其属性面板中单击“参数”的“…”按钮，显示“参数”配置窗口。设置该参数的方向为“输入”，类型为“String”，值为“currentrow.tostring”，如图2-80所示。
图2-80 “参数”配置窗口

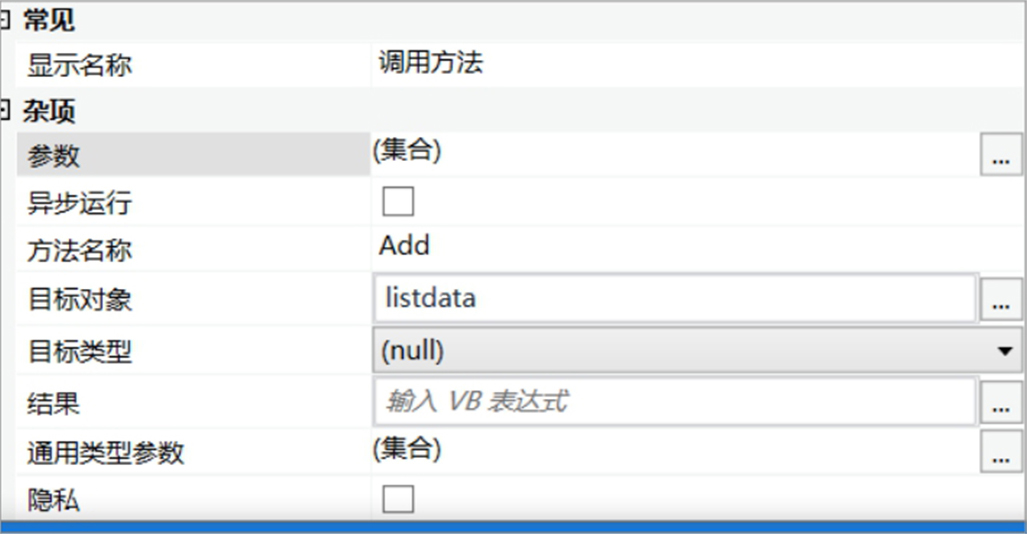

该活动的属性面板如图2-81所示。
（7）通过遍历变量listdata中是否有空值，来完成数据的校验。
①在“对于数据表中的每一行”活动下方，添加“遍历循环【For Each】”活动，在“输入”输入框中输入变量“listdata”，如图2-82所示。
图2-81 “调用方法”活动的属性面板

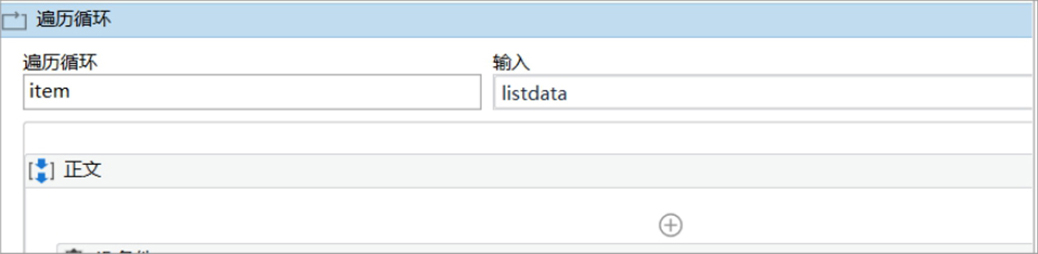

图2-82 “遍历循环”活动
②在循环体内添加“IF条件”活动，在“条件”输入框中输入表达式“item.ToString.IsNullOrEmpty”来进行是否为空值的判断。
③在Then中添加“写入行”活动，在Text输入框中输入“该行有空值，请检查”，并添加“附加行”活动，在“文本”输入框中输入“该行有空值，请检查”，在“写入文件名”输入框中输入“Result.txt”，表示当存在空值时，输出日志信息，并且在Result.txt中记录该日志信息。
④在Else中添加“消息框”活动，在“文本”输入框中输入“校验无误”，表示当不存在空值时，弹框显示“校验无误”。
这部分的具体流程实现如图2-83所示。

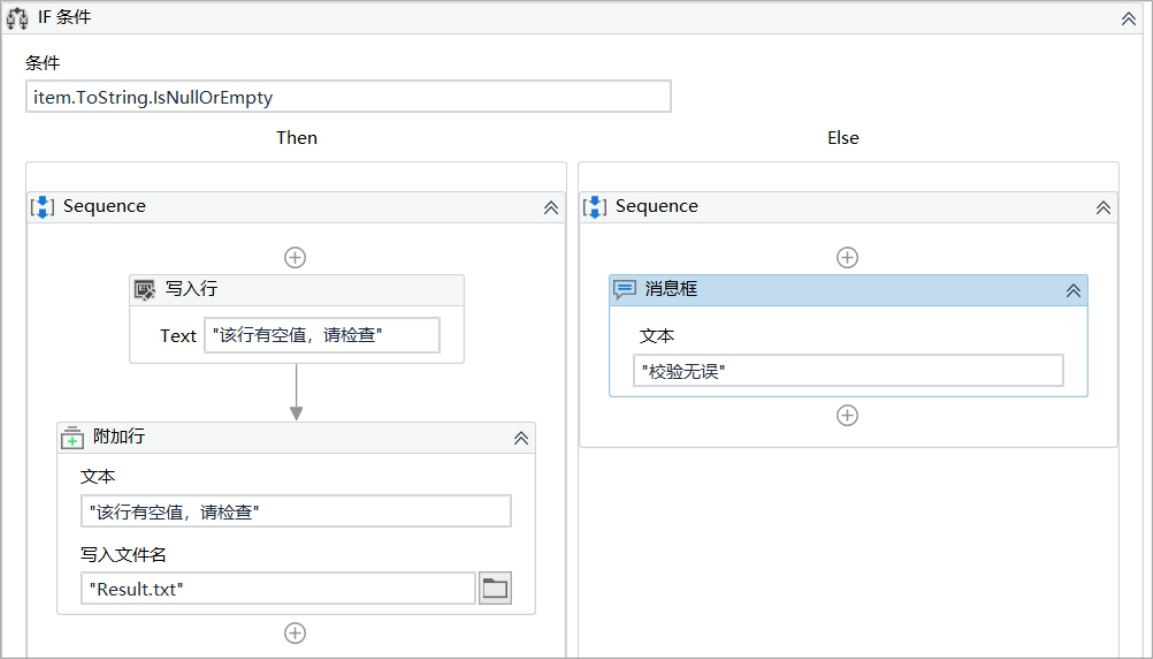

图2-83 IF条件判断及日志输出
本RPA流程通过RPA自动下载新冠采样信息系统和信息表，并解压压缩包文件，读取Excel数据，实现系统数据的自动录入及下拉框选择、文件导出及数据校验。
