通过前面的介绍，相信读者对主流的视频编解码技术有了充分的了解，下面我们就把前面介绍的各个部分融会贯通，展示一套完整的视频处理流程。当然这里只是一个理论上的概念性流程图，具体的每个小部分都会有无穷多的变化，就好像武侠书里说的那样，招式是固定的，但是临阵对敌的变化是无穷的，而且每个小部分都有自己独特的定义。所以要具体实现某个标准的时候，差之毫厘，谬以千里，如果你不是要实现底层的编解码器的话，就没有必要去理会了。目前的应用都是调用具体的编解码库，所以基本上不需要考虑准确性，只需要考虑具体的参数配置。理论上视频编码操作的基本流程如图1-6所示。

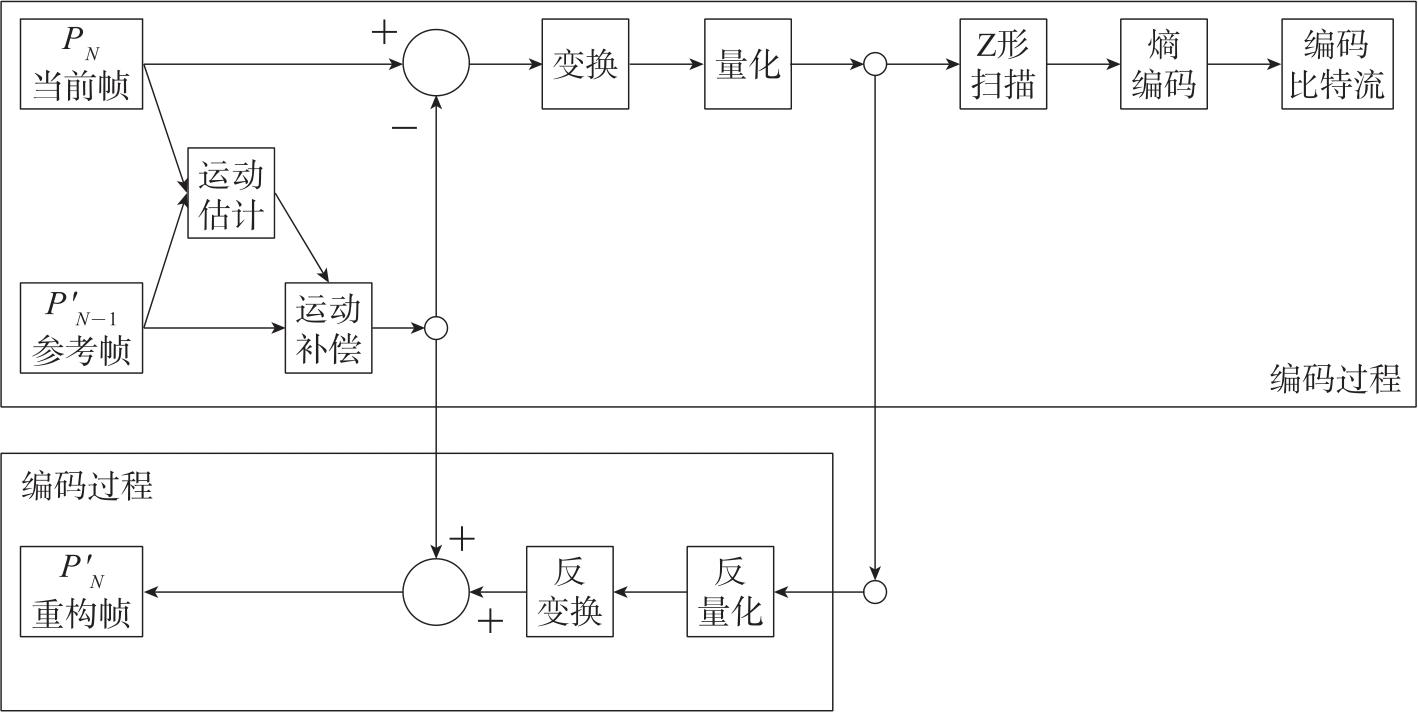

图1-6 视频编码操作的基本流程
首先，当前图像被分割成多个块，对每个块进行时域到频域的变换，然后对变换后的残差系数进行量化，接着进行Z形扫描将低频分量集中，通过可变长编码（Variable Length Coding，VLC）得到比特流，就得到了一个独立压缩的静态图像，也就是常说的独立编码帧（I帧），然后解码端对该比特流进行滤波、反量化、反变换等操作之后重新恢复成一帧图像，一般称之为重构帧（reconstructed frame），重构帧可以作为后续待编码图像的参考帧。对于一幅新进的图像，寻找与当前重构帧最匹配的部分，也就是常说的运动估计，按照当前系统的精度和算力要求，找到一幅合适的匹配图像之后，对当前图像和匹配后的图像进行差运算，得到图像残差值，然后再对残差值按照独立图像的编码方式进行编码，最后得到比特流，也就是常说的帧间编码帧，例如P帧和B帧。需要注意的是，重构图像可以有多幅，参考帧就可以有多幅，并不一定要参考前一幅图像，当然仅仅参考前一帧图像的重构帧是最简单的方式，这样一段视频图像就编码完成了。
