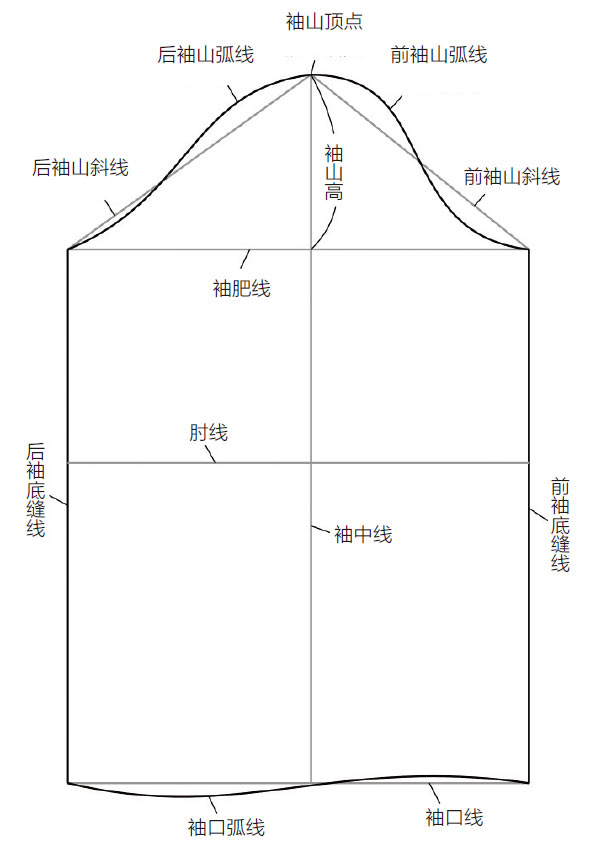

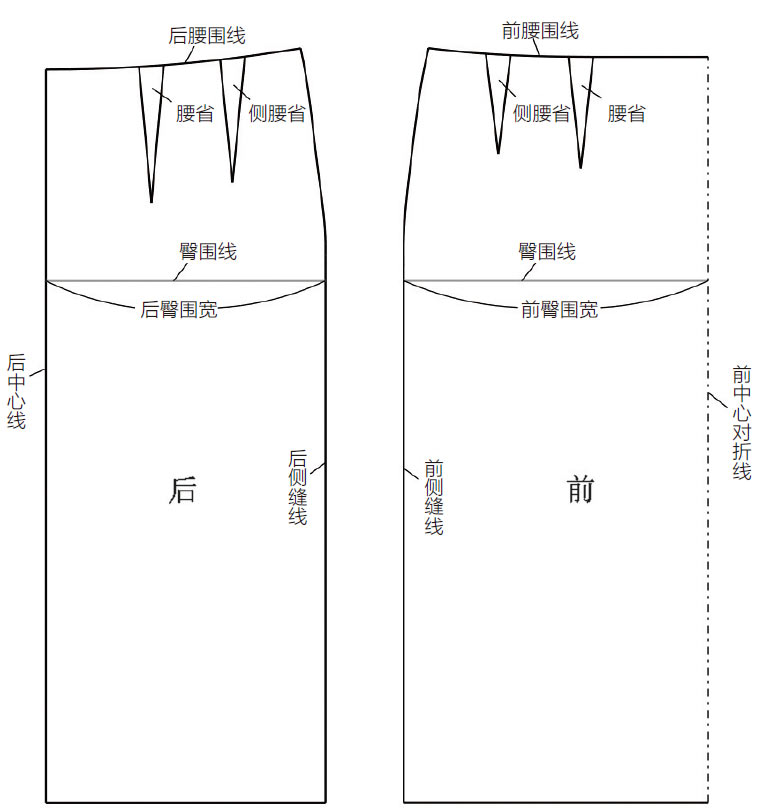

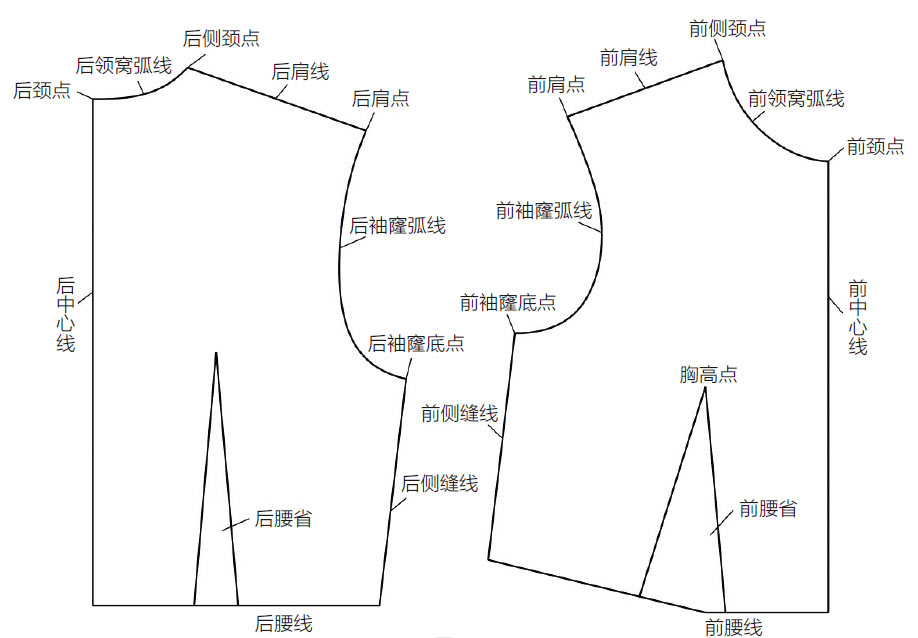

在纸样制版的过程中，会涉及很多结构线、辅助线和点等，它们都有自己的名称，并且在人体上也有一个与之相对应的名称。记住这些名称，有助于我们在制图时快速理解和找到对应的数据和位置。本书讲的是洛丽塔洋装的制版制图方法，所以会涉及女装的衣原型、袖原型和裙原型，三者及各部位名称分别如图2-2~图2-4所示。
图2-2
图2-3
图2-4
制图时，服装中各部位通常使用英文缩写来表示，英文缩写简单、好记、易标注，考虑其在国际上的通用性，这也有利于各国的服装专业人员进行交流。服装涉及的名称很多，本书不会都用到，学习和使用本书的内容了解表2-1所示的名称的英文缩写即可。

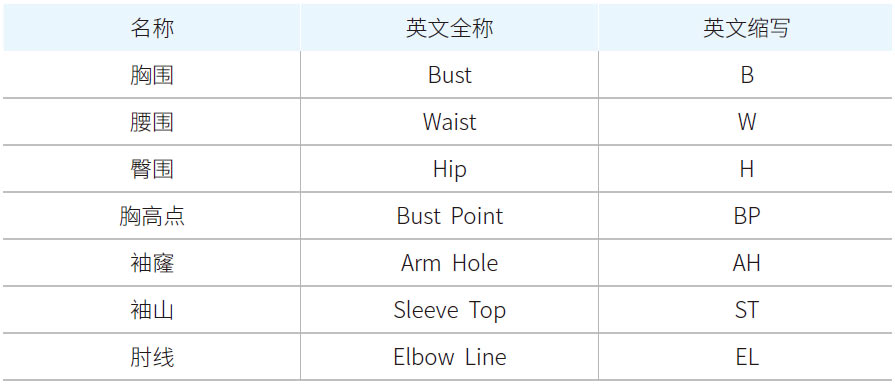

表2-1 服装制图中的名称英文缩写

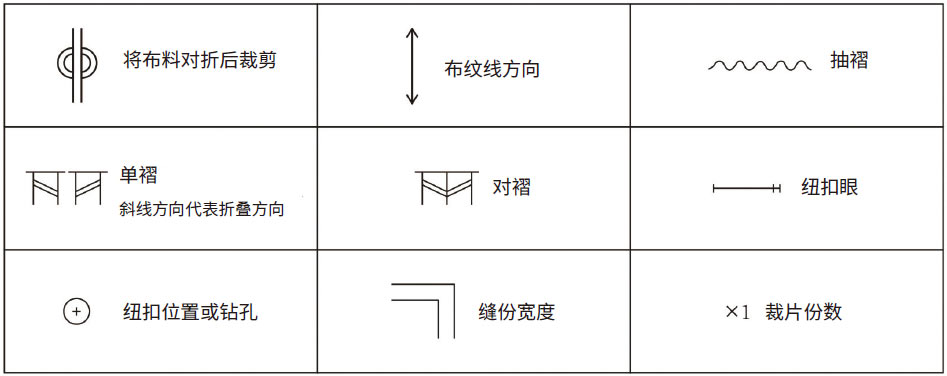

服装制图符号有很多，但大部分在本书和日常使用中都用不到，此处只给出几种常见的制图符号，如图2-5所示。大家购买纸样来使用或自己制图时，只要明白这几种制图符号的意思，就可以应对大部分情况了。
图2-5
制图符号主要标示在纸样上，可以看作纸样的使用方法或备注。
：半圆符号。它表示纸样只有一半，裁布的时候需要先将布料对折，然后按纸样裁剪，这样裁出来的布的面积是纸样。这样做的目的是方便裁剪，与对称剪纸先对折一下纸张是同样的原理。纸样一边是虚线也表示同样的意思，本书更多用的是虚线表示的方式。

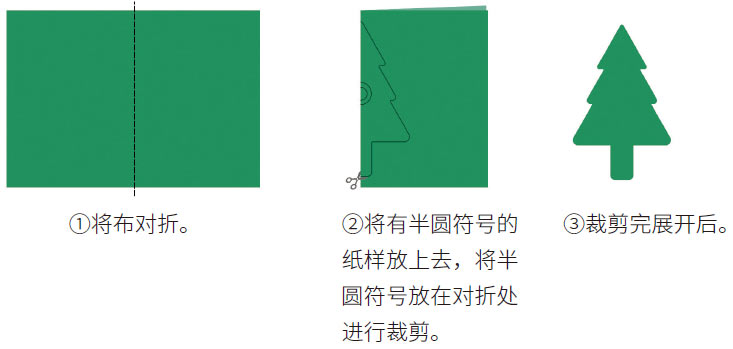

按照半圆符号对折裁剪的示例如图2-6所示。
图2-6

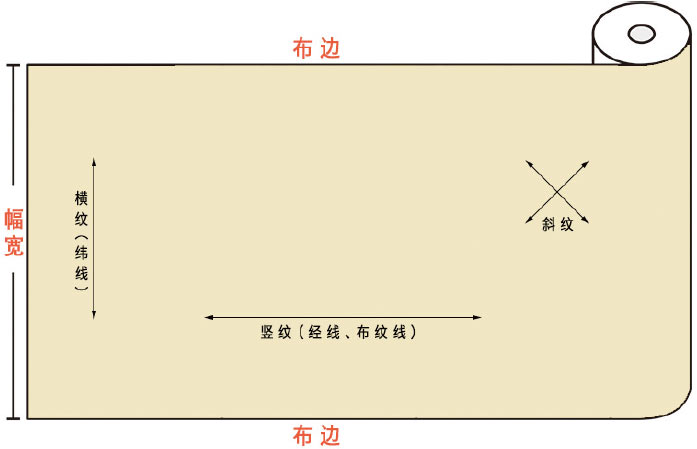

：表明布纹线方向的符号。裁布的时候要尽量遵循纸样上的布纹线和布边平行的原则，这样做出来的衣服不易变形。但现实中大部分洛丽塔印花布料不能满足这个要求，这时候就按印花的方向来裁即可，但仍需要遵循所有版片的布纹线朝一个方向的原则。纸样的布纹线尽量与竖纹/布边平行，如图2-7所示。
图2-7
：抽褶符号。一般在裙片的腰部与上衣片相接的部分，或泡泡袖等袖型处，还有在后背做素鸡时，会出现这个符号。
：打褶符号。一般在做褶裙的褶子时会遇到打褶符号，斜线表示打褶方向，由斜线高的那条直线折向斜线低的那条直线，即可完成打褶。
：纽扣眼和纽扣位置符号。做衣服时常会遇到使用纽扣的情况，按照符号在相应的位置锁扣眼和钉好纽扣即可。
：缝份宽度符号。缝份是指预留给缝纫机走线的距离，一般裙摆、袖口等地方需要收边，缝份会大一些，具体根据纸样的标示进行处理即可。
：裁片份数符号。裁片份数是指通过纸样裁出来的衣片的份数。人体基本是左右对称的，如果纸样上标记的是偶数片的话，通常需要裁出的布料是对称的，且左右片数相同（偶数片/2）（大多数情况如此）。例如纸样上标记了×2，就将两片布料正面相对或反面相对，然后将纸样放上去裁剪，这样裁剪出来的就是两片对称的布料了。
