2.2　DesignModeler的操作

建模时，主要的操作区域是视图区域，在视图区域中的操作包含旋转视图、平移视图等，并且在操作中，不同的光标形状表示不同的含义。

2.2.1　图形控制

1.旋转操作（ ）

可以直接在绘图区域按住鼠标中键进行旋转操作；也可以通过单击拾取工具栏中的“旋转”按钮 ，执行旋转操作。

2.平移操作（ ）

可以直接在绘图区域按住Ctrl+鼠标中键进行平移操作；也可以通过单击拾取工具栏中的“平移”按钮 ，执行平移操作。

3.缩放操作（ ）

可以直接在绘图区域按住Shift+鼠标中键进行放大或缩小操作；也可以通过单击拾取工具栏中的“缩放”按钮 ，执行缩放操作。

4.窗口放大操作（ ）

可以直接在绘图区域按住鼠标右键并拖曳，拖曳光标所得的窗口被放大到视图区域；也可以通过单击拾取工具栏中的“窗口放大”按钮 ，执行窗口放大操作。

2.2.2　光标模式

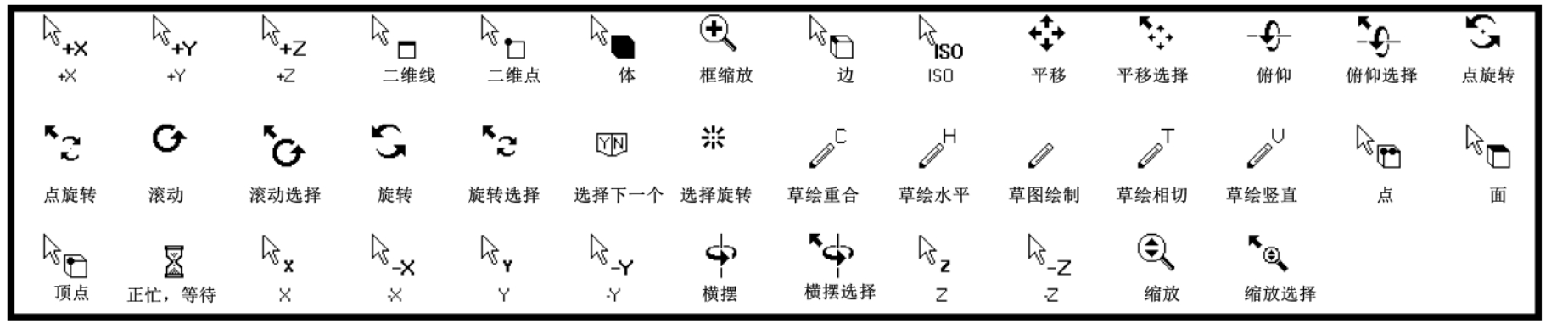

鼠标的光标在不同的状态时，显示的形状是不同的，鼠标光标状态包括指示选择操作、浏览、旋转、选定、草图自动约束及系统状态“正忙，等待”等，如图2-19所示。

2.2.3　选择过滤器

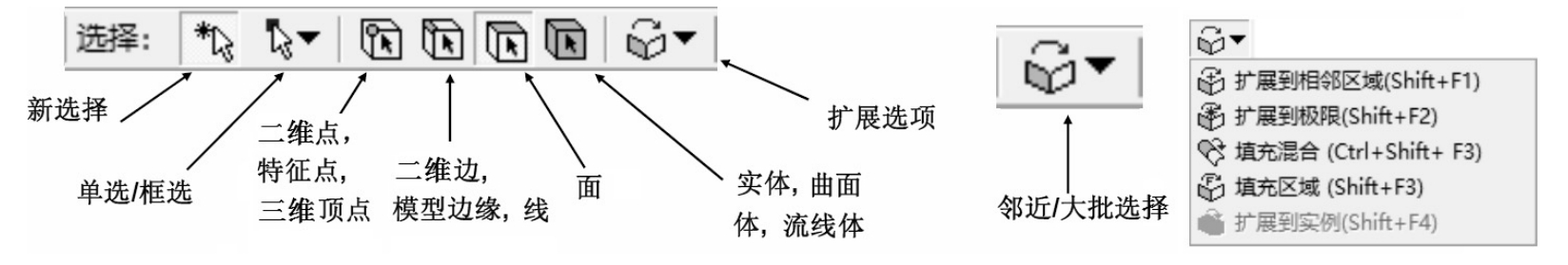

在建模过程中，都是用鼠标左键选定确定模型的特征，特征选择通过激活选择过滤器来完成（也可使用鼠标右键来完成）。图2-20为选择过滤器，使用过滤器的操作如下：首先在相应的过滤器图标上单击；然后在绘图区域中选中相应的特征。如选择面，单击过滤器工具栏中的面选择过滤器后，在之后的操作中就只能选中面了。

选择模式下，光标反映当前的选择过滤器，不同的光标表示选取不同的选择方式。

除直接选择过滤器之外，过滤器工具栏中还有邻近选择功能，邻近选择会选择当前选择附近所有的面或边。

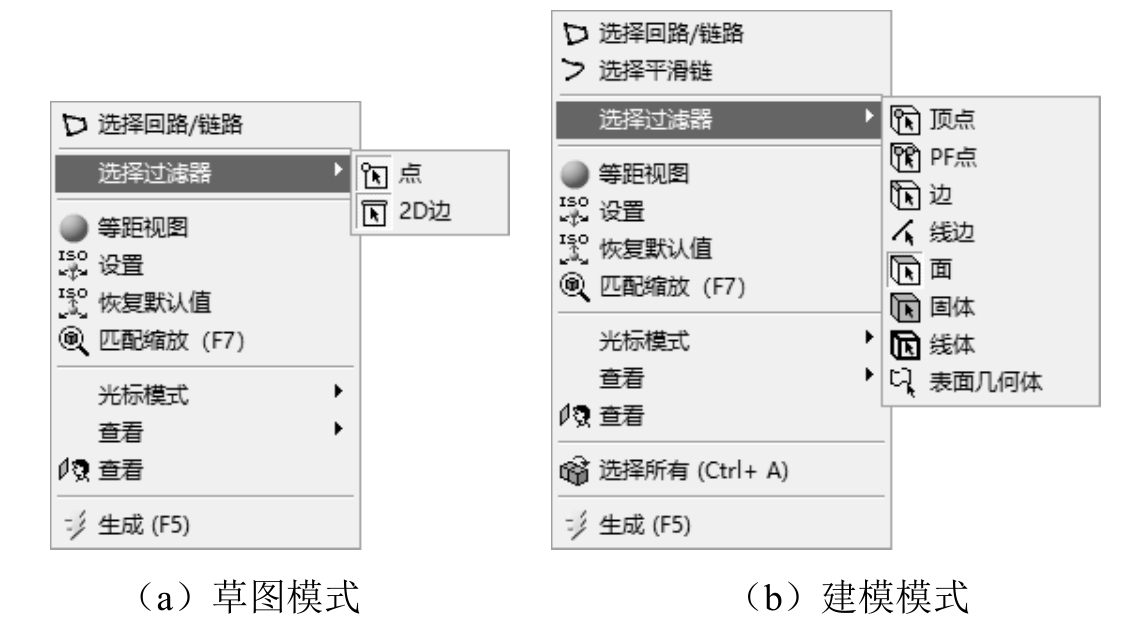

其次选择过滤器在建模窗口下也可以通过单击鼠标右键来设置，右键菜单如图2-21所示。

1.单选

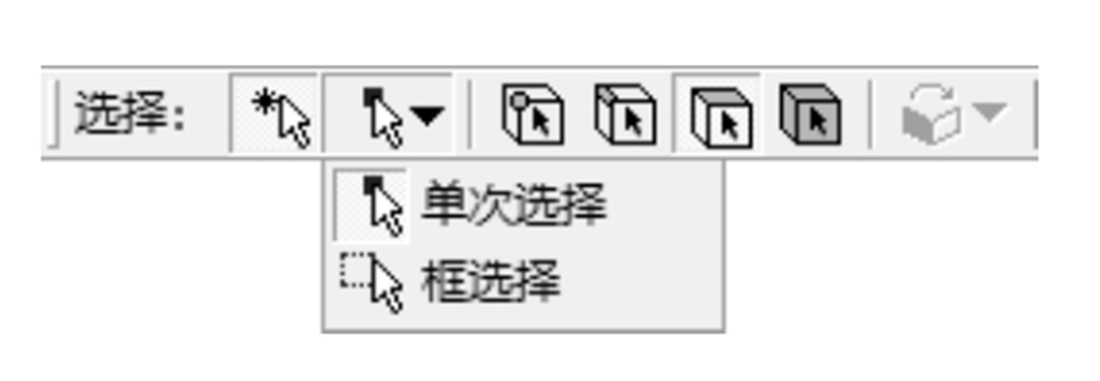

在DesignModeler中，目标是指点 、线 、面 、体 ，确定目标为点、线、面、体中的一种。可以通过如图2-22所示的工具条中的“选择模式”按钮选取选择模式，模式包含单选 模式和框选 模式，如图2-22所示。单击对应的图标，再单击 按钮，选中“单次选择”，进入单选选择模式。利用鼠标左键在模型上单击进行目标的选取。

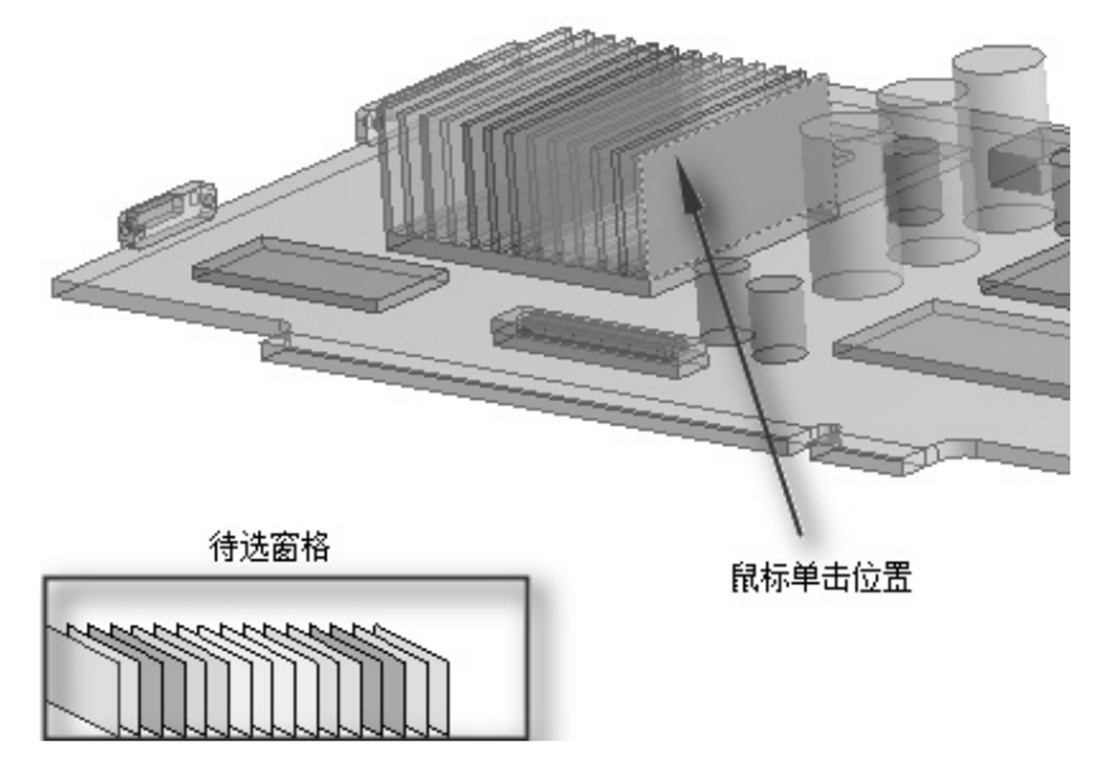

在选择几何体时，有些是在后面被遮盖的，这时使用选择面板将十分有用。具体操作如下：首先选择被遮盖几何体的最前面部分，这时在视图区域的左下角将显示选择面板的待选窗格，如图2-23所示，它用来选择被遮盖的几何体（线、面等），待选窗格的颜色和零部件的颜色相匹配（适用于装配体）；然后可以直接单击待选窗格的待选方块，每一个待选方块都代表一个实体（面、边等），假想有一条直线从鼠标开始单击的位置起沿垂直于视线的方向穿过所有这些实体。多选技术也适用于查询窗格。屏幕下方的状态栏中将显示被选择的目标的信息。

2.框选

与单选的方法类似，只需选择“框选择”，再在视图区域中按住鼠标左键并拖曳、画矩形框进行选取。下面介绍框选模式。

框选也是基于当前激活的过滤器来选择，如采取面选择过滤模式，则框选的选取同样也是只可以选择面。另外在框选时不同的拖曳方向代表不同的含义，如下所示。

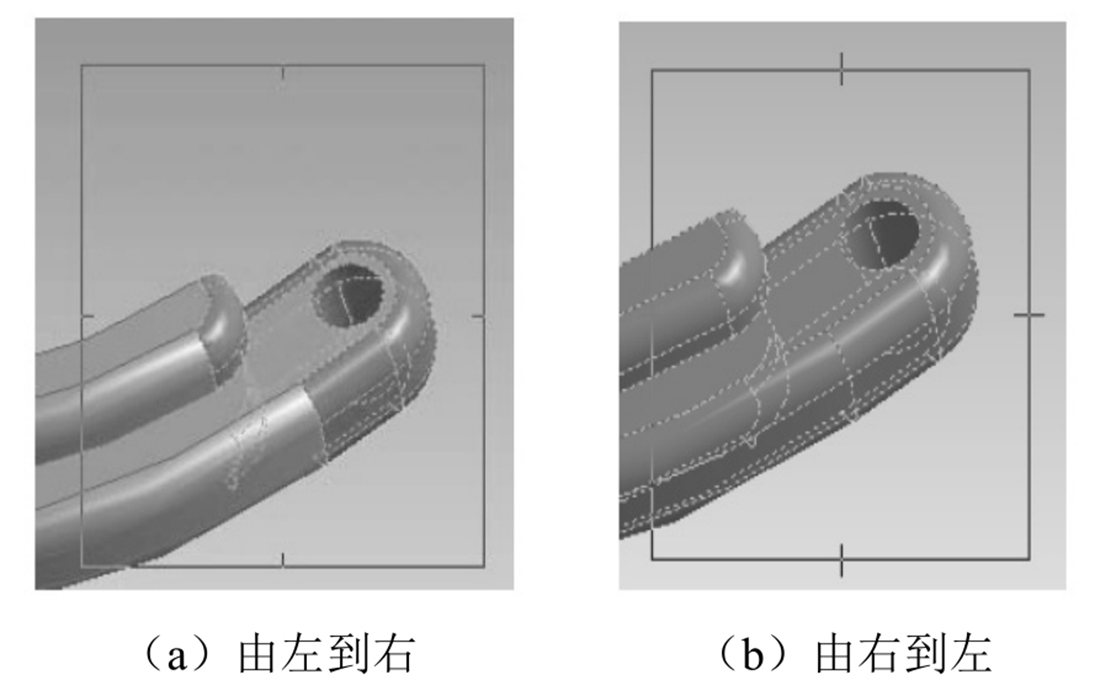

从左到右：选中所有完全包含在选择框中的对象，如图2-24（a）所示。

从右到左：选中包含于或经过选择框中的对象，如图2-24（b）所示。

注意，选择框的边框识别符号有助于用户确定正在使用的拾取模式。

另外还可以在树形目录的“几何结构”分支中进行选择。

2.2.4　快捷菜单

在不同的位置右击，会弹出不同的快捷菜单。在这里介绍快捷菜单的功能。

1.插入特征

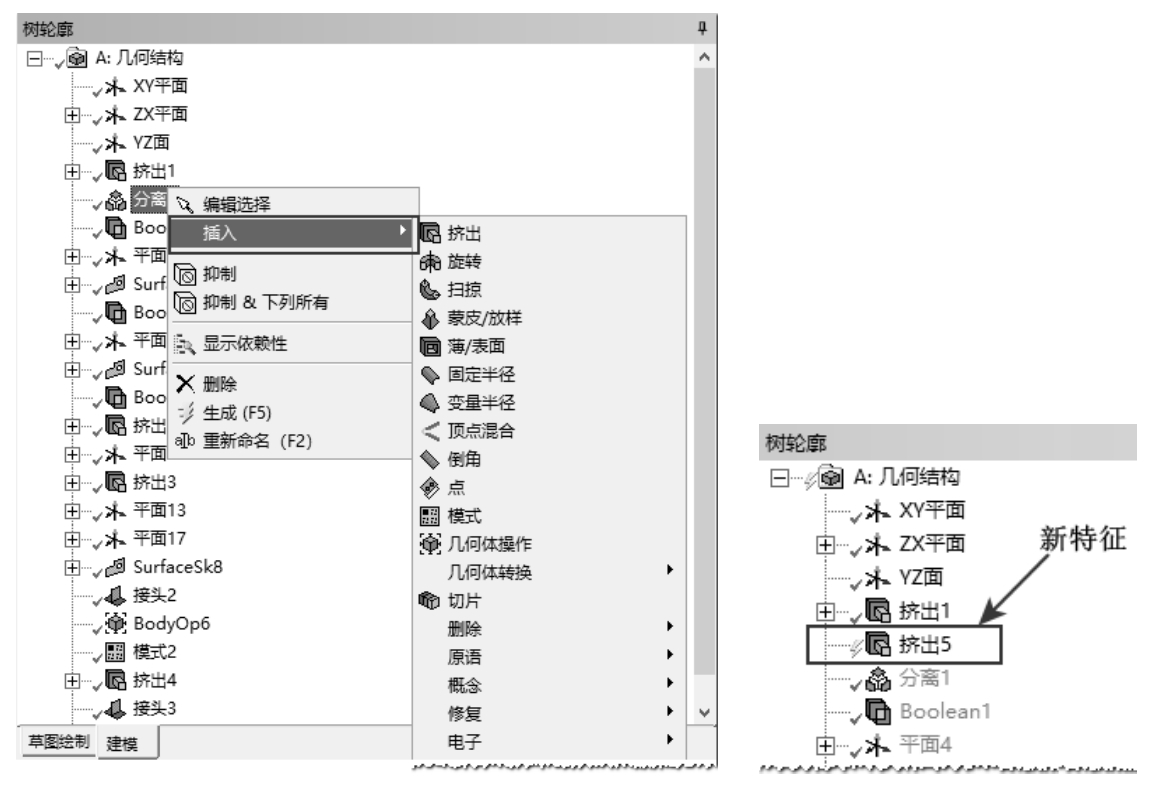

在建模过程中，可以通过在树形目录中右击任何特征并在弹出的快捷菜单中选择“插入”命令来实现操作，这种操作允许在选择的特征之前插入一新的特征，插入的特征将会转到树形结构中被选特征之前，只有新建模型被再生后，插入的特征之后的特征才会被激活。图2-25为插入特征操作。

2.隐藏/显示目标

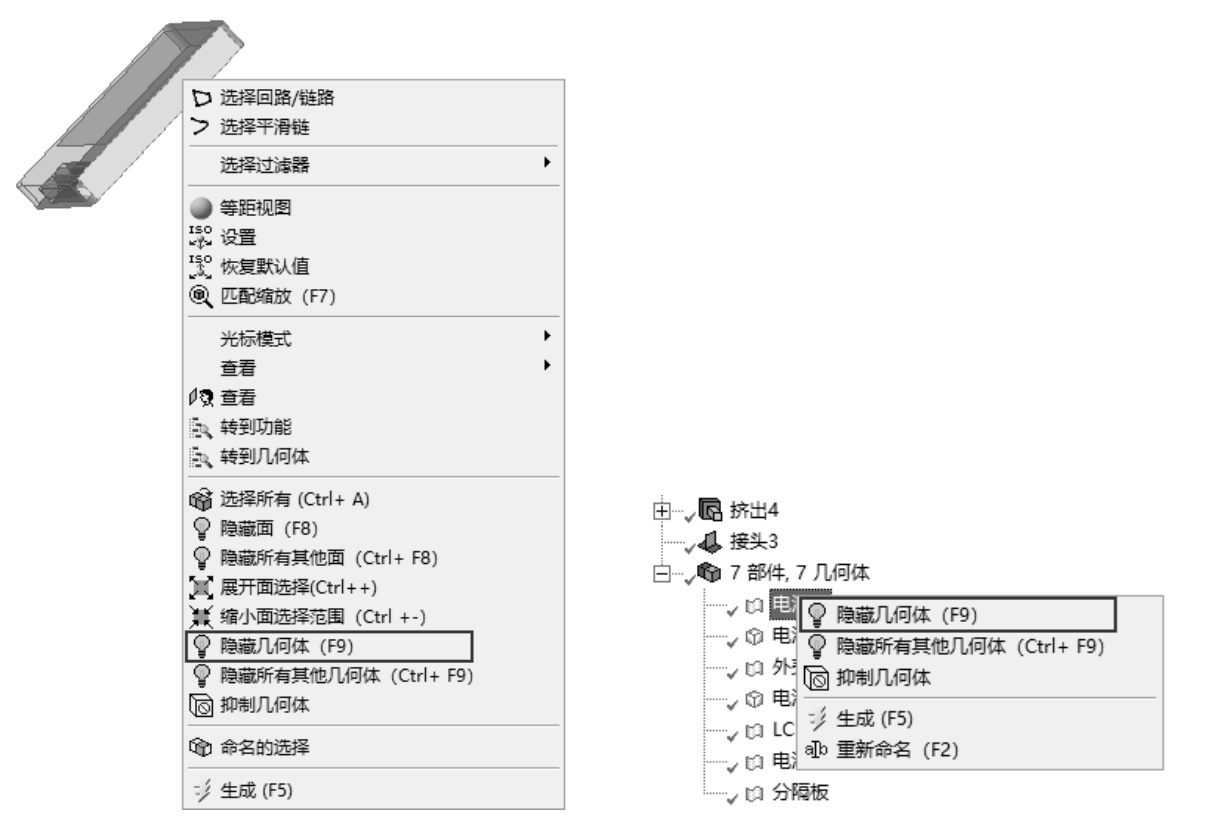

隐藏目标：在视图区域的模型上选择一个目标，然后右击，在弹出的快捷菜单中选择 命令，该目标即被隐藏；也可以在树形目录中选择一个目标，然后右击，在弹出的快捷菜单中选择 命令来隐藏目标，如图2-26所示。当一个目标被隐藏时，该目标在树形目录中的显示亮度会变暗。

显示目标：在视图区域中右击，在弹出的快捷菜单中选择“显示全部几何体（Shift+F9）”命令，系统将显示全部隐藏的目标；或在树形目录中选中该选项，然后右击，在弹出的快捷菜单中选择 命令显示该目标。

3.特征/部件抑制

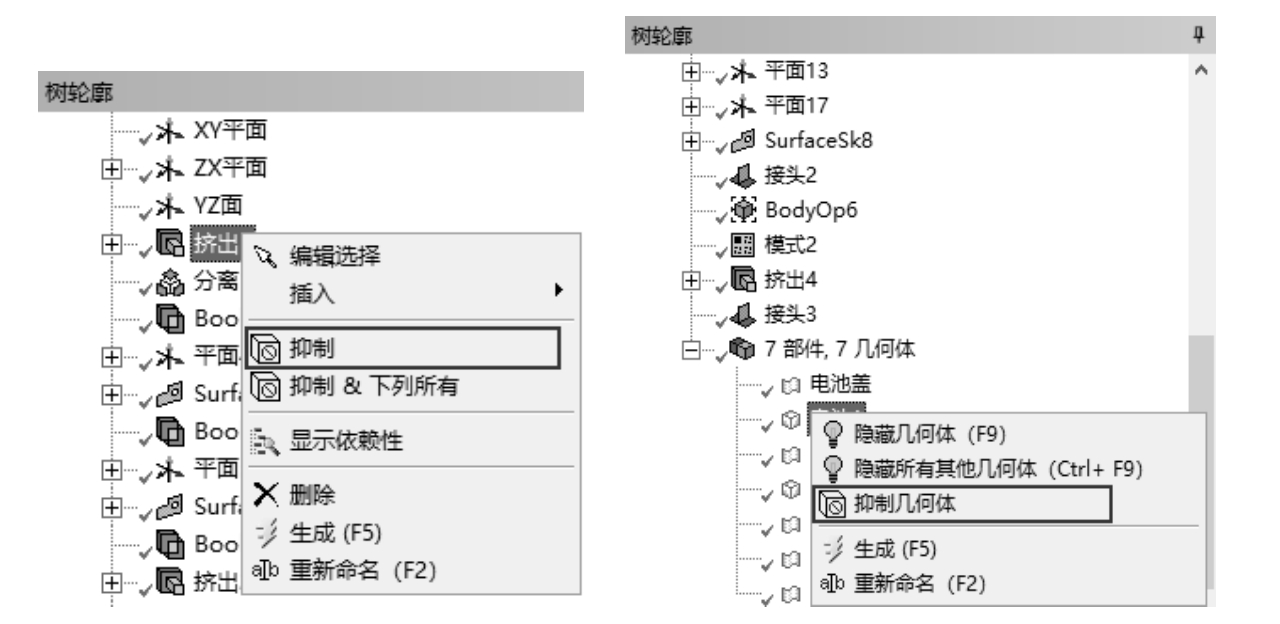

部件与体可以在树形目录或模型视图窗口中被抑制，一个被抑制的部件或体保持隐藏，不会被导入后期的分析与求解的过程中。抑制操作可以在树形目录中进行，特征和体都也可以在树形目录中被抑制，如图2-27所示。而在绘图区域中选中模型体可以执行体抑制的操作，如图2-28所示。另外当某特征被抑制时，任何与它相关的特征也都被抑制。

4.“转到”命令

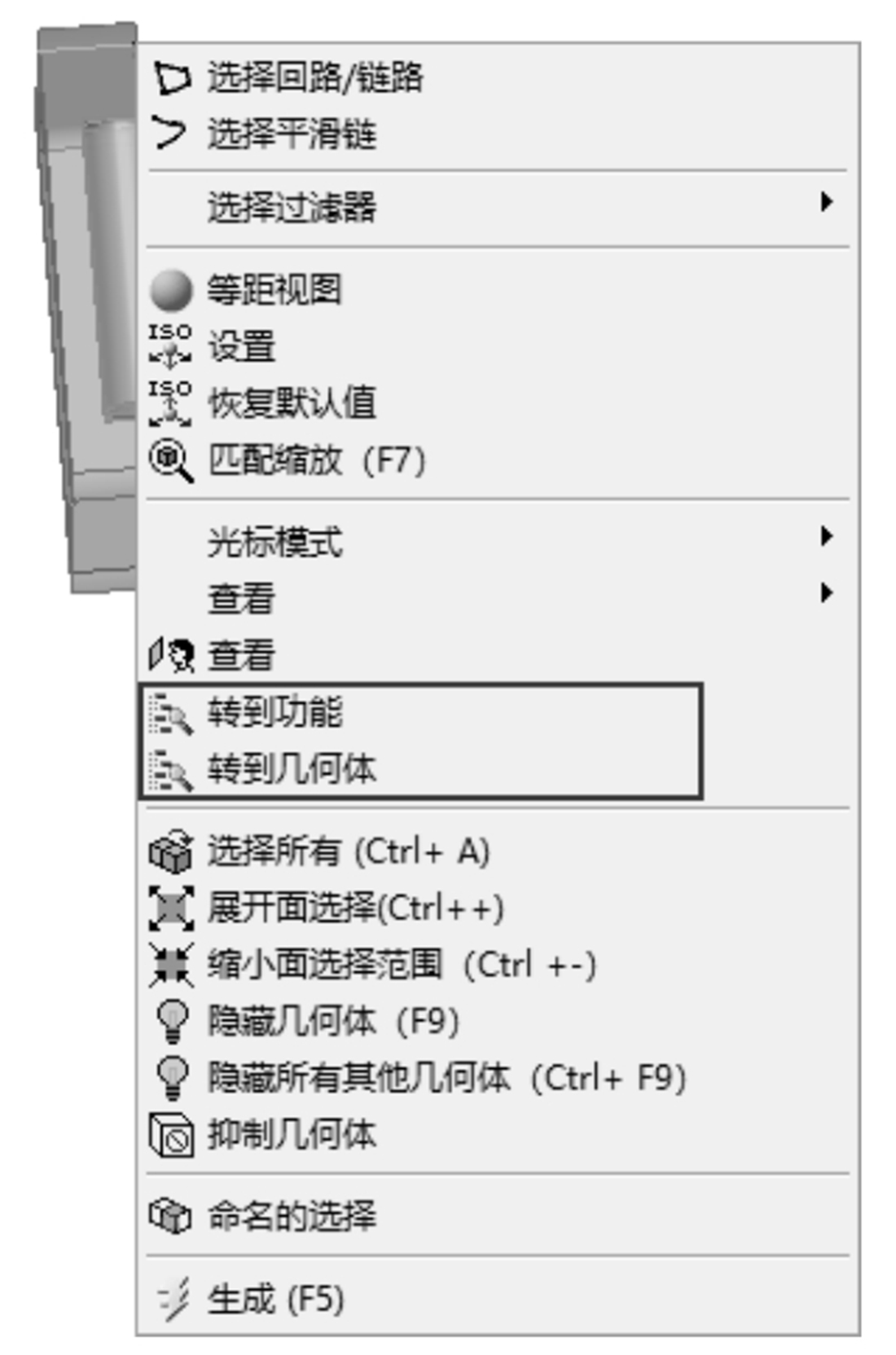

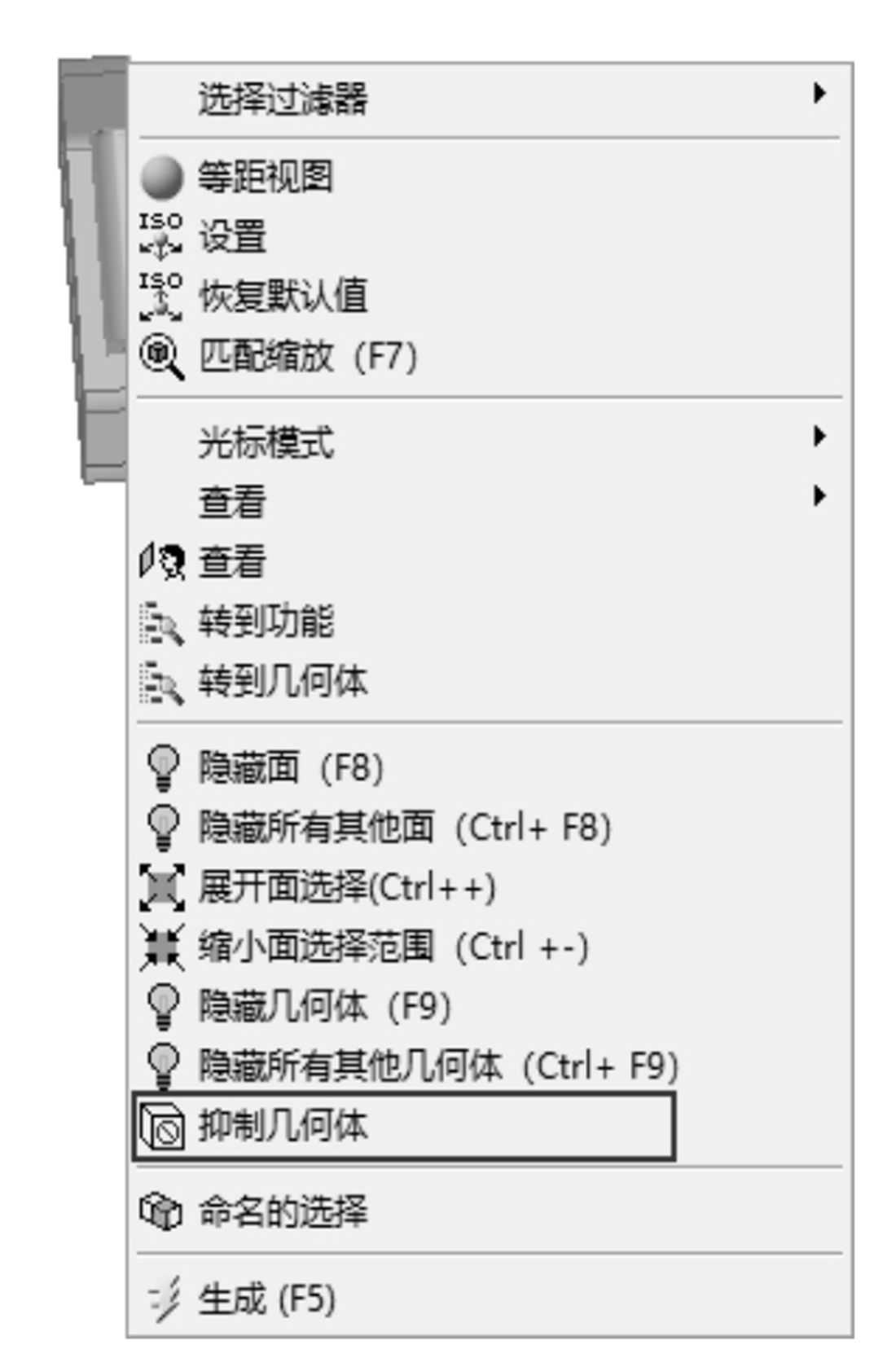

右键菜单的快捷操作中的“转到”命令允许快速把视图区域中选择的体切换到树形目录中对应的位置。这个功能在模型复杂时经常被用到。若要使用“转到”命令，只需要在图形区域中选中实体，然后右击，弹出如图2-29所示的快捷菜单，选择其中的“转到功能（转到特征）”或“转到几何体”命令即可。
