几何模型是进行有限元分析时必须创建的，需要说明的是，Workbench中所用的几何模型除可以直接通过主流CAD建模软件来创建，还可以使用自带的DesignModeler应用程序来创建。因为DesignModeler应用程序所创建的模型为以后有限元分析所用，所以它除一般的功能外还具有一些其他CAD类软件所不具备的模型修改能力，例如修复边、修复孔等。
另外，DesignModeler还可以直接结合到其他Workbench应用中，如Mechanical、Meshing、Advanced Meshing（ICEM）、DesignXplorer或BladeGen等。
下面介绍进入DesignModeler的方式。

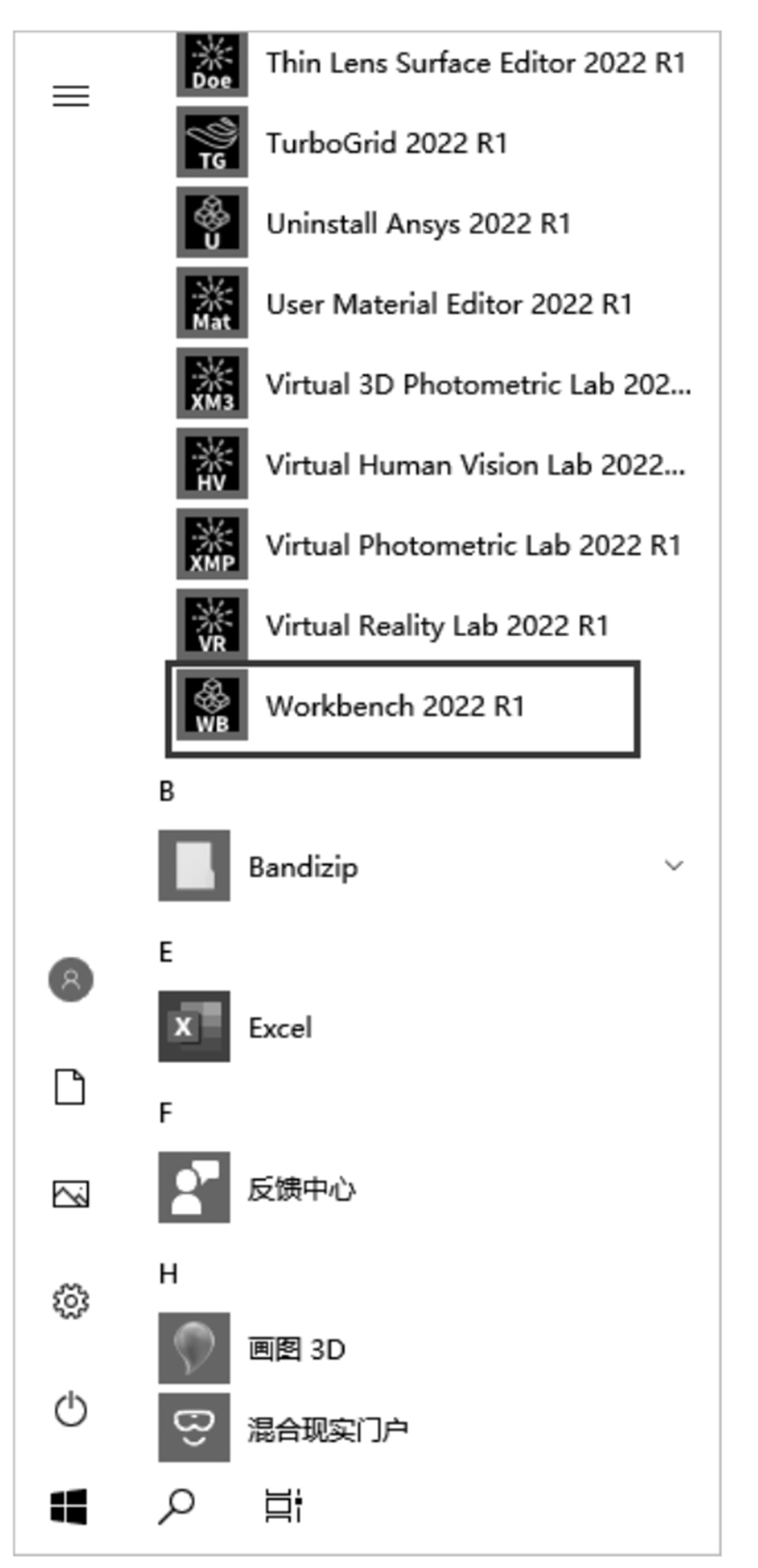

（1）在系统“开始”菜单中执行“所有程序”→“Ansys 2022 R1”→“Workbench 2022 R1”命令，如图2-1所示。

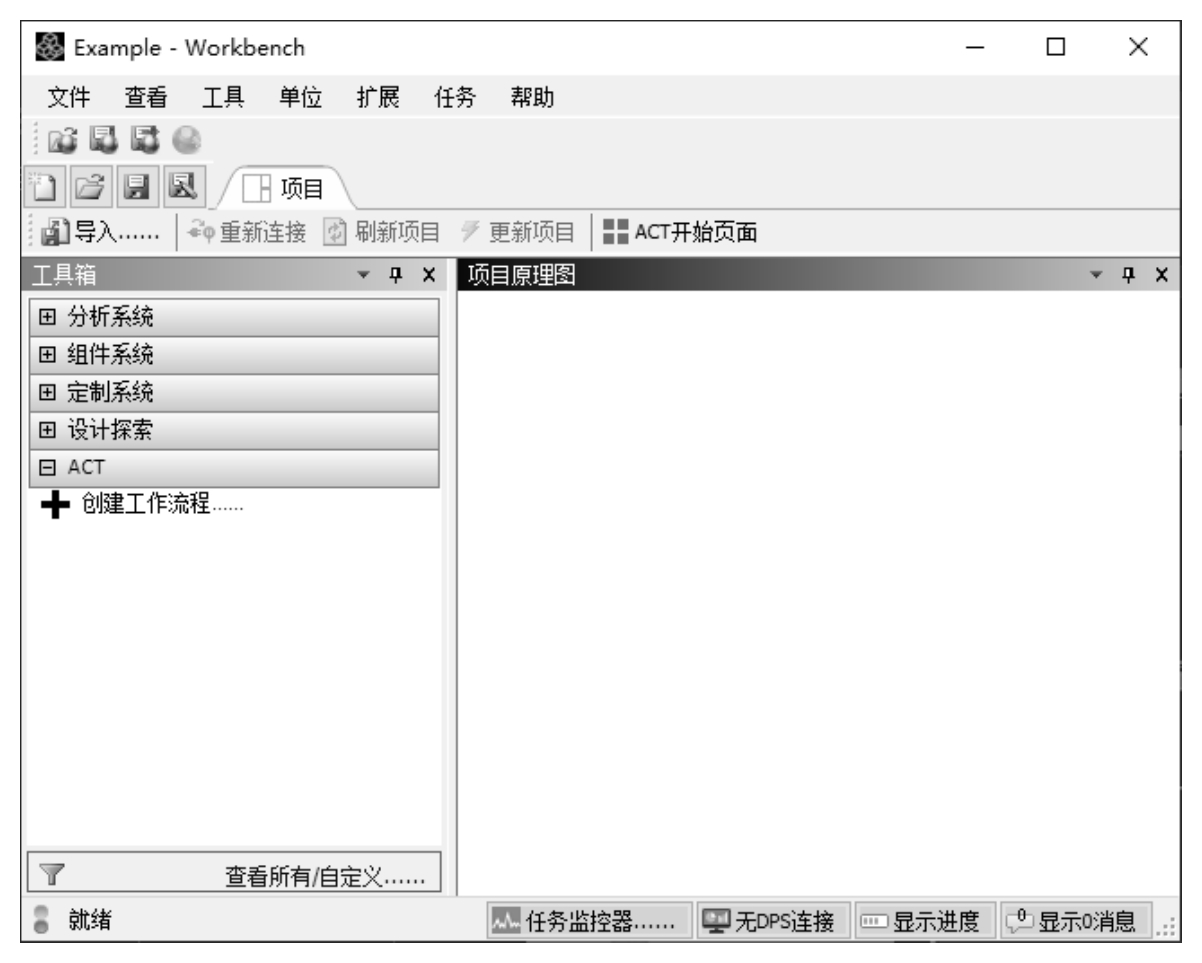

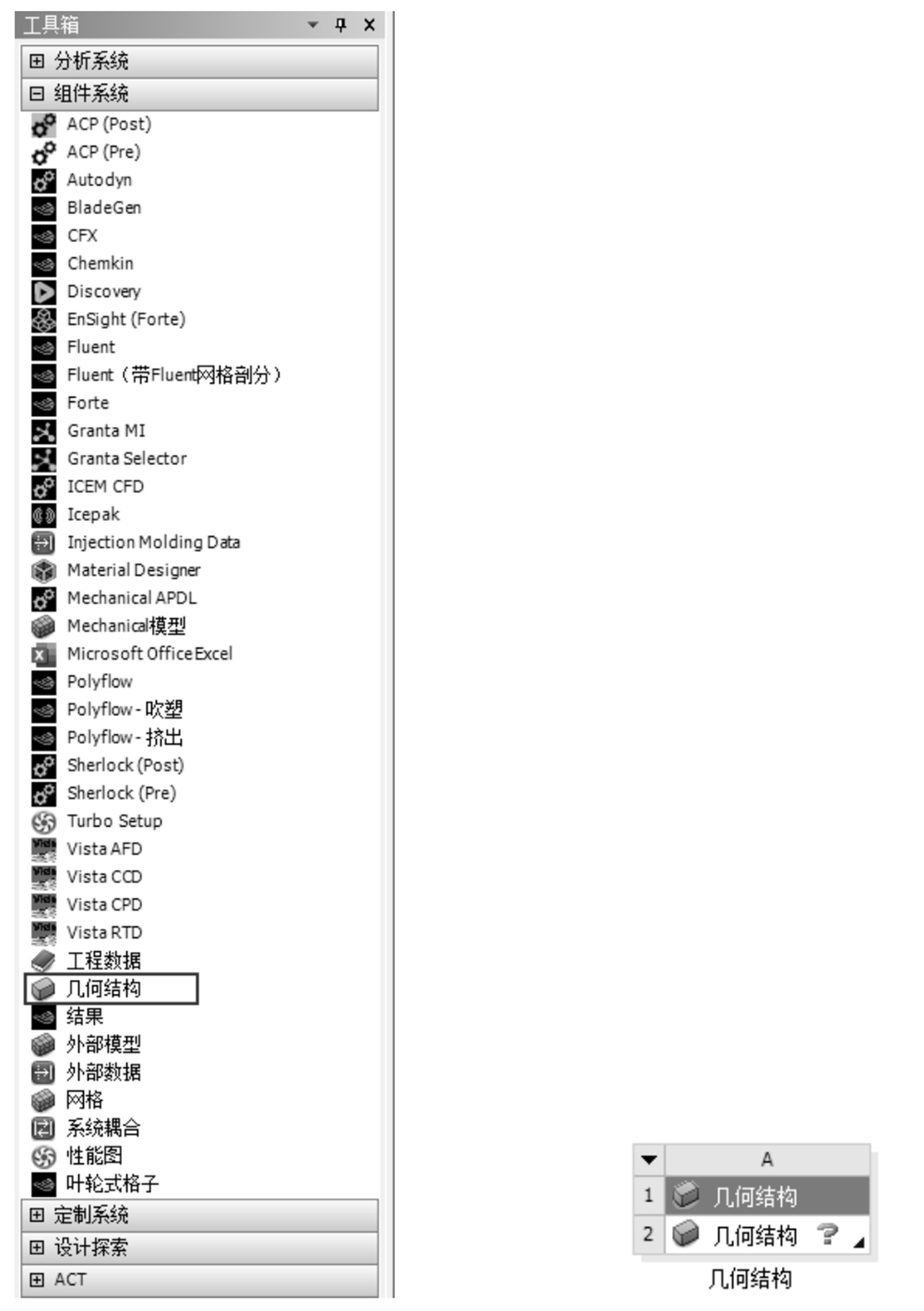

进入Workbench程序后，可看到如图2-2所示的Workbench的图形用户界面。展开左边工具箱中的“组件系统”栏，双击其中的“几何结构”模块，则在右边的项目原理图窗格空白区内会出现一个系统A，如图2-3所示。
图2-1 打开Workbench程序
图2-2 Workbench的图形用户界面
（2）右击系统A中的A2“几何结构”栏

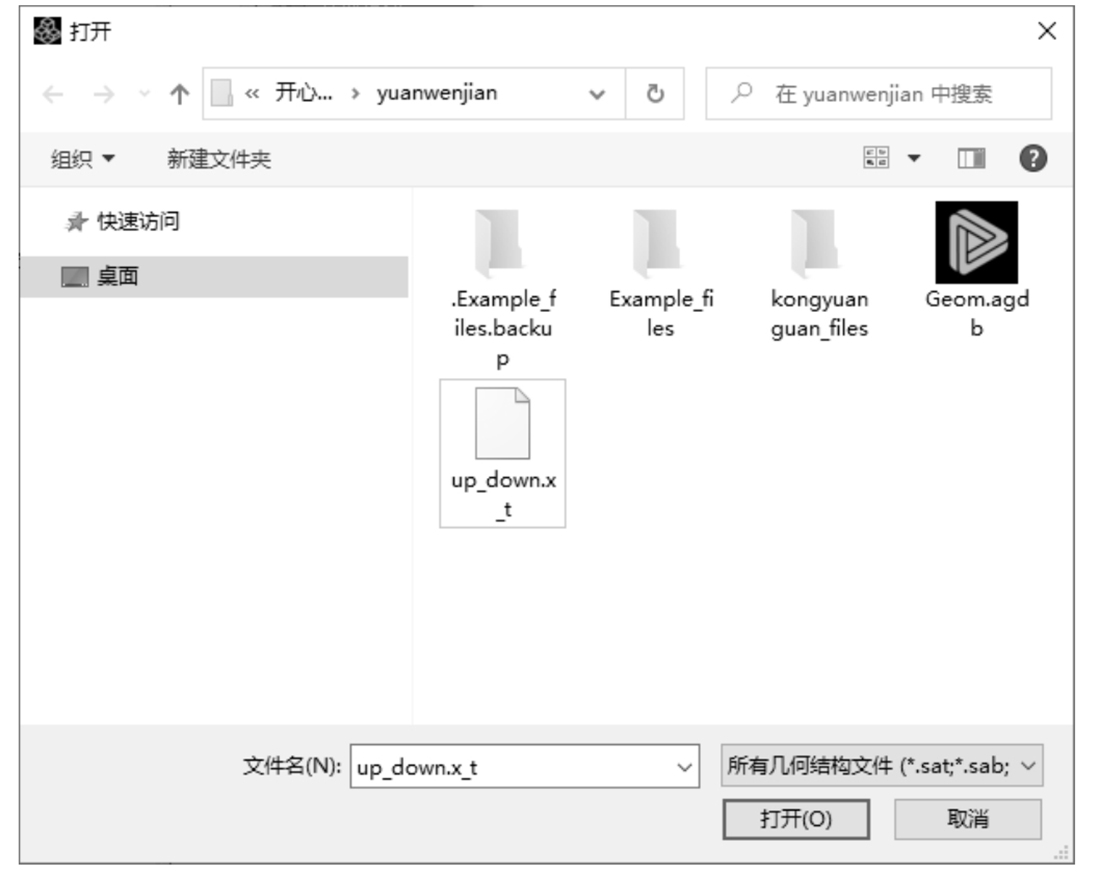

，在弹出的快捷菜单中选择“导入几何模型”→“浏览”命令，系统弹出如图2-4所示的“打开”对话框。
图2-3 “几何结构”项目原理图
图2-4 “打开”对话框
（3）在“打开”对话框中，浏览选择欲导入DesignModeler支持的文件，单击“打开”按钮。返回Workbench图形界面。
（4）右击项目原理图窗格内系统A中的A2“几何结构”栏，在弹出的快捷菜单中选择“在DesignModeler中编辑几何结构”命令，打开DesignModeler应用程序。
注意：
本步骤为导入几何体时的操作步骤，如直接在DesignModeler中创建模型，则在步骤（2）的快捷菜单中选择“新的DesignModeler几何结构”命令。

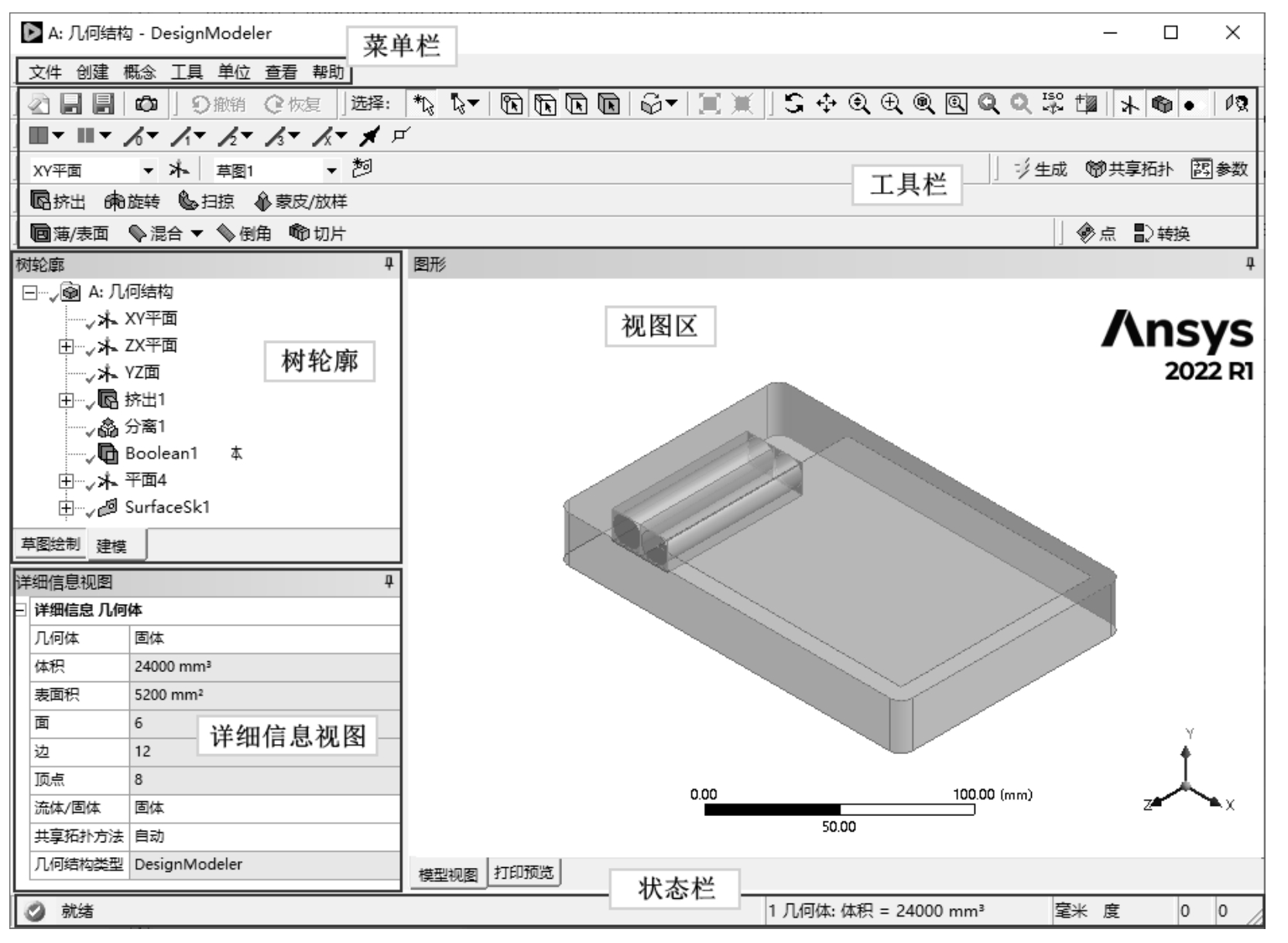

DesignModeler提供的图形用户界面具有直观、分类科学的优点，方便学习和应用。标准的图形用户界面如图2-5所示，包括6个部分。
图2-5 DesignModeler图形用户界面
与其他Windows程序一样，菜单按钮用下拉菜单组织图形界面的层次，可以从中选择所需的命令。该菜单的大部分命令允许在任何时刻被访问。菜单栏包含7个下拉级联菜单，分别是“文件”“创建”“概念”“工具”“单位”“查看”和“帮助”。

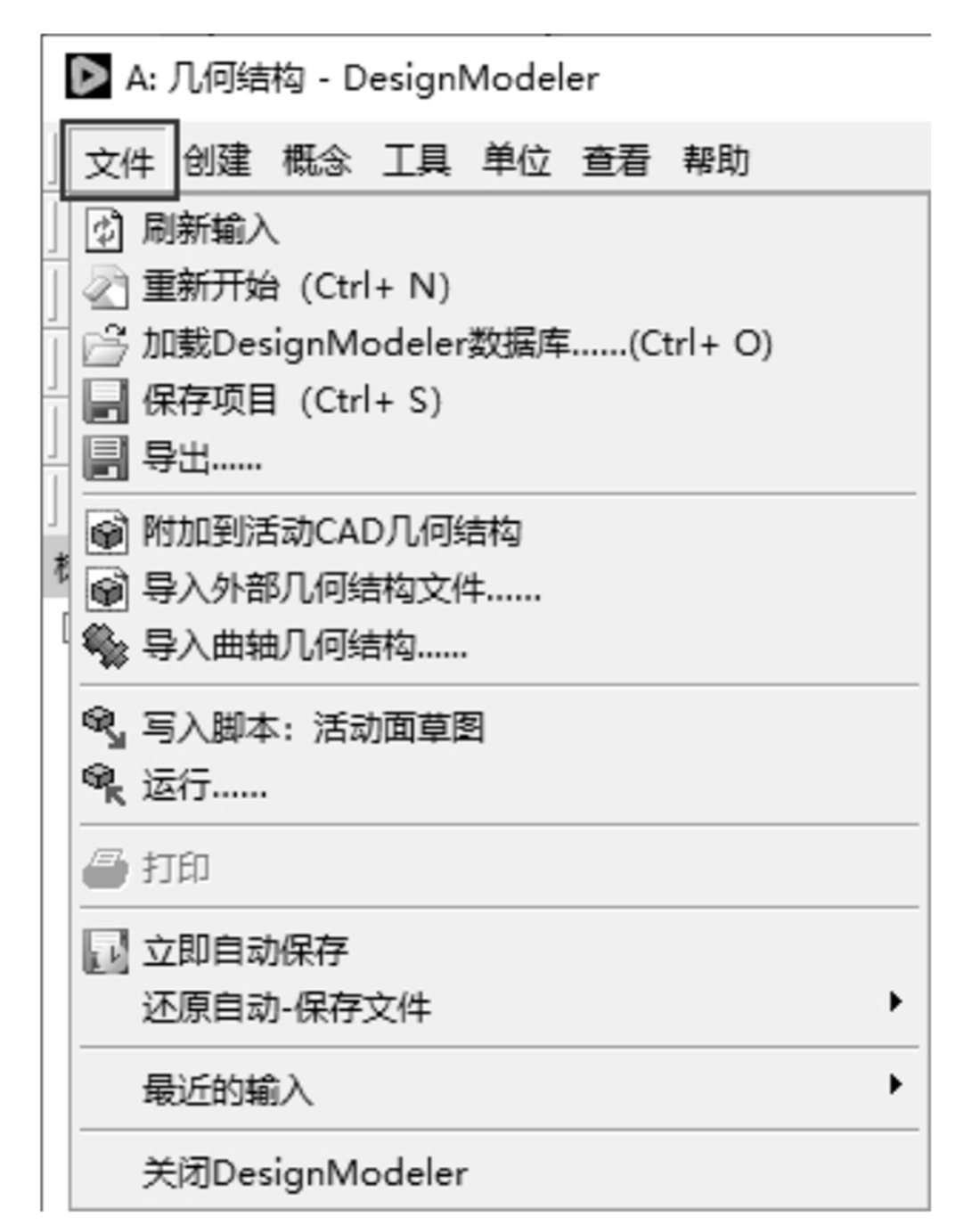

“文件”菜单：基本的文件操作，包括常规的重新开始（即新建）、保存项目、导出等功能。“文件”菜单如图2-6所示。

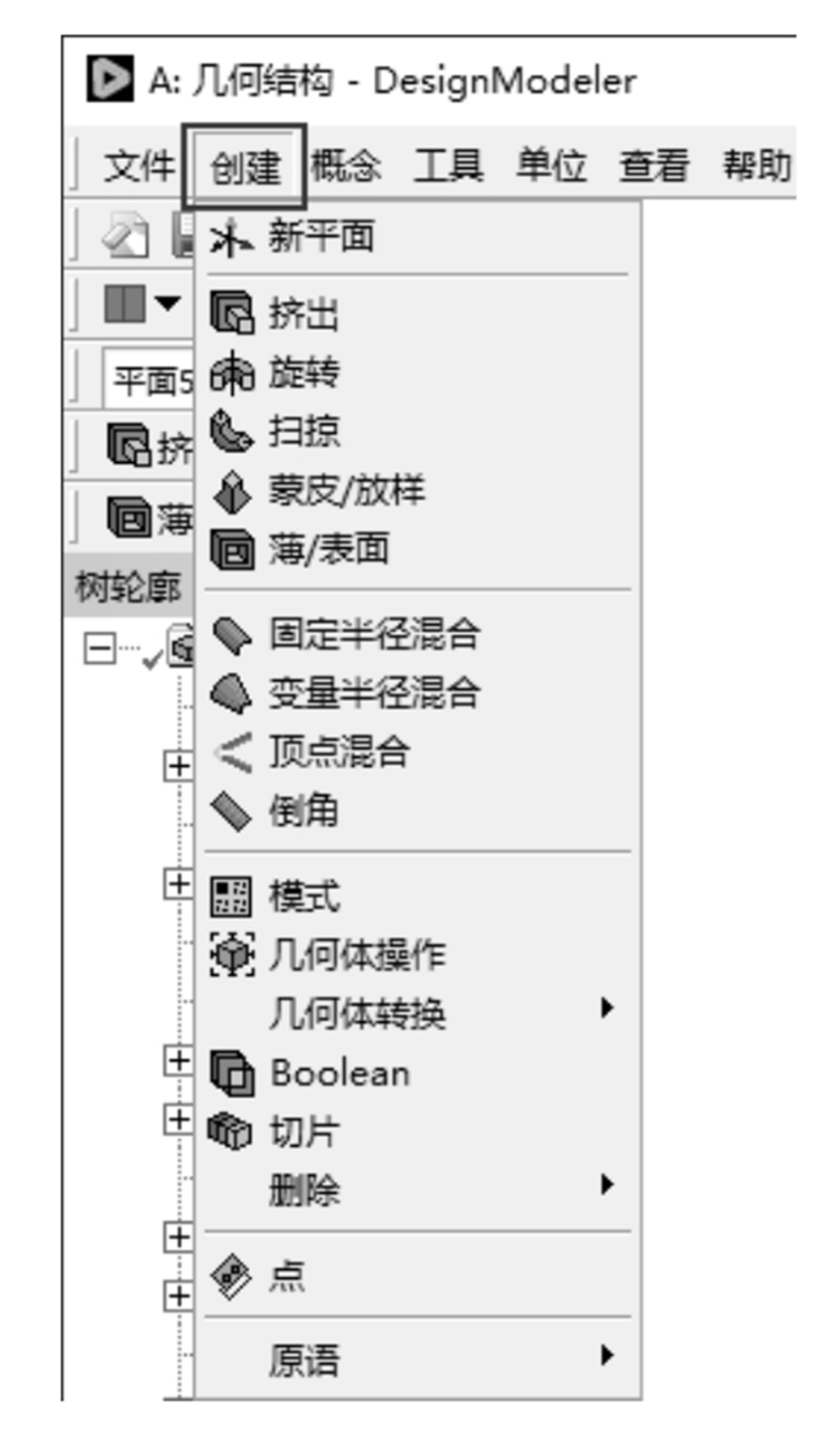

“创建”菜单：创建三维图形和修改工具。它主要是进行三维特征的操作，包括新平面、挤出、旋转和扫掠等操作。“创建”菜单如图2-7所示。

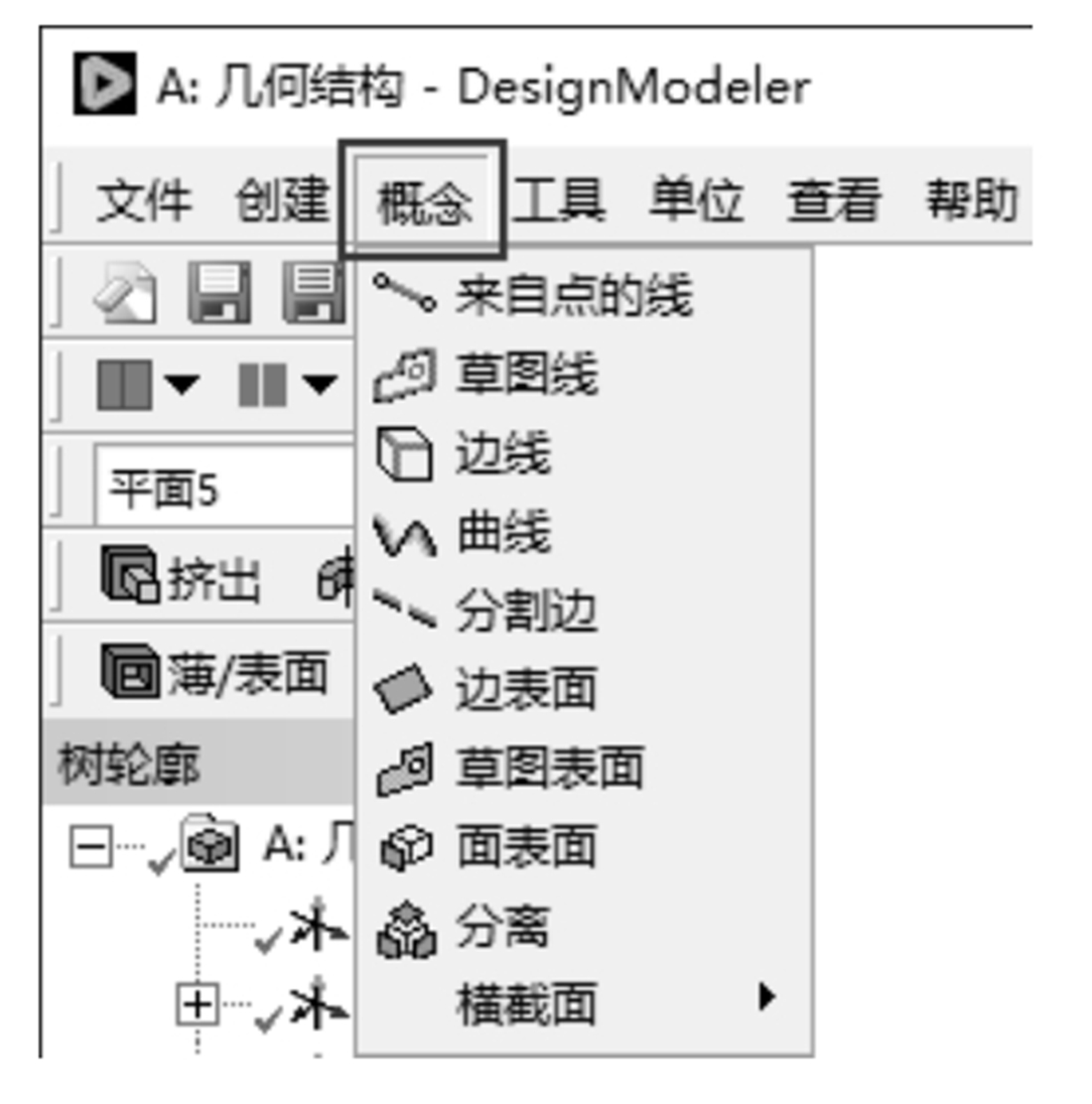

“概念”菜单：创建、修改线体和表面几何体的工具。主要为自下而上建立模型（如先设计三维草图然后生成三维模型），菜单中的命令包含边线、曲线、面表面等。“概念”菜单如图2-8所示。
图2-6 “文件”菜单
图2-7 “创建”菜单
图2-8 “概念”菜单

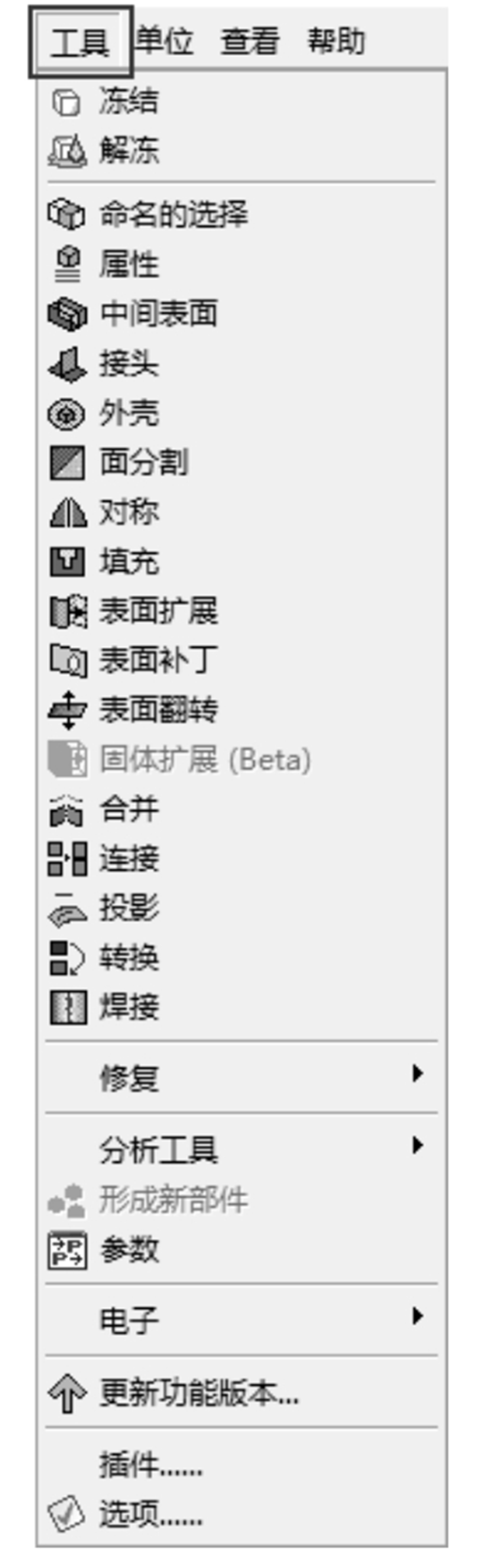

“工具”菜单：整体建模、参数管理、程序用户化。“工具”菜单的子菜单为工具的集合体。含有冻结、中间表面、分析工具和修复等操作。“工具”菜单如图2-9所示。

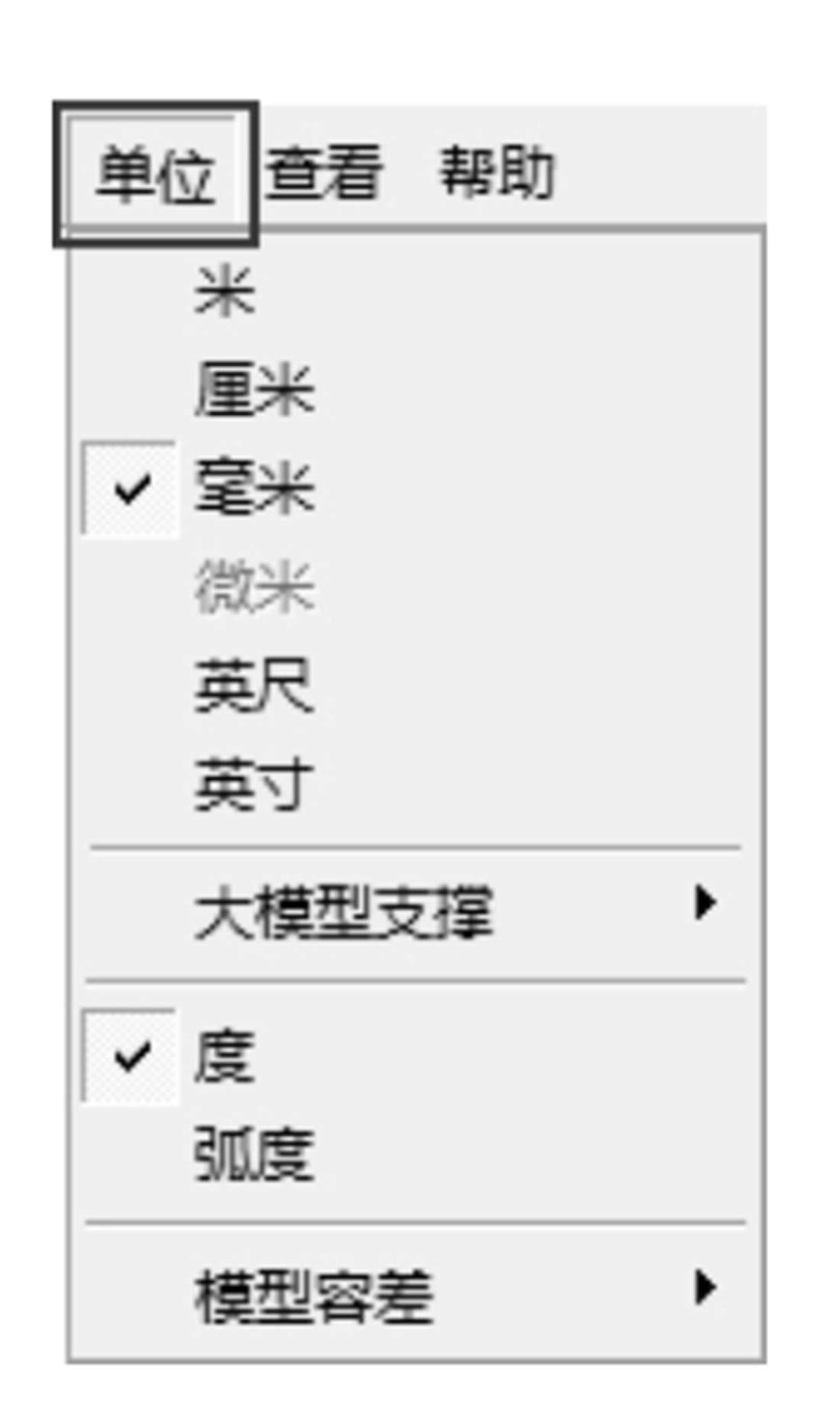

“单位”菜单：用于设置模型的单位。“单位”菜单如图2-10所示。
“查看”菜单：修改显示设置。子菜单中上面部分为视图区域模型的显示状态，下面部分是其他附属部分的显示设置。“查看”菜单如图2-11所示。
图2-9 “工具”菜单
图2-10 “单位”菜单
图2-11 “查看”菜单

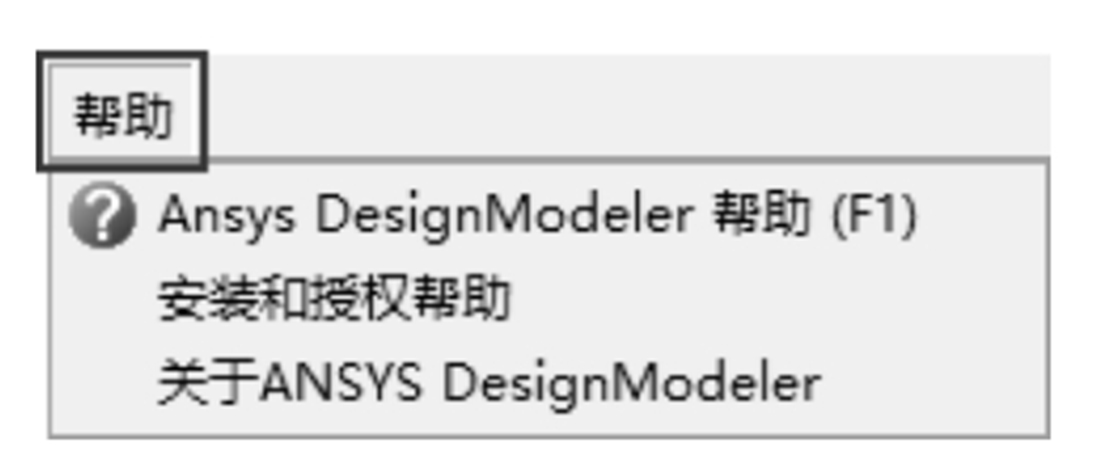

“帮助”菜单：取得帮助文件。Workbench提供了功能强大、内容完备的帮助，包括大量关于GUI、命令和基本概念等的帮助。熟练使用“帮助”菜单是学习Workbench的必要条件。这些帮助以Web页方式存在，可以很容易地访问。“帮助”菜单如图2-12所示。各个主题的细节将在随后部分介绍。
工具栏是一组图标型工具的集合，把光标移动到某个图标上，稍停片刻即在该图标一侧显示相应的工具提示。此时，单击图标可以启动相应命令。工具栏可用于大部分DesignModeler工具中。菜单和工具栏都可以接收用户输入及命令。工具栏可以根据我们的需求放置在界面的任何地方，并可以自行改变其尺寸。

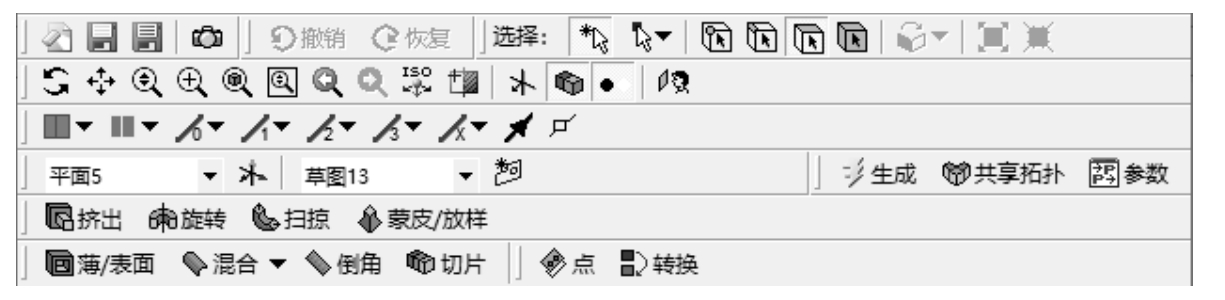

工具栏上的每个按钮对应一个命令、菜单命令或宏。默认位于菜单栏的下面，只要单击鼠标即可执行命令。图2-13为所有工具栏按钮。
图2-12 “帮助”菜单
图2-13 工具栏
各个主题的细节将在随后部分介绍。

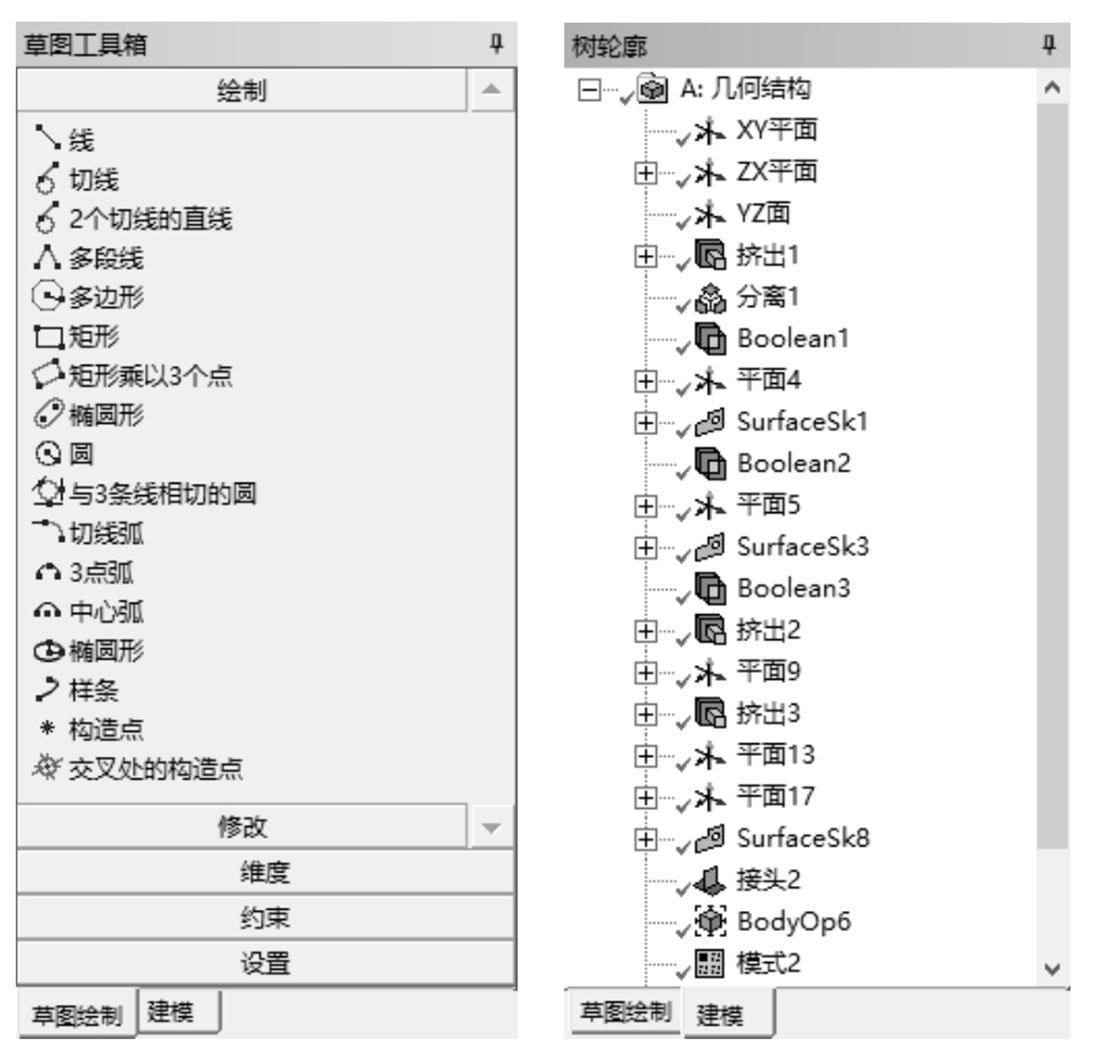

树轮廓又称为树形目录，其包括平面、特征、操作、几何模型等。它表示了所建模型的结构关系。树形目录是一个很好的操作模型选择工具。从树形目录中选择特征、模型或平面，将会大大提高建模的效率。在树形目录中，可看到有两种基本的操作模式的标签：“草图绘制”标签和“建模”标签。图2-14为分别切换为不同的标签所显示的不同方式。

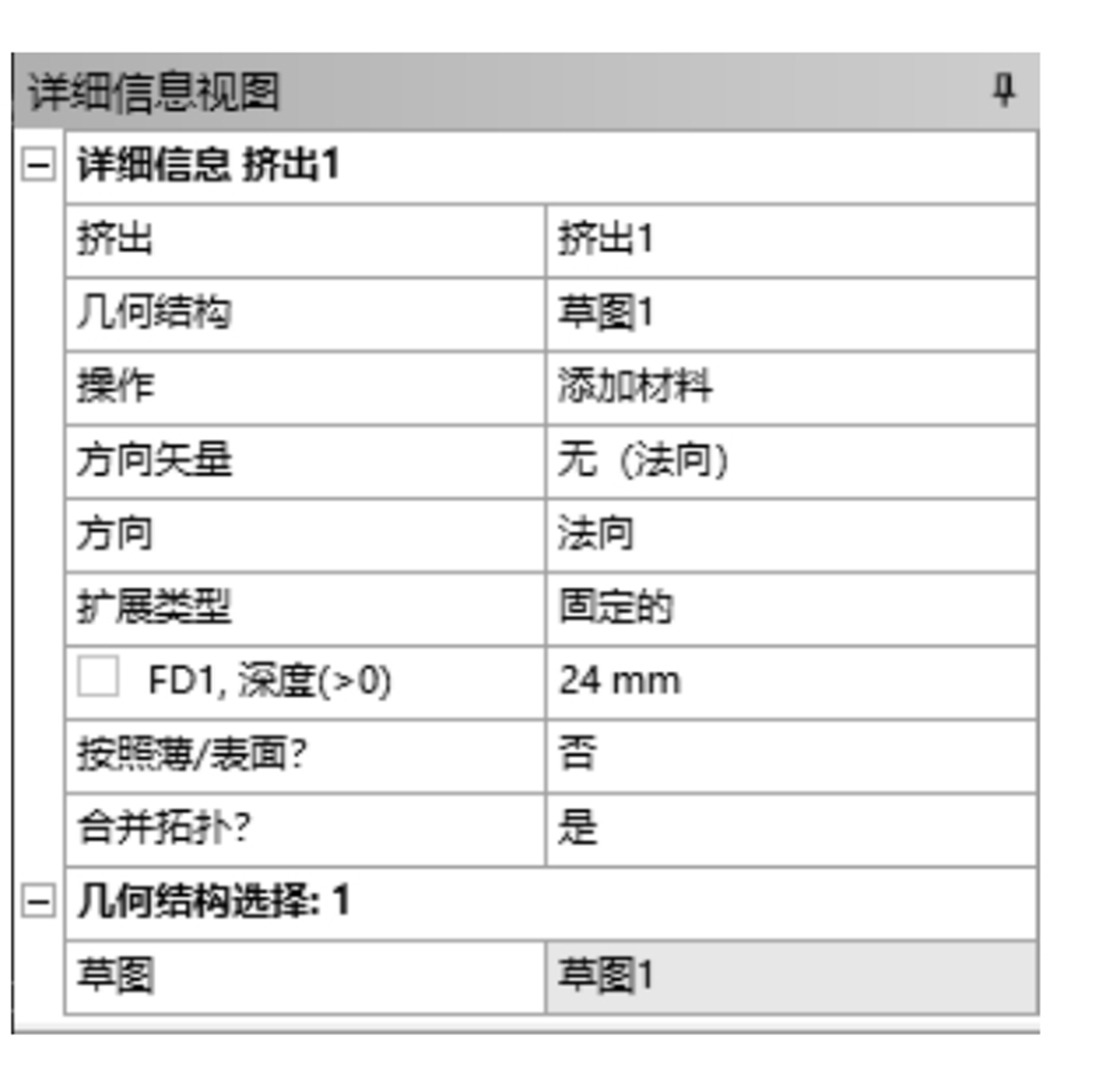

详细信息视图也称为属性窗格，顾名思义此窗格是用来查看或修改模型的细节的。在属性窗格中以表格的方式来显示，左栏为细节名称，右栏为具体细节。为了便于操作，属性窗格内的细节是进行了分组的，其中右栏中的方格底色会有不同的颜色，如图2-15所示。
图2-14 “草图绘制”标签与“建模”标签
图2-15 属性栏
白色区域：显示当前输入的数据。
灰色区域：显示信息数据，不能被编辑。
视图区域是指在程序右下方的大片空白区域，视图区域是使用DesignModeler绘制图形的区域，建模的操作都是在绘图区域中完成的。
窗口底部的状态栏提供与正执行的功能有关的提示信息。因此要养成经常查看提示信息的习惯。
DesignModeler虽为建模工具，但它不仅具有重新建立模型的能力，而且可以与大多数其他主流的CAD类文件相关联。这样对于许多对DesignModeler建模不太熟悉而对其他主流CAD类软件熟悉的用户来说，他们可以直接读取外部CAD模型文件的格式或直接将DesignModeler的导入功能嵌入CAD类软件中。
外部CAD类软件建好模型后，可以将模型文件导入DesignModeler中。
目前，可以直接读取的外部CAD模型文件的格式有ACIS（*.sat；*.sab）、Ansys（*.pmdb）、AutoCAD（*.dwg；*.dxf）、Catia（*.model；*.exp；*.session；*.CATPart；*.CATProduct；*.3dxml）、Creo Element/Direct Modeling（*.pkg；*.bdl；*.ses；*.sda；*.sdp；*.sdac；*.sdpc）、Creo Parametric（*.prt*；*.asm*）、Fusion 360（*.f3d；*.f3z）、IGES（*.iges；*.igs）、Inventor（*.ipt；*.iam）、JT（*.jt）、Monte Carlo N-Particle（*.mcnp）、Tripoli4（*.tripoli4；*.tripoli；*.tri4；*.tri；*.t4；*.geom）、Parasolid（*.x_t；*.xmt_txt；*.x_b；*.xmt_bin）、Rhino（*.3dm）、SketchUp（*.skp）、Solid Edge（*.par；*.asm；*.psm；*.pwd）、SOLIDWORKS（*.SLDPRT；*.SLDASM）、SpaceClaim（*.scdoc）、STEP（*.stp；*.step）、UG NX（*.prt）。

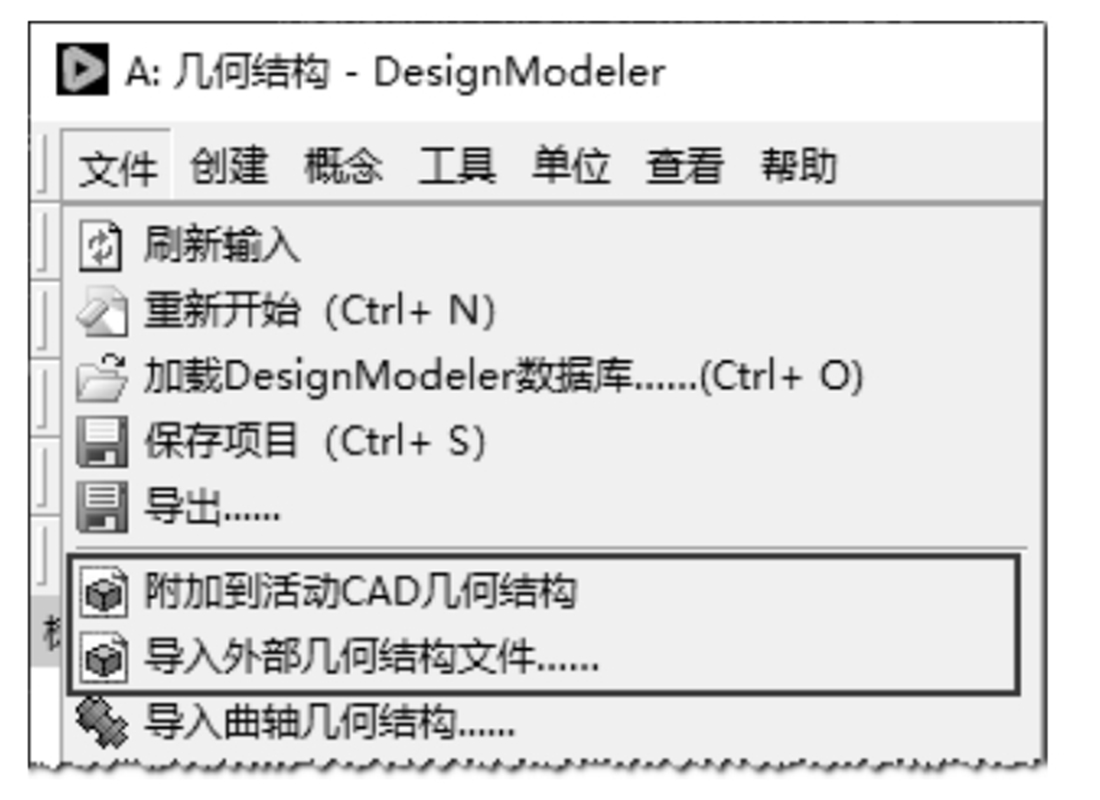

搜索中间格式的几何体文件并打开及读取模式的具体操作位置如下：选择“文件”→“导入外部几何结构文件……”命令，如图2-16所示。
图2-16 导入模型选项
双向关联性在并行设计迅速发展的今天大大提高了用户的工作效率，双向关联性的优势为同时打开其他外部CAD类建模工具和DesignModeler两个程序。当外部CAD中的模型发生变化时，DesignModeler中的模型只需通过刷新便可同步更新；同样，当DesignModeler中的模型发生变化时也只需通过刷新，CAD中的模型也可同步更新。
它支持当今较流行的CAD类软件，如Catia、UG NX、Invento、Creo Element/Direct Modeling、SOLIDWORKS、SpaceClaim、Solid Edge等。
从一个打开的CAD系统中探测并导入当前的CAD文件进行双向关联性的具体操作位置如下：选择“文件”→“附加到活动CAD几何结构”命令，如图2-16所示。
在导入模型时，导入的主要选项为几何体类型（包含实体、表面和全部等）。
导入的模型可以进行简化处理，具体简化项目如下。
几何结构：如有可能，将NURBS几何体转换为解析的几何体。
拓扑：合并重叠的实体。
另外，对于导入的模型可以进行校验和修复——对非完整的或质量较差的几何体进行修补。
导入选项的具体操作位置为选择“工具”→“选项……”命令，将打开如图2-17所示的“选项”对话框。
图2-17 “选项”对话框
可以根据需要定义原点和方位，或通过使用现有几何体作为参照平面创建和放置新的工作平面。还可以根据需要创建更多的工作平面，并且多个草图可以同时存在于一个平面上。
创建草图的步骤如下。
（1）定义绘制草图的平面。
（2）在所希望的平面上绘制或识别草图。
在DesignModeler中几何体具有以下4种模式。
草图模式：包括二维几何体的创建、修改、尺寸标注及约束等，创建的二维几何体为三维几何体的创建和概念建模做准备。
三维几何体模式：将草图进行挤出、旋转、扫掠等操作得到三维几何体。
几何体输入模式：直接导入其他CAD模型到DesignModeler，并对其进行修补，使之适应有限元网格划分。
概念建模模式：用于创建和修改线体或表面几何体，使之能应用于创建梁和壳体的有限元模型。

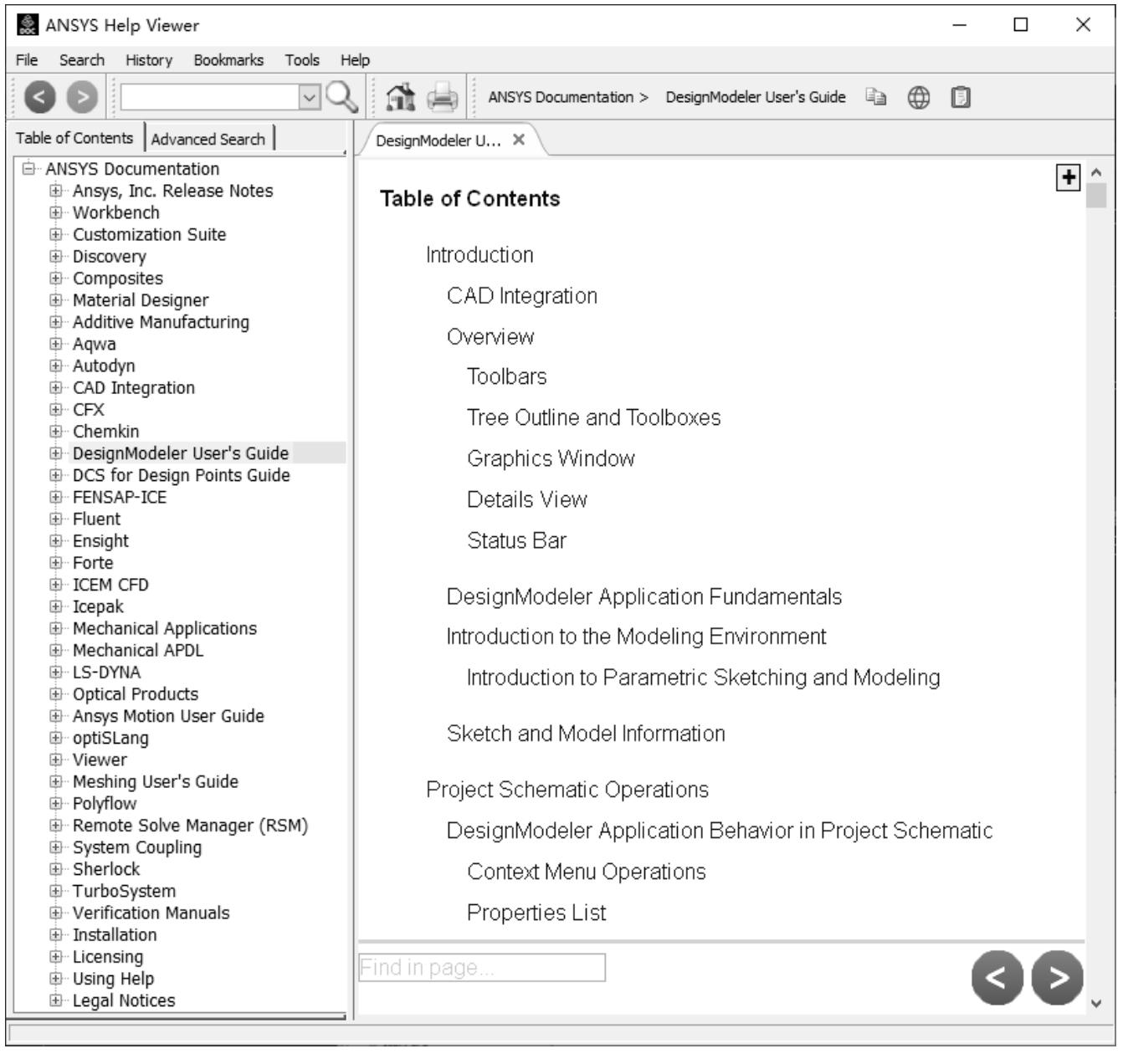

可以通过“帮助”菜单打开帮助文档，选择菜单栏中的“帮助”→“Ansys DesignModeler帮助（F1）”命令，默认情况下将打开在线帮助，如果安装了本地帮助文档并完成配置后，将打开如图2-18所示的ANSYS Help Viewer（ANSYS帮助查看器）。从该图中可以看出，可以通过以下两种方式来得到项目的帮助。
（1）目录方式：使用此方式需要对所查项目的属性有所了解。
（2）搜索方式：这种方式简便快捷，缺点是可能搜索到大量条目。
图2-18 ANSYS Help Viewer
在浏览某页时，可能注意到一些有下画线的不同颜色的词，单击这些词，就能得到关于该项目的帮助。出现链接的典型项目是命令名、单元类型、用户手册的章节等。
一般情况下，链接以蓝色显示，当鼠标悬停在某个链接上，它将以阴影显示。
另外版权及支持信息可通过“帮助”菜单进行访问。
