第三节
VR全景地面拍摄设备

一、一体机（全景）相机

一体机（全景）相机（以下简称“一体机”），是相机光轴在垂直航线方向上从一侧到另一侧扫描时呈现广角摄影的相机，可达到360度无死角拍摄。一体机往往内置多个方向的广角摄像头，有双目式的（内置两个摄像镜头），另外还有四目式、六目式等不同硬件配置的相机。这些摄像头通过同步拍摄和拼接，对接相应的合成算法，可以快速生成VR全景图片及视频。

（一）一体机（全景）相机类型

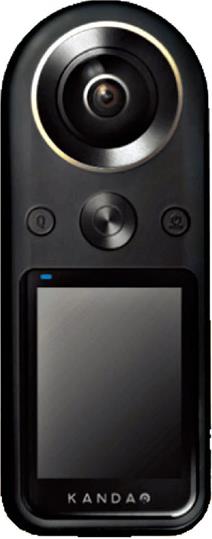

1.单目式

一个镜头、一个快门、一个开关、一个充电口，机身轻盈，方便携带。相机可以独立拍摄，同时也支持手机App操控，通过Wi-Fi连接相机便能轻松实现遥控拍摄的功能。镜头视场角185度，旋转拍摄单张后，机内换算拼接输出全景照片及视频。如图2-8。

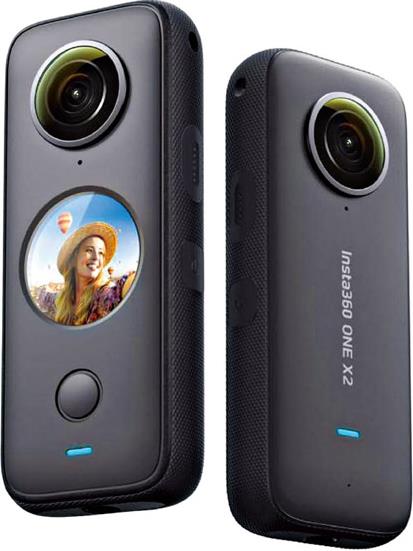

2.双目式

它的最大特点就是体积小。它的大小只有iPhone手机的一半左右，机身拥有前后两个镜头，所以被称为双目式。这两个镜头的可视角度都是210度，两个镜头拍摄可以自动合成360度全景照片及视频。如图2-9、2-10。

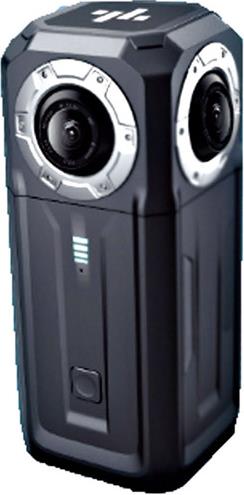

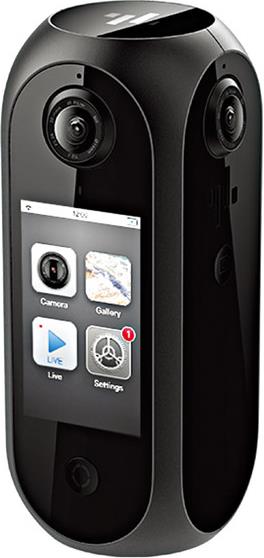

3.四目式

它的体积增大，机身拥有前后左右四个镜头，所以我们叫它四目式。通过四个镜头拍摄可以自动合成360度的全景照片及视频。如图2-11。

4.六目式

它的体积偏大，需与专业三脚架配合使用，机身拥有六个镜头，所以我们叫它六目式。六个镜头拍摄可以自动合成360度的全景照片及视频。如图2-12。

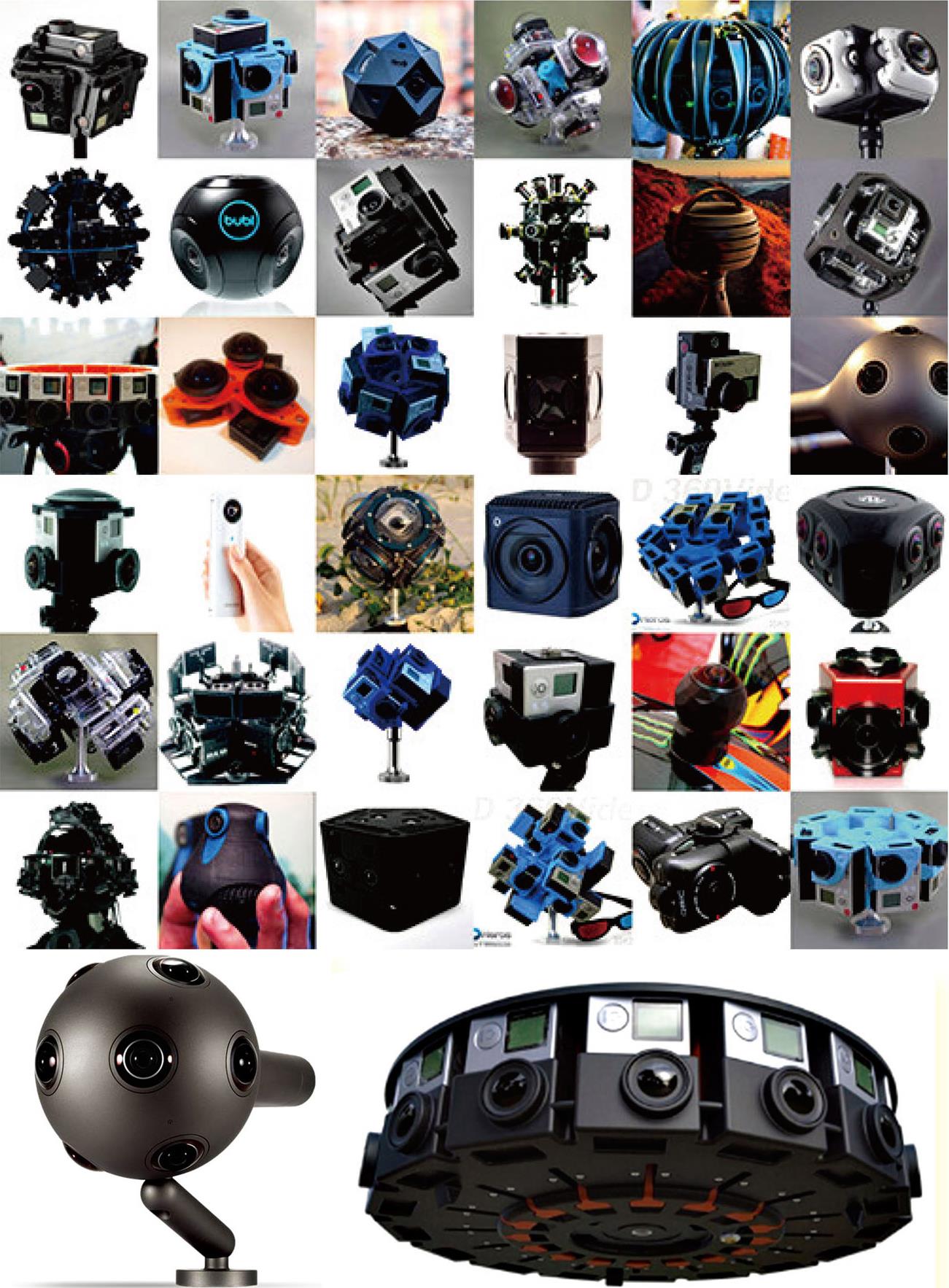

5.其他多目一体机

图2-13所示所有类型，在使用时需要在手机上下载相对应的App用来连接一体机。一体机可以通过开启陀螺仪功能，转动手机就能够在App内随时查看不同方位的视角。

一体机多是以鱼眼广角镜头组合为主的。一体机的操作方便，幅宽大，但几何尺寸不严格，存在全景畸变、画面不清晰、色彩饱和度偏差、局部画面变焦、拼接错位等一系列问题。

（二）一体机（全景）相机市场应用分类

1.民用级

使用者大多为VR发烧友和VR爱好者，机器可以拍摄5.6K—8K清晰度级别的VR影像和以传统影像方式制作的相关影像作品，多为短视频创作和自娱自乐VR的展示方式。如前图2-8、2-9、2-10所示一体机设备。

2.专业级

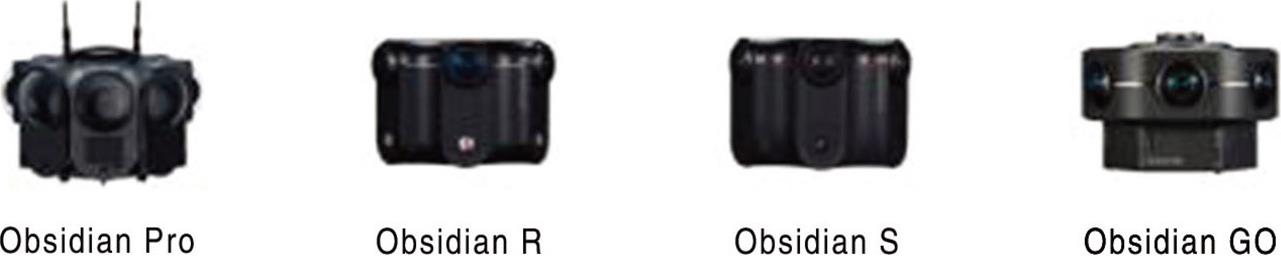

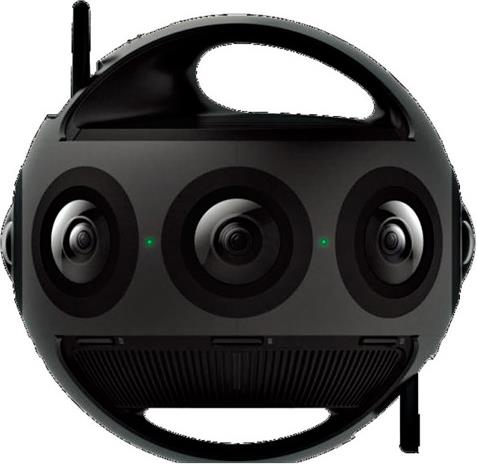

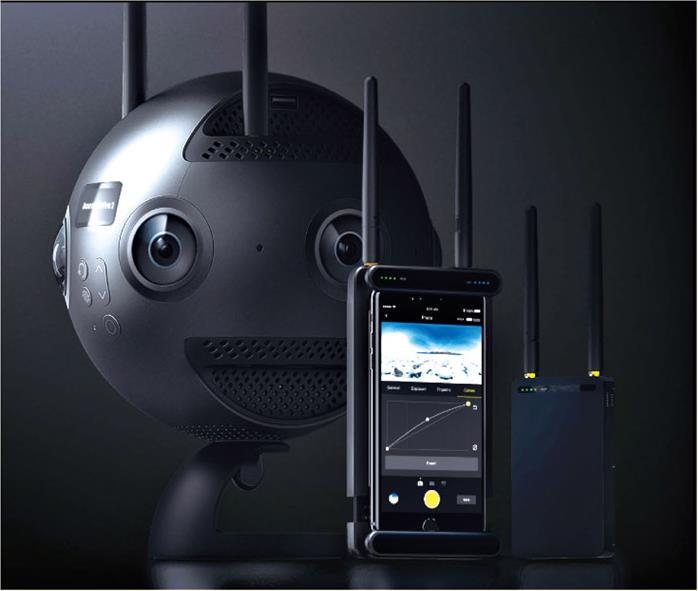

使用者为专业从事VR的影视公司或者学校团体，机器可以拍摄8K清晰度级别的VR影像，目前为市场主流应用的设备。如前图2-11、2-12所示一体机设备和看到Obsidian系列设备（如图2-14）。

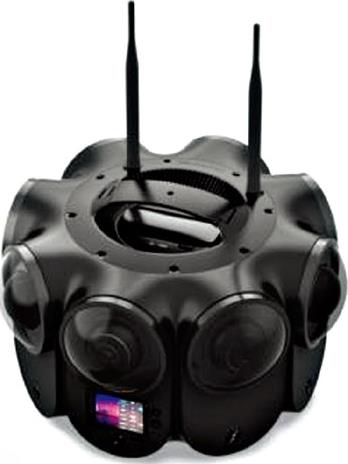

3.广播级

应用在大型纪录片拍摄、大型晚会录制和电影拍摄中，拍摄影像达到11K—16K清晰度级别，机器中的各类参数可调性极大，镜头相关参数接近电影级别镜头，属于目前行业发展顶级专业性设备。如图2-15、2-16。

4.防水级

针对极限条件下使用的VR全景摄像机，具有防水等户外功能，适应于全天候VR户外直播、水下直播等特殊环境要求。

目前市场上的VR、AR智能眼镜品牌非常丰富，既包括谷歌、微软、索尼等全球性头部企业品牌，也包括三星、华为、小米、OPPO等头部手机品牌，而更多的则是如HTC VIVE、Oculus、Pico、影创、3Glasses、Nreal、Skyworth创维等专注于VR、AR智能眼镜市场的品牌。如图2-17。

二、单反相机

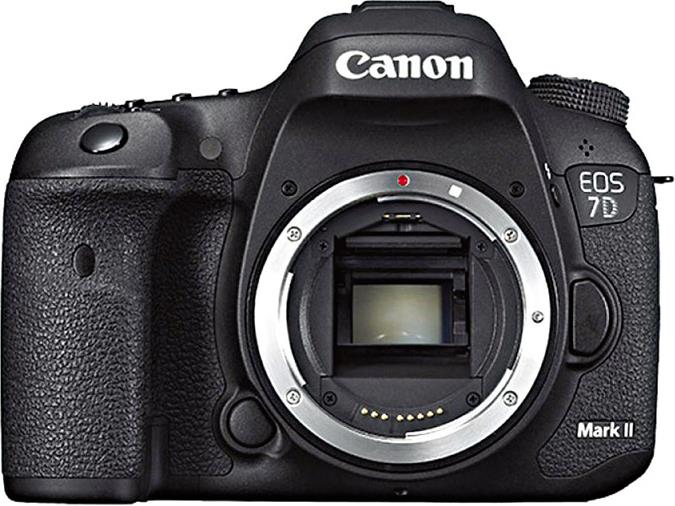

单反就是指单镜头反光，即SLR（single lens reflex），这是当今最流行的取景系统，大多数35mm照相机都采用这种取景器。在这种系统中，反光镜和棱镜的独到设计使得摄影者可以从取景器中直接观察到镜头的影像。因此，可以准确地看见胶片即将“看见”的相同影像。该系统的“心脏”是一块活动的反光镜，它呈45度角安放在胶片平面的前面。进入镜头的光线由反光镜向上反射到一块毛玻璃上。早期的SLR照相机必须以与腰齐平的方式把握照相机并俯视毛玻璃取景。毛玻璃上的影像虽然是正立的，但左右是颠倒的。为了校正这个缺陷，现在的眼平式SLR照相机在毛玻璃的上方安装了一个五棱镜。这种棱镜将光线多次反射改变光路，将影像送至目镜，这时影像就是上下正立且左右校正的了。取景时，进入照相机的大部分光线都被反光镜向上反射到五棱镜，几乎所有SLR照相机的快门都直接位于胶片的前面（由于这种快门位于胶片平面，因而称作焦平面快门）；取景时，快门闭合，没有光线到达胶片。当按下快门按钮时，反光镜迅速向上翻起，让开光路，同时快门打开，于是光线到达胶片，完成拍摄。然后，大多数照相机中的反光镜会立即复位。如图2-18。

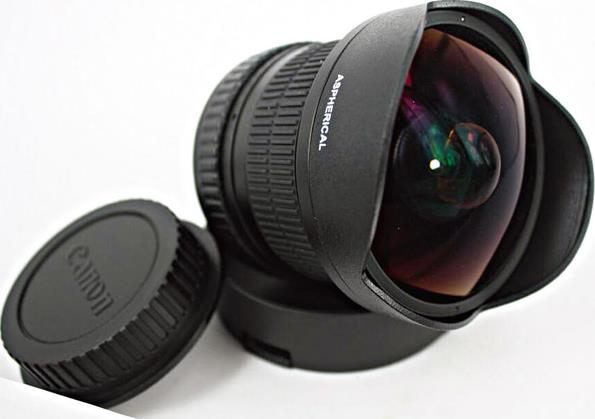

单反相机在VR全景图片拍摄中以阵列分区拍摄的方式进行，且在拍摄时要匹配相对应的广角（鱼眼）镜头（如图2-19）。

单反相机的主要特点是：成片清晰度高，可达到20K以上的清晰度，但操作过程相对复杂。 P/46eLNBtkXLtmz1FHtz8EmbthLfgvBgKic8nXzxFIGa+c7UOmy9Kc5GCRZAILnQ
