3.3　综合实例

3.3.1　斜板草图

利用草图绘制工具绘制如图3-38所示的斜板草图，并标注尺寸及添加几何关系。

在本实例中，首先绘制中心线和两个圆；接着对圆的直径和圆心距离进行尺寸标注；然后绘制两个圆的连接直线并添加几何关系；最后剪裁掉多余的线条，完成斜板的绘制。

本实例的具体操作步骤如下。

启动SolidWorks 2020，单击“欢迎”对话框中“主页”选项卡的“新建”选项组的 按钮，进入零件设计状态。

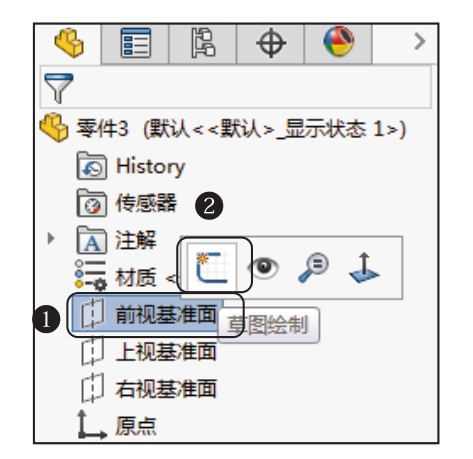

❶在FeatureManager设计树中单击选择前视基准面；❷在弹出的关联工具栏中单击“草图绘制”按钮 ，进入草图绘制界面，如图3-39所示。

单击CommandManager“草图”工具栏中的“中心线”按钮 ，绘制一条通过原点的水平中心线。

单击CommandManager“草图”工具栏中的“圆”按钮 ，此时鼠标指针变为 形状。

将鼠标指针移动到原点处，当鼠标指针右下角出现 时单击。拖动鼠标到适当的位置单击，绘制一个以原点为圆心的圆（圆1）。

将鼠标放在第一个圆右侧中心线上，此时鼠标指针变为 形状。单击并拖动鼠标指针绘制另一个圆（圆2），绘制结果如图3-40所示。

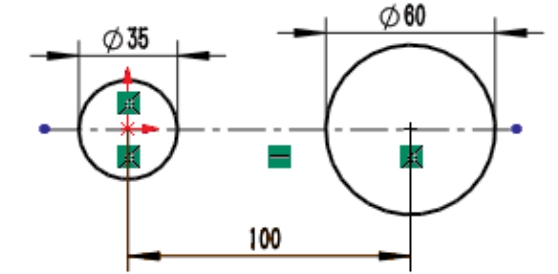

单击CommandManager“草图”工具栏中的“智能尺寸”图标按钮 ，将两个圆心间的距离标注为100，两个圆的直径分别标注为35和60，如图3-41所示。

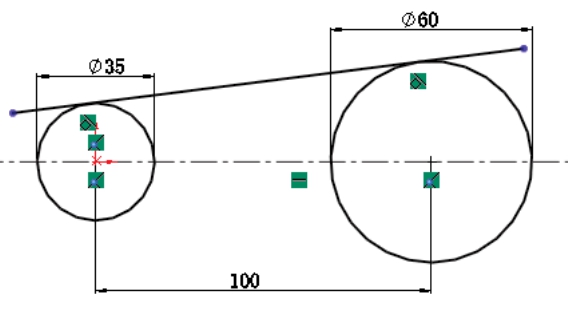

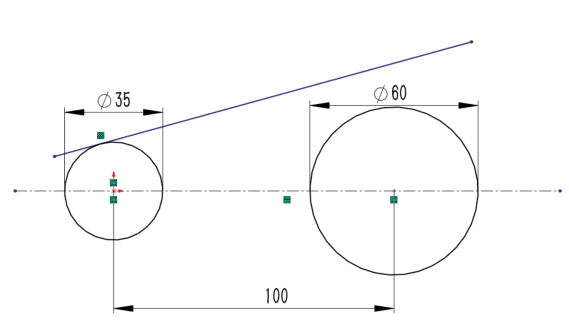

单击CommandManager“草图”工具栏中的“直线”按钮 ，此时鼠标指针变为 形状。在两个圆的上方绘制一条直线，直线的长度要略长一点，如图3-42所示。

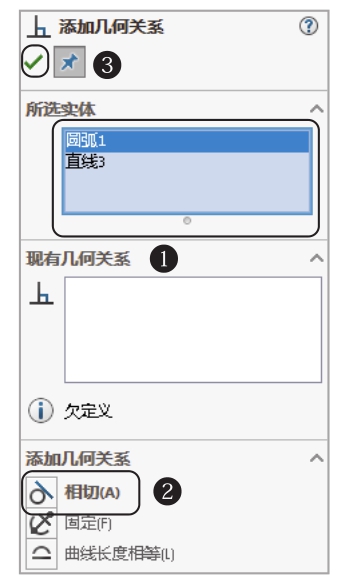

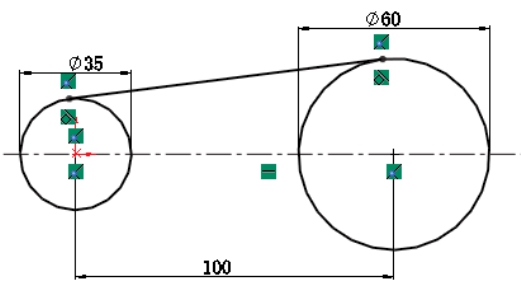

单击CommandManager“草图”工具栏中的“添加几何关系”按钮 ，弹出“添加几何关系”属性管理器。❶单击选中直线和圆弧1；❷单击“相切”按钮 ；❸单击“确认”按钮 ，为这两个实体添加“相切”几何关系。属性管理器设置如图3-43所示。添加相切几何关系后的图形如图3-44所示。

重复步骤09，选择直线和圆弧2，为它们也添加“相切”的几何关系，生成的草图如图3-45所示。

单击CommandManager“草图”工具栏中的“剪裁实体”按钮 ，裁剪掉直线两端多余的部分，生成的草图如图3-46所示。

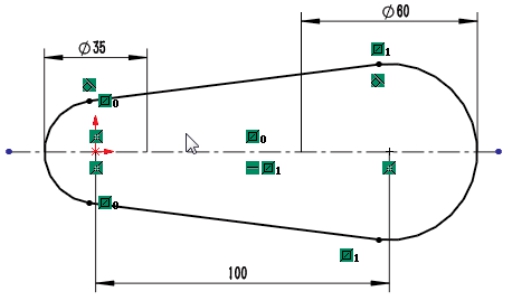

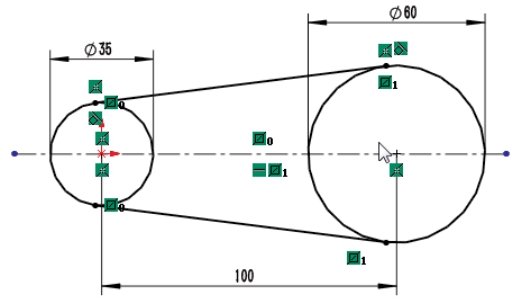

单击CommandManager“草图”工具栏中的“镜向实体”按钮 ，弹出“镜向”属性管理器。❶单击直线作为要镜向的实体；❷单击“镜向轴”下面的列表框将其激活，在图形区域单击选择中心线；❸单击“确定”按钮 ，完成镜向。属性管理器设置如图3-47所示。镜向后的图形如图3-48所示。

单击CommandManager“草图”工具栏中的“剪裁实体”按钮 ，剪裁掉圆1和圆2的两段圆弧，生成的草图如图3-49所示。

单击标准工具栏中的“选择”按钮 ，选取标注的直径尺寸，按Delete键将它们删除。

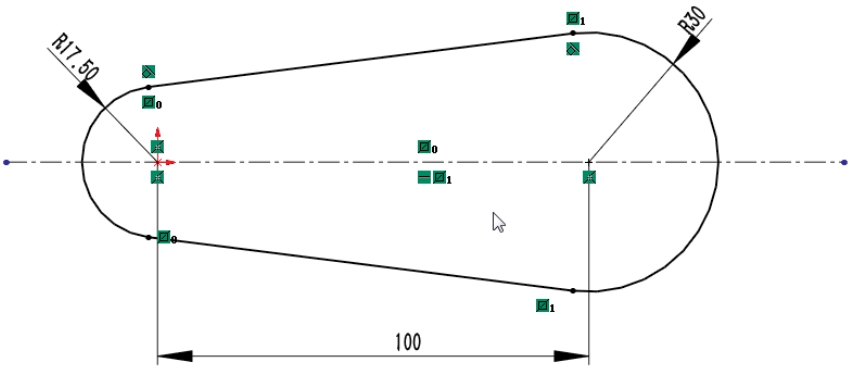

单击CommandManager“草图”工具栏中的“智能尺寸”按钮 ，标注圆弧的半径尺寸，从而完成整个草图的绘制工作，绘制结果如图3-38所示。

3.3.2　角铁草图

利用草图绘制工具绘制如图3-50所示的角铁草图，然后标注尺寸。绘图过程中自动添加几何关系。

在本实例中，首先绘制一条竖直直线和一条水平直线；接着对两条直线进行尺寸标注是；然后利用自动捕捉和自动添加几何关系绘制其余的4条直线并进行标注；最后进行倒圆角，完成角铁的绘制。

本实例的具体操作步骤如下。

启动SolidWorks 2020，单击“欢迎”对话框中“主页”选项卡的“新建”选项组的 按钮，进入零件设计状态。

❶在FeatureManager设计树中单击选择前视基准面；❷在弹出的关联工具栏中单击“草图绘制”按钮 ，进入草图绘制界面。

单击CommandManager“草图”工具栏中的“直线”按钮 ，绘制一条通过原点的竖直直线和一条通过原点的水平直线。

单击CommandManager“草图”工具栏中的“智能尺寸”按钮 ，标注两条直线的尺寸。生成的草图如图3-51所示。

单击CommandManager“草图”工具栏中的“直线”按钮 ，移动鼠标指针到竖直直线的上端点处。当鼠标指针变为 形状时，表示已捕捉到端点。

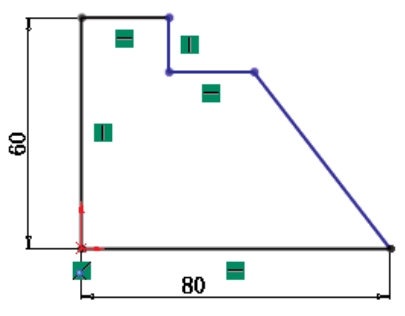

利用鼠标指针形状与几何关系的对应变化关系绘制其余的4条直线，生成的草图如图3-52所示。

单击CommandManager“草图”工具栏中的“智能尺寸”按钮 ，标注尺寸后如图3-53所示。

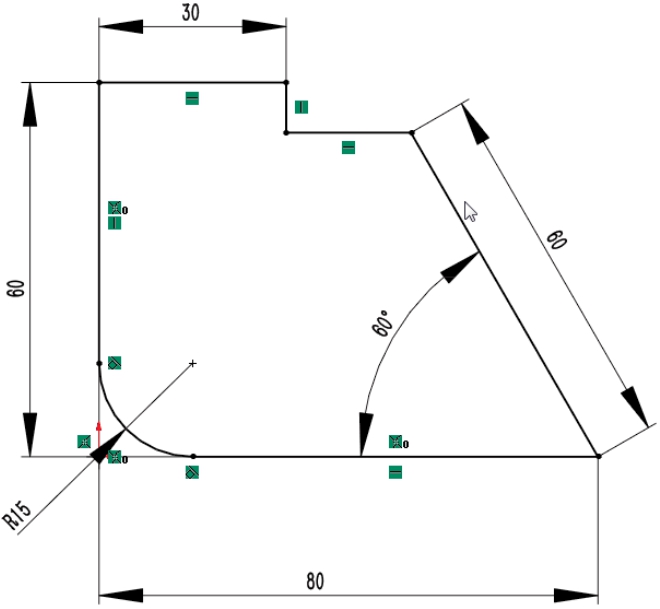

单击CommandManager“草图”工具栏中的“圆角”按钮，选择步骤04中绘制的两条直线，在“绘制圆角”属性管理器中设置圆角的半径为15。最终生成的草图如图3-50所示。 aFvB4GDwgOtKVg5/PPOTLwXfJbN1VzPmE3zby+Us89ph6QqQYJc46TEqV5RDodI7
