本节案例演示ANSYS Workbench的结构静力学分析模块，并对比开启考虑金属塑性的大变形开关前后两个结果，基本展示了此方法的操作流程。

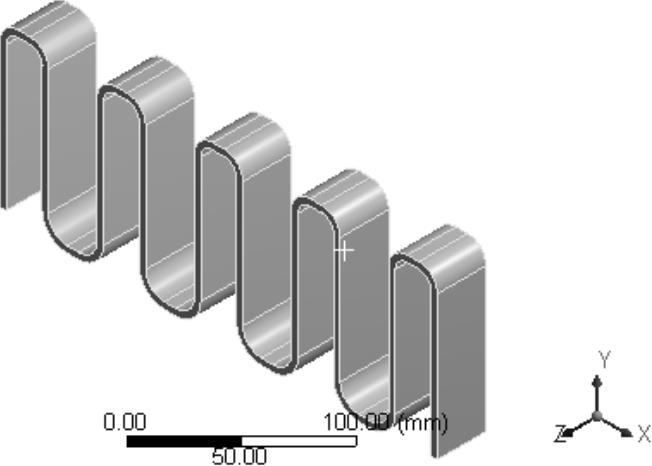

图2-54所示为大变形静力学几何模型，一端面固定，另外一个端面用200N力进行拉伸，请用ANSYS Workbench分析对比同样约束及边界条件下，不加载大挠曲开关分析以及加载后两者的分析结果。
图2-54 几何模型

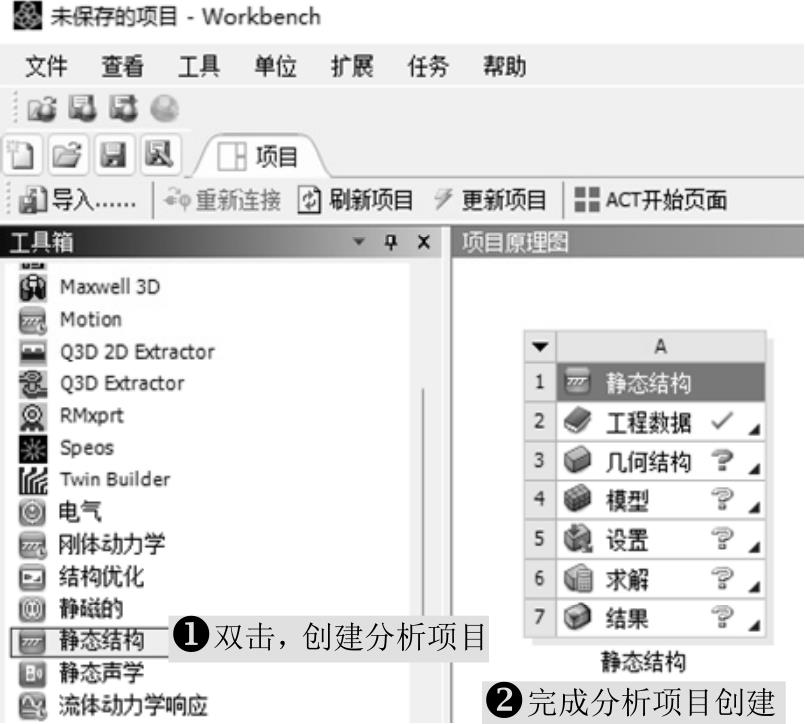

在Workbench平台内创建静态结构分析项目，如图2-55所示。
图2-55 创建分析项目
（1）导入几何模型，如图2-56所示。
图2-56 导入几何模型

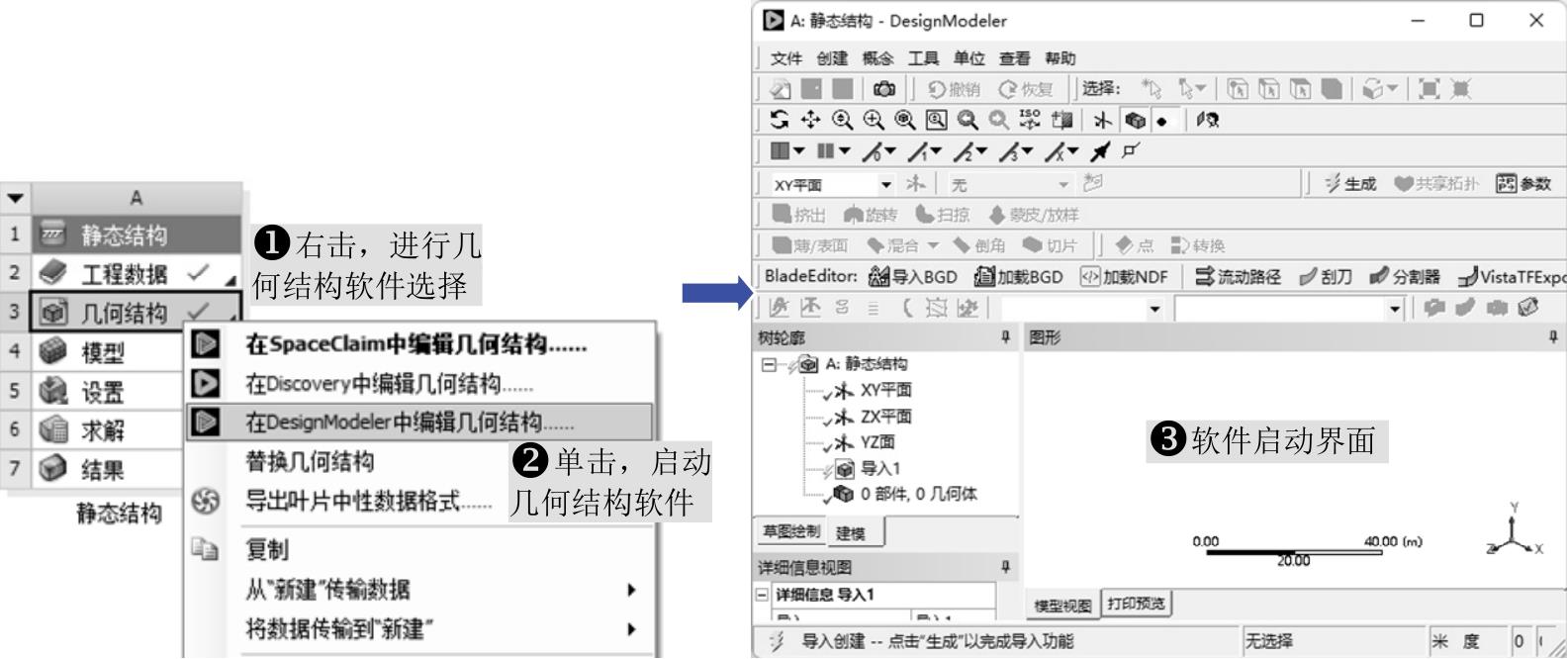

（2）启动几何结构软件，如图2-57所示。
图2-57 启动几何结构软件
Workbench的几何结构软件默认有3个模块，用鼠标右键单击可以进行软件模块选择，例如本案例选取的为DesignModeler软件。

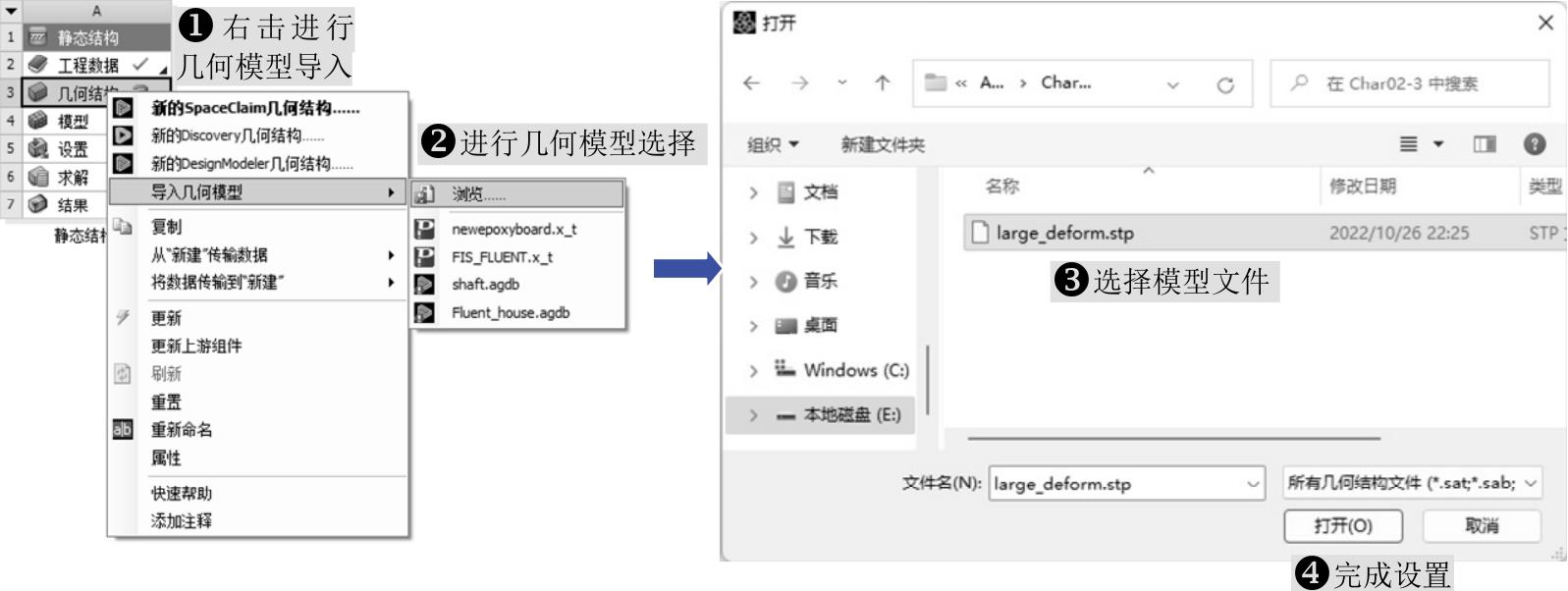

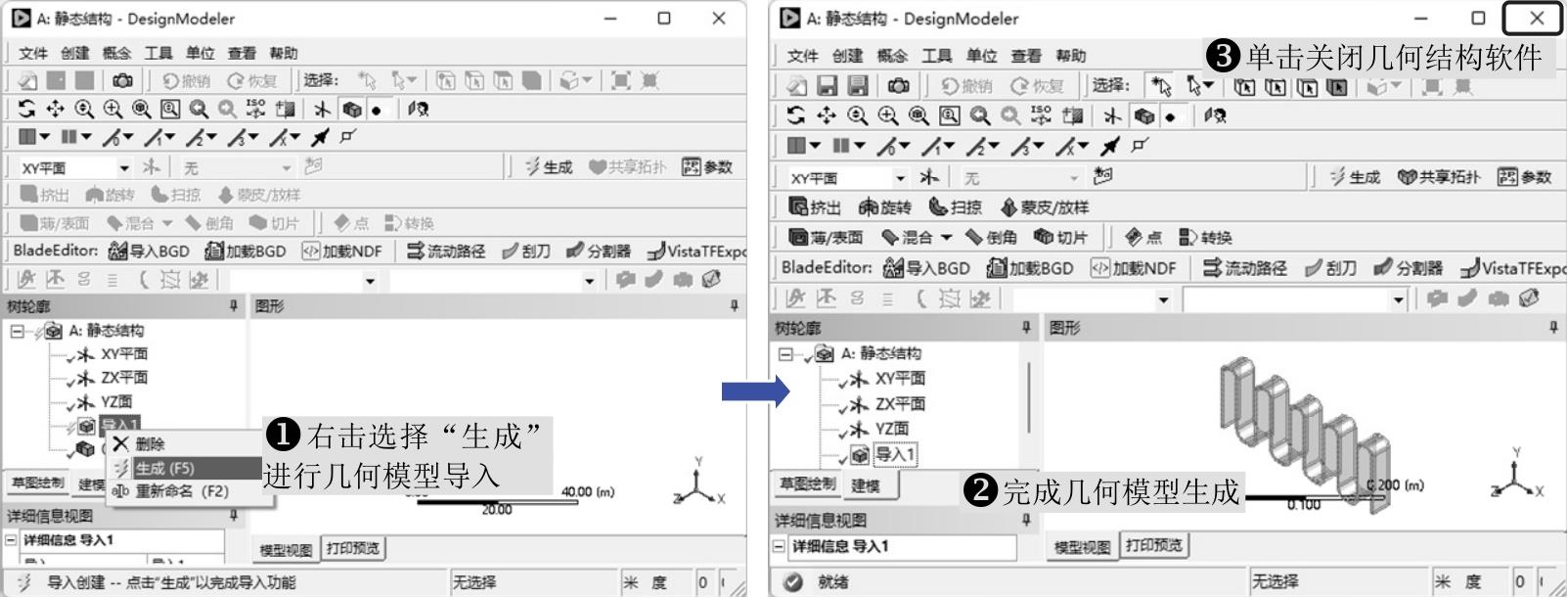

（3）在几何结构软件中进行几何模型导入，如图2-58所示。
在DesignModeler软件中可以进行几何模型的修改，本案例不需要修改。
图2-58 在几何结构软件中进行几何模型导入

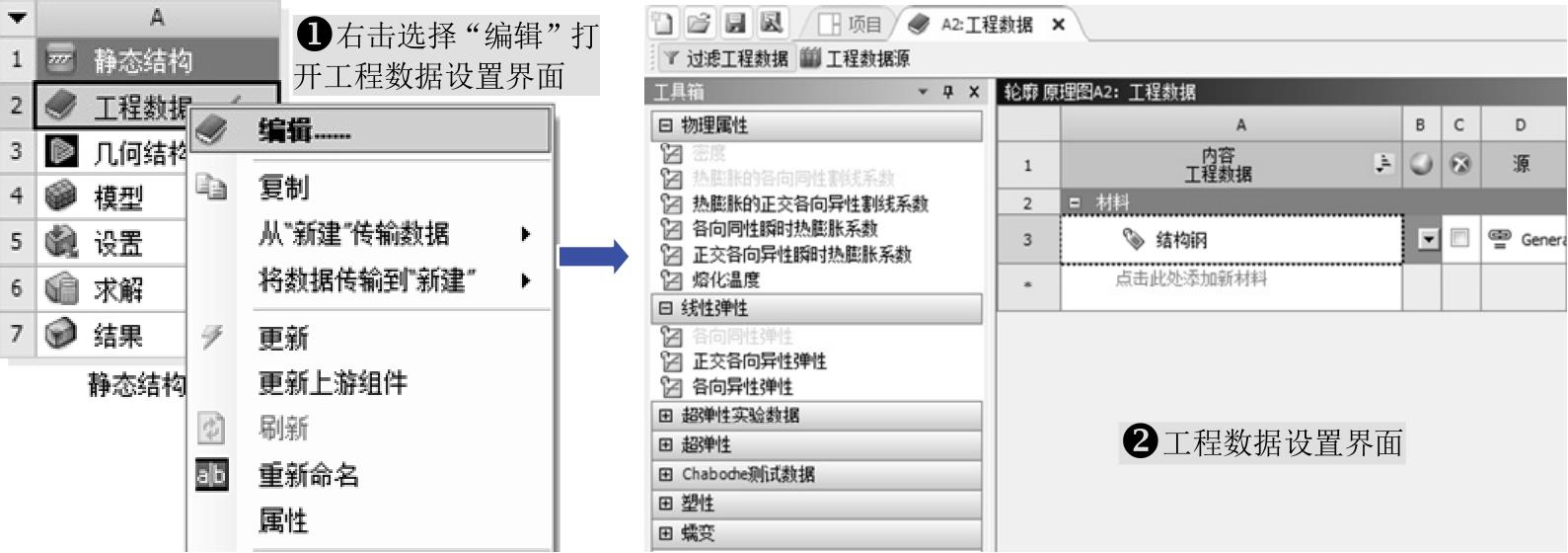

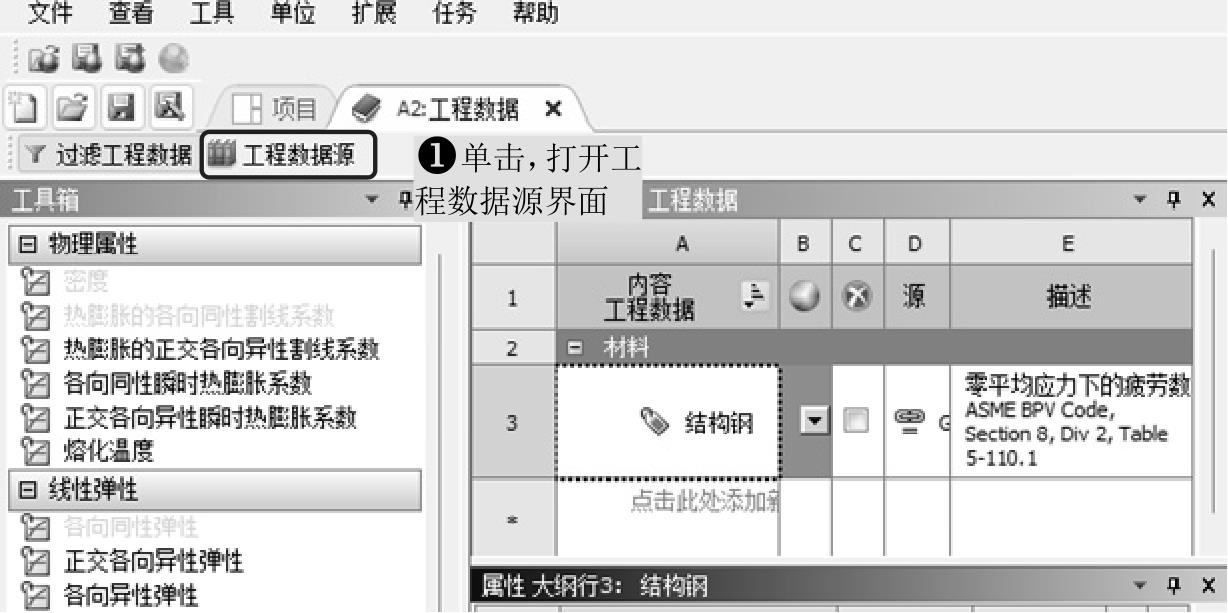

（1）打开工程数据设置界面，如图2-59所示。
图2-59 工程数据设置界面
（2）激活工程数据源，如图2-60所示。
图2-60 工程数据源界面

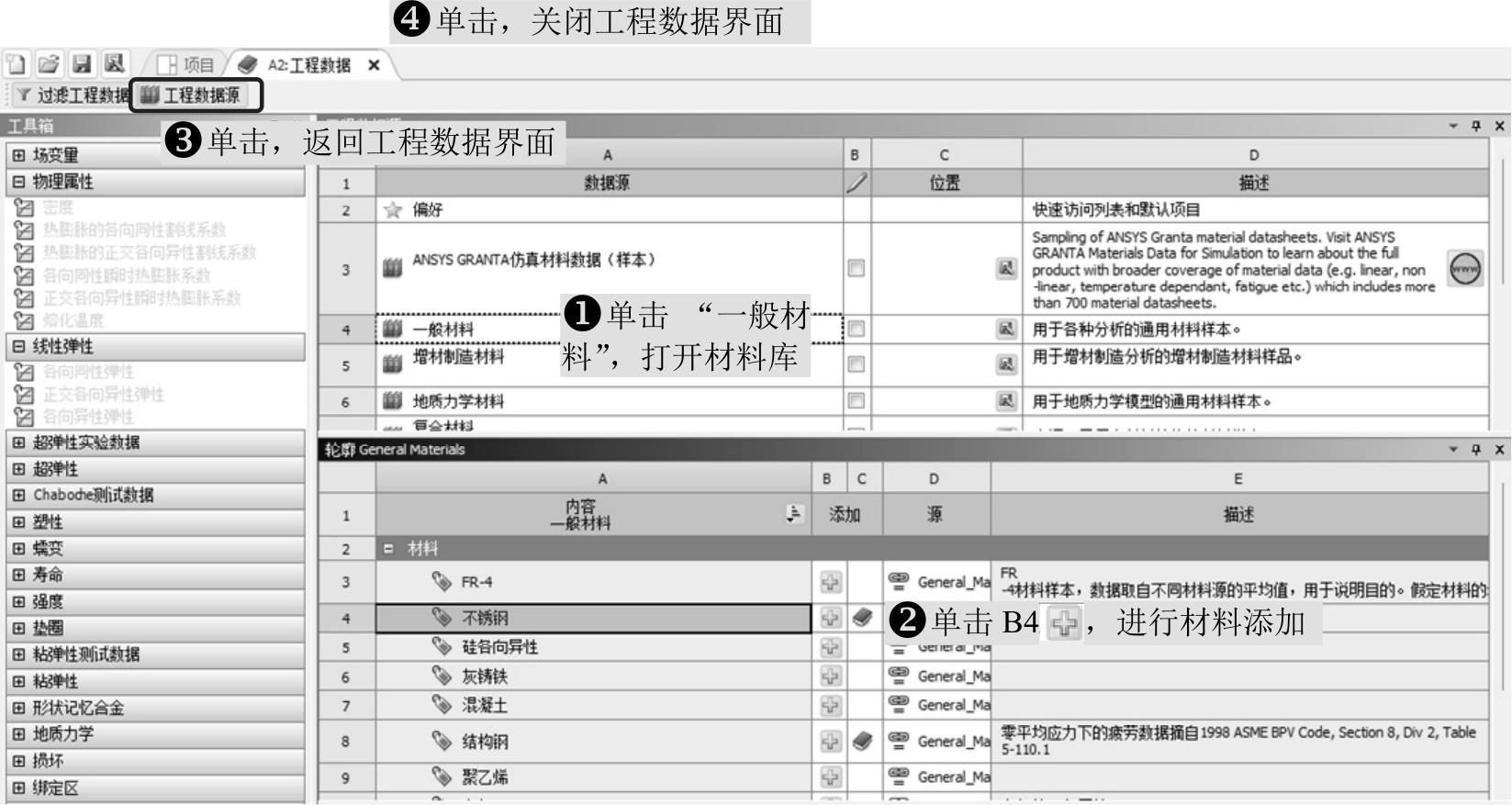

（3）添加“不锈钢”材料，如图2-61所示。
图2-61 添加材料

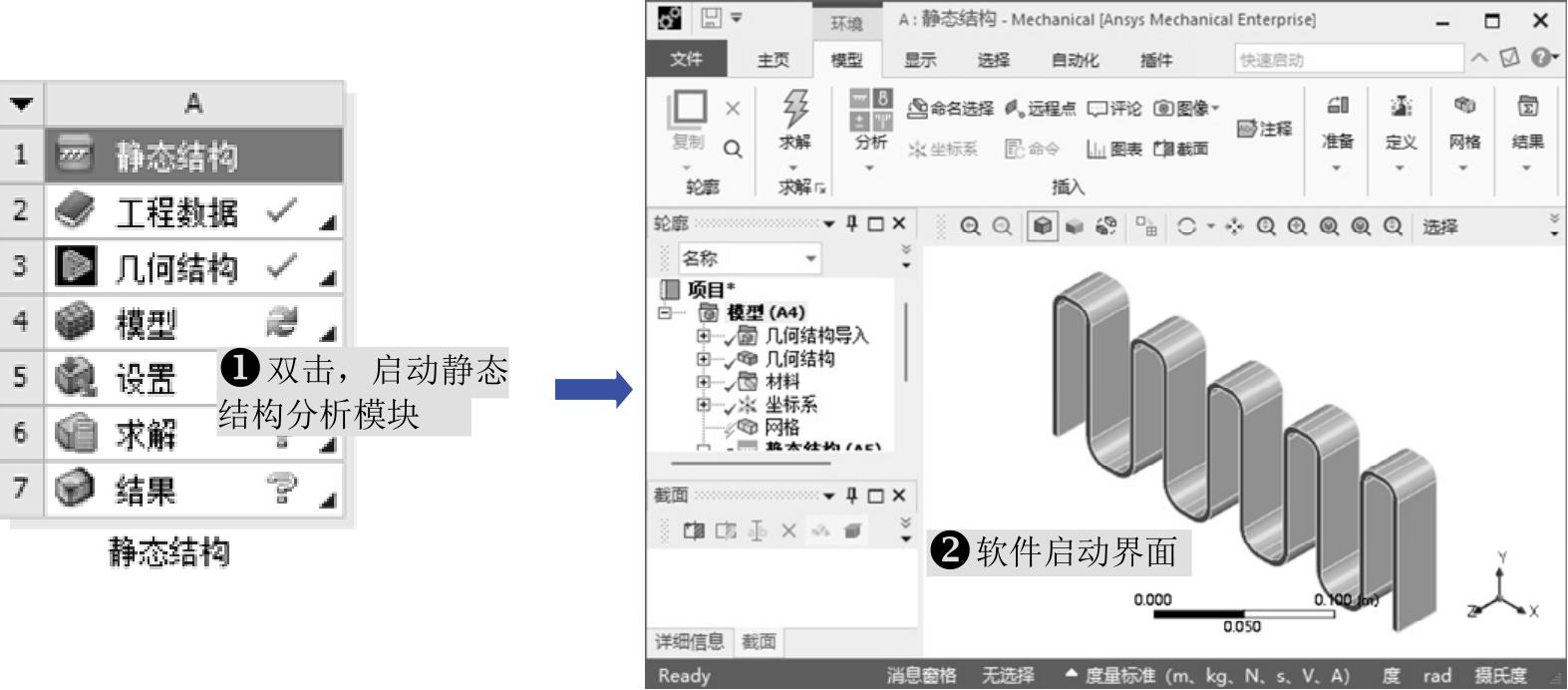

（1）启动静态结构分析模块，如图2-62所示。
图2-62 启动静态结构分析模块

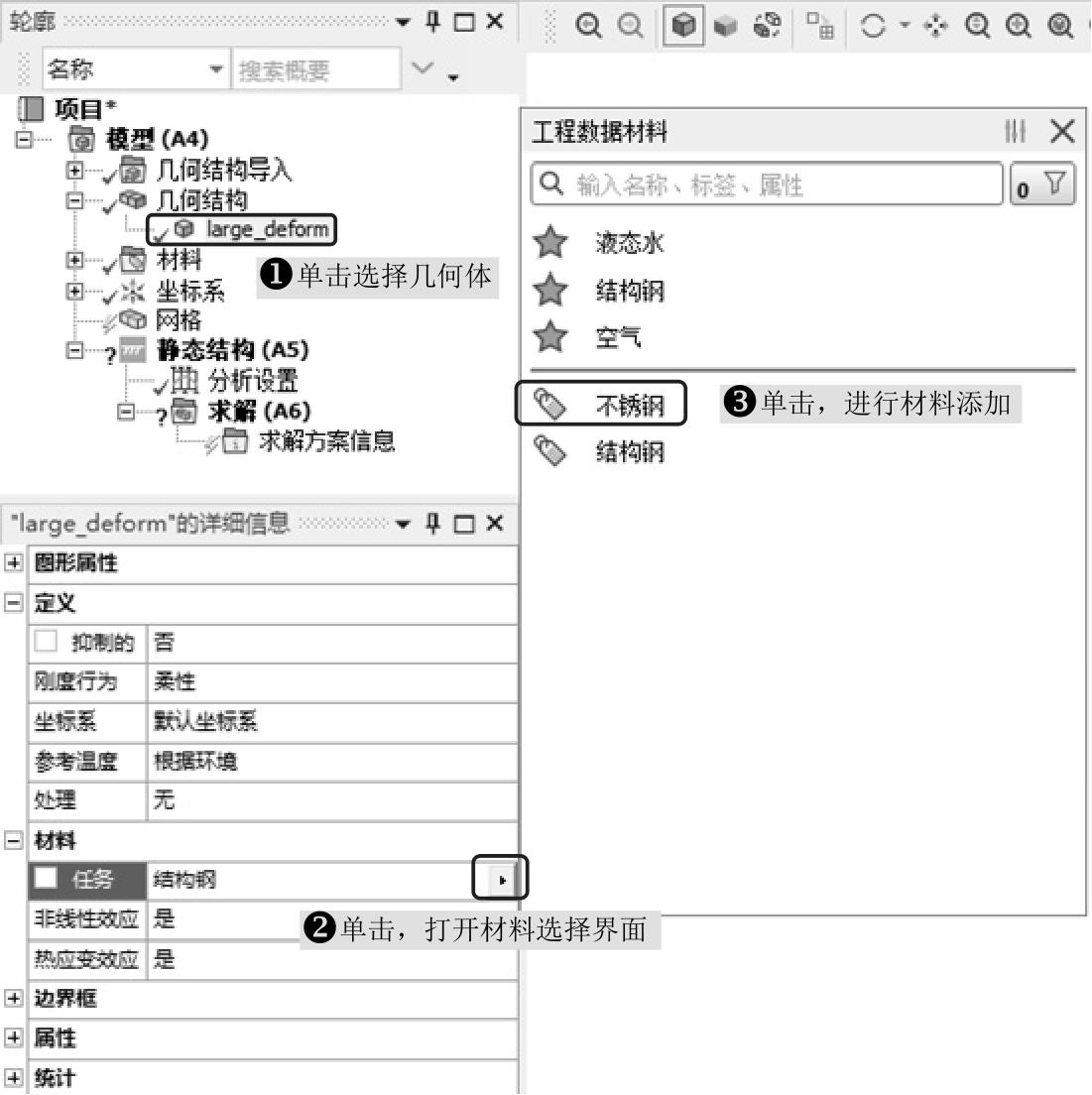

（2）进行材料属性设置，如图2-63所示。
图2-63 材料属性设置

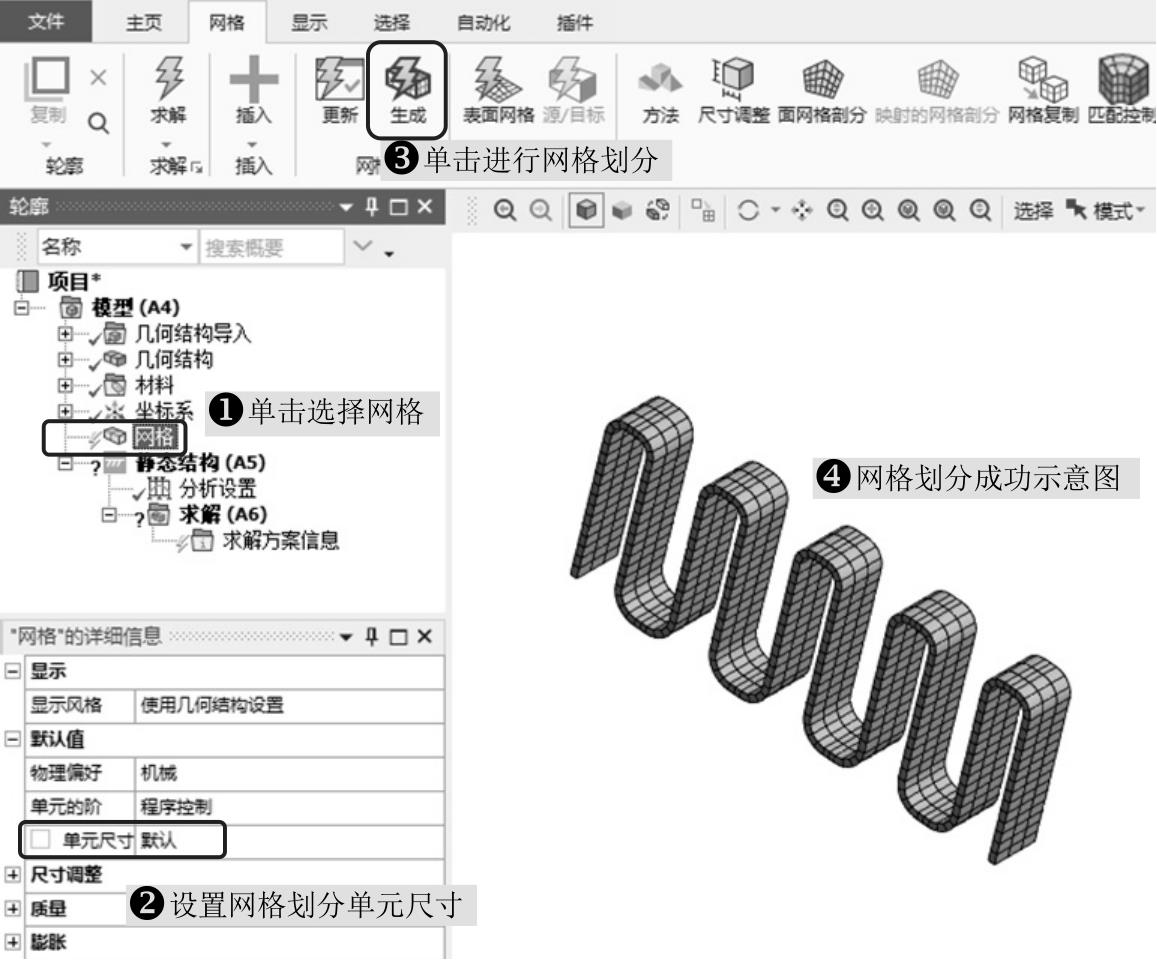

进行网格尺寸划分设置，如图2-64所示。
图2-64 网格尺寸划分设置

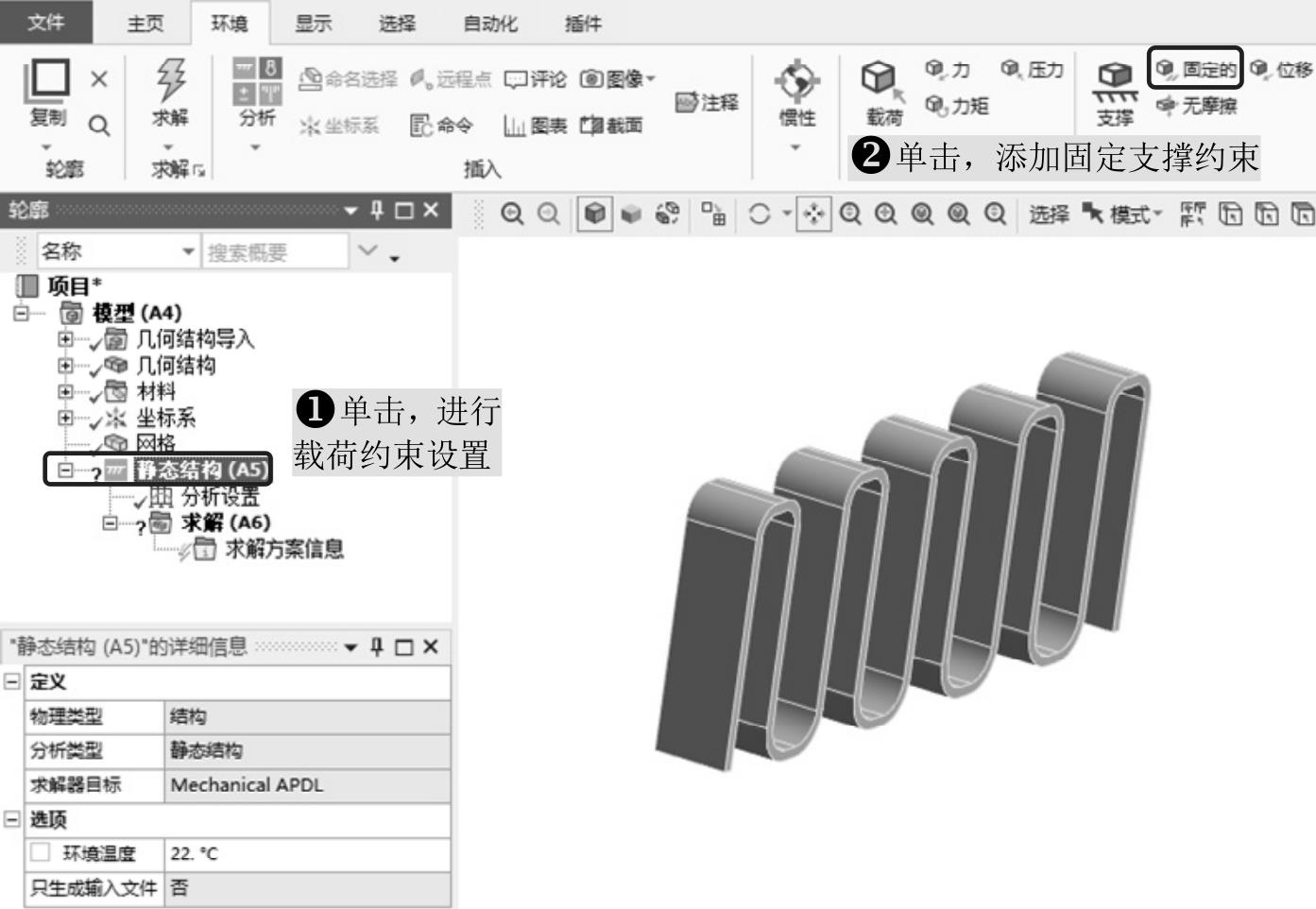

（1）添加固定支撑约束，如图2-65所示。
图2-65 添加固定支撑约束

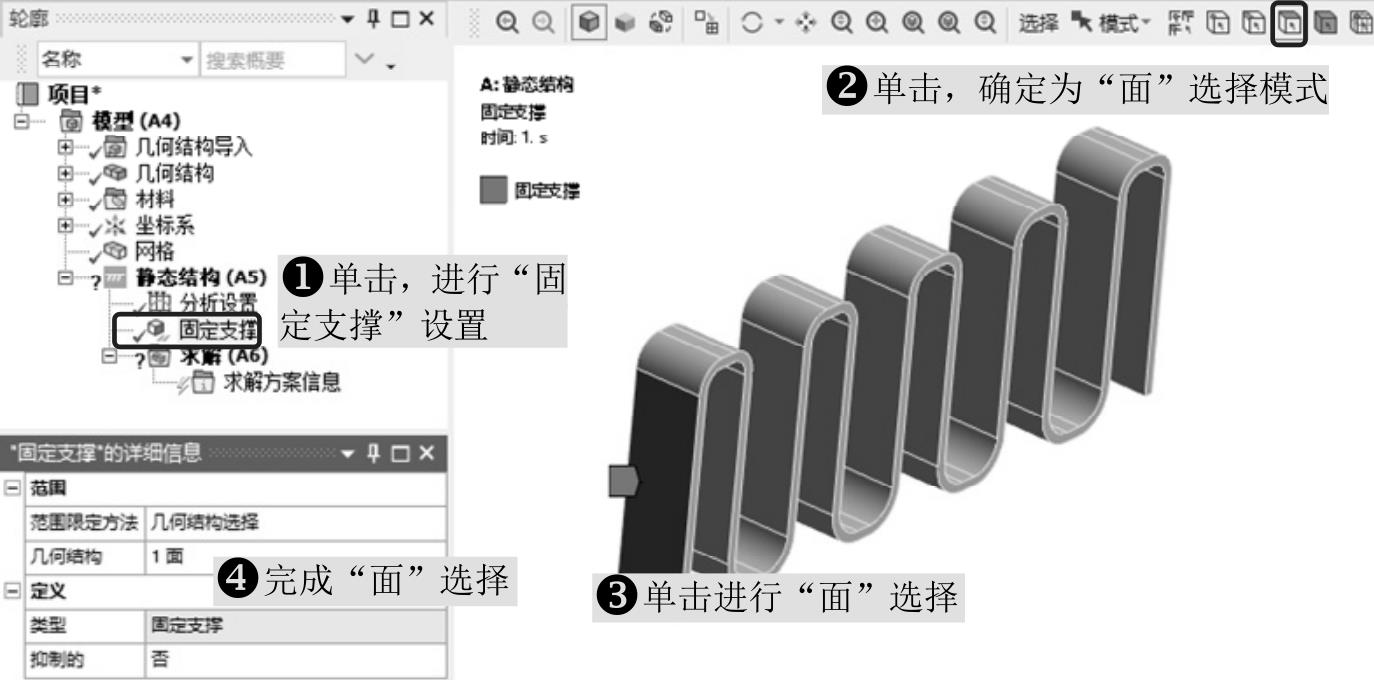

（2）进行固定支撑约束参数设置，如图2-66所示。
图2-66 固定支撑约束参数设置
上述操作界面为设置完成后的示意图，后续类似的均为设置后的截图。

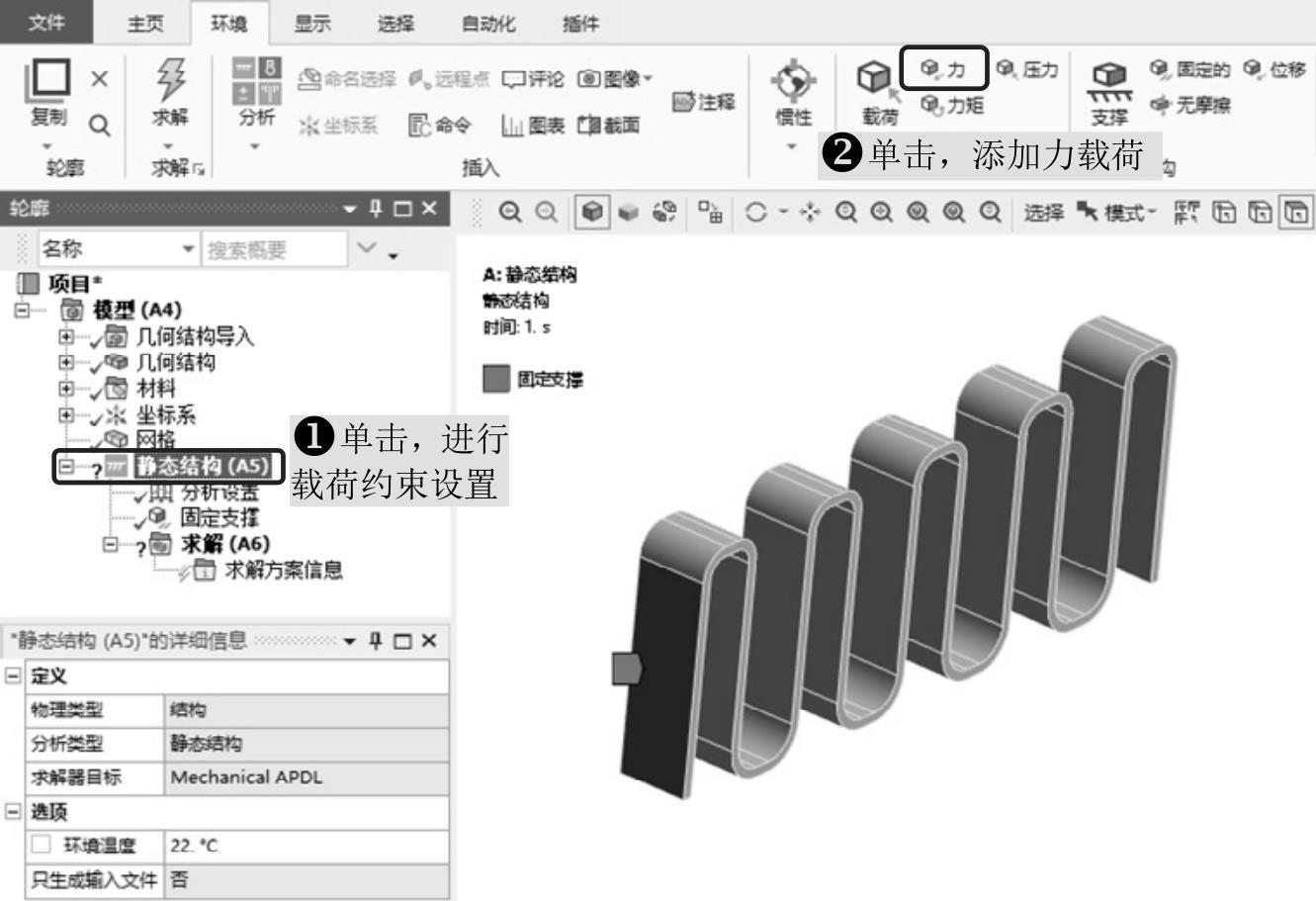

（3）添加力载荷设置，如图2-67所示。
图2-67 添加力载荷设置

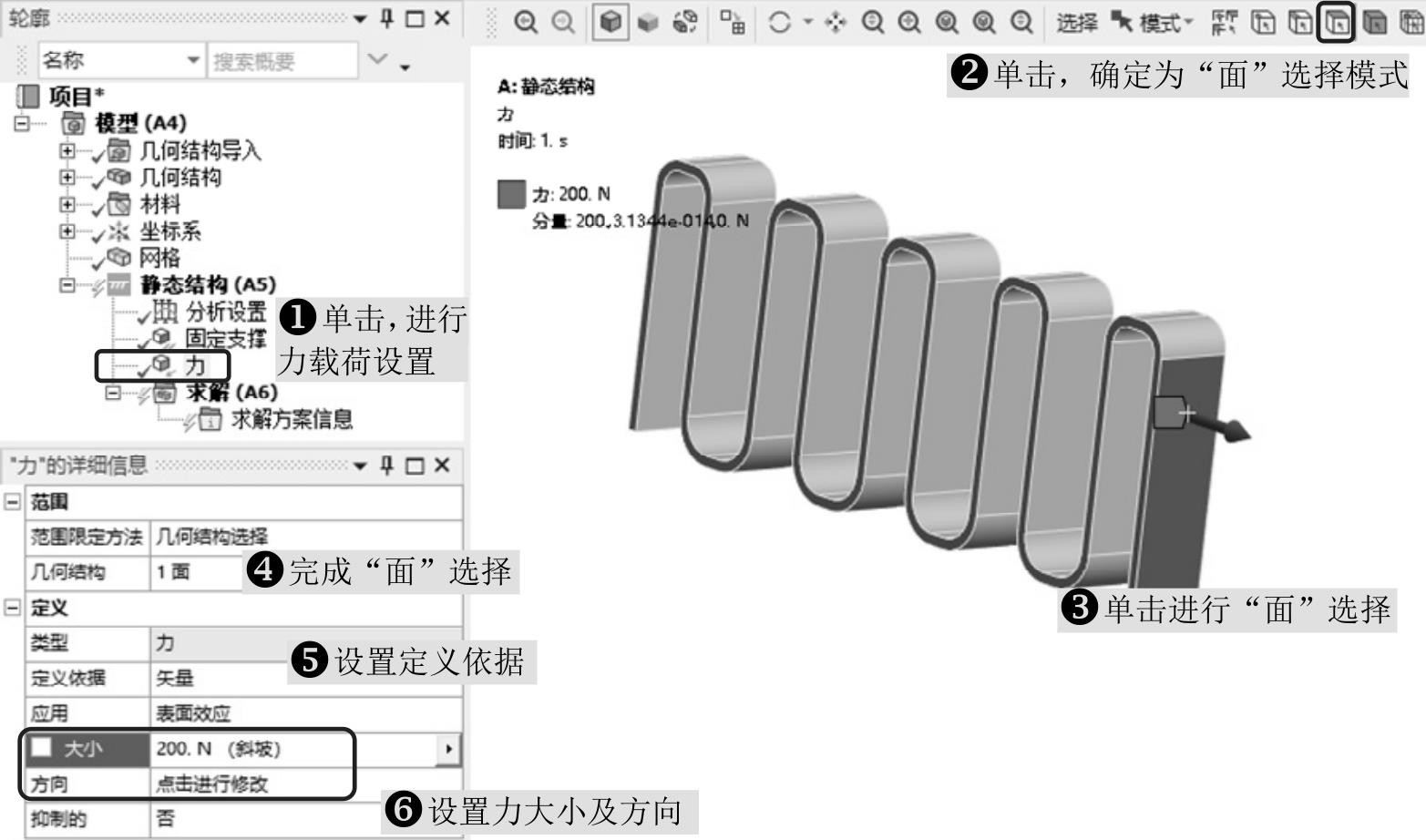

（4）进行力载荷参数设置，如图2-68所示。
图2-68 力载荷参数设置

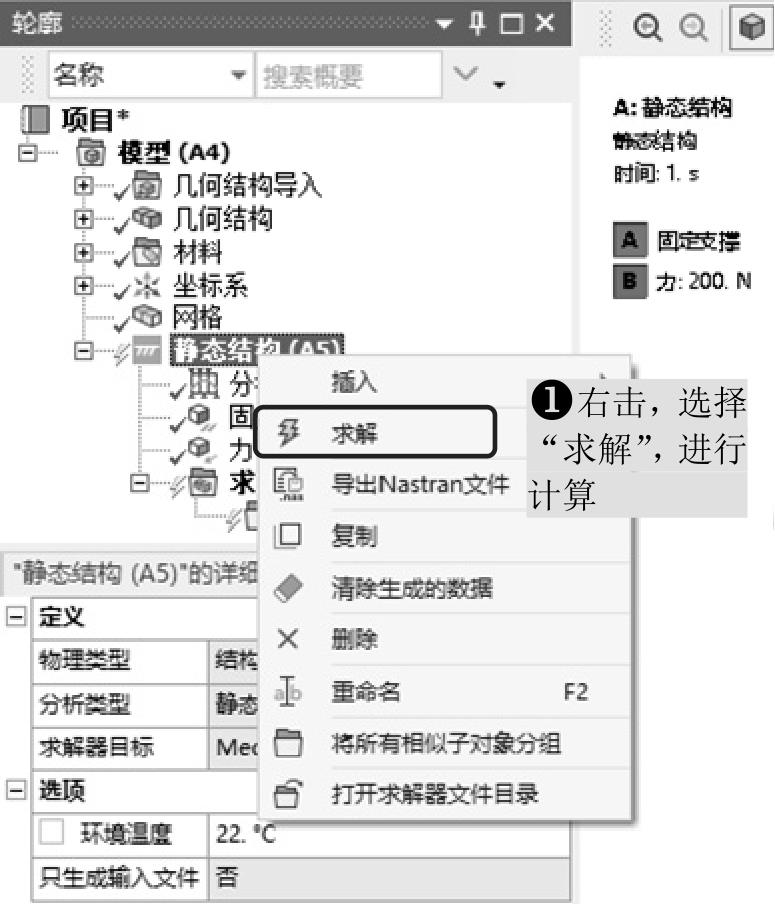

（5）进行求解设置并计算，如图2-69所示。
图2-69 求解设置

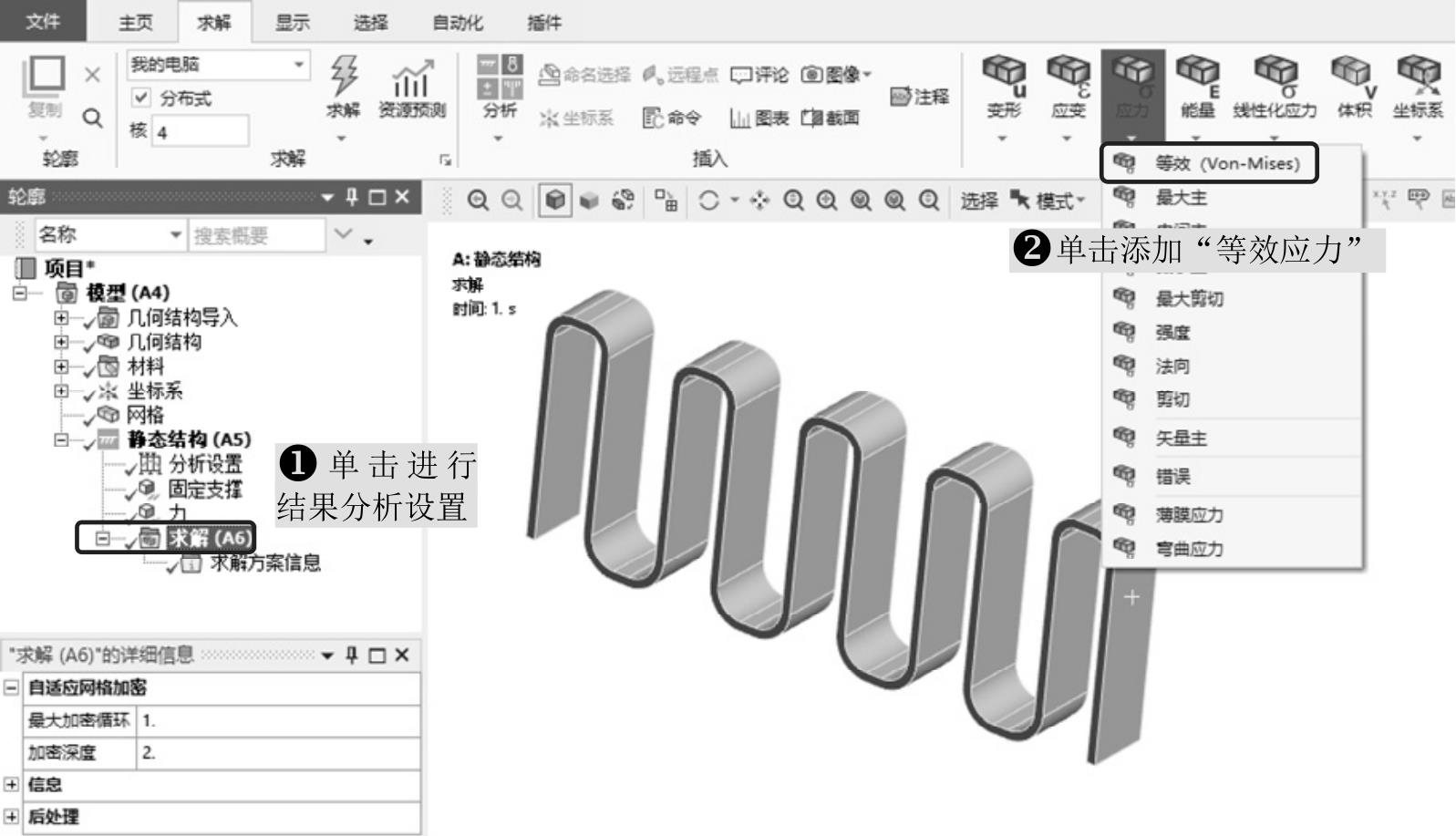

（1）添加等效应力分析结果，如图2-70所示。
图2-70 添加等效应力分析结果

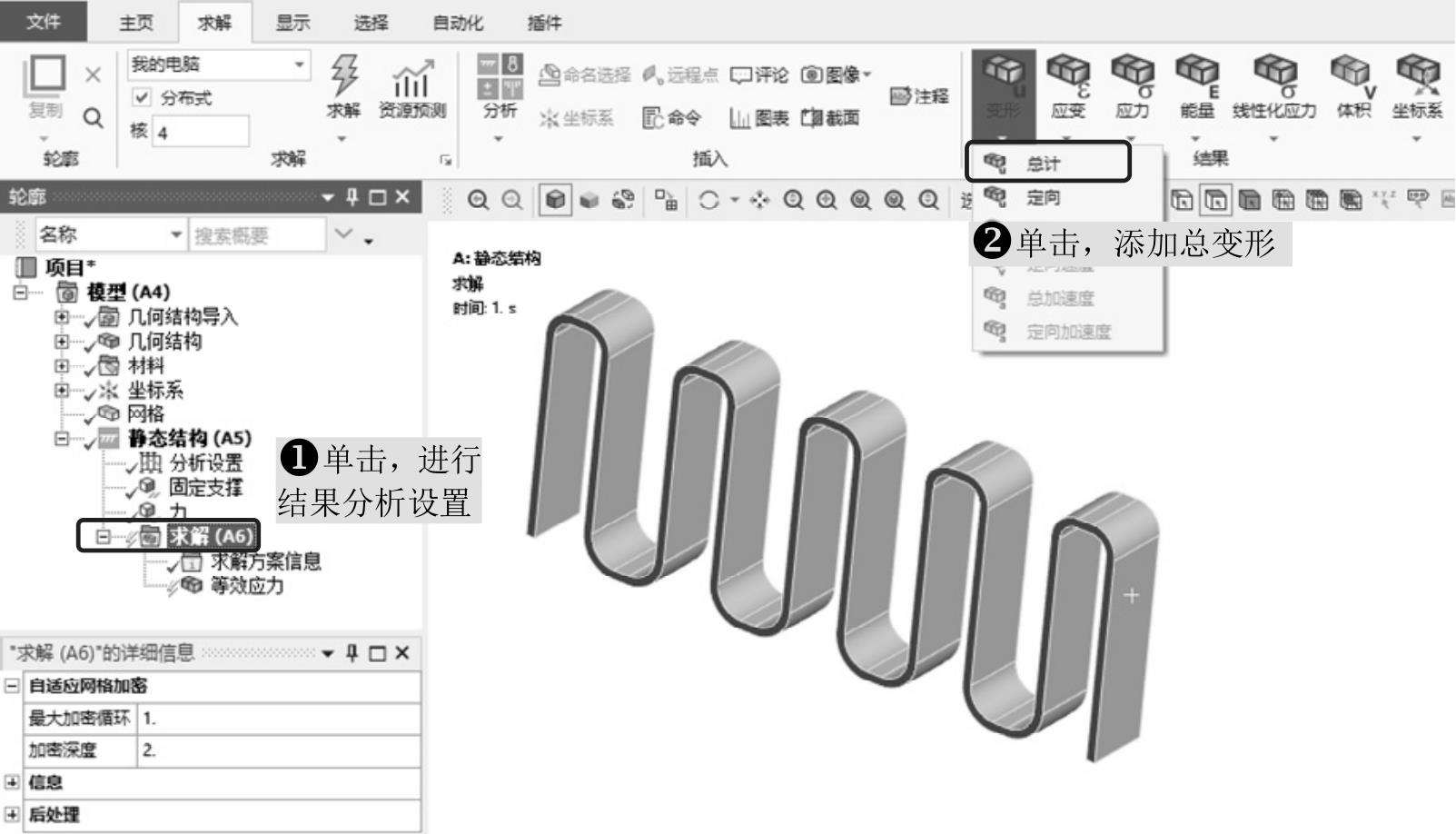

（2）添加总变形分析结果，如图2-71所示。
图2-71 添加总变形分析结果

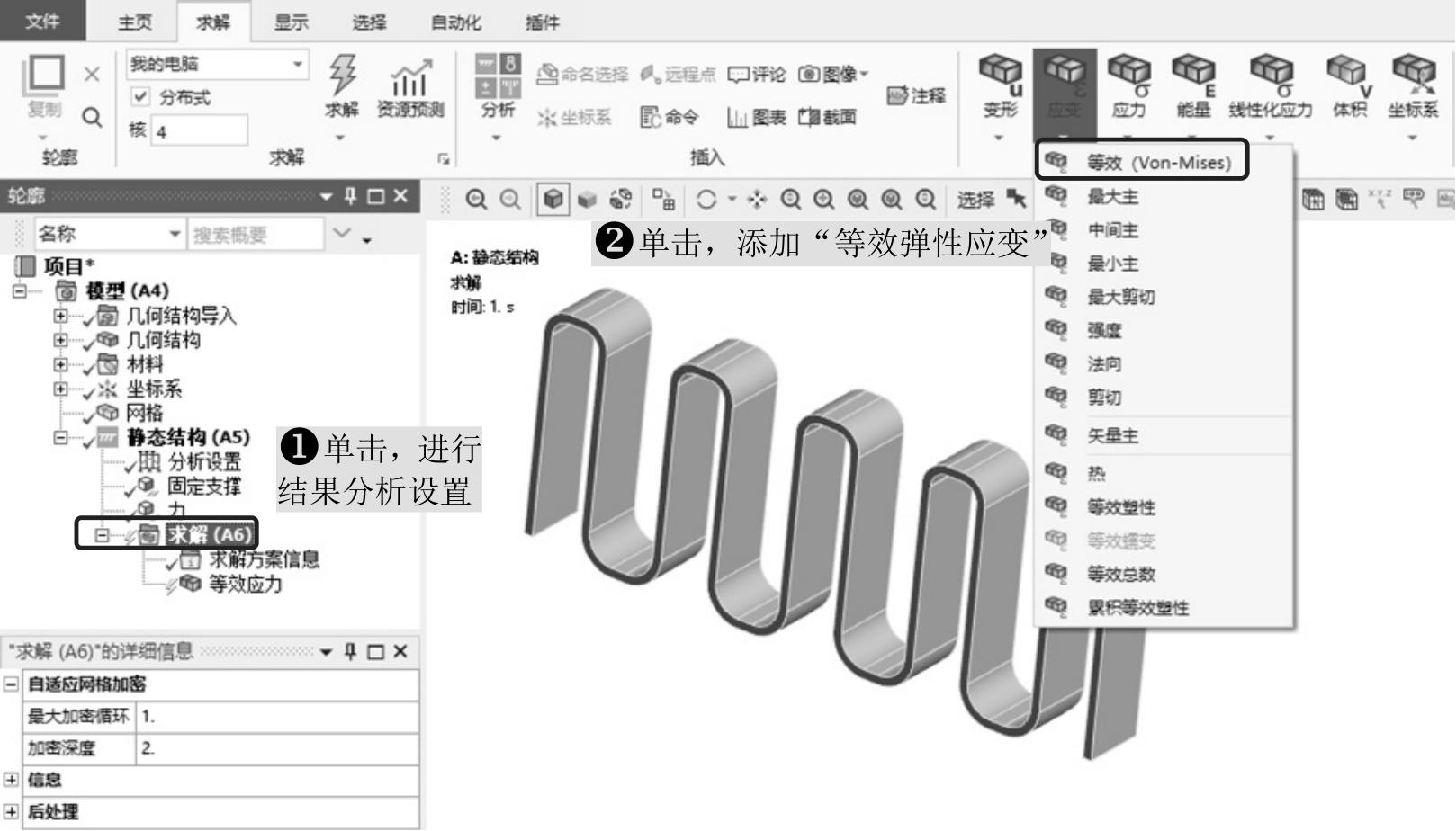

（3）添加等效弹性应变分析结果，如图2-72所示。
图2-72 添加等效弹性应变分析结果

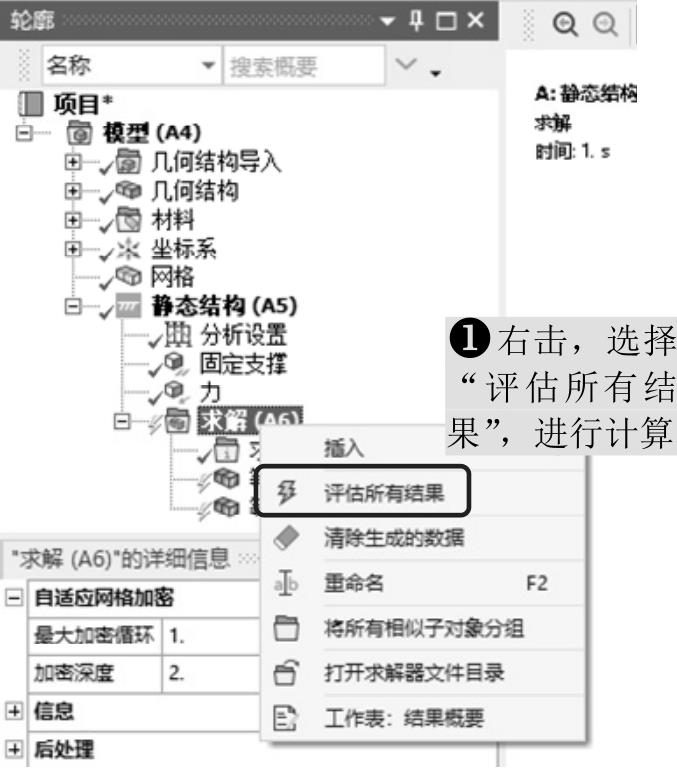

（4）进行求解设置并计算，如图2-73所示。
图2-73 求解设置
（5）进行等效应力结果查看，如图2-74所示，可知最大等效应力为1.4675*10 8 Pa，最小等效应力为0.11748Pa。
图2-74 等效应力云图

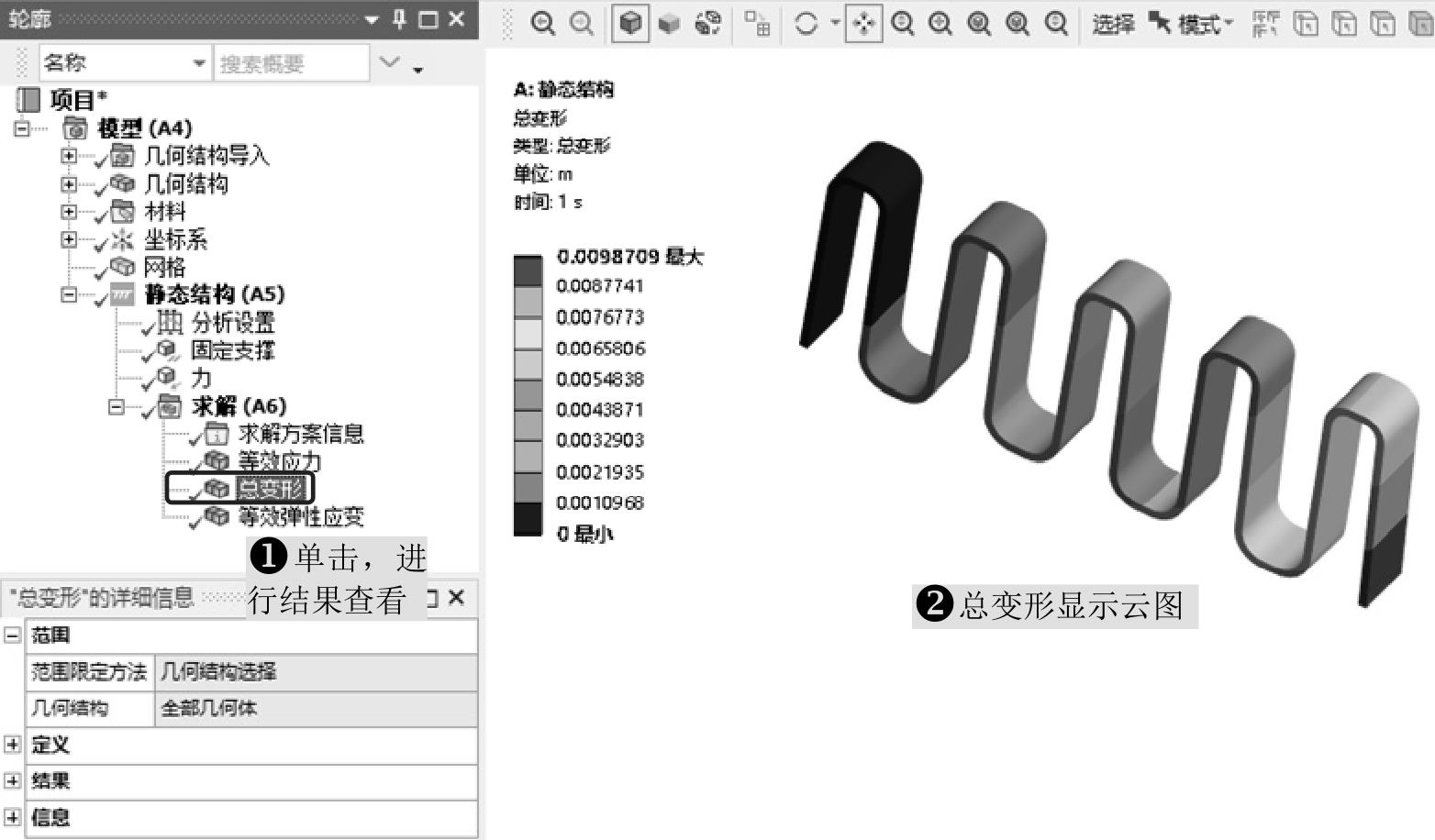

（6）进行总变形结果查看，如图2-75所示，可知最大总变形为0.0098709m。
图2-75 总变形云图
（7）进行等效弹性应变结果查看，如图2-76所示。
图2-76 等效弹性应变云图
（1）单击Mechanical界面右上角的“
”按钮，退出Mechanical，返回到Workbench主界面。
（2）在Workbench界面进行文件保存，文件名称为large_deformation。

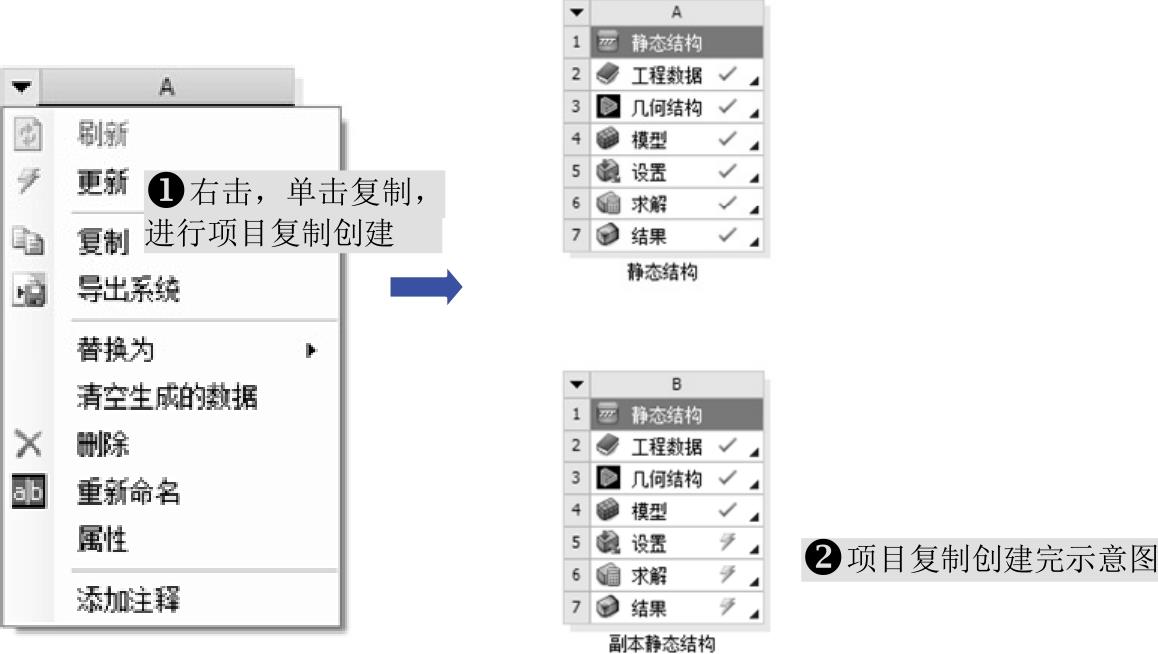

进行分析项目复制，如图2-77所示。
图2-77 分析项目复制创建
上述直接复制创建分析项目操作，可保留之前分析项目中设置的材料、网格划分及载荷约束设置。

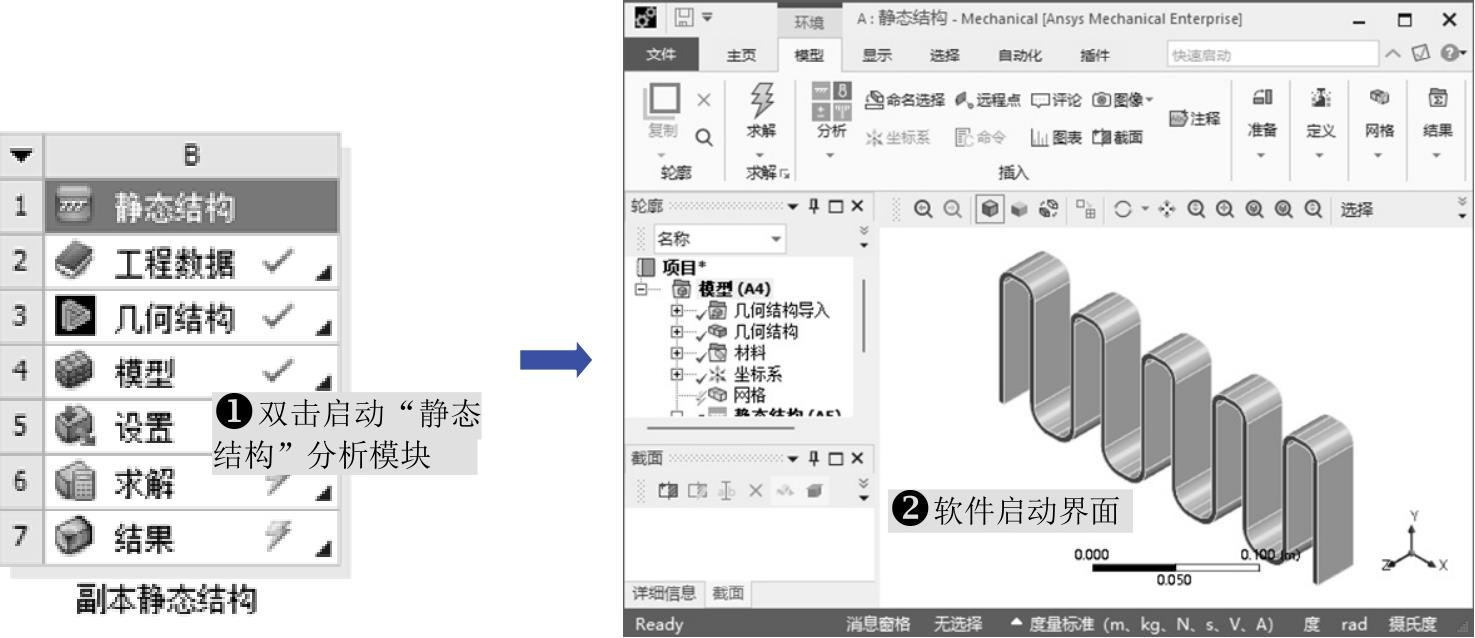

（1）再次启动静态结构分析模块，如图2-78所示。
图2-78 启动静态结构分析模块

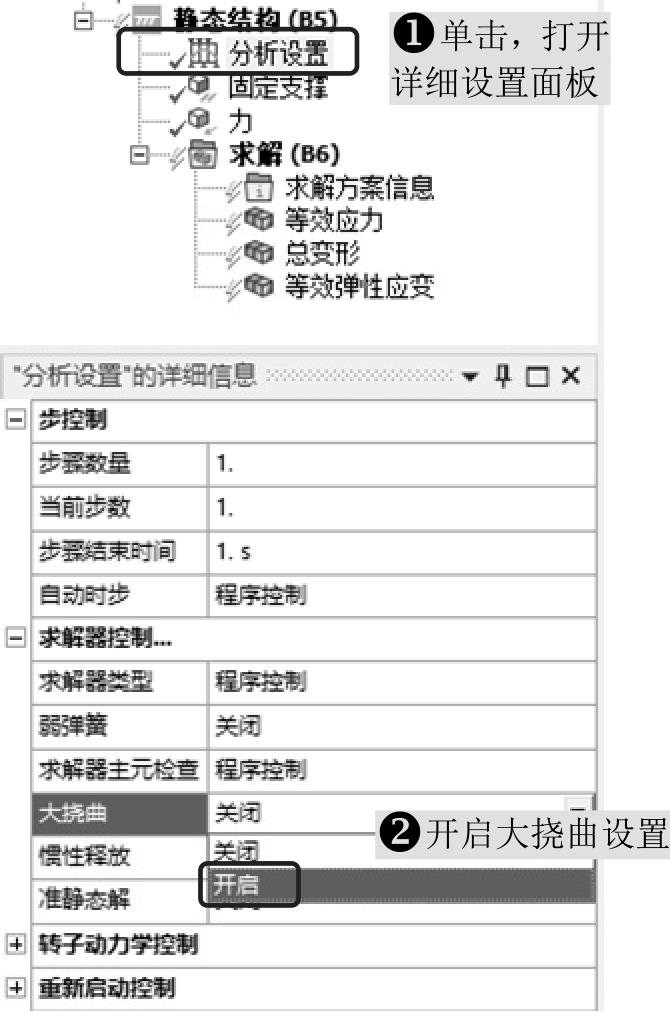

（2）在分析设置中开启大挠曲设置，如图2-79所示。

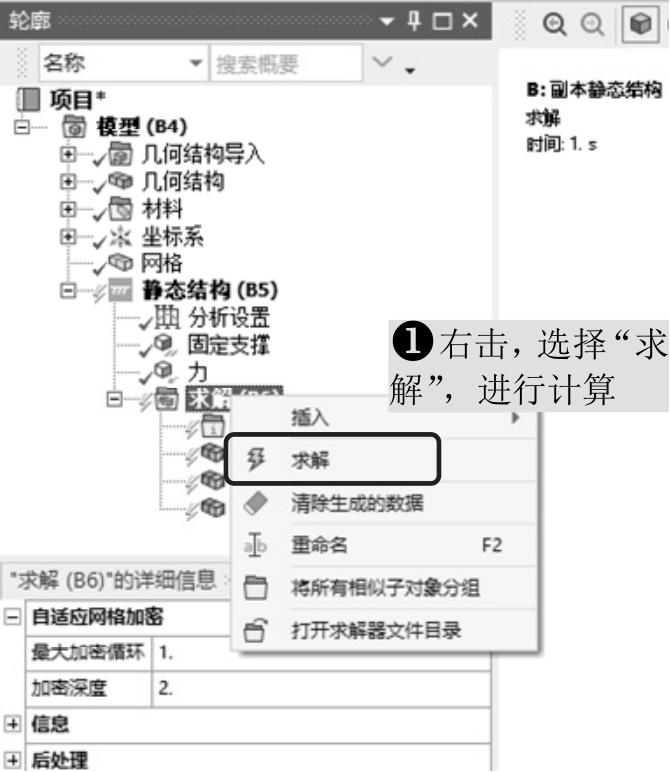

（3）进行求解设置，如图2-80所示。
图2-79 开启大挠曲设置
图2-80 求解设置

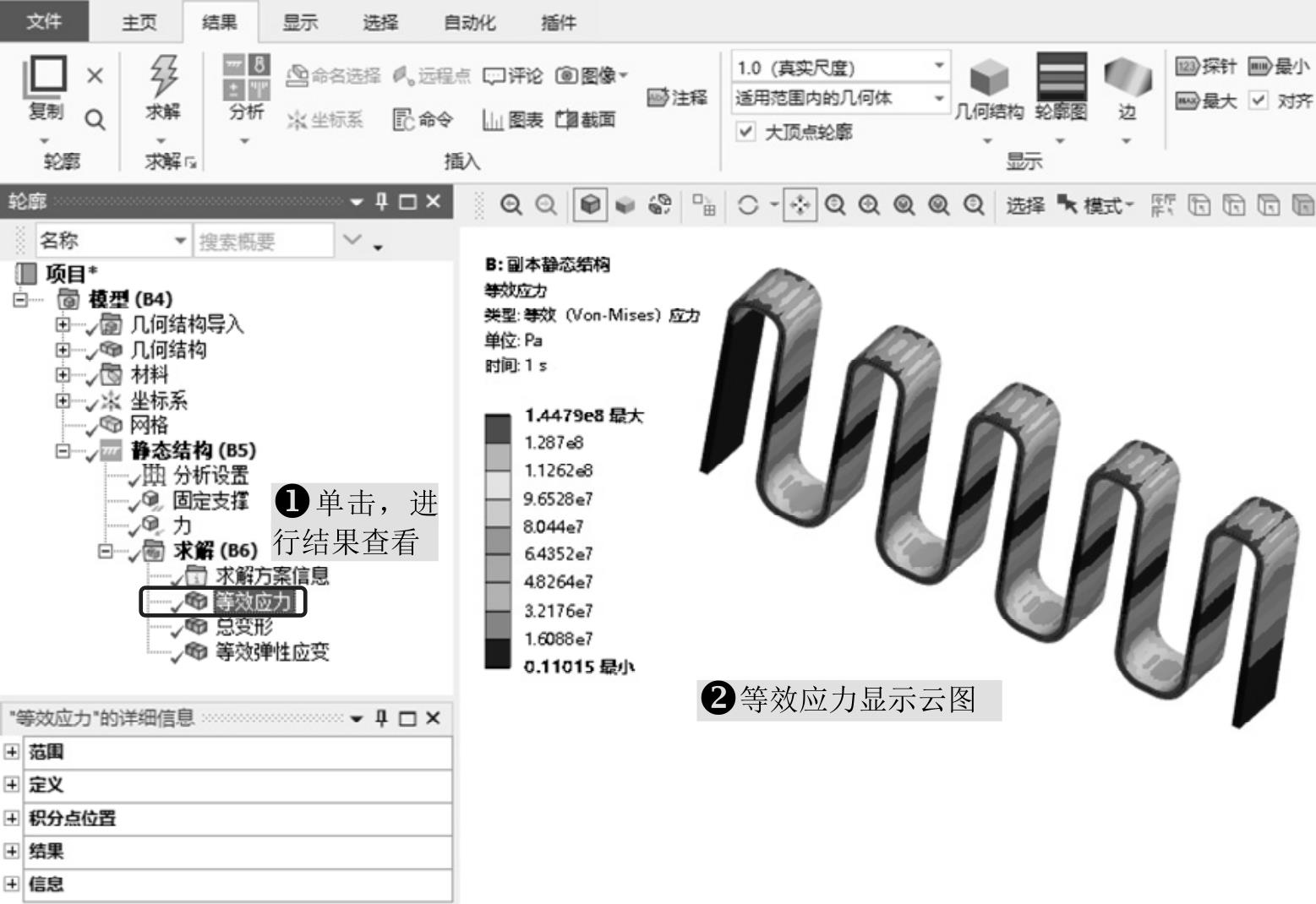

（4）进行等效应力结果查看，如图2-81所示，可知最大等效应力为1.4479*10 8 Pa，最小等效应力为0.11015Pa。
图2-81 等效应力云图
（5）进行总变形结果查看，如图2-82所示，可知最大总变形为0.0087095m。由此可见开启大挠曲后的最大变形从0.0098709m变为0.0087095m。
图2-82 总变形云图

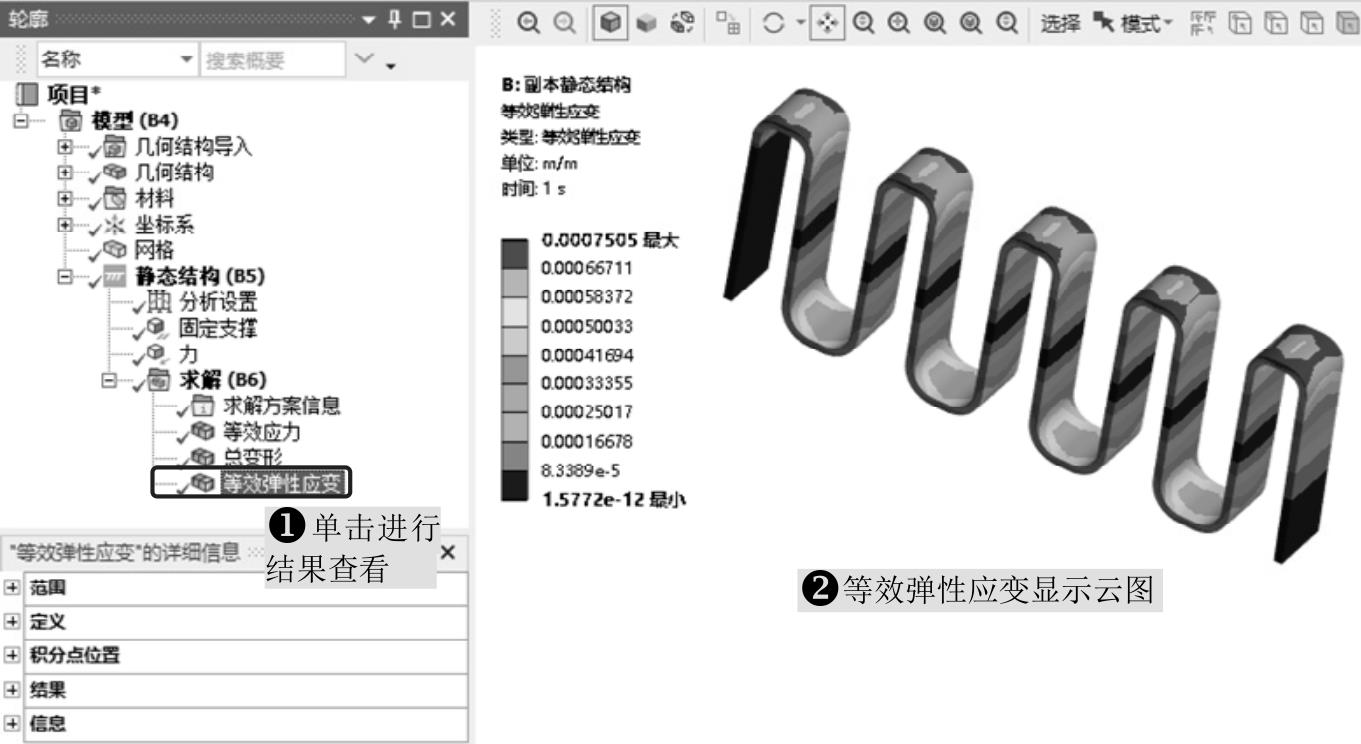

（6）进行等效弹性应变结果查看，如图2-83所示。
图2-83 等效弹性应变云图
