第1章
初识AutoCAD

AutoCAD 2024是AutoCAD系列家族的最新成员，本章主要介绍AutoCAD的基本概念、应用范围、工作界面、命令执行、坐标输入及绘图文件的设置等基础知识，以使读者对AutoCAD有一个基础的了解和认识。

1.1 了解AutoCAD软件

在学习AutoCAD软件之前，先简单介绍该软件的基本概念、应用范围及软件的启动和退出等知识。

AutoCAD是一款集多种功能于一体的高精度计算机辅助设计软件，该软件具有功能强大、易于掌握、使用方便等特点，不仅在机械、建筑、服装和电子等领域得到了广泛的应用，而且在地理、气象、航天、造船石油、乐谱、灯光和广告等领域也得到了多方面的应用。目前，它已成为计算机CAD系统中应用较为广泛的图形软件。

AutoCAD 2024是目前AutoCAD最新的一个版本，其中“Auto”是英文Automation的词头，意思是“自动化”；“CAD”是英语Computer-Aided-Design的缩写，意思是“计算机辅助设计”；而“2024”表示AutoCAD软件的版本号，表示2024年版。

1.2 启动与退出AutoCAD软件

本节主要学习AutoCAD软件的启动方式、工作空间、工作空间的切换及软件的安全退出方式等技能。

1.2.1 启动AutoCAD

当成功安装AutoCAD绘图软件之后，可以通过以下几种方式启动AutoCAD软件。

✧ 双击桌面上的软件图标 。

✧ 选择“开始”→“所有程序”→“Autodesk”→“AutoCAD 2024”→“AutoCAD 2024-简体中文”命令。

✧ 右击桌面上的“AutoCAD 2024”快捷图标 ，从弹出的快捷菜单中选择“打开”命令。

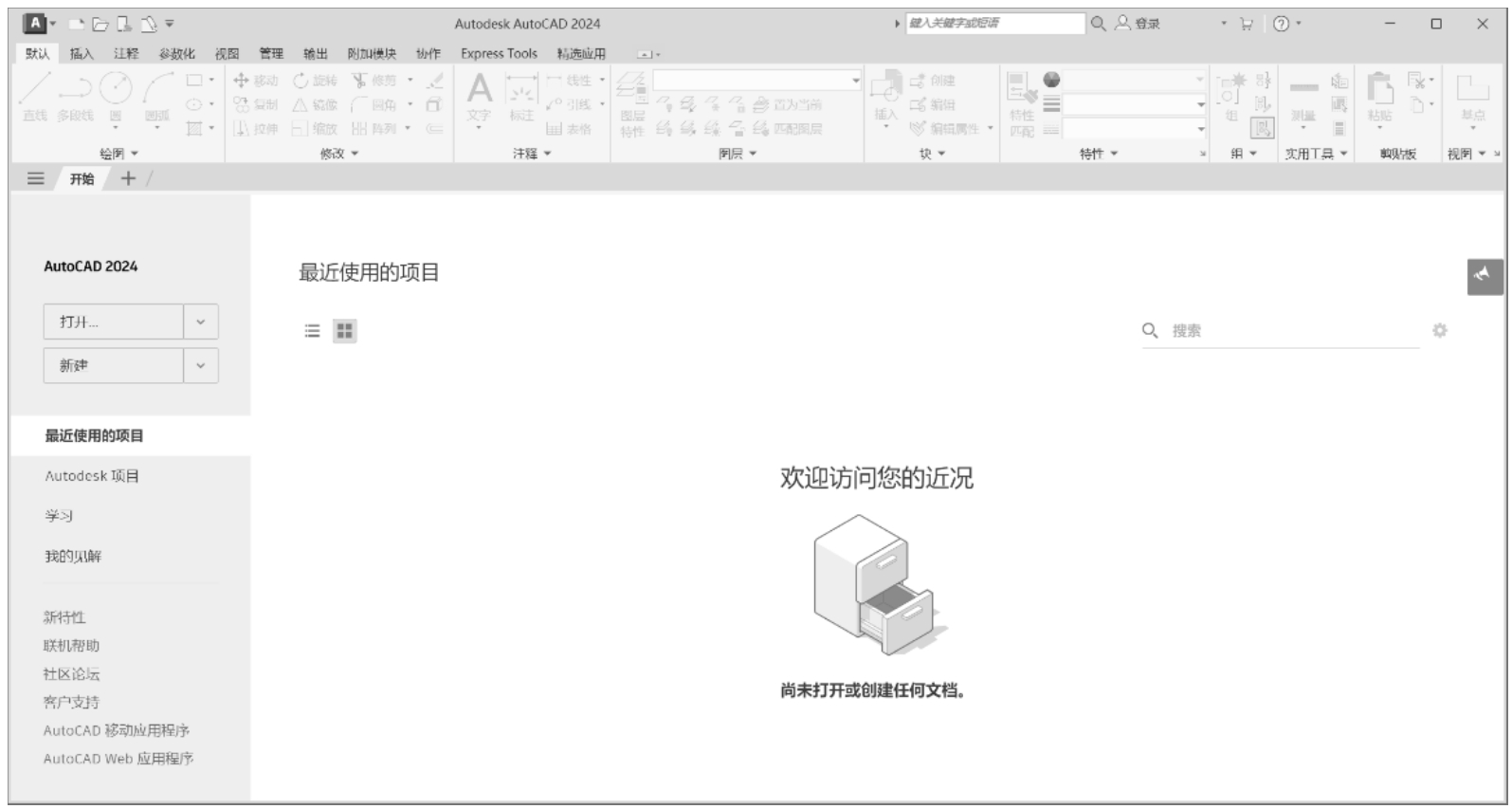

启动AutoCAD后，即可进入如图1-1所示的“开始”界面。

说明：启动后的操作界面的颜色主题为“暗”，为方便印刷改为“明”，背景颜色改为“白”，这在“选项”对话框中的“颜色”选项卡下进行设置，初学者暂时可忽略。

1.2.2 了解与切换工作空间

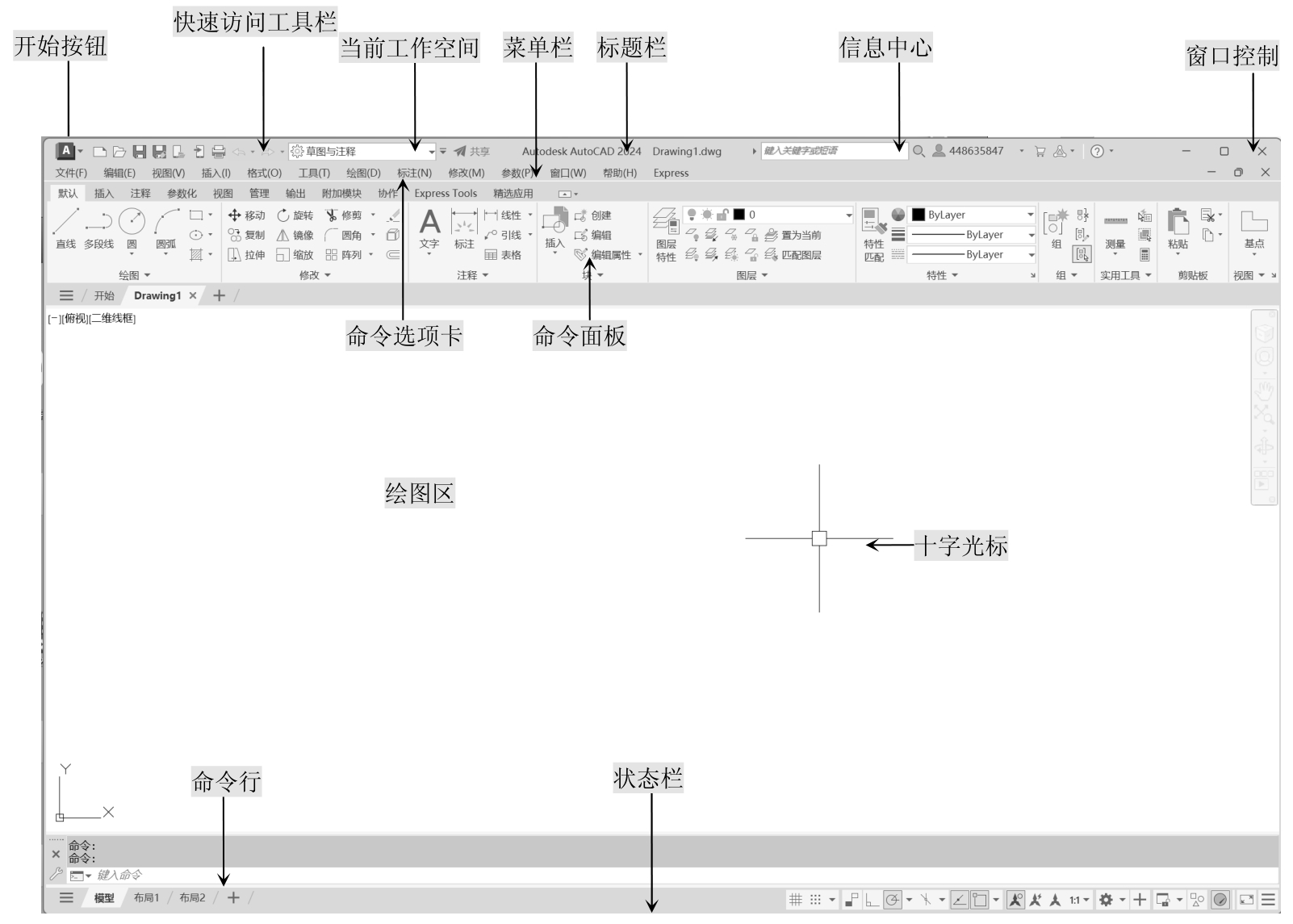

直接在左侧单击AutoCAD 2024下方的“新建”按钮即可进入如图1-2所示的“草图与注释”工作空间，该工作空间适合二维制图，根据需要也可选择其他工作空间。

AutoCAD软件为用户提供了多种工作空间。除“草图与注释”工作空间外，AutoCAD软件还为用户提供了“三维基础”和“三维建模”两种工作空间。

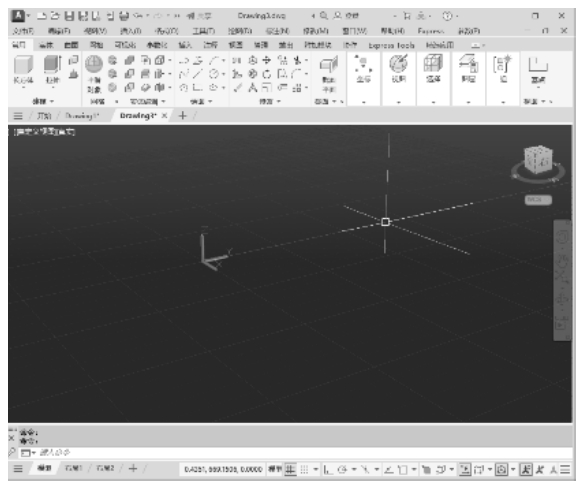

在“三维建模”工作空间中，用户可以非常方便地访问新的三维功能，而且新窗口中的绘图区可以显示出渐变背景色、地平面或工作平面（UCS的 XY 平面）及新的矩形栅格。

由于AutoCAD软件为用户提供了多种工作空间，用户可以根据自己的绘图习惯和需要选择相应的工作空间，工作空间的切换方式有以下几种。

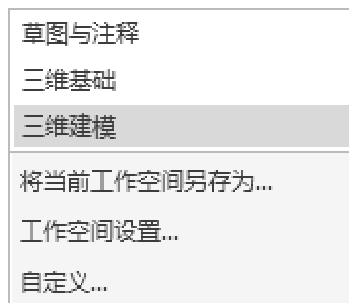

✧ 单击标题栏中的 按钮，在展开的按钮菜单中选择相应的工作空间，如图1-3所示。

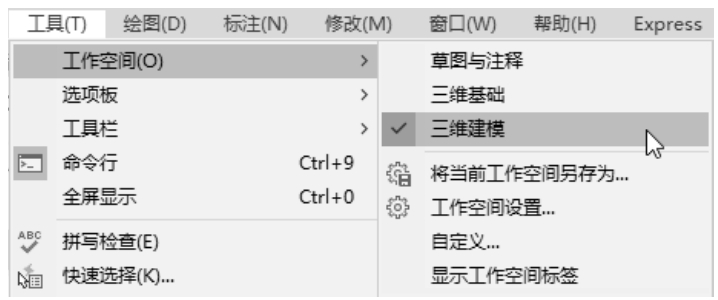

✧ 选择“工具”→“工作空间”子菜单中的相应命令，如图1-4所示。

✧ 单击状态栏中的 按钮，从弹出的按钮菜单中选择相应的工作空间，如图1-5所示。

1.2.3 退出AutoCAD软件

当退出AutoCAD软件时，先要退出当前的AutoCAD文件，如果当前文件已经关闭，则可以使用以下几种方式退出AutoCAD软件。

✧ 单击AutoCAD标题栏中的窗口控制按钮 。

✧ 按Alt+F4组合键。

✧ 选择菜单栏中的“文件”→“退出”命令。

✧ 在命令行中输入“Quit”或“Exit”后，按↵键。

✧ 展开应用程序菜单，单击 按钮。

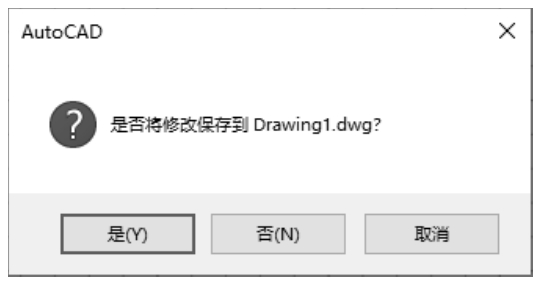

在退出AutoCAD软件之前，如果未对当前的AutoCAD绘图文件进行保存，则系统将会弹出如图1-6所示的提示对话框。

单击 按钮，将弹出“图形另存为”对话框，用于对图形进行命名保存；单击 按钮，系统将放弃保存并退出AutoCAD软件；单击 按钮，系统将取消执行退出命令。

1.3 认识AutoCAD工作界面

AutoCAD具有良好的用户界面，从图1-1和图1-2所示的工作界面中可以看出，AutoCAD的工作界面主要包括标题栏、菜单栏、工具栏、绘图区、命令行、状态栏、功能区、选项板等，本节将简单讲述各组成部分的功能及其相关的操作。

1.3.1 应用程序菜单

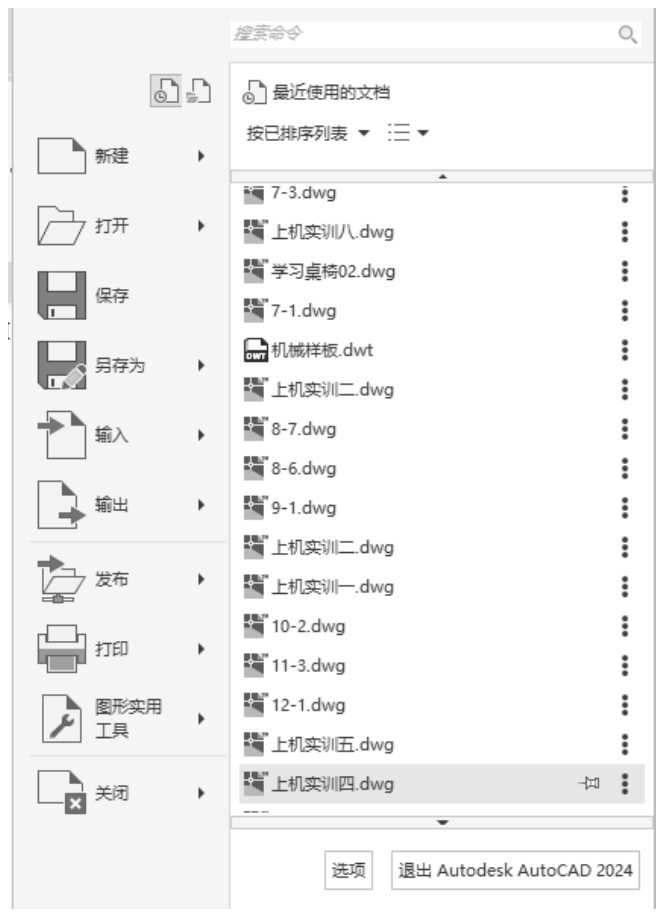

单击AutoCAD工作界面左上角中的 按钮，弹出如图1-7所示的应用程序菜单，用户通过应用程序菜单可以快速访问一些常用工具、搜索常用命令和浏览最近使用的文档等。

1.3.2 标题栏

标题栏位于AutoCAD工作界面的顶部，包括工作空间、快速访问工具栏、程序名称显示区、信息中心和窗口控制按钮等内容，如图1-8所示。

✧ 单击 按钮，可以切换工作空间。

✧ “快速访问工具栏”不但可以快速访问某些命令，还可以添加、删除常用命令按钮、控制菜单栏的显示等。

✧ “程序名称显示区”主要用于显示当前正在运行的程序名和当前被执行的图形文件名称。

✧ “信息中心”可以快速获取所需信息、搜索所需资源等。

✧ “窗口控制按钮”位于标题栏最右端，主要有“最小化”按钮 、“恢复”按钮 、“最大化”按钮 和“关闭”按钮 ，分别用于控制AutoCAD窗口的大小和关闭。

1.3.3 菜单栏

菜单栏位于标题栏的下侧，如图1-9所示，AutoCAD的常用制图工具和管理编辑等工具都分门别类地排列在这些菜单中，在主菜单项上单击，即可展开此菜单，然后将鼠标指针移至所需命令选项上单击，即可执行该命令。

AutoCAD共为用户提供了“文件”“编辑”“视图”“插入”“格式”“工具”“绘图”“标注”“修改”“参数”“窗口”和“帮助”12个菜单，各菜单的主要功能如下。

✧ “文件”菜单对图形文件进行设置、保存、清理、打印及发布等。

✧ “编辑”菜单对图形进行一些常规编辑，包括复制、粘贴、链接等。

✧ “视图”菜单主要用于调整和管理视图，以方便视图内图形的显示，便于查看和修改图形。

✧ “插入”菜单主要向当前文件引用外部资源，如块、参照、图像、布局及超链接等。

✧ “格式”菜单主要用于设置与绘图环境有关的参数和样式等，如绘图单位、颜色、线型及文字、尺寸样式等。

✧ “工具”菜单主要为用户设置了一些辅助工具和常规的资源组织管理工具。

✧ “绘图”菜单是一个二维和三维图元的绘制菜单，几乎所有的绘图和建模工具都组织在此菜单中。

✧ “标注”菜单是一个专门为图形标注尺寸的菜单，它包含了所有与尺寸标注相关的工具。

✧ “修改”菜单主要对图形进行修整、编辑、细化和完善。

✧ “参数”菜单主要为图形添加几何约束和标注约束。

✧ “窗口”菜单主要用于控制AutoCAD多文档的排列方式及AutoCAD工作界面元素的锁定状态。

✧ “帮助”菜单主要为用户提供一些帮助性的信息。

菜单栏最左端的图标是“菜单浏览器”图标；菜单栏最右端的图标按钮是AutoCAD文件的窗口控制按钮，如“最小化”按钮 、“恢复”按钮 、“最大化”按钮 和“关闭”按钮 。

1.3.4 绘图区

绘图区位于AutoCAD工作界面的正中央，如图1-10所示。绘图区是用户的工作区域，图形的设计与修改工作就是在绘图区中进行操作的。

在默认状态下，绘图区是一个无限大的电子屏幕，无论多大或多小尺寸的图形，都可以在绘图区中绘制和灵活显示。

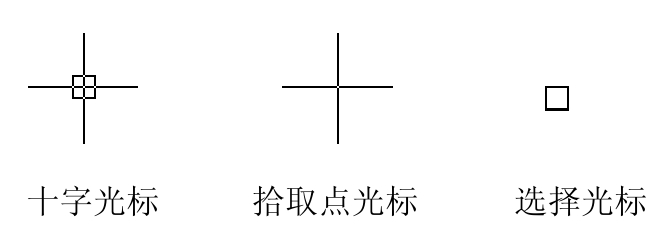

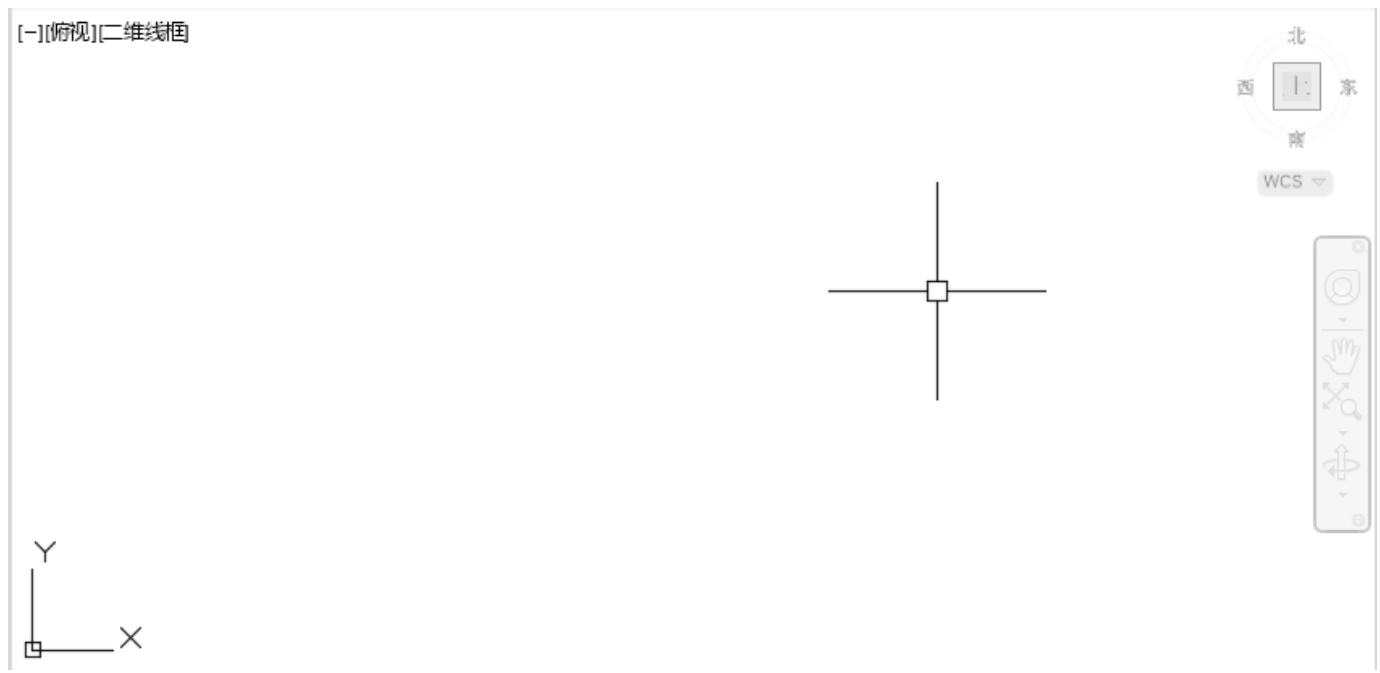

当用户移动鼠标指针时，绘图区会出现一个随光标移动的十字符号，此符号被称为“十字光标”，它是由“拾取点光标”和“选择光标”叠加而成的。

其中“拾取点光标”是点的坐标拾取器，当执行绘图命令时，显示为拾取点光标；“选择光标”是对象拾取器，当选择对象时，显示为选择光标；当没有执行任何命令时，显示为十字光标，如图1-11所示。

在绘图区左下部有3个标签，即模型、布局1、布局2，分别代表两种绘图空间，即模型空间和布局空间。“模型”标签代表当前绘图区窗口是处于模型空间，通常在模型空间进行绘图。

“布局1”和“布局2”是默认设置下的布局空间，主要用于图形的打印输出。用户可以通过单击标签，在这两种操作空间中进行切换。

1.3.5 命令行

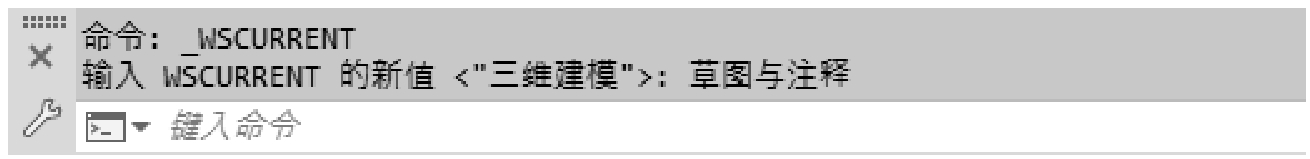

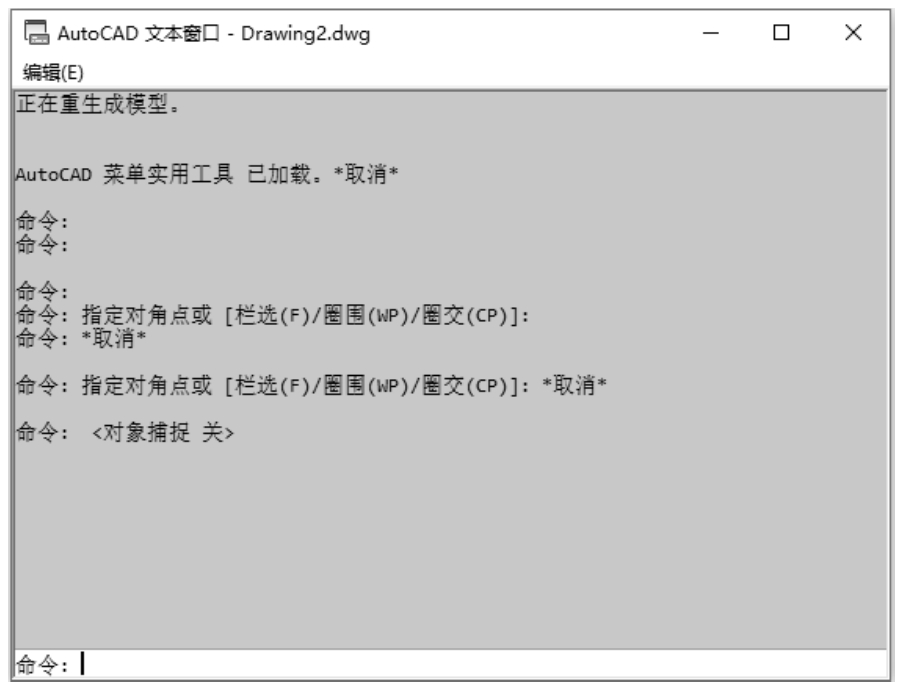

绘图区的下侧是AutoCAD独有的窗口组成部分，即命令行，它是用户与AutoCAD软件进行数据交流的平台，主要功能是用于提示和显示用户当前的操作步骤，如图1-12所示。

命令行分为命令输入窗口和命令历史窗口两部分，上面两行是命令历史窗口，用于记录执行过的操作信息；下面一行是命令输入窗口，用于提示输入命令或命令选项。

1.3.6 状态栏

状态栏位于AutoCAD工作界面的底部，它由坐标读数器、辅助功能区、状态栏菜单3部分组成，如图1-14所示。

状态栏左端为坐标读数器，用于显示十字光标所处位置的坐标值；坐标读数器右端为辅助功能区，辅助功能区左端的按钮主要用于控制点的精确定位和追踪；中间的按钮主要用于快速查看布局、查看图形、定位视点、注释比例等；右端的按钮主要用于对工具栏、窗口等固定工作空间切换及绘图区的全屏显示等。

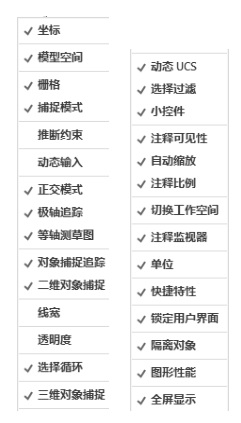

单击状态栏右端的 按钮，将打开如图1-15所示的状态栏菜单，状态栏菜单中的各选项与状态栏中的各按钮功能一致，用户可以通过菜单项及菜单中的功能键对辅助按钮的开关状态进行控制。

1.3.7 功能区

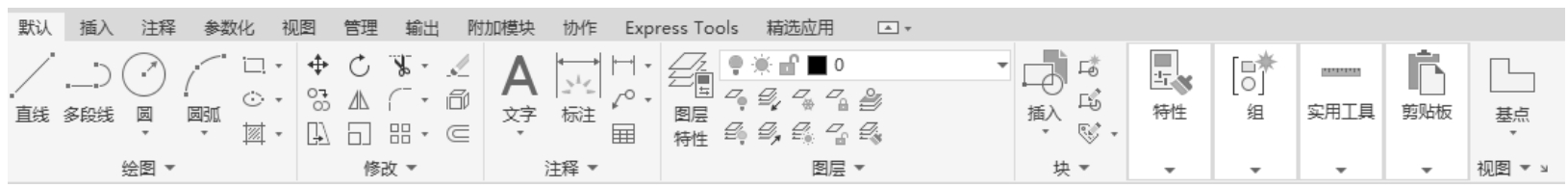

功能区主要出现在“草图与注释”“三维建模”“三维基础”等工作空间中，它代替了AutoCAD众多的工具栏，以面板的形式将各工具按钮分门别类地集合在选项卡中，如图1-16所示。

用户在调用工具时，只需在功能区中展开相应的选项卡，然后在所需面板中单击相应按钮即可。

由于在使用功能区时，无须再显示AutoCAD的工具栏，这样会使得应用程序窗口变得单一、简洁有序。通过单一简洁的界面，功能区还可以将可用的工作区域最大化。

1.4 AutoCAD文件的基本操作

本节主要学习AutoCAD文件的基本操作功能，如新建、保存、另存为、打开与清理等。

1.4.1 新建绘图文件

当启动AutoCAD软件后，系统会自动打开一个名为“Drawing1.dwg”的绘图文件，如果用户需要重新创建一个绘图文件，则需要使用“新建”命令。

● “新建”命令的执行方式

执行“新建”命令主要有以下几种方式。

✧ 单击“快速访问”工具栏→“新建”按钮 。

✧ 选择菜单栏中的“文件”→“新建”命令。

✧ 单击“标准”工具栏→“新建”按钮 。

✧ 在命令行中输入New后按↵键。

✧ 按Ctrl+N组合键。

执行“新建”命令后，弹出如图1-17所示的“选择样板”对话框。在此对话框中，为用户提供了多种基本样板文件，其中“acadISO-Named Plot Styles”和“acadiso”都是公制单位的样板文件，两者的区别在于前者使用的打印样式为“命名打印样式”，后者使用的打印样式为“颜色相关打印样式”，用户可以根据需求进行选择。

选择“acadISO-Named Plot Styles”或“acadiso”样板文件后单击 按钮，即可创建一个新的空白文件，进入AutoCAD默认设置的二维界面。

● 使用“无样板”方式新建文件

AutoCAD为用户提供了“无样板”方式创建绘图文件的功能，具体操作就是在“选择样板”对话框中单击 下拉按钮，打开如图1-19所示的按钮菜单，在按钮菜单中选择“无样板打开-公制”命令，即可快速新建一个公制单位的绘图文件。

1.4.2 保存绘图文件

“保存”命令将绘制的图形以文件的形式进行保存，保存绘图文件的目的是方便以后查看、使用或修改编辑等。

执行“保存”命令主要有以下几种方式。

✧ 单击“快速访问”工具栏→“保存”按钮 。

✧ 选择菜单栏中的“文件”→“保存”命令。

✧ 单击“标准”工具栏→“保存”按钮 。

✧ 在命令行中输入Save后按↵键。

✧ 按Ctrl+S组合键。

执行“保存”命令后，弹出如图1-20所示的“图形另存为”对话框，在此对话框中，可以进行如下操作。

✧ 设置保存路径。单击“保存于”下拉按钮，在展开的下拉列表中设置保存路径。

✧ 设置文件名。在“文件名”文本框中输入文件的名称，如“Drawing4.dwg”。

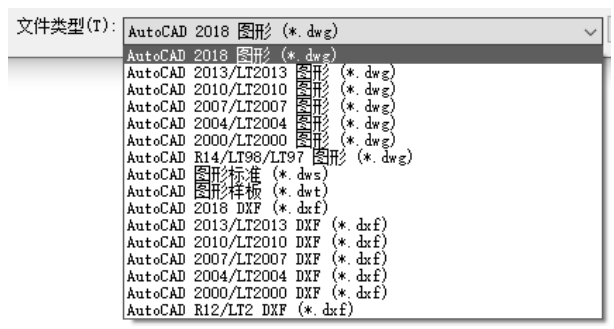

✧ 设置文件类型。单击“文件类型”下拉按钮，在展开的下拉列表中设置文件类型，如图1-21所示。

设置完路径、文件名及文件类型后，单击 按钮，即可将当前文件保存。

1.4.3 另存绘图文件

当用户在已保存图形的基础上进行了其他的修改工作后，又不想将原来的图形覆盖，可以使用“另存为”命令，将修改后的图形以不同的路径或不同的文件名进行保存。

执行“另存为”命令主要有以下几种方式。

✧ 选择菜单栏中的“文件”→“另存为”命令。

✧ 单击“快速访问”工具栏→“另存为”按钮 。

✧ 在命令行中输入Save As后按↵键。

✧ 按Ctrl+Shift+S组合键。

1.4.4 打开已经保存的文件

当用户需要查看、使用或编辑已经保存的图形文件时，可以使用“打开”命令，将此图形所在的文件打开。

执行“打开”命令主要有以下几种方式。

✧ 单击“快速访问”工具栏→“打开”按钮 。

✧ 选择菜单栏中的“文件”→“打开”命令。

✧ 单击“标准”工具栏→“打开”按钮 。

✧ 在命令行中输入Open后按↵键。

✧ 按Ctrl+O组合键。

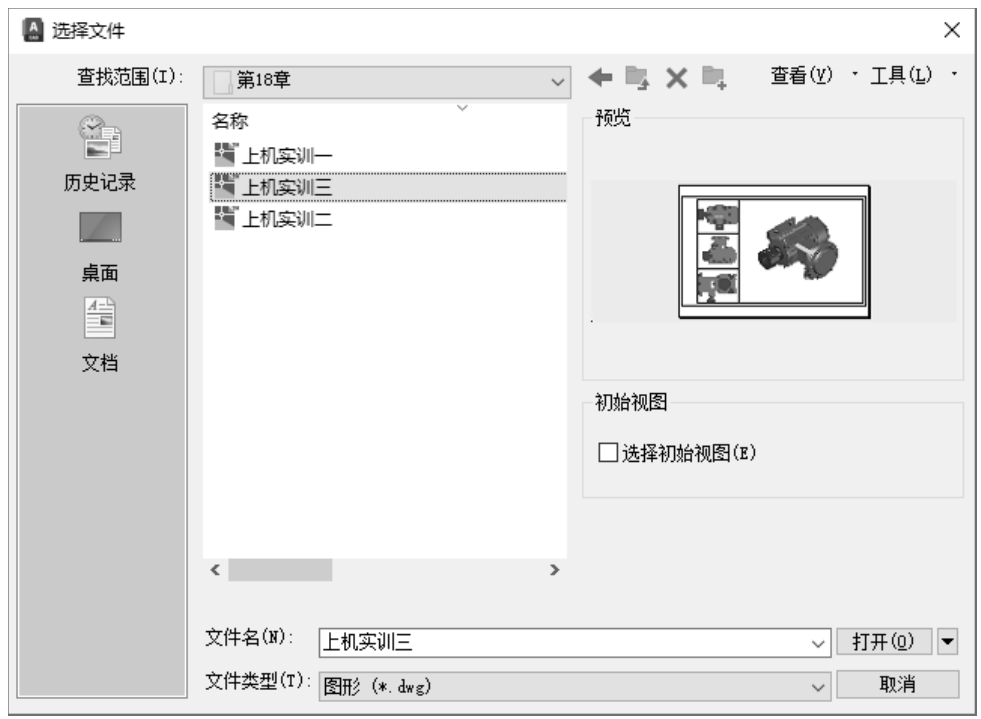

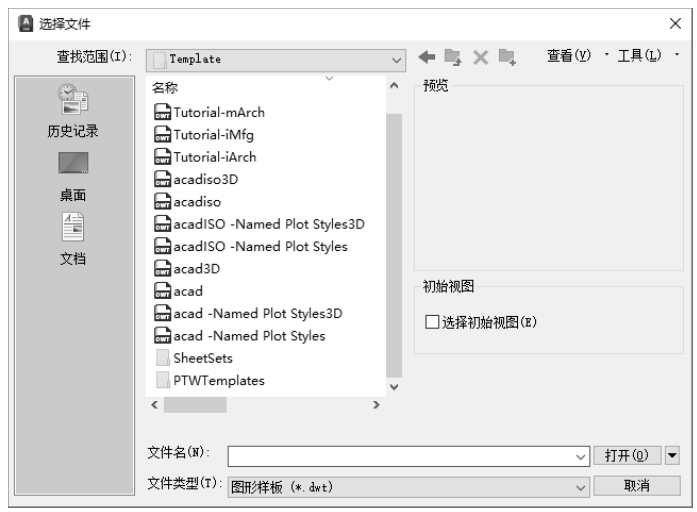

执行“打开”命令后，系统将弹出“选择文件”对话框，在此对话框中选择需要打开的图形文件，如图1-22所示。单击 按钮，即可将此文件打开。

1.4.5 清理垃圾文件

有时为了给图形文件“减肥”，要减小图形文件的存储空间，可以使用“清理”命令，将图形文件内部的一些无用垃圾资源（如图层、样式、图块等）进行清理。

执行“清理”命令主要有以下几种方式。

✧ 选择菜单栏中的“文件”→“图形实用程序”→“清理”命令。

✧ 在命令行中输入Purge后按↵键。

✧ 使用命令表达式的缩写PU。

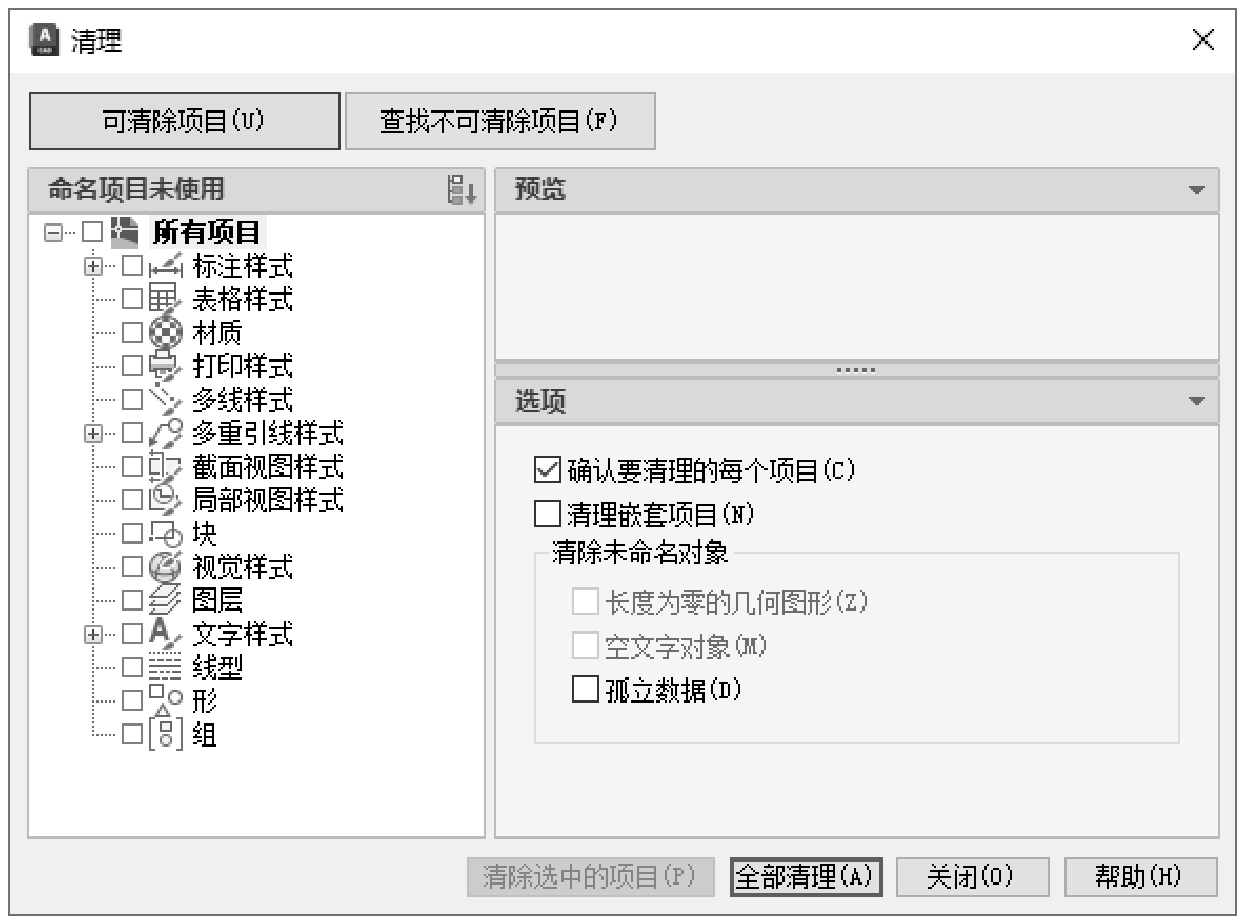

执行“清理”命令，弹出如图1-23所示的“清理”对话框，在此对话框中，带有“+”号的选项，表示该选项内含有未使用的垃圾项目，单击该选项将其展开，即可选择需要清理的项目，如果用户需要清理文件中所有未使用的垃圾项目，则可以单击对话框底部的 按钮。

1.5 了解命令及选项的执行特点

每种软件都有多种命令的执行特点，就AutoCAD绘图软件而言，其命令行特点有以下几种。

● 通过菜单栏与快捷菜单执行命令

选择菜单中的命令是一种比较传统、常用的命令启动方式。另外，为了更加方便地启动某些命令，AutoCAD也为用户提供了快捷菜单。

所谓快捷菜单，就是单击鼠标右键弹出的快捷菜单。选择快捷菜单中的命令，即可快速执行相应的功能。根据操作过程的不同，快捷菜单归纳起来共有3种。

✧ 默认模式菜单。此种菜单是在没有执行命令的前提下或没有选择对象的情况下，单击鼠标右键弹出的快捷菜单。

✧ 编辑模式菜单。此种菜单是在有一个或多个对象被选择的情况下，单击鼠标右键弹出的快捷菜单。

✧ 模式菜单。此种菜单是在一个命令执行的过程中，单击鼠标右键弹出的快捷菜单。

● 通过工具栏与功能区执行命令

与其他计算机软件一样，单击工具栏或功能区中的按钮也是一种常用、快捷的命令启动方式。通过形象而又直观的按钮代替了AutoCAD的命令，远比那些复杂烦琐的菜单命令更为方便直接，用户只需将光标放在按钮上，系统就会自动显示出该按钮所代表的命令，单击按钮即可执行该命令。

● 在命令行输入命令表达式

所谓“命令表达式”，就是AutoCAD的英文命令，用户只需在命令行的输入窗口中输入AutoCAD命令的英文表达式，然后再按↵键，就可以启动命令。这是一种比较原始的方式，也是一种很重要的方式。

如果用户需要执行命令中的选项功能，则可以在相应步骤提示下，在命令行输入窗口中输入该选项的代表字母，然后按↵键，也可以使用快捷菜单方式启动命令的选项功能。

● 使用功能键与快捷键

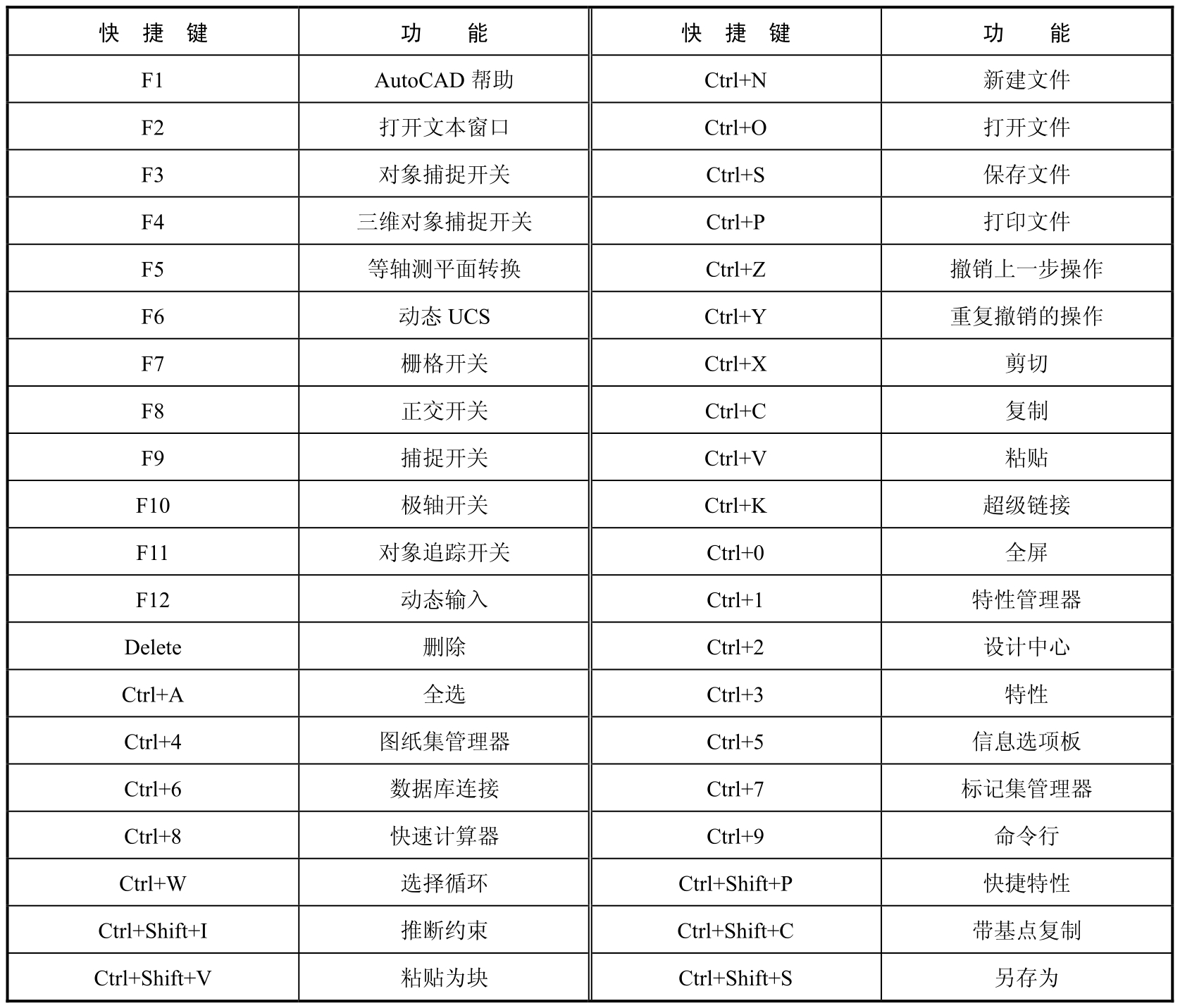

功能键与快捷键是较为快捷的一种命令启动方式。每一种软件都配置了一些命令快捷键，在表1-1中列出了AutoCAD自身设定的一些命令快捷键，在执行这些命令时只需要按下相应的快捷键即可。

另外，AutoCAD还有一种更为方便的命令快捷键，即命令表达式的缩写。严格地说，它算不上是命令快捷键，但是使用命令表达式的缩写的确能起到快速执行命令的作用，所以也称其为快捷键，不过使用此类快捷键时需要配合↵键。例如，“直线”命令的英文缩写为“L”，用户只需按下L键后再按↵键，就能执行画线命令。

1.6 掌握AutoCAD基本操作技能

本节主要学习AutoCAD的基本操作技能，使读者快速了解和应用AutoCAD软件，以便绘制一些简单的图形。

1.6.1 图形对象的基本选择技能

图形对象的选择是AutoCAD重要的基本技能之一，它常用在对图形对象（以下简称对象）编辑之前，下面简单介绍几种常用的对象选择技能。

● 点选

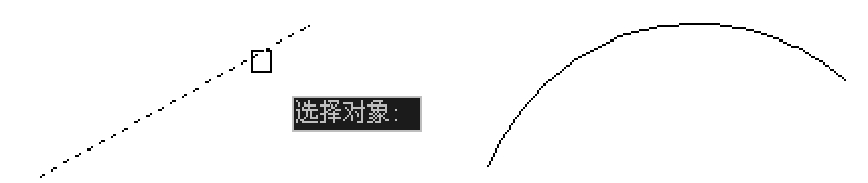

点选是比较简单的一种对象选择方式，此方式一次仅能选择一个对象。在命令行“选择对象：”的提示下，系统自动进入点选模式，此时鼠标指针变为矩形选择框形状，将矩形选择框放在对象的边沿上单击，即可选择该图形，被选择的图形对象以虚线显示，其结果如图1-24所示。

● 窗口选择

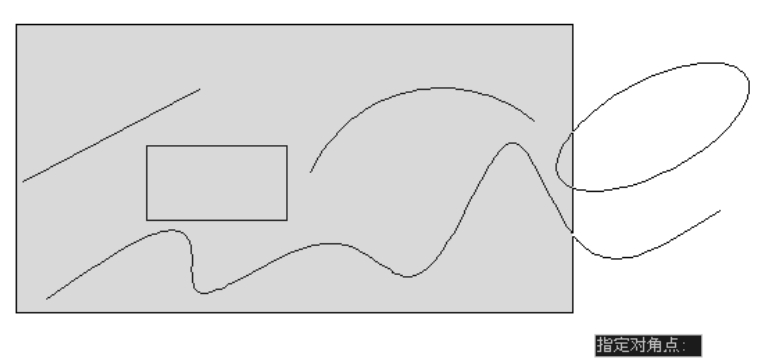

窗口选择是一种常用的选择方式，使用此方式可以一次选择多个对象。在命令行“选择对象：”的提示下从左向右拉出矩形选择框，此选择框即为窗口选择框，窗口选择框以实线显示，内部以浅蓝色填充，如图1-25所示。

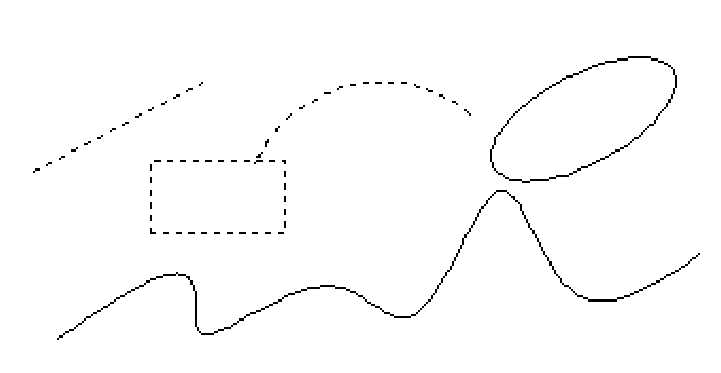

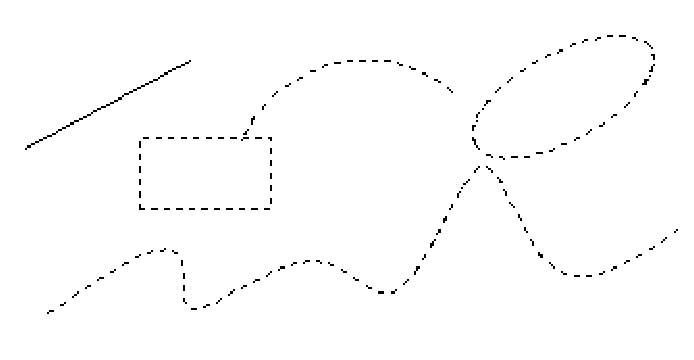

当指定窗口选择框的对角点之后，所有完全位于窗口选择框内的对象都能被选择，其结果如图1-26所示。

● 窗交选择

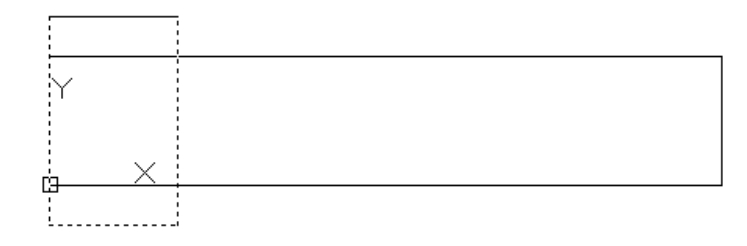

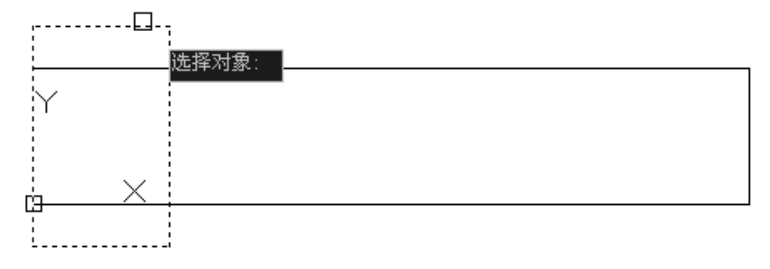

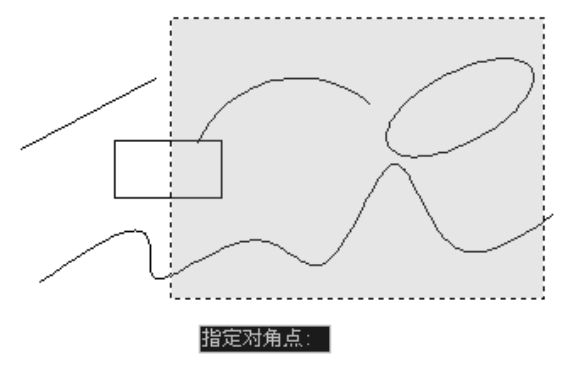

窗交选择是使用频率非常高的选择方式，使用此方式也可以一次选择多个对象。在命令行“选择对象：”提示下从右向左拉出矩形选择框，此选择框即为窗交选择框，窗交选择框以虚线显示，内部以绿色填充，如图1-27所示。

当指定窗交选择框的对角点之后，所有与窗交选择框相交和完全位于窗交选择框内的对象都能被选择，其结果如图1-28所示。

1.6.2 坐标点的精确输入技能

在绘图过程中，坐标点的精确输入主要包括“绝对直角坐标”“绝对极坐标”“相对直角坐标”和“相对极坐标”4种。

● 绝对直角坐标

绝对直角坐标是以原点（0，0）为参照点定位所有的点。其表达式为（ x ， y ），用户可以通过输入点的实际 X 、 Y 坐标值来定义点的坐标。

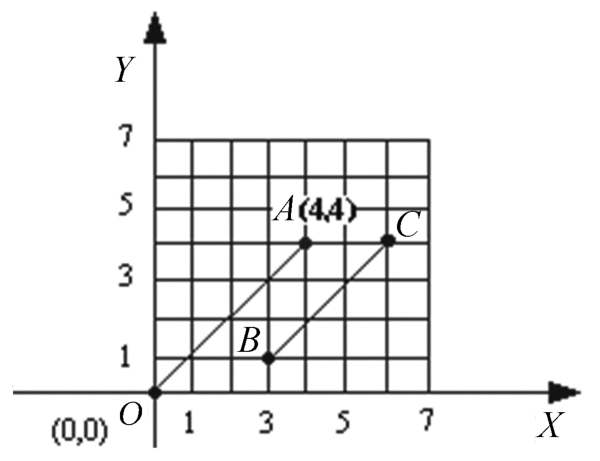

在如图1-29所示的坐标系中， B 点的 X 坐标值为3（该点在 X 轴上的垂足点到原点的距离为3个单位）， Y 坐标值为1（该点在 Y 轴上的垂足点到原点的距离为1个单位），那么 B 点的绝对直角坐标表达式为（3，1）。

● 绝对极坐标

绝对极坐标是以原点作为极点，通过相对于原点的极长和角度来定义点，其表达式为（ L <α）。在如图1-29所示的坐标系中，假若直线 OA 的长度用 L 表示，直线 OA 与 X 轴正方向夹角用α表示，如果这两个参数都明确，就可以使用绝对极坐标来表示 A 点，即（ L <α）。

● 相对直角坐标

相对直角坐标就是某一点相对于 X 轴、 Y 轴方向上的坐标变化。其表达式为（＠ x ， y ）。在实际绘图中常把上一点看作参照点，后续绘图操作是相对于前一点进行的。

例如，在如图1-29所示的坐标系中， C 点的绝对直角坐标为（6，4），如果以 A 点作为参照点，使用相对直角坐标表示 C 点，那么表达式为（＠6-4，4-4）=（＠2，0）。

● 相对极坐标

相对极坐标是通过相对于参照点的极长距离和偏移角度来表示的，其表达式为（＠ L <α）， L 表示极长，α表示角度。

例如，在如图1-29所示的坐标系中，如果以 A 点作为参照点，使用相对极坐标表示 C 点，那么表达式为（＠2<0），其中2表示 C 点和 A 点的极长距离为2个单位，偏移角度为0°。

1.6.3 视图的平移与实时缩放

本节主要学习两个最基本的视图调整工具，即“平移”和“实时缩放”。

● 视图的平移

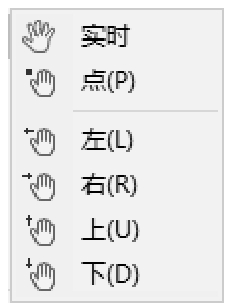

使用视图的平移工具可以对视图进行平移，以方便观察视图内的图形。选择“视图”→“平移”子菜单中的各命令，如图1-30所示，可执行各种平移操作。

各菜单项功能如下。

✧ “实时”用于将视图随着光标的移动而平移，也可以在“标准工具栏”中单击 按钮，以执行实时平移操作。

✧ “点”平移是根据指定的基点和目标点平移视图。在定点平移时，需要指定两点，第一点作为基点，第二点作为位移的目标点，平移视图中的图形。

✧ “左””“右””和“下”平移命令分别用于在 X 轴和 Y 轴方向上移动视图。

● 实时缩放

选择菜单栏中的“视图”→“缩放”→“实时”命令，都可以执行“实时缩放”功能，屏幕上将出现一个放大镜形状的光标，此时便进入了实时缩放状态，按住鼠标左键向下拖动鼠标，视图会缩小显示；按住鼠标左键向上拖动鼠标，视图会放大显示。

1.6.4 几个相关的快捷键

在AutoCAD绘图过程中，常用到的快捷键主要有Enter、Space、Delete、Esc。当在命令行输入某个命令表达式后，按↵键或Space键，可以执行该命令；在执行命令过程中，按↵键或Space键可以执行命令中的选项功能，而按Esc键则终止命令。

在无命令执行的前提下选择了某图形后，按Delete键可以将图形删除，因此Delete键的功能等同于“删除”命令。

1.6.5 几个最初级的制图命令

本节学习几个最初级的制图命令，主要有“直线”“移动”“删除”“放弃”和“重做”等命令。

● “直线”命令

“直线”命令是一个常用的画线工具，使用此命令可以绘制一条或多条直线，每条直线都被看作是一个独立的对象。执行“直线”命令主要有以下几种方式。

✧ 单击“默认”选项卡→“绘图”面板→“直线”按钮 。

✧ 选择菜单栏中的“绘图”→“直线”命令。

✧ 单击“绘图”工具栏→“直线”按钮 。

✧ 在命令行中输入Line后按↵键。

✧ 使用快捷键L。

下面通过绘制边长为100的正三角形，学习使用“直线”命令和绝对直角坐标的输入功能，操作步骤如下。

Step 01 使用“实时平移”功能，将坐标系图标平移至绘图区中央。

Step 02 单击“默认”选项卡→“绘图”面板→“直线”按钮 ，执行“直线”命令。

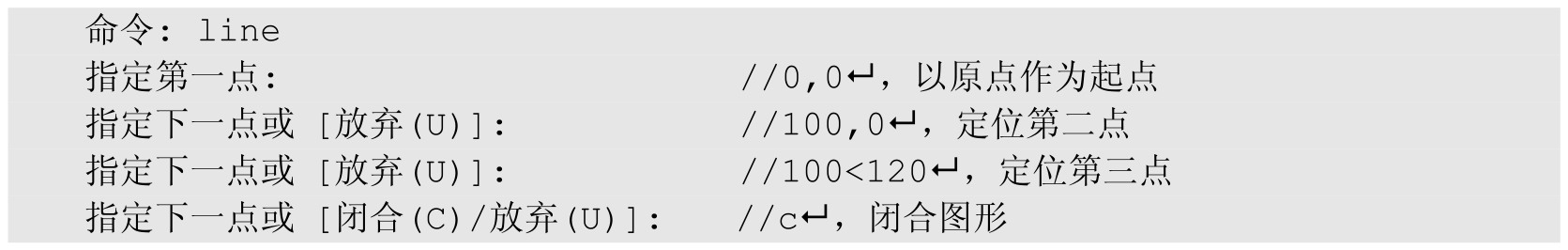

Step 03 执行“直线”命令后，根据AutoCAD命令行的步骤提示，配合绝对直角坐标精确画图，命令行操作如下。

Step 04 绘制结果如图1-31所示。

● “移动”命令

“移动”命令用于将目标对象从一个位置移动到另一个位置，源对象的尺寸及形状均不会发生变化，改变的仅仅是对象的位置。

执行“移动”命令主要有以下几种方式。

✧ 单击“默认”选项卡→“修改”面板→“移动”按钮 。

✧ 选择菜单栏中的“修改”→“移动”命令。

✧ 单击“修改”工具栏→“移动”按钮 。

✧ 在命令行中输入Move后按↵键。

✧ 使用快捷键M。

在移动对象时，一般需要配合点的捕捉功能或坐标的输入功能，进行精确的位移对象操作。下面学习使用“移动”命令，操作步骤如下。

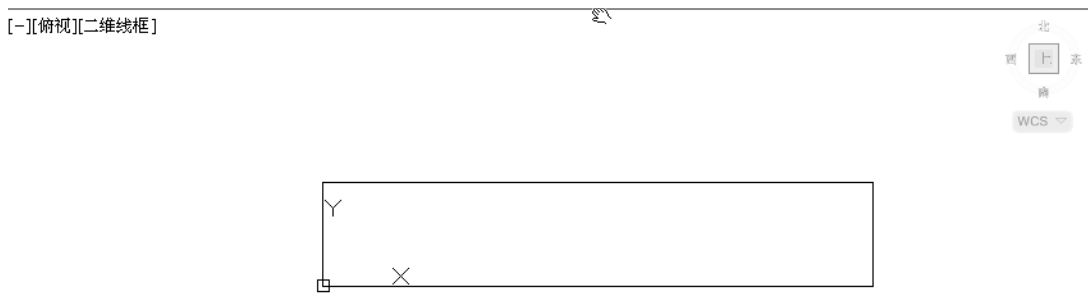

Step 01 单击“快速访问”工具栏→“打开”按钮 ，打开配套资源中的“素材文件\1-1.dwg”，如图1-32所示。

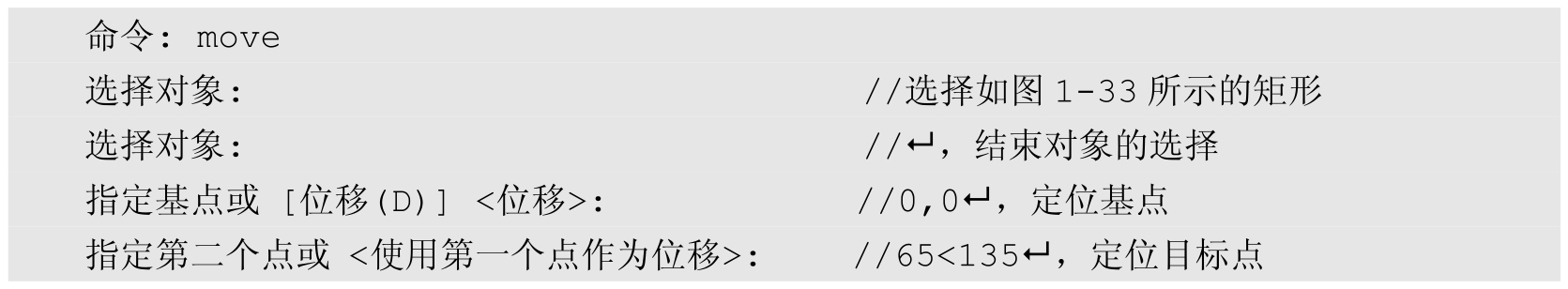

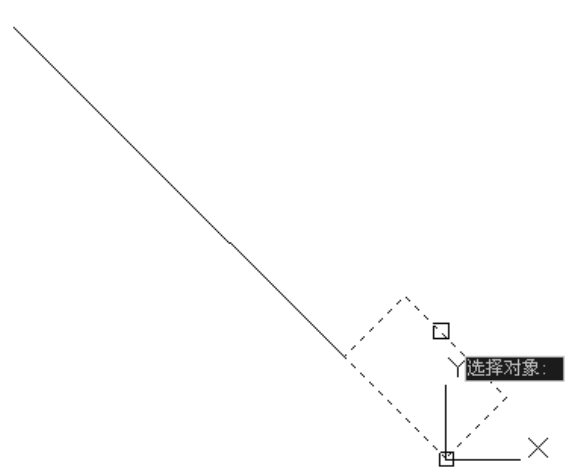

Step 02 单击“默认”选项卡→“修改”面板→“移动”按钮 ，执行“移动”命令，对矩形进行位移，命令行操作如下。

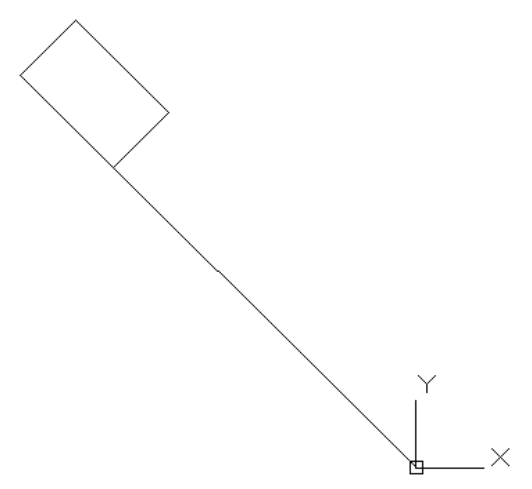

Step 03 位移结果如图1-34所示。

● “删除”命令

“删除”命令用于将不需要的图形删除。执行该命令后，选择需要删除的图形，右击或按↵键，即可将图形删除。此命令相当于手工绘图时使用的橡皮擦，用于擦除无用的图形。执行“删除”命令主要有以下几种方式。

✧ 单击“默认”选项卡→“修改”面板→“删除”按钮 。

✧ 选择菜单栏中的“修改”→“删除”命令。

✧ 单击“修改”工具栏→“删除”按钮 。

✧ 在命令行中输入Erase后按↵键。

✧ 使用快捷键E。

● “放弃”命令和“重做”命令

当用户需要撤销或恢复已执行过的操作步骤时，可以使用“放弃”命令和“重做”命令。其中“放弃”命令用于撤销所执行的操作，“重做”命令用于恢复所撤销的操作。AutoCAD支持用户无限次放弃或重做操作，而且“重做”命令必须紧跟“放弃”命令。

单击“标准”工具栏或“快速访问”工具栏→“放弃”按钮 ，或者选择菜单栏中的“编辑”→“放弃”命令，又或者在命令行中输入“Undo”或“U”，即可执行“放弃”命令。

同样，单击“标准”工具栏或“快速访问”工具栏→“重做”按钮 ，或者选择菜单栏中的“编辑”→“重做”命令，又或者直接在命令行中输入“Redo”，即可执行“重做”命令，恢复放弃的操作。

1.7 上机实训
——绘制简单零件图

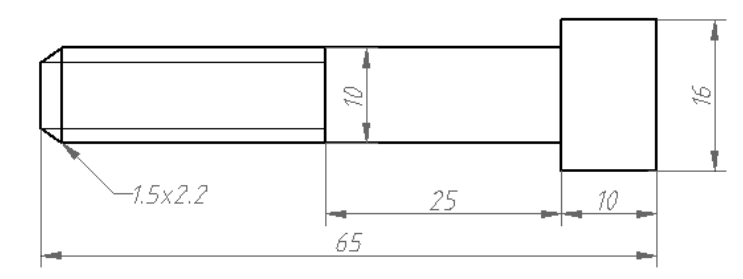

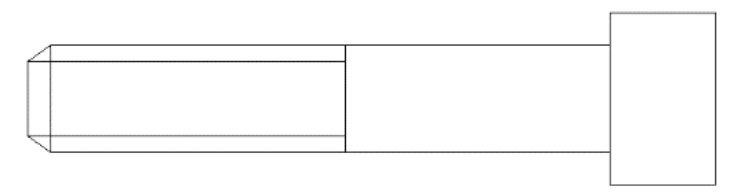

下面通过绘制如图1-35所示的简单零件图，体验一下文件的新建、图形的绘制及文件的存储等图形设计的整个操作流程，同时掌握AutoCAD一些基本工具的使用方法和一些基本的软件操作技能。

操作步骤如下。

Step 01 单击“快速访问”工具栏→“新建”按钮 ，在弹出的“选择样板”对话框中选择如图1-36所示的样板文件作为基础样板。

Step 02 单击 按钮，即可创建一个公制单位的空白文件。

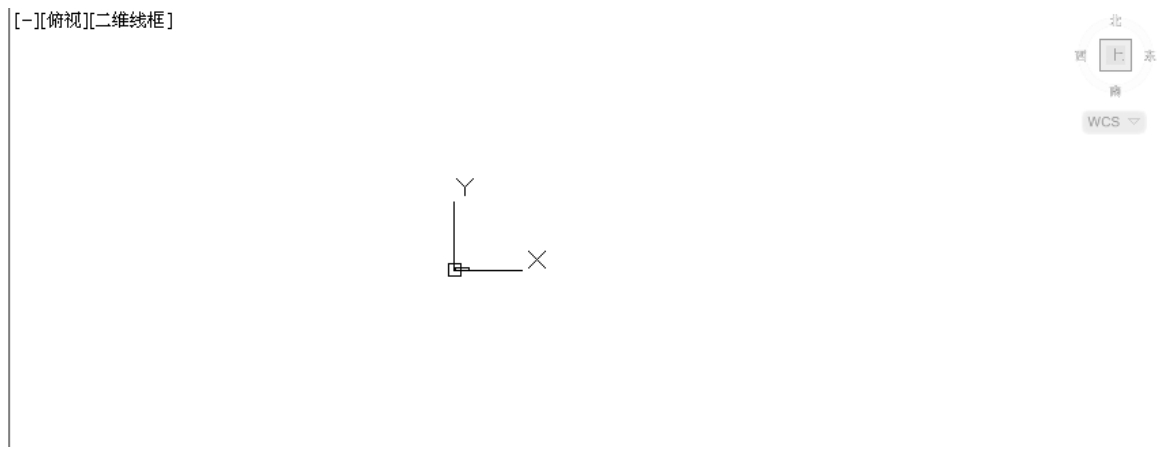

Step 03 选择菜单栏中的“视图”→“平移”→“实时”命令，将坐标系图标进行平移，平移结果如图1-37所示。

Step 04 按F12功能键，关闭状态栏中的“动态输入”功能。

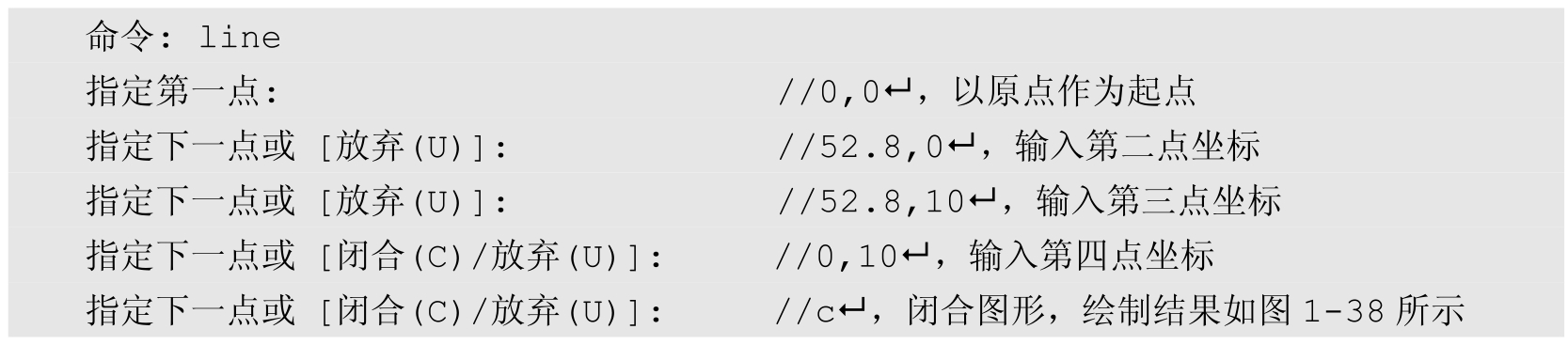

Step 05 单击“默认”选项卡→“绘图”面板→“直线”按钮 ，执行“直线”命令，使用坐标点的定位功能绘制中间的轮廓线，命令行操作如下。

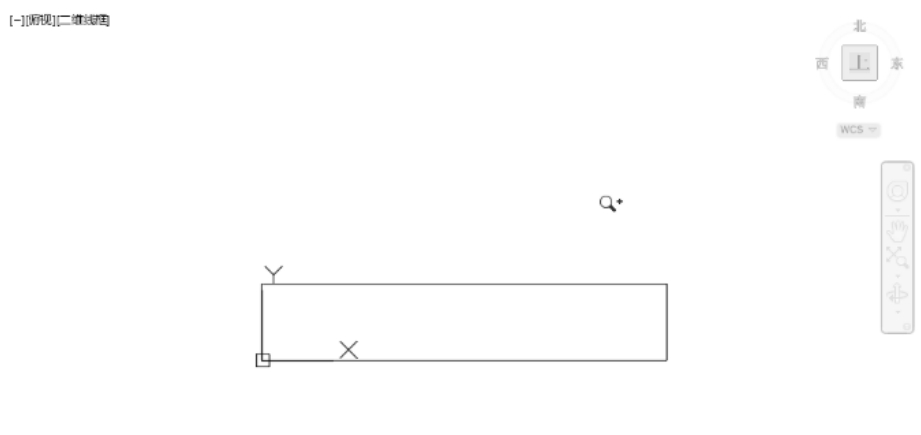

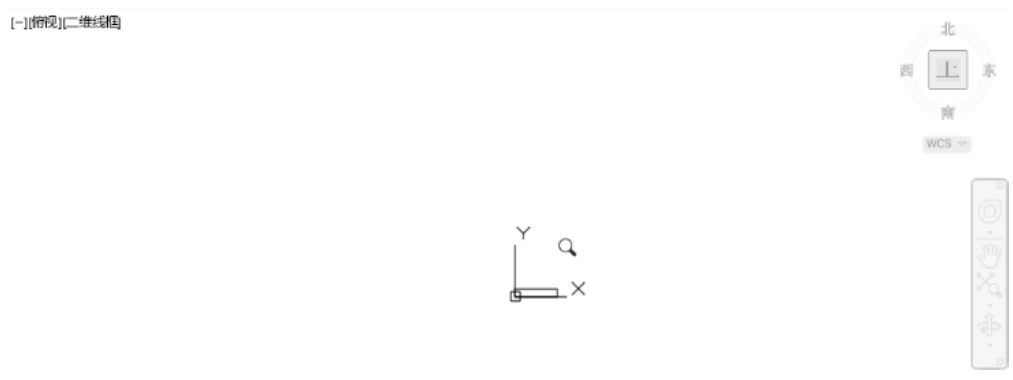

Step 06 由于图形显示得太小，可以将其放大显示。选择菜单栏中的“视图”→“缩放”→“实时”命令，执行实时缩放操作，此时当前鼠标指针变为一个放大镜形状，如图1-39所示。

Step 07 按住鼠标左键不放，慢慢向右上方拖曳，此时图形被放大显示，如图1-40所示。

Step 08 当图形被放大显示后，图形的位置可能会出现偏置现象，为了美观，可以将其移至绘图区中央。单击“标准”工具栏中的“实时平移”按钮 ，执行实时平移操作。

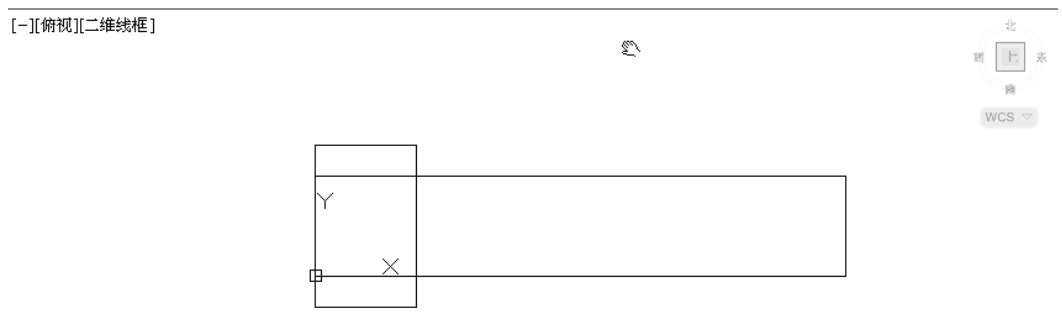

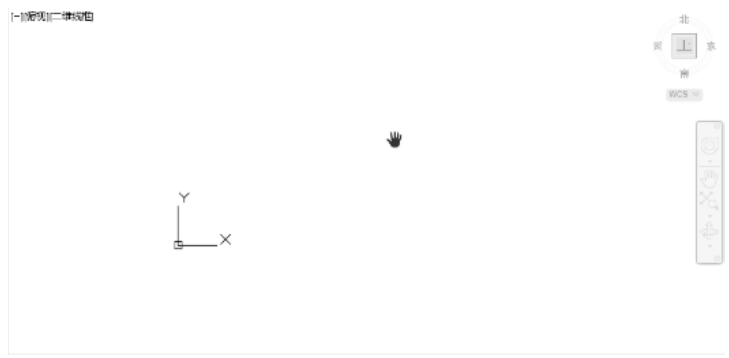

Step 09 此时鼠标指针变为手状 ，按住鼠标左键不放，将图形平移至绘图区中央，如图1-41所示。

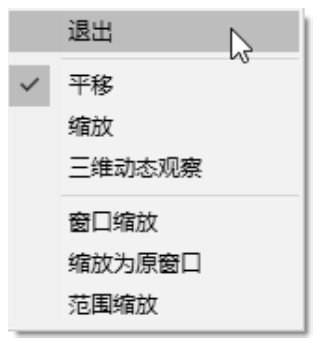

Step 10 右击，从弹出的快捷键菜单中选择“退出”命令，如图1-42所示，退出当前命令操作。

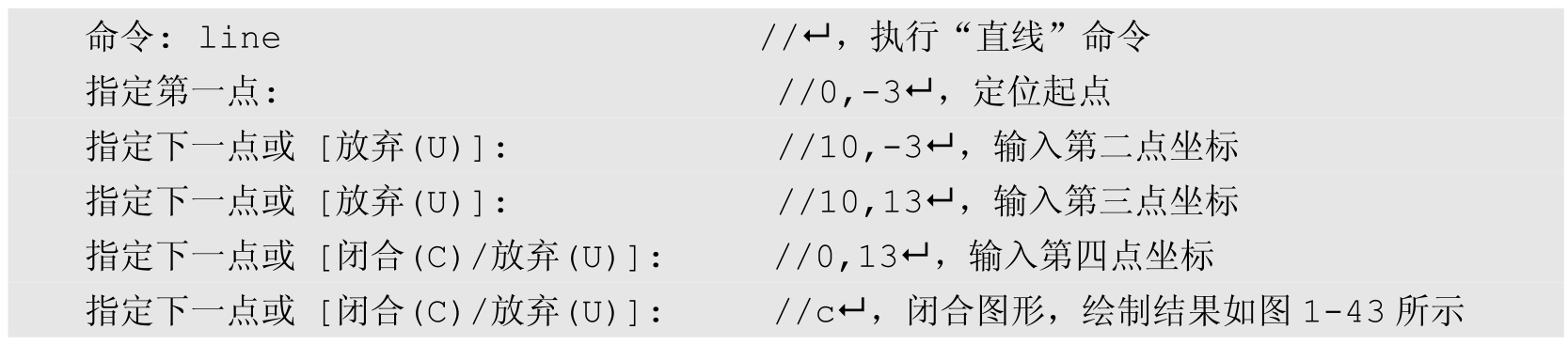

Step 11 在命令行中输入Line后按↵键，重复执行“直线”命令，使用坐标点的定位功能绘制右端的轮廓线，命令行操作如下。

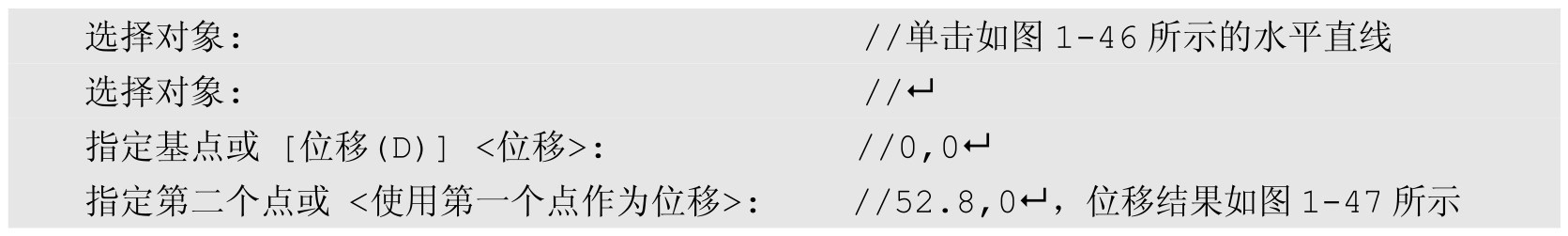

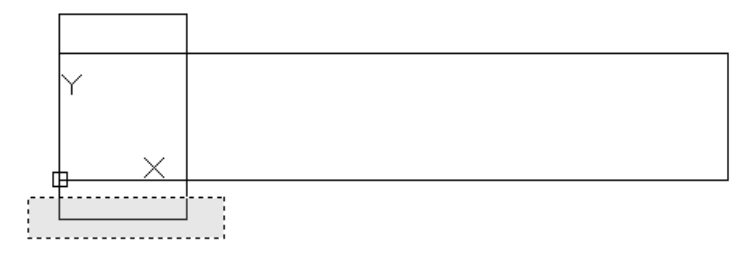

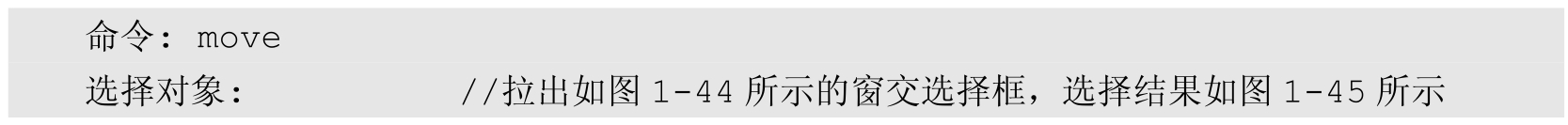

Step 12 单击“默认”选项卡→“修改”面板→“移动”按钮 ，将刚绘制的轮廓线进行位移，命令行操作如下。

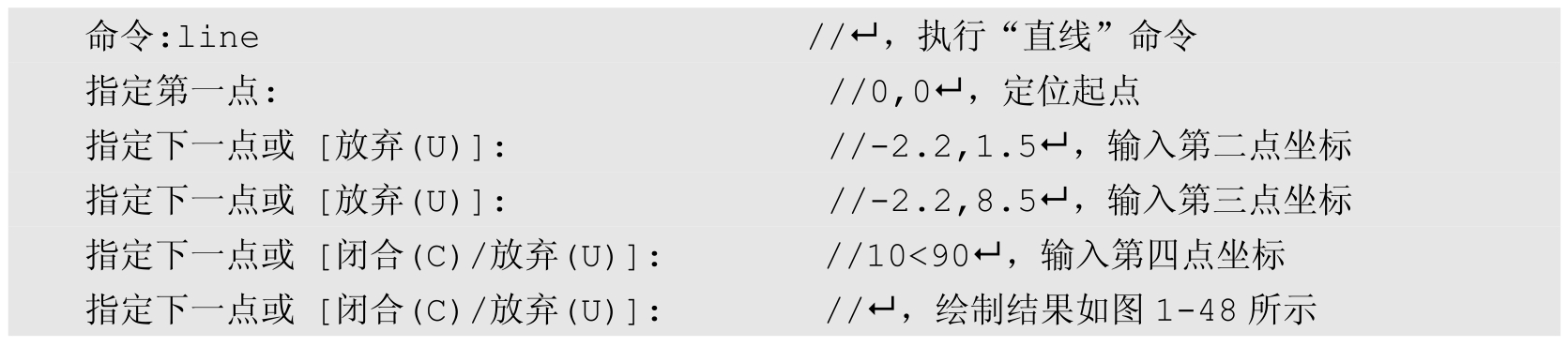

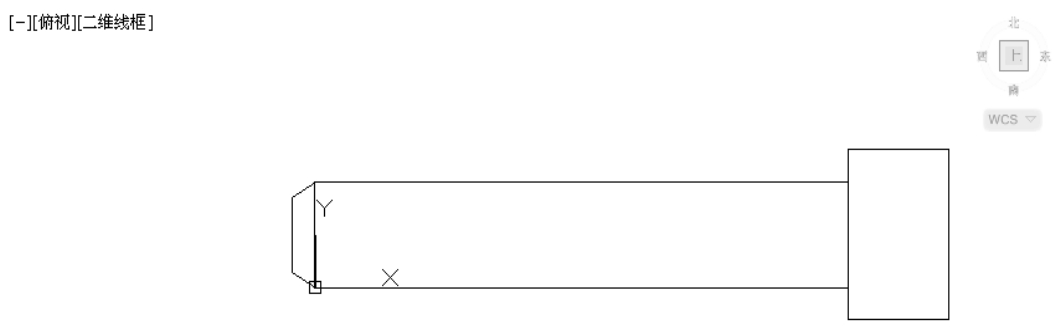

Step 13 执行“直线”命令，配合绝对直角坐标和绝对极坐标输入法绘制左端的轮廓线，命令行操作如下。

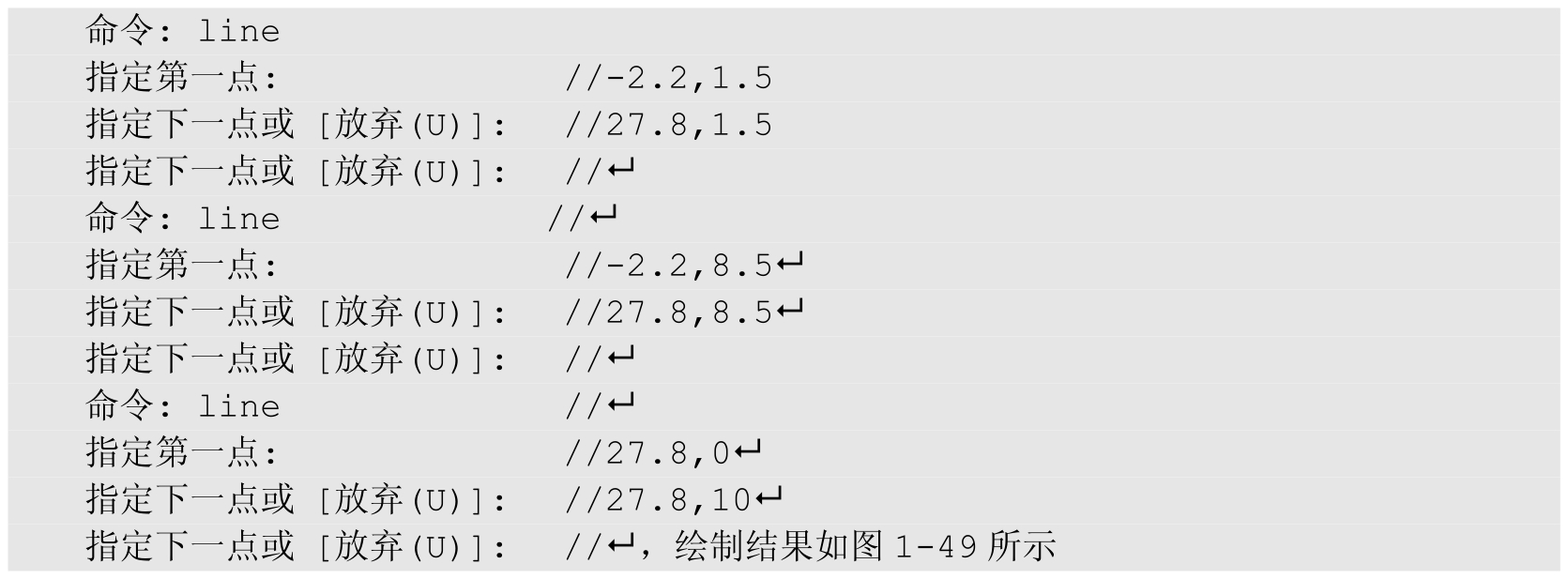

Step 14 重复执行“直线”命令，配合绝对直角坐标输入法绘制内部的轮廓线，命令行操作如下。

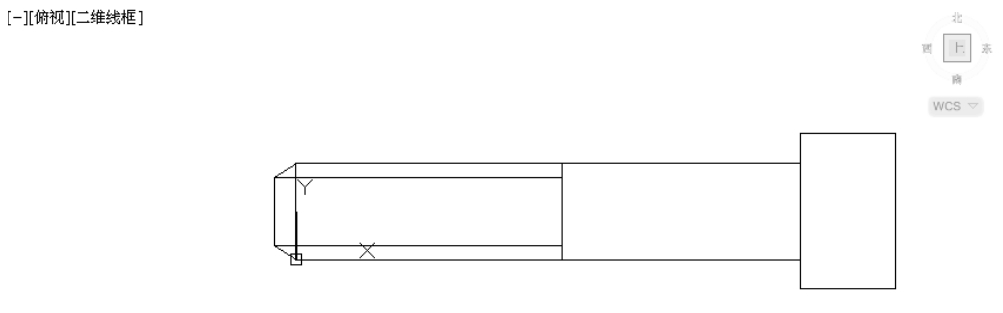

Step 15 选择菜单栏中的“视图”→“显示”→“UCS图标”→“开”命令，隐藏坐标系图标，结果如图1-50所示。

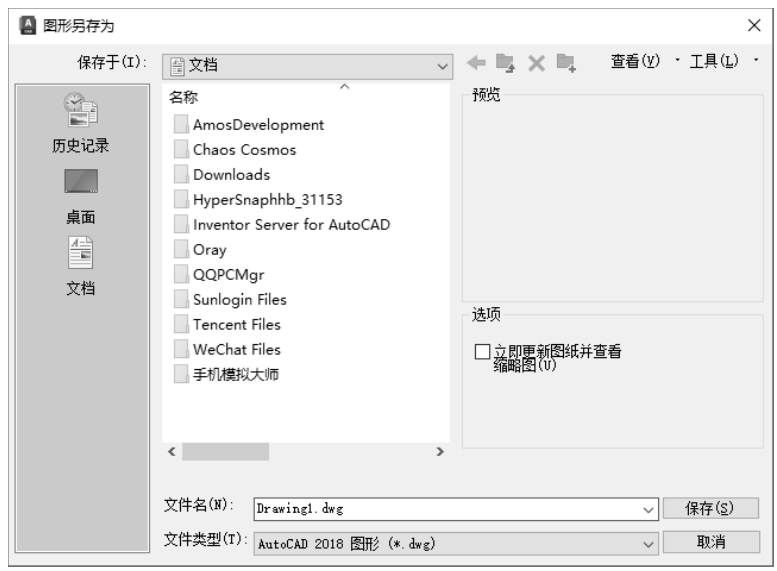

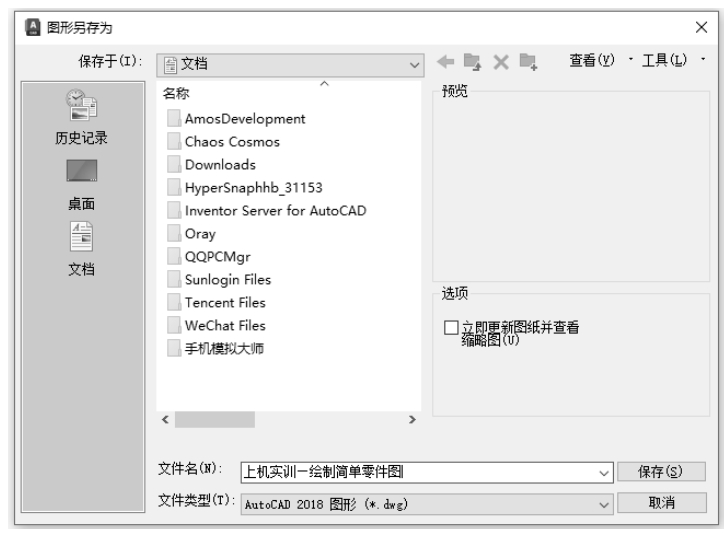

Step 16 按Ctrl+S组合键，执行“保存”命令，在弹出的“图形另存为”对话框中，设置保存路径及文件名，如图1-51所示，将图形命名存储为“上机实训——绘制简单零件图.dwg”。

1.8 小结与练习

1.8.1 小结

本章主要介绍了AutoCAD软件的启动与退出、工作界面、文件的基础操作及坐标点的精确定位等，并通过一个完整、简单的实例，对本章知识进行了全面贯穿和综合巩固，引导读者亲自动手操作AutoCAD软件，并掌握和体验一些基本的软件操作技能。

1.8.2 练习题

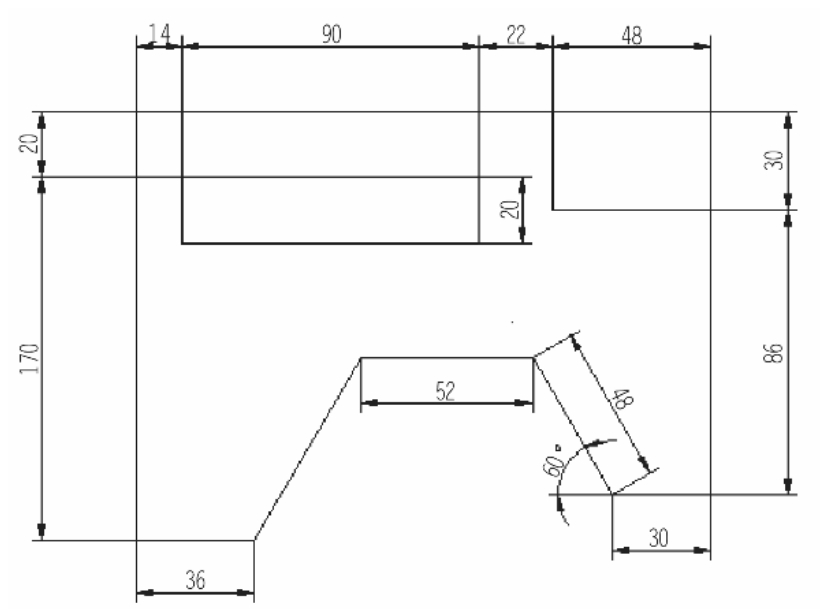

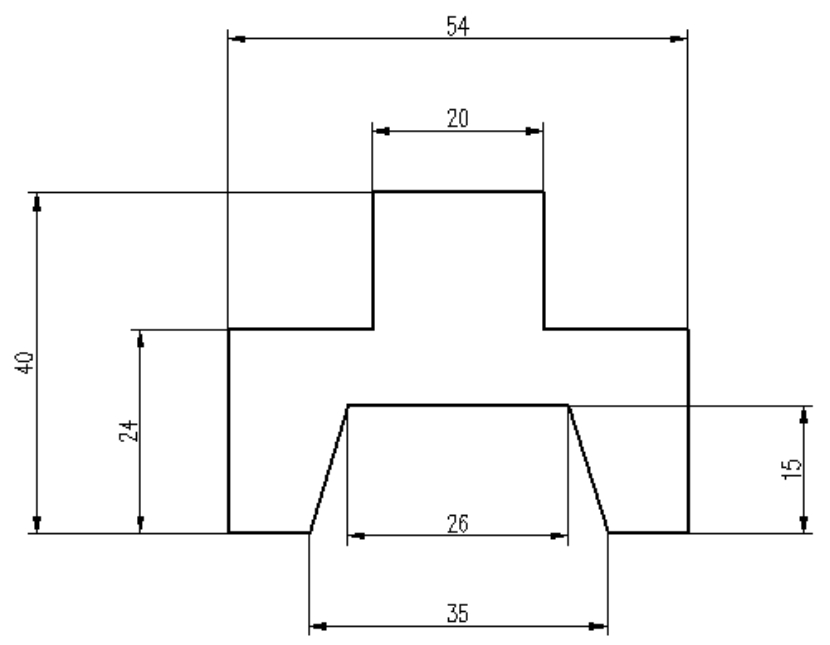

（1）绘制如图1-52所示的图形，将此图形命名并保存。

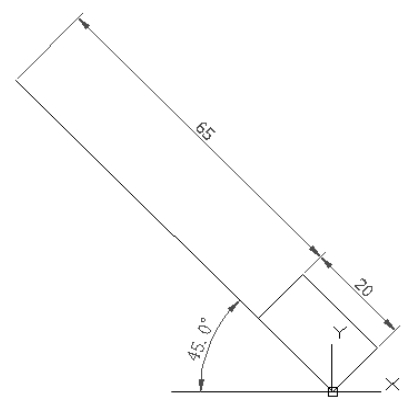

（2）绘制如图1-53所示的图形，将此图形命名并保存。
