1.6 加速器编程模型

在考虑神经网络加速器架构时，硬件与软件之间的接口对于加速器的易用性，甚至加速器的性能发挥尤为重要。下面介绍几种常见的软硬件编程模型，读者可以根据需求选择其中的一种或者几种。

❑ISA（Instruction Set Architecture，指令集结构）：和CPU类似，硬件实现一系列的指令，软件通过指令来完成对硬件的控制和监控。需要对神经网络算子进行编码，产生一系列的指令。对于神经网络来说，一个算子包括很多信息，对应的指令一般较长，可达上百字节。此外，对于不同的算子，可能对应指令的长度不一，即使是ISA的形式，很可能也是变长指令。

❑VLIW（Very Long Instruction Word，超长指令字）：目前有部分公司通过多核或众核SDP（Software Defined Perimeter，软件定义边界）来实现神经网络加速器，对于这种类型的加速器，一般采用VLIW作为其编程模型。

❑REG_CFG（Register Config，寄存器配置）：加速器直接将硬件使用的寄存器暴露给软件，软件通过读写这些寄存器来实现对加速器的监控和控制。

❑在硬件内部集成“图控制器”：神经网络结构可抽象为一个图（Graph），我们可以将网络结构描述数据（比如prototxt）直接作为软硬件之间的编程接口。硬件负责加载、解析、控制、整个网络的执行。

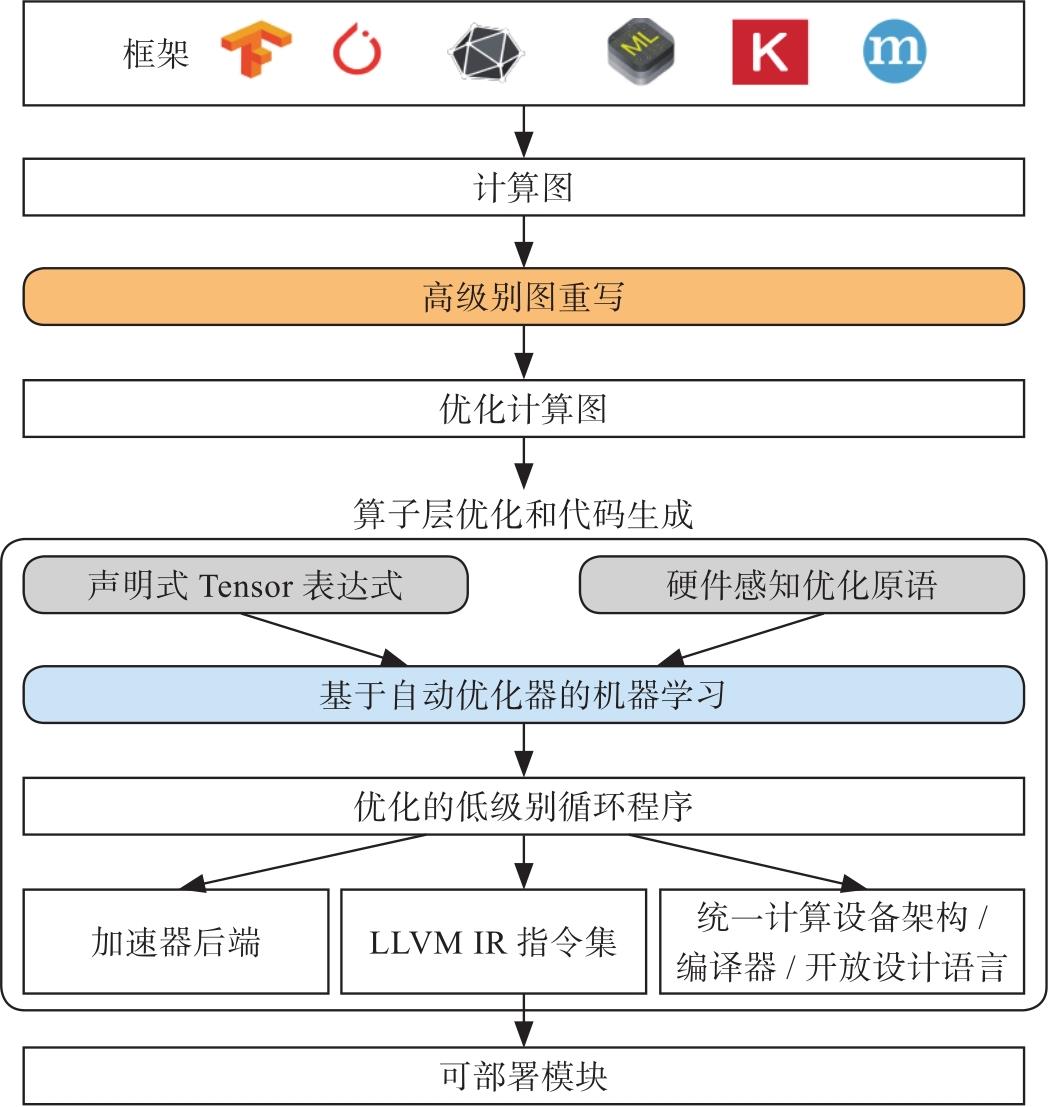

以上4种编程模型都需要用编译器来构建软件与硬件之前的桥梁，不同的编程模型对编译器的要求也不同，这4种编程模型对编译器的要求依次降低。如今，神经网络结构变得越来越复杂，硬件加速器又可能具有层次较深的存储子系统，这大大增加了编译器的复杂度。此外，编译器的优劣对硬件性能的发掘、产品的推广都意义重大。目前来看，TensorRT、XLA（Accelerated Linear Algebra，加速线性代数）、TVM（端到端深度学习编译器）、Glow等神经网络编译器也相继出现，但还有很长的路要走。与硬件相关的优化，还有许多工作需要做，如图1-28所示是TVM的框架。
