数据传送指令共有 29 条，其一般格式为：
数据传送指令一般的操作是把源操作数传送到目的操作数，指令执行完成后，源操作数不变，目的操作数等于源操作数。如果要求在进行数据传送时，目的操作数不丢失，则不能用直接传送指令，而采用交换型的数据传送指令，数据传送指令不影响标志CY，AC和OV，但可能会对奇偶标志P有影响。
内部RAM的数据传送类指令共 16 条，包括累加器、寄存器、特殊功能寄存器、RAM单元之间的相互数据传送。这类指令，数据的传送始终在单片机内部的RAM中。助记符有MOV、PUSH、POP、XCH、XCHD、SWAP等 6 种，如表 3-2 所示。MCS-51单片机片内数据传送途径如图 3-8 所示。
图 3-8 MCS-51单片机片内数据传送
1.以DPTR为目的操作数的数据传送指令（1 条）
指令格式：
这组指令的功能是将外部存储器某单元地址送到数据指针寄存器DPTR中，即把一个16 位常数送入DPTR，这是整个指令系统中唯一的一条 16 位数据的传送指令，用来设置地址指针。地址指针DPTR由DPH和DPL组成。这条指令的执行结果是把高 8 位立即数送入DPH，低8位立即数送入DPL。
例如：执行指令MOV DPTR，#2000H后，
结果为：（DPTR）= 2000H
例如：执行指令MOV DPTR，#2233H
结果为：DPTR=2233H，即（DPH）=22H，（DPL）=33H。
2.以累加器A为目的操作数的数据传送指令（4 条）

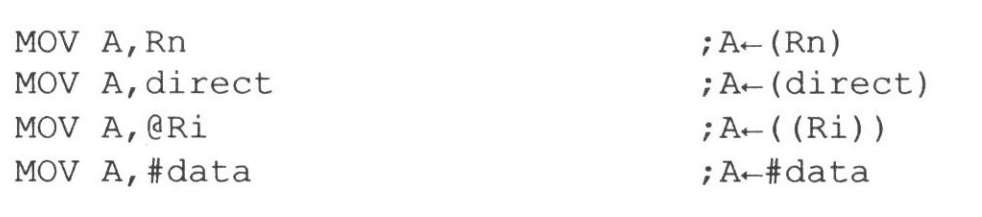

指令格式：
这组指令的功能是将原操作数所指定的内容送入累加器A中。源操作数可以采用立即寻址、直接寻址、寄存器寻址和寄存器间接寻址4种寻址方式。
例如：已知PSW=00H，（00H）=20H
则执行指令MOV A，R0
结果为：A=（R0）=（00H）=20H。
例如：已知（20H）=30H
则执行指令MOV A，20H
结果为：A=（20H）=30H。

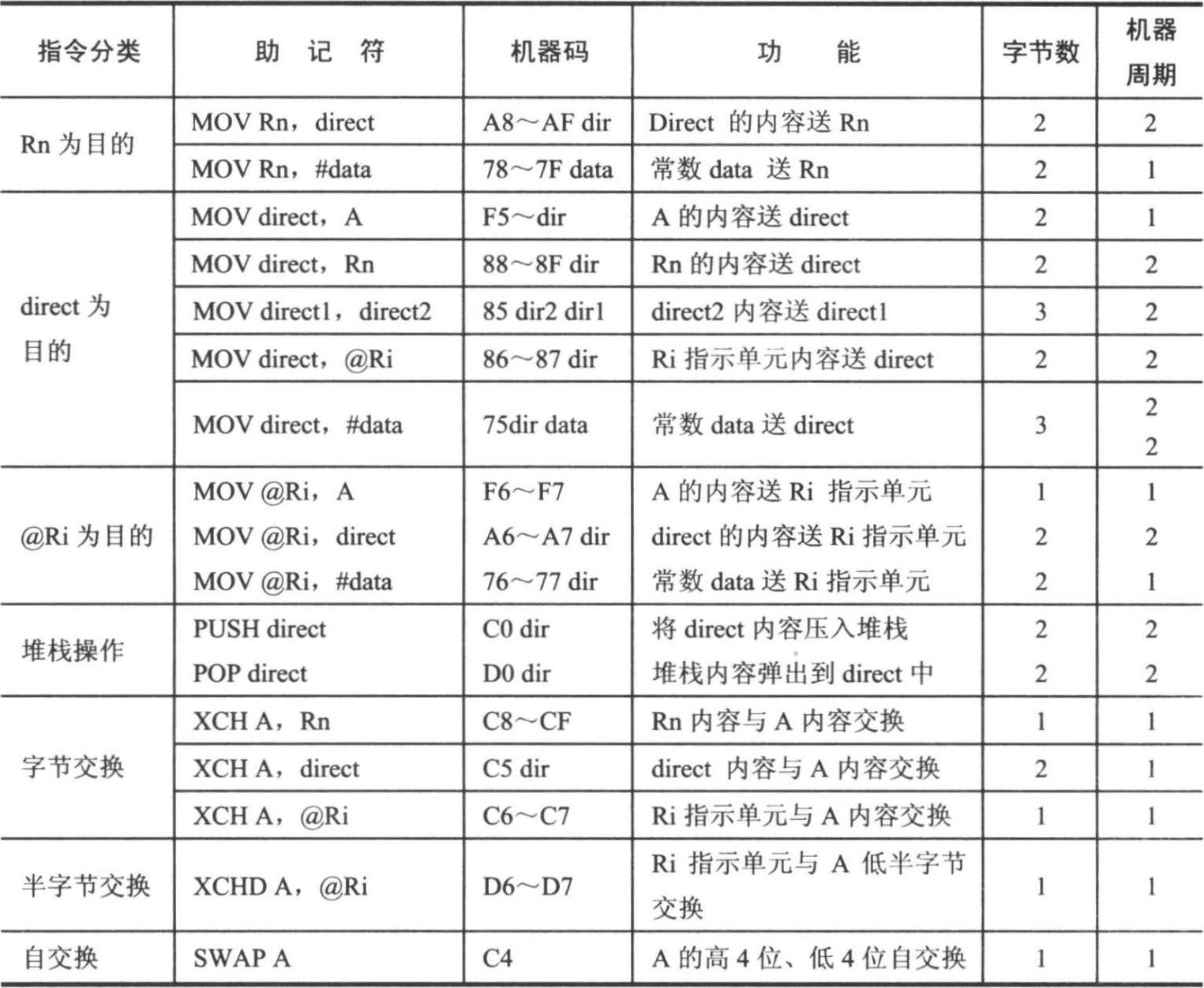

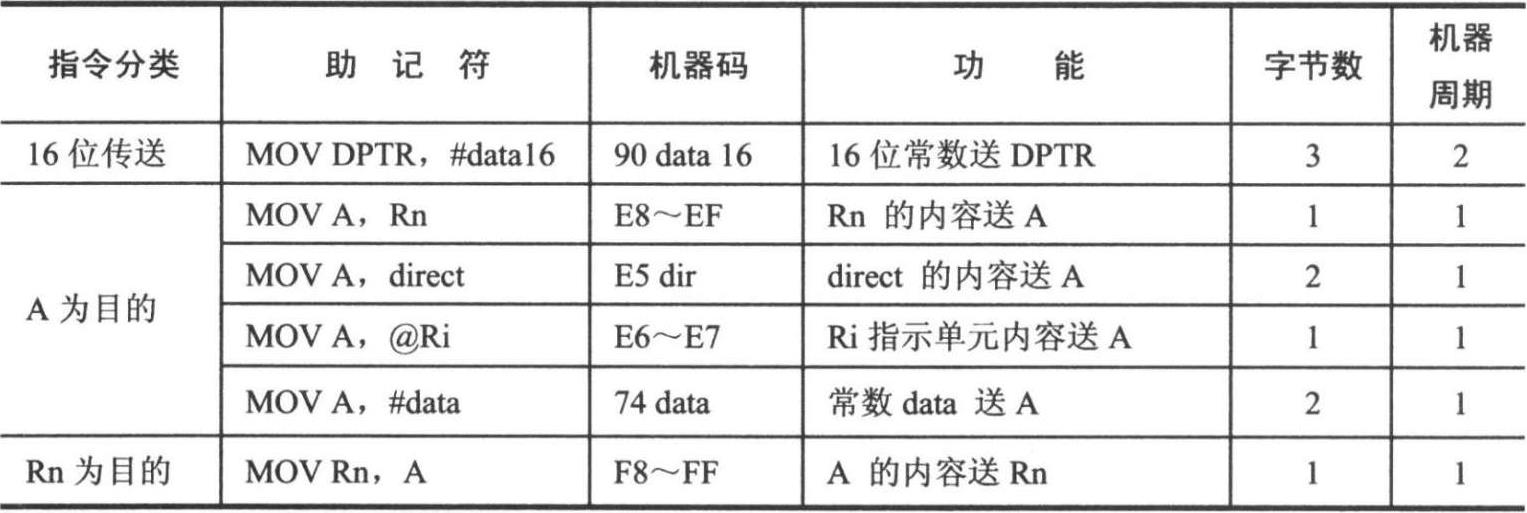

表 3-2 片内RAM数据传送类指令
续表
例如：已知PSW=00H，（00H）=20H，（20H）=30H
则执行指令MOVA，@R0
结果为：A=（20H）=30H。
例如：执行指令MOV A，#20H
结果为：A=（E0H）=20H。
3.以寄存器Rn为目的操作数的数据传送指令（3 条）

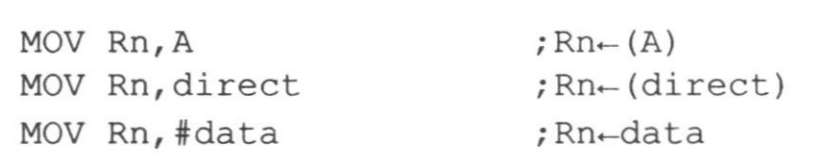

指令格式：
这组指令的功能是将源操作数所指定的内容送到当前工作寄存器组R0～R7 中的某个寄存器中。源操作数可以采用寄存器寻址、立即寻址和直接寻址。
注意 ：没有“MOVRnRn”指令，也没有“MOVRn，@Ri”指令。

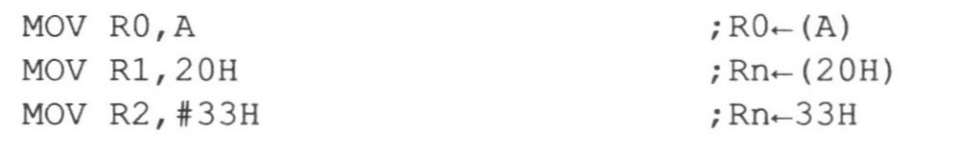

例如：已知PSW=00H，A=11H，（20H）=22H，则执行下列指令
结果为：R0=（00H）=11H，R1=（01H）=22H，R2=（02H）=33H。

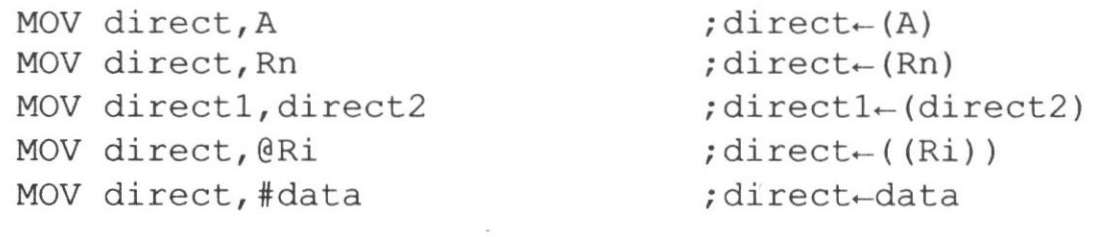

4.以直接地址（direct）为目的操作数的数据传送指令（5 条）
指令格式：
这组指令的功能是将源操作数所指定的内容送入由直接地址direct所指定的片内存储单元。源操作数可以采用寄存器寻址、立即寻址、直接寻址和寄存器间接寻址。

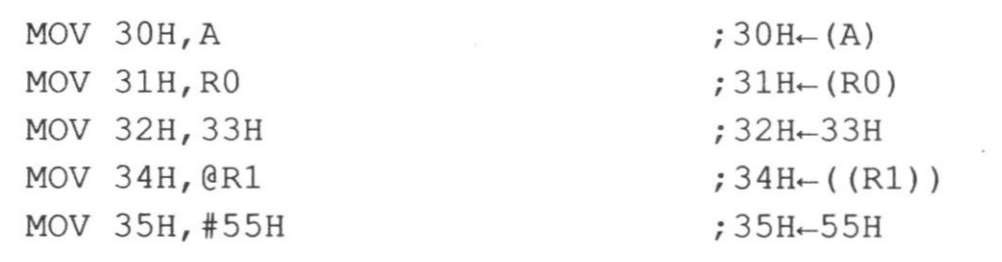

例如：已知PSW = 00H，A=11H，（00H）=22H，（01H）=36H，（36H）=33H，（33H）=44H，则执行下列指令
结果为：（30H）=11H，（31H）=22H，（32H）=44H，（34H）=33H，（35H）=55H
注意 ：“MOV direct1，direct2”指令在译成机器码时，源地址在前，目的地址在后。
5.以间接地址@ Ri为目的操作数的数据传送指令（3条）
指令格式：
这组指令的功能是把源操作数所指定的内容送入以R0 或R1 为地址指针的片内RAM单元中。源操作数可以采用寄存器寻址、立即寻址和直接寻址3种方式。
注意 ：没有“MOV @Ri，Rn”指令。

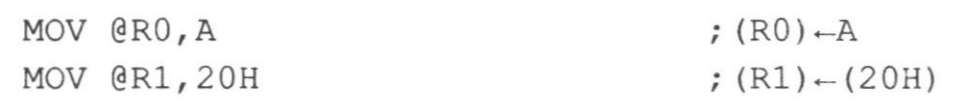

例如：已知PSW = 10H，（E0H）= 11H，（20H）=22H，（10H）=30H，（11H）=31H，则执行下列指令
结果为：（30H）=11H，（31H）=22H。
6.片内RAM数据传送类指令
如图3-9和图3-10所示是片内RAM数据传送类指令和交换指令，包括了全部片内数据传送类指令。根据这两张图可以很快地写出表 3-2 中的所有指令。这里主要是提供一种快速记忆指令的方法，记住了图解图，也就记住了指令表。
在使用上述命令时，需注意以下 3 点：
（1）要区分各种寻址方式的含义，正确传送数据。

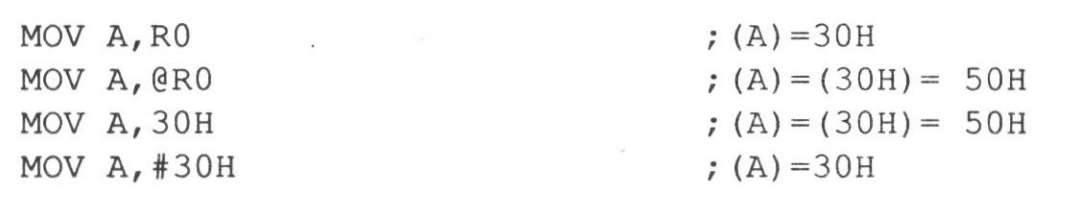

例如：若（R0）=30H，（30H）=50H时，注意以下指令的执行结果：
（2）所有传送指令都不影响标志位，这里所说的标志位是指CY、AC和OV。涉及累加器A的将影响奇偶标志位P。
图 3-10 片内RAM数据交换指令

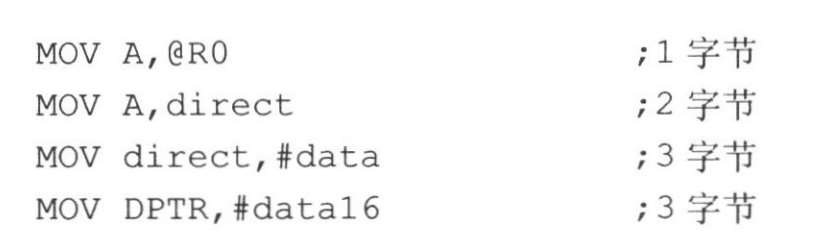

（3）估算指令的字节数，凡是指令中既不包含直接地址，又不包含 8 位立即数的指令均为一字节指令；若指令中包含一个直接地址或 8 位立即数，指令字节数为 2，若包含两个这样的操作数，则指令字节数为 3。如：
上面所介绍的片内RAM数据传送类指令，单元地址和单元里的内容都是8位二进制数，很容易混淆。而这里所要介绍的ROM和片外RAM数据传送类指令，单元地址是16位二进制数，单元里的内容是8位二进制数。寻址范围为两个64K，一个是程序存储器ROM区域的 64K（地址范围 0000H～FFFFH），另一个是片外数据存储器RAM区域的 64K（地址范围 0000H～FFFFH）。指令一共 6 条，助记符有MOVC和MOVX，如表 3-3 所示。

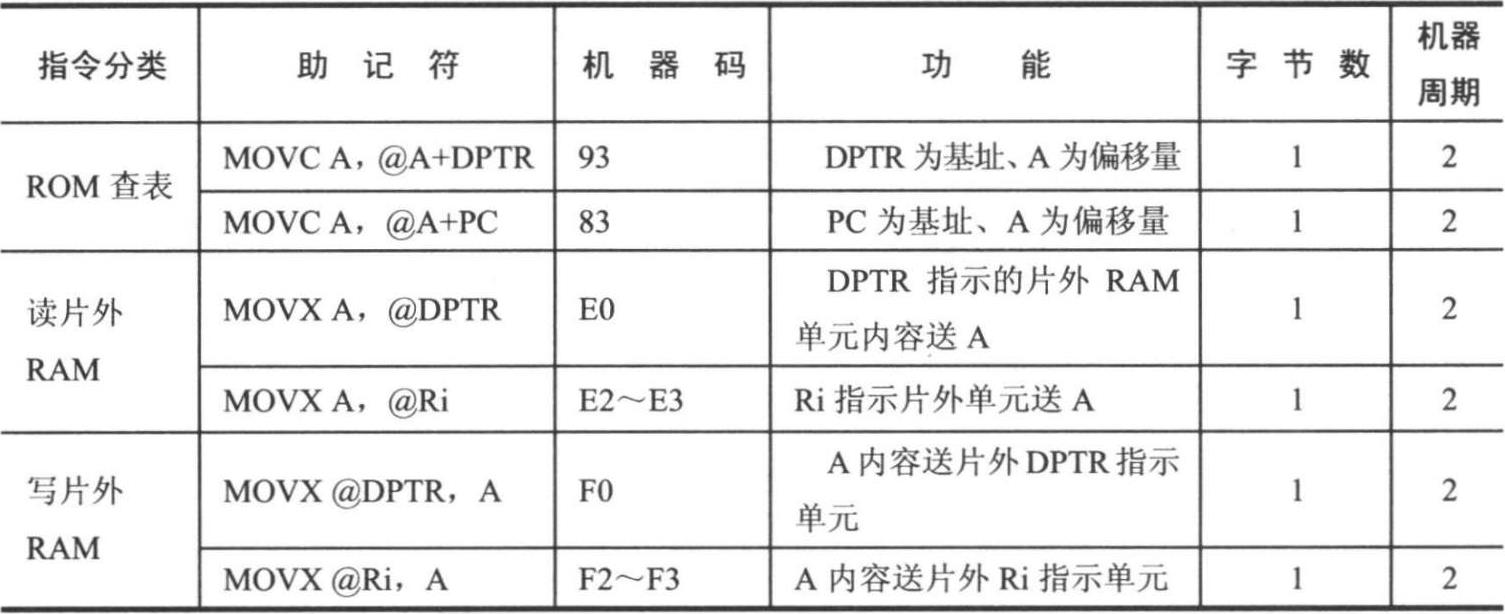

表 3-3 ROM和片外RAM数据传送类指令
这组指令中，DPTR所包含的16 位地址信息由P0（低8位）和P2（高8位）输出，而数据信息由P0 口传送，P0 口作分时复用的总线。由Ri作为间接寻址寄存器时，使用Ri（8位）作地址指针，能访问外部数据RAM的00H～FFH 256个单元，P0口上分时输出Ri指定的8位地址信息及传输8位数据。前两条指令执行时，P3.7引脚上输出RD有效信号，用作外部数据存储器的读选通信号；后两条指令执行时，P3.6引脚上输出WR有效信号，用作外部数据存储器的写选通信号。
1.针对片外RAM的数据传送指令（4 条）
累加器A来传送。这类指令共有 4 条如下：
指令格式：
CPU与外部RAM或I/O口进行数据传送，必须采用寄存器间接寻址的方法，并通过
前两条指令为“读”片外RAM数据指令。执行时伴随ALE信号和RD信号有效；后两条指令为“写”片外RAM数据指令。执行时伴随ALE信号和WR信号有效。
其中第一条和第三条指令是以DPTR作为间址寄存器，其功能是将R0或R1所指定的外部RAM单元与累加器A之间传送数据。由于DPTR是16位地址指针，因此这两条指令的寻址范围可达片外RAM64KB全部空间。而第二条与第四条指令是以R0或R1作为间址寄存器，其功能是将R0 或R1 所指定的外部RAM单元与累加器A之间传送数据。由于R0 或R1 是 8 位地址指针，因此这两条指令的寻址范围仅限于外部RAM 256 个字节单元。
例如：已知DPTR=2000H，片外RAM（2000H）=20H，则
执行指令MOVX A，@DPTR
结果：A = 20H。
例如：已知P2=20H，R0=30H，片外RAM（2030H）=88H，则
执行指令MOVX A，@R0
结果：A = 88H。
例如：已知DPTR=2000H。片外A=20H，则
执行指令MOVX @DPTR，A
结果：片外RAM 2000H单元内容为 20H。
例如：已知P2=20H，R1=30H，A=33H，则
执行指令MOVX @R1，A
结果：片外RAM 2030H单元内容为 33H。
注意 ：指令中寄存器Ri、DPTR的内容为片外RAM单元的地址，传送的是该片外RAM单元的内容；MCS-51系列单片机其I/O端口是与片外RAM统一编址的，没有专门的输入输出指令，用MOV X指令可实现对I/O端口的访问，变成输入输出指令。
2. ROM和片外数据RAM传送类指令图解

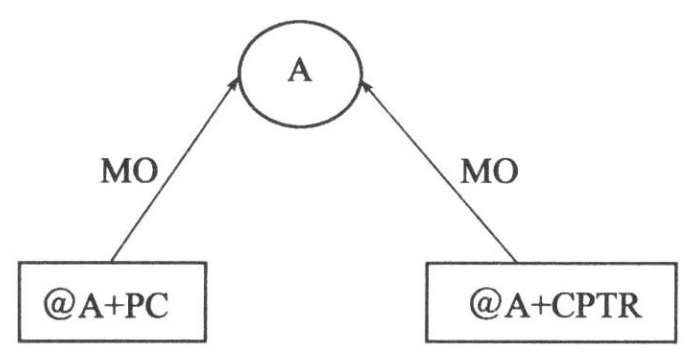

如图 3-11 所示是程序存储器传送类指令的图解，包含有两条指令；如图 3-12 所示是片外数据存储器传送类指令图解，包含有四条指令。
图 3-11 ROM数据传送指令

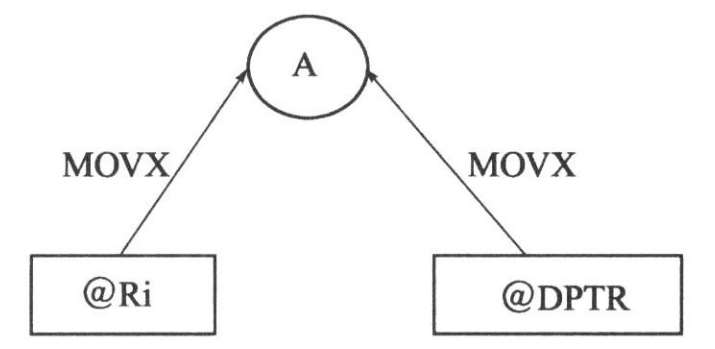

图 3-12 片外RAM数据传送指令
这里所说的程序存储器既包括片内程序存储器，也包括片外程序存储器。由于对程序存储器只能读而不能写，因此其数据传送是单向的，即只能从程序存储器读数据，并送到累加器A中。这类指令有以下两条，指令操作码助记符标志为MOVC。

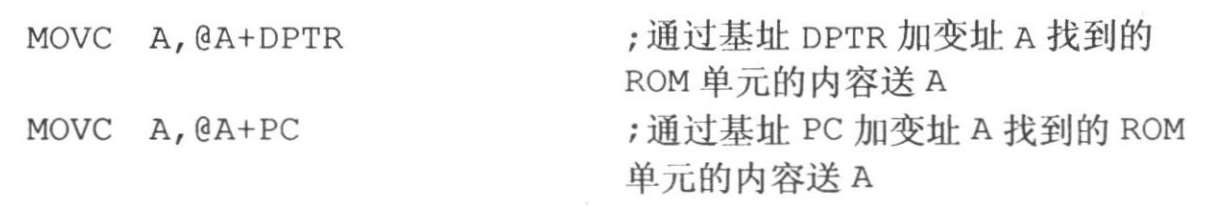

指令格式：
这组指令以PC（或DPTR）作基址寄存器，累加器A的内容作为无符号整数和PC（或DPTR）的内容相加后得到一个 16 位的地址，把由该地址指出的程序存储单元的内容送到累加器A。特别需要注意的是PC的内容是指该条指令执行后的下一条指令的PC值。
例如：已知（A）=30H，执行地址 1000H处的指令
该指令为单字节指令，本身占用一个单元，下一条指令的地址为 1001H，（PC）= 1001H再加上A中的 30H，得 1031H，结果为将程序存储器 1031H中的内容送入A。
例如：已知（A）=30H，（DPTR）=3000H，程序存储器单元（3030H）=50H，执行指令MOVC A，@ A+DPTR
结果为：（A）=50H。
这两条指令常用于查表操作，可用来查找存放在外部程序存储器中的常数表格。上述
第一条指令的优点是不改变特殊功能寄存器和PC的状态，只要根据A的内容就可以取出表格中的常数。缺点是表格只能放在该条查表指令后面的 256 个单元之中（由A的内容决定），表格的大小受到限制，而且表格只能被一段程序所利用。
第二条指令的执行结果只与指针DPTR及累加器A的内容有关，与该指令存放的地址无关，因此，表格的大小和位置可以在64KB程序存储器中任意安排（因DPTR能提供16位地址），并且一个表格可以为各个程序块所共用。
【 例3-1 】在外部ROM/EPROM中，从2000H单元开始依次存放0～9的平方值：0、1、4、9、...、81，要求依据累加器A中的值（0～9）来查找所对应的平方值，分析下述程序的结果。
解：
执行结果：（DPTR）=2000H，（A）=51H（81 的十六进制数）。

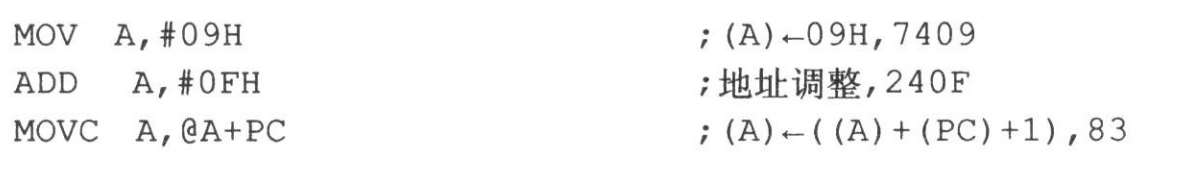

【 例3-2 】仍以例3-1 外部ROM2000H单元开始存放0～9的平方值，以PC作为基址寄存器进行查表。
解： 设MOVC指令所在地址（PC）=1FF0H，则
偏移量= 2000H -（1FF0H+1）= 0FH
相应的程序如下：
执行结果：（PC）=1FF1H，（A）=51H
注意 ：外部RAM只能通过累加器A进行数据传送；累加器A与外部RAM之间传送数据时只能间接寻址方式，间接寻址寄存器为DPTR，R0，R1；以上传送指令结果通常影响程序状态字寄存器PSW的P标志。

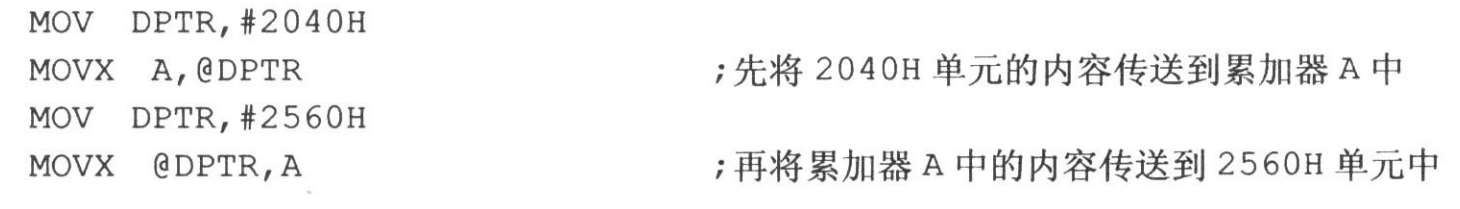

【 例3-3 】把外部数据存储器2040H单元中的数据传送到外部数据存储器2560H单元中去。
解：
例如：已知A=20H，DPTR=2000H，（2020H）=30H，则
结果：A=30H，即程序存储器 2020H单元内容被送到累加器A，而累加器A原来的内容被覆盖。
例如：已知A=20H，指令操作码所在的地址为 2000H，（2020H）=33H，（2021H）=66H，则
执行指令：
结果：A=66H。
这两条指令的主要用途是编写查表程序，数据表可事先存入程序存储器的某个固定区域。示例如下：

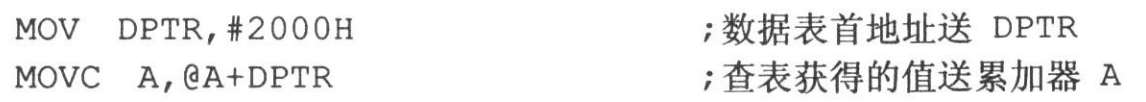

【 例3-4 】已知在程序存储器 2000H开始的连续 10 个单元中，分别存有 0～9 的平方值。累加器A中存有0～9中的某个数。试列出查表程序。
解：
说明：若A原来的值是 0，则程序执行后，A=（0+2000）=（2000H）。
若A原来的值是1，则程序执行后，A=（1+2000）=（2001H）。
…
若A原来的值是 9，则程序执行后，A=（9+2000）=（2009H）。
交换指令实现两操作数之间数据的双向传送，两操作数互为源地址与目的地址，指令执行后，两操作数的内容互换，交换指令共有5条，均以累加器为一方。

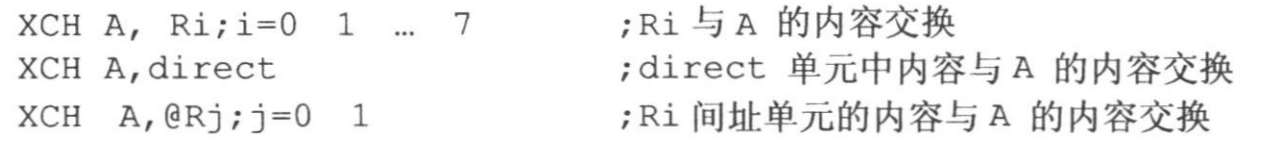

1.字节交换指令（3 条）
指令格式：
例如：已知A=11H，R7=22H，执行指令XCH A，R7
结果：A=22H，R7=11H。
例如：已知A=11H，（20H）=22H，执行指令XCH A，20H
结果：A=22H，（20H）=11H。
例如：已知PSW=00H，（00H）=20H，（20H）=33HA = 22H，执行指令XCHA，@R0
结果：A=33H，（20H）=22H。
2.半字节交换指令（1 条）
指令格式：
例如：已知PSW=00H，（00H）=20H，（20H）=33H，A=22H，执行指令XCHDA，@R0
结果：A=23H，（20H）=32H。
3.自交换指令（1 条）
指令格式：
例如：已知A=12H，执行指令SWAP A
结果：A=21H。
片内RAM的某一区域可作为堆栈使用，以保存与恢复现场。用栈顶指针寄存器SP指出堆栈的目前操作位置，堆栈操作指令有2条，进栈指令与出栈指令，堆栈遵守先进后出的原则。
说明指令功能前，首先弄清以下几个概念。
（1）什么叫堆栈：就是按“先进后出”原则组织起来，用以堆放数据的内存区域。MCS-51单片机的堆栈建在内部RAM中，默认的栈底为07H单元。
（2）如何建立堆栈：原则上可以用指令MOV SP，#data在单片机内存区域自由建立堆栈。但一般应避开工作寄存器组区（00H～1FH）、位寻址区（20H～2FH）和特殊寄存器区（80H～FFH）。因此，最好建在 30H～7FH的有限区域内。
（3）堆栈指针SP、栈底和栈顶：单片机复位或上电时堆栈指针SP的初始值为 07H，即单片机自动建立了一个以 07H单元作为栈底的栈区。当堆栈中没有数据时栈底也就是栈顶，以后每执行一次进栈操作，将有一个数据进入堆栈，堆栈指针SP自动加1 指向上一个单元。反之，每执行一次出栈操作，将有一个数据弹出堆栈，堆栈指针SP自动减1 指向下一个单元。堆栈指针SP始终指向堆栈的顶部，就好像水池里的“浮球”随着水位的变化自由地上下移动。
1.进栈指令

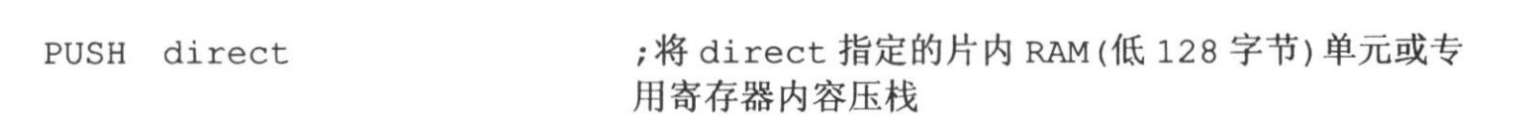

指令格式：
指令执行的过程为：SP←SP+1和（SP）←（direct）。
例如：PUSH 30H；（30H）=2BH试描述该指令操作。
具体操作是：先将堆栈指针SP的内容（0FH）加 1，指向堆栈顶的一个空单元，此时SP=10H；然后将指令指定的直接寻址单元30H中的数据（2BH）送到该空单元中。入栈操作示意图如图 3-13 所示。
图 3-13 入栈操作示意图

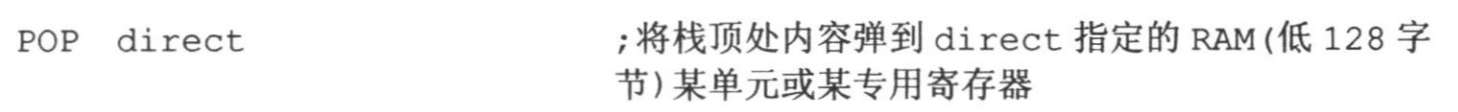

2.出栈指令
指令格式：
指令执行的操作为：（direct）←（SP）；SP←SP-1。
例如：POP 40H；（40H）=4CH试描述该指令操作。
具体操作是：先将SP所指单元0FH（栈顶地址）中的数据（4CH）弹出，送到指定的内RAM单元40H，（40H）=4CH；然后SP-1→SP，SP=0EH，SP仍指向栈顶地址。出栈操作示意图如图3-14所示。

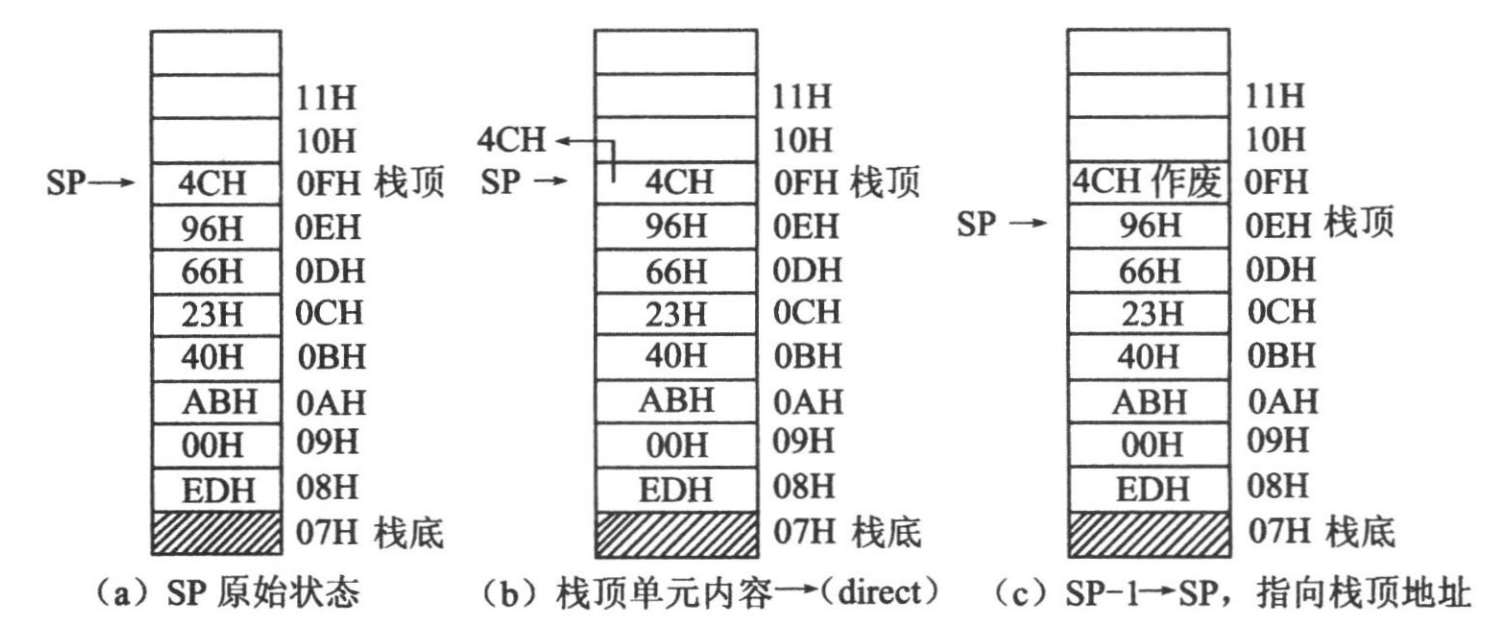

图 3-14 出栈操作示意图
3.综合示例

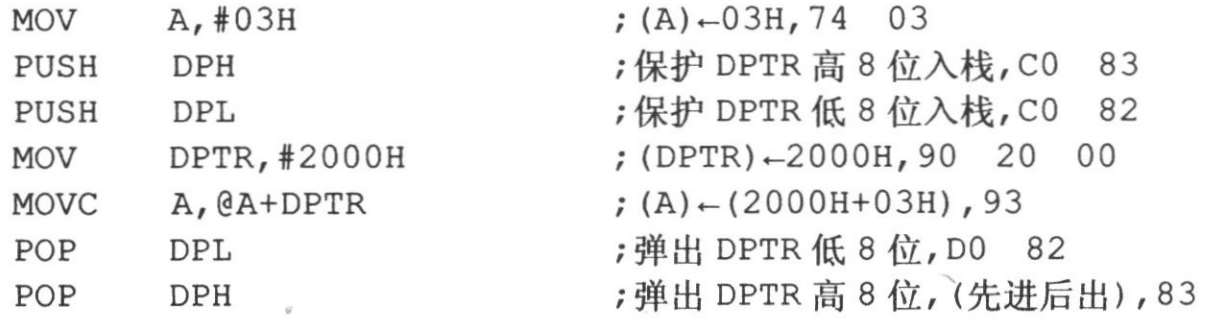

【 例3-5 】若在外部ROM/EPROM中2000H单元开始依次存放0～9的平方值，数据指针（DPTR）=3A00H，用查表指令取出2003H单元的数据后，要求保持DPTR中的内容不变。完成以上功能的程序。
解： 该程序如下：
【 例3-6 】将片内RAM30H单元与40H单元中的内容互换。
解：

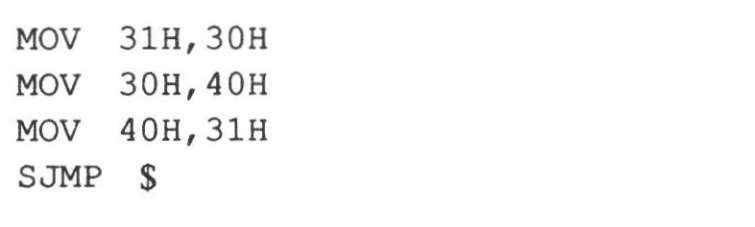

方法1（直接地址传送法）：

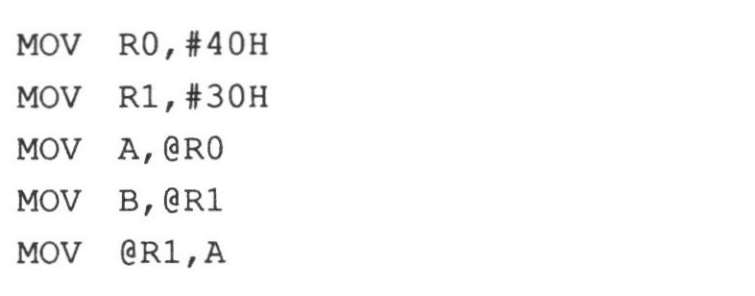

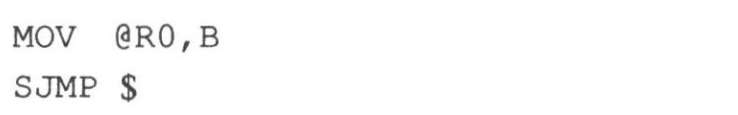

方法 2（间接地址传送法）：

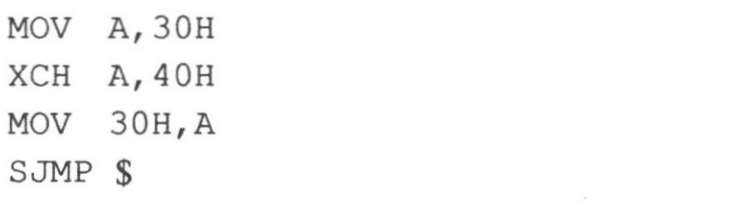

方法 3（字节交换传送法）：

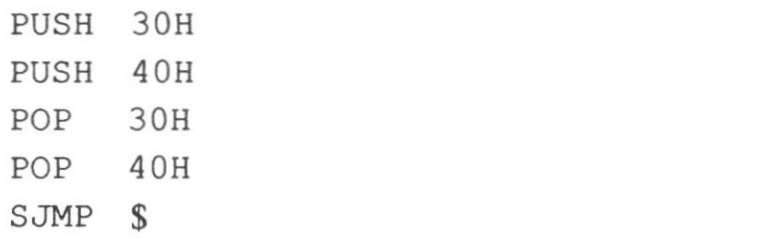

方法 4（堆栈传送法）：
