3.2 RFID安全

3.2.1 RFID安全概述

RFID是一种非接触式自动识别技术。RFID系统主要由RFID标签、RFID阅读器、天线、计算机网络和处理RFID标签携带信息的软件组成。RFID的工作原理为：首先，RFID标签进入RFID阅读器读写范围；其次，RFID标签携带的信息被RFID阅读器读取并传输给RFID中间件；再次，RFID中间件按照协议进行数据解析、ID校验、信息过滤等一系列处理；最后，将数据交付给后台系统，完成整个操作。

由于RFID标签具有容量大、抗污染、耐磨损，以及支持移动识别、多目标识别和非可视识别等优势，因此RFID的应用已遍布人们日常生活的各个方面，包括生产制造、物流运输、批发零售、校园门禁、人员跟踪等。

RFID系统的安全与RFID中间件密切相关，也取决于RFID标签中包含数据的安全性，这些数据可能会遭受SQL注入攻击、DoS攻击等。此外，RFID标签也可能会感染、传播恶意代码。下面从RFID安全威胁、RFID安全测试及RFID安全防护三方面进行阐述。

3.2.2 RFID安全威胁

根据标签的计算能力划分，标签可以分为普通标签、使用对称密钥的标签和使用非对称密钥的标签。根据标签内部有无供电划分，标签可以分为被动式标签、半被动式（也称半主动式）标签和主动式标签。对广泛应用的普通标签来说，其很容易被伪造、克隆、篡改等。下面介绍常见的RFID安全风险和问题。

1.RFID安全风险

RFID安全风险主要有以下几种。

1）数据问题

在数据处理过程中出现网络错误、中间件病毒感染等问题或在数据传输过程中出现信号中断等问题，都会导致统计数据失真。

2）隐私问题

若将RFID标签嵌入个人敏感信息，如身份证、护照等，则可能导致隐私被泄露。

3）防伪问题

如果RFID标签没有访问控制机制，那么攻击者只需要具有相同规格的RFID阅读器就能在RFID标签的可写入范围内任意改写数据，假冒合法标签，或者发起重放攻击等。

4）外部风险

RFID系统在与外部网络连接时有可能遭受网络攻击，这会间接或直接威胁到RFID系统。

2.RFID安全问题

RFID安全问题主要有以下几种。

1）标签嗅探

无须RFID标签许可，RFID阅读器便能够读取RFID标签的信息，甚至能够远程读取数据，这就为RFID标签带来了被恶意嗅探的风险。

2）跟踪

RFID阅读器在特定地点可以记录独特的可视标签识别器，如果与个人身份相关联，那么能实现跟踪的效果。

3）应答攻击

攻击者可以使用应答设备进行拦截、转发RFID查询的数据，发起应答攻击。

4）DoS攻击

DoS攻击通过发送大量请求或数据，使网络超载，进而瘫痪，从而中断射频波与标签之间通信，影响RFID系统的正常工作。

5）插入攻击

攻击者尝试向RFID系统发送一段命令，并将命令插入RFID标签存储的正常数据，便可以实现插入攻击。

6）重放攻击

攻击者截获RFID标签与RFID阅读器之间的通信信息，记录RFID标签向RFID阅读器发送的认证请求的回复信息，并将这些信息重新传送给RFID阅读器。

7）物理攻击

物理攻击指攻击者能实际接触到RFID标签，并篡改RFID标签信息。例如，可以使用微探针或破解攻击设备读取、修改RFID标签信息，使用X射线等破坏RFID标签信息，也可以使用电磁干扰破坏RFID标签与RFID阅读器之间的通信。另外，还可以使用物理方式破坏RFID标签信息，使RFID阅读器无法识别RFID标签。

8）病毒

与其他信息系统一样，RFID系统也会遭受病毒的攻击。在大多数情况下，病毒主要攻击RFID系统的后端数据库。RFID病毒可以破坏或泄露数据中的RFID标签信息，拒绝或干扰RFID阅读器与后端数据库的通信。

3.2.3 RFID安全测试

IC卡又称智能卡，是一种集成电路卡，具有可读写、容量大、加密等功能。它的数据记录可靠，使用方便，常用于一卡通系统、消费系统等。IC卡又分为加密卡和非加密卡。非加密卡指所有扇区的KEYA和KEYB的数值都是FFFFFFFFFFFF的IC卡。若加密卡中部分KEYA和KEYB的数值不为FFFFFFFFFFFF，则此IC卡被称为半加密卡。所有扇区都加密的IC卡被称为全加密卡。

这里主要从RFID系统的RFID标签方面进行安全测试分析，对IC卡进行破解、克隆和数据篡改的测试。

这里测试破解的IC卡的类型为M1卡。以标准M1卡为例，其容量为1KB，共分为16个扇区，每个扇区又分为4个数据块，每个数据块有16字节。每个扇区中的区块按照0～3编号，第3个区块包含KEYA（密钥A）、控制位、KEYB（密钥B）。每个扇区可以通过它的KEYA或KEYB单独加密。0扇区的0区块用于存放制造商代码，包括芯片序列号UID、ATQA和SAK。

随着IC卡密钥研究的不断深入，大量漏洞陆续被发现，主要有PRNG（伪随机数生成器）攻击、默认密钥扫描攻击、知一密求全密攻击、字典密钥扫描攻击等。

（1）PRNG攻击。Mifare Classic采用的是Crypto-1私有加密算法，该算法采用对称密钥算法，主要由PRNG、48位的LFSR（线性反馈移位寄存器）及非线性函数组成。由于该算法中的Filter函数的设计出现缺陷，因此只要改变线性反馈移位寄存器的后8位数值就可能得到对应的Keystream。这个漏洞类似于802.11b WEP算法，不同的明文有极高的可能性存在相同的Keystream，使得整个加密算法出现漏洞。

（2）默认密钥扫描攻击。IC卡制造商为了方便，将除0扇区之外扇区的所有密钥默认设置为FFFFFFFFFFFF（IC卡的默认密钥）。攻击者利用这一脆弱性，可以通过相关软件进行默认密钥暴力破解。

（3）知一密求全密攻击。它利用嵌套认证漏洞，使用任何一个扇区的已知密钥来获取所有扇区的密钥。

（4）字典密钥扫描攻击。它通过使用自定义的密钥库进行暴力破解。字典密钥扫描攻击的破解方法与默认密钥扫描攻击的破解方法相似。

以上是一些IC卡破解的常见方法，下面介绍对IC卡进行破解、克隆和篡改的测试流程。

1.破解IC卡

1）安装环境

这里可以使用本书附带的Windows 7_anheng虚拟机环境（已安装好ACR122U-A9 NFC阅读器驱动，及实验所需破解软件）进行安装，也可以自行选择安装环境。

2）破解M1卡

（1）连接RFID阅读器，双击打开“C:\tools\0201-ACR122U-A9破解M1卡数据\IC卡解密软件”目录下的“破解软件”应用程序，如图3-1所示。

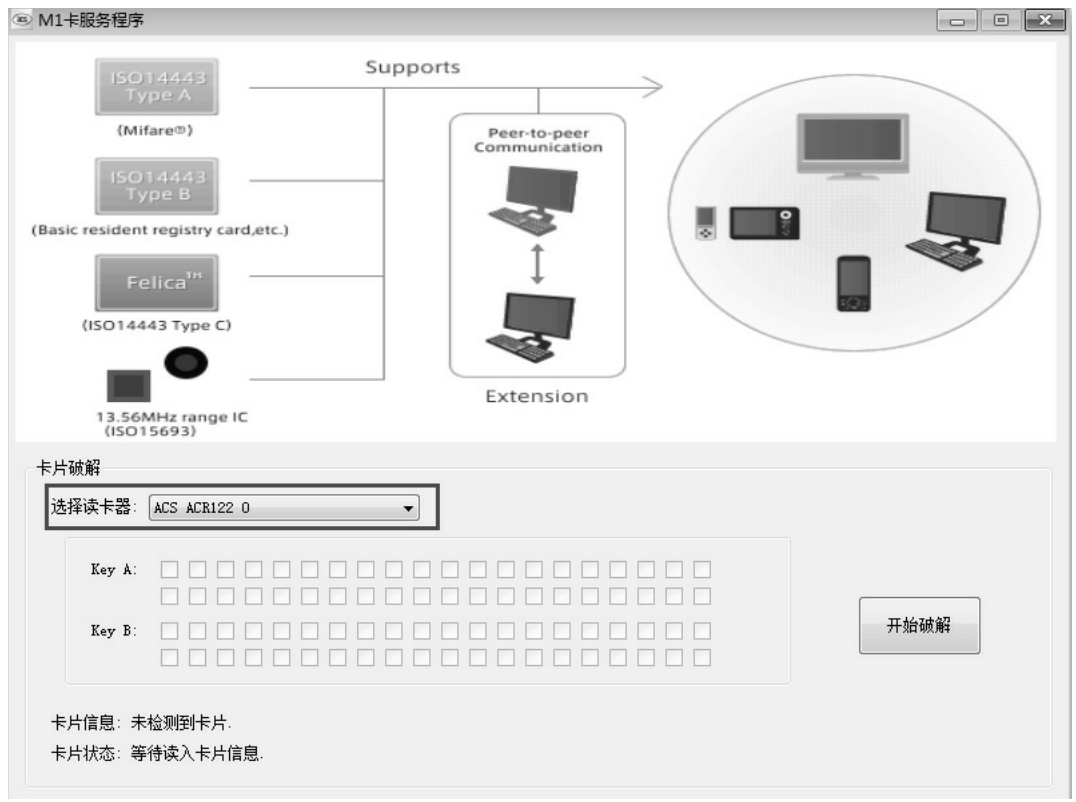

（2）在“M1卡服务程序”界面中设置“选择读卡器”选项，如图3-2所示。

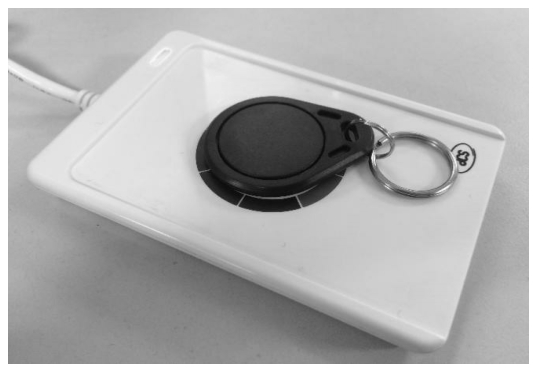

（3）将非接触式钥匙扣型的M1卡放到RFID阅读器的感应区，“嘀”声响后，RFID阅读器指示灯亮起，如图3-3所示。至此，破解M1卡准备工作完成。

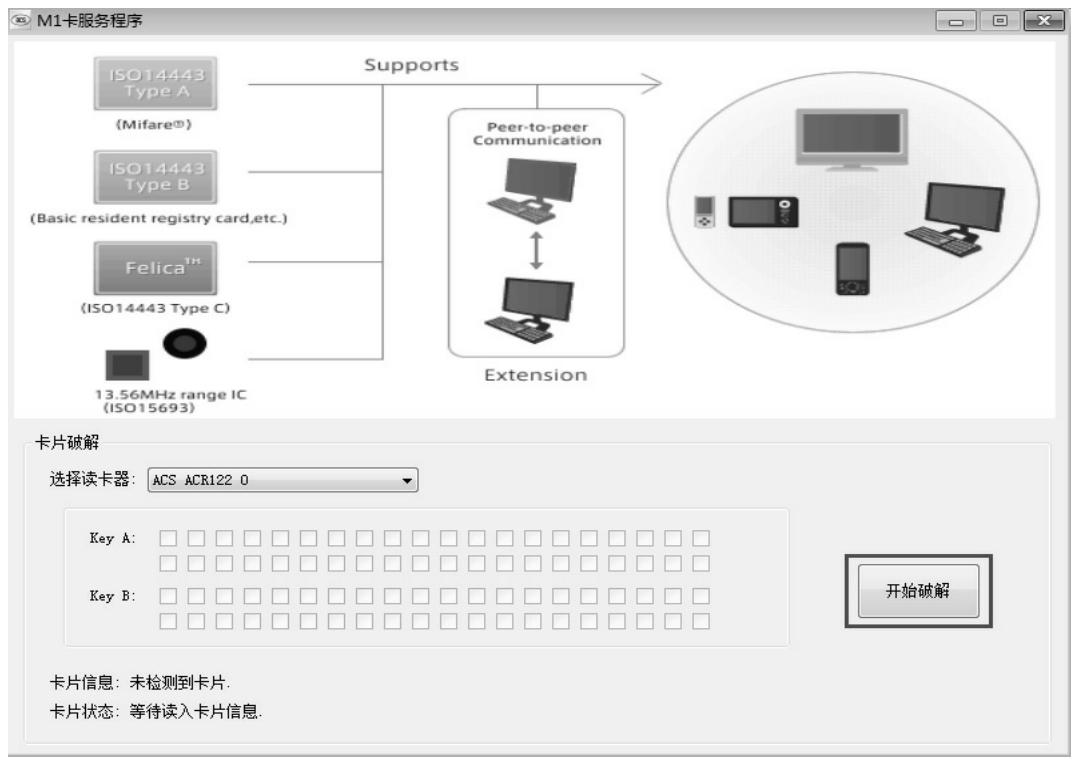

（4）单击“M1卡服务程序”界面中的“开始破解”按钮，进行M1卡的破解，如图3-4所示。

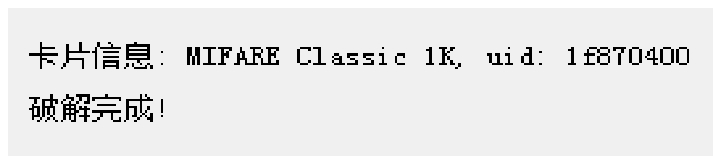

（5）一般对于不同的加密内容，破解需要的时间也不同。当状态栏中出现如图3-5所示的提示信息时，说明破解完成。

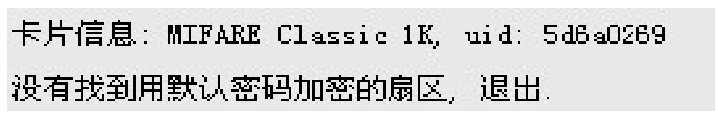

（6）若在状态栏中出现如图3-6所示的提示信息，则表示卡片可能进行了全扇区加密，因无法破解，导致破解失败。

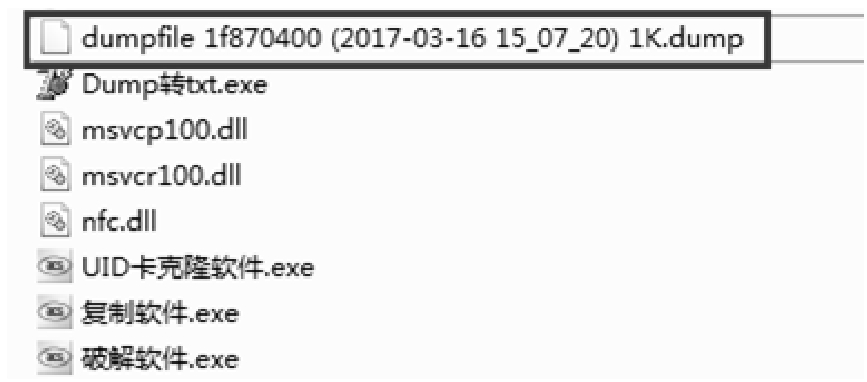

（7）在破解完成后，会自动在“C:\tools\0201-ACR122U-A9破解M1卡数据\IC卡解密软件”目录下生成破解后的dump文件 ，这里为dumpfile 1f870400（2017-03-16 15_07_20）1K.dump，如图3-7所示。

3）转换M1卡数据格式及查看M1卡数据

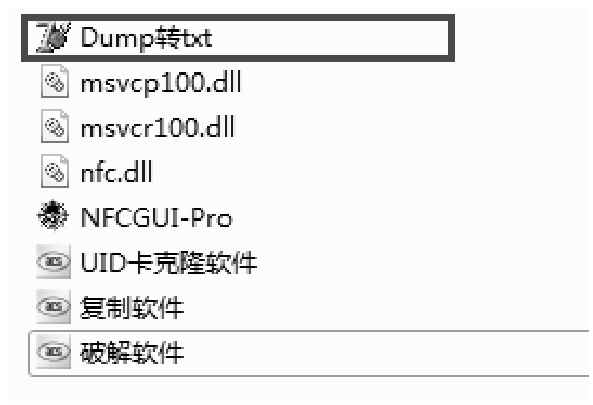

（1）由于IC卡破解完成后获得的dump文件无法直接阅读，因此需要将其转换成txt文件。此时应双击打开“C:\tools\0201-ACR122U-A9破解M1卡数据\IC卡解密软件”目录下的“Dump转txt”应用程序，如图3-8所示。

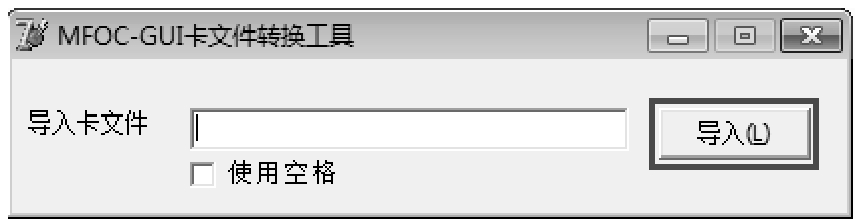

（2）在弹出的“MFOC-GUI卡文件转换工具”界面中，单击“导入”按钮，选择需要转换的dump文件，如图3-9所示。

（3）在弹出的“Dump转txt”界面中单击“OK”按钮，成功导出txt文件，如图3-10所示。此时，生成的txt文件会自动存入“C:\tools\0201-ACR122U-A9破解M1卡数据\IC卡解密软件”目录下。

（4）在“C:\tools\0201-ACR122U-A9破解M1卡数据\IC卡解密软件”目录下查看已导出的txt文件，可以看到破解的M1卡的数据信息，如图3-11所示。

（5）分析破解的M1卡的数据信息可以看到，M1卡储存结构共分为16个扇区，每个扇区由4个区块（0区块、1区块、2区块、3区块）组成。查阅资料可以发现，0扇区的0区块（绝对地址0区块），用于存放厂商代码，已经固化，不可更改。每个扇区的0区块、1区块、2区块均为数据块，可以用于存储数据。数据块不仅可以作为一般的数据保存，进行读写操作，而且可以作为数据值，进行初始化值、加值、减值、读值等操作。每个扇区的3区块均为控制块，包括密码A（6字节）、存取控制（4字节）、密码B（6字节）等。注意，UID卡作为一种与M1卡兼容的特种卡，在M1卡的基础上突破了M1卡UID区域（0扇区0区块）不可以写入的限制。

2.克隆IC卡

（1）使用上述方法，获取IC卡数据。

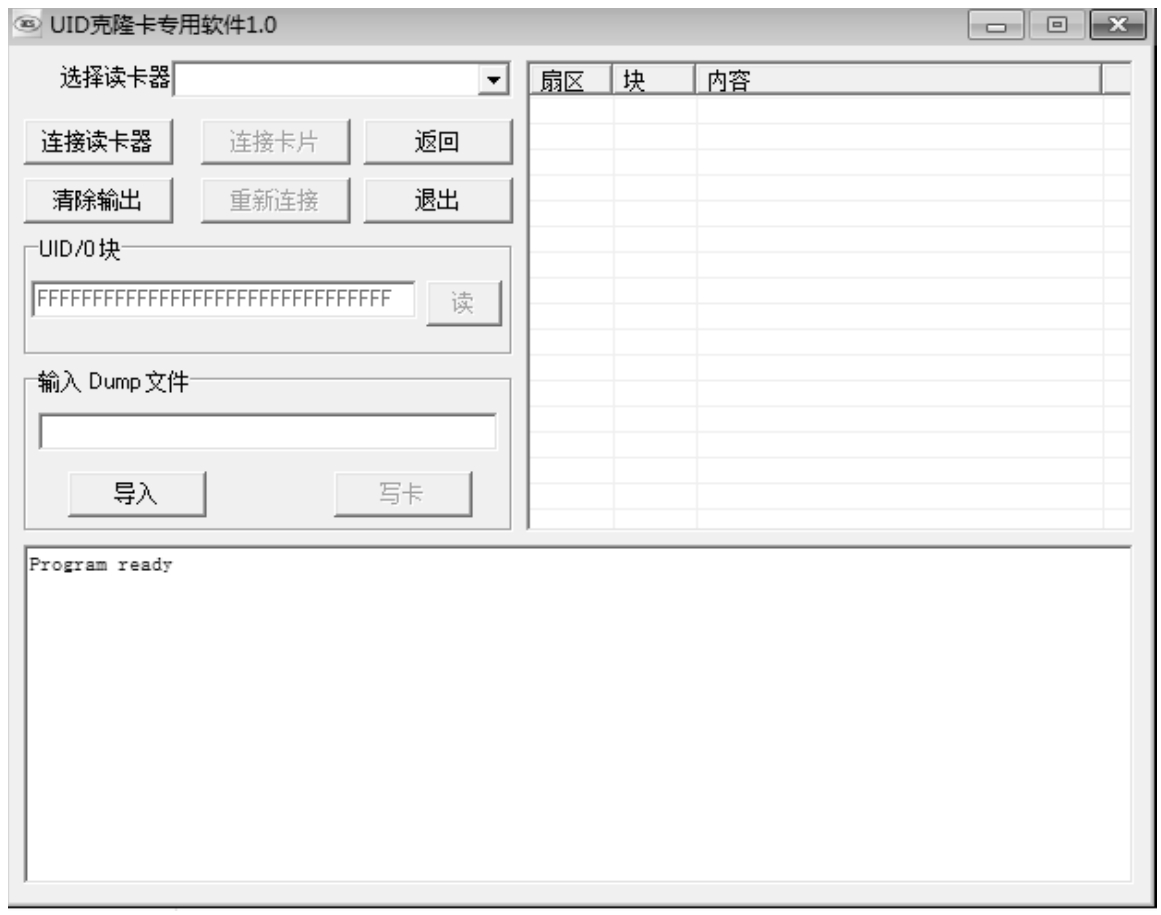

（2）克隆目标卡到操作卡中。在“C:\tools\0202-ACR122U-A9克隆M1卡\IC卡解密软件”目录下，双击打开“UID卡克隆软件”应用程序。“UID克隆卡专用软件1.0”界面如图3-12所示。

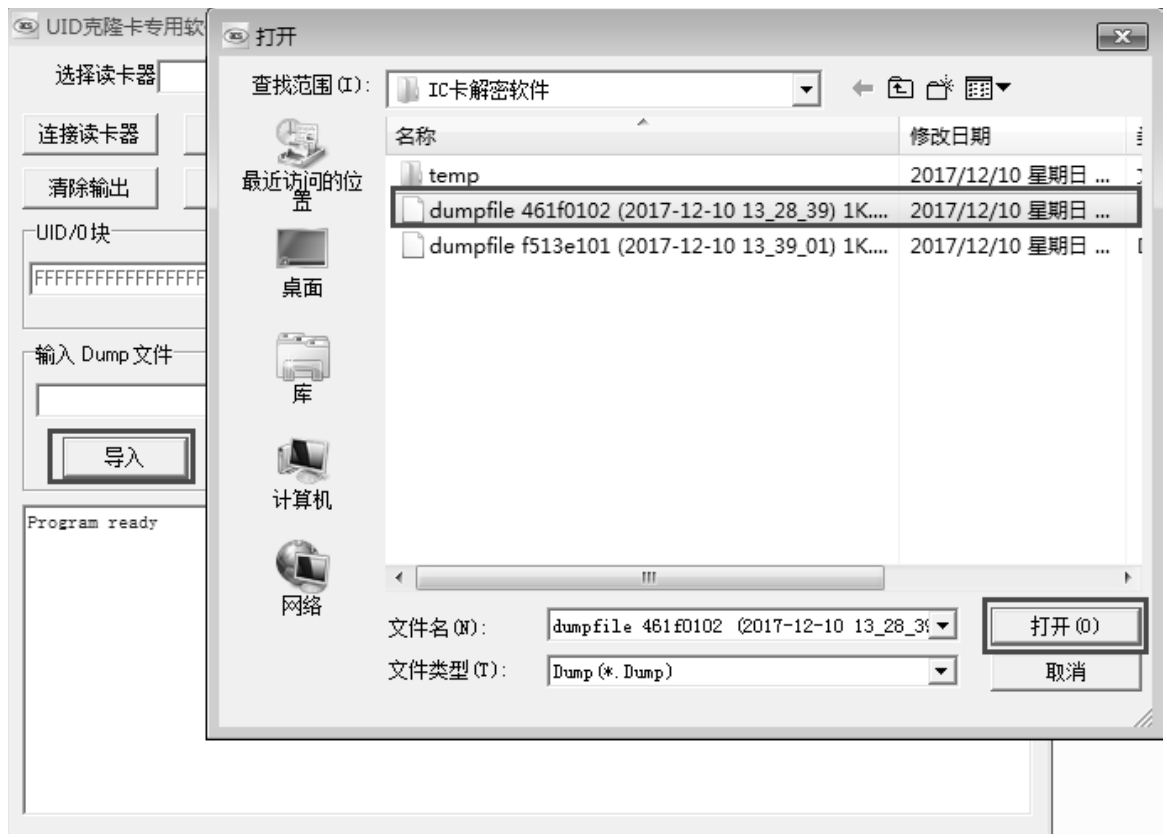

（3）单击“导入”按钮，在弹出的“打开”界面中选择文件，单击“打开”按钮，将文件导入，如图3-13所示。

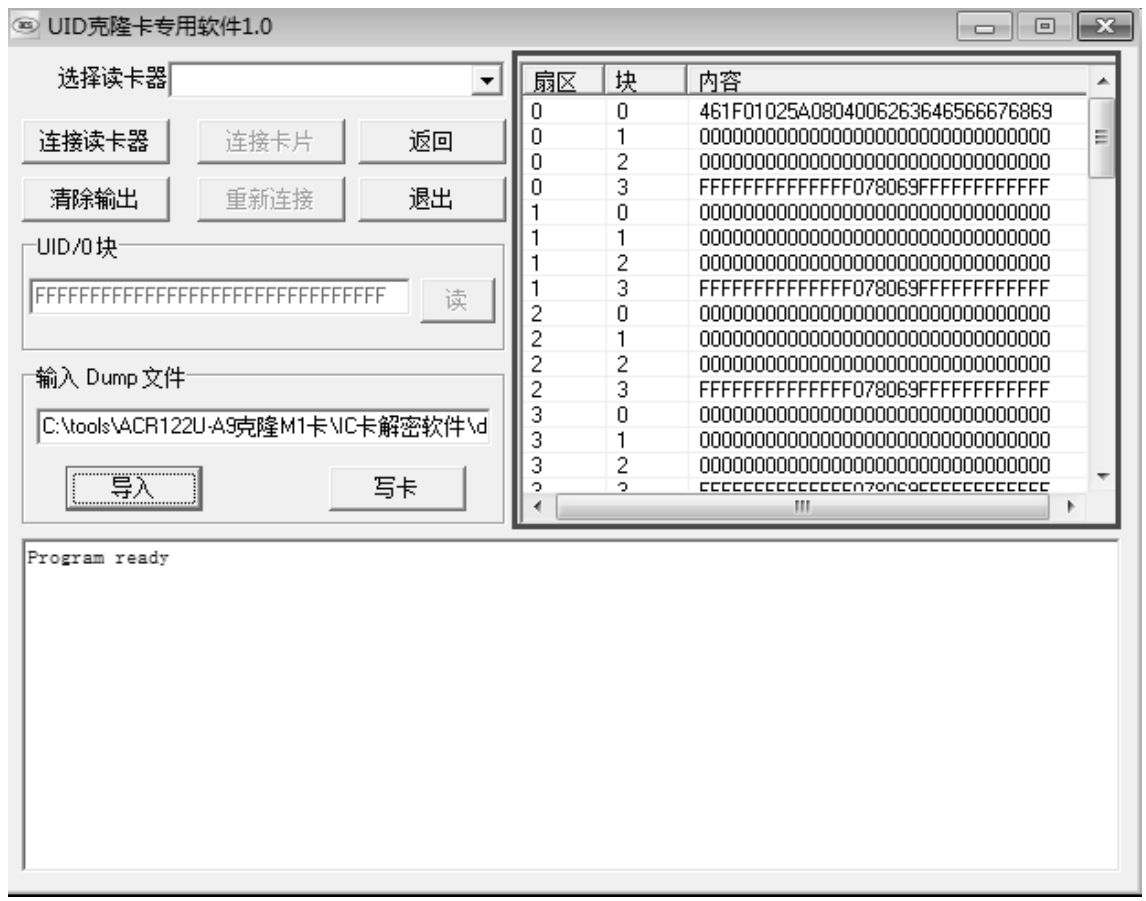

（4）文件导入成功后，在“UID克隆卡专用软件1.0”界面的右上方会显示目标卡的数据信息，如图3-14所示。

（5）将操作卡放在NFC阅读器上，分别单击“连接读卡器”“连接卡片”“写卡”按钮，进行写卡操作，如图3-15所示。

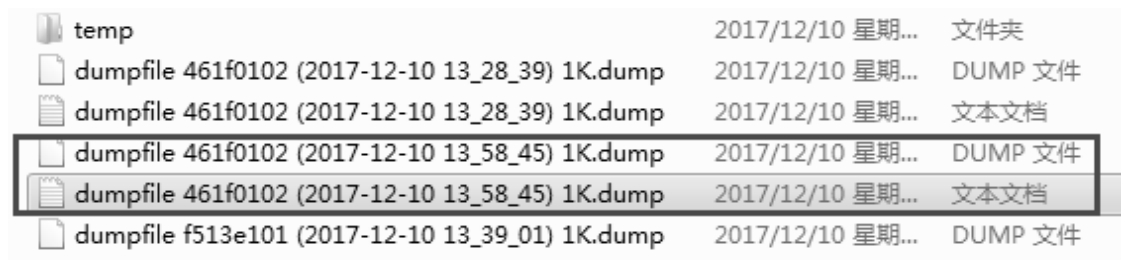

（6）验证是否写卡成功。再次抓取操作卡片的dump文件，会发现dump文件名已与目标文件名一致（修改时间不同），将其转换为txt文件，如图3-16所示。

（7）打开txt文件，会发现其数据信息与目标卡片的dump文件完全一致，说明其内存信息与目标卡片相同，克隆M1卡成功，如图3-17所示。

3.篡改IC卡

1）安装环境

这里需要安装Microsoft.NET Framework 3.5及以上版本（NFCGUI-Pro所需环境），如图3-18所示。

2）篡改NFC卡

（1）在进行IC卡篡改之前，需与前两个实验一样，破解IC卡，获取其数据，并对其进行格式转换。

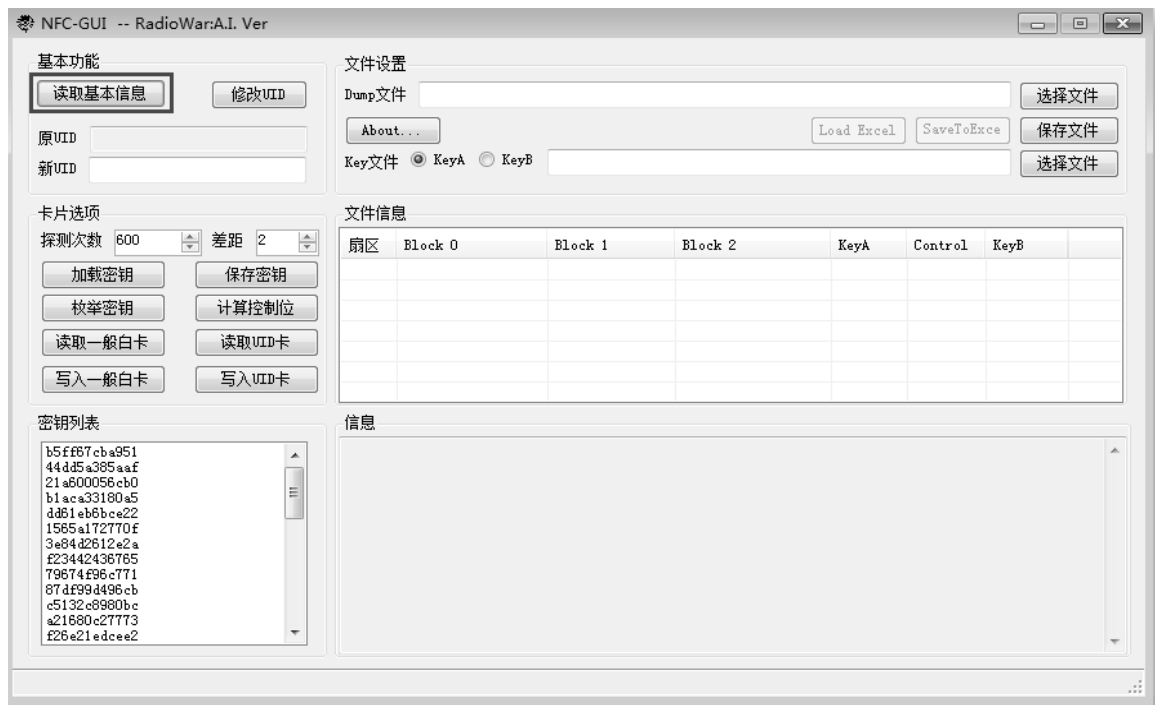

（2）在“C:\tools\0203-篡改NFC卡\IC卡解密软件”目录下，双击打开“NFCGUI-Pro”应用程序，此时操作卡片依旧放在NFC阅读器的感应区，在NFCGUI-Pro主界面中单击“读取基本信息”按钮，如图3-19所示。

（3）读取基本信息成功后，在NFCGUI-Pro主界面中，可以看到操作卡片的UID信息，如图3-20所示。

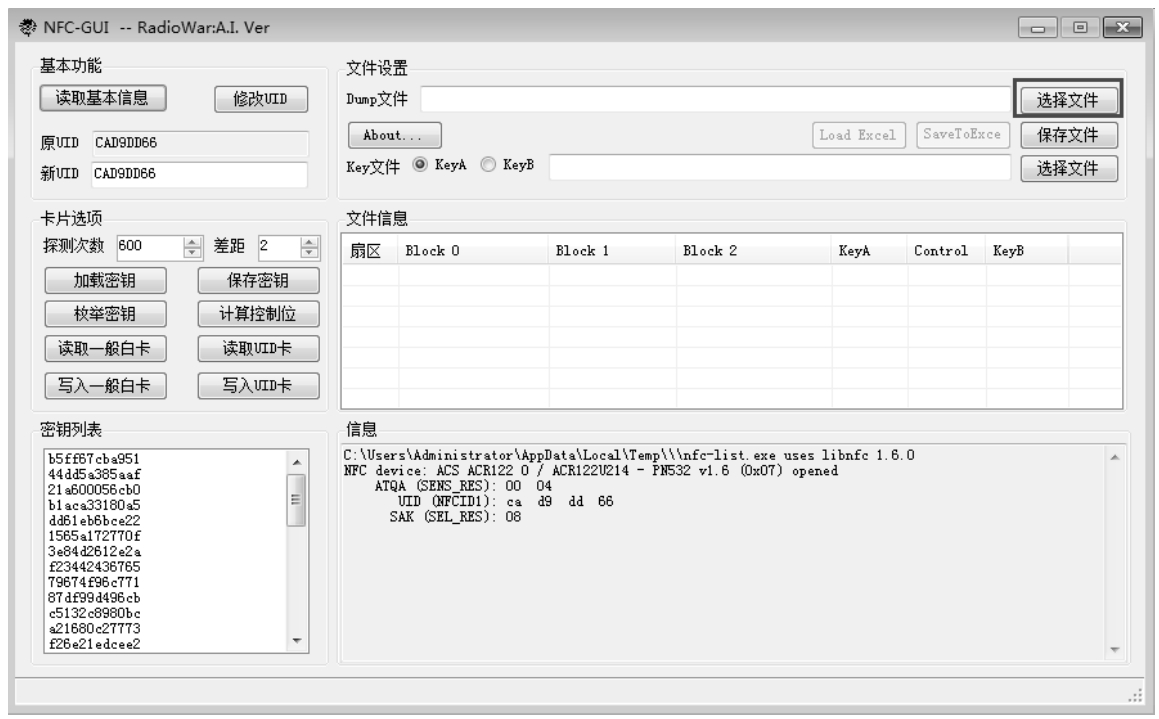

（4）修改操作卡片的数据信息。在NFCGUI-Pro主界面中单击“选择文件”按钮，如图3-21所示。

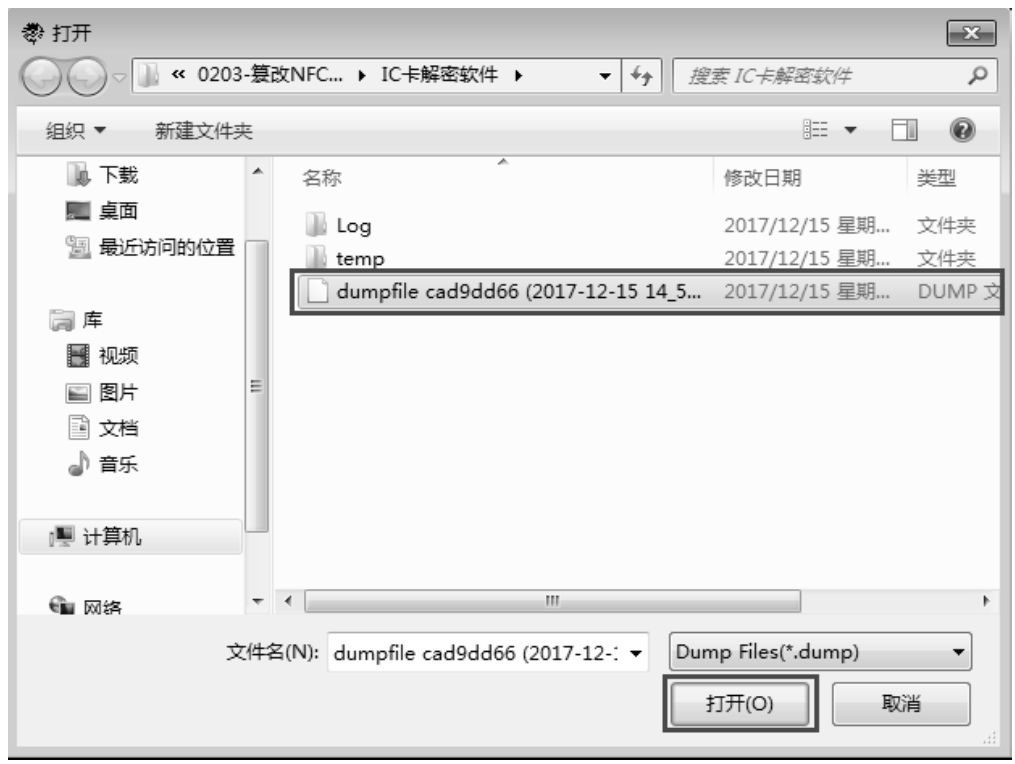

（5）找到破解得到的操作卡片的dump文件，这里为dumpfile cad9dd66（2017-12-15 14_51_39）1K.dump，单击“打开”按钮，打开dump文件，如图3-22所示。

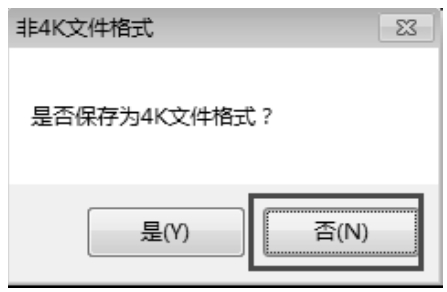

（6）在弹出的如图3-23所示的“非4K文件格式”界面中，单击“否”按钮即可。

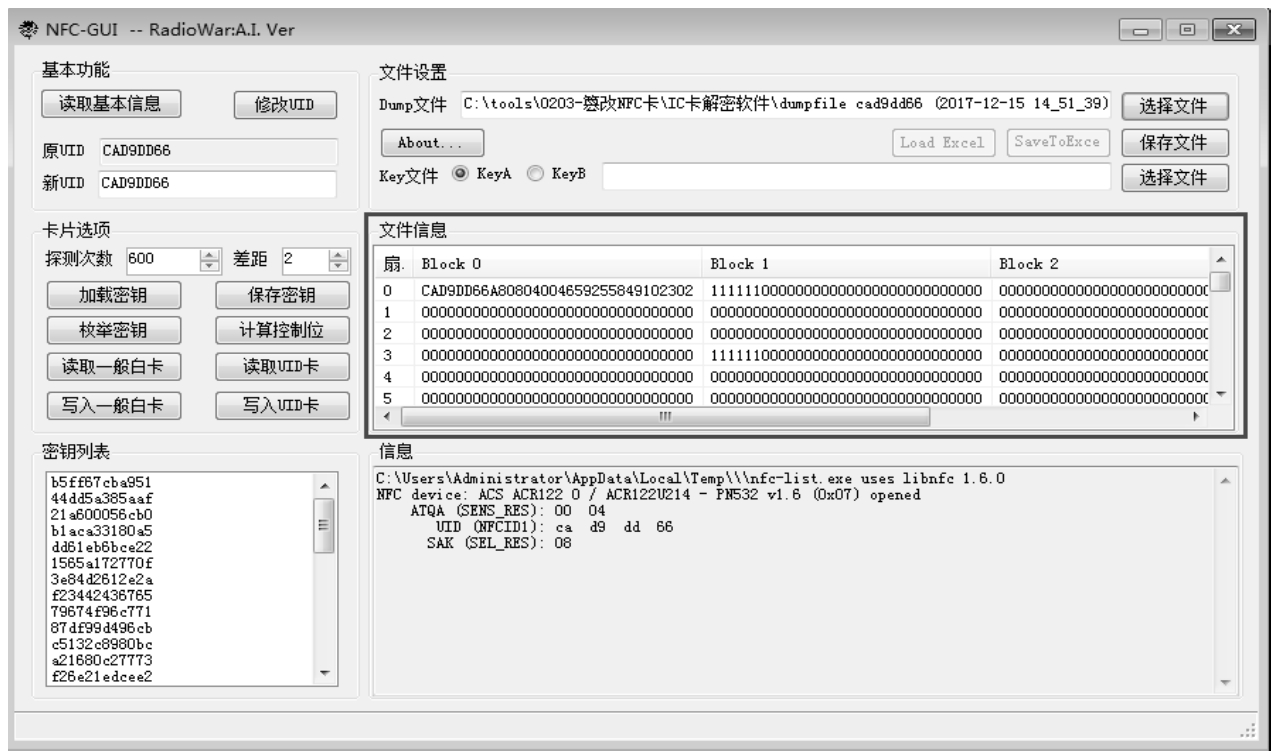

（7）此时，成功读取dump文件中存储的信息，如图3-24所示。

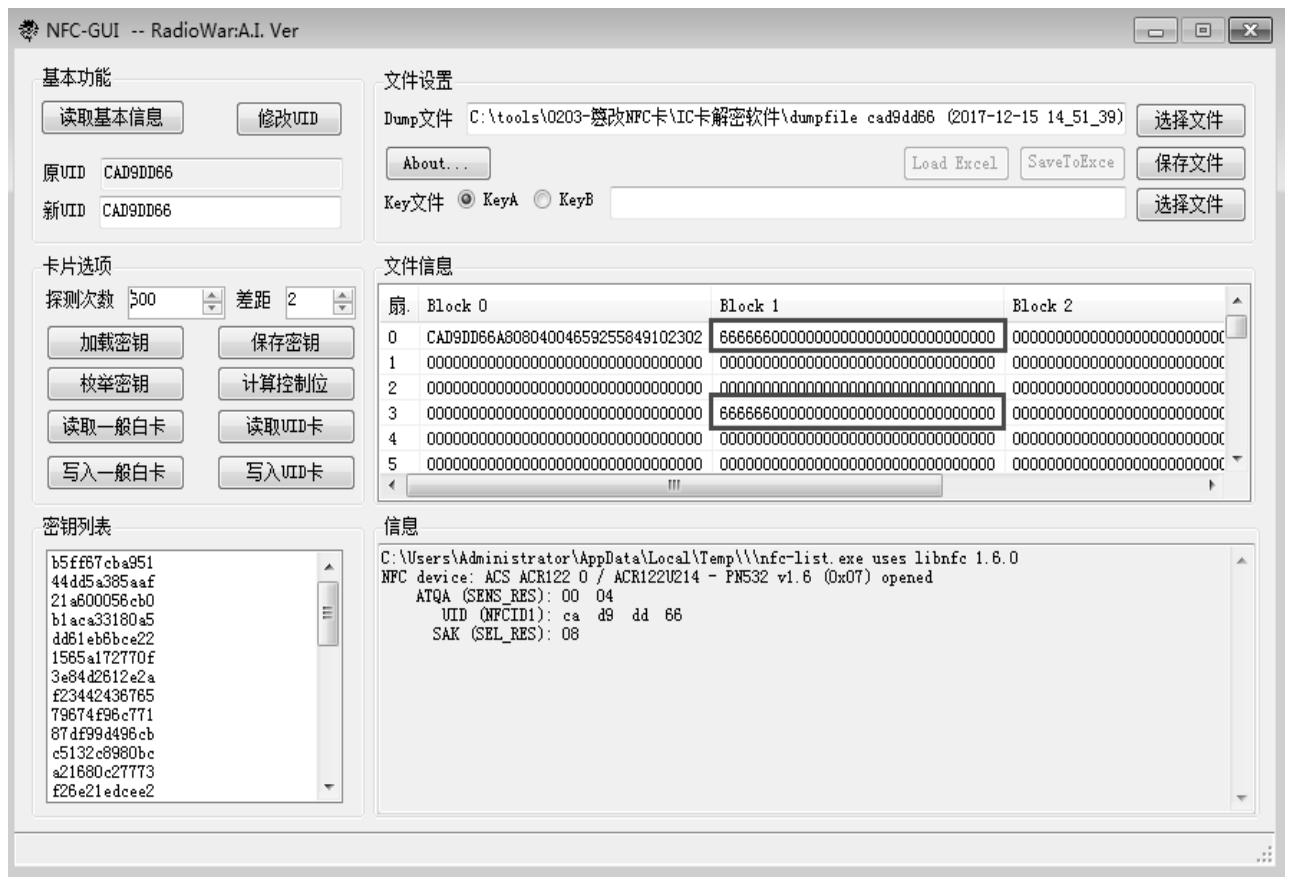

（8）可以直接在图形界面上修改dump文件中的数据。双击需要修改的数据，修改数据并按回车键保存。修改前的数据如图3-25所示。

（9）修改后的数据如图3-26所示。

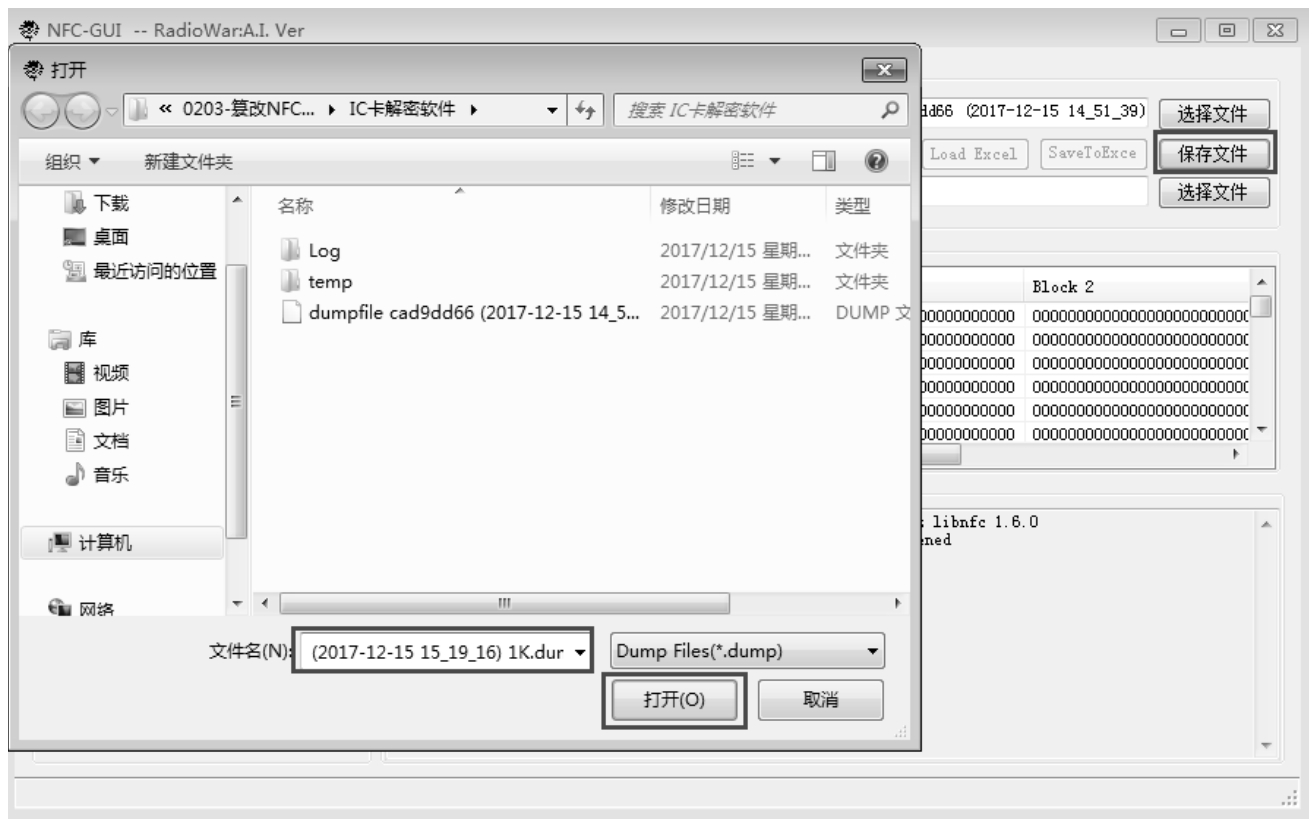

（10）单击“保存文件”按钮，在弹出的“打开”界面中先输入文件名，在原文件名的基础上修改即可，再单击“打开”按钮，如图3-27所示。

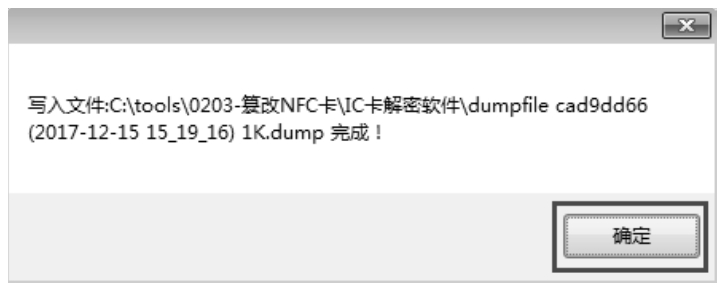

（11）在弹出的界面中单击“确定”按钮，即可成功地将对操作卡片的dump文件做出的修改保存到新的dump文件中，如图3-28和图3-29所示。

3）克隆NFC卡

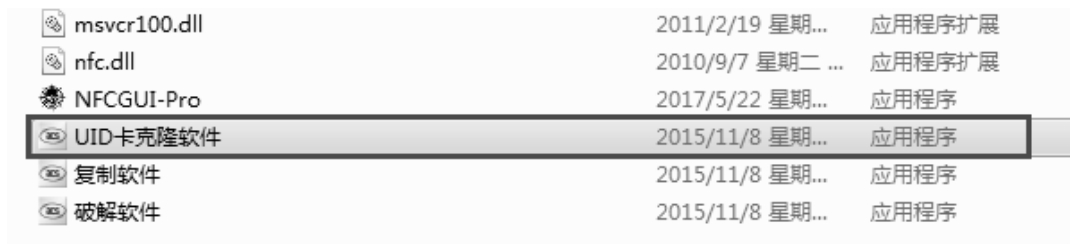

（1）在“C:\tools\0203-篡改NFC卡\IC卡解密软件”目录下双击打开“UID卡克隆软件”应用程序，此时操作卡片依旧放在NFC阅读器的感应区，如图3-30所示。

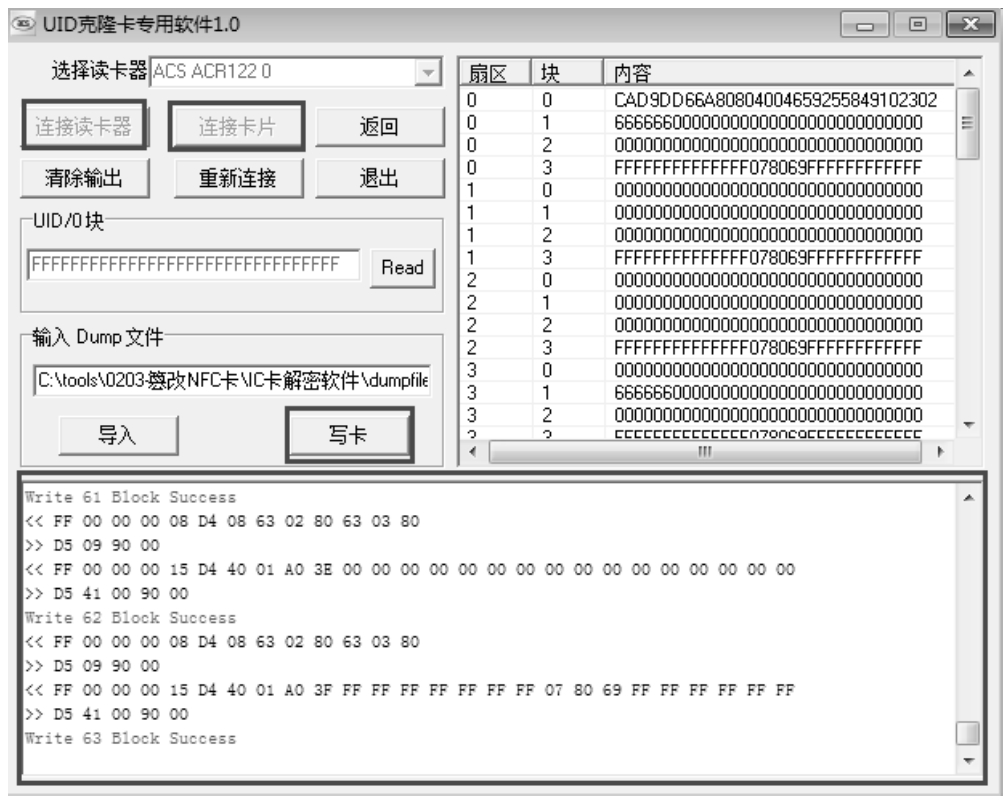

（2）在“UID克隆卡专用软件1.0”界面中单击“导入”按钮，选择新的dump文件，单击“打开”按钮，导入新的dump文件，如图3-31所示。

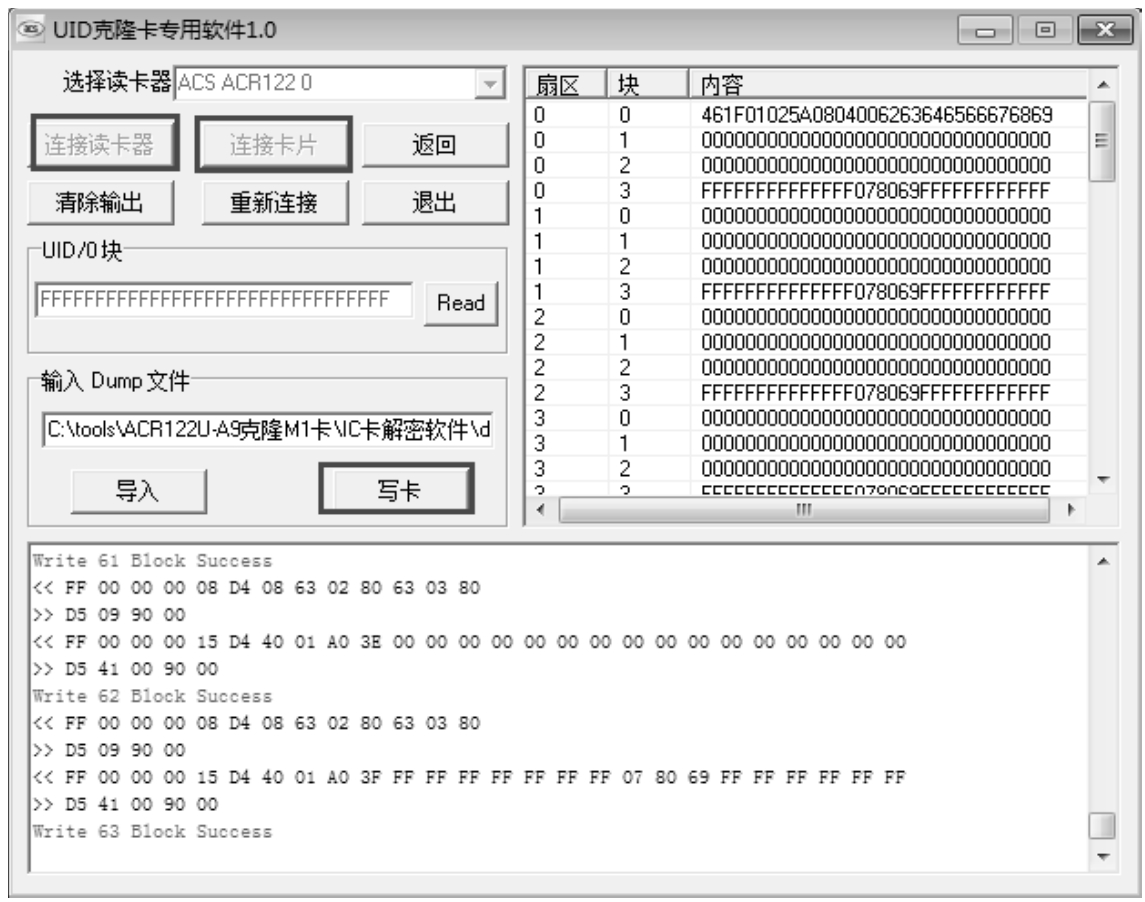

（3）单击“连接读卡器”→“连接卡片”→“写卡”按钮，进行写卡操作，如图3-32所示。

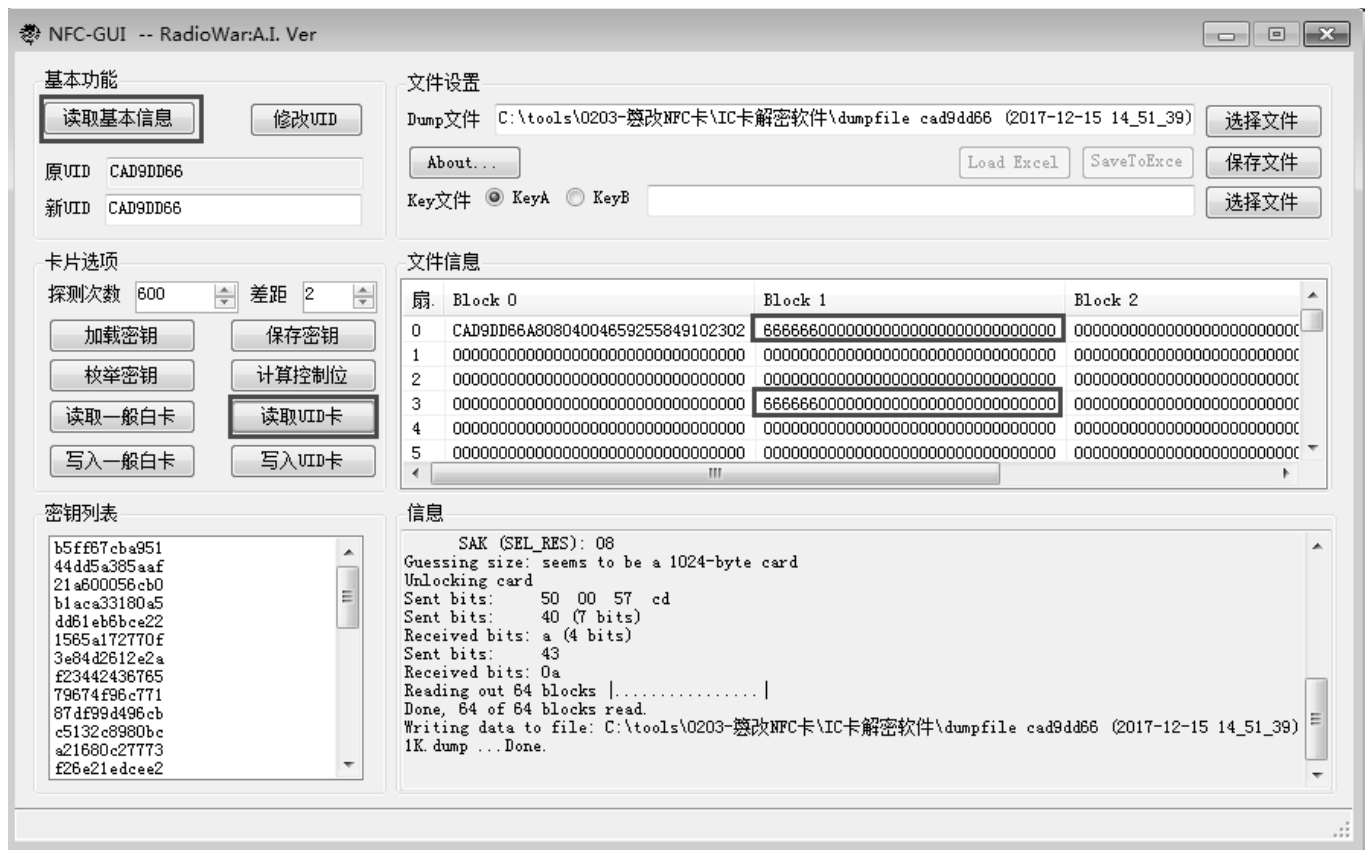

（4）移走操作卡片，重新将其放在NFC阅读器的感应区进行连接，“嘀”声响后，连接完成。切换到NFCGUI-Pro主界面，单击“读取基本信息”→“读取UID卡”按钮，重新读取卡片的基本信息，会发现卡片信息修改成功，如图3-33所示。

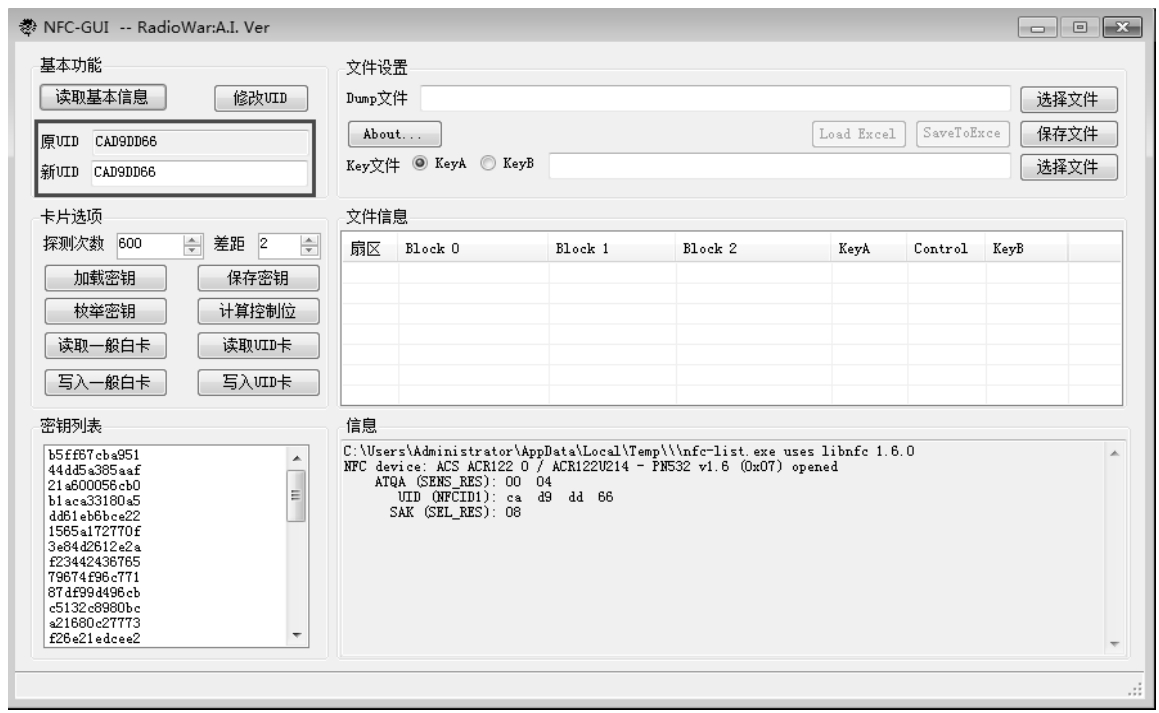

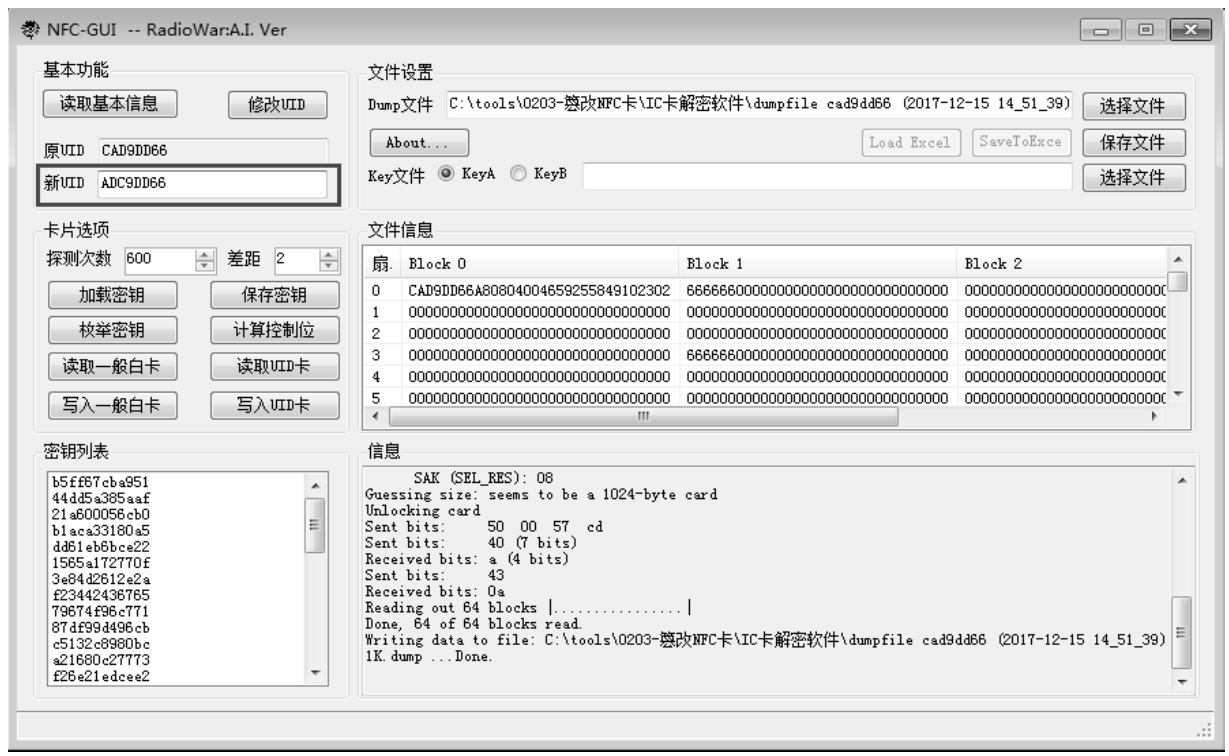

（5）设置“新UID”为“ADC9DD66”，如图3-34所示。

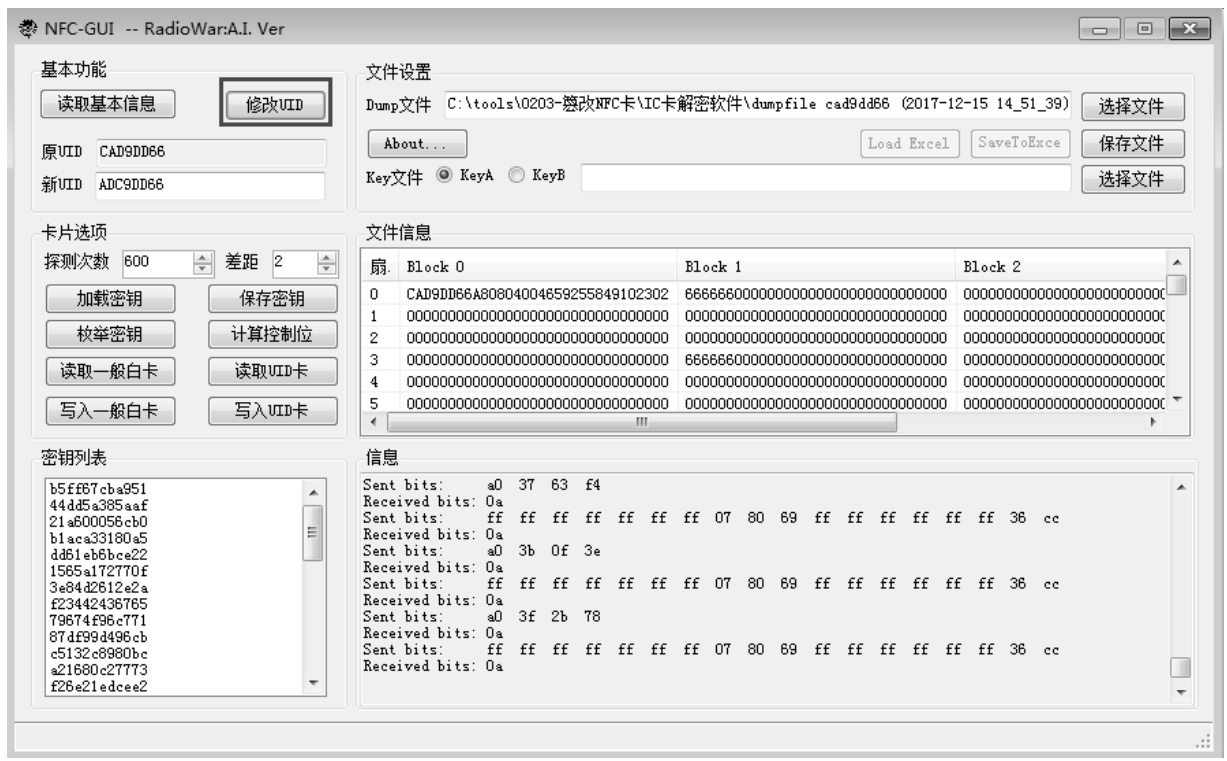

（6）单击“修改UID”按钮，将修改后的信息写入卡片，如图3-35所示。

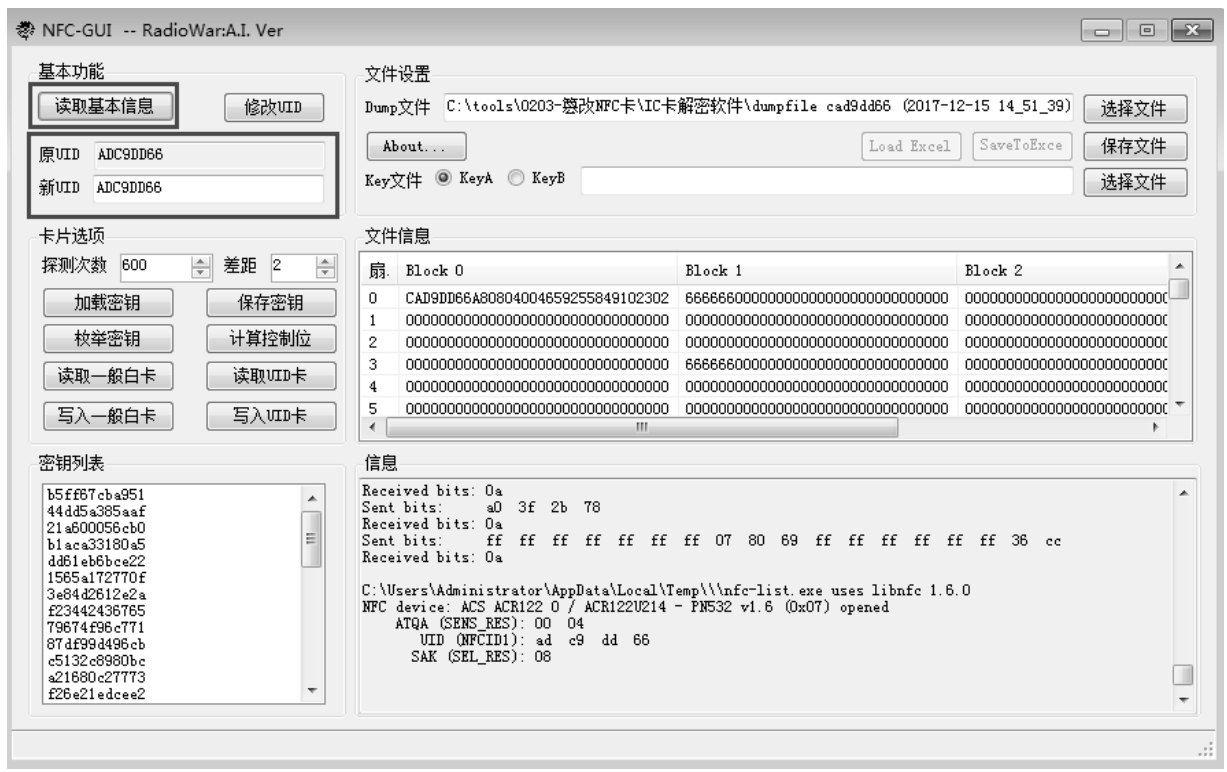

（7）移走操作卡片，重新将其放到NFC阅读器的感应区进行连接，“嘀”声响后，连接完成。再次单击“读取基本信息”按钮，读取卡片的基本信息，会发现卡片信息修改成功，如图3-36所示。

3.2.4 RFID安全防护

RFID标签的安全防护可以从物理机制、安全协议等方面展开。

1.物理机制

1）Kill命令机制

Kill命令机制是标准化组织自动识别中心（Auto-ID Center）提出的。Kill命令机制采用从物理上销毁RFID标签的方法。一旦对RFID标签实施Kill命令机制，RFID标签将永久作废。RFID阅读器将无法对销毁后的RFID标签进行指令的查询和发布，这是一种自杀式地保护用户个人隐私的方法。由于Kill命令机制的密码只有8位，因此攻击者以64位的计算代价就可以获得RFID标签访问权。又由于RFID标签销毁后不再有任何应答，因此很难检测出是否真正对RFID标签成功实施了Kill命令机制。

2）静电屏蔽机制

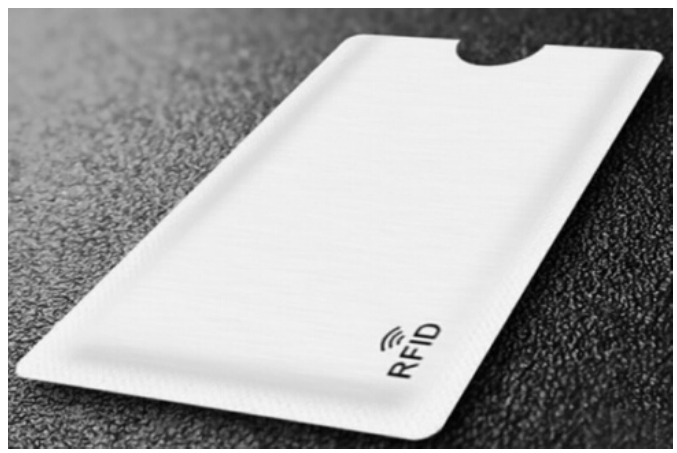

静电屏蔽机制主要使用法拉第笼来屏蔽RFID标签，容器中的RFID标签将无法接收和发射信号。法拉第笼是由金属网或金属箔片构成的阻隔电磁信号穿透的容器，从技术上来讲，使用法拉第笼虽然是一种理想的隐私保护方法，但会对便利性造成一定的影响。卡套（屏蔽套）如图3-37所示。

3）主动干扰机制

主动干扰机制是另一种无线电屏蔽RFID标签的方法。RFID标签用户可以通过一个设备主动广播无线电信号，阻止或破坏附近RFID阅读器的读写操作，但这可能产生非法干扰，附近其他合法设备也将受到干扰，严重情况下会导致其他无线电信号被阻断。

4）阻塞标签机制

阻塞标签机制通过阻止RFID阅读器读取RFID标签来保护用户隐私。当RFID阅读器在进行某种分离操作进而搜索到阻塞标签所保护的范围时，阻塞标签便会发出干扰信号，使得RFID阅读器无法完成分离动作，RFID阅读器无法确定RFID标签的存在，也就无法和RFID标签进行通信。但由于增加了阻塞标签，因此应用成本将会增加。由于阻塞标签可以模拟大量的RFID标签的ID，从而阻止RFID阅读器访问隐私保护区域以外的其他RFID标签，因此阻塞标签的滥用有可能会受到DoS攻击。同时，阻塞标签有一定的有效范围，一旦超过这个范围，RFID标签将无法得到保护。

2.安全协议

可以通过对安全协议进行数据加密来提高信道数据传输安全性。目前，已有多种安全协议被应用于RFID系统中。例如，Hash-Lock协议、随机Hash-Lock协议、Hash-Chain协议、分布式RFID询问—应答安全协议和LCAP等。下面简单介绍两种常见的安全协议。

1）Hash-Lock协议

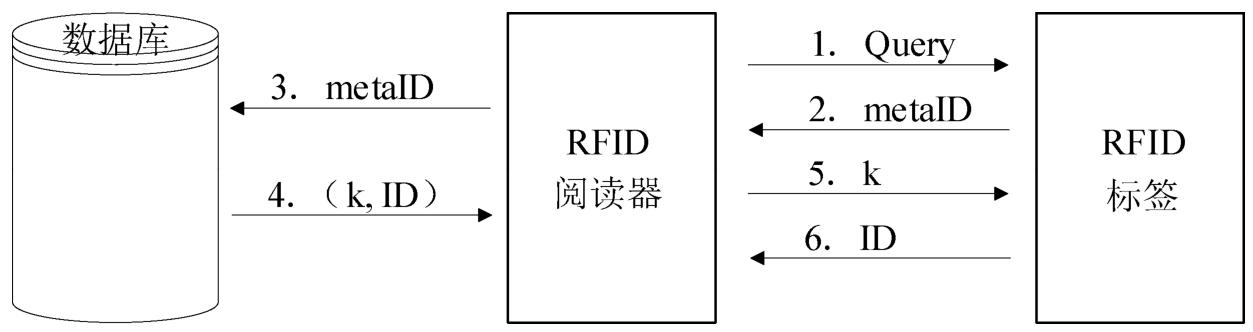

Hash-Lock协议是由Sarma等人于2003年提出的，主要通过哈希函数设定RFID标签为锁定状态或解除锁定状态。在该协议中，射频标签只对授权的RFID阅读器起作用，RFID阅读器有每个RFID标签的认证密钥k，每个电子标签都存储一个hash函数计算的结果metaID=hash（k），metaID用于替代真实的RFID标签的ID。后台数据库存储每个RFID标签的认证密钥k，并且会对应RFID标签储存的metaID。metaID与k作为判断RFID标签锁定和解除锁定的依据。RFID标签在锁定时RFID阅读器只能读取RFID标签部分资料，合法的RFID阅读器可以通过这部分资料在后台数据库中找出解锁密钥k，当RFID标签验证解锁密钥k正确后，RFID标签的状态会由锁定状态转换为解除锁定状态，此时RFID阅读器就可以读取RFID标签上的所有资料了。Hash-Lock协议过程如图3-38所示。

2）LCAP

LCAP（Low Cost Authentication Protocol，低成本鉴别协议），是基于RFID标签的ID动态刷新的询问—应答双向认证协议。

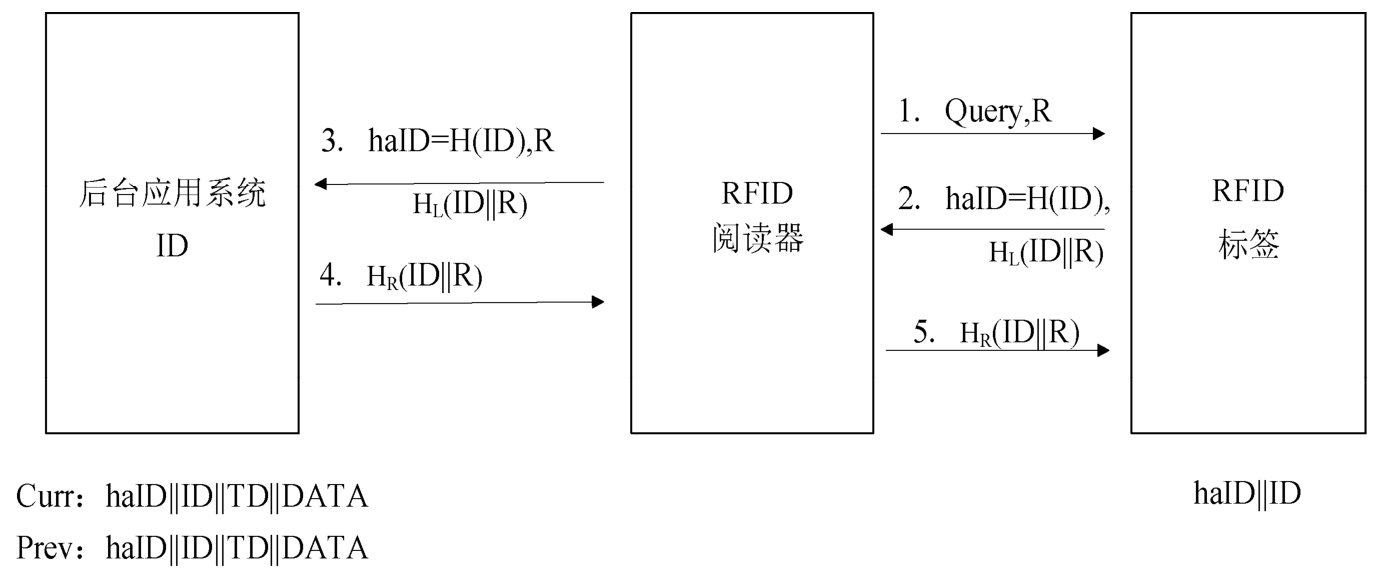

当RFID标签进入RFID阅读器的识别范围时，RFID阅读器会向其发送Query消息及RFID阅读器产生的随机数R，请求认证。RFID标签在收到RFID阅读器发送过来的数据后，会利用hash函数计算出haID=H（ID）及H _L （ID||R）（ID表示的是RFID标签的ID，H _L 表示的是hash函数映射值的左半部分，即H（ID||R）的左半部分），之后RFID标签将（haID（ID），H _L （ID||R））一起发送给RFID阅读器。RFID阅读器收到（haID，H _L （ID||R））后添加之前发送给RFID标签的随机数R，整理后将（haID，H _L （ID||R），R）发送给后台应用系统。后台应用系统收到阅读器发送过来的数据后，检查数据库存储的haID是否与RFID阅读器发送过来的一致。若一致，则利用hash函数计算随机数R和数据库存储的haID，得到H _R （ID||R）（H _R 表示的是hash函数映射值的右半部分，即H（ID||R）的右半部分），同时后台应用系统更新haID为H（ID⊕R），ID为ID⊕R，将之前存储的数据中的TD数据域设置为haID=H（ID⊕R），并将H _R （ID||R）发送给RFID阅读器。RFID阅读器收到H _R （ID||R）后转发给RFID标签。RFID标签收到H _R （ID||R）后，验证其有效性。若有效，则认证成功。LCAP过程如图3-39所示。
