开关电器主要应用于配电系统中，用作电源开关，起隔离电源的作用，也可作为不频繁地接通和分断空载电路或小电流电路之用。刀开关是常用的开关电器。
刀开关有单极、双极和三极等类型，还可分为有灭弧罩和不带灭弧罩的，但是都不能应用于频繁接通和断开的电路中。
刀开关的实物图及图形和文字符号如图1-38所示。它由手柄、动触刀、静插座和绝缘底板组成。为了避免由于重力下落引起合闸误动作，刀开关安装时手柄必须向上推为合闸，不可倒装或者平装。接线时应满足上进下出的原则。选择刀开关时，应使其额定电压、额定电流大于或等于电路的额定电压、额定电流，由于电动机起动瞬间电流很大，当刀开关用来控制电动机时，应当使其额定电流大于电动机额定电流的3倍。

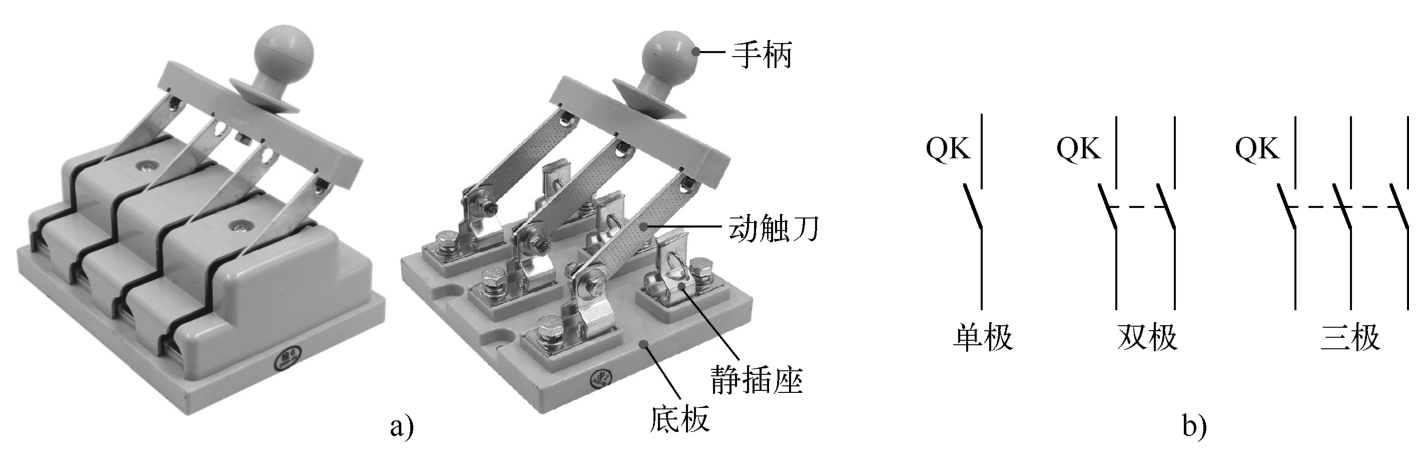

图1-38 刀开关的实物图及图形和文字符号
刀开关HD11-100/38B命名的含义：HD代表单投（单掷）刀开关；11代表中央手柄式；100代表额定电流为100A；3代表极数是三极；8代表板前接线（正面接线）式；B代表外形尺寸较小。
