1.7 主令电器

主令电器是指用来发布操作命令、接通和分断控制电路的电器。主令电器只适合应用于控制电路中，不适合应用于主电路中。主令电器种类繁多，按照用途的不同可以分为控制按钮、行程开关、接近开关和万能转换开关等。

1.7.1 控制按钮

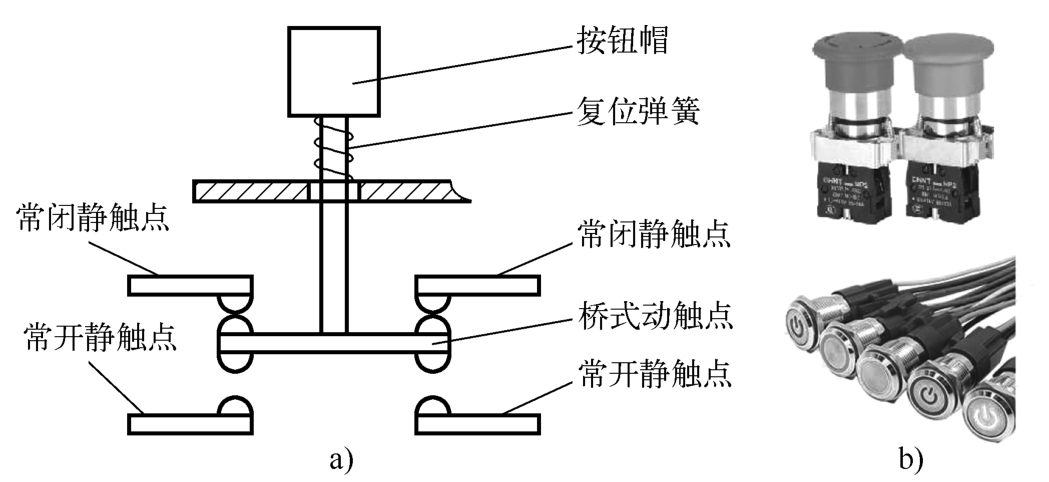

控制按钮简称按钮，它是一种结构简单且使用广泛的主令电器，主要用于手动发出控制信号。按钮一般由按钮帽、复位弹簧、桥式触点和外壳等部分组成，其结构示意图和实物图如图1-31所示。

操作时，当控制按钮按下，桥式动触点就向下运动，其常闭触点先断开，然后常开触点闭合。当控制按钮松开时，在复位弹簧的作用下，桥式动触点向上运动，其常开触点先断开，然后常闭触点闭合。按钮触点动作的时间差特性在触点竞争的应用中起关键作用。

提示 ：一般红色按钮帽表示停止，绿色按钮帽表示起动。

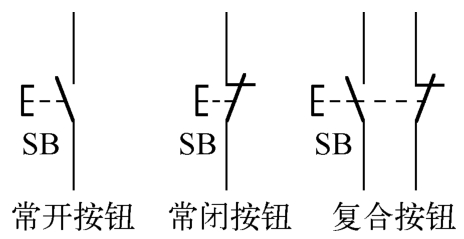

控制按钮根据结构不同分为按钮式（自复式）、自锁式、指示灯式（按钮帽内装有信号灯）、旋钮式（旋转切换操作）、钥匙式（必须插入钥匙方可操作，防止误动作）、紧急式（突出的红色蘑菇头）等。控制按钮的图形和文字符号如图1-32所示。

按钮LA38-11D命名的含义：LA38代表按钮型号；11代表触点数，第一个1表示有1个常开触点，第二个1表示有1个常闭触点；D代表带灯型。

1.7.2 行程开关

行程开关又叫位置开关或限位开关，与控制按钮的工作原理基本相同。行程开关靠机械运动部件的撞块碰压，使其触点动作，进而向控制电路发出控制命令，控制生产机械的运动方向、限位保护及行程长短。其本质是将机械位移信号转换为电信号，以实现对机械的电气控制。

从结构看，行程开关由操作头（推杆）、触点系统和外壳三部分组成。操作头是行程开关的感测部分，它接收机械结构发出的动作信号，并将此信号传递到触点系统。触点系统是行程开关的执行部分，它将操作头传来的机械信号，通过本身的转换动作转换为电信号，输出到有关控制电路，使之能按需要做出必要的反应。

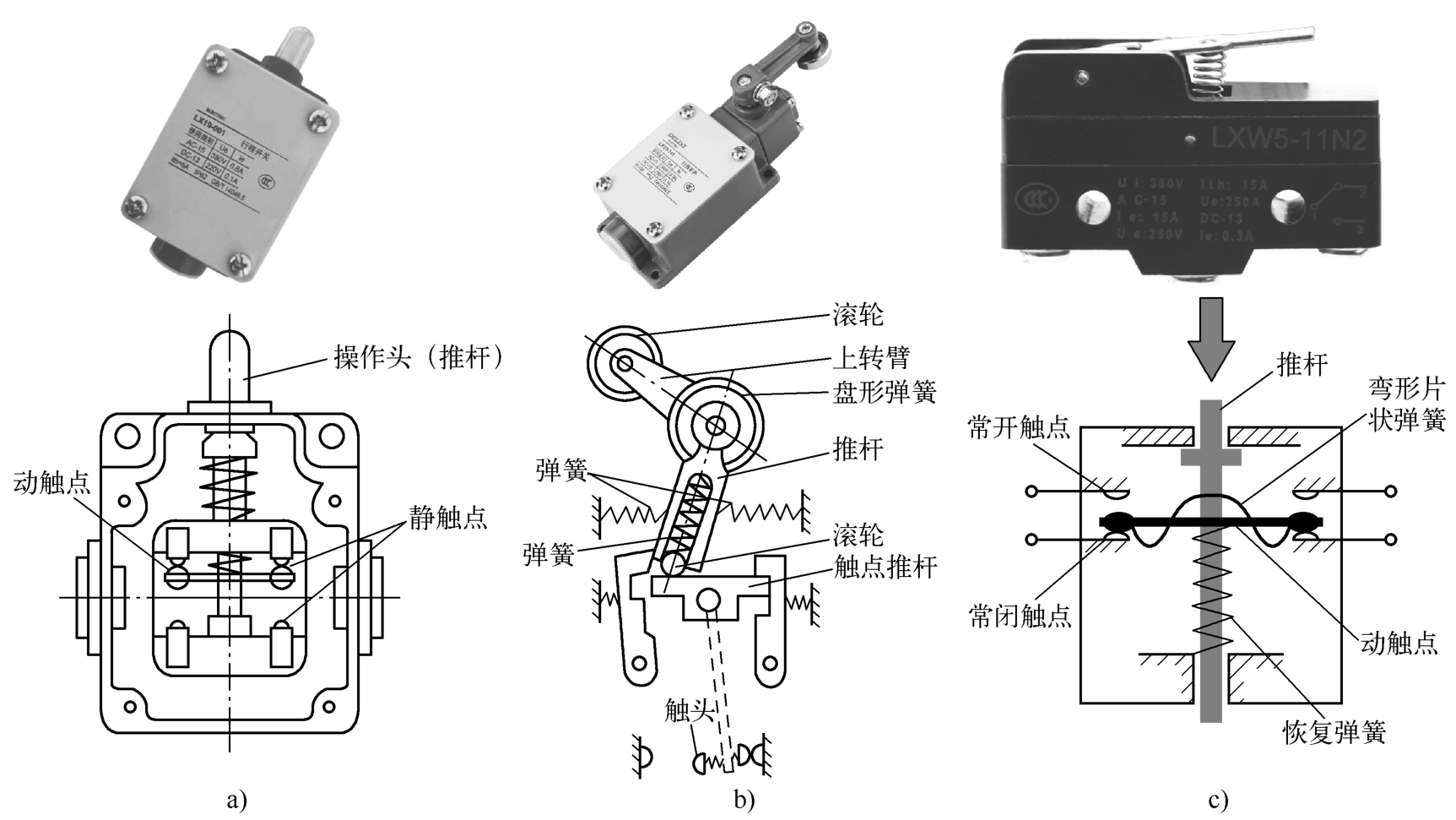

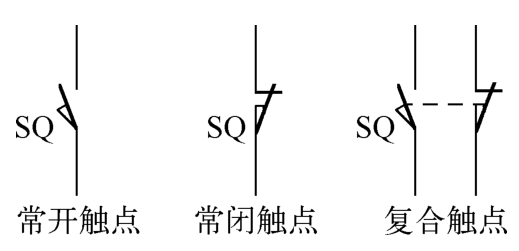

行程开关可分为直动式、滚轮式及微动式。直动式行程开关的动作原理与控制按钮类似，触头的分合速度取决于撞块移动的速度，若撞块移动速度过低，触点就不能瞬时切断电路，触点烧蚀严重。为了克服直动式行程开关的缺点，可采用能瞬时动作的滚轮式行程开关。微动式行程开关是行程非常小的瞬时动作开关，操作力小、操作行程短。如图1-33所示。行程开关的图形和文字符号如图1-34所示。

行程开关LX19-001命名的含义：LX19代表行程开关的型号；001中第一个0表示无滚轮，第二个0表示直动式，1表示能自动复位。

1.7.3 接近开关

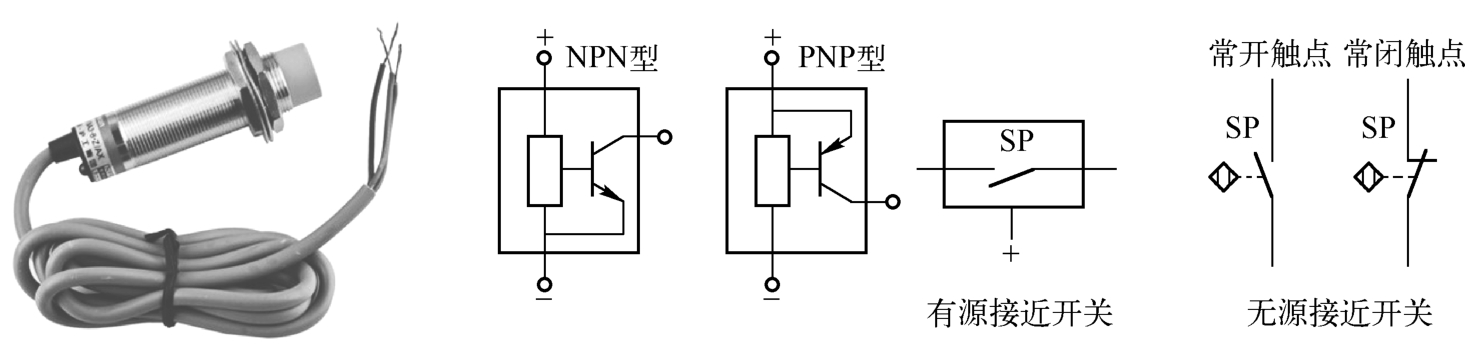

接近开关是无触点的行程开关，内部为电子电路，当运动机械与其接近到一定的距离时就会发出动作信号，以非接触的方式控制运动机械的位置。接近开关常用于行程控制、限位保护等。接近开关的实物图及图形和文字符号如图1-35所示。

图1-35中的接近开关型号为LJ8A3-2-Z/BX。其中，LJ代表接近开关；8代表直径为8mm；A3代表圆柱形金属外壳；2代表检测距离为2mm；Z代表工作电压为直流；B代表三线制，常开触点，棕色线接电源正极，蓝色线接电源负极，黑色线为信号输出线；X代表输出形式为NPN型。

1.7.4 万能转换开关

万能转换开关是指具有多个操作位置，同时可以控制多个回路，在控制电路中用来实现电路转换的主令电器。万能转换开关由多组相同结构的触点叠装而成。当万能转换开关的操作手柄位于不同的位置时，触点的接通状态不同。由于转换的线路多、用途广，适应复杂电路的要求，故有“万能”之称。

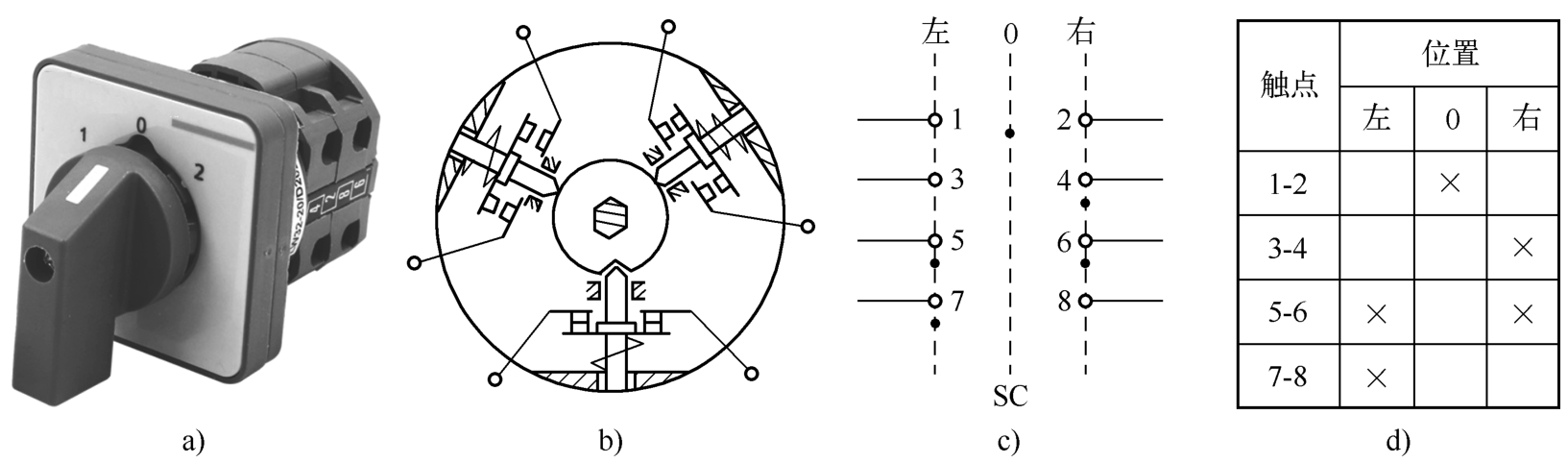

万能转换开关的实物图如图1-36a所示。触点座内部有很多层，当手柄转动时，每层中间的凸轮跟随转动，由于每层凸轮设计的形状不同，所以不同的手柄挡位可控制每一对触头进行有预定规律地接通或分断，其中一层的结构示意如图1-36b所示。图1-36c所示为万能转换开关的触点在电路中的图形和文字符号，图中成对的水平实线表示触头端子引线，一共有4对触头，竖直的虚线表示操作挡位，有几个挡位就画几根虚线，在虚线上与水平实线对应的实心黑点表示该对触头在虚线挡位时是接通的，否则是断开的。图1-36d所示为通断表，它以表格形式给出开关的通断状态，“×”表示触点闭合，空白表示触点断开。

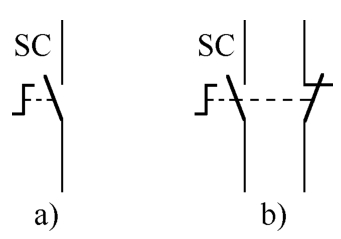

万能转换开关LW32-20命名含义：LW代表万能转换开关；32代表设计代号；20代表发热电流为20A。对于简单的触点较少的旋钮开关，可以按图1-37所示的图形和文字符号绘制。
