2.2 SolidWorks参考几何体

参考几何体是SolidWorks中的重要概念，又被称为基准特征，是创建模型的参考基准。参考几何体工具按钮集中在【参考几何体】工具栏中，主要有【点】【基准轴】、【基准面】、【坐标系】4种基本参考几何体类型。

2.2.1 参考基准面

在【Feature Manager设计树】中默认提供前视、上视以及右视基准面，除了默认的基准面外，还可以生成参考基准面。参考基准面用来绘制草图和为特征生成几何体。

1.参考基准面的属性设置

单击【参考几何体】工具栏中的【基准面】按钮，或者选择【插入】|【参考几何体】|【基准面】菜单命令，系统弹出如图2-6所示的【基准面】属性管理器。

在【第一参考】选项组中，选择需要生成的基准面类型及项目。

【平行】：通过模型的表面生成一个基准面。

【垂直】：可生成垂直于一条边线、轴线或者平面的基准面。

【重合】：通过一个点、线和面生成基准面。

【两面夹角】：通过一条边线（或者轴线、草图线等）与一个面（或者基准面）成一定夹角生成基准面。

【偏移距离】：在平行于一个面（或基准面）指定距离处生成等距基准面。首先选择一个平面（或基准面），然后设置距离数值。

【反转法线】：选中此复选框，在相反的方向生成基准面。

2.修改参考基准面

双击基准面，显示等距距离或角度。双击尺寸或角度数值，在弹出的【修改】对话框中输入新的数值；也可在【Feature Manager设计树】中选取需要编辑的基准面，单击鼠标右键，在弹出的快捷菜单中选择【编辑特征】命令，系统弹出如图2-6所示的【基准面】属性管理器。在【基准面】属性管理器中的相关的选项组中输入新数值以定义基准面，然后单击【确定】按钮。

图2-6 【基准面】属性管理器

利用基准面控标和边线，可以进行以下操作。

（1）拖动边角或者边线控标可以调整基准面的大小。

（2）拖动基准面的边线可以移动基准面。

（3）在绘图窗口中选择基准面可以复制基准面，然后按住键盘上的〈Ctrl〉键并使用边线将基准面拖动至新的位置，生成一个等距基准面。

2.2.2 参考基准轴

参考基准轴是参考几何体中的重要组成部分。在生成草图几何体或圆周阵列时常使用参考基准轴。参考基准轴的用途较多，概括起来有以下三项。

（1）参考基准轴作为中心线。基准轴可作为圆柱体、圆孔、回转体的中心线。通常情况下，拉伸一个草图绘制的圆得到一个圆柱体，或通过旋转得到一个回转体时，SolidWorks会自动生成一个临时轴，但生成圆角特征时系统不会自动生成临时轴。

（2）作为参考轴，辅助生成圆周阵列等特征。

（3）基准轴作为同轴度特征的参考轴。当两个均包含基准轴的零件需要生成同轴度特征时，可选择各个零件的基准轴作为几何约束条件，使两个基准轴在同一轴上。

1.临时轴

每一个圆柱面和圆锥面都有一条轴线。临时轴是由模型中的圆锥和圆柱隐含生成的，临时轴常被设置为基准轴。

可以设置隐藏或显示所有临时轴。选择【视图】|【隐藏/显示】|【临时轴】菜单命令，如图2-7所示，表示临时轴可见，绘图窗口显示如图2-8所示。

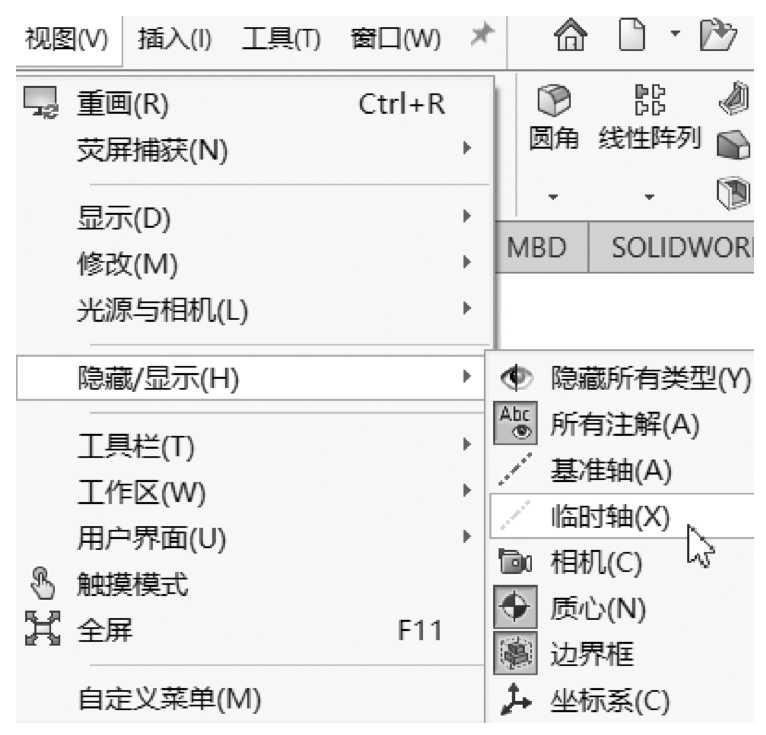

图2-7 选择【临时轴】菜单命令

图2-8 显示临时轴

2.参考基准轴的属性设置

单击【参考几何体】工具栏中的【基准轴】按钮，或者选择【插入】|【参考几何体】|【基准轴】菜单命令，系统弹出如图2-9所示的【基准轴】属性管理器。

在【选择】选项组中可以选择生成基准轴的不同方式。

（1）【一直线/边线/轴】：选择一条草图直线或边线生成基准轴，或双击并选择临时轴生成基准轴。

（2）【两平面】：选择两个平面，利用两个面的交线生成基准轴。

（3）【两点/顶点】：选择两个顶点、点或者中点之间的连线生成基准轴。

（4）【圆柱/圆锥面】：选择一个圆柱面或者圆锥面，利用其轴线生成基准轴。

（5）【点和面/基准面】：选择一个平面（或者基准面），然后选择一个顶点（或者点、中点等），由此所生成的轴通过所选择的顶点（或者点、中点等）并垂直于所选的平面（或者基准面）。

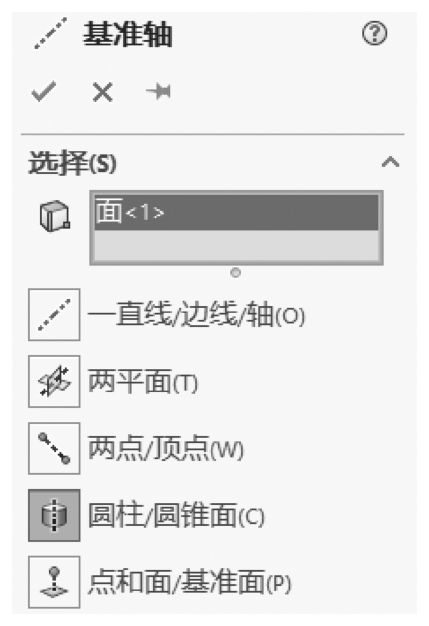

图2-9 【基准轴】属性管理器

属性设置完成后，检查【参考实体】列表框中列出的项目是否正确。

3.显示参考基准轴

选择【视图】|【隐藏/显示】|【基准轴】菜单命令，可以看到菜单命令左侧的图标下沉，如图2-7所示，表示基准轴可见（再次选择该命令，该图标恢复，即关闭基准轴的显示）。

2.2.3 参考坐标系

SolidWorks使用带原点的坐标系，零件文件包含原有原点。当用户选择基准面或者打开一个草图并选择某一面时，将生成一个新的原点，与基准面或者所选面对齐。原点可用作草图实体的定位点，有助于定向轴心透视图。三维视图引导可使用户快速定向到零件和装配体文件中的 X 、 Y 、 Z 轴方向。

1.原点

零件原点显示为蓝色，代表零件的（0，0，0）坐标。当草图处于激活状态时，草图原点显示为红色，代表草图的（0，0，0）坐标。可以将尺寸标注和几何关系添加到零件原点中，但不能添加到草图原点中。

（1）：蓝色，表示零件原点，每个零件文件中均有一个零件原点。

（2）：红色，表示草图原点，每个新草图中均有一个草图原点。

（3）：表示装配体原点。

（4）：表示零件和装配体文件中的视图引导。

2.参考坐标系的属性设置

可定义零件或装配体的坐标系，并将此坐标系与测量和质量特性工具一起使用，也可将SolidWorks文件导出为IGES、STL、ACIS、STEP、Parasolid、VDA等格式。

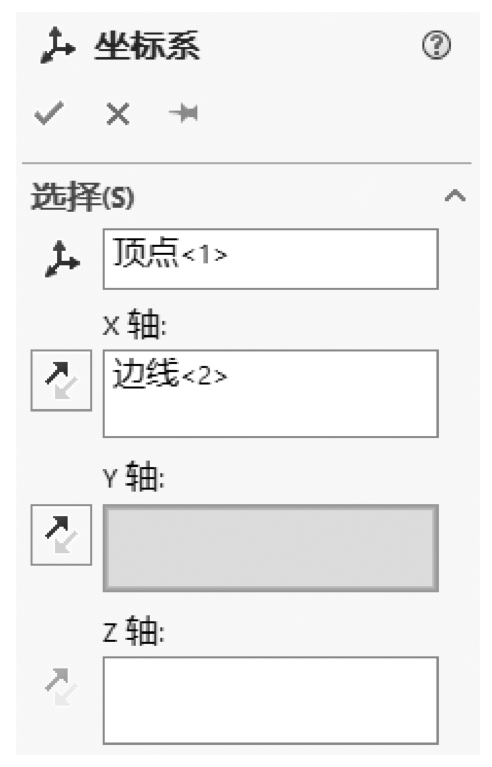

单击【参考几何体】工具栏中的【坐标系】按钮，或选择【插入】|【参考几何体】|【坐标系】菜单命令，系统弹出如图2-10所示的【坐标系】属性管理器。

（1）【原点】：定义原点。单击其列表框，在绘图窗口中选择零件或者装配体中的1个顶点、点、中点或者默认的原点。

（2）【X轴】、【Y轴】、【Z轴】（此处为与软件界面统一，使用英文大写正体，下同）：定义各轴。单击其列表框，在绘图窗口中按照以下方法之一定义所选轴的方向。单击顶点、点或者中点，则轴与所选点对齐；单击线性边线或者草图直线，则轴与所选的边线或者直线平行；单击非线性边线或者草图实体，则轴与所选实体上选择的位置对齐；单击平面，则轴与所选面的垂直方向对齐。

（3）【反转X/Y轴方向】按钮：反转轴的方向。坐标系定义完成之后，单击【确定】按钮。

3.修改和显示参考坐标系

（1）将参考坐标系平移到新的位置。在【Feature Manager设计树】中，用鼠标右键单击已生成的坐标系的图标，在弹出的快捷菜单中选择【编辑特征】命令，系统弹出如图2-10所示的【坐标系】属性管理器。在【选择】选项组中，单击【原点】列表框，在绘图窗口中单击想将原点平移到的点或者顶点处，单击【确定】按钮，原点被移动到指定的位置上。
