SolidWorks零件的特征分为基本特征和构造特征两类，最先建立的特征是基本特征，通常是零件最重要的特征。
建立基本特征后，才能创建其他各种特征，即构造特征。按照特征生成方法的不同分为草图特征和应用特征。
零件实体的建模一般过程如下。
（1）根据工程图，分析零件特征，确定特征创建顺序。
（2）选择绘图面，绘制基本特征的截面草图。
（3）在草图的基础上创建和修改基本特征。
（4）选择绘图面，绘制构造特征草图。
（5）创建和修改构造特征。
SolidWorks 2020的操作界面是用户创建文件进行操作的基础。图2-1所示为一个零件文件的操作界面，包括菜单栏、工具栏、特征管理区、绘图区及状态栏等。装配体文件和工程图文件与零件文件的操作界面类似，本节以零件文件操作界面为例，介绍SolidWorks 2020的操作界面。
在SolidWorks 2020的操作界面中，菜单栏包括了所有的操作命令，工具栏一般显示常用的命令按钮，可以根据用户需要进行相应的设置。
Command Manager（命令管理器）可以将工具栏命令按钮集中起来使用，从而为绘图窗口节省空间。Feature Manager（特征管理器）设计树记录文件的创建环境以及每一步骤的操作，对于不同类型的文件，其特征管理区有所差别。
绘图区是用户绘图的区域，文件的所有草图及特征生成都在该区域中完成，Feature Manager设计树和绘图窗口为动态链接，可在任一窗格中选择特征、草图、工程视图和构造几何体。
状态栏显示编辑文件目前的操作状态。特征管理器中的注解、材质和基准面是系统默认的，可根据实际情况对其进行修改。
SolidWorks中最著名的技术就是特征管理器（Feature Manager），该技术已经成为Windows平台三维CAD软件的标准。此项技术一经推出，便震撼了整个CAD界，SolidWorks也一跃成为企业的主流设计工具。设计树就是这项技术最直接的体现，对于不同的操作类型（零件设计、工程图、装配图）其内容是不同的，但基本上都真实地记录了用户所做的每一步操作（如添加一个特征、加入一个视图或插入一个零件等）。通过对设计树的管理，可以方便地对三维模型进行修改和设计。

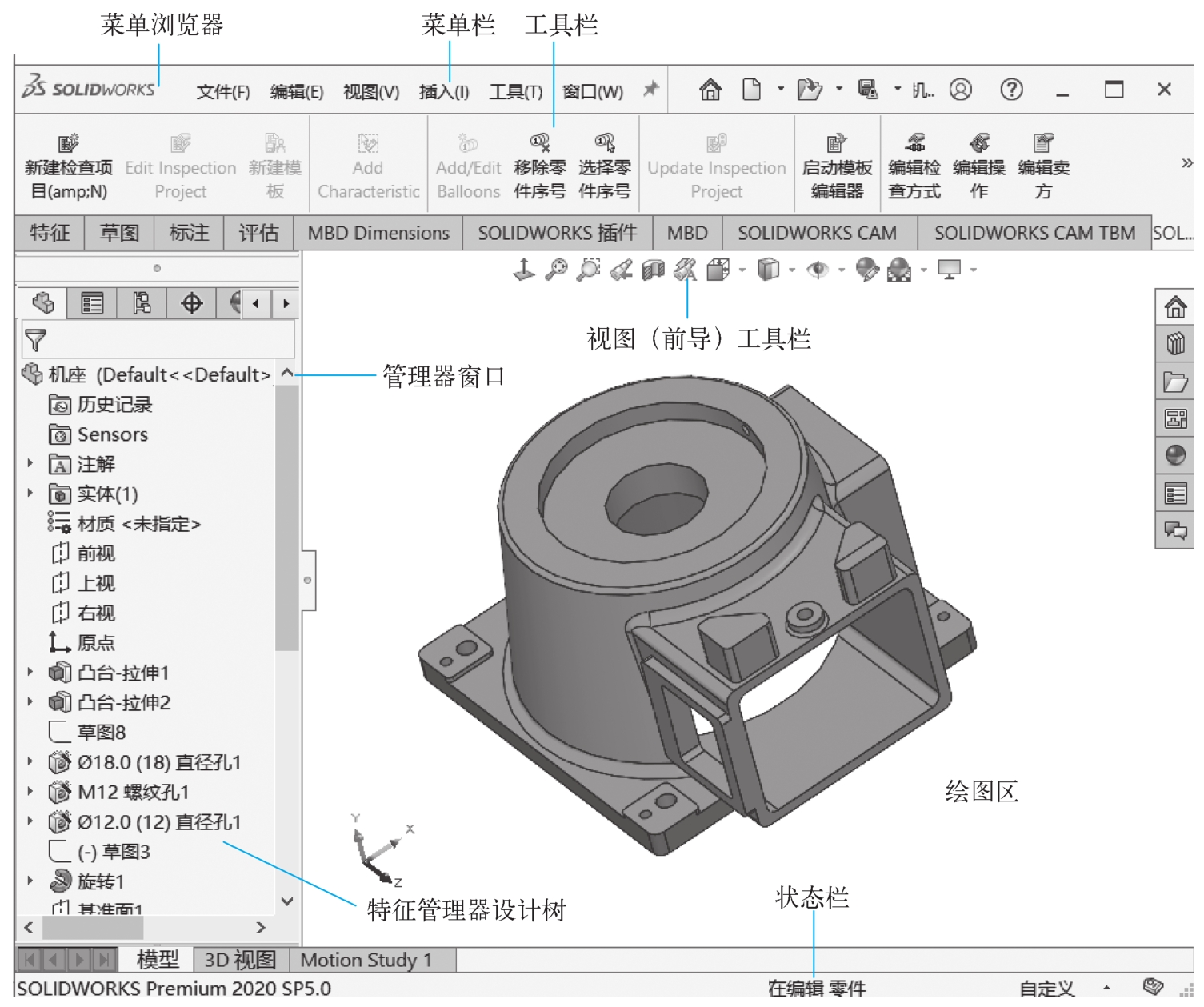

图2-1 SolidWorks 2020操作界面
系统默认情况下，SolidWorks 2020的菜单栏是隐藏的，将鼠标指针移动到SolidWorks徽标上或者单击它，菜单栏就会出现，将菜单栏中的图标
改为打开状态
，菜单栏就可以保持可见，如图2-2所示。SolidWorks 2020包括【文件】、【编辑】、【视图】、【插入】、【工具】、【窗口】和【帮助】等菜单，单击某个菜单可以将其打开并执行相应的命令。
图2-2 菜单栏
下面对SolidWorks 2020中的各菜单分别进行介绍。
1.【文件】菜单
【文件】菜单包括【新建】、【打开】、【保存】、【另存为】、【关闭】、【从零件制作工程图】、【从零件制作装配体】、【打印预览】、【属性】、【打印】和【退出】等命令。
2.【编辑】菜单
【编辑】菜单包括【剪切】、【复制】、【粘贴】、【删除】、【压缩】、【退回】、【草图】、【解除压缩】、【对象】、【定义】、【外观】和【自定义菜单】等命令。
3.【视图】菜单
【视图】菜单包括【重画】、【显示】、【修改】、【光源与相机】、【隐藏/显示】、【工具栏】、【工作区】、【用户界面】和【全屏】等命令及子菜单。
4.【插入】菜单
【插入】菜单包括【凸台/基体】、【切除】、【特征】、【阵列/镜向】、【扣合特征】、【曲面】、【参考几何体】、【钣金】和【焊件】等命令及子菜单。这些命令也可通过【特征】工具栏中相应的功能按钮来实现。
5.【工具】菜单
【工具】菜单包括多种命令，如【草图工具】、【几何关系】、【测量】、【质量特性】、【检查】、【自定义】和【选项】等。
6.【窗口】菜单
【窗口】菜单包括【视口】、【新建窗口】、【层叠】和【关闭所有】等命令。
管理器窗格包括
【Feature Manager（特征管理器）设计树】、
【Property Manager（属性管理器）】、
【Configuration Manager（配置管理器）】、
【DimXpertManager（公差分析管理器）】、
【DisplayManager（外观管理器）】、
【SolidWorks CAM特征树】、
【SolidWorks CAM操作树】
【SolidWorks CAM刀具树】和
【SolidWorks Inspection】9个选项卡，其中【Feature Manager设计树】和【属性管理器】使用比较普遍，下面将进行详细介绍。
1.【Feature Manager设计树】
特征管理器设计树提供激活的零件、装配体或者工程图的大纲视图，可以方便地查看模型或装配体是如何构造的，或者查看工程图中的不同图纸和视图。
特征管理器设计树通过单击图形区域左侧窗格中的特征管理器设计树标签
展开，特征管理器设计树和图形区域为动态链接，可在任一窗格中选择特征、草图、工程视图和构造几何体。特征管理器设计树是按照零件和装配体建模的先后顺序，以树状形式记录特征，可以通过该设计树了解零件建模和装配体装配的顺序，以及其他特征数据。在特征管理器设计树包含3个基准面，分别是前视基准面、上视基准面和右视基准面。这3个基准面是系统自带的，用户可以直接在其上绘制草图。
2.属性管理器
当用户在创建或者编辑特征时，会出现相应的属性管理器，可显示草图、零件或特征的属性。
在属性管理器中一般包含
【确定】、
【取消】、
【帮助】
【细节预览】等命令按钮。【信息】选项组用于引导用户下一步的操作，常列举出实施下一步操作的各种方法。选项组内包含一组相关参数的设置，带有选项组标题（如【方向1】等），单击
或者
箭头图标，可以扩展或者折叠选项组。选择框处于活动状态时，显示为蓝色。在其中选择任一项目时，所选项目在绘图窗口中高亮显示。若要删除所选项目，用鼠标右键单击该项目，在弹出的快捷菜单中选择【删除】命令（针对某一项目）或者选择【消除选择】命令（针对所有项目）。分隔条可控制属性管理器窗格的显示，将属性管理器与绘图窗口分开。如果将其来回拖动，则分隔条在属性管理器显示的最佳宽度处捕捉到位。当用户生成新文件时，分隔条在最佳宽度处打开。用户可以拖动分隔条以调整属性管理器的宽度。
鼠标按键的方式和键盘快捷键的定义方式，在学习每套CAD/CAM软件前都必须先弄清楚。
1.基本鼠标按键操作

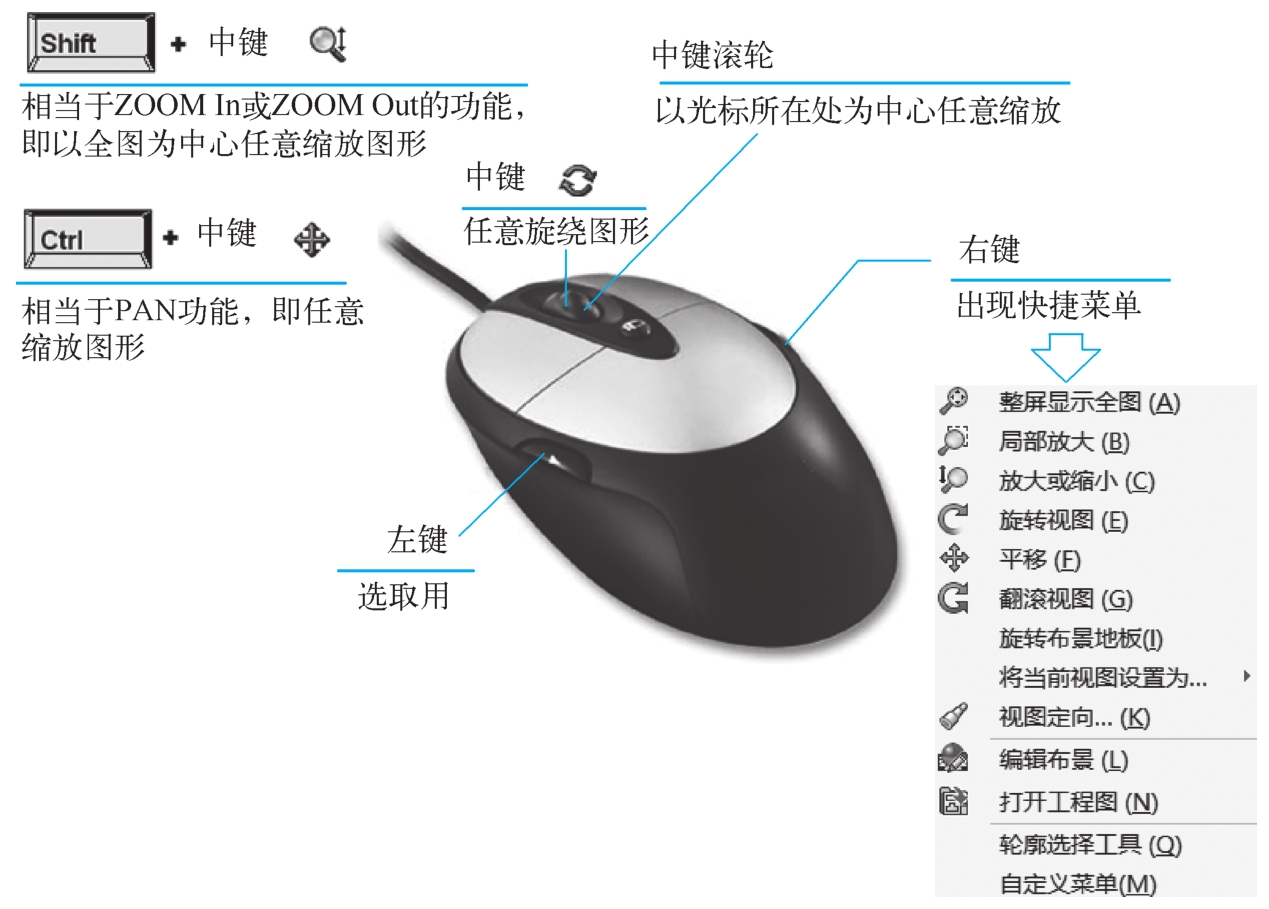

三键鼠标各按键的作用如图2-3所示。
图2-3 SolidWorks中三键鼠标各按键的作用
左键：可以选择功能选项或者操作对象。
右键：显示快捷菜单。
中键：只能在绘图区使用，一般用于旋转、平移和缩放。在零件图和装配体的环境下，按住鼠标中键不放，移动鼠标就可以实现旋转；在零件图和装配体的环境下，先按住〈Ctrl〉键，然后按住鼠标中键不放，移动鼠标就可以实现平移；在工程图的环境下，按住鼠标中键，就可以实现平移；先按住〈Shift〉键，然后按住鼠标中键移动鼠标就可以实现缩放，如果是带滚轮的鼠标，直接转动滚轮就可以实现缩放。
2.快捷键功能
键盘快捷键为组合键，出现在菜单命令右边，这些键可自定义。
用户可以从【自定义】对话框的【键盘】选项卡中打印或复制快捷键列表。一些常用的快捷键，见表2-1。

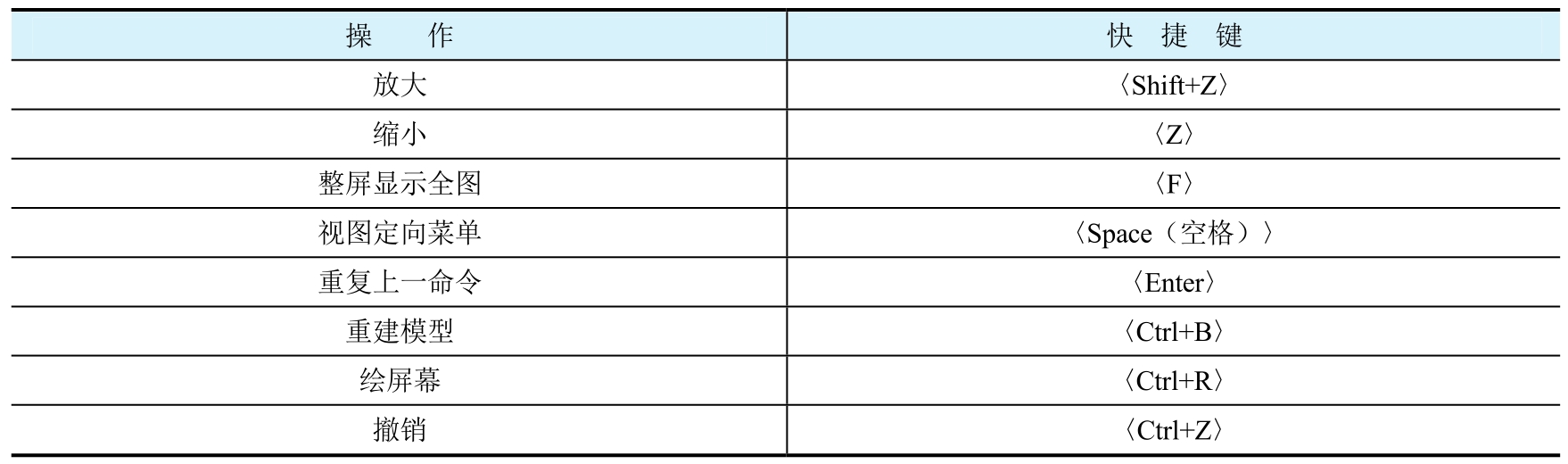

表2-1 常用的快捷键
1.视图定向
可旋转并缩放模型或为工程图预定视图。从【标准视图】（对于模型有正视于、前视、后视、等轴测等，对于工程图有全图纸）工具栏中选择或将用户命名的视图添加到清单中。【标准视图】工具栏如图2-4所示；【方向】对话框如图2-5所示。
图2-4 【标准视图】工具栏

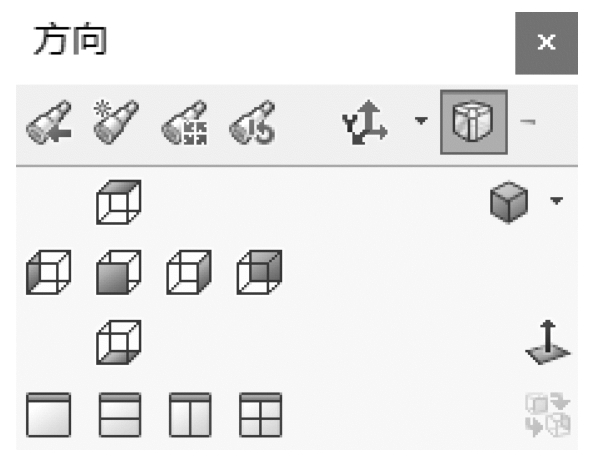

图2-5 【方向】对话框
2.上一视图
当一次或多次切换模型视图之后，可以将模型或工程图恢复到先前的视图。可以撤销最近10次的视图更改。通过单击【视图】工具栏中的【上一视图】按钮
，即可完成操作。
3.透视图
显示模型的透视图。透视图是眼睛正常看到的视图，平行线在远处的消失点交汇，可以在一个模型透视图的工程图中生成【命名视图】。
4.局部放大
局部放大操作是指通过拖动边界框对选择的区域进行放大。
5.整屏显示全图
调整放大/缩小的范围，可看到整个模型、装配体或工程图样。
6.放大选取范围
放大所选择的模型、装配体或工程图中的一部分。
7.平移视图
在文件窗口中平移零件、装配体或工程图。
8.旋转视图
在零件和装配体文档中旋转模型视图。
