上节已经完成了Control Plane的构建，本节为Kubernetes增加一个Node节点，具体步骤说明如下。
1.准备node01
本节准备新的虚拟机节点node01，以此作为Kubernetes的一个Node，具体操作步骤说明如下。
（1）准备虚拟机
1）关闭master虚拟机，命令如下。

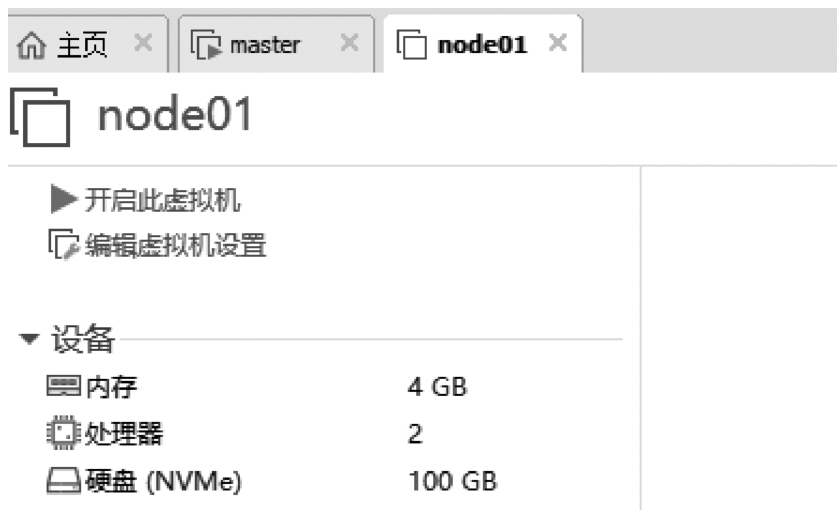

2）复制“E:\vm\02\master”到“E:\vm\02\node01”，打开node01目录下的虚拟机，将虚拟机名字修改为node01，如图2-9所示。
图2-9 node01虚拟机
复制master虚拟机时，一定要确保master虚拟机是关闭的。
3）虚拟机上电，在弹出的对话框中选择“我已复制该虚拟机”，如图2-10所示。
图2-10 node01虚拟机复制对话框
（2）修改操作系统配置
1）登录node01，修改主机名，命令如下。
2）编辑ifcfg-ens160文件，命令如下。
3）修改IP地址如下。

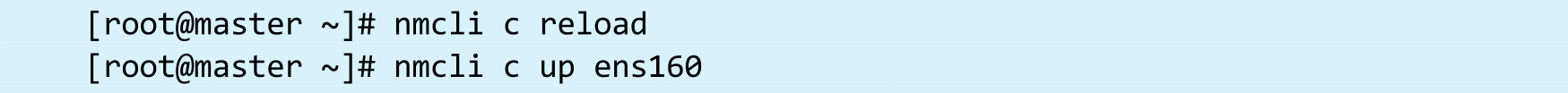

4）运行下面的命令，使得网络配置生效。
（3）重启操作系统
在master上重启操作系统的命令如下。
如果系统显示节点hostname为node01，则说明上述修改成功。
2.启动master

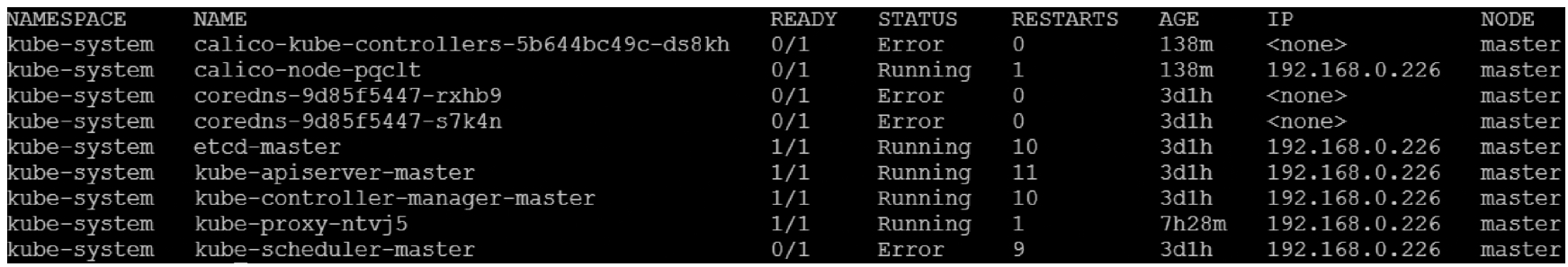

由于master节点前面用于复制虚拟机，是断电关闭的，现在给虚拟机master上电，来运行Kubernetes集群的Control plane。master启动后，Kubelet服务会自动启动，并启动相应的Pod和容器，之前的Pod网络也会自动初始化，如图2-11所示。因此，master重启是不需要再次运行“kubeadm init”初始化的。
获取Pod信息，命令如下。
直到上述命令输出图2-11所示信息，才进入下一步操作。
图2-11 master节点Pod信息图
3.将node01加入到Kubernetes集群
要将node01加入Kubernetes，必须获得该Kubernetes的token（令牌），该token在kubeadminit时会打印在屏幕上，而且该token的默认有效期是24h，如果当时没有记下来，或者已经超时，可以使用下面的命令来获取token。

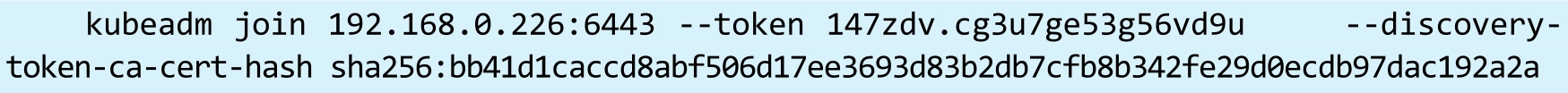

上面命令运行后，会输出token信息以及node加入Kubernetes的命令如下。
接下来将node01加入到Kubernetes，步骤如下。
（1）reset node01
运行上面的加入命令之前，先要对node01进行reset，这是因为node01是从master复制过来的，已经有Kubernetes的相关配置，但那些配置是用作Control Plane的，而现在node01的角色是Node，因此，要先重置这些设置，命令如下。注意，运行此命令时，master必须已经启动，Kubernetes已经运行。
reset命令必须在root用户下执行，根据提示选择y即可。
（2）将node01加入到Kubernetes

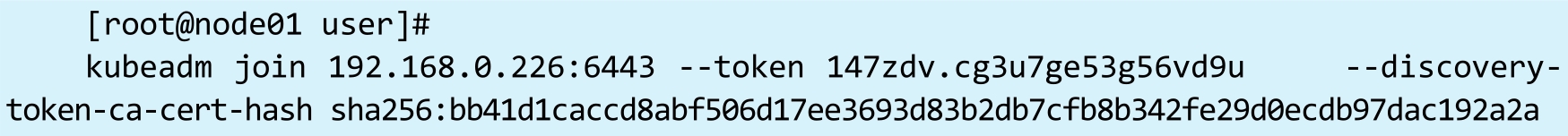

1）根据token时的提示信息，运行下面的命令。
2）如果系统输出以下信息，则说明node01已经加入到Kubernetes了。
3）也可以在master上运行下面的命令，查看Kubernetes中Node情况。

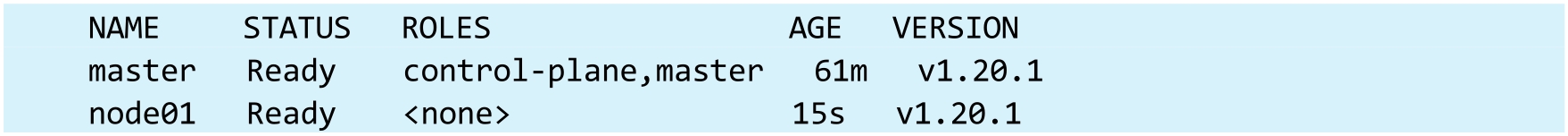

4）如果系统输出如下node01的相关信息，如图2-12所示，则说明node01已经成功加入Kubernetes集群。
图2-12 Kubernetes node信息图
至此已经成功构建了1个Node的Kubernetes集群。
4.查看node01上运行的Pod和Service
node01运行后，查看在该Node上运行的Pod，命令如下。
在node01上运行Pod如图2-13所示，即两个Calico网络相关的Pod，和一个kube-proxy的Pod。
图2-13 node01 Pod信息图

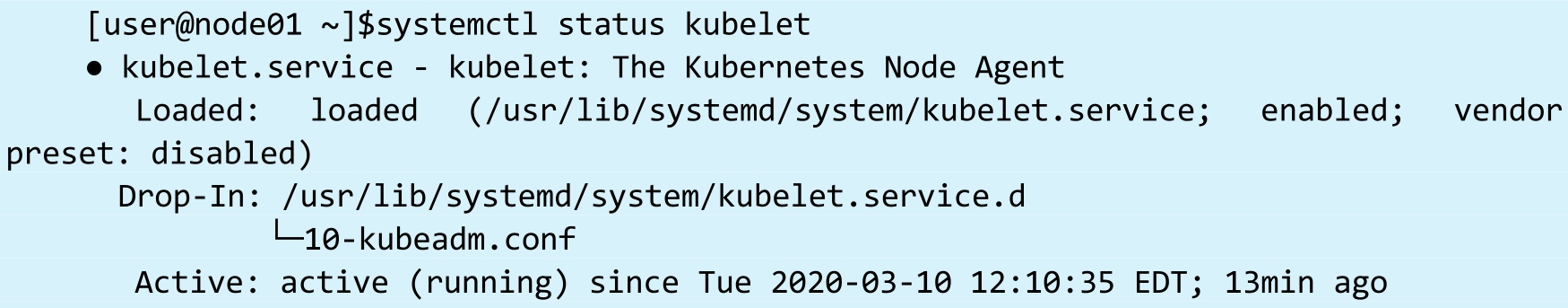

此外，在node01上还运行着kubelet服务，如下所示。
5.修改kube-proxy的proxy mode

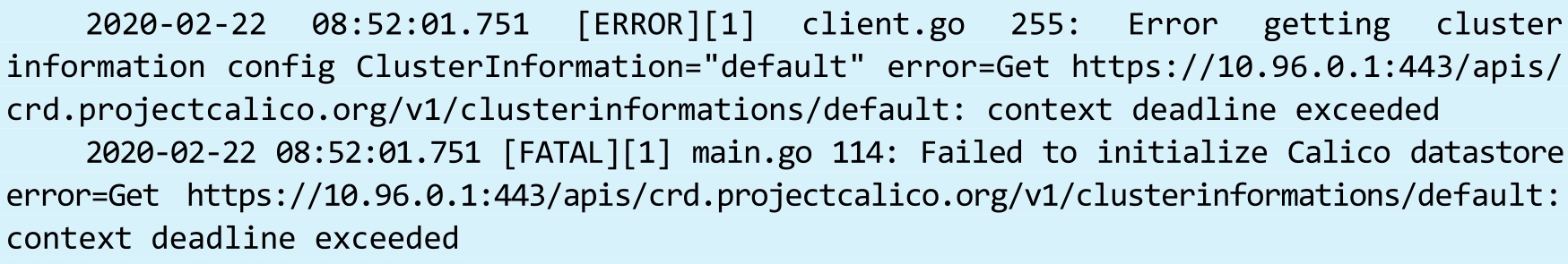

Kubernetes的kube-proxy支持iptables和ipvs两种模式，来实现Pod同集群内外的应用进行网络通信。其中ipvs mode的通信效率更高，又由于特定版本的Kubernetes（如v 1.17）中iptables mode所设置的iptables规则造成Pod无法同Kubernetes Service（10.96.0.1:443）进行网络通信，从而导致calico的calico-kube-controllers不能在Node上运行，其容器日志报错如下。
基于上述原因，本书此处将kube-proxy默认的proxy mode修改成ipvs proxy mode，具体步骤如下。
（1）编辑kube-proxy的配置
编辑kube-proxy的配置的命令如下，其中“kubectl edit”是编辑命令；cm是configmaps的缩写，它表示Kubernetes中的配置Resource，“cm kube-proxy”则表示kube-proxy的配置Resource；“-n kube-system”指定操作“kube-system namespace”中的Resource。
上述命令执行后，系统会打印kube-proxy的配置，在配置中搜索mode，如下所示。

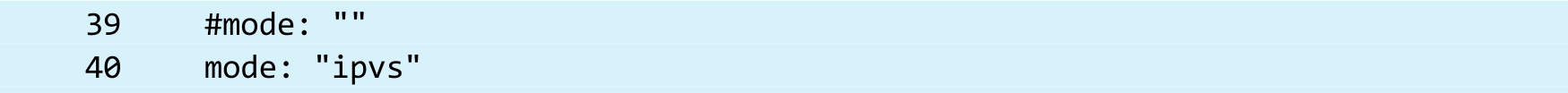

然后修改mode的值为ipvs，如下所示，保存退出。

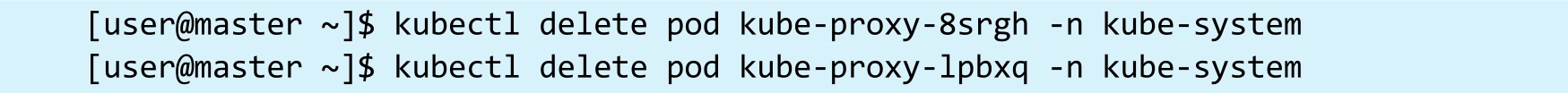

（2）删除Kubernetes中已有的kube-proxy Pod，命令如下。
（3）查看新启动的kube-proxy Pod信息
master和node01上的kubelet发现kube-proxy被删除后，会启动新的kube-proxy Pod，并加载新的配置。以master节点为例，可以使用下面的命令来查看kube-proxy Pod信息，其中，kube-proxy-47dzt是新启动的kube-proxy的Pod名字。
上述命令执行后，如果系统输出如下信息，则说明ipvs mode设置成功。
6.创建Pod
接下来创建一个简单的Pod来测试Kubernetes的基本功能。该Pod包含一个nginx容器，具体创建命令如下，其中“kubectl create deployment”表示创建一个Deployment，通过Deployment来创建Pod；nginx是Deploy的名字；--image=nginx指定Pod中容器镜像的名字为nginx。

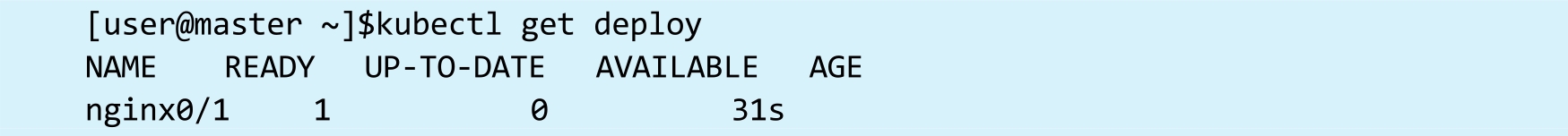

上述命令会创建一个名字为nginx的Deployment，如下所示。

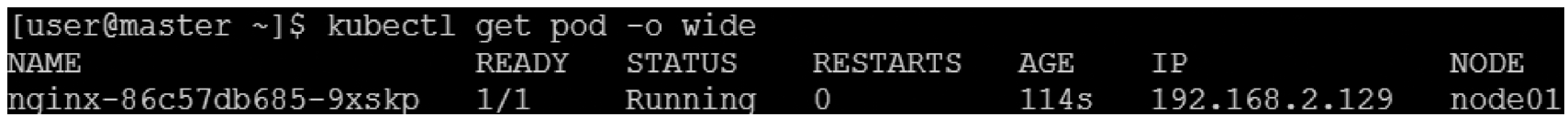

上述命令还会创建以nginx开头的Pod，如图2-14所示，该Pod位于node01之上，其Pod IP为192.168.2.129。
图2-14 nginx Pod信息图
在master上用curl命令来模拟访问Pod，命令如下。
如果系统输出“Welcome to nginx!”，如下所示，则说明Pod nginx运行成功。
7.总结
至此Kubernetes集群构建完成，它由一个Control Plane节点（master）和一个Node节点（node01）组成。在构建顺序上，先在master节点上安装kubeadm；然后由kubeadm来初始化Kubernetes集群；然后再复制master节点为node01节点，对node01节点配置后，使用kubeadm将node01加入到Kubernetes集群；最后创建一个包含nginx服务器的Deployment来验证Kubernetes是否正常工作。上述构建步骤涉及诸多Linux操作，容易出错，其中即时验证是降低出错概率的好方法。
