4-4 拆分色彩通道

4-4-1 拆分BGR图像的通道

OpenCV提供的 split( ) 函数可以拆分BGR图像对象的色彩通道，成为 B 通道 图像对象、 G 通道 图像对象和 R 通道 图像对象，语法如下：

     blue, green, red = cv2.split（bgr_image）

上述参数 bgr_image 是BGR图像对象，等号左边 blue, green, red 内容分别如下：

blue ：返回 B 通道图像对象。

green ：返回 G 通道图像对象。

red ：返回 R 通道图像对象。

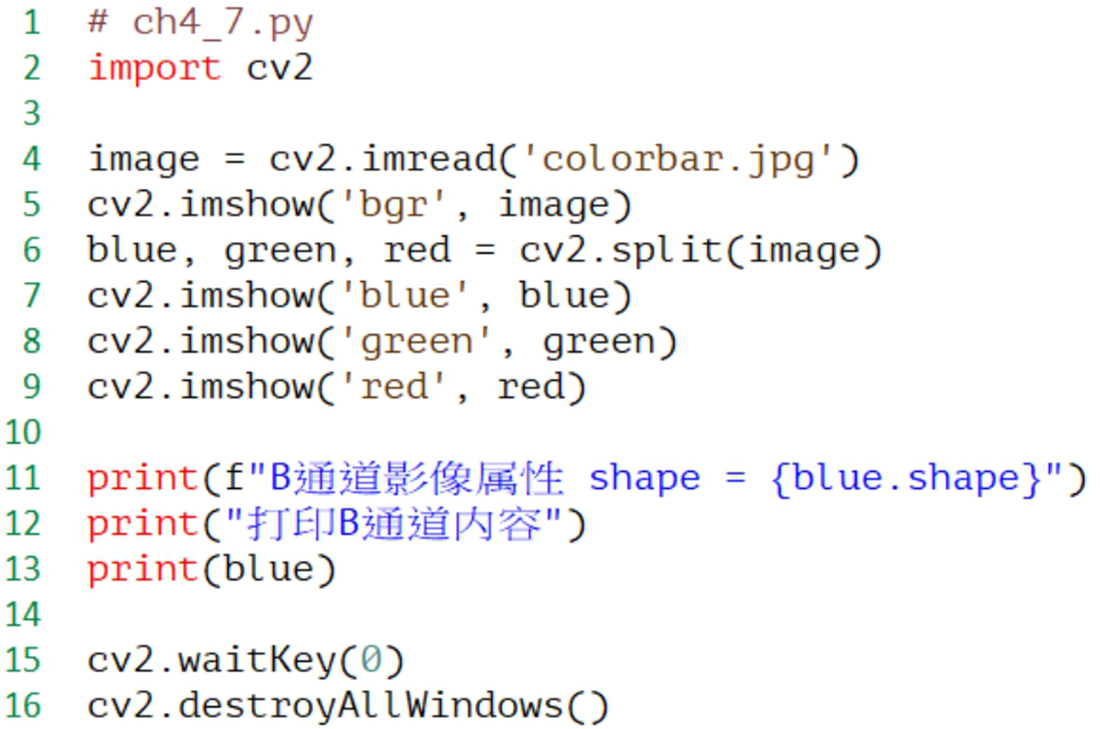

程序实例 ch4_7.py： 有一幅图像colorbar.jpg，如下图所示，请分别显示此图像以及所拆分的通道图像。

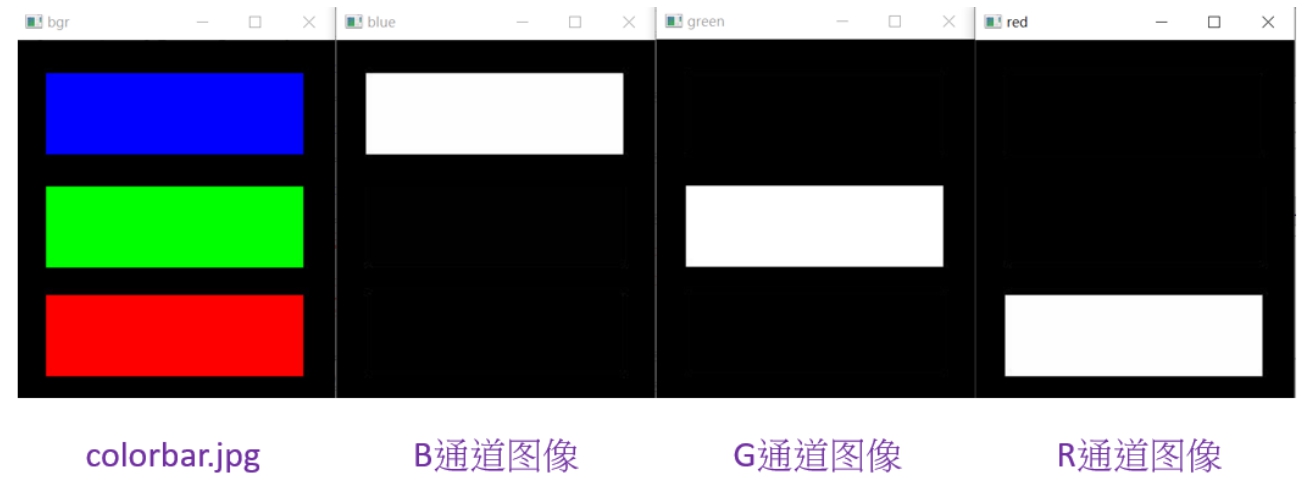

执行结果

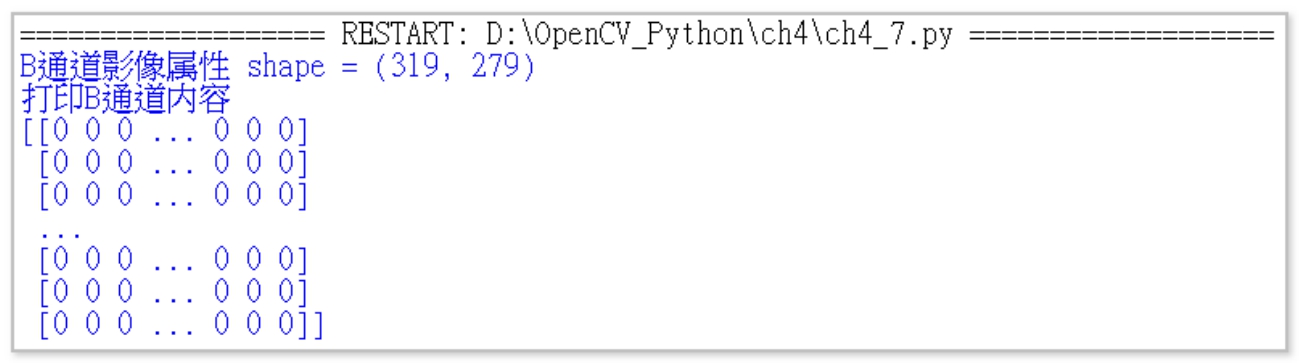

读者可能觉得奇怪，为何拆分出来的通道颜色已经失去了原先的蓝色、绿色、红色，这是因为拆分出来的B、G、R是单通道（可以从第11行的打印B通道属性结果得知是单通道），第13行可以得到B通道内容是255，所以得到的通道图像是白色。至于G通道与R通道概念可以以此类推。

注 ：因为打印结果只显示左右各3字节的值，所以无法看到此通道内容值是255。

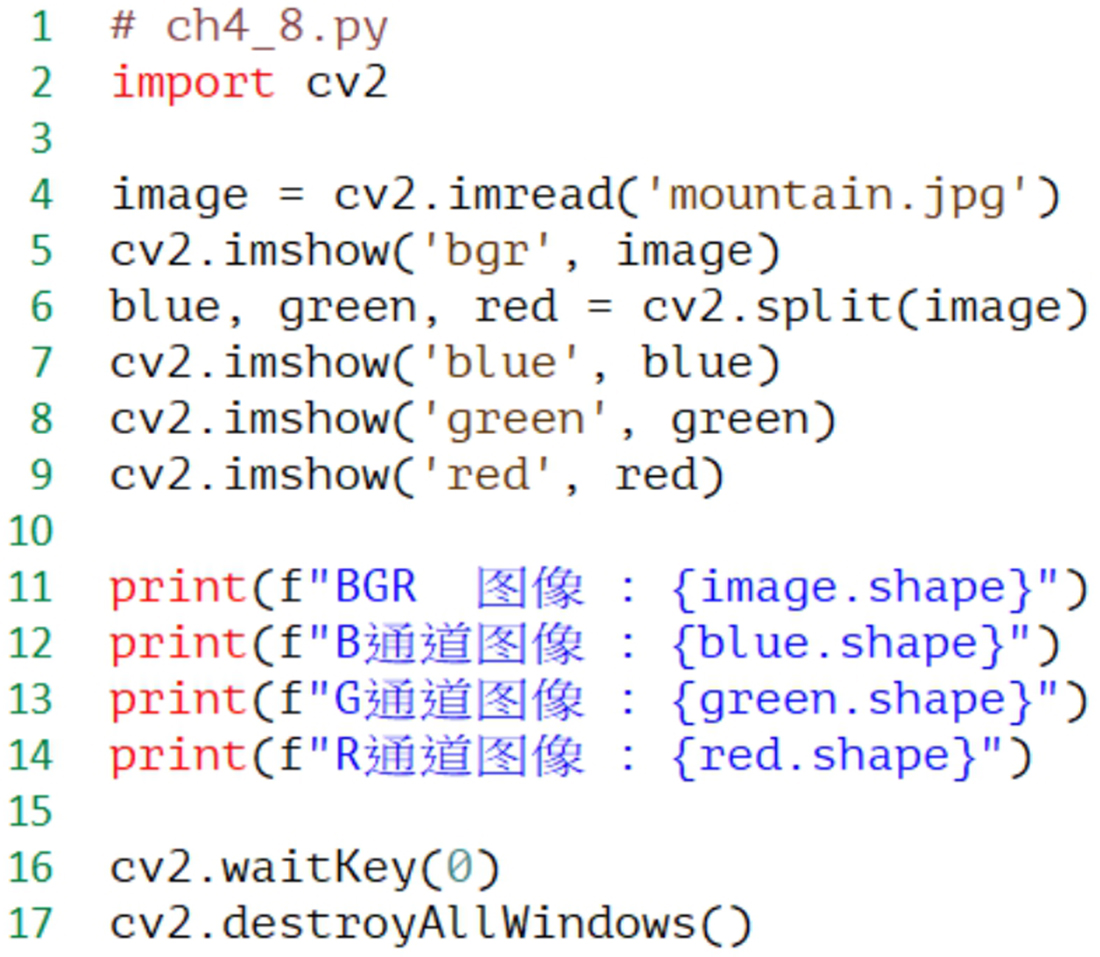

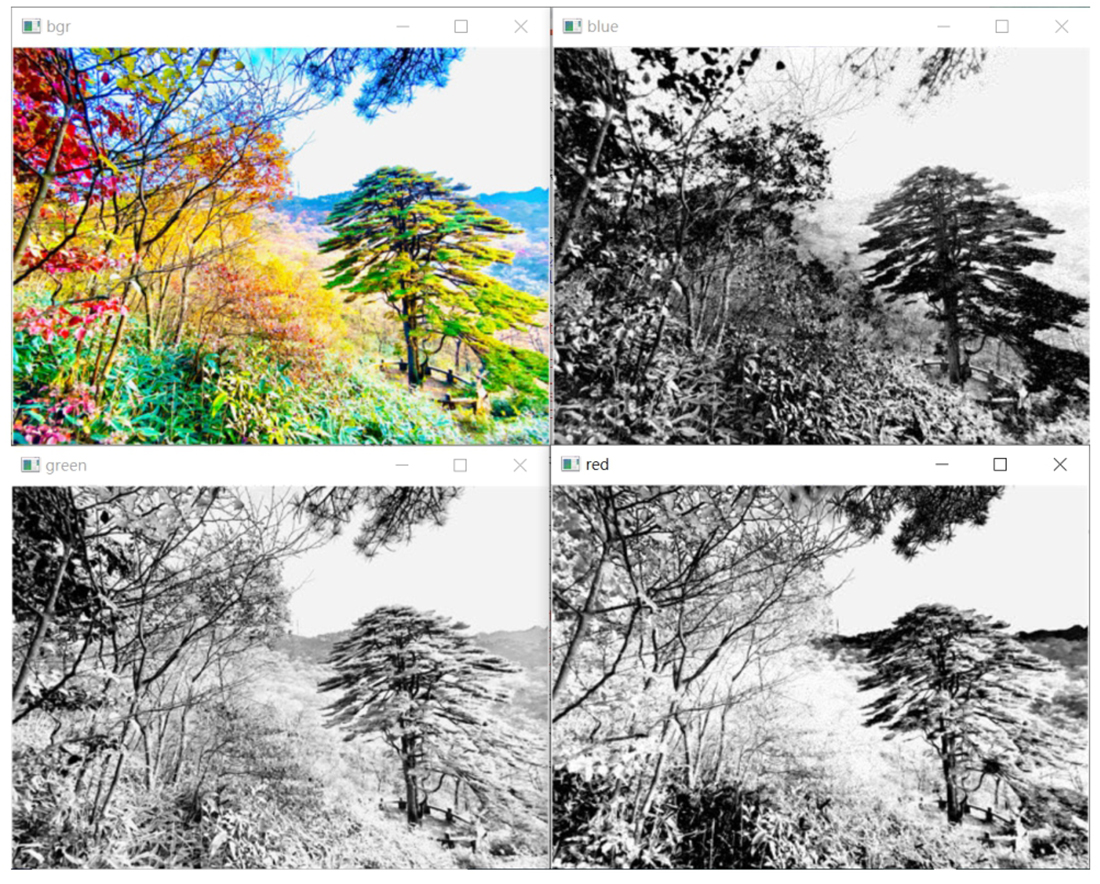

程序实例 ch4_8.py： 使用mountain.jpg取代colorbar.jpg，重新设计ch4_7.py，这个实例同时验证所拆分的图像是单通道，所得图像以灰度显示。

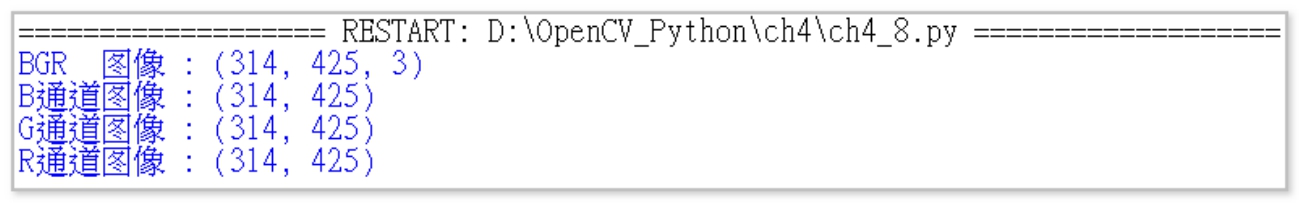

执行结果 从下列内容可以看出BGR图像是3个通道，其他皆是1个通道。

上述B、G、R通道图像由于是单通道，所以结果呈现灰度显示。同时因为通道值的内容不同，所以呈现不同的灰度效果。

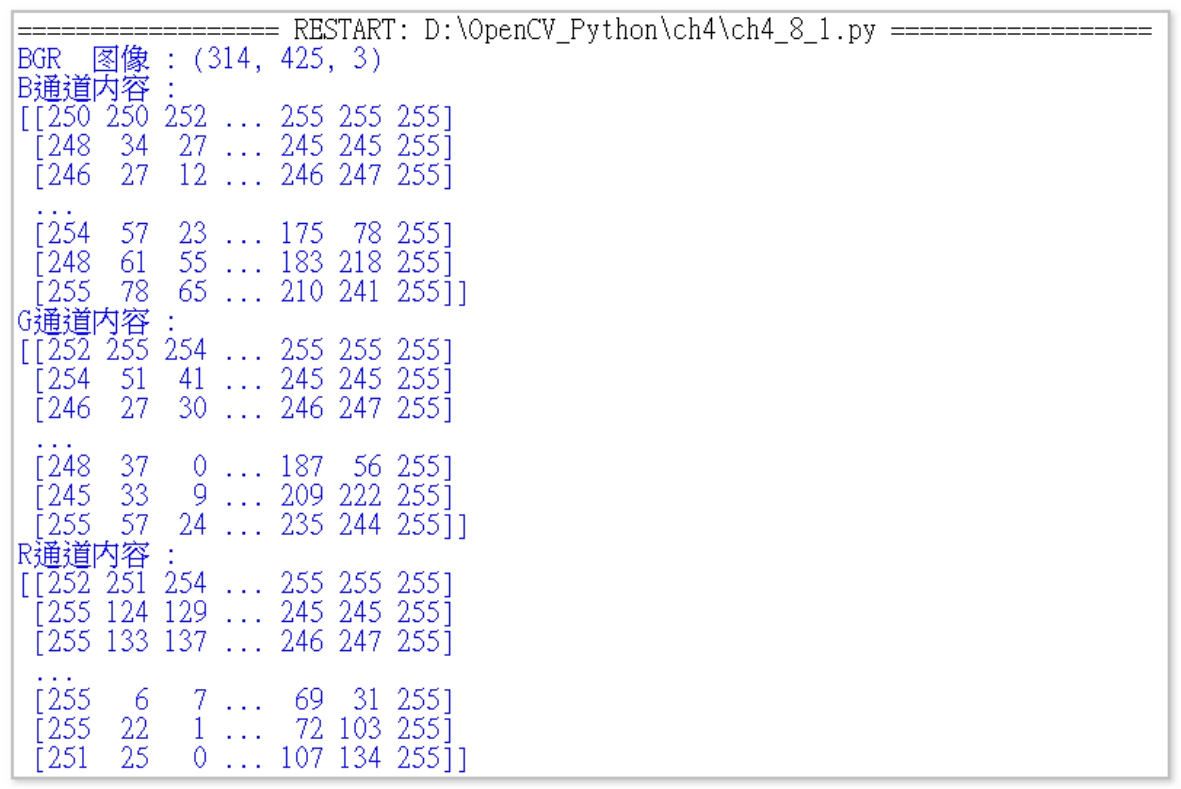

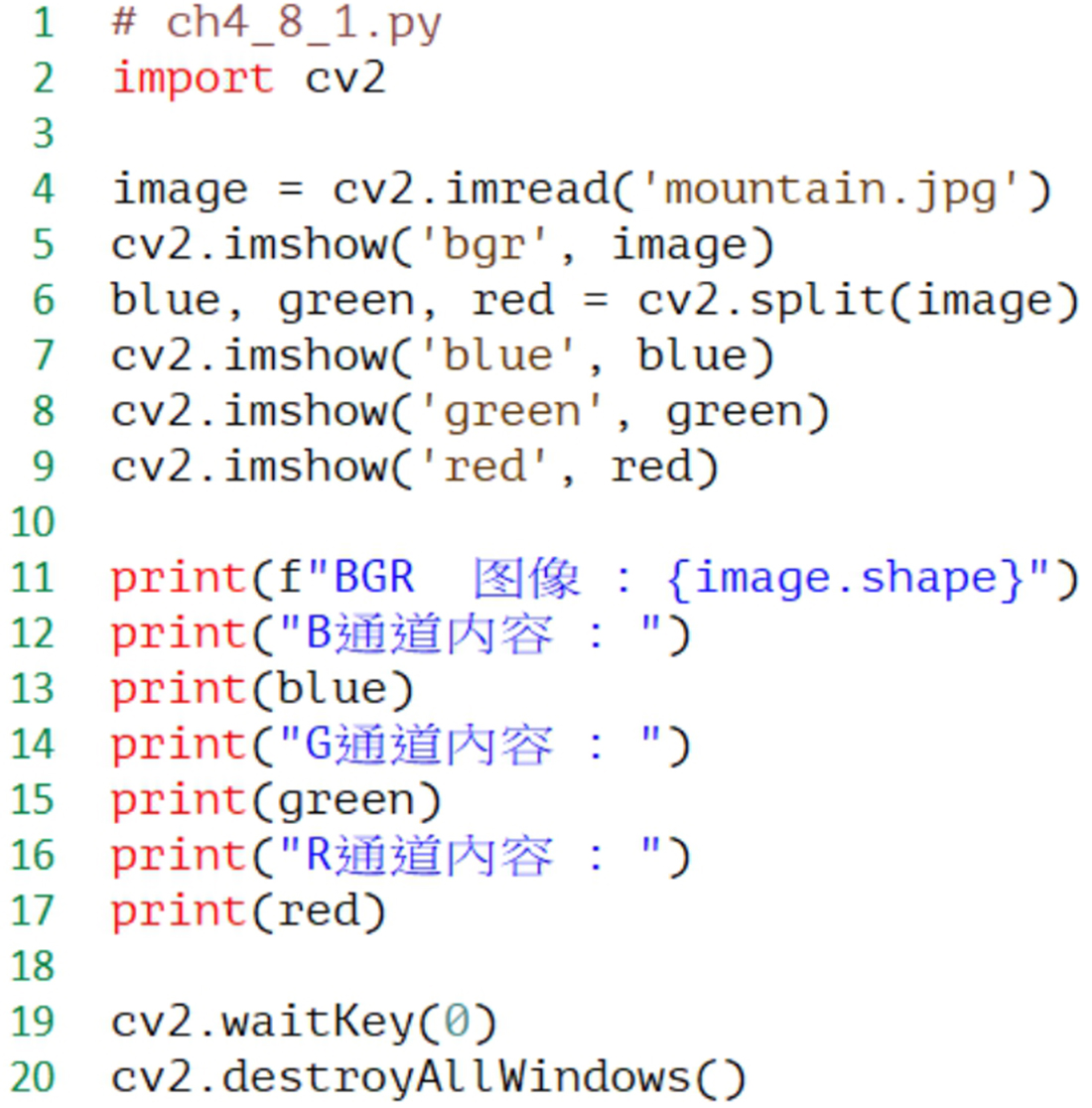

程序实例 ch4_8_1.py： 验证BGR通道有不同的内容，因此图像呈现不同的灰度效果。

执行结果 省略绘制图像，只显示B、G、R通道内容。

4-4-2 拆分HSV图像的通道

OpenCV提供的 split( ) 函数也可以拆分HSV图像对象的色彩通道，成为 Hue 通道 图像对象、 Saturation 通道 图像对象和 Value 通道 图像对象，语法如下：

     hue, saturation, value = cv2.split（hsv_image）    # 参数是HSV图像对象

上述相关语法可以参考4-4-1节。

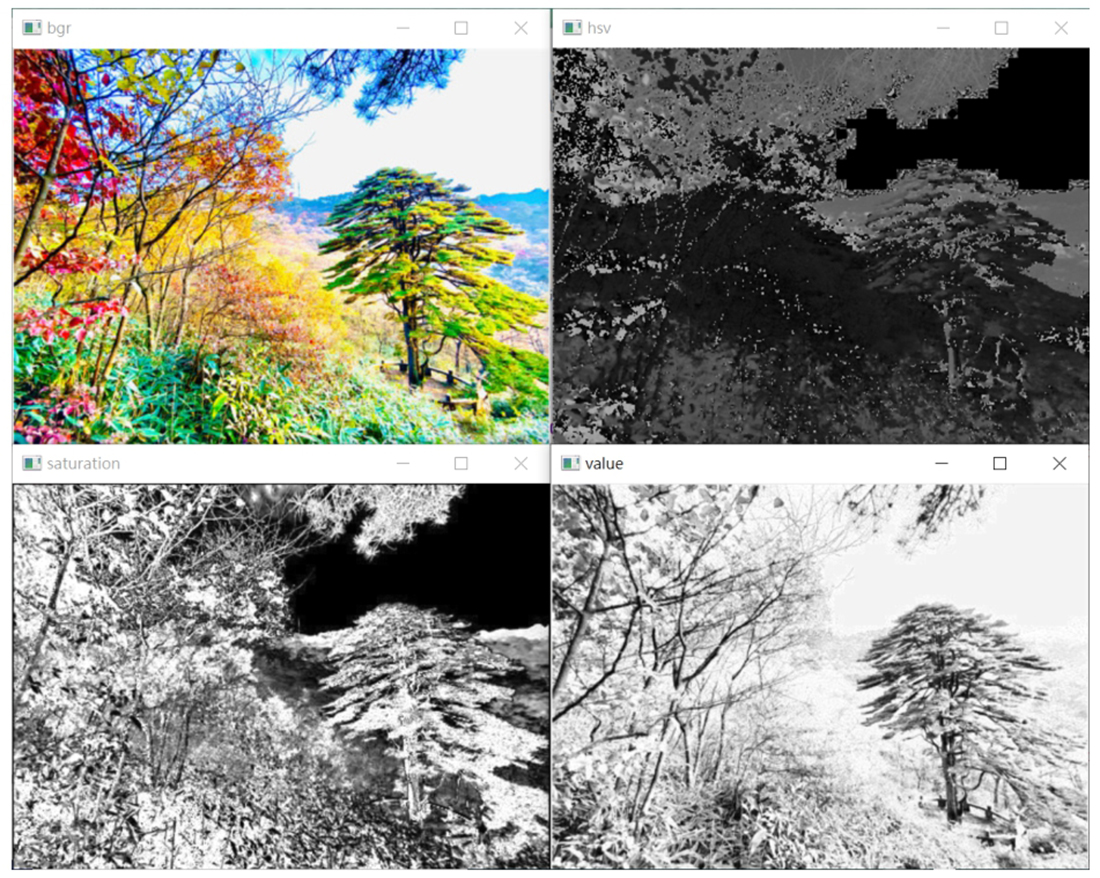

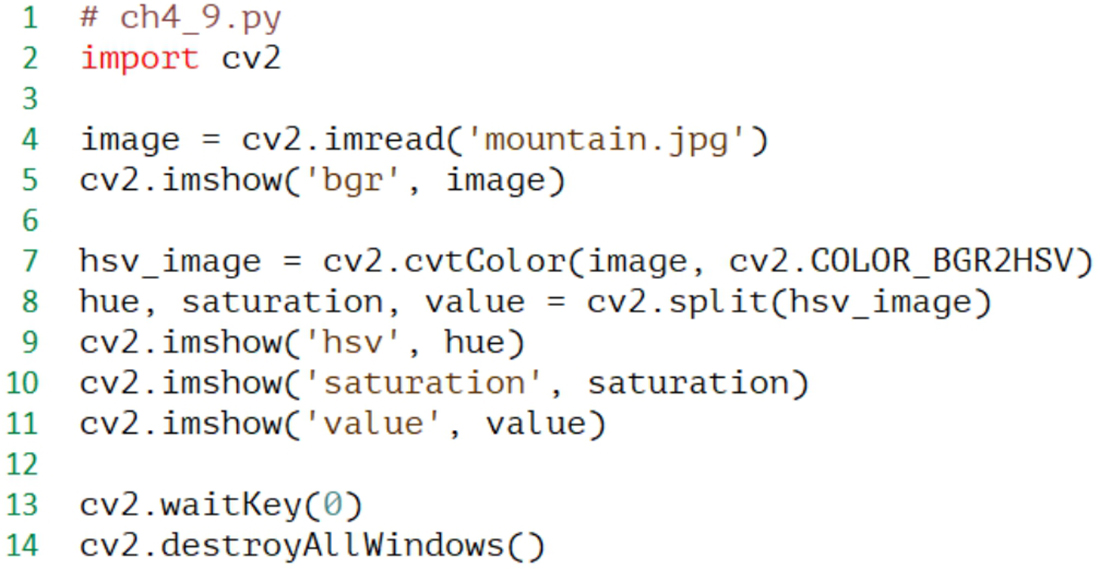

程序实例 ch4_9.py： 打印mountain.jpg，然后将此BGR图像对象转换成HSV图像对象，然后拆分HSV图像对象，最后列出拆分后的 Hue 通道图像对象、 Saturation 通道图像对象、 Value 通道图像对象。
