本节针对Origin为图形和数据分析提供的工作簿（Books）窗口、矩阵簿（MBooks）窗口、绘图（Graphs）窗口等多种子窗口类型分别进行介绍。
工作簿窗口是Origin最基本的子窗口，其主要功能是存放和组织Origin中的数据，并利用这些数据进行导入、录入、转换、统计和分析，最终将这些数据用于作图。除特殊情况外，图形与数据具有一一对应的关系。

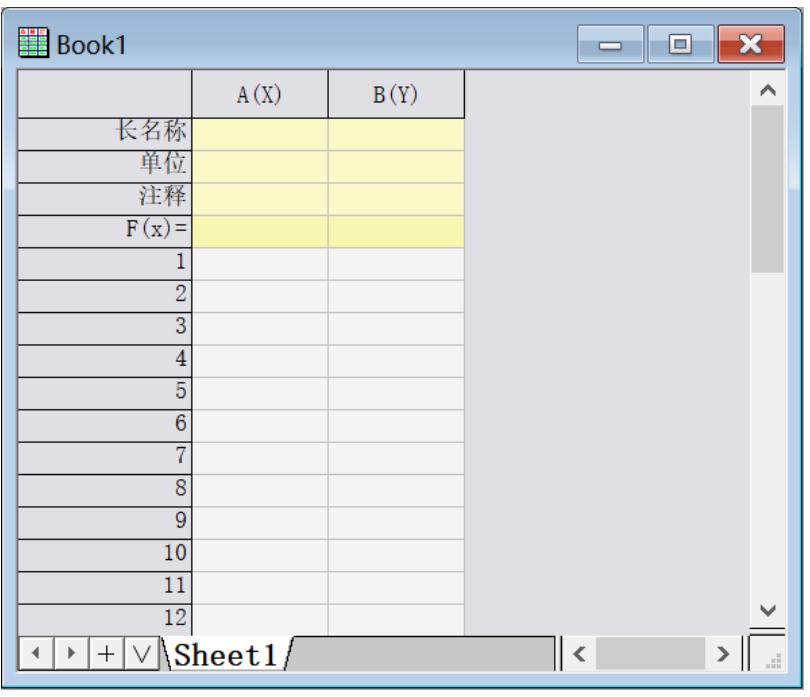

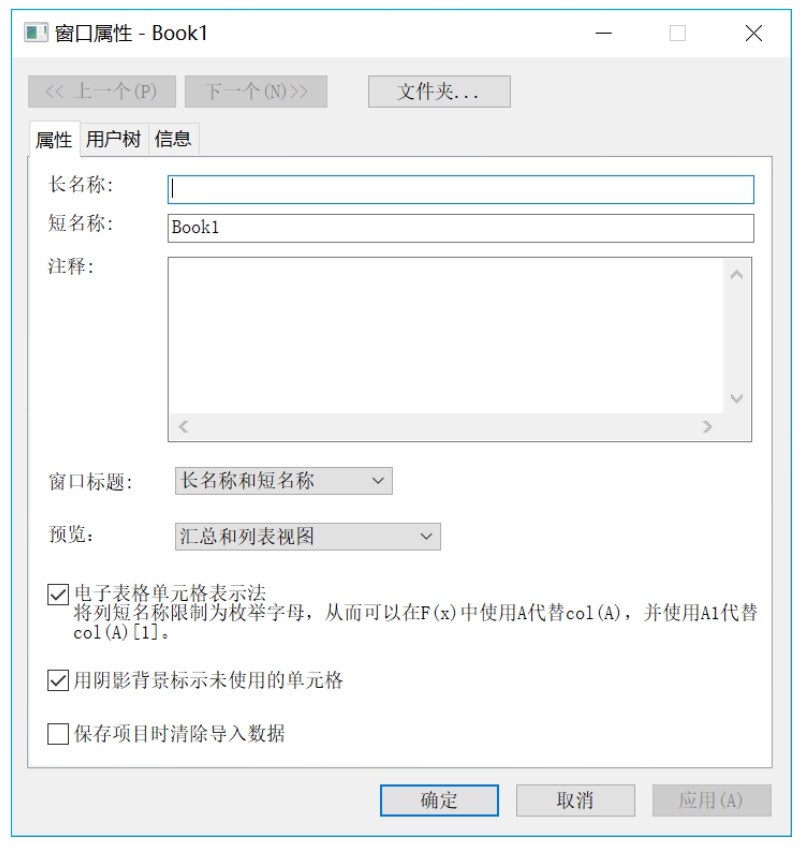

首次启动Origin后看到的第一个窗口就是工作簿窗口，如图1-21所示。默认的工作簿标题是Book1，在标题栏中右击，在弹出的快捷菜单中选择“属性”命令，此时会弹出“窗口属性”对话框，在该对话框中可以修改窗口的名称，如图1-22所示。
图1-21 工作簿窗口
工作簿中存放数据的表格称为工作表，工作表窗口最上边一行为标题栏，A、B等是数据列的名称，X和Y是数据列的属性，其中，X表示该列的自变量，Y表示该列的因变量。

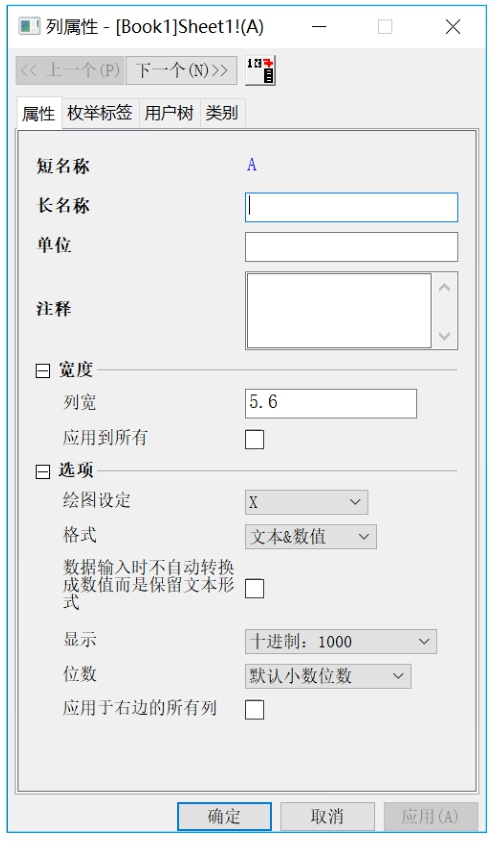

双击数据列的标题栏可以打开如图1-23所示的“列属性”对话框，通过改变参数设置，可以在表头加入名称、单位、注释或其他特性。
图1-22 “窗口属性”对话框
图1-23 “列属性”对话框
工作表中的数据可直接输入，也可以从外部文件中导入或者通过编辑公式换算获得，最后通过选取工作表中的列完成绘图。
图形窗口是Origin中最为重要的窗口，相当于图形编辑器，是把实验数据转变成科学图形并进行分析的空间，用于图形的绘制和修改。

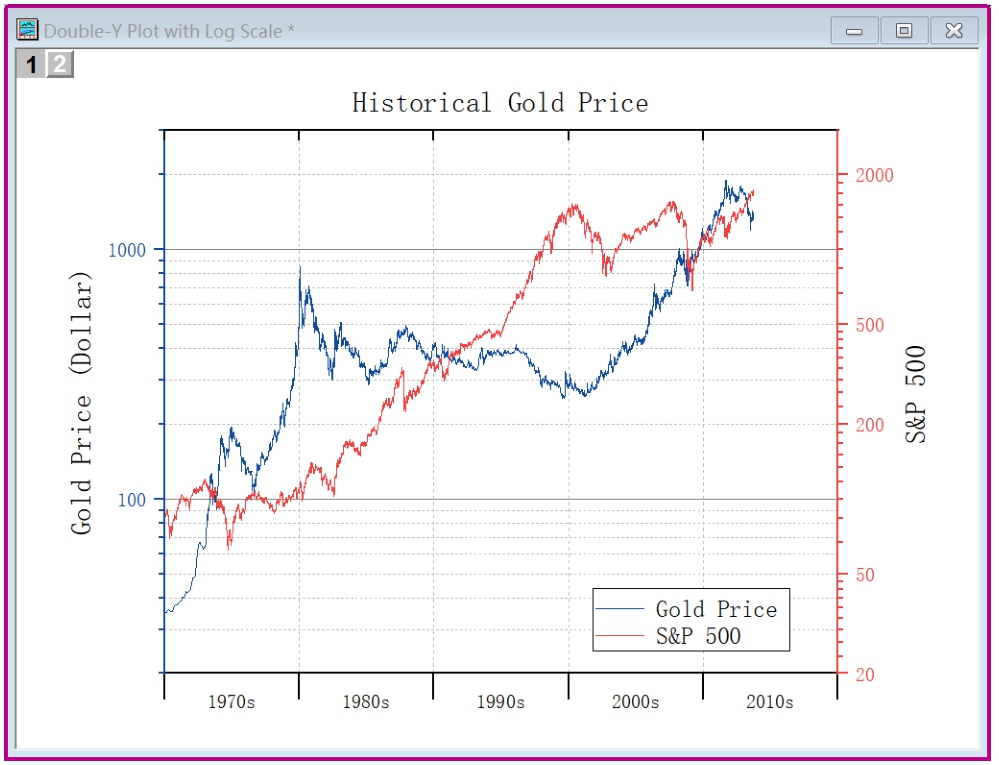

一个图形窗口由一个或者多个图层组成，默认的图形窗口拥有第1个图层。每一个图形窗口都对应着一个可编辑的页面，可包含多个图层、多个轴、注释及数据标注等图形对象。如图1-24所示为一个具有2个图层的典型图形窗口。作图过程分为先选中数据后执行作图命令，或先执行作图命令后选择数据两种绘图方式。
图1-24 多图层图形窗口

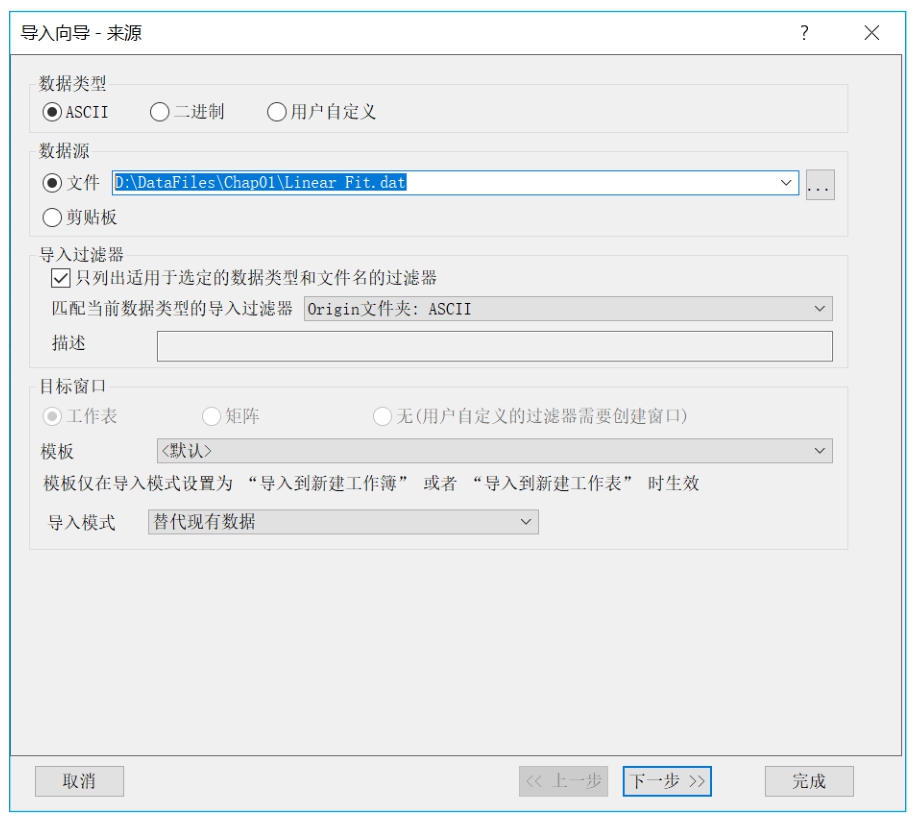

步骤01 进入Origin后，执行菜单栏中的“数据”→“从文件导入”→“导入向导”命令，在弹出的“导入向导-来源”对话框中选择要导入的数据文件Linear Fit.dat，如图1-25所示。

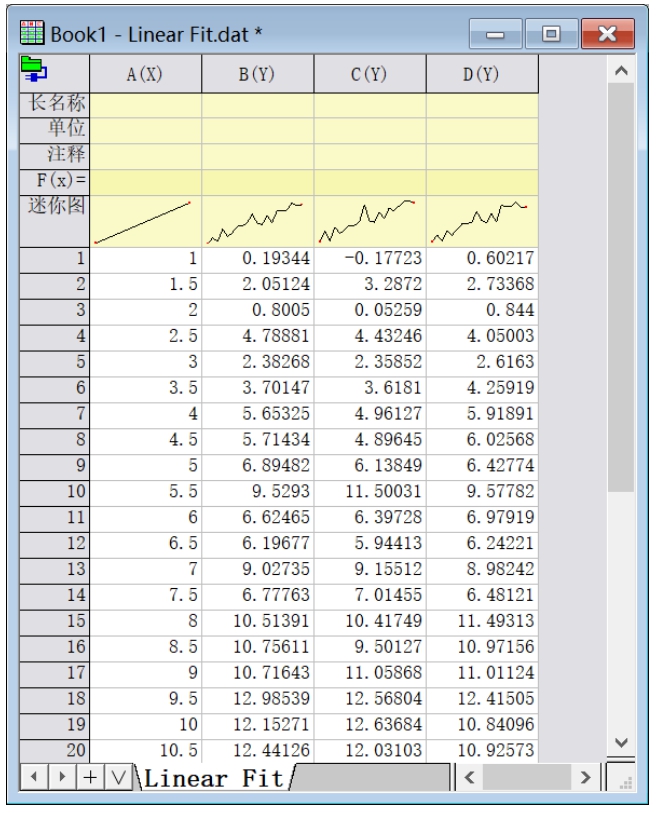

步骤02 单击“完成”按钮，完成数据的导入，导入后的工作簿窗口如图1-26所示。
图1-25 “导入向导-来源”对话框
图1-26 数据工作表

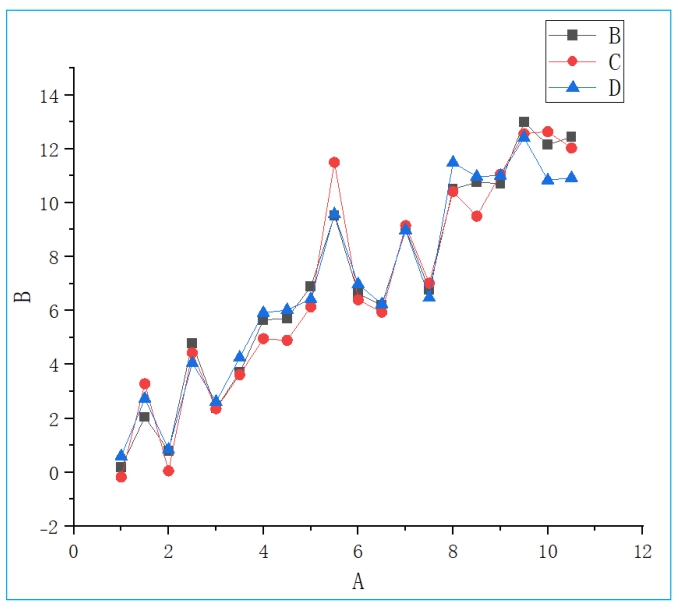

步骤03 按住鼠标拖动，依次选中工作簿中的4列数据，执行菜单栏中的“绘图”→“基础2D图”命令，在展开的绘图模板中选择绘图方式为“点线图”模板绘图，此时即可弹出图形窗口，并出现绘制的点线图，如图1-27所示。
图1-27 绘制的点线图
说明
也可以直接单击“2D图形”工具栏中的
（点线图）按钮绘图。
步骤01 使用上面的工作表数据，在未选中数据的情况下，直接执行菜单栏中的“绘图”→“基础2D图”→“点线图”命令，此时弹出“图表绘制：选择数据来绘制新图”对话框。

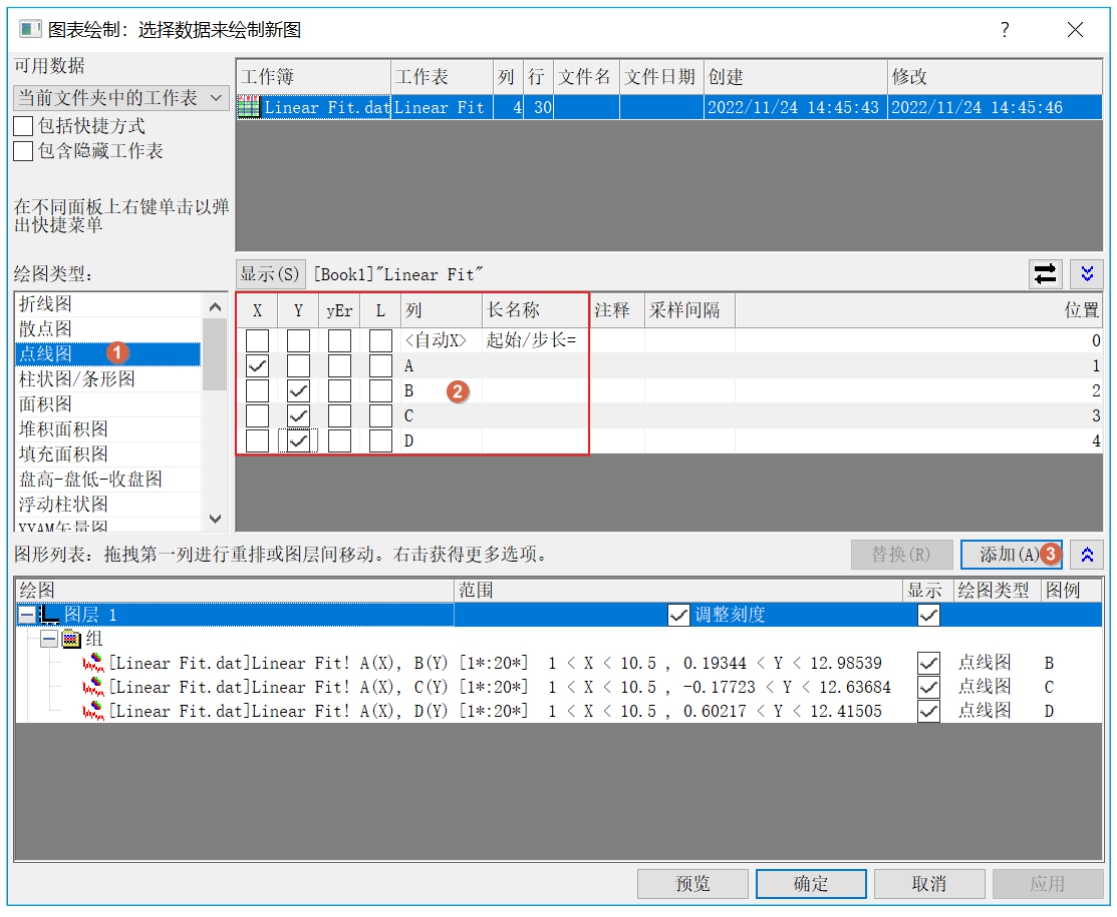

步骤02 在该对话框中进行如图1-28所示的设置，即勾选X下的复选框，表示将A列定义为X轴作为自变量，勾选Y下的复选框，表示将B、C、D列定义为Y轴作为因变量。
步骤03 单击“确定”按钮生成图形。由于有1个X值，3个Y值，因此得到的图中有3条曲线，如图1-28所示。
图1-28 绘图数据选取
系统默认只显示左、下两个坐标轴，右、上的两个坐标轴可在属性对话框中进行修改使之呈现，通过双击坐标轴可重新设定大小、间隔等参数，坐标轴名称也可双击进行修改，后文会进行介绍。
矩阵簿窗口与工作簿窗口相同，多工作表矩阵窗口也可以由多个矩阵数据表构成，是一种用来组织和存放数据的窗口。

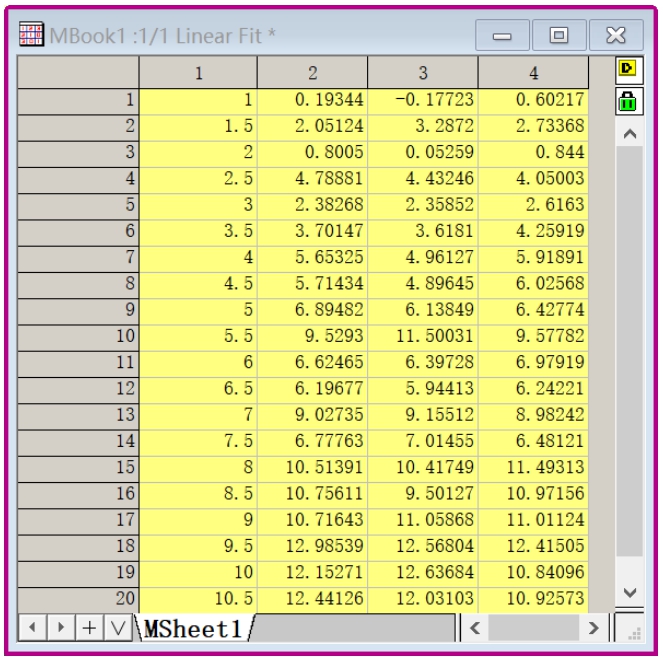

当新建一个矩阵簿窗口时，默认矩阵簿窗口和矩阵表分别以MBook1和MSheet1命名，其列标题和行标题分别用对应的数字表示，如图1-29所示。
图1-29 矩阵簿窗口
矩阵数据表没有显示X、Y数值，而是用特定的行和列来表示与X和Y坐标轴对应的Z值，可用来绘制等高线、3D图和三维表面图等。
矩阵的相关运算（如转置、求逆等）是通过“矩阵”菜单下的相关命令执行的，通过矩阵窗口可以直接输出各种三维图。

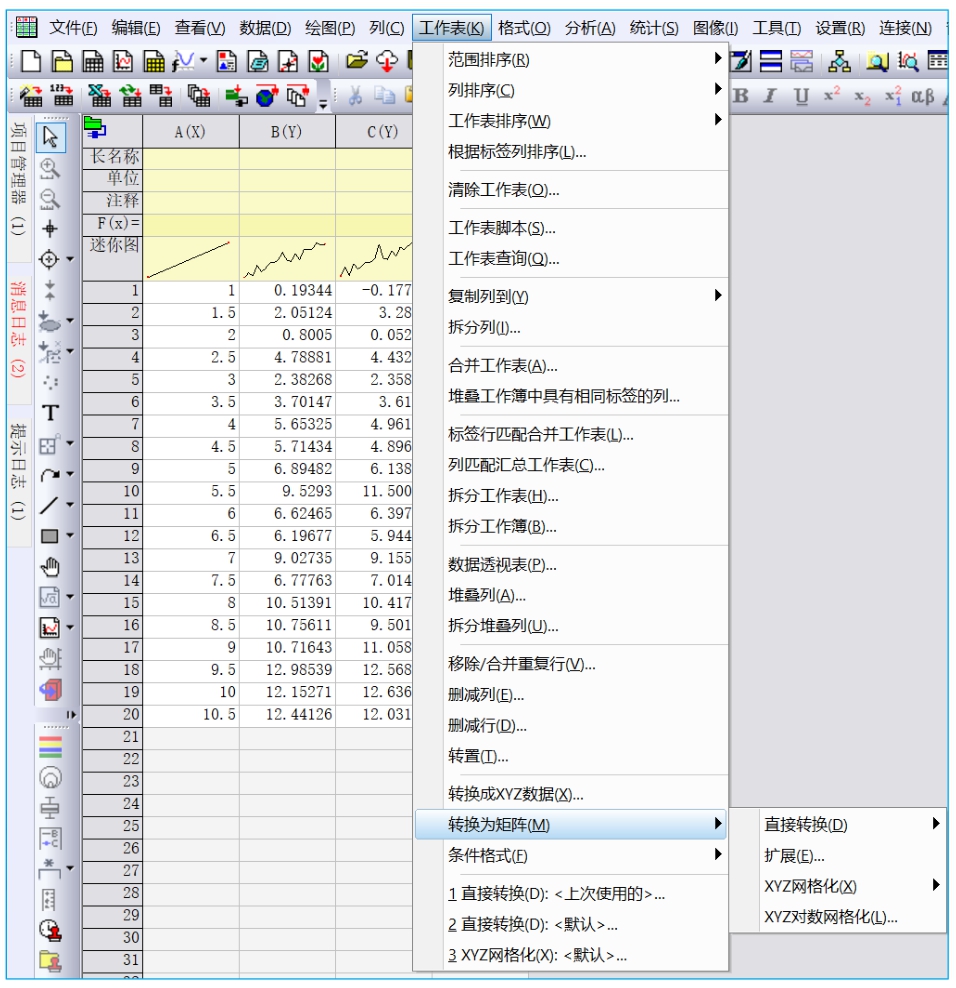

在Origin中可以将工作表转换为矩阵表，当工作表被激活时，执行菜单栏中“工作表”→“转换为矩阵”下的子菜单命令即可，如图1-30所示。
图1-30 工作表转换矩阵操作
布局窗口是用来将图形和工作簿结合起来进行展示的窗口。当需要在布局窗口展示图形和工作簿时，通过执行菜单栏中的“文件”→“新建”→“布局”命令，或单击“标准”工具栏中
（新建布局）按钮，即可在该项目文件中新建一个布局窗口。
在布局窗口里，工作簿、图形和其他文本都是目标的对象，除不能进行编辑外，添加、移动、改变大小等操作均可执行。通过对图形位置进行排列，自定义为版面布局设计后，可以采用PDF等格式输出。

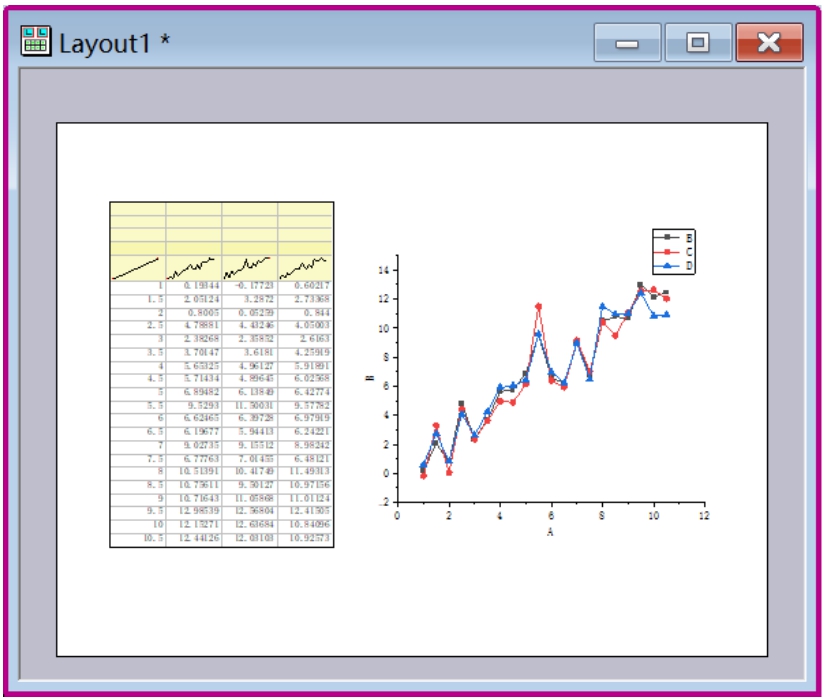

执行菜单中的“插入”→“图”或“工作表”命令，即可将图及工作表插入布局中，如图1-31所示为一个典型的具有图形、工作簿的版面设计窗口。
图1-31 版面设计窗口
记事本窗口是Origin用于记录用户使用过程的文本信息，它可以用于记录分析过程，与其他用户交换信息等。
跟Windows的记事本类似，记事本窗口的结果可以单独保存，也可以保存在项目文件里。单击“标准”工具栏中的

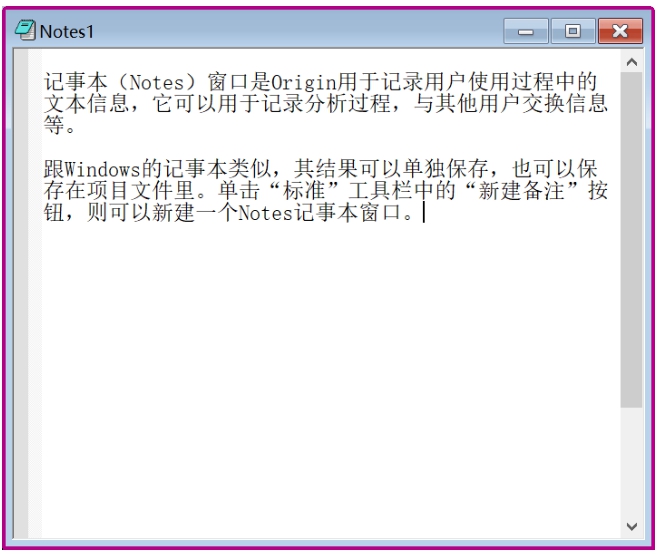

（新建备注）按钮，则可以新建一个记事本窗口，如图1-32所示。
图1-32 记事本窗口
