在前面介绍了Origin的基本界面后，本节对Origin中的基本概念进行简单介绍，包括图层、坐标轴、绘图属性、图例等。
在Origin中，图形的形式有很多种，但最基本的仍然是点、线、条三种基本图形。同一图形中，各个数据点可以对应一个或者多个坐标轴体系。

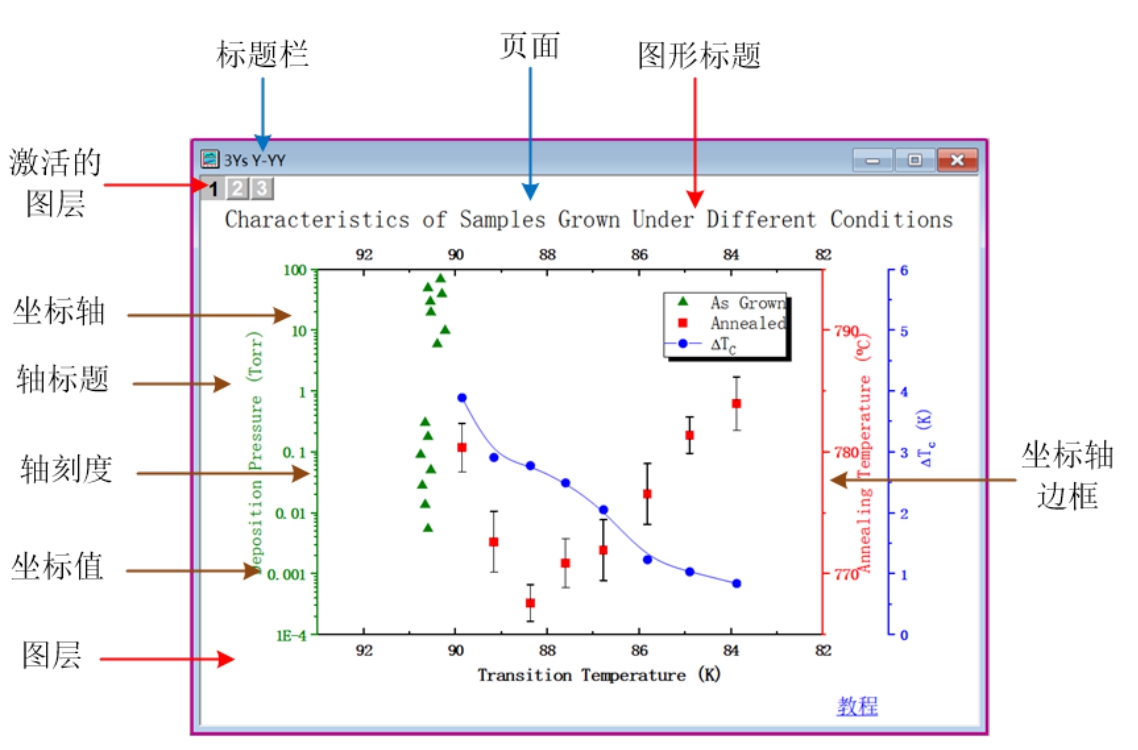

（1）图。每个图都由页面、图层、坐标轴、文本和数据相应的曲线构成，如图1-33所示。单层图包括一组XY坐标轴（三维图为XYZ坐标轴），一个或更多的数据图以及相应的文字和图形元素，一个图可包含多个层。
图1-33 Origin的图形窗口
（2）页面。每个图形窗口包含一个编辑页面，页面是作图的背景，包括一些必要的图形元素，如图层、数轴、文本和数据图等。图形窗口的每个页面最少包含一个图层。
（3）图层或层。一个典型的图层一般包括三个元素：坐标轴、数据图和相应的文字或图标。层与层之间可以建立链接关系，以便于管理。用户可以移动坐标轴、层或改变层的大小。当一个图形页面包含多个层时，对页面窗口的操作只能对应于活动层的。
（4）框架。对于二维图形，框架是由4个边框组成的矩形方框，每个边框就是坐标轴的位置（三维图的框架是在XYZ轴内的矩形区域）。框架独立于坐标轴，即使坐标轴是隐藏的，但其边框还是存在，执行“查看”→“显示”→“框架”命令可以显示／隐藏图层框架。
图层是Origin的图形窗口中的基本要素之一，它是由一组坐标轴组成的一个Origin对象，一个图形窗口至少有一个图层，图层的标记在图形窗口的左上角用数字显示，当前图层的标记以黑色显示。

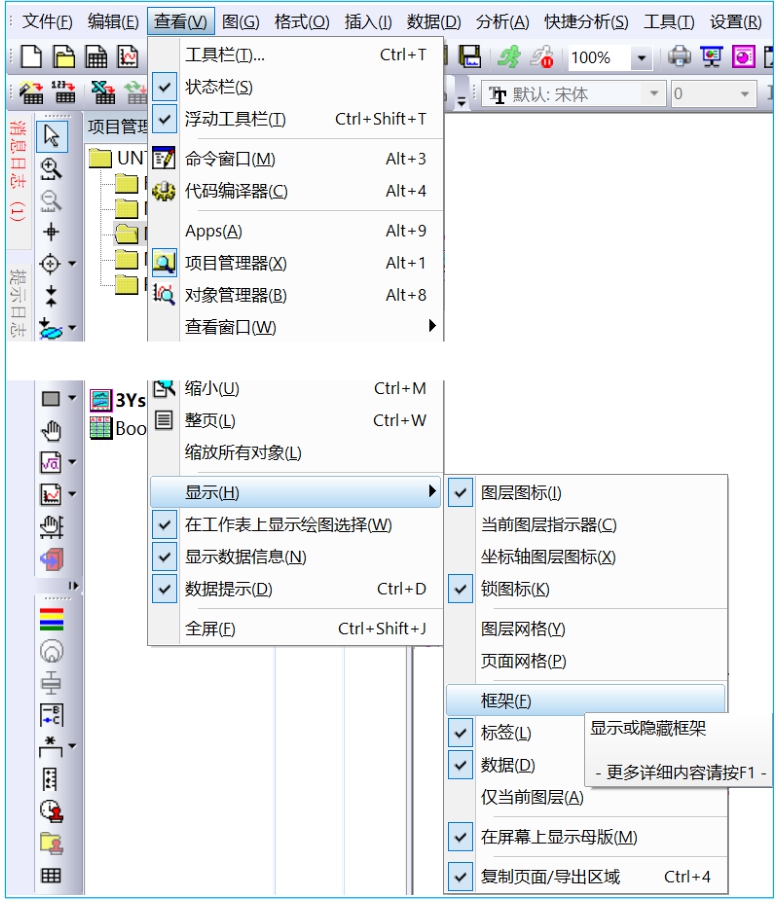

通过鼠标单击图层标记，可以选择当前的图层；通过执行菜单栏中的“查看”→“显示”→“图层图标”命令（见图1-34），可以显示或隐藏图层标记。在图形窗口中，对数据和对象的操作只能在当前图层中进行。

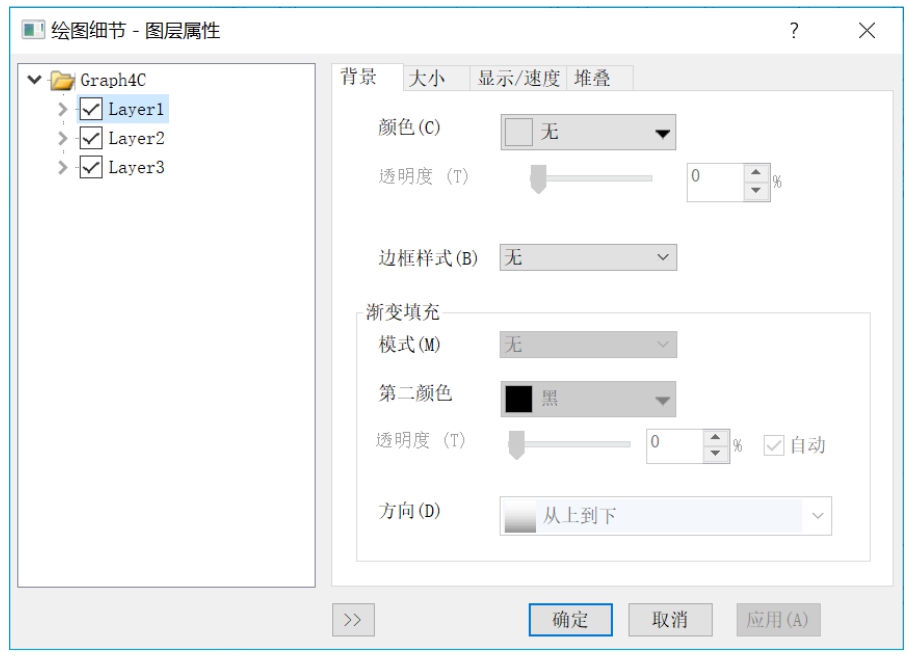

执行菜单栏中的“格式”→“图层属性”命令，打开如图1-35所示的“绘图细节-图层属性”对话框，通过该对话框可以设置和修改图形的各图层参数，例如，图层的背景和边框、图层的尺寸和大小、图层中坐标轴的显示等。
图1-34 选择菜单命令
对话框右边由“背景”“大小”和“显示／速度”等选项卡组成。选取其中相应的选项卡，可对当前选中的图层进行设置和修改。
在图形窗口添加新的图层的方式有：通过图层管理器添加图层、通过菜单添加图层、通过“图形”工具栏添加图层、通过“合并图表”对话框创建多层图形。
图1-35 “绘图细节-图层属性”对话框

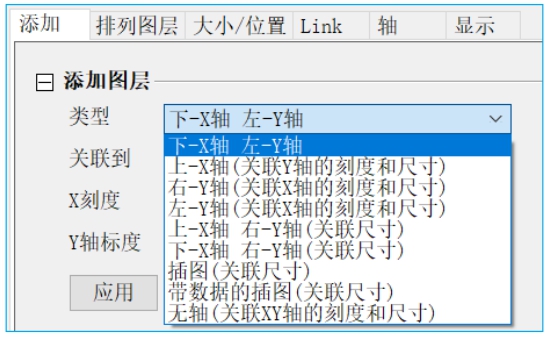

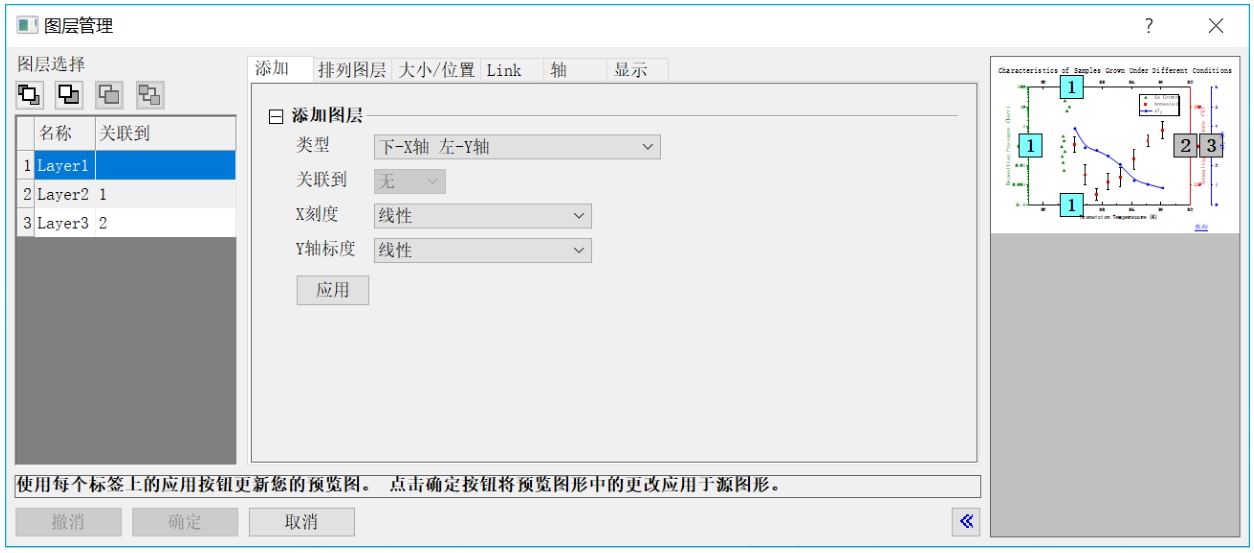

在原有的图形窗口上，执行菜单栏中的“图”→“图层管理”命令，可以打开如图1-36所示的“图层管理”对话框。在该对话框里面，可以添加新的图层，并可以设置与新建图层相关的信息。在“添加”选项卡中“类型”下拉选项中选择需要添加的图层元素即可，如图1-37所示。
图1-36 “图层管理”对话框
图1-37 “添加”选项卡中类型选项

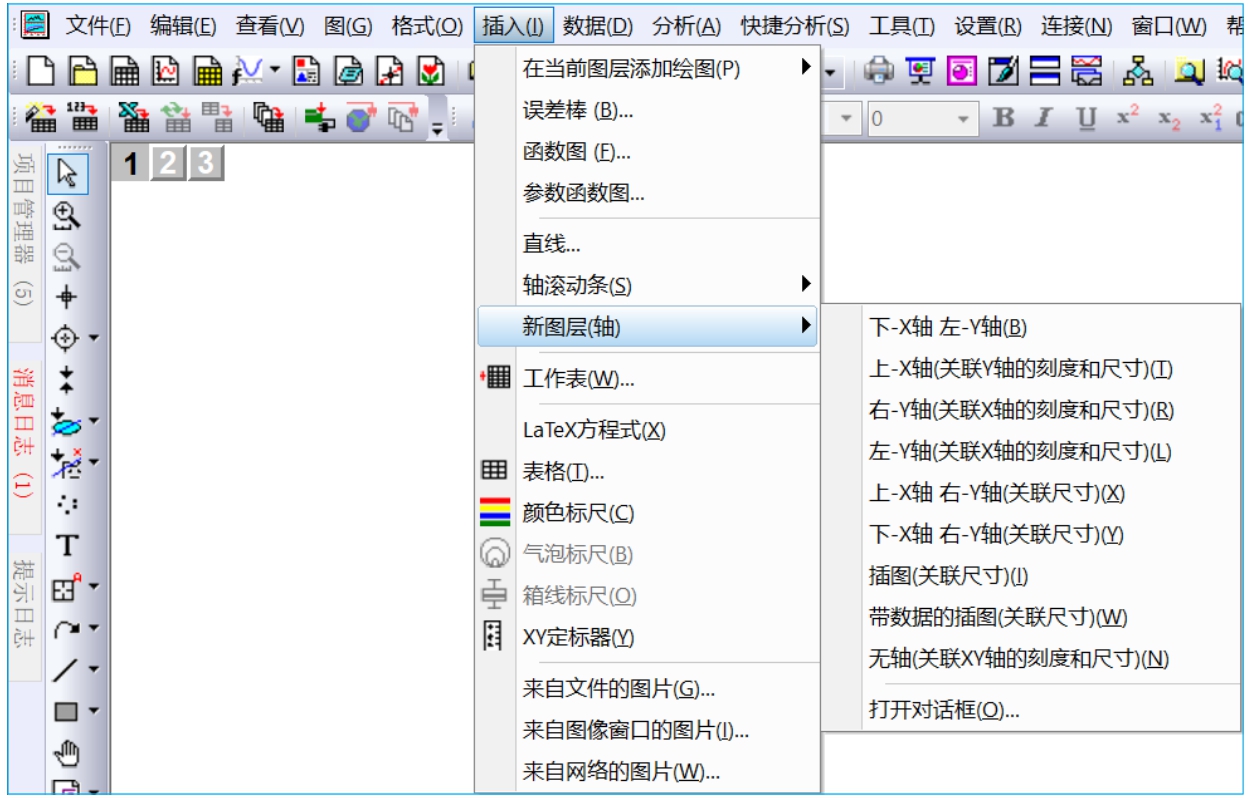

在激活图形窗口的情况下，执行菜单栏中的“插入”→“新图层（轴）”下的相关命令，可以直接在图形中添加包含相应坐标轴的图层，如图1-38所示。
图1-38 “新图层（轴）”下拉菜单

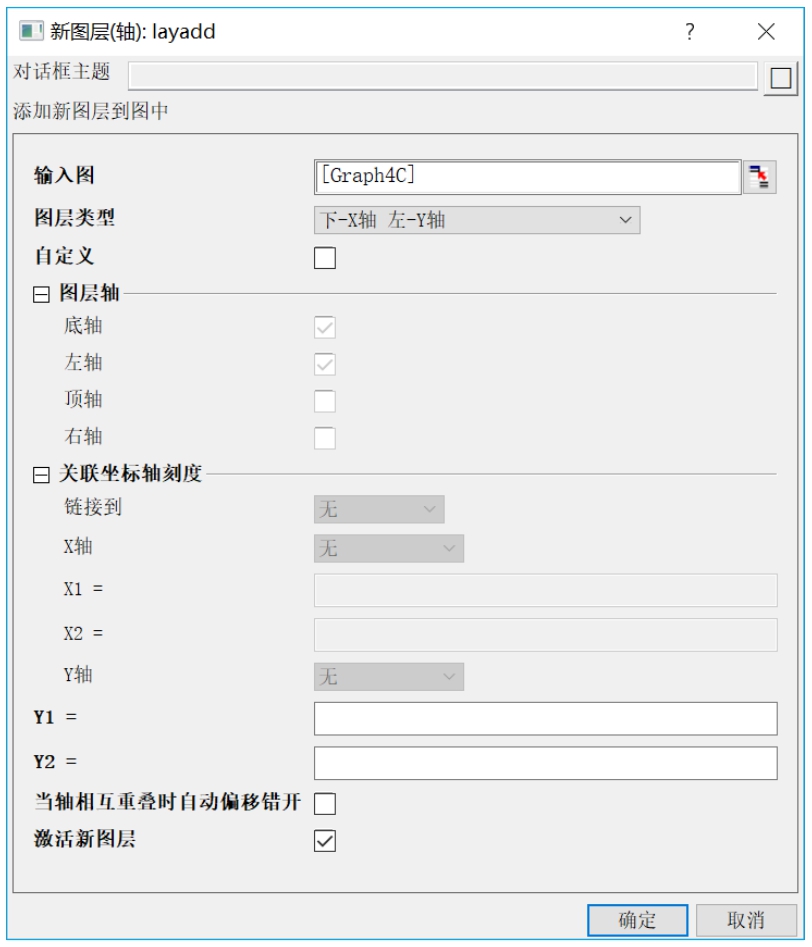

执行菜单栏中的“插入”→“新图层（轴）”→“打开对话框”命令，打开如图1-39所示的“新图层（轴）”对话框，在该对话框中勾选“自定义”复选框可以进行图层订制。
订制的内容包括图层轴、关联坐标轴刻度、X轴（设置X轴的链接方式）和Y轴下拉列表（设置Y轴的链接方式）。设置完毕之后单击“确定”按钮即可添加图层。
图1-39 “新图层（轴）”对话框

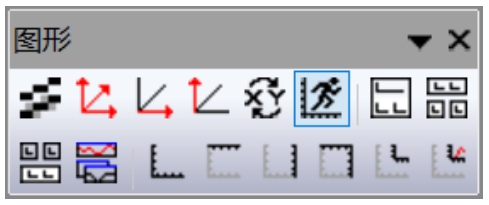

在“图形”工具栏中，也包含相应的添加图层的按钮，如图1-40所示。在图形窗口被选中的情况下，直接单击这些按钮即可添加图层。
图1-40 “图形”工具栏
（1）
（添加下-X轴 左-Y轴图层）：添加默认的包含底部X轴和左部Y轴的图层。
（2）
（添加上-X轴图层）：添加包含顶部X轴的图层。
（3）
（添加右-Y轴图层）：添加包含右部Y轴的图层。
（4）
（添加上-X轴 右-Y轴图层）：添加包含顶部X轴和右部Y轴的图层。
（5）
（添加嵌入图形）：在原有图形上插入小幅包含底部X轴和左部Y轴的图层。
（6）
（添加嵌入图形（含数据））：在原有图形上插入关联的包含顶部X轴和右部Y轴的嵌入图层。

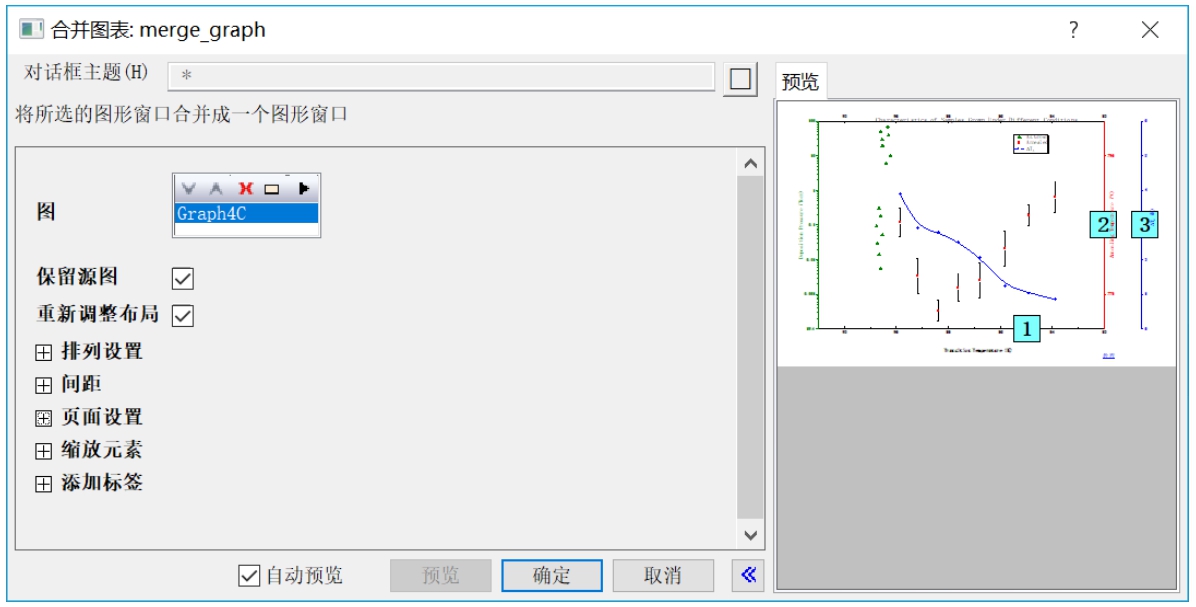

在当前图形窗口，执行菜单栏中的“图”→“合并图表”命令可以打开如图1-41所示的“合并图表”对话框。在该对话框中，可以将多个图形合并为一个多层图形，该方式对于制作复杂图形来说非常方便。
图1-41 “合并图表”对话框
在该对话框的右边是预览区域，参数设置后会即时反映在该预览图上。设置完成后，单击“确定”按钮即可生成多层图形。
Origin中的二维图层具有一个XY坐标轴系，在默认情况下仅显示底部X轴和左边Y轴，通过设置可完全显示4边的轴。Origin中的三维图层具有一个XYZ坐标轴系，与二维图坐标轴系相同，在默认的情况下不完全显示，通过设置可使6边轴完全显示。
在Origin中，坐标轴系是在“坐标轴”对话框中进行设置的。“坐标轴”对话框中的选项卡提供了强大的坐标轴编辑和设置功能，可以满足科技绘图的需要。

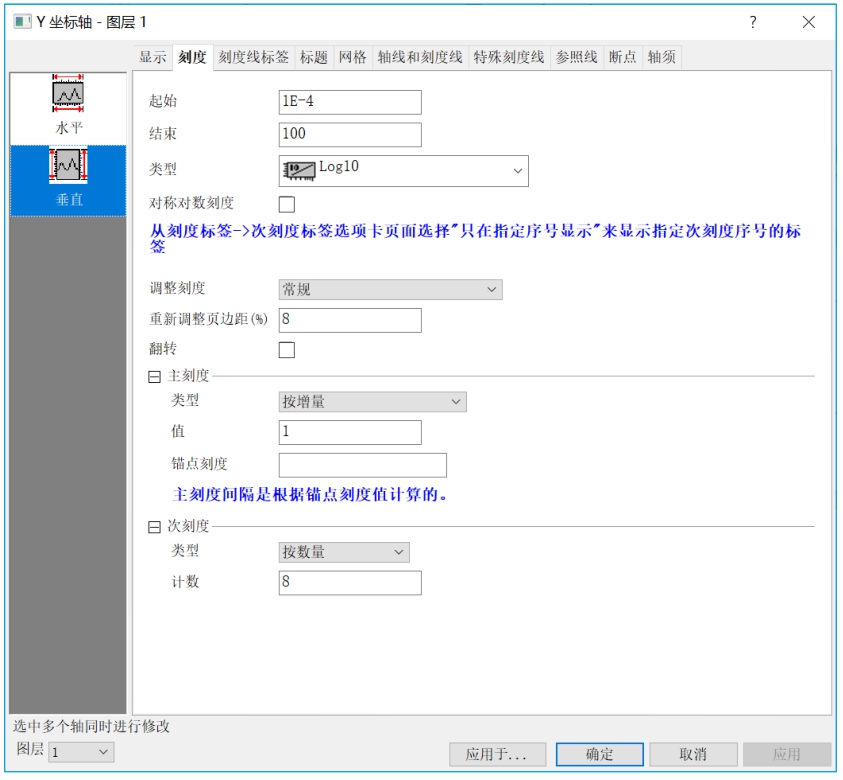

在图形窗口，双击坐标轴可以打开“坐标轴”对话框。譬如双击Y坐标轴，即可弹出如图1-42所示的“Y坐标轴-图层1”（简称“坐标轴”）对话框，在“坐标轴”对话框左栏的“选择”列表框中显示“水平”“垂直”坐标轴。
图1-42 “坐标轴”对话框

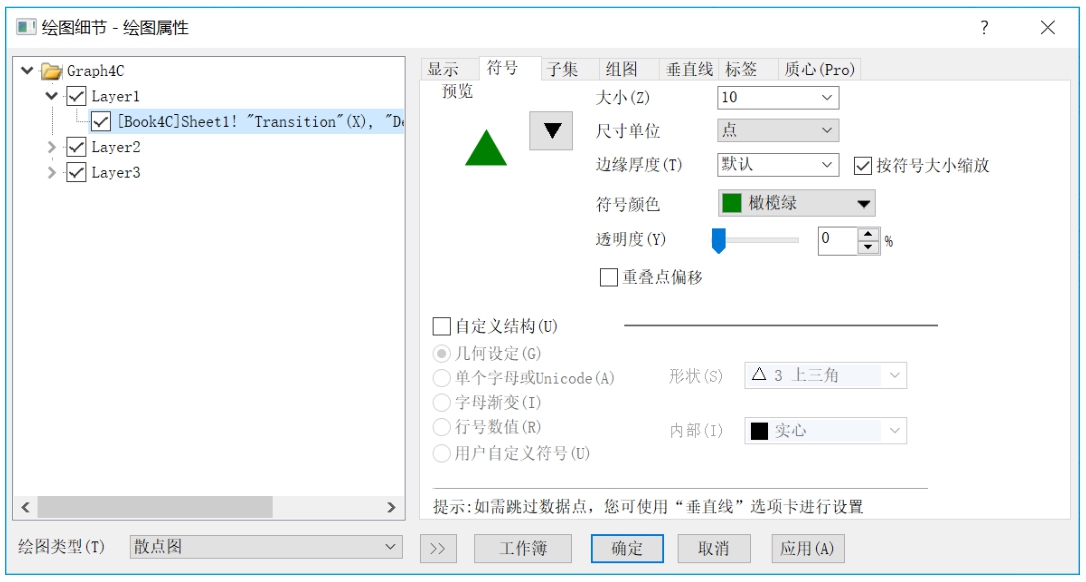

双击数据曲线，会弹出如图1-43所示的“绘图细节-绘图属性”对话框，利用该对话框可以对图形进行相关设定。结构上从上到下分别是：Graph（图形）、Layer（层）、Plot（图形）、Line（线）、Symbol（点）。显示的是数据曲线的内容，单击
按钮可隐藏或显示左边窗口。
图1-43 “绘图细节-绘图属性”对话框
图例（Legend）是对Origin图形符号的说明，一般说明的内容默认就是工作簿中的列名（长名称），可以更改列名从而改变图例的符号说明。

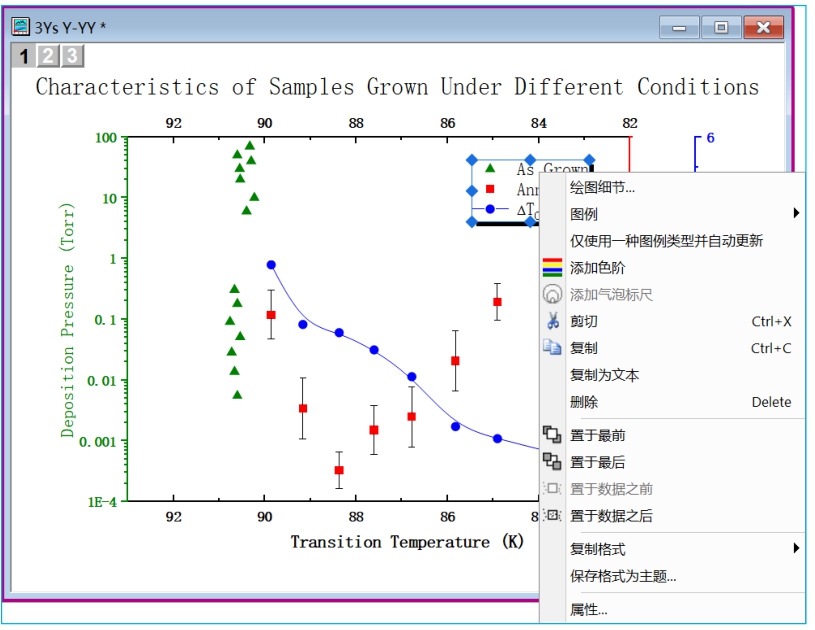

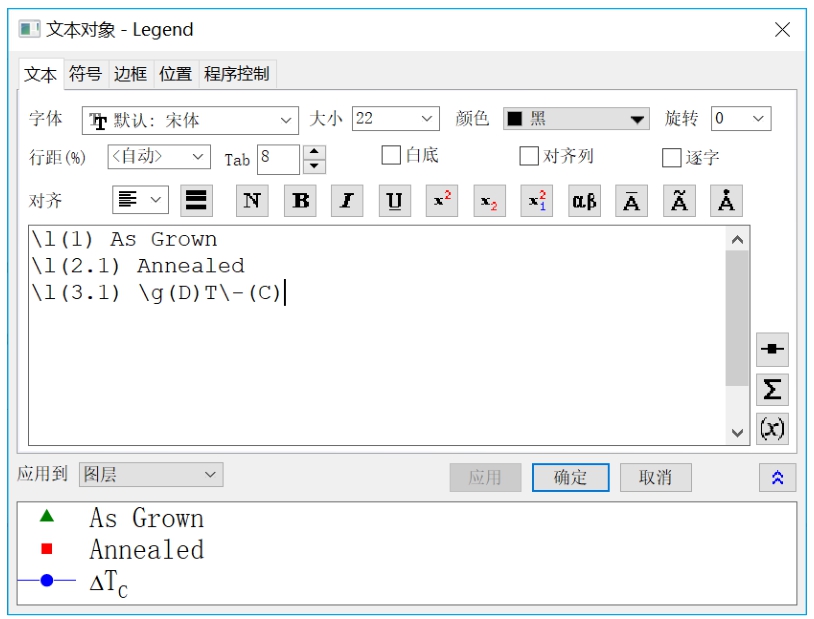

右击图例，执行快捷菜单中的“属性”命令，利用弹出的“文本对象”对话框可以进行图例的设置，如图1-44和图1-45所示。
图1-44 右键快捷键
图1-45 图例的设置
在该对话框中可以对图例的文字说明进行一些特殊设置，比如背景、旋转角度、字体类型、字体大小、粗斜体、上下标、添加希腊符号等。
