（1）了解双缝干涉原理及现象。
（2）了解双缝实验装置的基本结构并掌握光路的调整方法。
（3）掌握光电元件测量相对光强的方法，能够描绘双缝干涉光强随位置变化曲线。

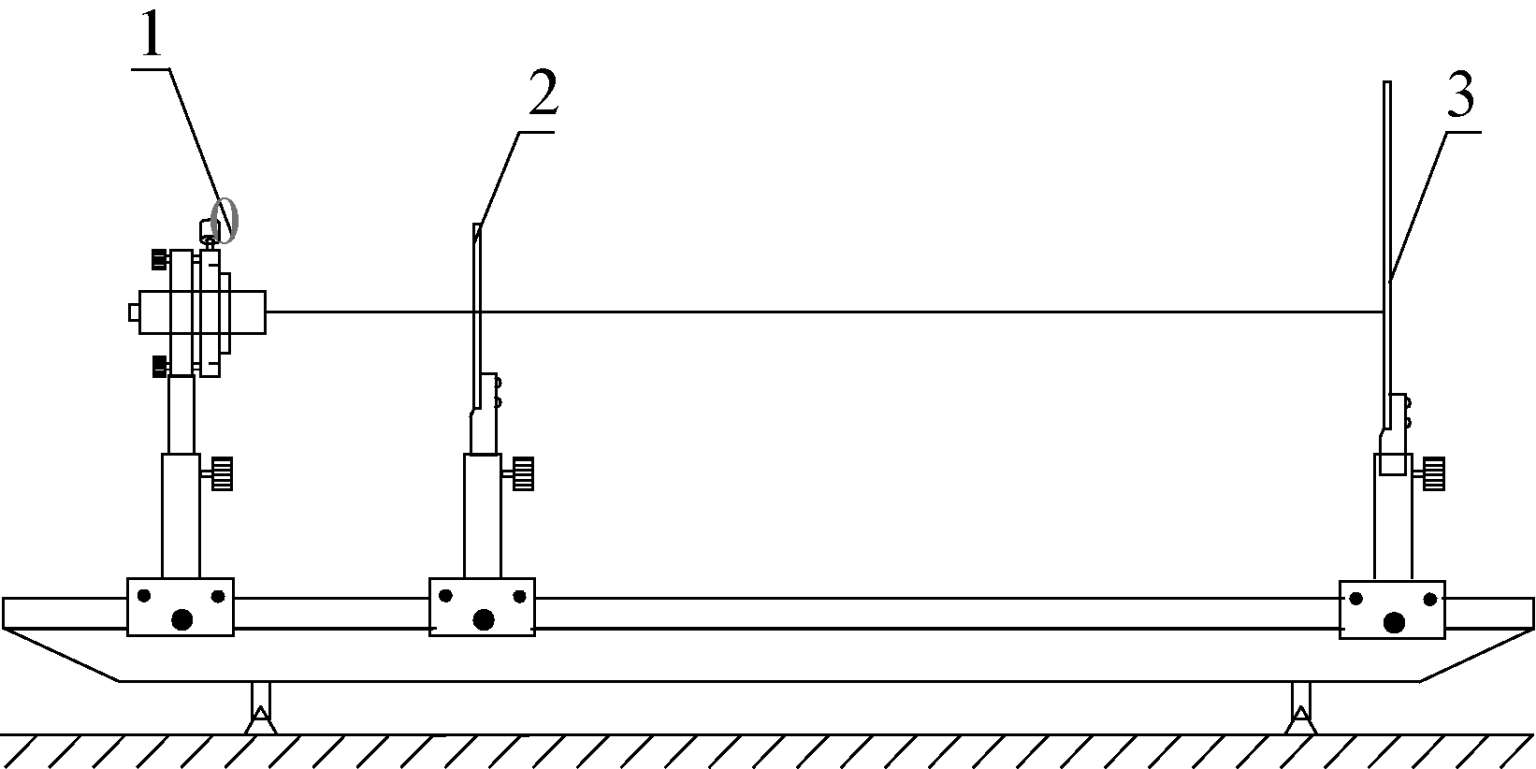

图3-1-1 双缝干涉实验装置图
本实验所需仪器：激光器、二维调整架、双峰屏、滑座、白屏。

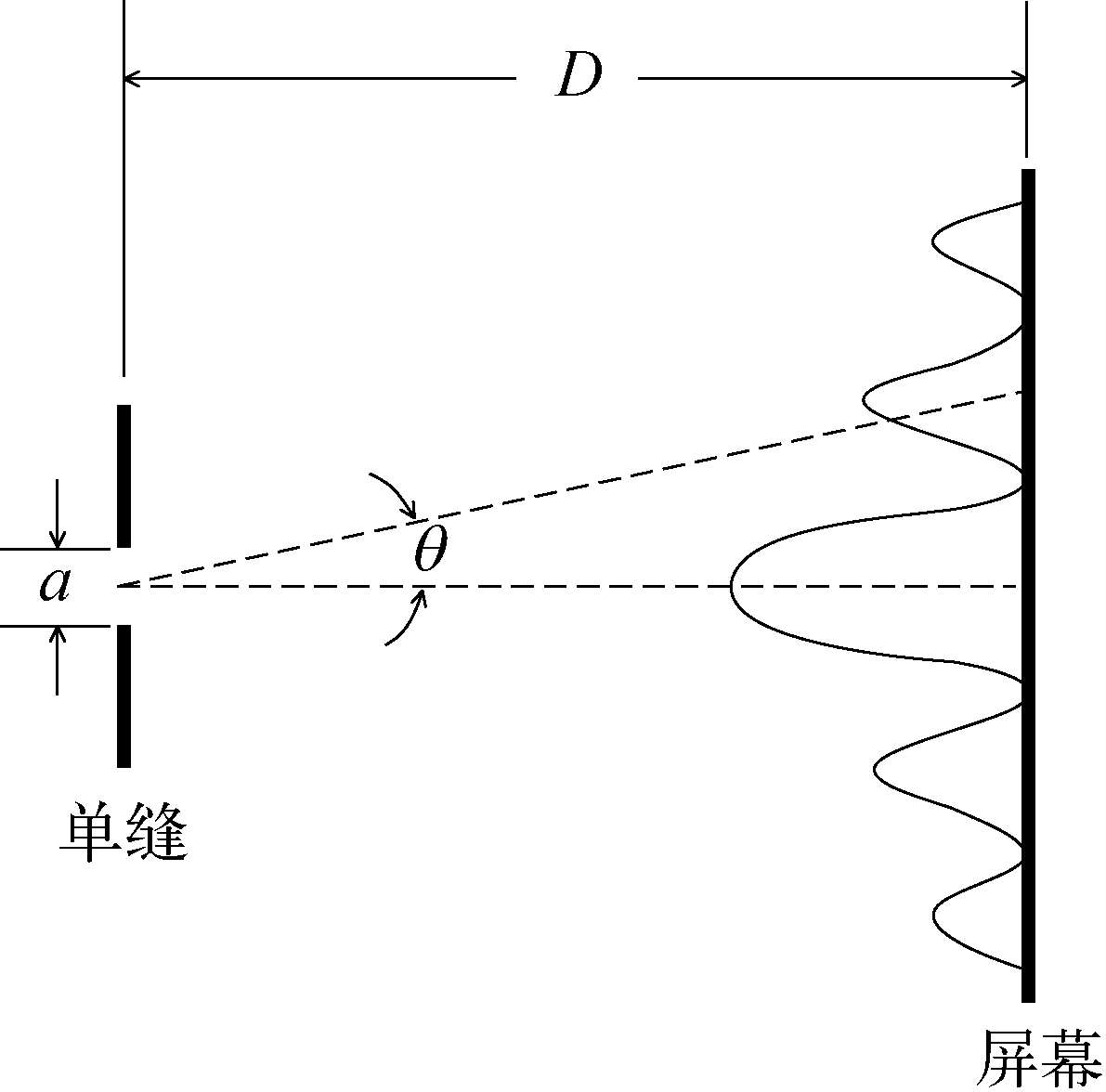

图3-1-2 单缝衍射示意图

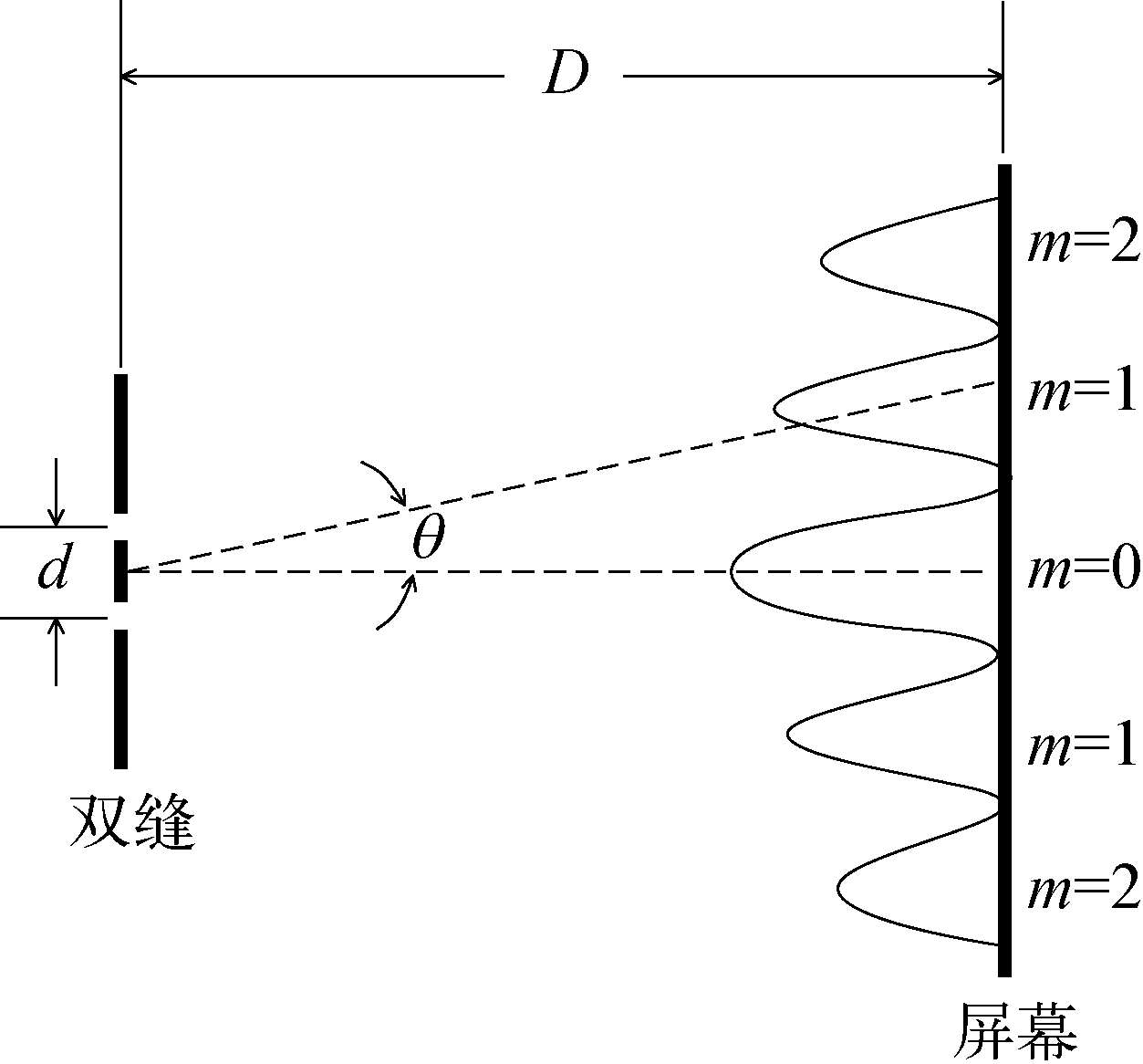

图3-1-3 双缝干涉示意图
激光通过双缝时，每一条狭缝都会各自产生一套单缝衍射的图样，单缝衍射的图样如图3-1-2所示，其单缝衍射的图样的光强分布表达式 [1] 为：
其中u=πa
，a为狭缝宽度，λ为光的波长，θ为衍射角。
由于两条狭缝宽度相同，且相互平行，故两条狭缝衍射的光强分布完全相同。因为狭缝都是由同一单色光源照明，所以从两条狭缝射出的光波的叠加是相干叠加，它们之间还要产生干涉（如图3-1-3）。由杨氏双缝干涉公式可知，双缝干涉的强度分布表达式 [2] 为：
式中I 1 是单独一条狭缝在接收屏上某一点的光强，δ是从两个狭缝的中心分别到接收屏上该点的相位差，相位差δ可表示为：
干涉条纹中的极大（亮）条纹对应的角度由下式给出：
式中θ对应从干涉图样中心到第m级极大之间的夹角，λ表示光的波长，m表示级次（从中心向外计数，0对应中央极大，1对应第一级极大，2对应第二级极大，…），如图3-1-3所示。通常因为角度较小，可以假设：sinθ≈tanθ。根据三角关系：
其中y表示在屏上从图样中心到第m级极大间的距离，D表示从狭缝到屏的距离，如图3-1-3所示，所以可得狭缝间距为：
将单缝衍射的强度公式（3-1-1）代入公式（3-1-2）中，可得到双缝干涉的光强分布表达式 [3] ：
（1）参照图3-1-1搭建光路，并调整位置，使各组件等高和共轴。
（2）调节激光光斑大小及位置，使光斑刚好落在双缝上面，直到观察白屏上产生干涉条纹。
（3）观察干涉条纹光强分布及间距特点。
（1）多次测量狭缝到屏的距离，记录于表3-1-1中。
（2）将白屏更换为光电探测器，调节一维手动扫描平台，使光学传感器处于适当的位置（一般在条纹级次m≥5）；然后通过扫描平台侧面的手轮缓慢调节光电传感器的水平位置，进行实时测量，使干涉斑光强的极大值依次通过光传感器，测量的相对光强通过照度表读出，每移动0.1或0.2 mm记录一次数据，数据记录在表3-1-1中。
（3）把水平位移值作为x轴，相对光强作为y轴，作出光强随位移变化的曲线图。
表3-1-1 双缝干涉的测量数据记录
将光电探测器更换为CCD，通过CCD测量条纹并进行数据分析。
参考公式（3-1-7）进行计算验证。
（1）不要用肉眼直视激光器输出光，防止造成伤害。
（2）仪器放置处不可长时间受阳光照射。
（3）激光器发出的光束应平行于工作平台的工作面。
（4）光束应通过放入光路中的部件的中心，保证光束垂直入射到接收器上。
（5）注意在插拔线时，先关掉电源开关。
详细记录数据并在坐标纸上作出光强随位移变化的曲线。
