工程文件的创建
在进行电路应用设计时,一个电子应用将涉及大量不同类型的文件,例如,原理图文件、PCB文件、各种报表文件等,如何有效地管理这些文件将是一件比较复杂的事情。Altium Designer 20提供了项目管理功能对文件进行管理,将与一个应用设计有关的多个文件包含在一个项目中,而多个具有相似特征的项目则被包含在一个设计工作区中。用户的设计是以项目为单元的,在设计原理图前需要进行新建项目、设置项目选项等操作,好的项目设置会使设计的结构清晰明确,便于项目参与者理解。本节将介绍Altium Designer 20中的项目管理操作。

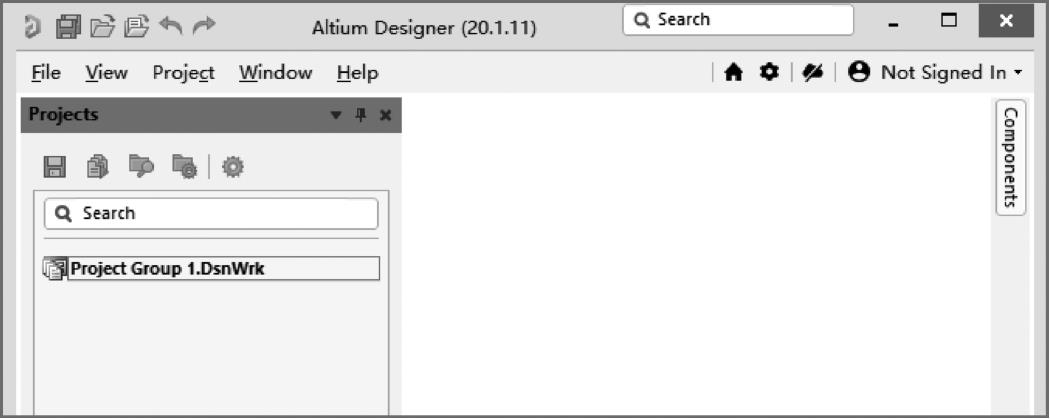

Altium Designer 20启动后会自动新建一个默认名为Project Group 1.DsnWrk的设计工作区,设计者可直接在该默认设计工作区下创建项目,也可以自己新建设计工作区。
1.创建设计工作区
1)双击桌面上的Altium Designer 20图标
,启动Altium Designer 20。
2)执行“File”→“New”→“Design Project Group”命令,创建默认名称为“Project Group 1.DsnWrk”的设计工作区,如图2-1所示。
图2-1 新建设计工作区

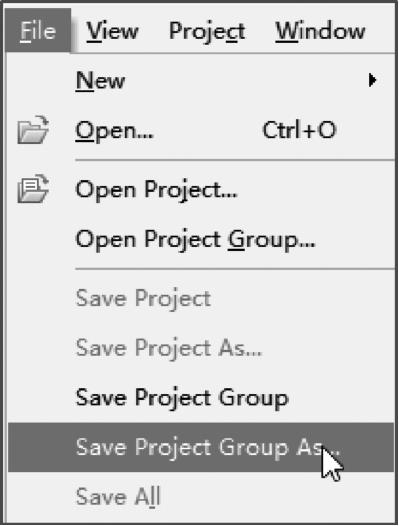

3)执行“File”→“Save Project Group As”命令,如图2-2所示;或者右击图2-1中的“Projects”工作面板中所创建的设计工作区名称,打开图2-3所示的快捷菜单,选择“Save Project Group As”命令,打开图2-4所示的“Save[Project Group 1.DsnWrk]As”对话框。
图2-2 保存设计工作区菜单命令

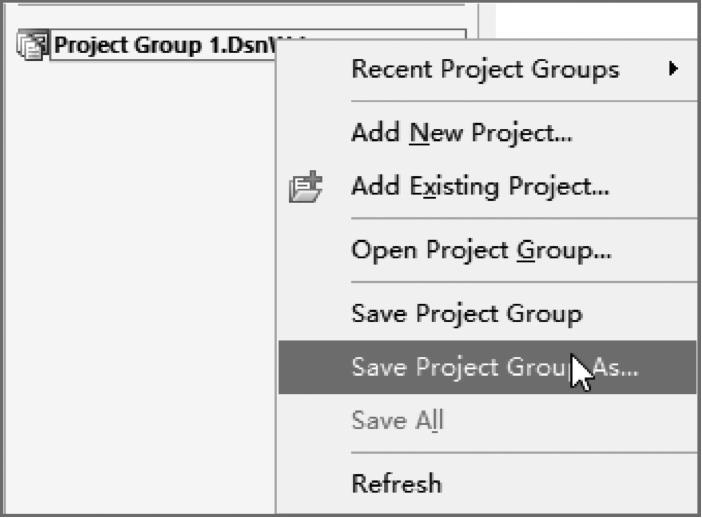

图2-3 保存设计工作区右键菜单命令

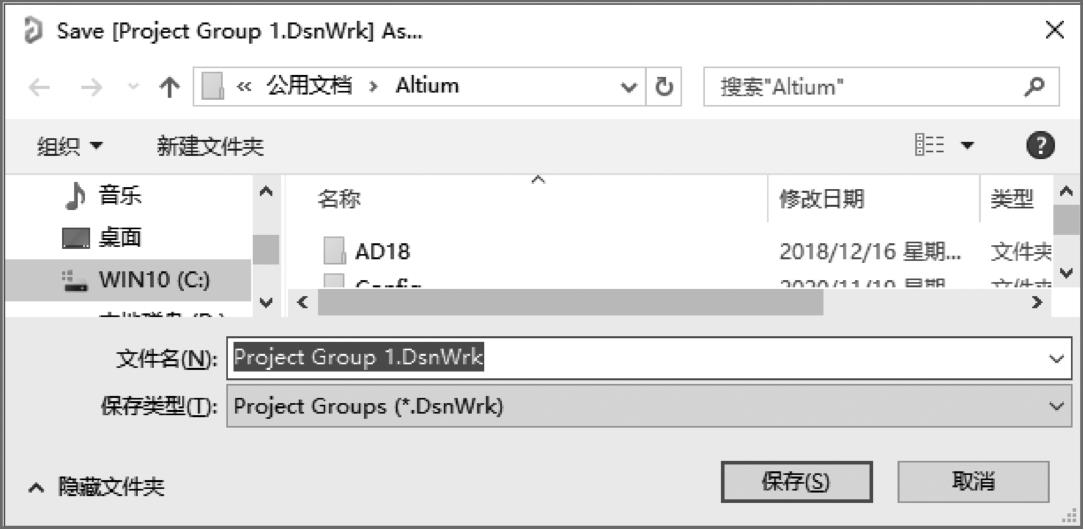

图2-4 “Save[Project Group 1.DsnWrk]As”对话框
4)在“Save[Project Group 1.DsnWrk]As”对话框的“文件名”文本框内,输入设计工作区名称,本例中输入“jiaoxue1”,然后设置设计工作区文件的保存路径,单击“保存”按钮,将新建的设计工作区更名为“jiaoxue1.DsnWrk”,并且保存该设计工作区文件。
2.新建PCB项目
接下来在该设计工作区内,添加PCB项目,其步骤如下。
1)执行“File”→“New”→“Project”命令,或者右击“jiaoxue1.DsnWrk”,在弹出的快捷菜单中选择“Add New Project”命令,进入“Create Project”对话框,如图2-5所示,设置项目名称和项目存储路径。

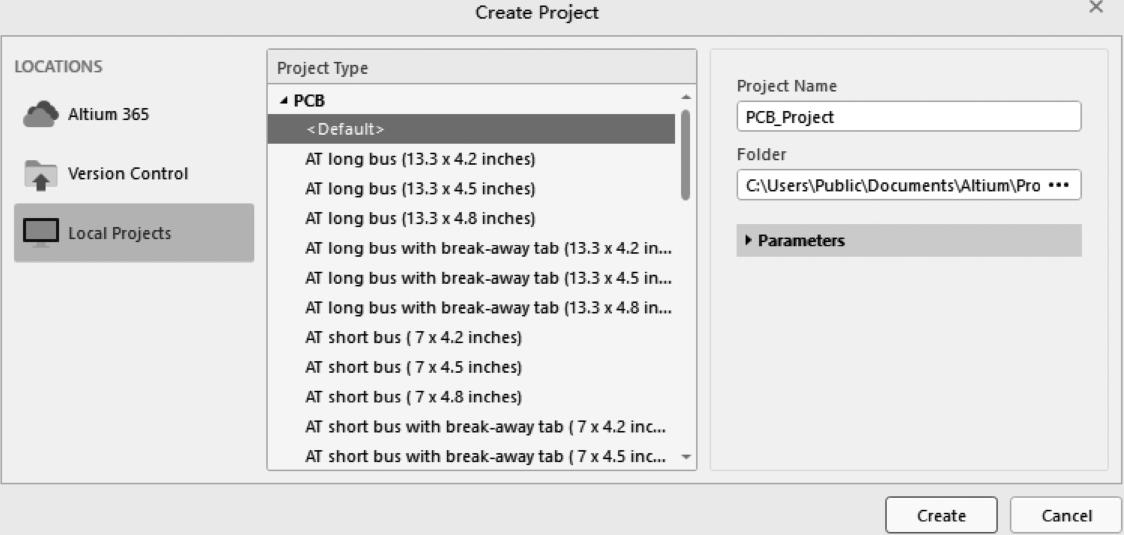

图2-5 “Create Project”对话框
2)单击“Creat”按钮,新建一个默认名称为“PCB_Project.PrjPcb”的空白PCB项目,如图2-6所示。
3)执行“File”→“Save Project As”命令,或者单击“Projects”工作面板中的“Project”按钮,然后在弹出的菜单中选择“Save Project As”命令,即会打开“Save[PCB_Project.PrjPcb]As”对话框,如图2-7所示。

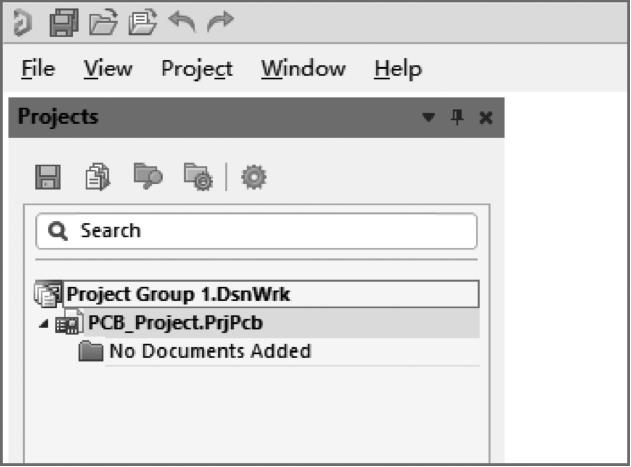

图2-6 新建PCB项目

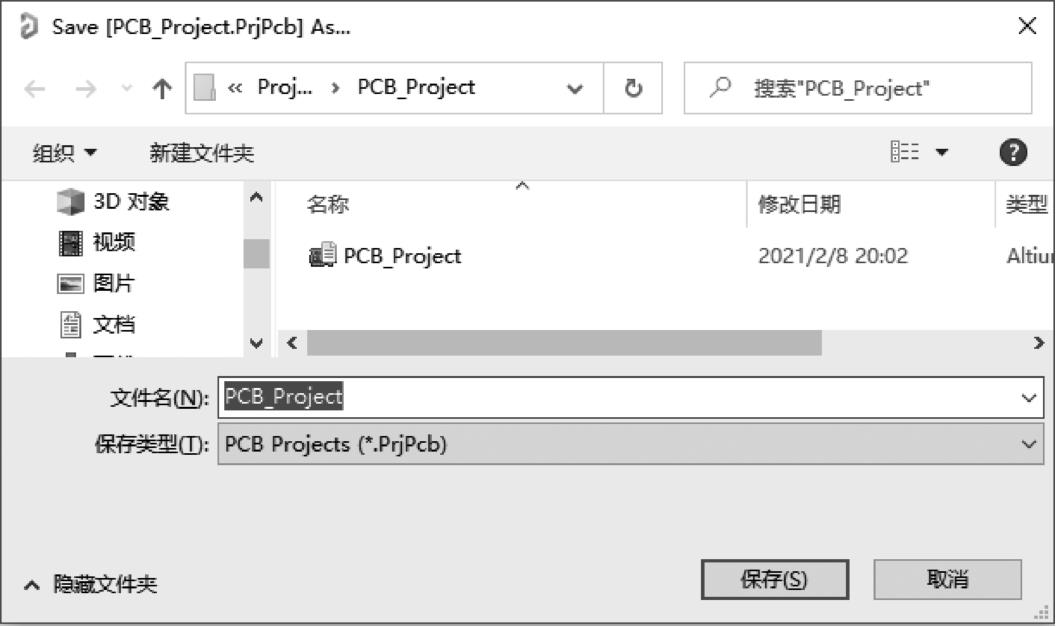

图2-7 “Save[PCB_Project.PrjPcb]As”对话框
4)在“Save[PCB_Project.PrjPcb]As”对话框的“文件名”文本框中输入用户自定义项目文件名“Second_Project”,单击“保存”按钮,将新建的PCB项目名“Second_Project.PrjPcb”。
5)执行“File”→“Save Project Group”命令,保存当前设计工作区的修改。
3.添加已有项目
Altium Designer允许用户在设计工作区下,添加已存在的项目文件,步骤如下。
1)启动Altium Designer,在“Projects”工作面板中选择名为“jiaoxue1.DsnWrk”的设计工作区。
2)右击“jiaoxue1.DsnWrk”,在弹出的快捷菜单中选择“Add Existing Project”命令,打开“Open Project”对话框,如图2-8所示。
3)在“Open Project”对话框中选择需要添加到设计工作区中的项目文件名,然后单击“Open”按钮,即可将所选择的项目添加到设计工作区中,如图2-9所示。

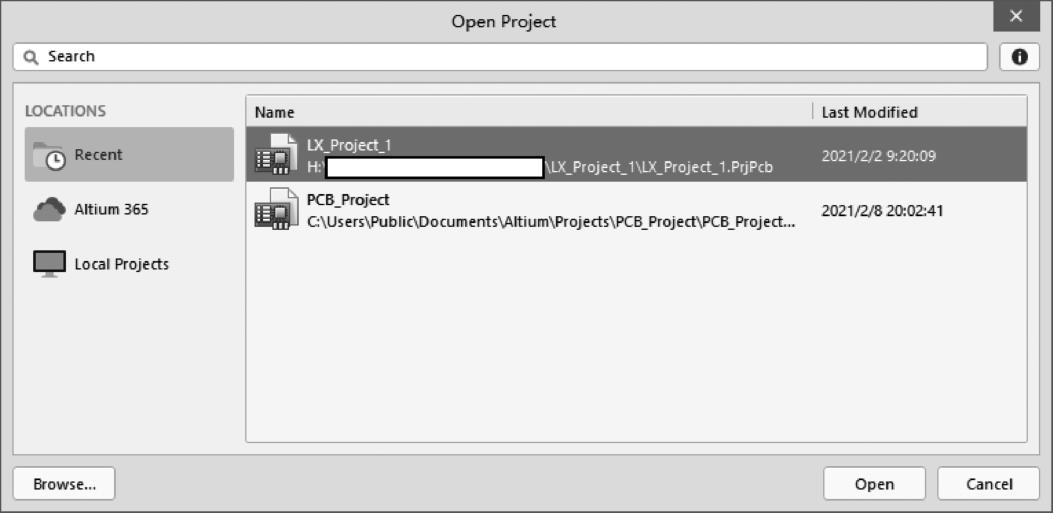

图2-8 选择项目

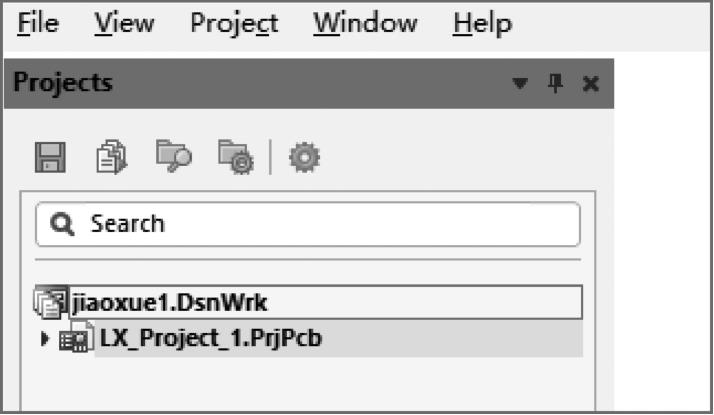

图2-9 添加项目
4)执行“File”→“Save Project Group”命令,保存当前设计工作区的修改。
1.新建原理图
【例2-1】 在项目中新建原理图设计文件。
1)启动Altium Designer,在“Projects”工作面板中选择一个项目。
2)执行“File”→“New”→“Schematic”命令;或者在“Projects”工作面板中的项目文件上右击,在弹出的快捷菜单中选择“Add New to Project”→“Schematic”命令。新建一个默认名称为Sheetl.SchDoc的原理图文件,自动进入原理图编辑界面,如图2-10所示。
3)执行“File”→“Save As”命令;或者在“Projects”工作面板中的原理图文件名称上右击,在图2-11所示的快捷菜单中,选择“Save As”命令。打开“Save[Sheet1.SchDoc]As”对话框,如图2-12所示,在该对话框的“文件名”文本框中输入需要更改的文件名“Example1”,单击“保存”按钮。将文件更名为“Example1.SchDoc”。

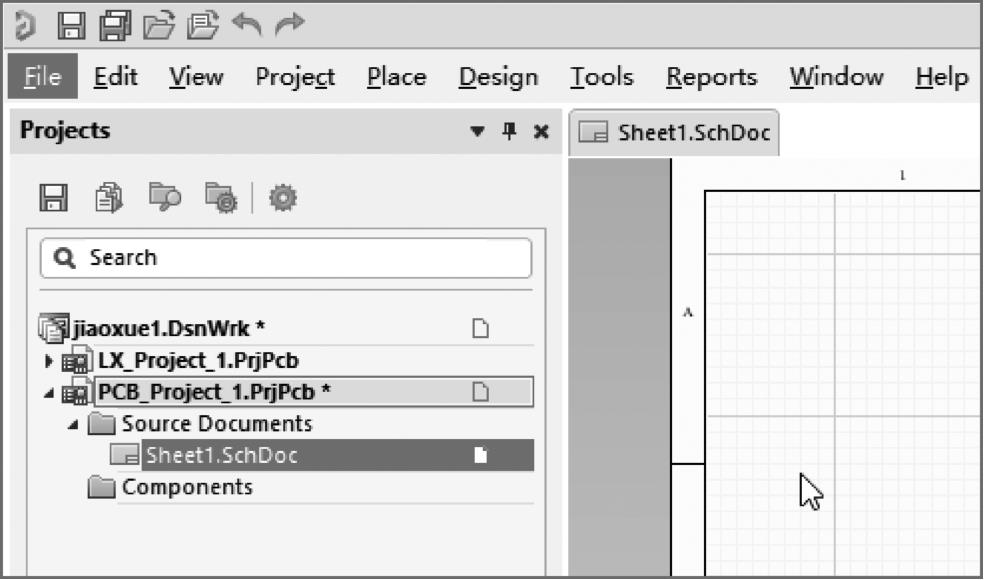

图2-10 新建原理图文件

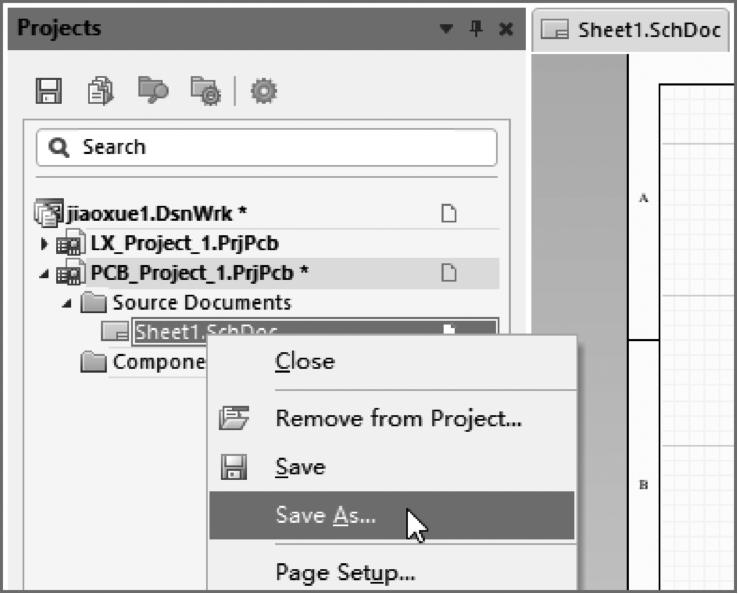

图2-11 原理图保存

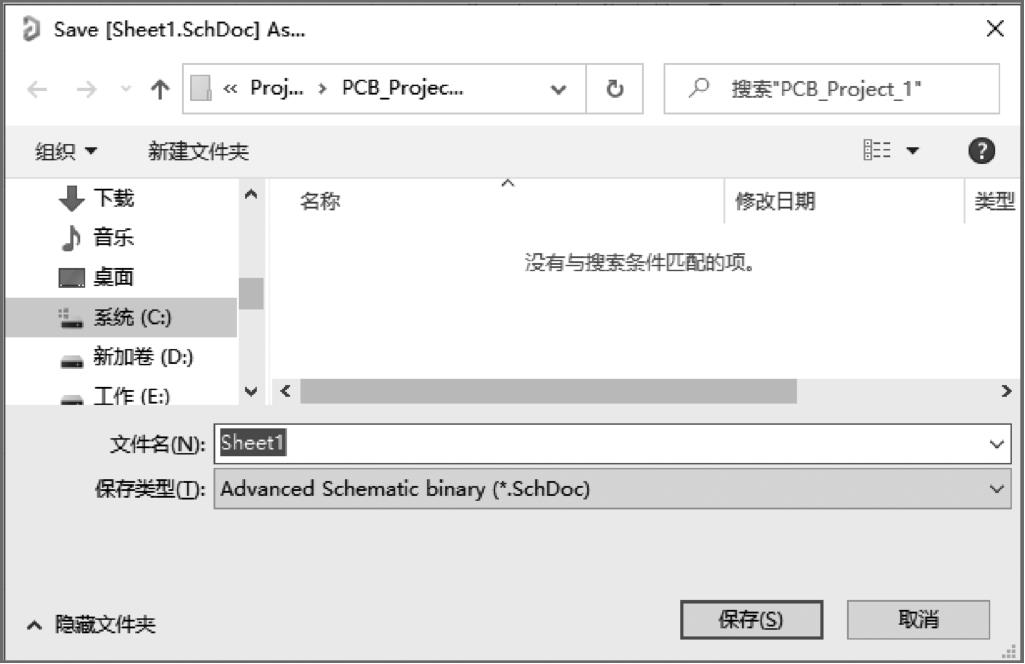

图2-12 “Save[Sheet1.SchDoc]As”对话框
4)执行“File”→“Save All”命令,或者单击“Project”面板上的“WorkSpace”按钮,在弹出的菜单中选择“Save All”命令,即可自动保存当前设计工作区下所有的更改。
2.文件保存提示
在Altium Designer中,用户的项目操作均在内存中进行,即新建的文件或者项目,在被用户保存前,都储存在内存中,Altium Designer不会将这些文件自动写到磁盘上。因此,如果设计者在新建项目文件后关闭该项目时未保存文件,那么这个文件将会自动从内存中释放。为防止出现误操作,Altium Designer提供了文件更改提醒功能,如果用户对设计工作区、项目或者文件进行了修改,在“Projects”面板上当前设计工作区名称和当前项目名称后都会出现“∗”,如图2-13所示,表示该设计工作区和项目都已更改,但是未被保存,以此提醒用户保存。

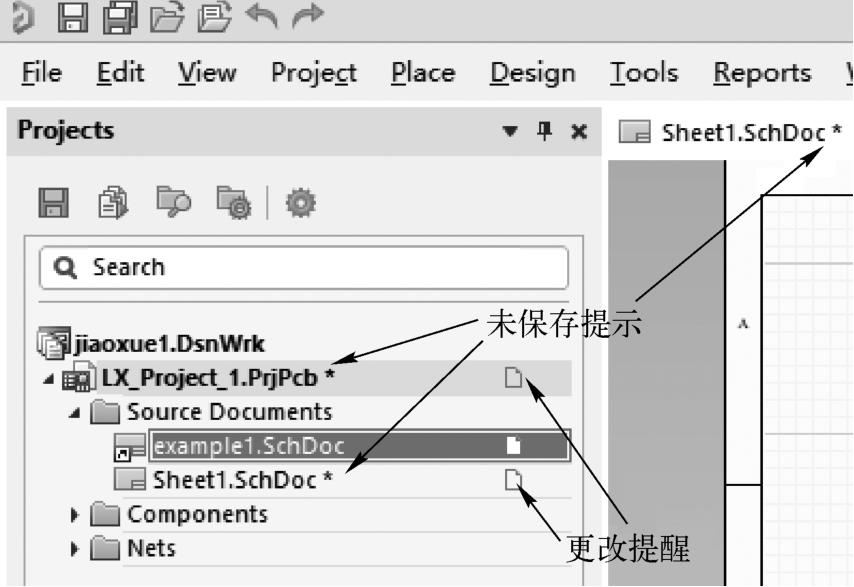

图2-13 更改提醒功能
用户在未保存对项目文件的更改的情况下,单击Altium Designer程序窗口右上角的“关闭”按钮
时,会打开图2-14所示的“Confirm Save for(2)Modified Documents”对话框,提醒用户选择应该保存的对项目文件的更改,该对话框名称中的“(2)”表示有两个文档已被更改,需要保存。

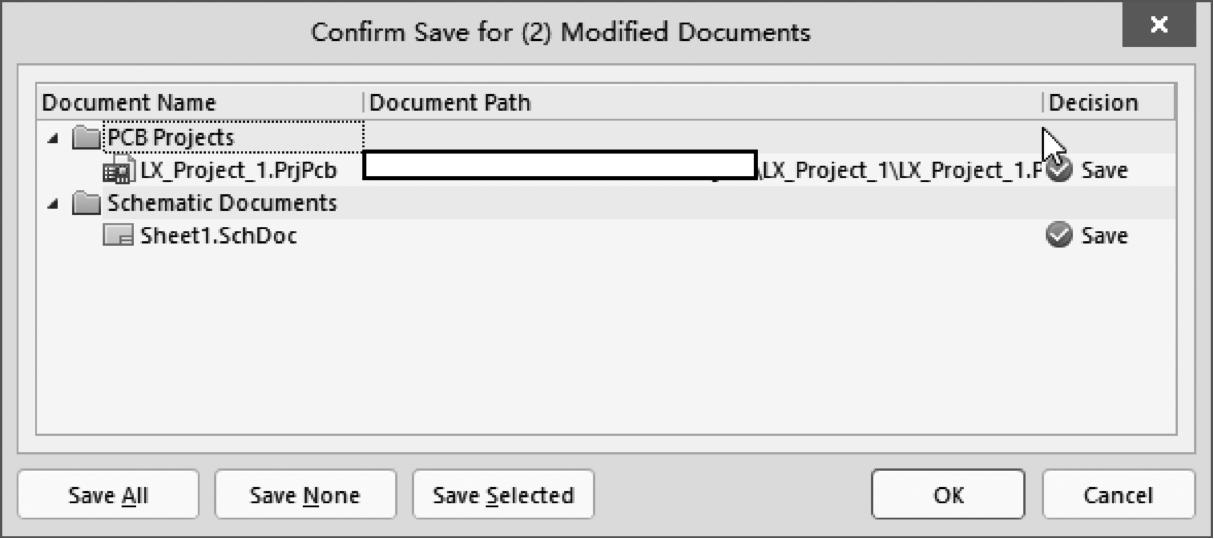

图2-14 “Confirm Save for(2)Modified Documents”对话框
在“Confirm Save for(2)Modified Documents”对话框中,“Save All”按钮用于设置保存对话框中列出的所有文件,“Save None”按钮用于设置不保存对话框中列出的所有文件,“Save Selected”用于设置保存用户选择的文件,通过设置文件名称右侧的“Decision”栏,用户可以设置该文件是否需要被保存,
Save表示保存对应文件,
Don’t Save表示不保存对应文件。单击“OK”按钮,系统即会自动保存选中的文件,退出Altium Designer软件。
