2.3 元器件的使用

原理图的绘制中需要完成的关键操作是如何将各种元器件的原理图符号进行合理放置。Altium Designer需要对元器件所在的库进行加载，然后利用菜单命令、工具栏或者使用“Component”面板放置元器件。

2.3.1 元器件库的加载

单击图2-30中的 按钮，在弹出的菜单中选中“File-based Libraries Preferences”选项，系统将弹出图2-33所示的“Available File-based Libraries”对话框，其中有3个选项卡。

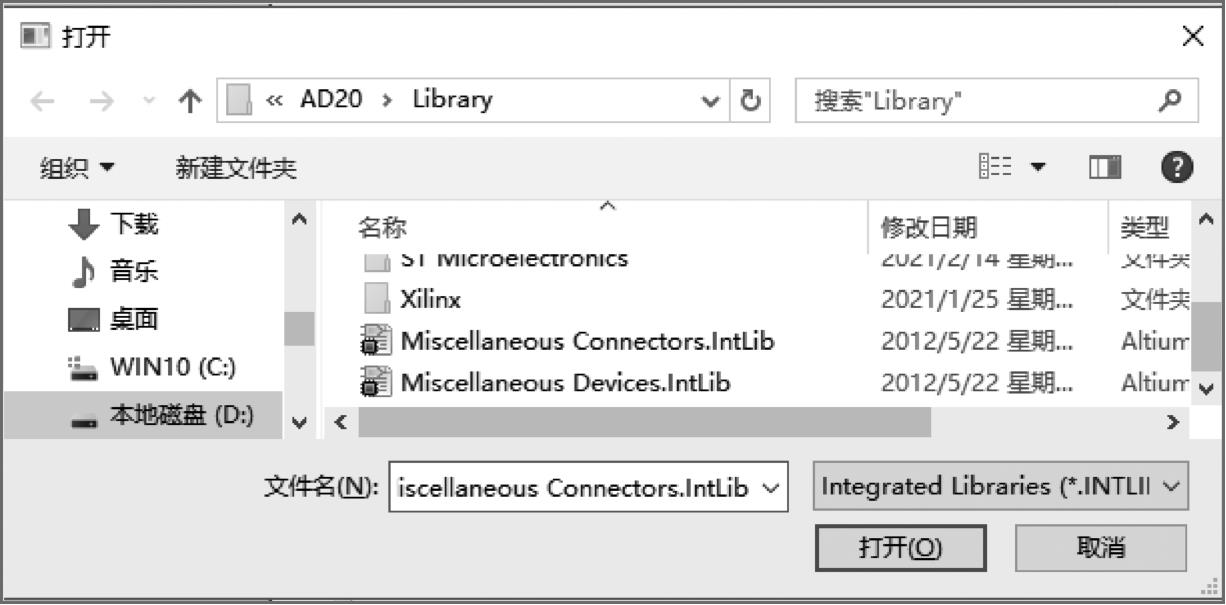

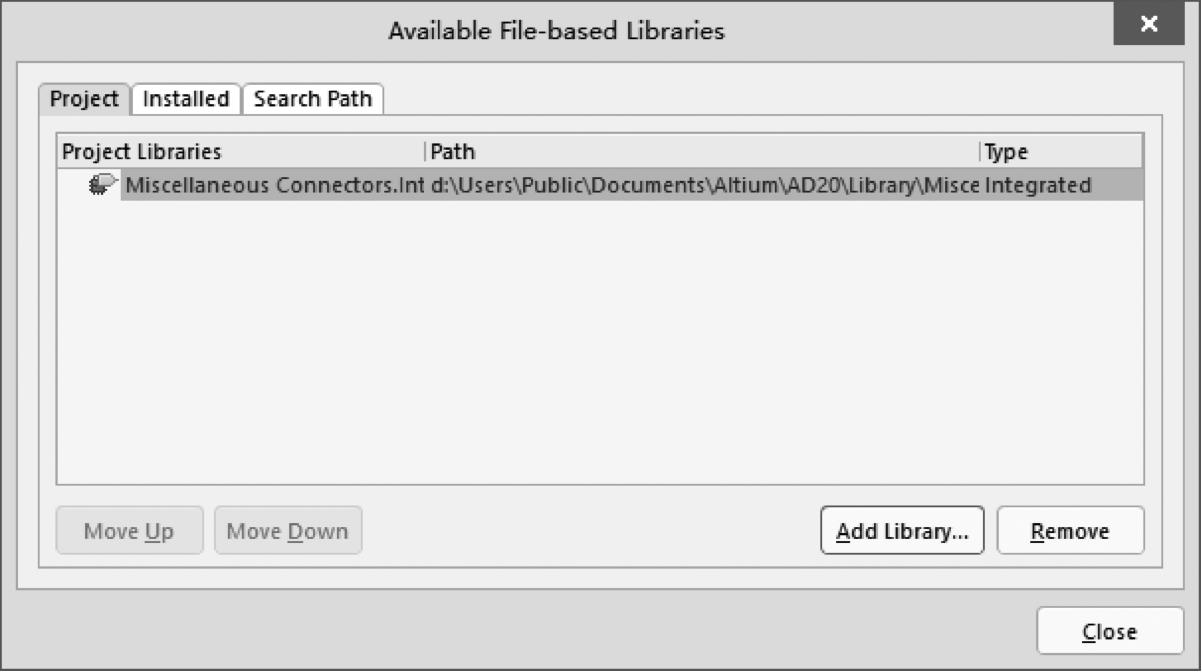

1）“Project”选项卡如图2-33所示，显示与当前项目相关联的元器件库。在该选项卡中单击“Add Library”按钮，即可打开“打开”对话框，从中选择要向当前工程中添加的元器件库，如图2-34所示。

添加元器件库的默认路径为Altium Designer安装目录下Library文件夹的路径，文件夹中按照厂家的顺序给出了元器件的集成库，用户可以从中选择自己想要安装的元器件库，然后单击“打开”按钮，就可以把元器件库添加到当前工程中。在该选项卡中选中已经存在的文件夹，然后单击“Remove”按钮，就可以把该元器件库从当前工程项目中删除。

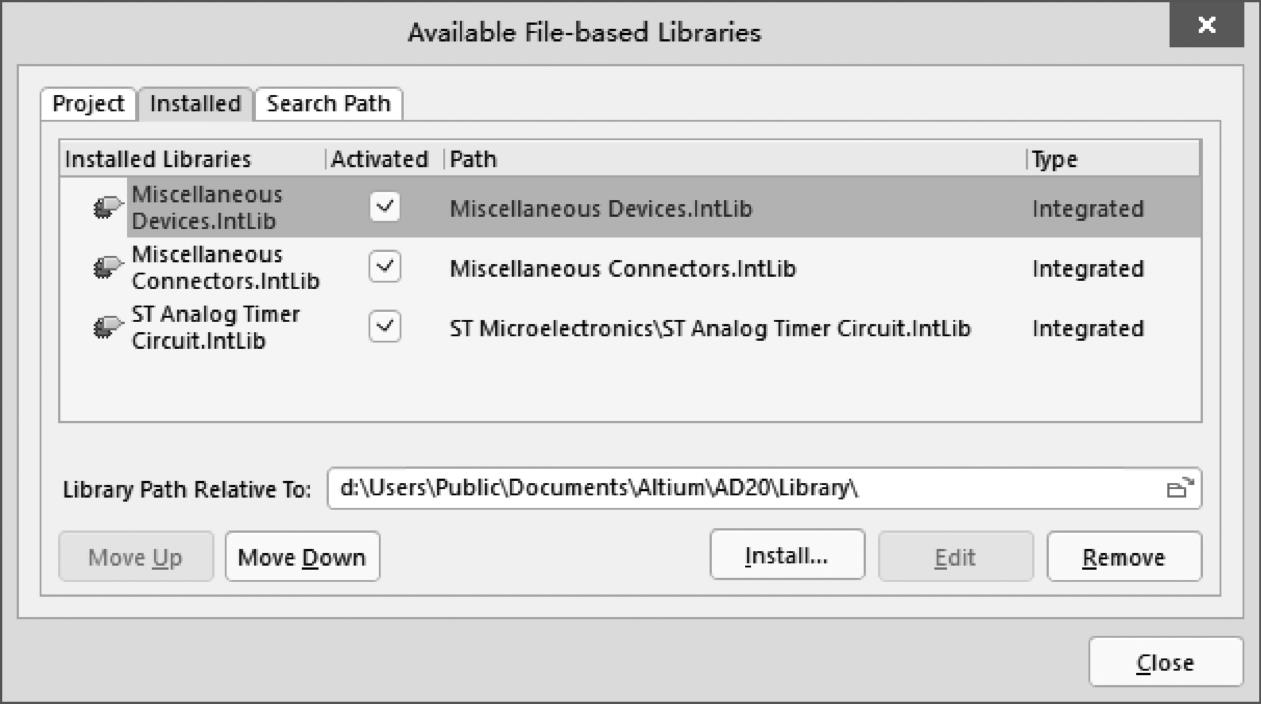

2）“Installed”选项卡显示当前开发环境已经安装的元器件库。在该选项卡中显示的已装载元器件库可以被开发环境中的任何工程项目所使用，如图2-35所示。

● 使用“Move Up”和“Move Down”按钮，可以把列表中已选中的元器件库上移或下移，以改变其在元器件库管理器中的显示顺序。

● 在列表中选中某个元器件库后，单击“Remove”按钮就可以将该元器件库从当前开发环境移除。

● 想要添加一个新的元器件库，则单击“Install”按钮，系统将弹出图2-34所示的“打开”对话框。用户可以从中寻找自己想加载的元器件库，然后单击“打开”按钮，就可以把元器件库添加到当前开发环境中了。

3）“Search Path”选项卡用于设置元器件库的搜索路径。

2.3.2 元器件的查找与放置

1.元器件的查找

元器件库管理器为设计者提供了查找元器件的工具。单击图2-30中的 按钮，在弹出的菜单中选择“File-based Libraries Search”选项，系统弹出图2-36所示的“File-based Libraries Search”对话框，或执行“Tools”→“Find Component”命令也可弹出该对话框。在该对话框中，可以设定查找对象及查找范围，查找的对象为包含在∗. IntLib文件中的元器件。

【例2-2】 利用元器件查找功能搜索“NE555”元器件。

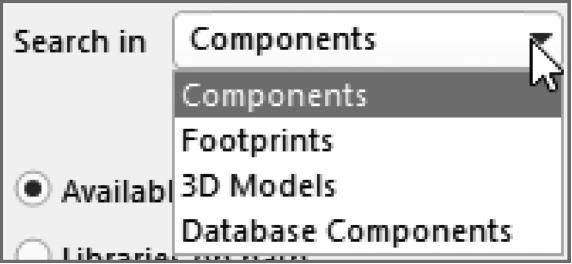

1）设置元器件查找类型，在图2-36中的“Scope”选项组中，单击“Search in”下拉按钮，在下拉列表中并选择查找类型，如图2-37所示。4种查找类型分别为元器件、封装、3D模式和数据库元器件。

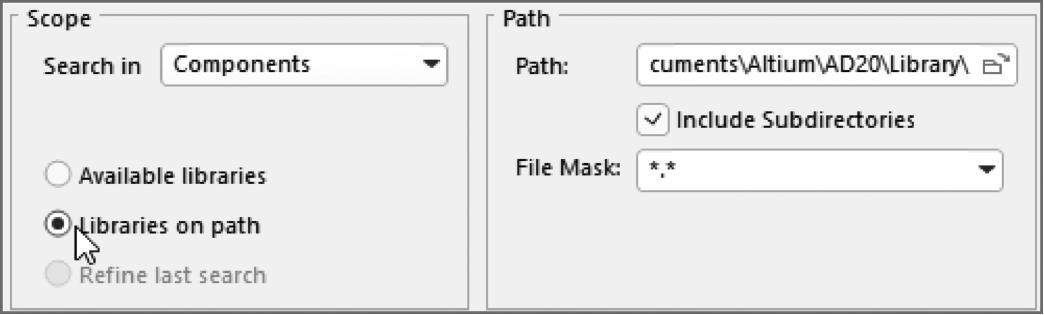

2）设置查找的范围。当选中“Available libraries”单选按钮时，则在已经装载的元器件库中查找；选中“Libraries on path”单选按钮时，则在右侧“Path”选项组指定的路径中进行查找，如图2-38所示。

3）“Path”选项组用来设定查找对象的路径，该选项组的设置只有在选中“Libraries on path”单选按钮时有效。其中，“Path”选项设置查找的目录；选中“Include Subdirectories”复选框，则包含在指定目录中的子目录也进行查找；“File Mask”可以设定查找对象的文件匹配域，＊.＊表示匹配任何字符串。

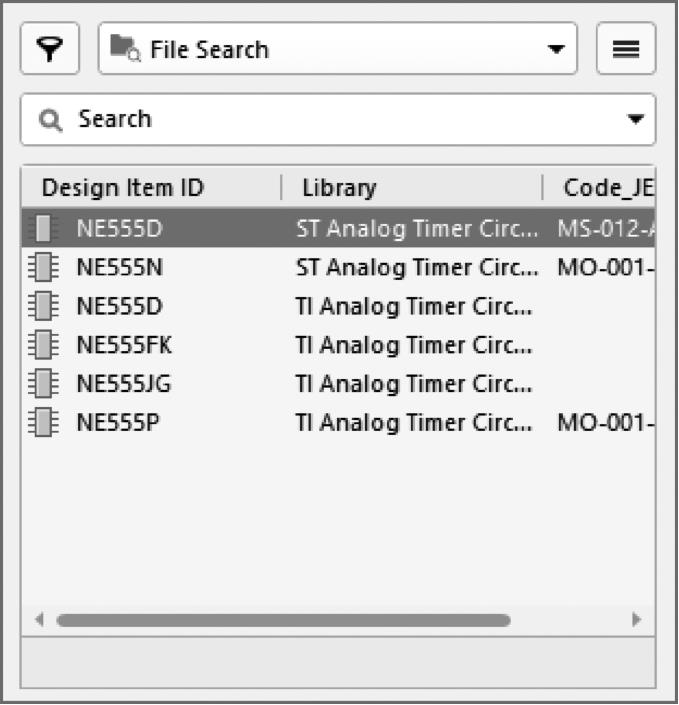

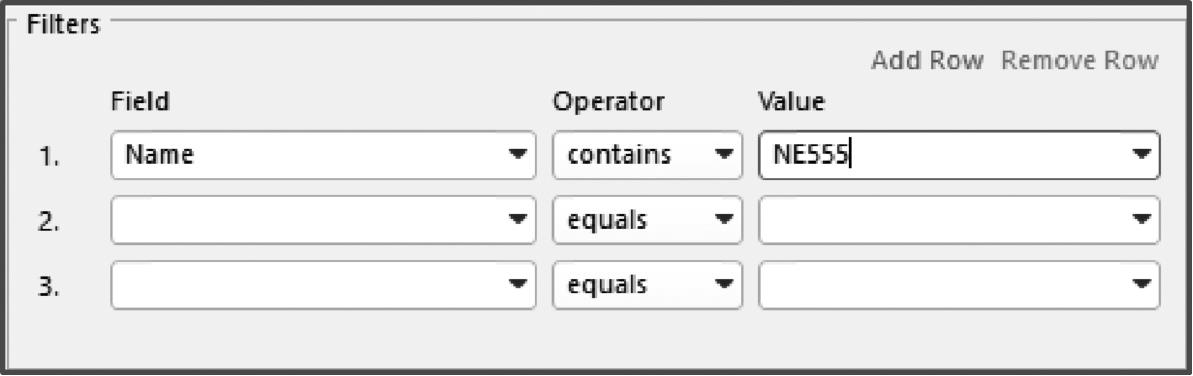

4）为了查找某个元器件，在“Filters”选项组的“Value”文本框中输入元器件名称，如图2-39所示，单击“Search”按钮则开始搜索，找到所需的元器件后，查找结果如图2-40所示。

从搜索结果中可以看到相关元器件及其所在的元器件库。可以将元器件所在的元器件库直接装载到元器件库管理器中以便继续使用；也可以直接使用该元器件而不装载其所在的元器件库。

※划重点：查询小技巧

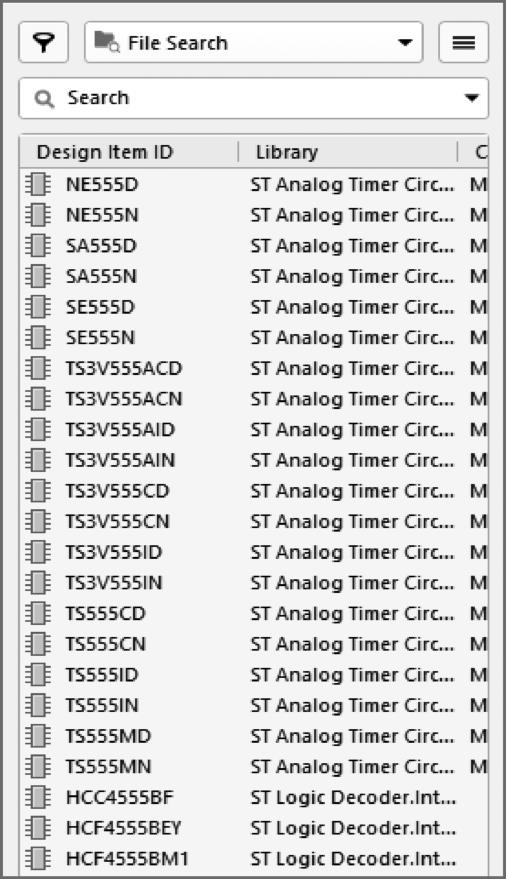

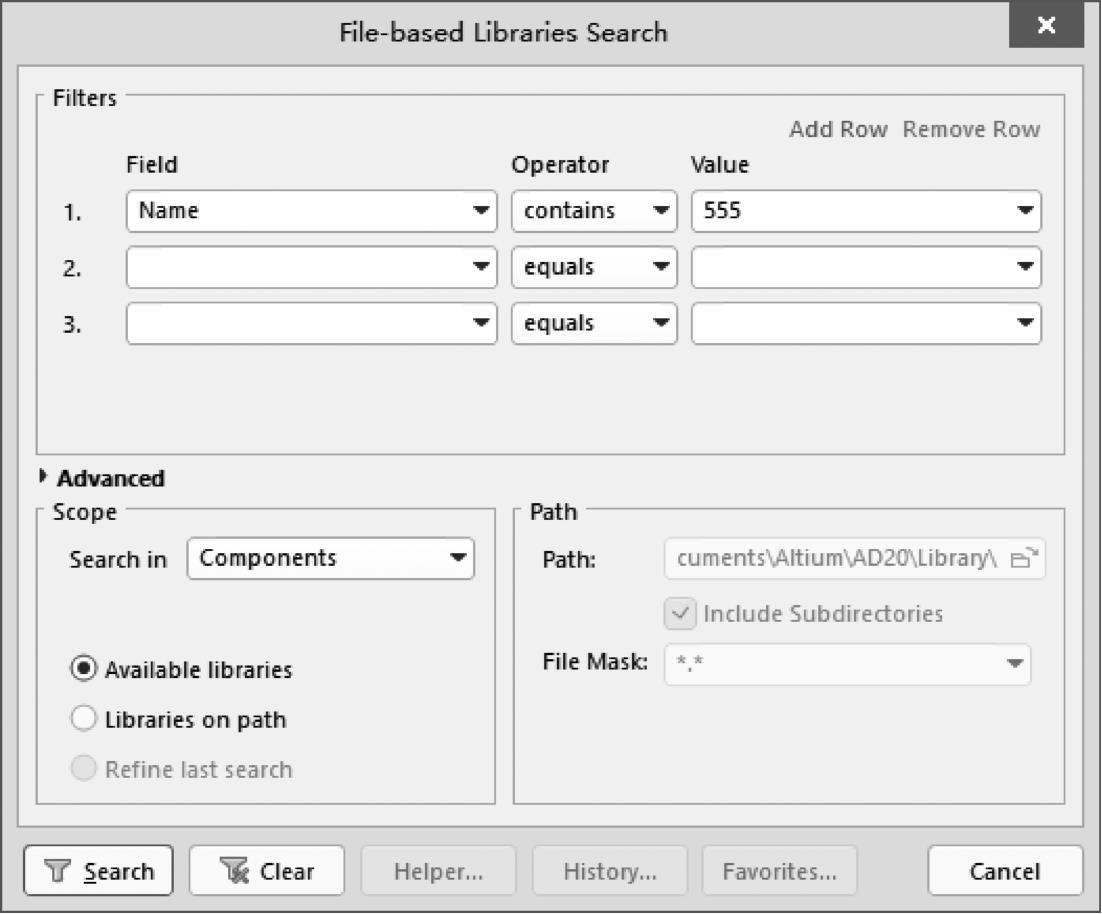

如果不确定元器件的完整名称，可只填写查找的部分名称进行模糊搜索，图2-39中的“Operator”选项选择“contains”，“Value”文本框中输入“555”的查找结果，如图2-41所示。

2.元器件的放置

【例2-3】 NE555D元器件的放置。

下面以放置一个555定时器电路为例，说明从元器件库管理面板中选取一个元器件并进行放置的过程。

1）执行“Place”→“Part”命令或直接单击连线工具栏中的 按钮，即可打开“Com ponents”面板，如图2-42所示。

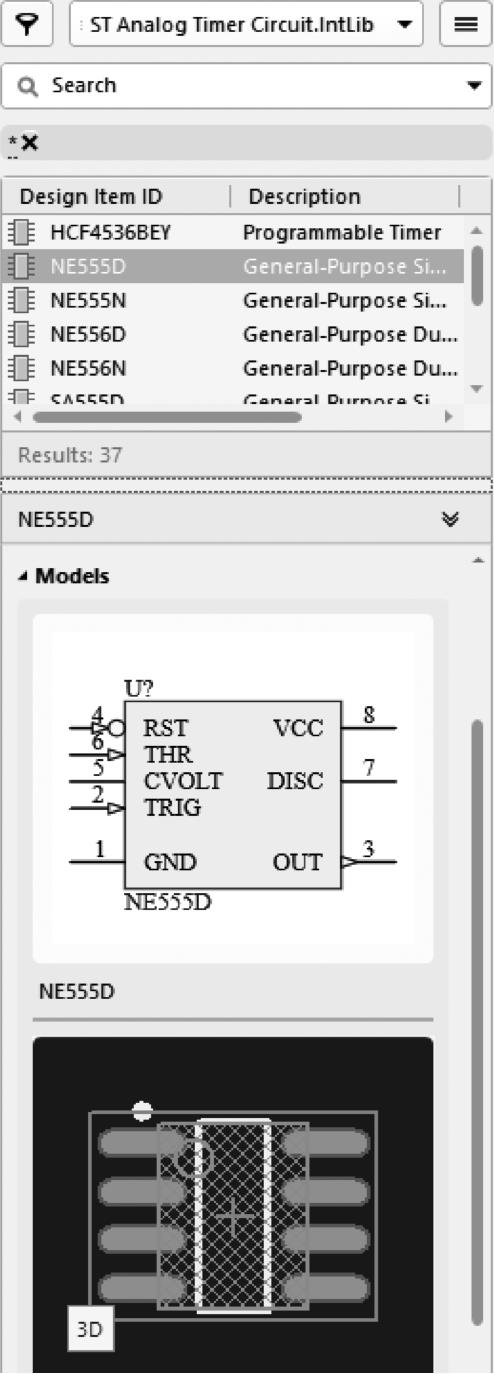

2）在“Components”面板的“Libraries”下拉列表框中选择“ST Analog Timer Circuit.IntLib”选项，然后在元器件列表框中选择NE555D。

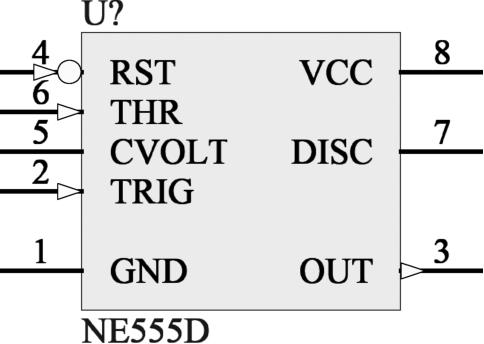

3）直接拖拽或双击选定的NE555D，此时屏幕上会出现一个随鼠标指针移动的元器件图形，将它移动到适当的位置后单击使其定位即可，如图2-43所示。

2.3.3 元器件属性设置

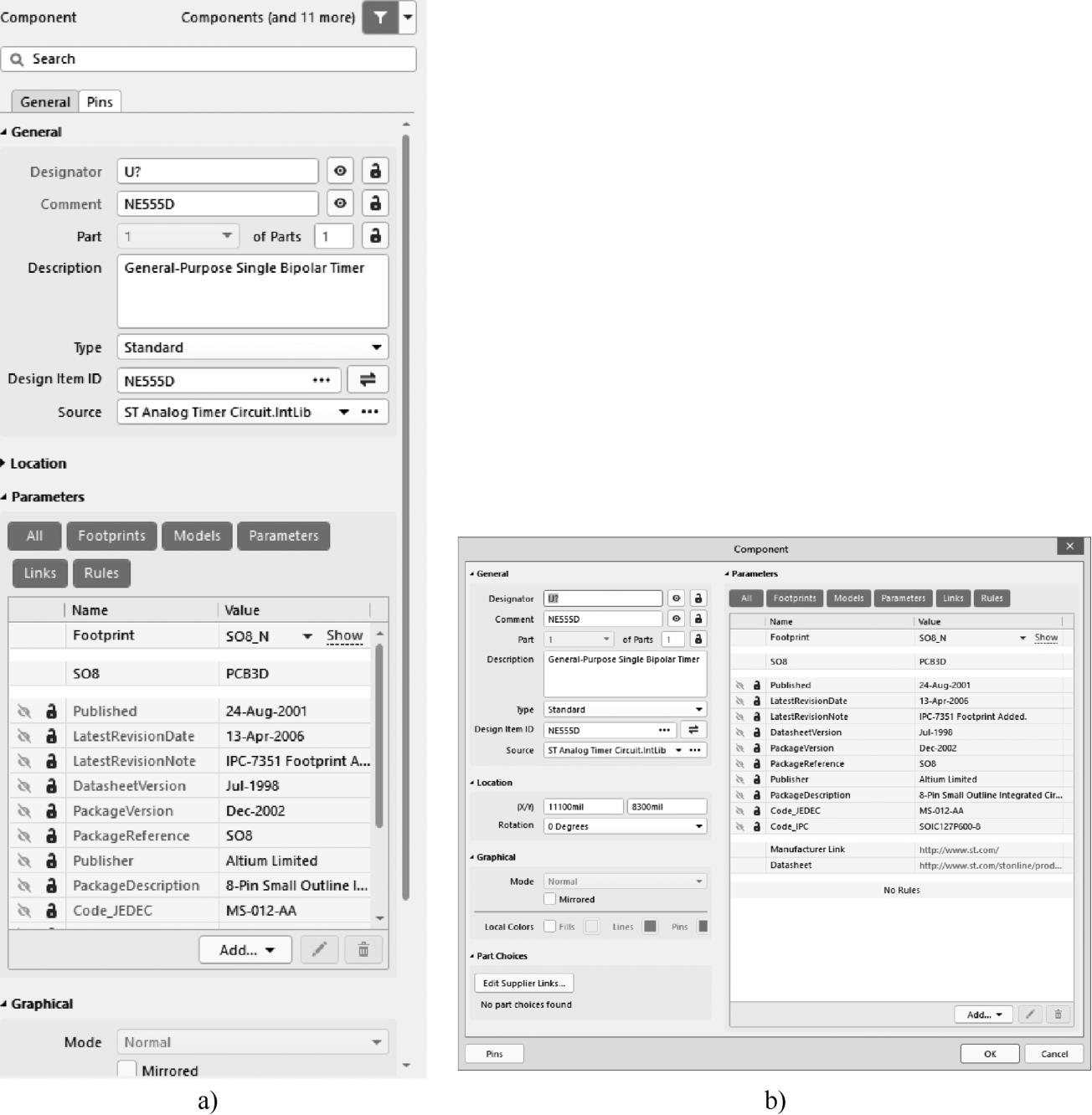

绘制原理图时，往往需要重新设置元器件的属性，下面介绍如何设置元器件属性。在将元器件放置在图纸之前，此时元器件符号可随鼠标移动，如果按下〈Tab〉键就可以打开图2-44的“Component”属性面板，在“General”选项组可编辑元器件的属性。

如果已经将元器件放置在图纸上，要更改元器件的属性，可以通过3种方式打开图2-44所示的对话框。

● 直接双击元器件。

● 单击选中元器件，再按〈Tab〉键。

● 右击元器件，在弹出的快捷菜单中选择“Properties”选项。

1.元器件基本属性设置

1）在“General”选项组包括以下选项。

● Designator：元器件在原理图中的序号，若为 ，可以显示该序号；为 则不显示。

● Comment：该文本框可设置元器件的注释，如前面放置的元器件注释为NE555D，可以选择或者直接输入元器件的注释。若为 ，则可以显示该注释；为 则不显示。

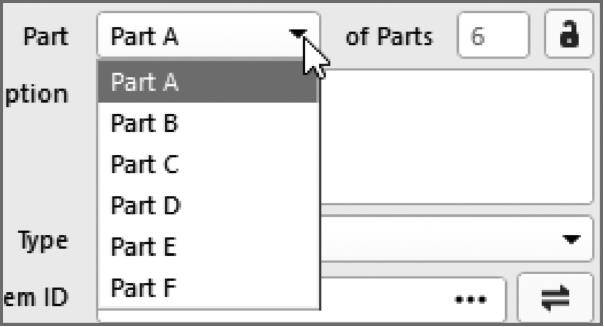

● Part of Parts：对于有多个相同的子元器件组成的元器件，由于组成部分一般相同，如Texas Instruments（德州仪器）SN7404N具有6个相同的子元器件，一般以A、B、C、D、E和F来表示，此时可以通过对应的选项来设定，如图2-45所示。

● Description：元器件的描述信息。

● Type：元器件类型。

● Design Item ID：元器件的ID值。

● Source：元器件所在库文件名。

2）“Location”选项组显示了当前元器件的图形信息，包括图形位置和旋转角度。

● 设计者可以修改X、Y位置坐标，移动元器件位置。

● “Rotation”下拉列表框可以设定元器件的旋转角度，以旋转当前编辑的元器件。

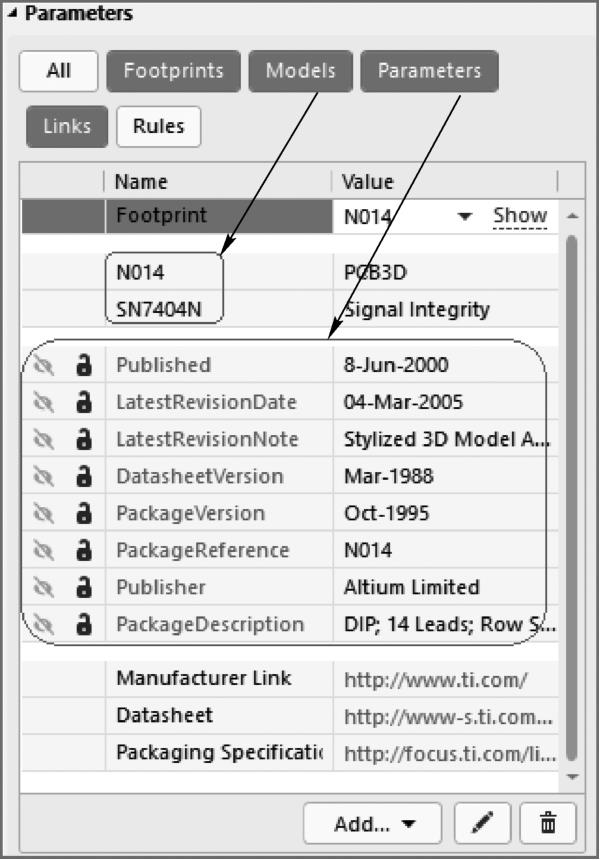

3）图2-46所示为元器件“SN7404N”的“Parameters”选项组，该选项组是用于选择元器件的封装（Footprints）、模型（Models）和参数（Parameters）列表等。

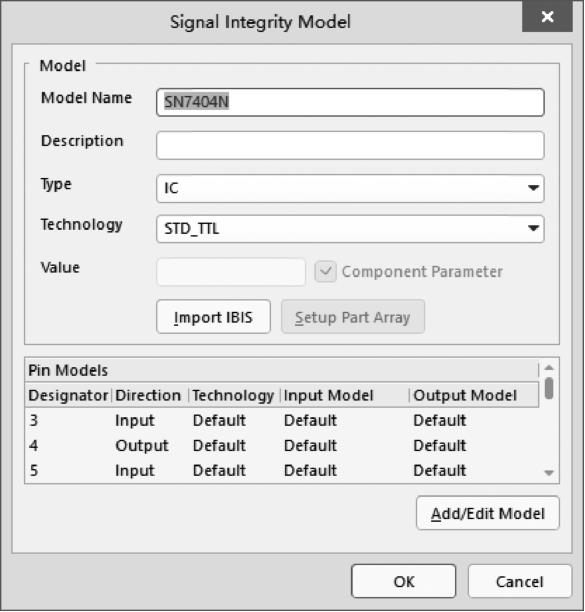

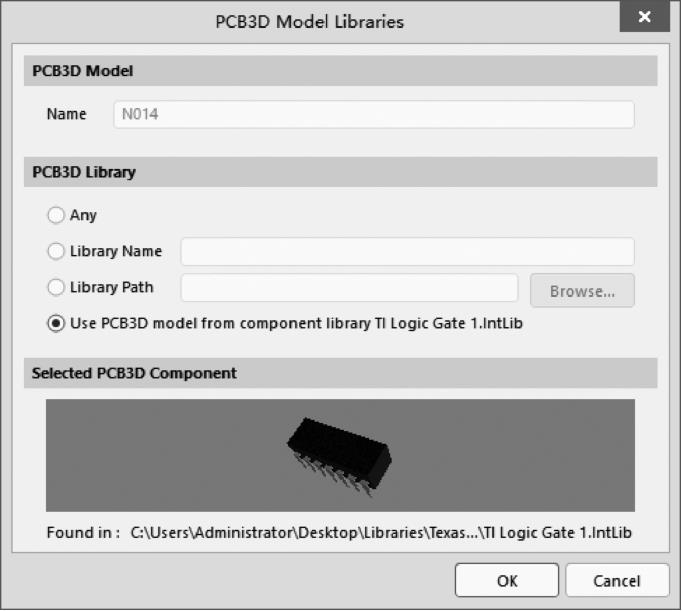

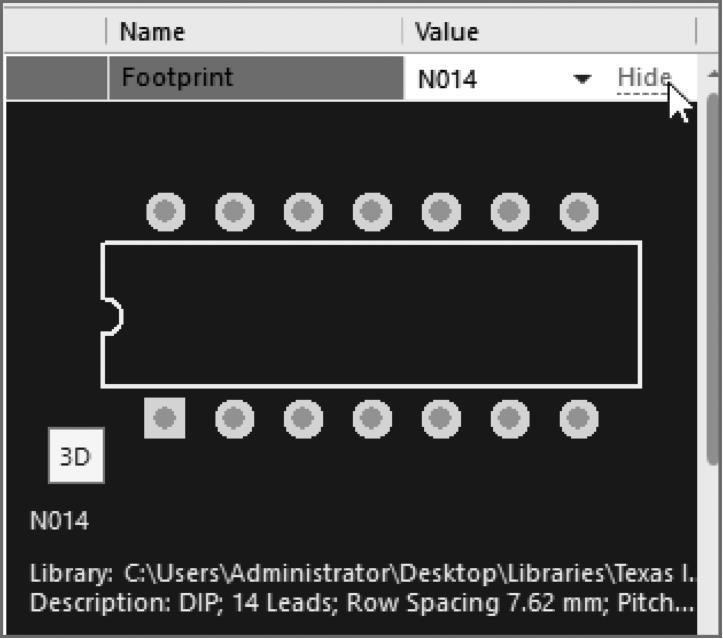

元器件的封装名为“N014”，单击“Show”选项可显示封装样式，同时“Show”变为“Hide”，如图2-47所示。3D模型（PCB3D）名为“N014”，双击图2-46中“PCB3D”选项，弹出“PCB3D Model Libraries”对话框，如图2-48所示。信号完整性分析模型名称为“SN7404N”，双击图2-46中的“Signal Integrity”选项，弹出“Signal Integrity Model”对话框，如图2-49所示。

“Parameters”为元器件参数列表，其中包括一些与元器件特性相关的参数，设计者也可以添加新的参数和规则。如果选中了某个参数左侧的 ，则会在图形上显示该参数的值。

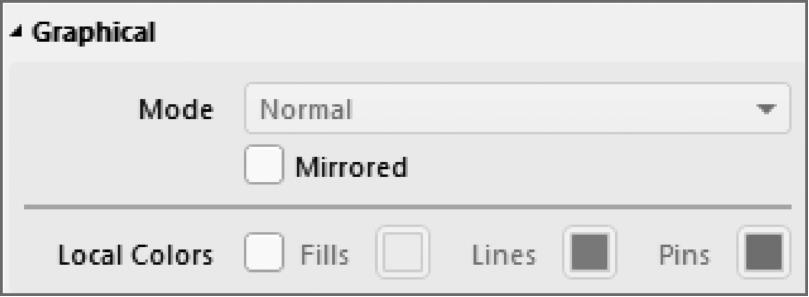

4）“Graphical”选项组显示了当前元器件的图形信息，包括填充颜色、线条颜色、引脚颜色，以及是否镜像处理等，如图2-50所示。

● 选中“Mirrored”复选框，则将元器件镜像处理。

● 选中“Local Colors”选项，可以显示颜色操作，即进行填充颜色、线条颜色、引脚颜色的设置。

2.添加封装属性

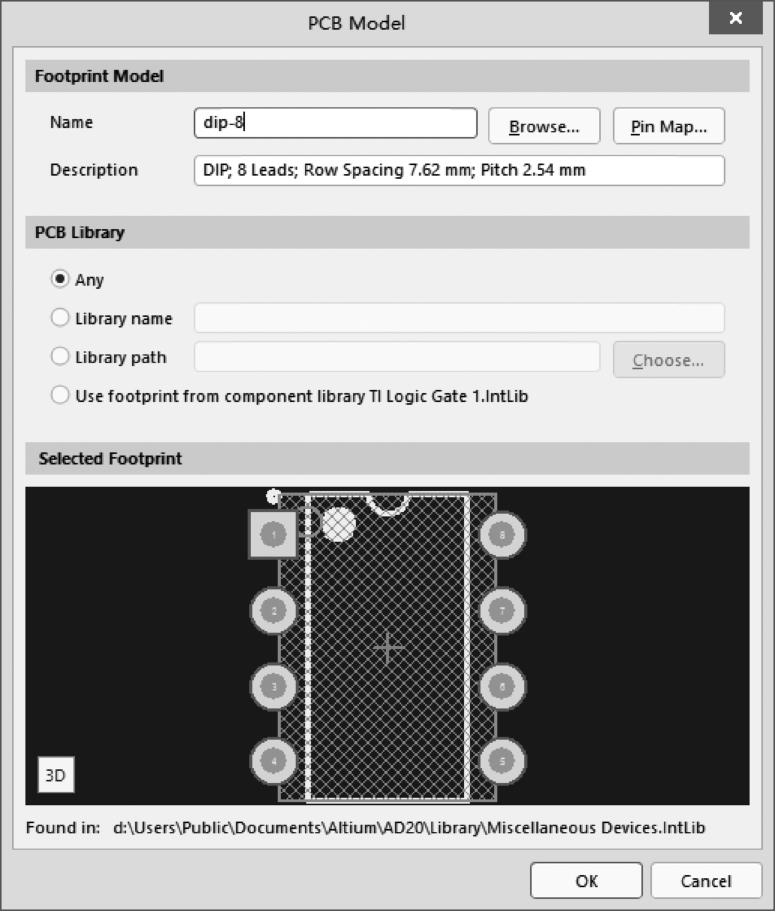

1）在图2-46所示的“Parameters”选项组中，单击“Add”按钮，在下拉列表中选择“Footprint”选项，系统将弹出图2-51所示的“PCB Model”对话框，在该对话框中可以设置PCB封装的属性。

2）在“Name”文本框中可以输入封装名“dip-8”，在“Description”文本框可以输入封装的描述。

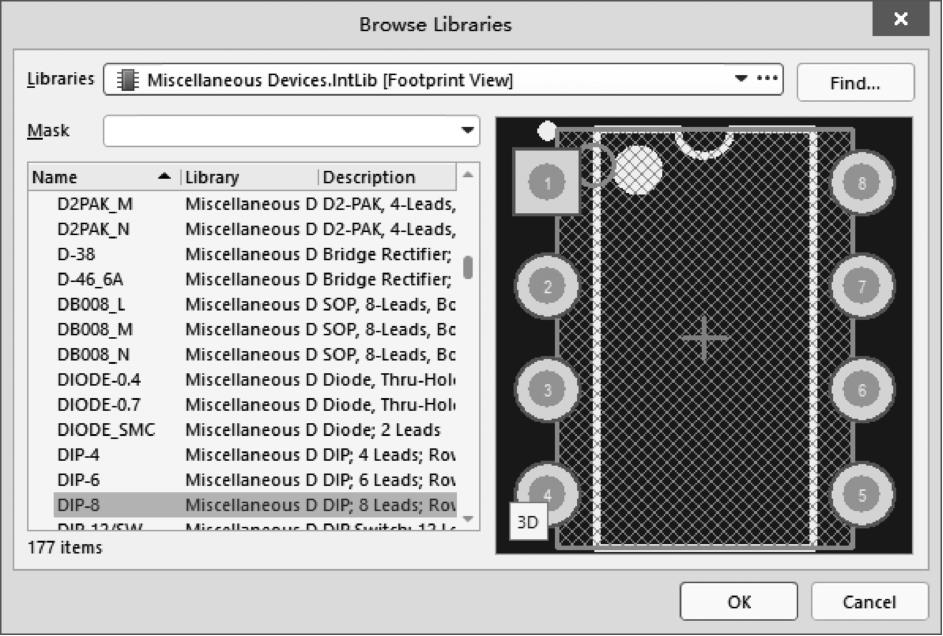

3）单击“Browse”按钮，系统弹出图2-52所示的“Browse Libraries”对话框，此时可以选择封装类型，然后单击“OK”按钮即可。

4）如果当前没有装载需要的元器件封装库，还可以单击图2-52中的 按钮装载一个元器件库，或单击“Find”按钮查找要装载的元器件库。
