原理图编辑环境
A1tium Designer的原理图绘制模块为用户提供了灵活的工作环境设置选项，这些选项和参数主要集中在“Preferences”对话框内的“Schematic”选项内，通过对这些选项和参数的合理设置，可以使原理图绘制模块更能满足用户的操作习惯，有效提高绘图效率。具体设置的方法如下。
1）启动Altium Designer，打开上一节中创建的设计工作区，系统会自动打开设计工作区中的项目，进入原理图编辑界面，打开名称为“Example.SchDoc”的空白原理图。

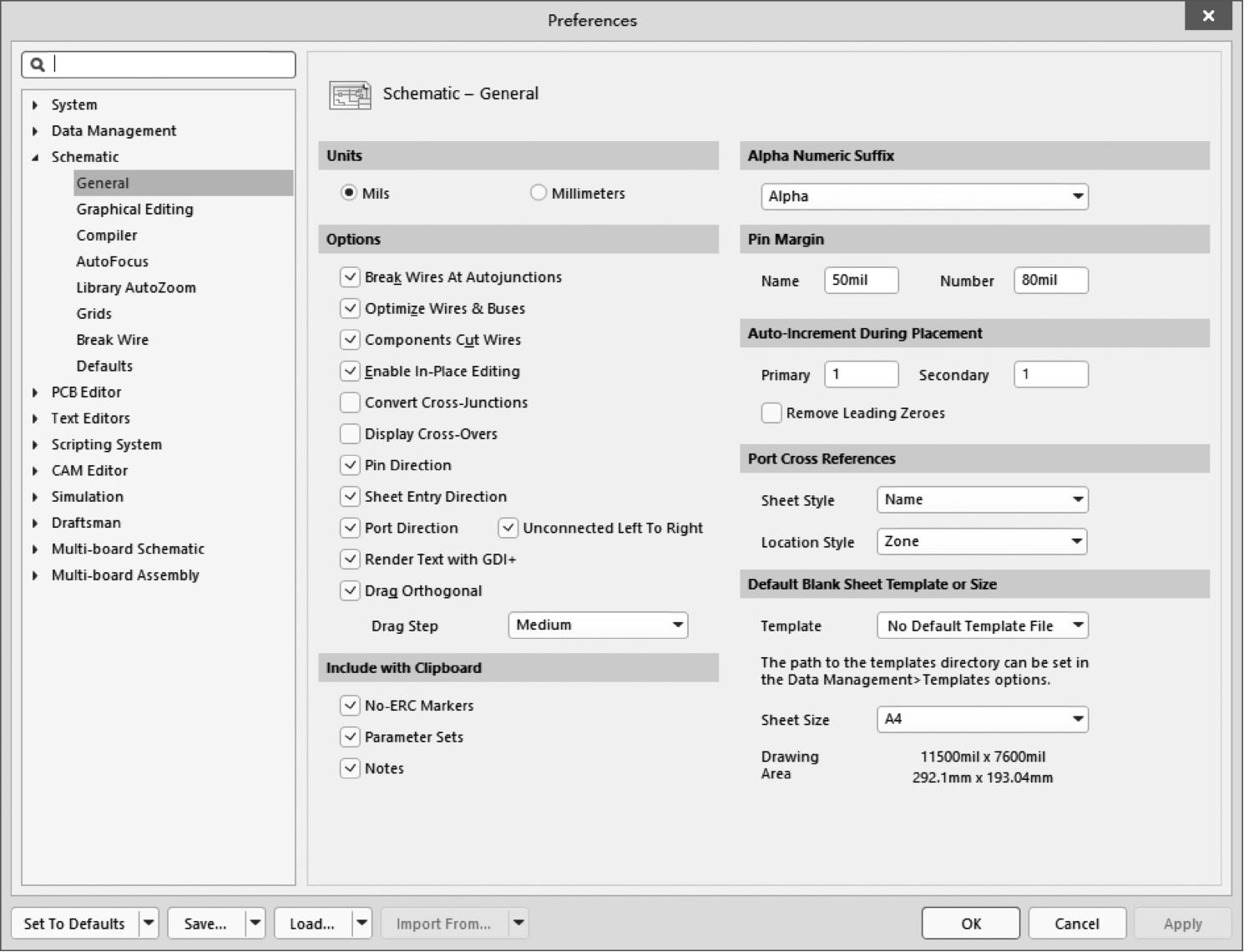

2）执行“Tools”→“Preferences”命令，打开图2-15所示的“Preferences”对话框。
图2-15 “Preferences”对话框
Altium Designer工作环境主要在“Preferences”对话框“Schematic”选项下的“General”选项卡内设置，具体选项如下。
（1）“Units”选项组
● Mils：原理图尺寸单位为英制尺寸。
● Millimeters：原理图尺寸单位为公制尺寸。
（2）“Options”选项组
● Break Wires At Autojunctions：现有的连线段将在插入自动连接点的位置被分成两部分。例如，在制作T形接点时，垂直线段将被分成两段，每段一侧。在禁用此选项的情况下，线段将在交汇处保持不间断。
● Optimize Wires & Buses：用于设置自动优化连线，系统将自动删掉多余的或重复的连线，并且可以避免各种电气连线和非电气连线的重叠。
● Components Cut Wires：用于设置元器件自动断开导线功能，该选项只有在“Optimize Wires & Buses”复选框已被选中的情况下才被激活。选中此复选框后，将一个元器件布置到一根连续导线上，使这个元器件的两个引脚同时与导线相连，则该元器件两个引脚间的导线段将被切除。如果未选中该选项，系统不会自动切除连线夹在元器件引脚中间的部分。
● Enable In-Place Editing：用于设置在原理图中直接编辑文本，选中该选项后，用户可通过在原理图中的文本上单击或使用快捷键〈F2〉，直接进入文本编辑框，修改文本内容；若未选中该选项，则必须在文本所在图元对象的“Component Properties”对话框中修改文本内容。建议选中该选项。

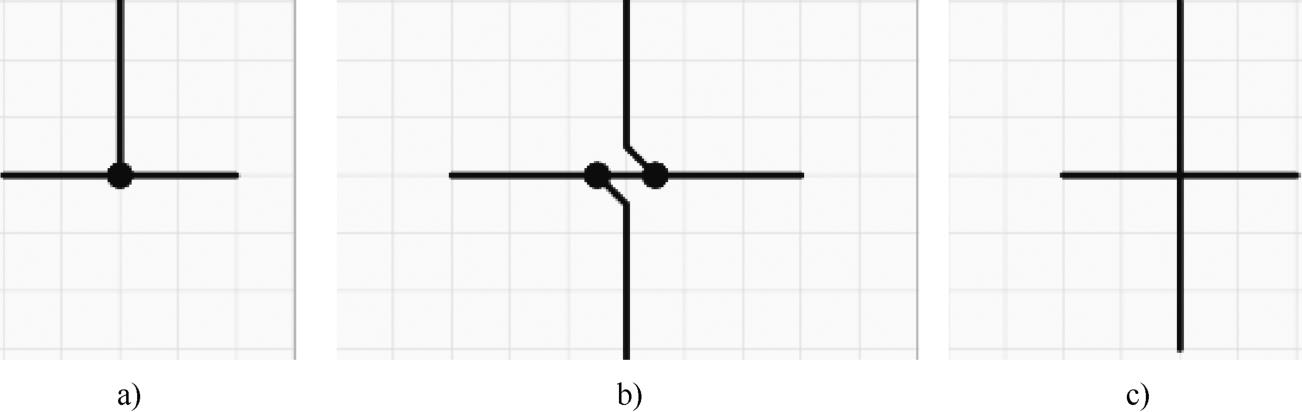

● Convert Cross-Junctions：用于设置在所有的连线交叉处添加连接点符号，使交叉的连线导通。在两条T形节点（见图2-16a）处再连接一条导线形成十字交叉时，系统自动生成两个相邻的节点，如图2-16b所示。
图2-16 “Convert Cross-Junction”选项
a）T形节点 b）选中此选项 c）不选此选项
● Display Cross-Overs：选中该选项后，系统会采用横跨符号表示交叉而不导通的连线。
● Pin Direction：用于显示引脚上的信号流向。选中该选项后，原理图中定义了信号流向的引脚将会通过三角箭头的方式显示该信号的流向。这样能避免原理图中元器件引脚间信号流向矛盾的错误出现。
● Sheet Entry Direction：用于在层次化的原理图设计中，显示图纸连接端口的信号流向，选中该选项后，原理图中的图纸连接端口将通过箭头的方式显示该端口的信号流向。这样能避免原理图中电路模块间信号流向矛盾的错误出现。
● Port Direction：用于显示连接端口的信号流向，选中该选项后，电路端口将通过箭头的方式显示该端口的信号流向。这样能避免原理图中信号流向矛盾的错误出现。
● Unconnected Left To Right：用于连接的端口方向设置，该复选项只有在Port Direction复选项选中后才有效，选中该复选项后，系统将自动把未连接的端口方向设置为从左指向右。
● Render Text with GDI+：采用GDI渲染系统字体。
● Drag Orthogonal：用于设置当用户在保持元器件原有电气连接的情况下，移动元器件位置时，系统自动调整导线保持直角；若未勾选该复选框，则与元器件相连接导线可成任意角度。
（3）“Include with Clipboard”选项组
“Include with Clipboard”选项组主要用来设置使用剪贴板或打印时的属性。使用剪贴板进行复制操作或打印时，将包含所选选项。
（4）“Alpha Numeric Suffix”选项组
“Alpha Numeric Suffix”选项组由两个选项组成，主要用来设置集成的多单元器件的通道标识后缀的类型。所谓多单元器件是指一个器件内集成多个功能单元，例如，运放LM358就集成了两个独立的运算放大器单元，是一个两单元运放器件；或者一些大规模芯片，由于引脚众多，通常也将其引脚分类，用多个单元来表示，以降低原理图的复杂程度。绘制电路原理图时，常常将这些芯片内部的独立单元分开使用，为便于区别各单元，通常用元器件标识号+后缀的形式来标注其中某个部分。
● Alpha：用于设置采用英文字母组为各单元的后缀，如U：A，U：B。
● Numeric：用于设置采用数字作为各单元的后缀，如U：1，U：2。
（5）“Pin Margin”选项组
● Name：用来设置元器件标志中引脚名称与元器件符号边缘之间的距离，系统默认该间距为50mil。
● Number：用来设置元器件标志中引脚的编号与元器件边缘之间的距离，系统默认该间距为80mil。
（6）“Auto-Increment During Placement”选项组
● Primary：用于设置在原理图上元器件标识的自动递增量。默认为1，即用户在连续放置同一种元器件时（如电阻），如果设置第一个电阻的标号是R1，则系统会自动在接下来布置的电阻上标注R2、R3……的元器件标号。
● Secondary：用来设定在创建原理图符号时，在添加引脚过程中，引脚序号的递增量，默认为1。
（7）“Port Cross References”选项组
● Sheet Style：用于设置原理图类型。
● Location Style：用于设置移动类型。
（8）“Default Blank Sheet Template or Size”选项组
“Default Blank Sheet Template or Size”选项组的下拉列表用来设置默认空白文档的尺寸大小，默认为A4，用户可在下拉列表中选择其他的标准尺寸。

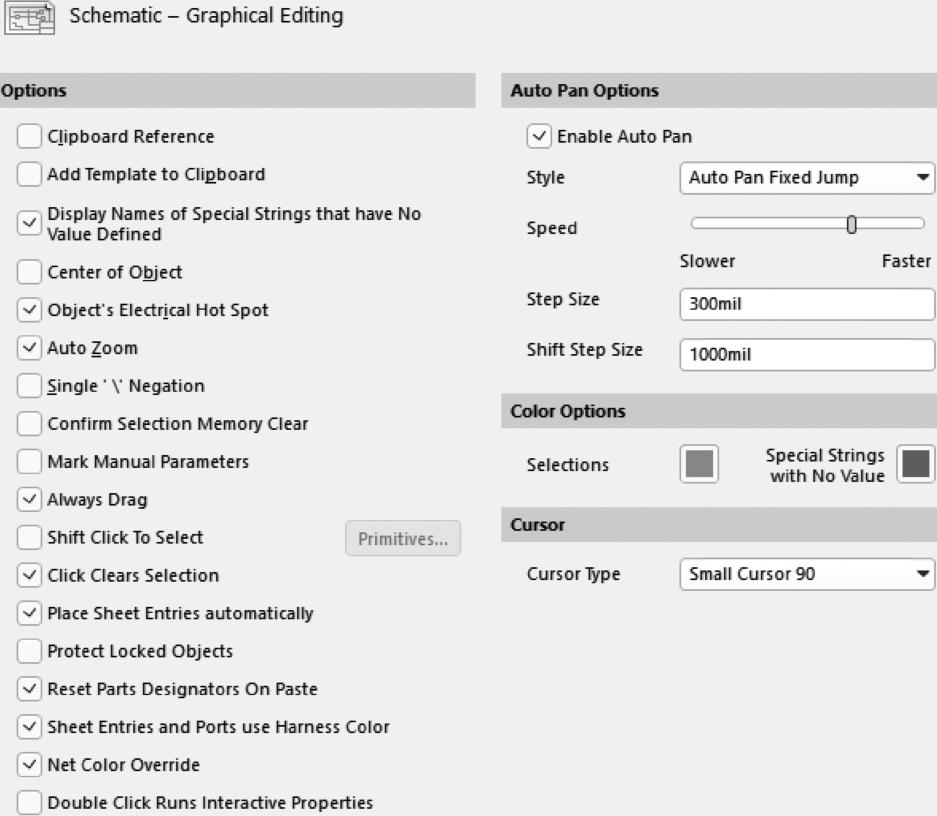

图形编辑环境的参数设置通过“Graphical Editing”选项来实现，如图2-17所示。该选项卡主要对原理图编辑中的图像编辑属性进行设置，如鼠标指针类型、栅格、后退或重复操作次数等。
图2-17 “Graphical Editing”选项卡
（1）“Options”选项组
● Clipboard Reference：用于设置在剪贴板中使用的参考点，选中该项后，当用户在进行复制和剪切操作时，系统会要求用户设置指定参考点。
● Add Template to Clipboard：用于设置剪切板中是否包含模板内容。选中该选项后，用户进行复制或剪切操作时，会将当前文档所使用的模板的相关内容一起复制到剪切板中。若未选中该选项，用户可以直接复制原理图。
● Display Names of Special Strings that have No Value Defined：选中该选项可在没有定义值时显示默认值。
● Center of Object：选中该选项后，当使用鼠标调整元器件位置时，将自动跳到元器件的参考点上或对象的中心处。若不选中该选项，则移动对象时鼠标指针将自动滑到元器件的电气节点上。
● Object’s Electrical Hot Spot：用于设置元器件的电气热点作为操作的基准点，当选中该选项后，使用鼠标调整元器件位置时，以元器件离鼠标指针位置最近的热点（一般是元器件的引脚末端）为基准点。
● Auto Zoom：选中该复选项后，当选中某元器件时，系统会自动调整视图显示比例，以最佳比例显示所选择的图元对象。
● Single '＼' Negation：用于设置在编辑原理图符号时，以'＼'字符作为引脚名取反的符号，选中该选项后，在引脚名前添加'＼'符号后，引脚名上方就显示代表反值信号有效的短横杠。
● Confirm Selection Memory Clear：用于设置在清除选择存储器时，显示确认消息框。若选中该选项，当用户单击“存储器选择”对话框的“Clear”按钮，欲清除选择存储器时，将显示“确认”对话框。若未选中该选项，在清除选择存储器的内容时，将不会出现“确认”对话框，直接进行清除。建议选中该选项，这样可以防止由于疏忽而删掉已选存储器。
● Mark Manual Parameters：当用一个点来显示参数时，这个点表示自动定位已经被关闭，并且这些参数被移动或旋转。选中此选项，显示此点。
● Always Drag：用于设置在移动具有电气意义的图元对象位置时，将保持操作对象的电气连接状态，系统自动调节连接导线的长度。
● Shift Click To Select：用于指定需要在按住〈Shift〉键，然后单击才能选中的操作对象。选中该选项后，该选项右侧的“Primitives”按钮被激活，单击“Primitives”按钮，打开“Must Hold Shift To Select”对话框。在该对话框内的列表中选中图元对象类型对应的“Use Shift”栏，所有在“Must Hold Shift To Select”对话框中选中的图元对象类型都需要按住〈Shift〉键，然后单击才能被选中。
● Click Clears Selection：用于设置通过单击原理图编辑窗口内的任意位置来清除其他对象的选中状态。若未选中该选项，单击原理图编辑窗口内已选中对象以外的任意位置，只会增加已选取的对象，无法清除其他对象的选中状态。
● Place Sheet Entries automatically：可以在页面符号之间相互连接时自动放上图纸入口Sheet Entries。
● Protect Locked Objects：用于保护（不可选中）处于锁定状态的对象。
● Reset Parts Designators On Paste：用于从一个原理图复制元器件到新的原理图中，重置元器件编号。
● Sheet Entries and Ports use Harness Color：用于设定图纸入口和端口是否使用和Harness相同的颜色设置。
● Net Color Override：设置布线网络叠层的颜色显示。
● Double Click Runs Interactive Properties：选中该选项，可在双击放置的对象时打开对象的属性面板；不选中该选项，双击放置的对象打开“模式”对话框。
（2）“Auto Pan Options”选项组
“Auto Pan Options”选项组主要用于设置系统的视图自动移动功能。视图自动移动是指在工作区无法完全显示当前的整幅图纸时，通过调整鼠标位置，调整视图显示的图纸区域，以便用户能在显示比例不变的情况下对图纸的其他部分进行编辑。
1）“Style”下拉列表，用于设置视图自动移动的模式，该下拉列表中共有3个选项。
● Auto Pan Off：取消视图自动移动功能。
● Auto Pan Fixed Jump：按照“Step Size”文本框和“Shift Step Size”文本框内的设置值进行视图的自动移动。
● Auto Pan ReCenter：每次都将鼠标指针的位置设置为下一视图的中心位置，使鼠标指针永远保持在视图的中心。
2）“Speed”滑块用于设定自动摇景的移动速度。滑块位置越靠右，自动摇景速度越快，速度设置一定要适中。速度设置得过大，视图的移动速度太快，视图位置就难以准确确定；速度设置得过小，视图调整花费时间增加，降低了操作效率。
3）“Step Size”文本框用于设置视图每帧移动的步距。系统默认值为30，即每帧移动30个像素点数。该选项数值越大，图纸移动速度越快，但移动过程的跳动也越大，视图位置调整的精确程度越低。
4）“Shift Step Size”文本框用于设置当按下〈Shift〉键时，每帧视图移动的距离。系统默认值为100，即按下〈Shift〉键，每次移动100个像素点数。建议“Shift Step Size”选项所设数值应与“Step Size”选项所设数值有较大的差别，以便用两种操作方式实现精确移动与快速移动。
（3）“Color Options”选项组
“Color Options”选项组用于设定有关对象的颜色属性。
（4）“Cursor”选项组
“Cursor”选项组用于定义鼠标指针的显示类型及可视栅格的类型。
● Large Cursor 90：将鼠标指针设置为由水平线和垂直线组成的90°大鼠标指针。
● Small Cursor 90：将鼠标指针设置为由水平线和垂直线组成的90°小鼠标指针。
● Small Cursor 45：将鼠标指针设置为由45°线组成的小鼠标指针。
● Tiny Cursor 45：将鼠标指针设置为由45°线组成的更短更小的鼠标指针。
进行原理图设计编辑，首先要进行图样参数设置。图样参数是用来确定与图样有关的参数，如图样尺寸与方向、边框、标题栏、字体等，为正式的电路原理图设计做好准备。

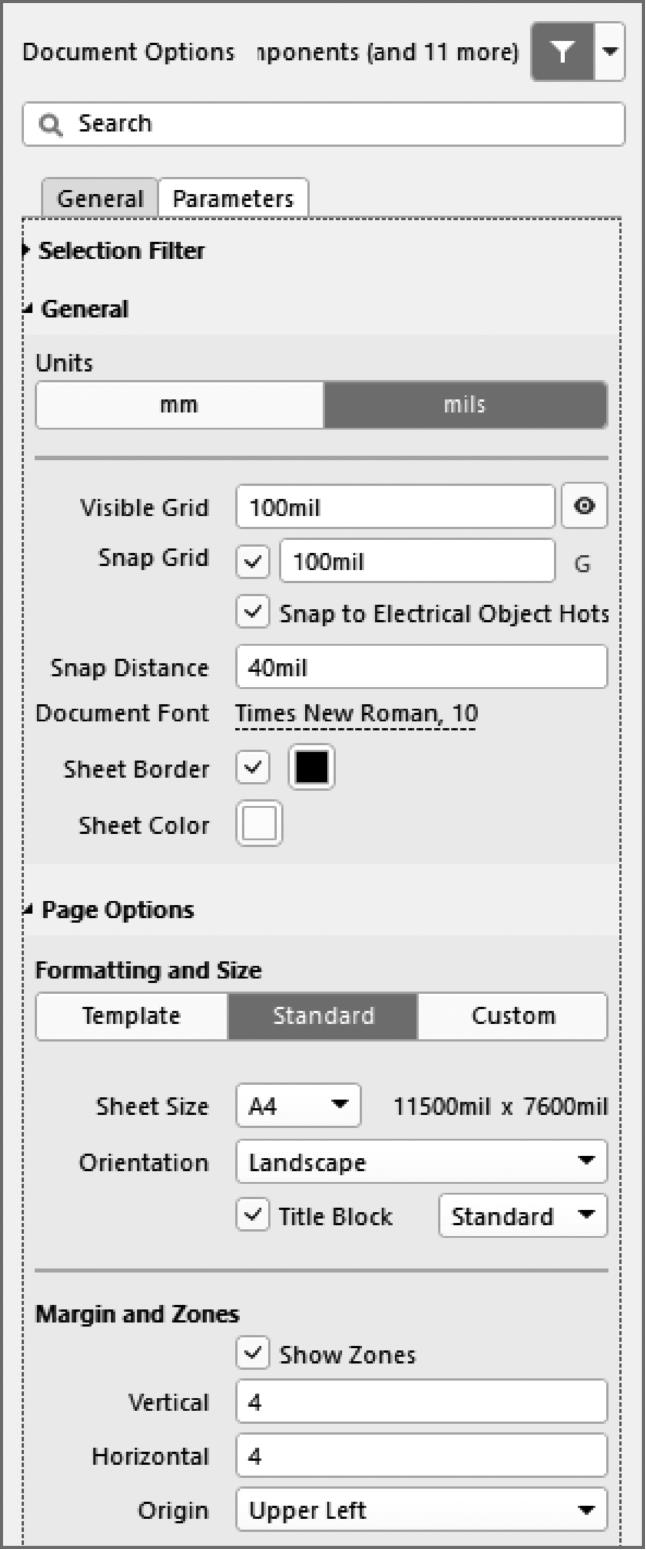

在原理图编辑环境下双击边框，或者单击右下角“Panels”按钮，在弹出的菜单中选择“Properties”选项，屏幕上将打开图2-18所示的“Document Options”属性面板，可以在这个对话框中进行图纸参数的设置。
1.常规设置
（1）图纸采用单位设置
“Units”选项下有两种单位标准供选择，“mm”为公制单位，“mils”为英制单位，如图2-18所示。
图2-18 “Document Options”属性面板
（2）图纸栅格的设置
图纸栅格的设置选项有多项，具体如图2-18所示。这几项设置的说明如下。
● Visible Grid（可视栅格）：用来设置可视栅格的尺寸。可视栅格的设定只决定图样上实际显示的栅格的距离，不影响鼠标指针的移动。如当设定“Visible Grid”为“100mil”时，图样上实际显示的每个栅格的边长为100个长度单位。
● Snap Grid（鼠标指针移动距离）：可以改变鼠标指针的移动间距。“Snap Grid”设定主要决定鼠标指针位移的步长，即鼠标指针在移动过程中，以设定为基本单位做跳移，单位是mil（密耳，1000密耳=1英寸=25.4毫米）。
当设定“Snap Grid”=100mil时，十字鼠标指针在移动时，均以100个长度单位为基础。此设置的目的是使设计者在画图过程中更加方便地对准目标和引脚。
※划重点：
锁定栅格和可视栅格的设定是相互独立的，两者不互相影响。
● Snap to Electrical Object Hotspots（电气节点）：如果选中此复选框，则系统在连接导线时，当找到最接近的节点时，就会把十字鼠标指针自动移到此节点上，并在该节点上显示一个红色“×”。
● Snap Distance：设置电气节点捕捉范围，以箭头鼠标指针为圆心，以“Snap Distance”文本中的设置值为半径，自动向四周搜索电气节点。
（3）文档字体的设置

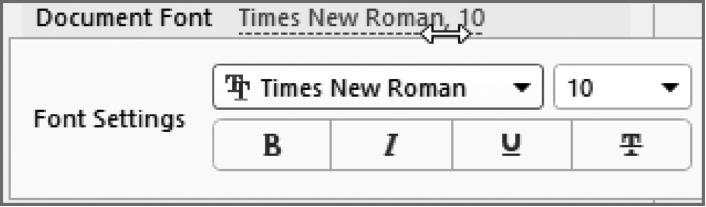

在图2-18所示的属性面板中单击“Document Font”按钮，弹出字体设置对话框，如图2-19所示。设计者可以在此处设置原理图文档的字体、字形、大小和效果。
（4）图纸和边框颜色设置
● Sheet Border：设置是否显示图纸的边框，一般选中，默认颜色为黑色。
● Sheet Color：用来设置图纸的颜色，其中共有239种颜色供选择，默认设置为米色。
2.图纸尺寸的设置
图2-18的“Page Options”选项组可设置原理图图纸的尺寸大小。格式和大小包括3种：Template（图纸模板）、Standard（标准图纸）、Custom（自定义图纸）。
1）图纸模板。“Template”选项可根据软件自带模板和用户自定义模板选择图纸。

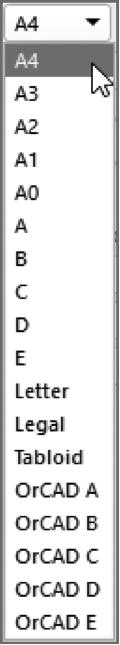

2）标准图纸。在图2-18所示属性面板中，单击“Standard”选项卡中“Sheet Size”的下拉列表，如图2-20所示，选择多种标准尺寸的图纸，系统默认图纸尺寸为A4。为方便设计者，系统提供了多种标准图纸尺寸选项。
● 公制：A0、A1、A2、A3、A4。
● 英制：A、B、C、D、E。
● Orcad图样：OrCAD A、OrCAD B、OrCAD C、OrCAD D、OrCAD E。
● 其他：Letter、Legal、Tabloid。

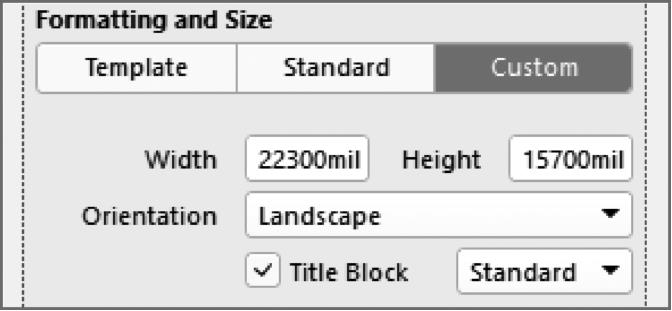

3）自定义图纸。如果想自己设置图纸的大小，选中“Custom”选项，如图2-21所示，并在该选项组的文本框中填入图纸Width（宽）和Height（高）的数值。
图2-19 设置文档字体
图2-20 设置图纸标准尺寸
图2-21 设置图纸自定义尺寸
4）图纸方向设置。“Orientation”（方向）选项用于图纸的方向设置。图2-18所示有两个选项：“Landscape”（风景画）为水平放置，“Portrait”（肖像画）为竖直放置。一般选择“Landscape”，即水平放置。
5）图纸标题栏的设置。“Title Block”（标题块）选项用于设置图纸的标题，如图2-18所示。它有两个选项：“Standard”（标准模式）和“ANSI”（美国国家标准协会模式）。
3.图纸边框与区域

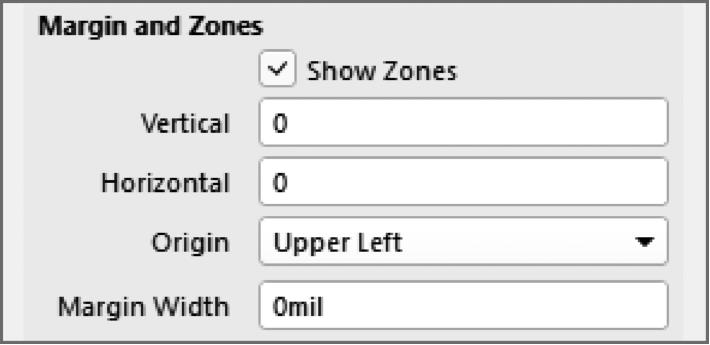

图2-22所示的“Margin and Zones”是用于设置图纸边框的选项。
● Show Zones：设置是否显示图纸边框中的参考坐标，一般选中。
● Vertical：设置边框垂直方向分区个数。
● Horizontal：设置边框水平方向分区个数。
● Origin：设置分区起始位置，其中的选项“Upper Left”为顶端居左，“Bottom Right”为底端居右。
● Margin Width：设置边框的宽度。
4.图纸属性设置

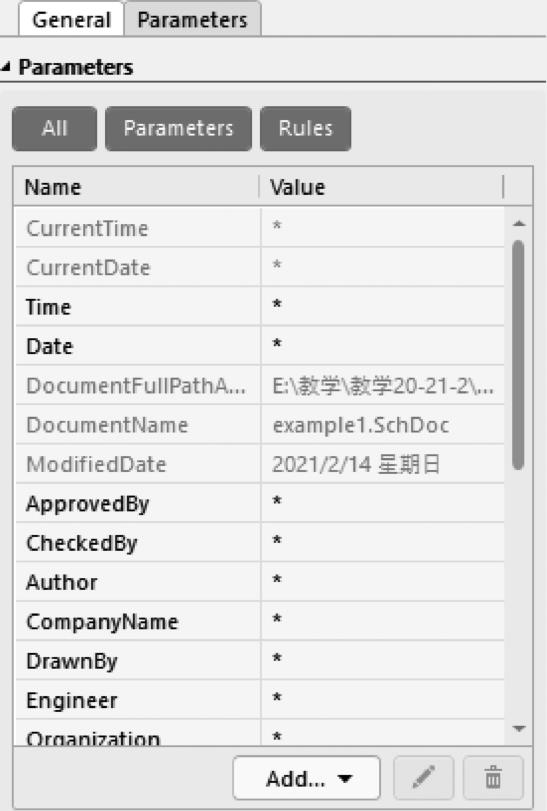

在图2-18中，打开“Parameters”选项卡，如图2-23所示。该选项卡是一个列表窗口，在列表窗口内可设置文档的有关变量，如设计公司名称与地址、图样的编号及图样的总数、文件的标题名称与日期等。具有这些参数的对象可以是一个元器件、元器件的引脚或端口、原理图的符号、PCB指令或参数集，每个参数均具有可编辑的名称和值。
单击“Add”按钮，在“Parameters”栏将添加新的变量，可对新变量的名称及数值进行编辑操作；
为“删除”按钮，可用于删除相关变量。
图2-22 设置图纸边框与区域
图2-23 设置图纸参数选项
原理图设计界面包括4部分，分别是主菜单、主工具栏、工作面板和原理图工作窗口。
1.主菜单

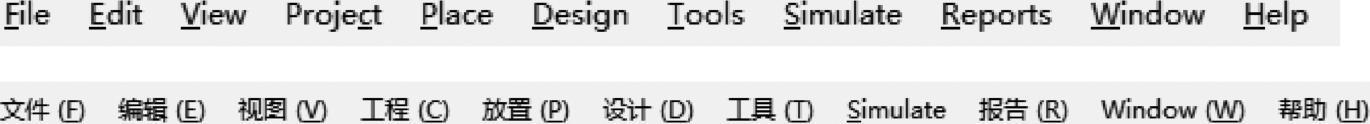

原理图主菜单如图2-24所示。
图2-24 原理图主菜单
● File：主要用于文本操作，包括新建、打开、保存等功能。
● Edit：用于完成各种编辑操作，包括撤销/恢复、选取/取消对象选取、复制、粘贴、剪切、移动、排列、查找文本等功能。
● View：用于视图操作。
● Project：用于完成工程相关操作，包括新建工程、打开工程、关闭工程、增加工程、删除工程等操作。
● Place：用于放置原理图中各种电气元器件符号和注释符号。
● Design：用于对元器件库进行操作，生成网络表、层次原理图设计等操作。
● Tools：为设计者提供各种工具，包括元器件快速定位、原理图元器件编号注释等。
主菜单还包括“Simulate”菜单、“Reports”菜单、“Window”菜单和“Help”菜单，以上菜单的具体应用，将在后面章节的例子中进行详细讲解。
2.主工具栏
Altium Designer的工具栏有原理图标准工具栏、布线工具栏、应用工具栏和混合仿真工具栏。
（1）“Schematic Standard”（原理图标准）工具栏

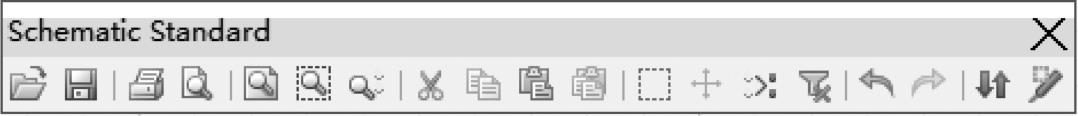

提供了常用文件操作、视图操作和编辑操作，如图2-25所示，将鼠标指针放置在按钮上会显示该按钮的对应功能。
图2-25 原理图标准工具栏
（2）“Wiring”（布线）工具栏

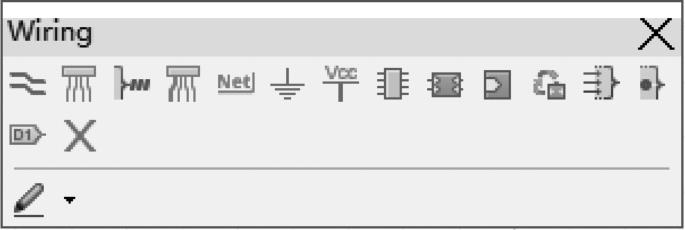

列出了建立原理图所需要的导线、总线、连接端口等工具，如图2-26所示。
（3）“Utilities”（应用）工具栏

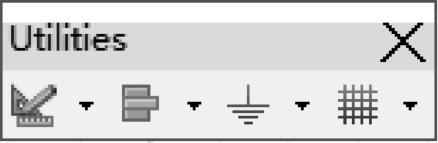

列出了常用工具列表，如图2-27所示。其常用工具条展开后如图2-28所示。
图2-26 布线工具栏
图2-27 应用工具栏

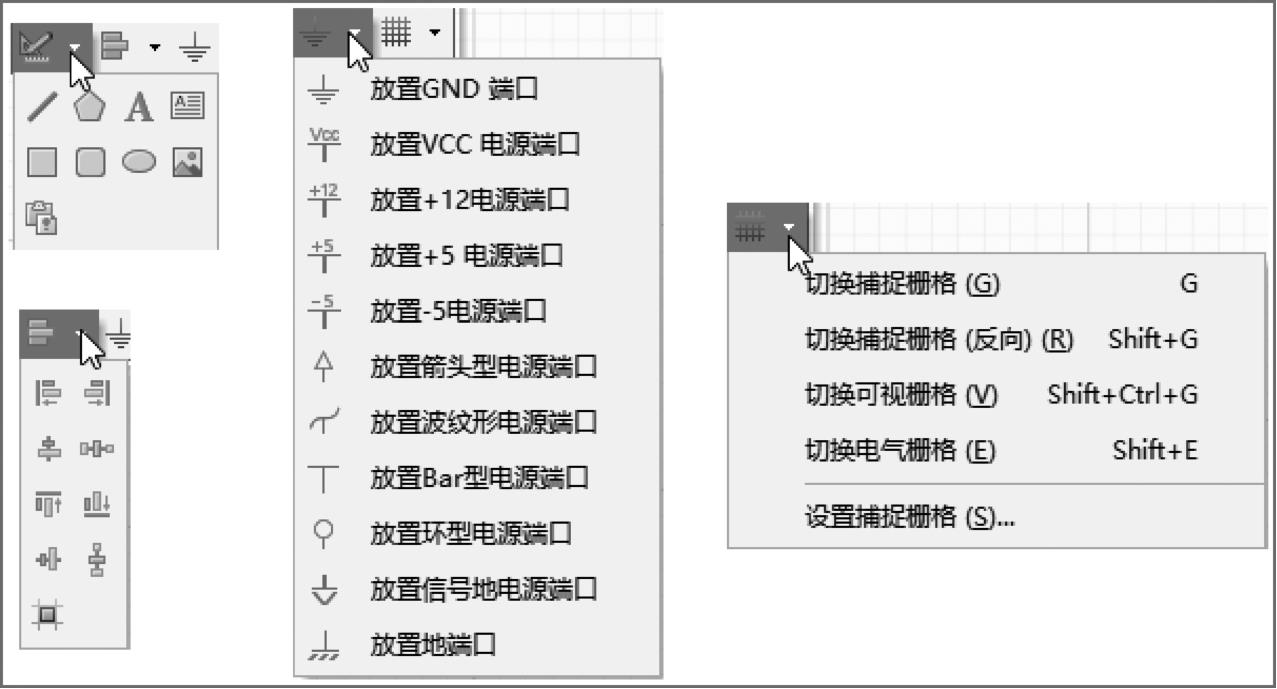

图2-28 绘图、对齐、电源和栅格设置工具
3.工作面板
原理图设计中常用到的工作面板有如下3个。
（1）“Projects”面板

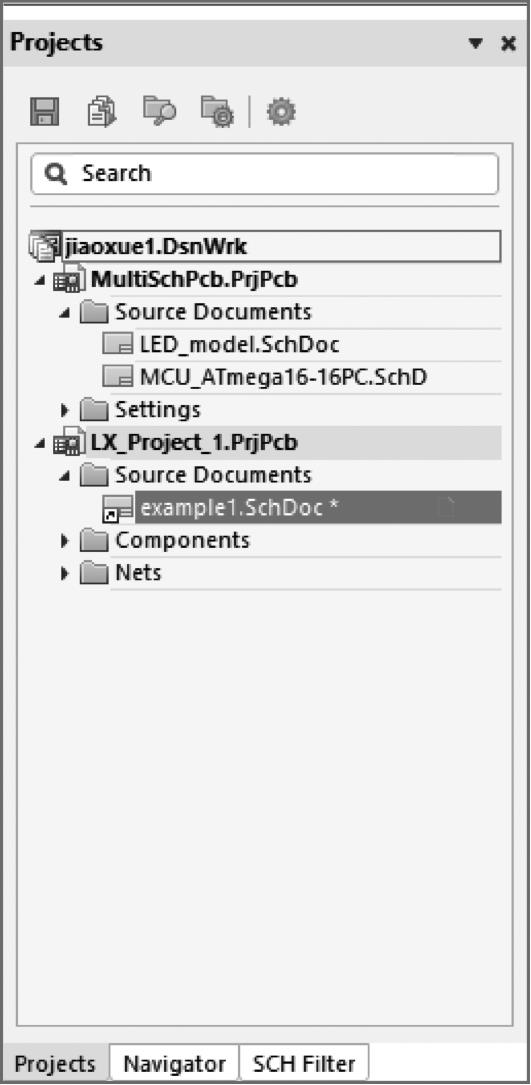

“Projects”面板中列出了当前工程的文件列表及所有文件，如图2-29所示。在该面板中提供了所有有关工程的功能，可以打开、关闭和新建各种文件，还可在工程中导入文件等。
（2）“Components”面板

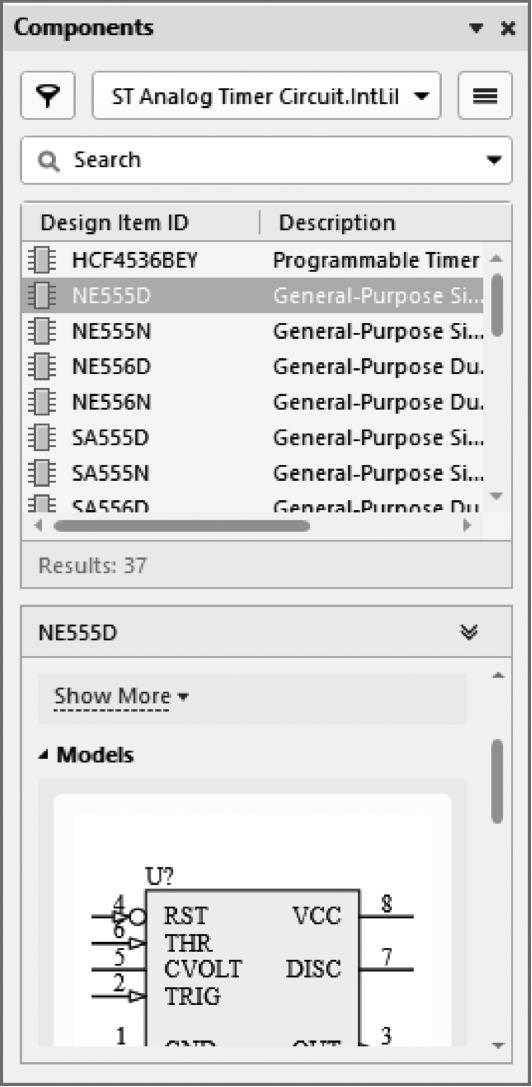

在“Components”面板中可以浏览当前加载的元器件库，而且通过该面板还可以在原理图上放置元器件，如图2-30所示。
（3）“Navigator”面板

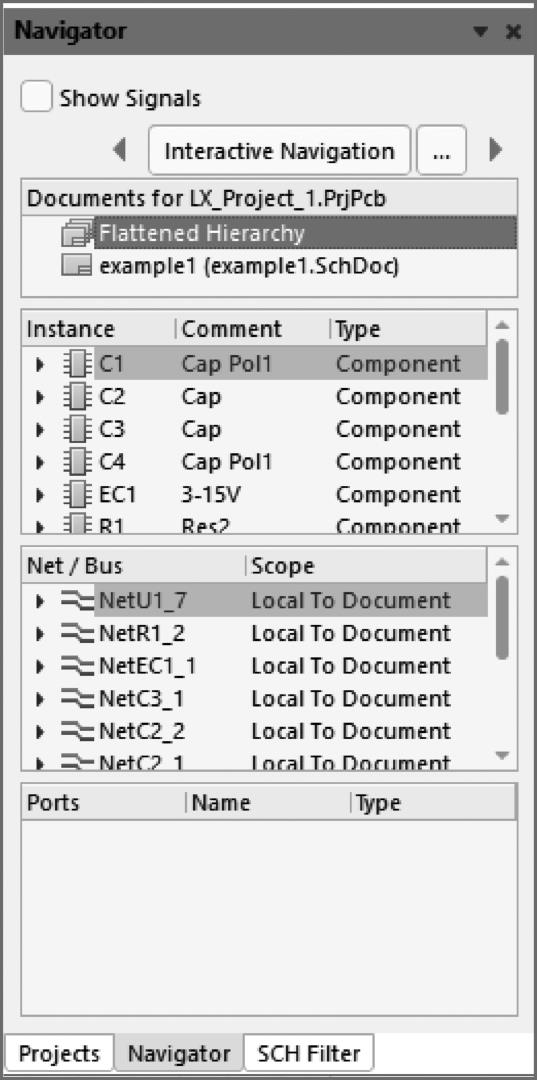

“Navigator”面板在分析和编译原理图后能够提供原理图的所有信息，通常用于检查原理图，如图2-31所示。
图2-29 “Projects”面板
图2-30 “Components”面板
图2-31 “Navigator”面板
4.原理图工作窗口
设计者在原理图工作窗口绘制原理图的过程中，需要经常查看整张原理图或只看某一个部分，所以要经常改变显示状态，缩小或放大绘图区。原理图设计系统中的“View”菜单可以对原理图进行视图操作。
（1）通过菜单放大或缩小图纸显示

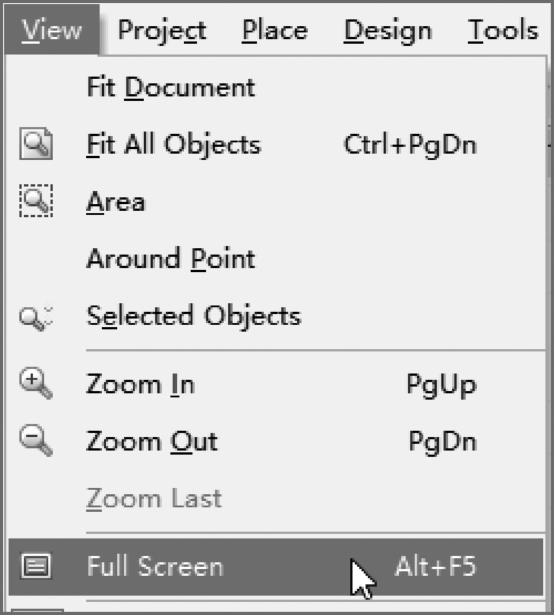

Altium Designer提供了“View”菜单来控制图形区域的放大与缩小，“View”菜单如图2-32所示。
图2-32 “View”菜单
下面介绍菜单中的主要命令及其功能。
● Fit Document：该命令把整张原理图缩放在窗口中，可以用来查看整张原理图。
● Fit All Objects：该命令使绘图区中的图形填满工作窗口。
● Area：该命令放大显示用户设定的区域。这种方式是通过确定用户选定区域中对角线上两个角的位置，来确定需要进行放大的区域。首先执行此菜单命令，然后移动十字鼠标指针到目标的左上角位置，再拖动鼠标，将鼠标指针移动到目标的右下角适当位置，单击加以确认，即可放大所框选的区域。
● Around Point：该命令要用鼠标选择一个区域，指向要放大范围的中心，按左键确定一中心，再移动鼠标展开此范围，单击即完成定义，并将该范围放大至工作窗口。
● Selected Objects：该命令可以放大所选择的对象。
● Full Screen：全屏显示绘图工作窗口。
（2）通过键盘实现图纸的缩放
当系统处于其他绘图命令下时，设计者无法用鼠标去执行一般的命令显示状态，此时要放大或缩小显示状态，必须采用功能键来实现。
● 按〈Page Up〉键，可以放大绘图区域。
● 按〈Page Down〉键，可以缩小绘图区域。
● 按〈Home〉键，可以从原来鼠标指针下的图纸位置，移位到工作区中心位置显示。
● 按〈End〉键，对绘图区的图形进行刷新，恢复正确的显示状态。
将鼠标指针指向原理图编辑区，按下鼠标右键不放，鼠标指针变为手状，拖动鼠标即可移动查看图纸位置。
总之，Altium Designer提供了强大的视图操作，通过视图操作，设计者可以查看原理图的整体和细节，在整体和细节之间自由切换。通过对视图的控制，设计者可以更加轻松地绘制和编辑原理图。
