如果没挑出来“不合格的双峰”的激光器，会有啥后果？

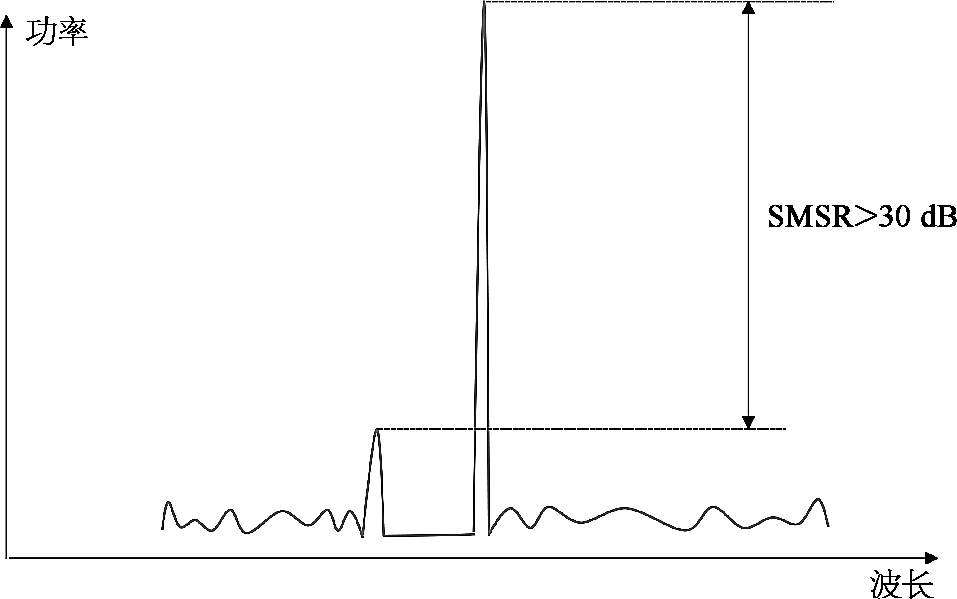

你心中的边模抑制比是这样的：

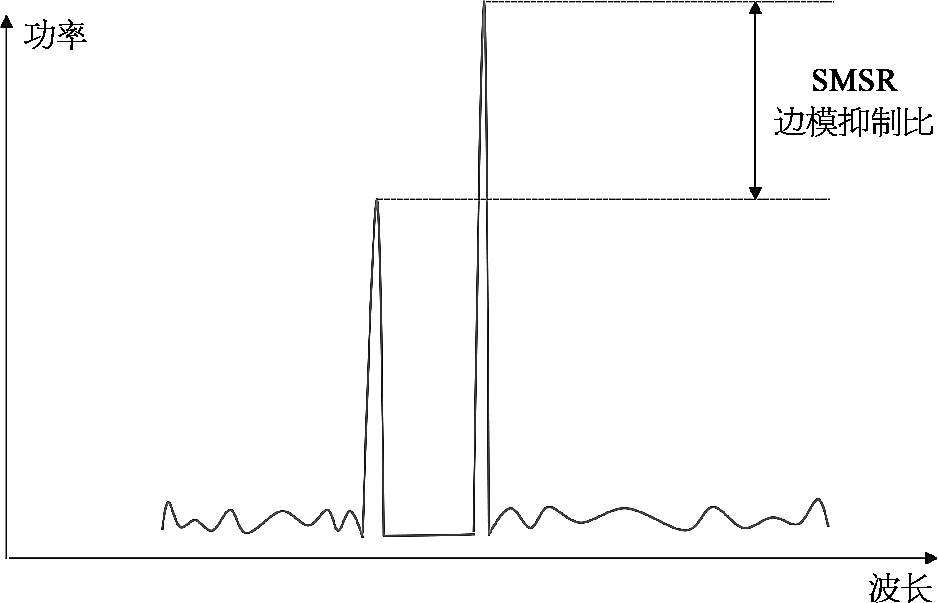

可双峰就成这样了：

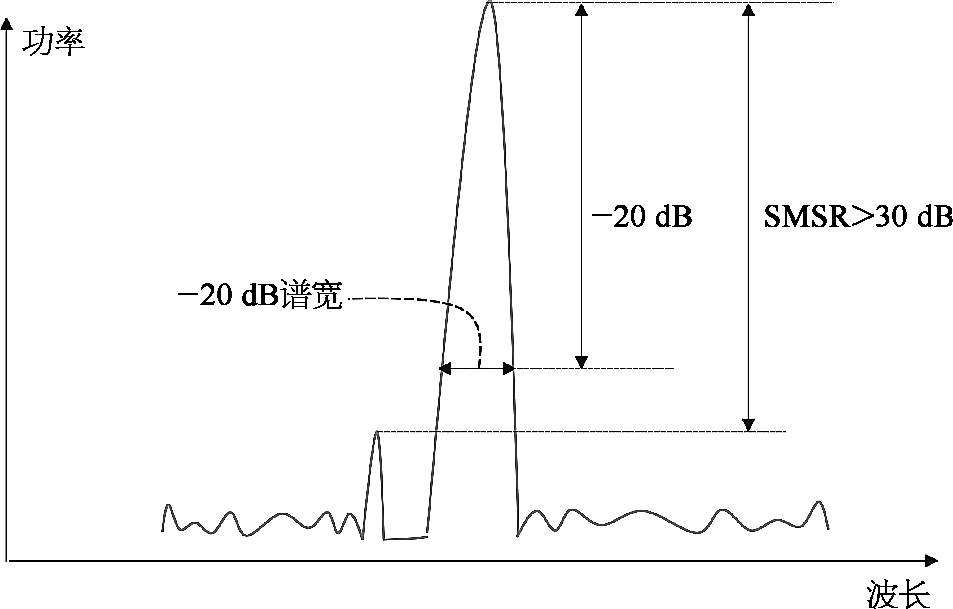

你心中的-20dB谱宽是这样的：
（把其中一个纵模展宽，方便标注示意）

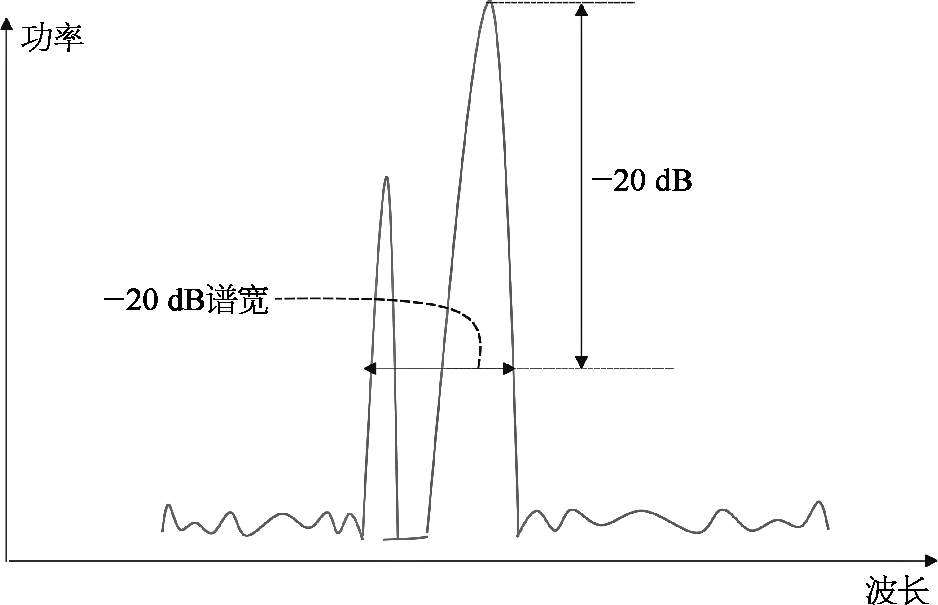

双峰之后的-20dB谱宽就成了：
从表象上看，双峰会导致不符合标准，不符合客户的指标要求。
但，为什么客户要定这个边模抑制比呢，因为这和DFB激光器的传输距离相关。
人家系统设计，是希望传几十公里，反推算下来，需要SMSR＞xxdB，需要谱宽是xx。
然后，你给人家发货，激光器/光模块测出的光谱双峰，那就对信号劣化得很严重，传不了那么远。
双峰→影响谱宽→加重色散→TDP增加→接收端灵敏度降低。
DFB的双峰的出现，与很多参数相关联。
芯片供应商发货，首先得挑单峰，抛弃双峰。
常温下是单峰，有可能高温、低温下出现双峰，原因是单纵模（单峰）是由光栅的周期性折射率分布得到的结果，不同温度下的折射率是不一样的，温度→改变折射率→可能出现双峰。
直流下是单峰，加调制，比如误码设置了PRBS输出码型，就有可能导致两峰的变化，这是因为光信号“1”和“0”的电流大小不一样→电流影响折射率→可能出现双峰。
激光器不同的偏振bias电流和不同的mod调制电流状态下，也有可能以前是单峰，现在是双峰，原因同上，DFB的工作电流→电流影响折射率→可能出现双峰。
所以，光模块光器件的工程师们，评估激光器时，要各个方面全方位立体式评估，才能保证工作OK。
