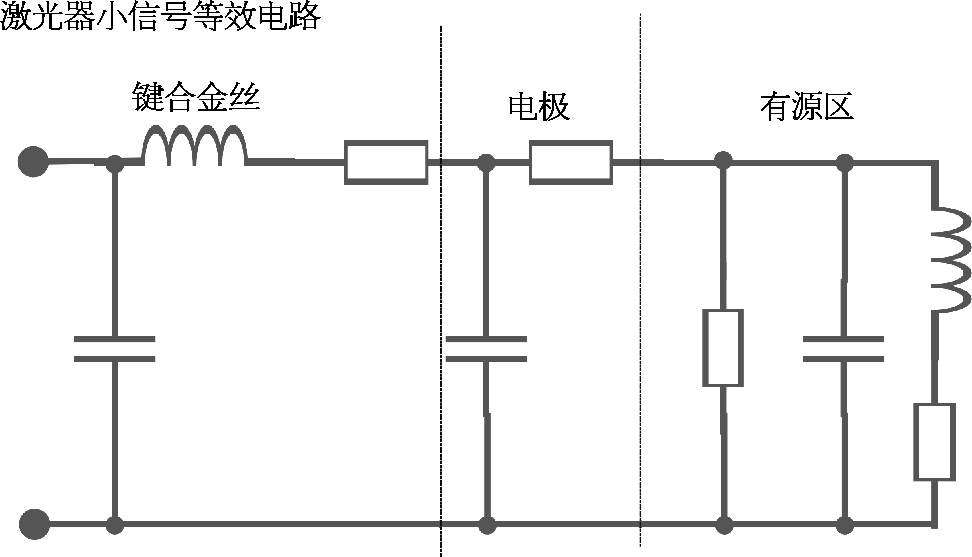

本节聊一下激光器小信号等效电路，有源区、激光器电极以及键合金丝的等效模型，当然在此基础上也可以继续级联外围等效模型。

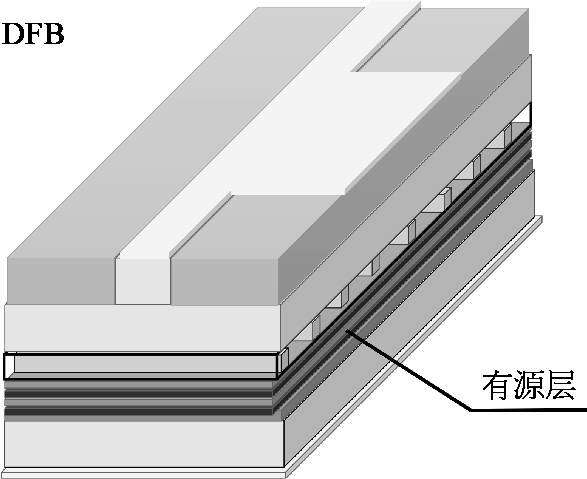

先看有源区：

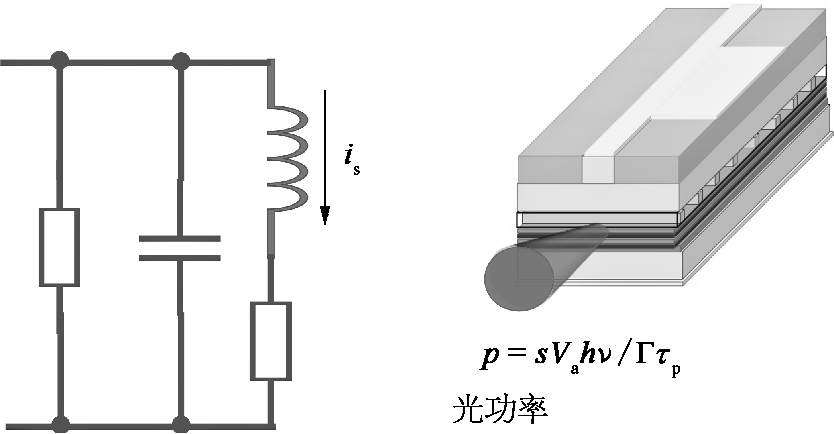

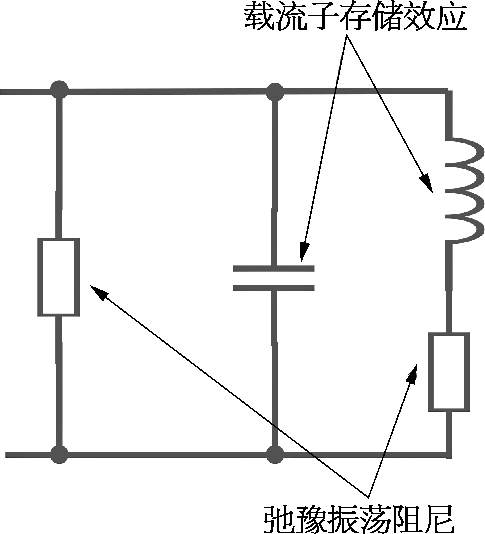

有源区寄生电感与电容，表征的是载流子存储效应，不断地把电子转成光子。
等效电阻表征的是弛豫振荡的阻尼。
其中，流经电感的电流，与有源层光子密度 s 成正比，而激光器出光功率 P 与光子密度也成正比。

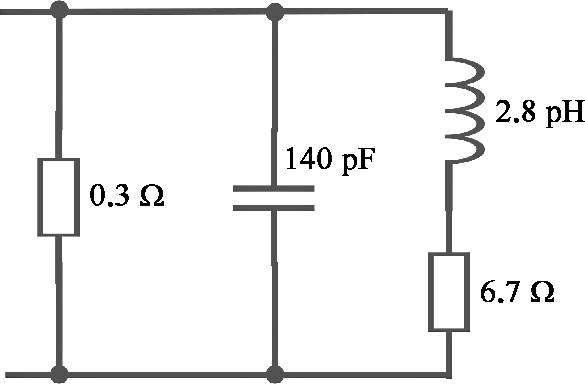

举个例子：静态下的激光器，内阻很小，如下图中的0.3Ω。而调制信号后电感电容和6.7Ω的电阻则起主要作用。

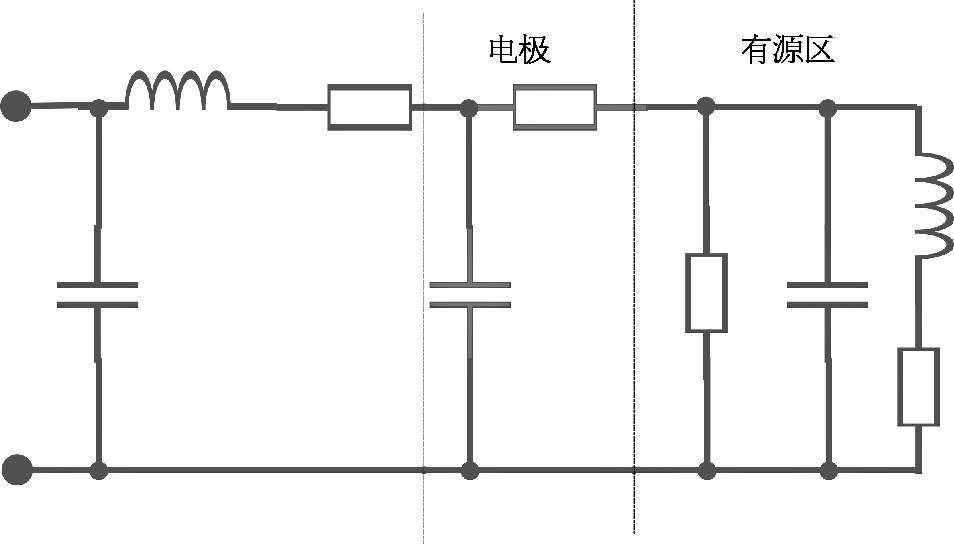

再来看看电极的寄生参数：

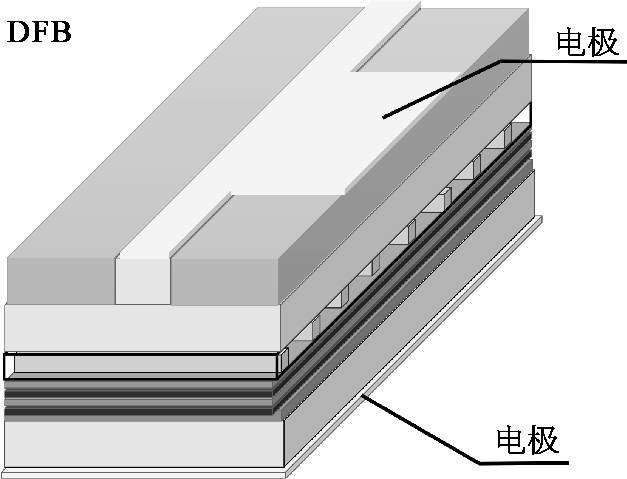

电极有接触电阻，也有寄生电容。

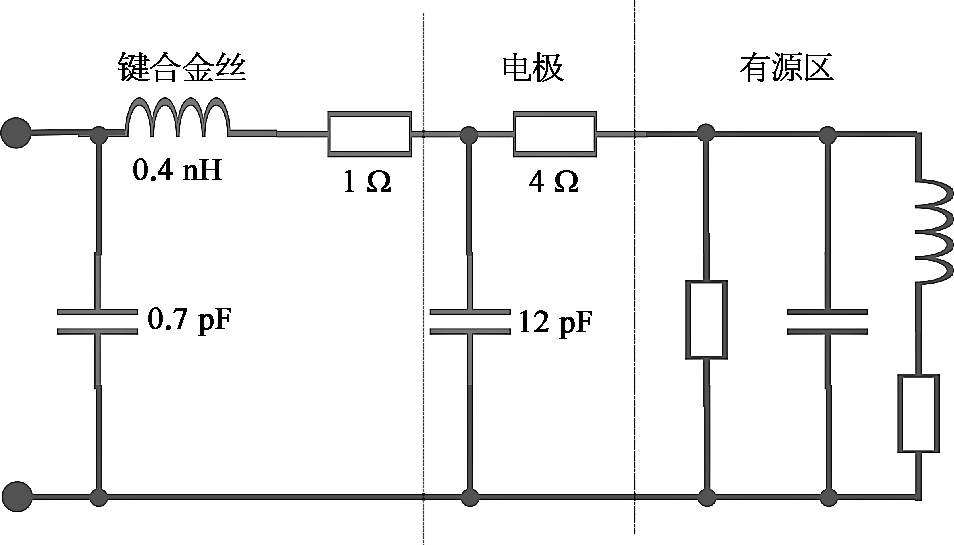

一般接触电阻有几个欧姆，电容约十多个皮法。
最后看键合金丝：

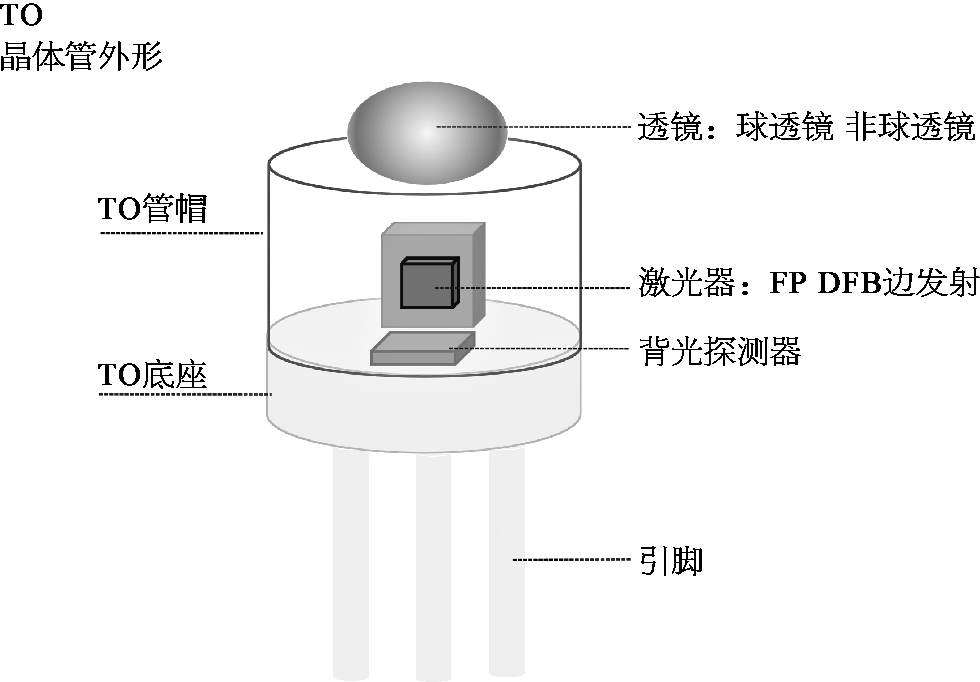

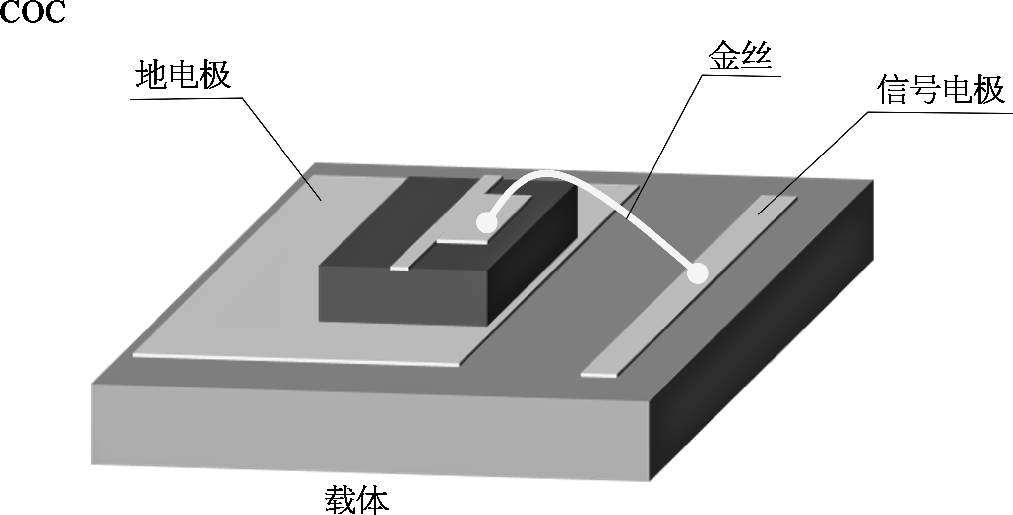

TO（transistor outline）封装也好，BOX封装也好，一般激光器要放置在载体上，也就是COC（chip on carrier）。
这段键合金丝，也会有寄生电感电阻和电容。这些参数与金丝的类型、直径、长度、键合方式（楔形、球形）都相关。
比如说25μm的金丝，每毫米的寄生电感约1nH，寄生电阻约2Ω。
