在看激光器特性时，总提到一个词儿“小信号频响”特性。
频响，频率响应，这个都知道。
何为“小信号”，多小算小？
为什么要分析小信号特性？
激光器的PI曲线我们很熟悉，也就是功率-电流（P-I）曲线。

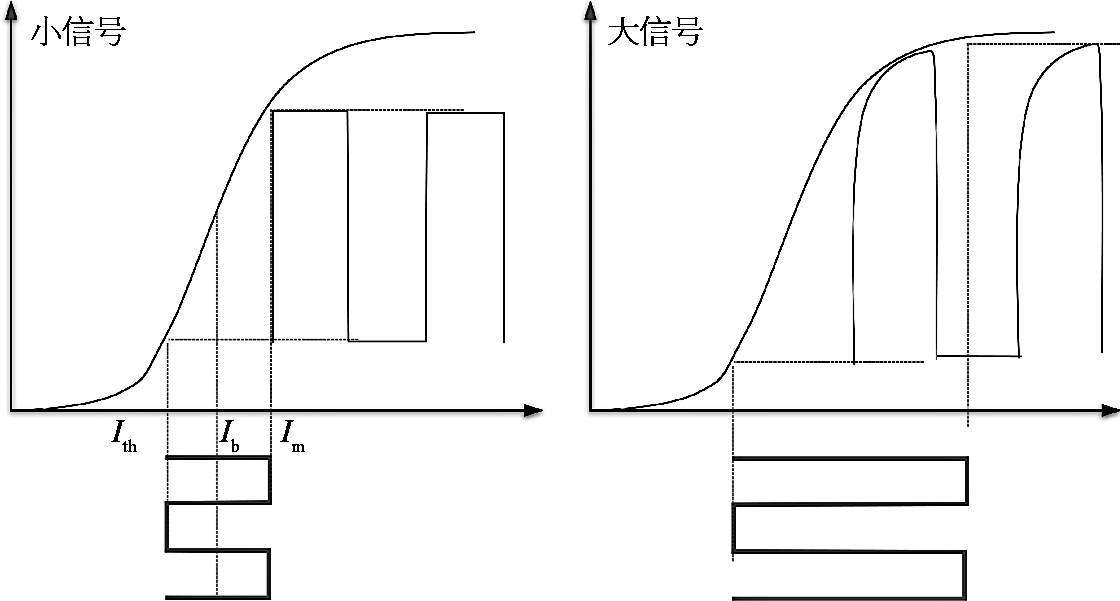

如果调制的电流很大（右），那光信号就会调制在P-I的非线性区域，导致信号失真。

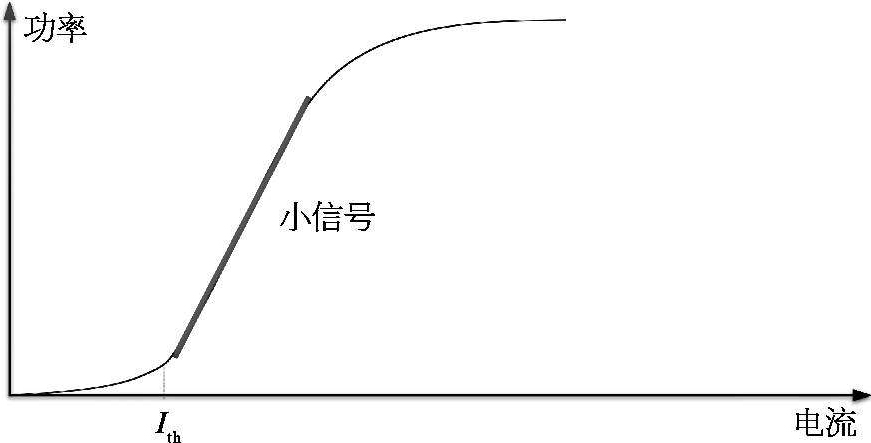

所谓“小信号”，我们近似认为是激光器调制在线性区域的信号。
那为什么要研究小信号的特性？

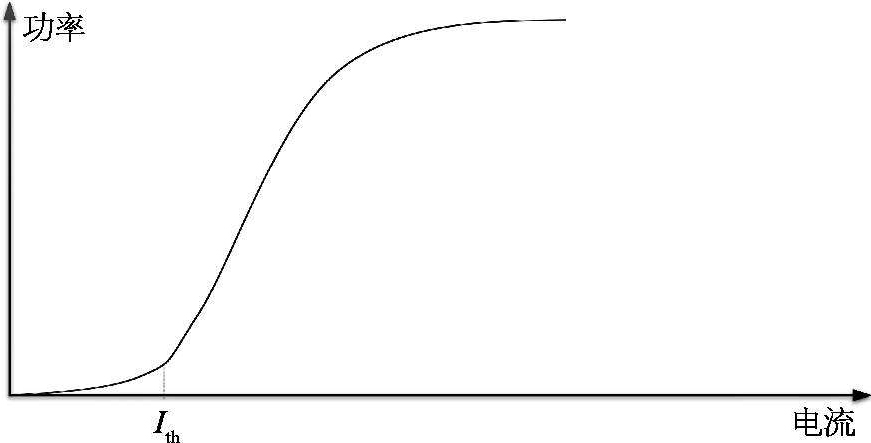

在直流工作状态下的P-I曲线如下图所示。

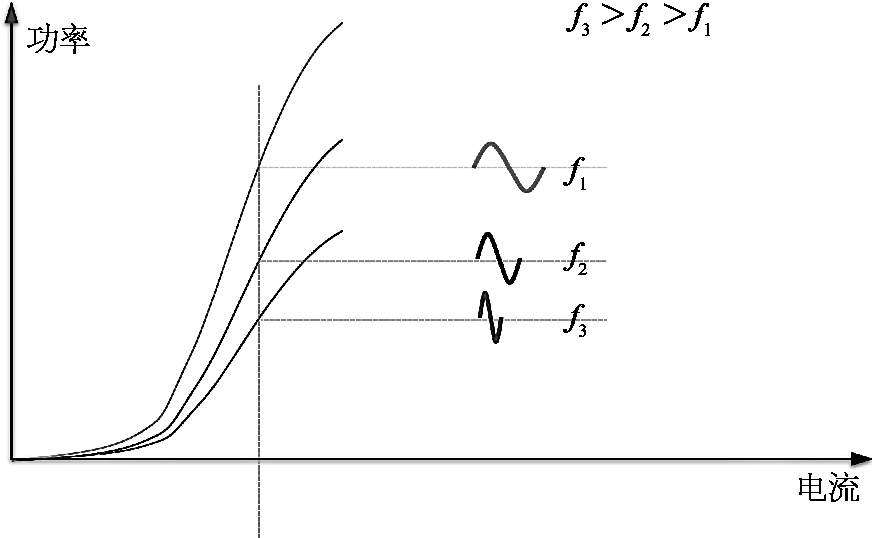

在不同调制信号速率，P-I是有变化的。下图3个不同信号频率，P-I曲线不同。

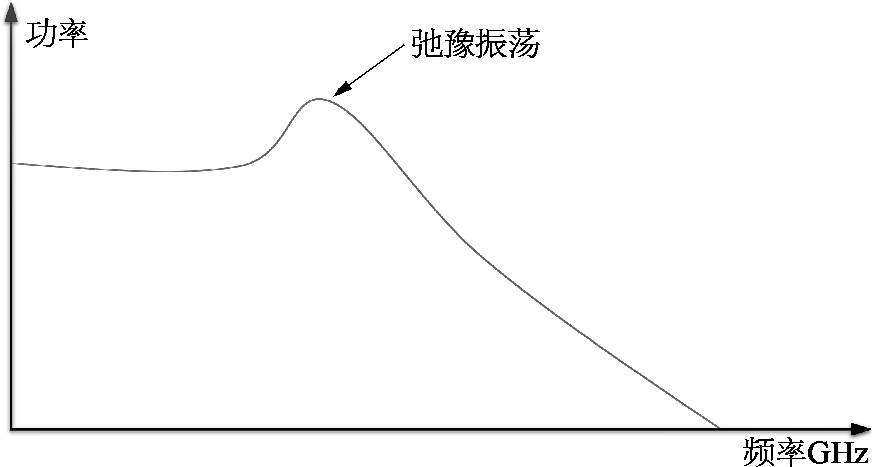

频率响应曲线，一般是这样，信号在弛豫振荡频率处，响应幅度增强；大于弛豫振荡频率后，响应幅度降低。

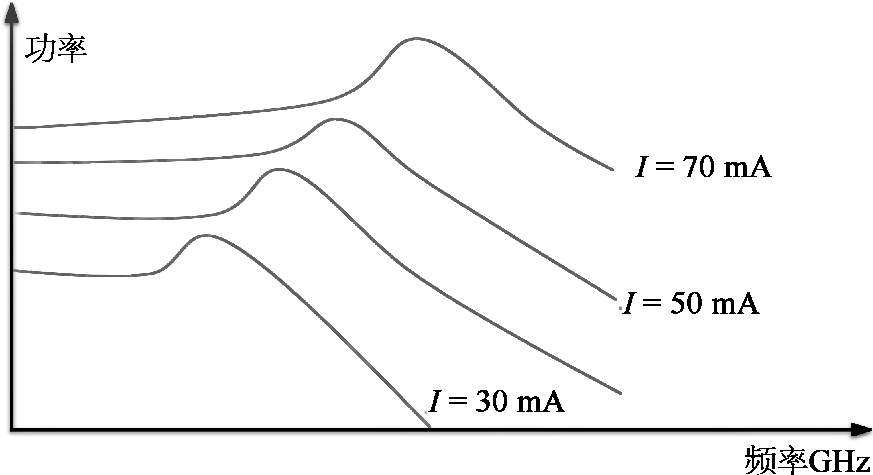

激光器的带宽，是设计本身决定的。但是不同调制电流，这个频率响应曲线还是有变化的。
何为“小信号”，多小算小？
进入非线性区间的信号叫大信号，这个区间有信号失真。
咱们需要的激光器调制区间，希望在线性区间，小信号就是这个区域内的信号。
为什么要分析小信号特性？
小信号不同调制速率，电流响应曲线不同。
小信号不同调制电流，频率响应曲线不同。
而这些特性与信号完整性强相关。
