什么是“背光”？

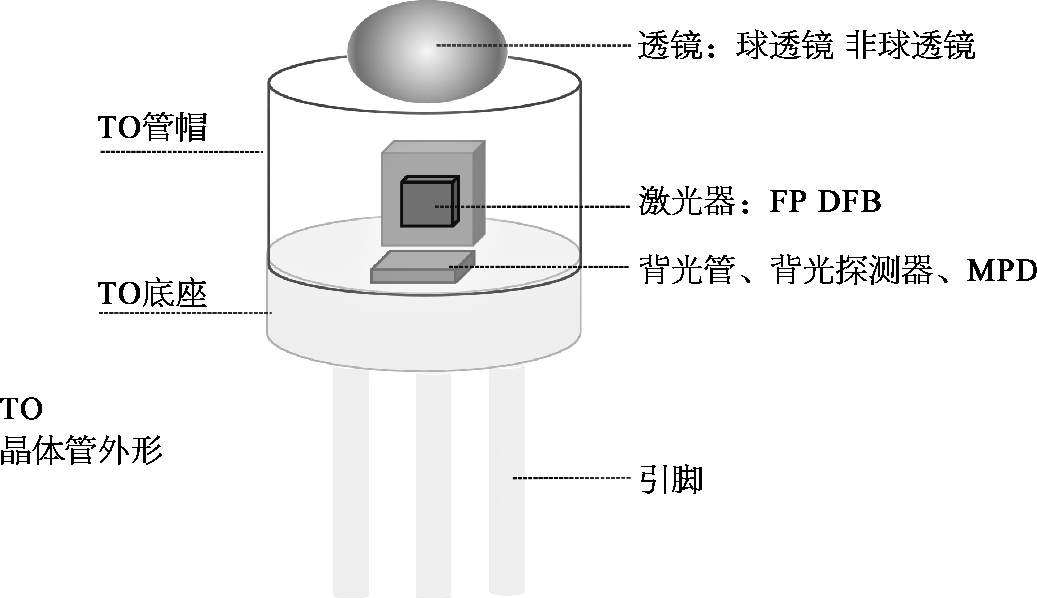

通常中文环境里，“背光”是指背光探测器，也叫MPD，是装在TOSA里的探测器。
TOSA，是指发射组件，也就是装激光器的。
ROSA，是指接收组件，是组装的探测器。
MPD，是TOSA中的背光探测器。
那背光探测器，作为一个探测器，为什么要装在TOSA这个激光器组件里。这是第一个问题。
装在TOSA里的探测器，和装在ROSA里的探测器，有何不同？这是第二个问题。

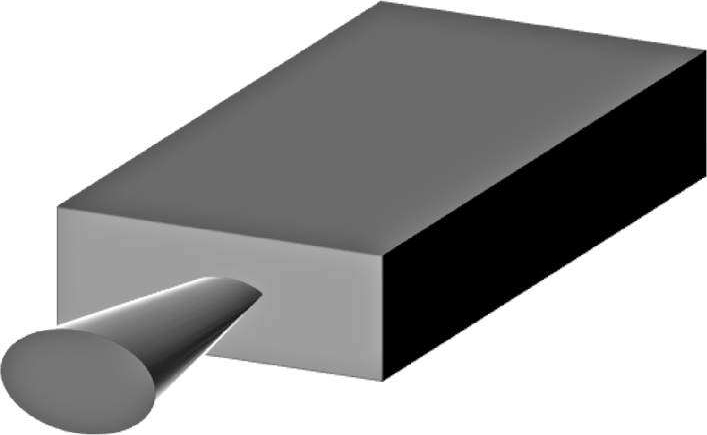

一般描述激光器时，都是这么画示意图（见下图）。

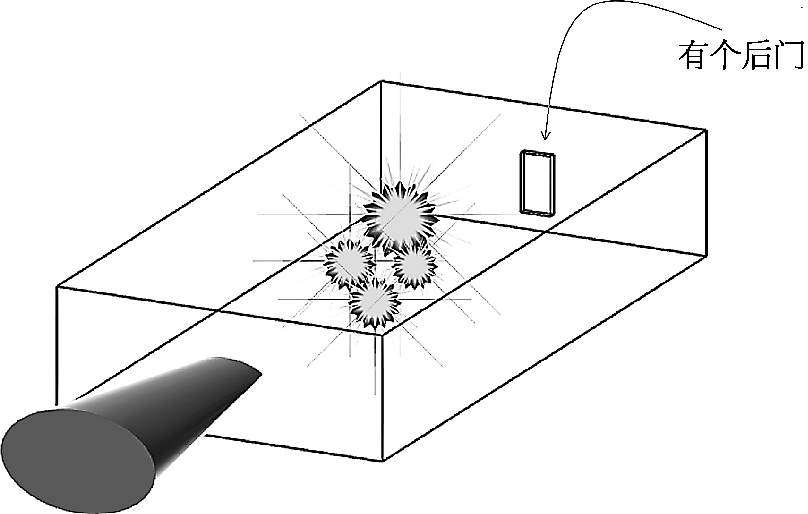

其实，激光器的发光面，不止前面有，后面也有，后头那个是个后门儿。

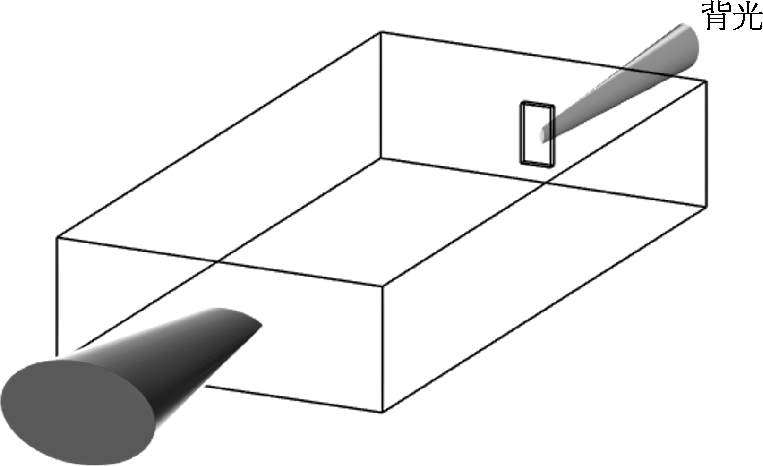

后门出来的光，很小，大约是前面光的1/10，甚至更小。这就是背光。
前门出来的光，是做通信业务的。咱们通常要看光眼图啊、消光比啊、光功率啊……这些个名词描述的都是正面的光。
后门的光是准备干啥的？
打个比方，闺女和我说“晚安，妈妈”，她说她关灯睡觉。呵呵，我从门缝儿里知道她并没有关灯，我还能从门缝儿里判断出，闺女开的是台灯还是大吊灯。
在闺女房间，灯光的作用是帮助看书。
咱们TOSA里的光，是为了传输光信号，这是主业务的光，前门的光。
我从门缝儿看的结果，是能判断出关没关灯。
观察激光器背光，就知道，激光器有没有在工作，一个光模块3年之后也许坏了呢，不发光是有可能的。
我从门缝儿还可以看出，是台灯的弱光，还是大吊灯的强光。
观察激光器背光功率，可以推算出，前门儿业务光功率的大小。
一个扒门缝儿的妈妈，叫作监控妈妈，monitor mother。
一个观察激光器背光的探测器，叫作监控探测器，monitor PD，简称MPD，又称背光探测器。
它有两个作用，一是可以判断激光器有没有在正常工作，二是可以判断光功率大小。
MPD，和ROSA中的PD，作用不一样。
ROSA的PD，是要快速判断出业务信息，1010101，它要求的是信号响应速率要足够快，灵敏度要足够好。
TOSA中的MPD，不需要高速率，对灵敏度也没有严苛的要求，所以可选择更便宜的材料。
