斜面激光器是个啥意思。想了老半天，原来说的是MACOM可以修正光束形状的那个。
这个设计，目的是降低激光器发散角，发散角低了，入光纤的耦合效率就会大幅度提升。

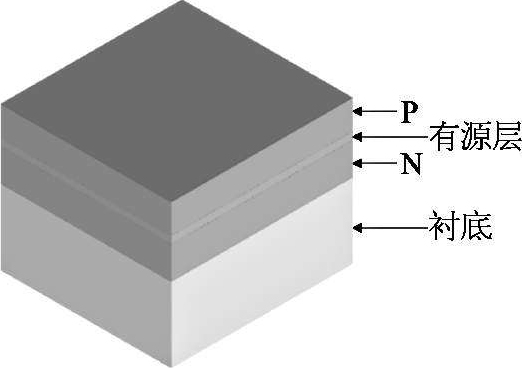

一般的激光器，就是个PN结，注入电流，激射发光。

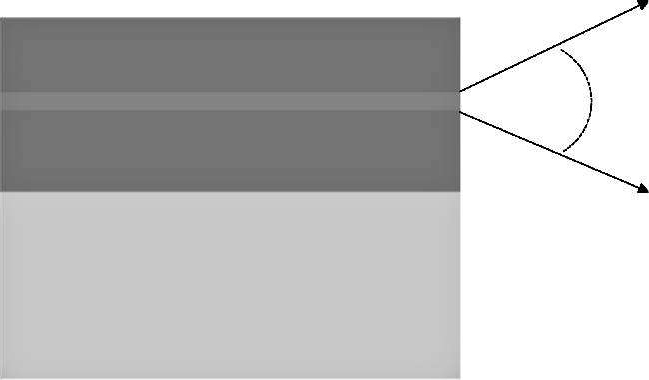

发散角的控制，是各家有各家的绝活。RWG的出光是一个椭圆形，垂直和水平的发散角不一样。垂直发散角一般会比较大，经常会有个三四十度的样子。

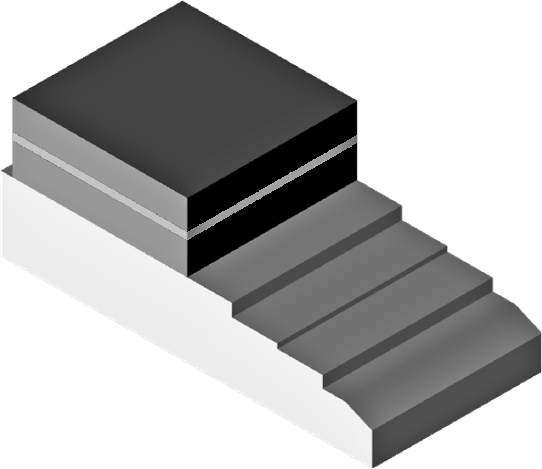

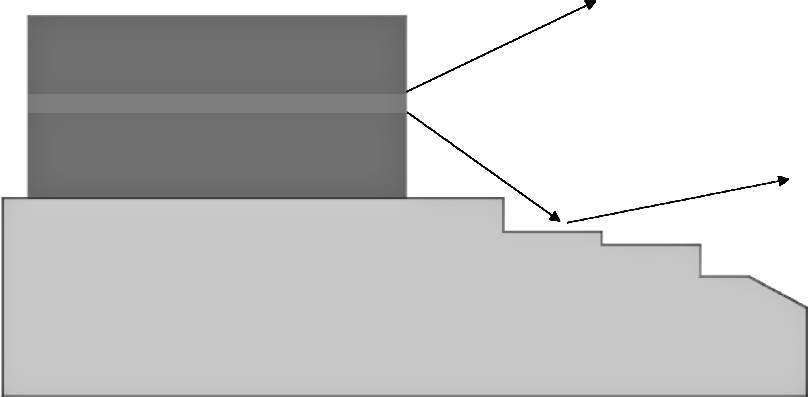

MACOM在衬底上，刻蚀一些台阶，镀金属，做成反射面，可以改变光路。

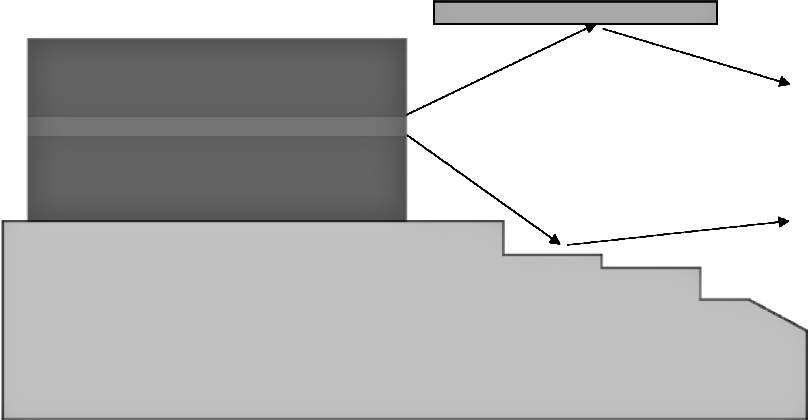

成型之后，可以再加个盖。
对垂直发散角，就有很好的改善。

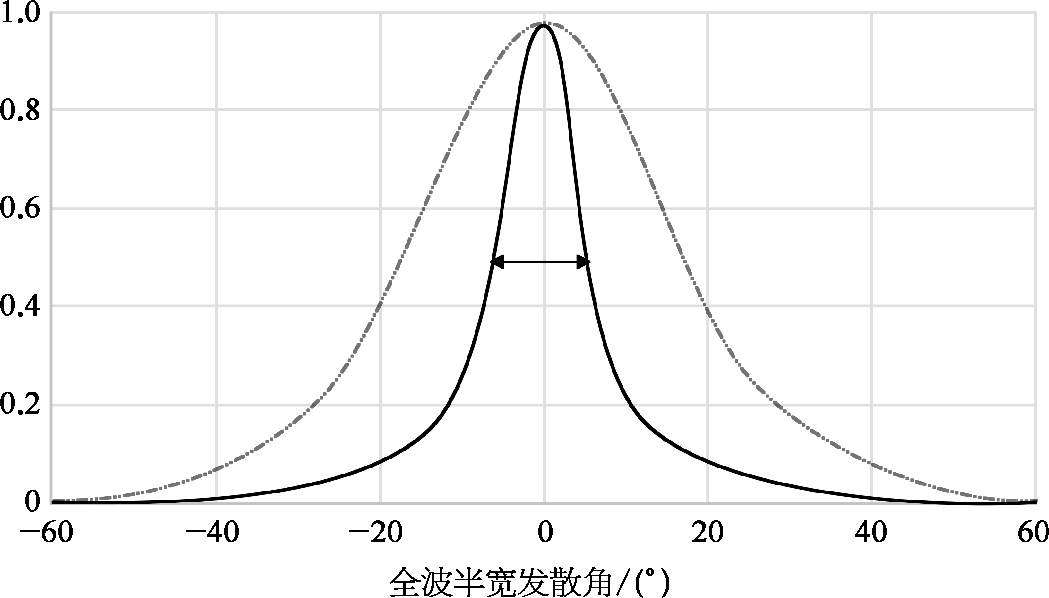

加了台阶，对远场垂直发散角就做了优化，从原来的三十几度，降低到20°以下，这样入光纤的耦合效率就提高很多。

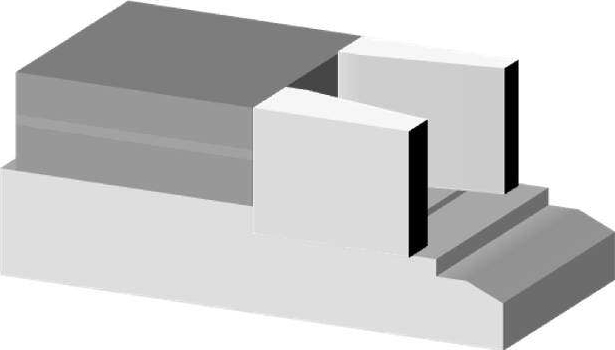

同理，他家也有继续优化水平发散角的思路，下图做完之后加个盖，内部都镀反射膜。一切OK。
