区分FP，DFB，DML，EML，VCSEL

本节来区分这几个激光器件：

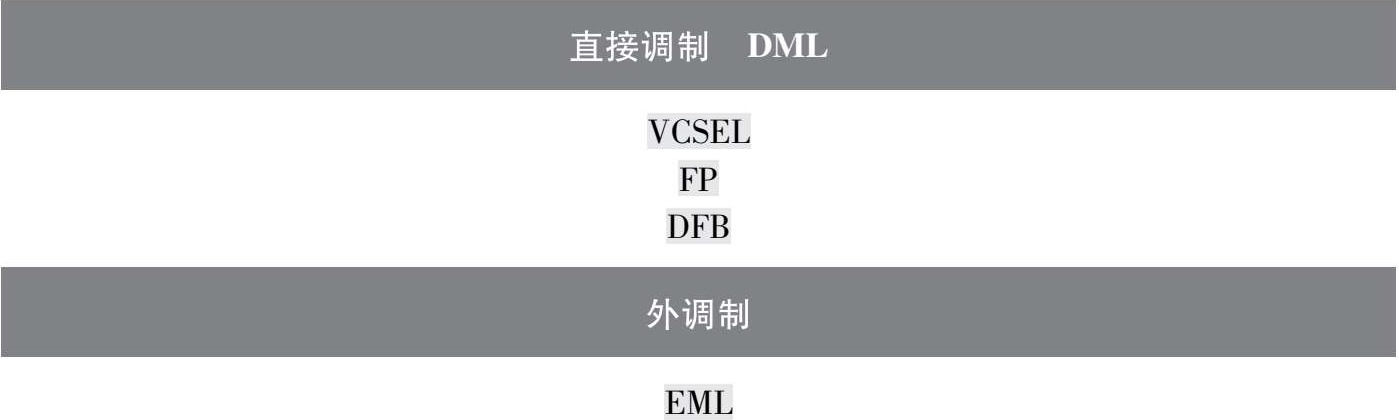

VCSEL，FP，DFB，都是单颗激光器，如果要发光传信号，就是用有无电流来驱动，叫作直接调制激光器（directly modulated laser，DML）。

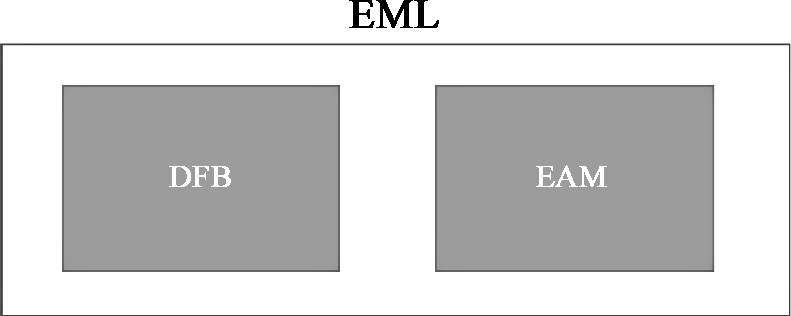

EML，是两颗器件，一个是激光器laser，就是L，另一颗是EAM调制器，合在一起叫作EML。

那为什么需要EML呢，因为DML直接调制激光器有啁啾，有色散，传不远，需要一种外调制的手段。

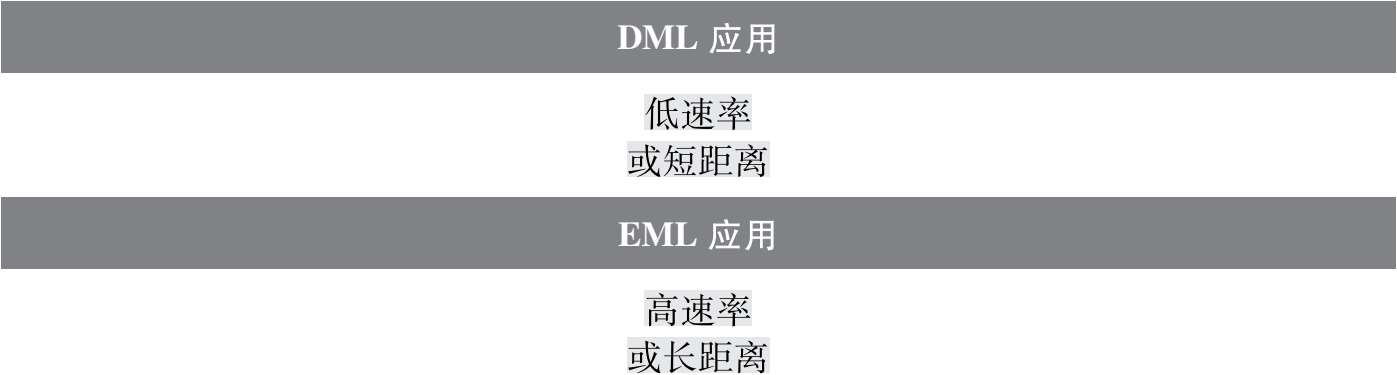

EML与DML在应用上的区别就是：

接下来区分VCSEL，FP，DFB这三颗DML激光器：

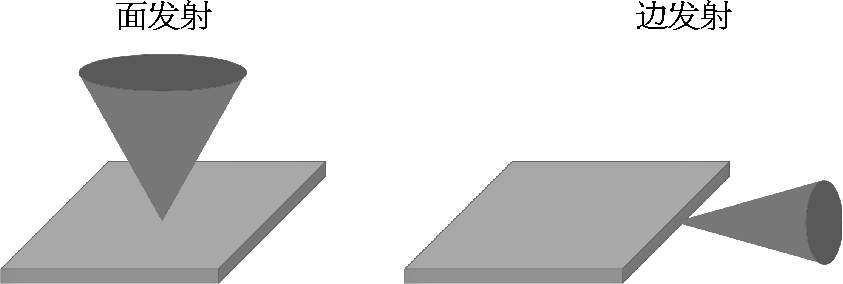

VCSEL的SEL是surface emitting laser，属于面发射。

FP，DFB属于边发射。

它们应用的不同，是VCSEL发的光像大漏斗；FP，DFB像小漏斗形状。

VCSEL传输距离近；FP，DFB传输距离长。

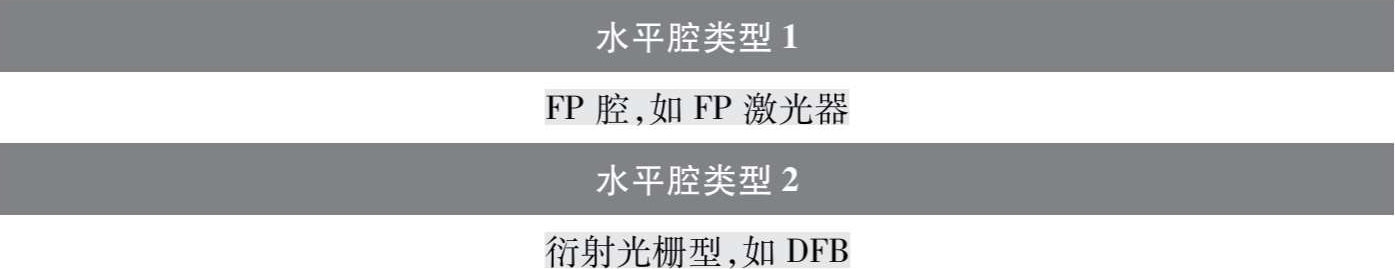

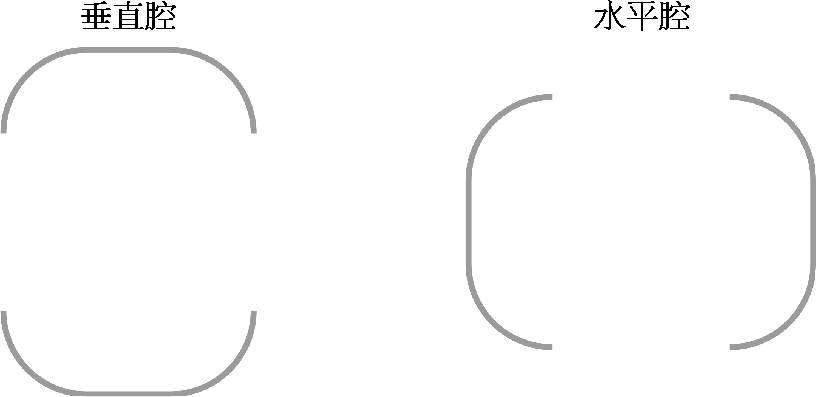

按照腔面也可以区分VCSEL，FP，DFB。

VCSEL的中文名叫垂直腔面发射激光器，激光的全称是受激辐射光放大，光的辐射还有一个放大的过程，这就需要有反射腔。

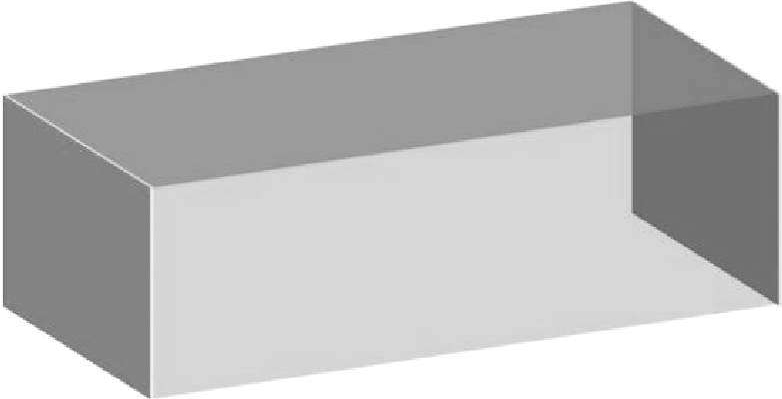

FP，是两个人，一个叫法布里Fabry，另一个叫珀罗Pérot，他俩1897年发明了一种平行平面谐振腔，用这种谐振腔的激光器叫FP激光器。

用这种谐振腔的滤波器叫FP滤波片。

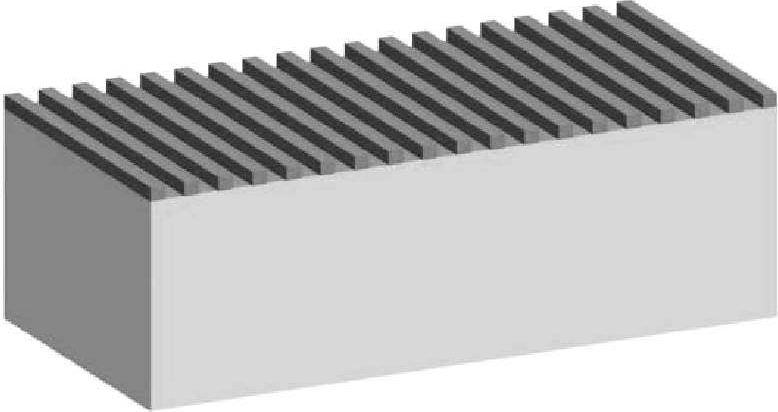

DFB的光栅衍射型水平腔：

总结一下：

比如100G光模块：

几十米，就用VCSEL。

500m到10多公里，就用DFB。

40km，就用EML。

80km往上，就用MZ调制（也是一种外调制器）。比如低速光模块：

1.25G传10km，可以用FP。

2.5G传20/40km，就得用DFB。

10G传80km，就得用EML。

比如不同波长：

1 310 10Gb/s，属于零色散区域，20km，可以选EML。

1 550 10Gb/s，属于高色散区域，20km，就得选EML，因为EML的啁啾小。 mvuZ5bSkCwoAurm6/QFaXIlysk346CA2cl9zGZqcZbASs5I+gbjeRdsU0Nc/i9sb
