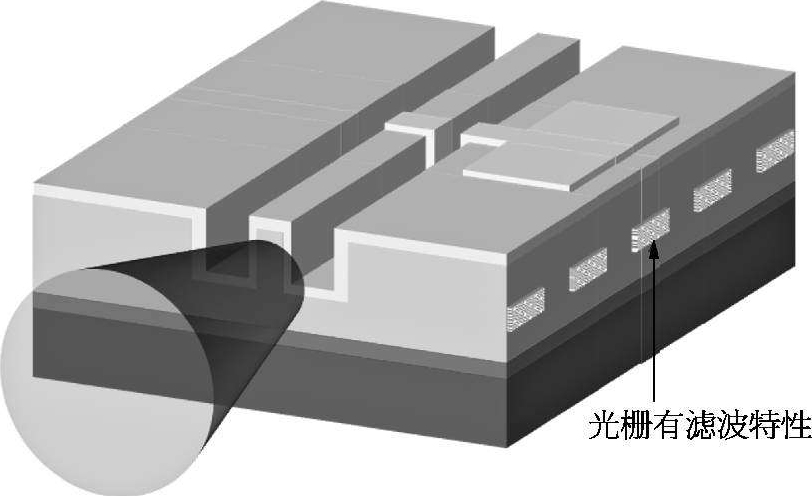

光栅，有滤波特性，也就是一部分波长反射，一部分波长透射。
那用光栅做激光器的反馈，加滤波，就可以选出特性的单纵模（见下图）。

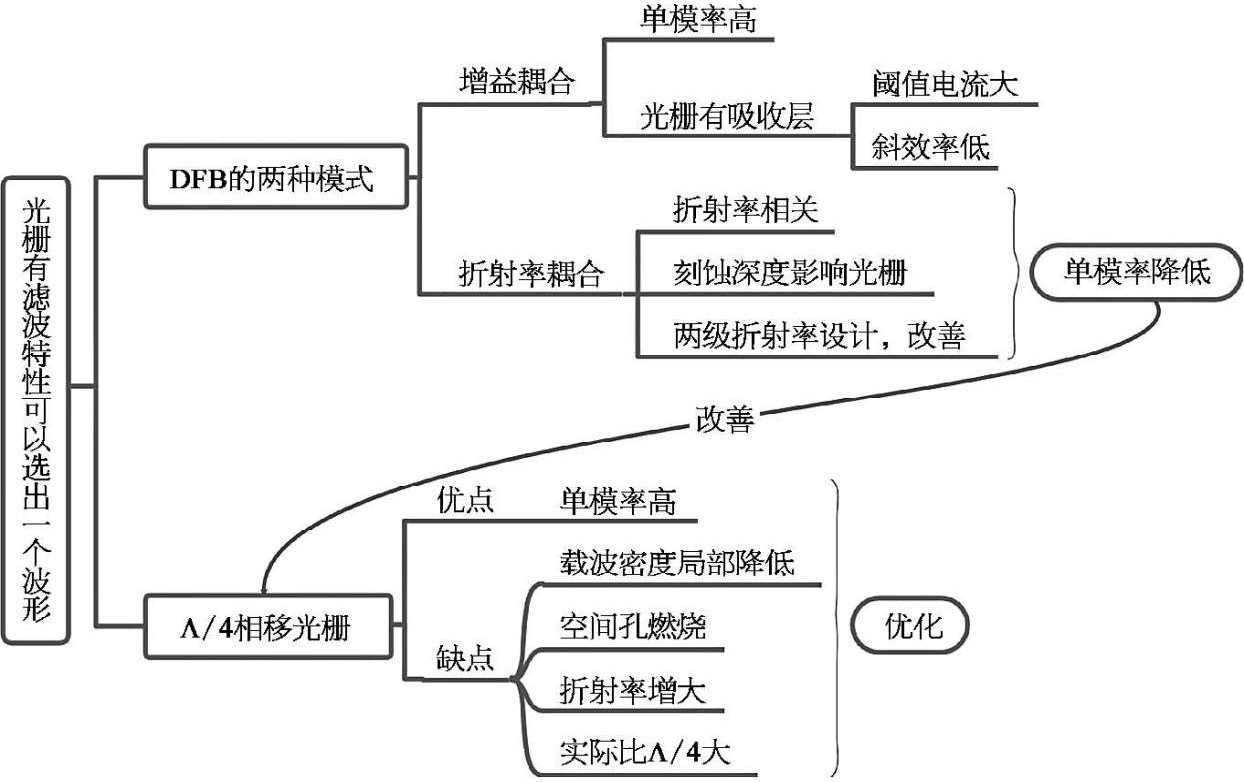

DFB刻蚀的光栅，可以利用它的两种效果，第一种就是光栅可以用吸收光的材质来做，就是一部分吸收掉，一部分反射回来，做“分布反馈”，这就是增益耦合模式，所以阈值电流大，斜效率小，光功率低。
可增益耦合，单模率高。
折射率耦合的话，周期性折射率分布，它的透射谱与反射谱比较宽，单模率要看老天爷心情。
那其中一种改善模式就是，做相移光栅。

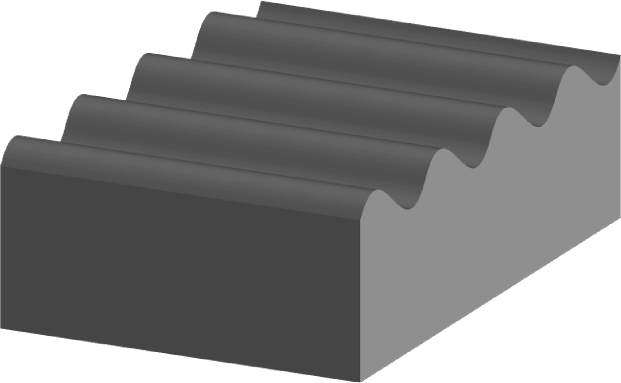

早期DFB光栅，是正弦波一样的。

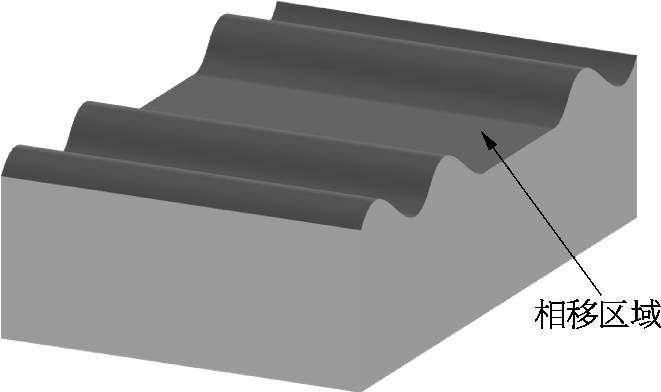

相移，就是在某个地方，挪后一些再继续周期性变化。
这种相移光栅，可理解成两光栅谱中间拼合，在透射谱中有一个极窄的反射缝隙。换句话，就是可以更窄的滤波。
精准控制DFB的单模。
这种正弦波一样的光栅，大规模生产时，峰峰值的这个厚度一致性，会影响单模的选模特性。

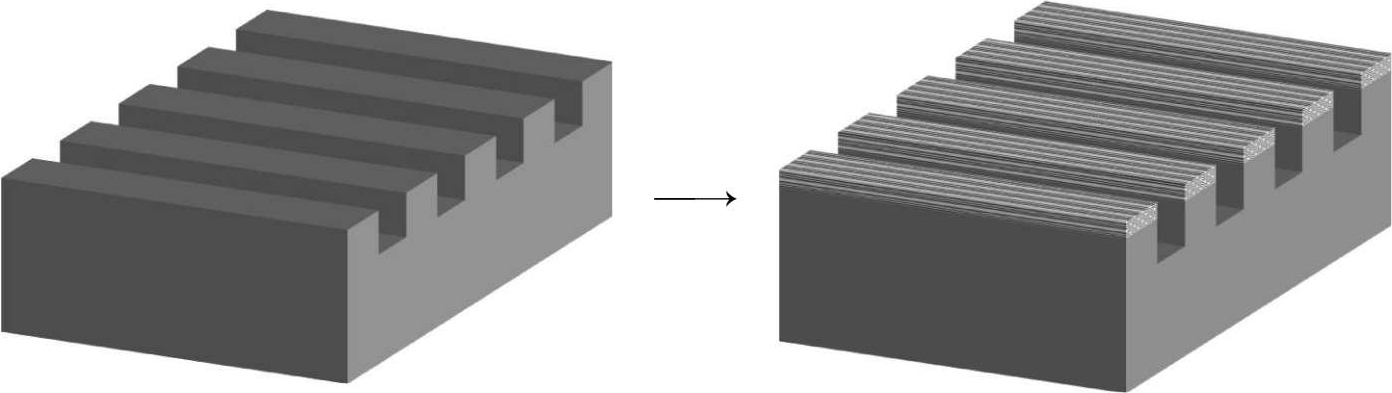

后来，做成这种台阶型，就极大地减弱了光栅厚度对单模的影响。
再后来，上头加一层调节层，略高折射率，这样可以降低层厚对折射率以及光耦合偏差的影响。
再然后，1/4相移光栅继续优化。
可以更精准地从10/40，做成8/40，因为相移区域的光密度增大，烧孔效应，最终导致相移区域折射率增大，也就是按8/40设计，加电流工作时，它自己就跑到了10/40，
DFB激光器的光栅之路。
