MEL，multi-electrode laser，多电级激光器，本节用了两电极，就叫它双电级DFB。
下一代PON，有NGPON2，也有ITU-T刚立项的50G-TDM PON。
NGPON2中，是TWDM格式，既有TDM也有WDM，在实际应用里，发现一个致命的问题，突发模式下的波长漂移，引起的模式跳变。
这个背景，做过TWDM-PON的小伙伴，都了解。
本节选了一款双电级的DFB，在突发模式下的波长漂移很小。

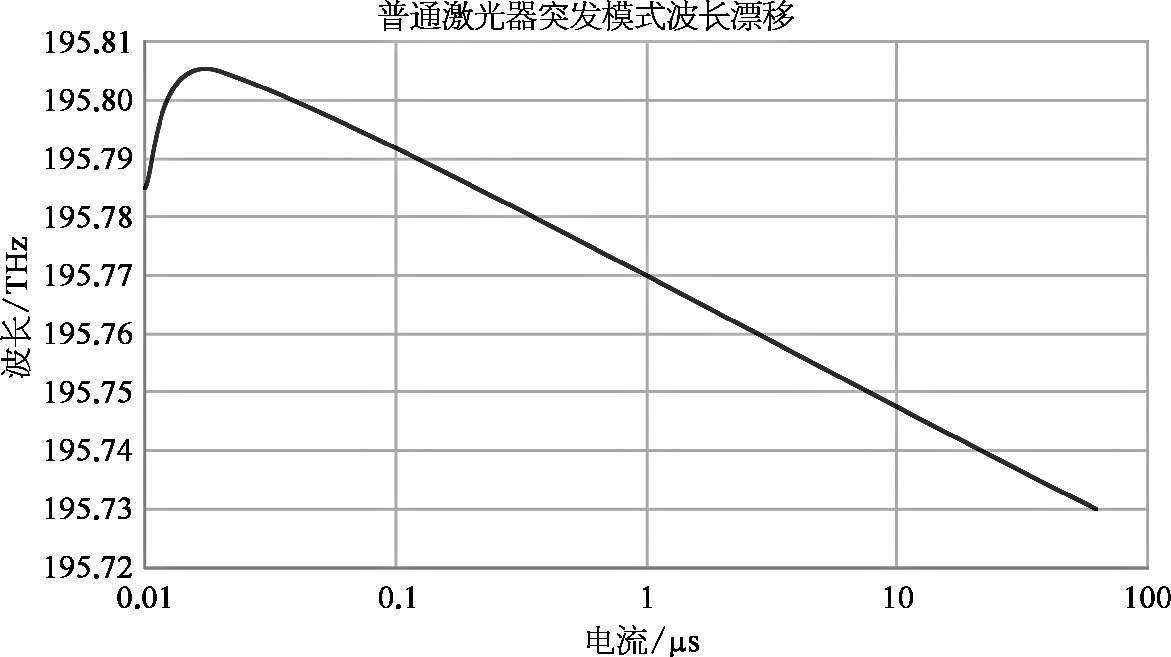

先看普通DFB激光器在62.5μm突发包下，坡长漂移量约70GHz，横轴是突发电流的注入以及关闭时间，也就是突发包的时长。

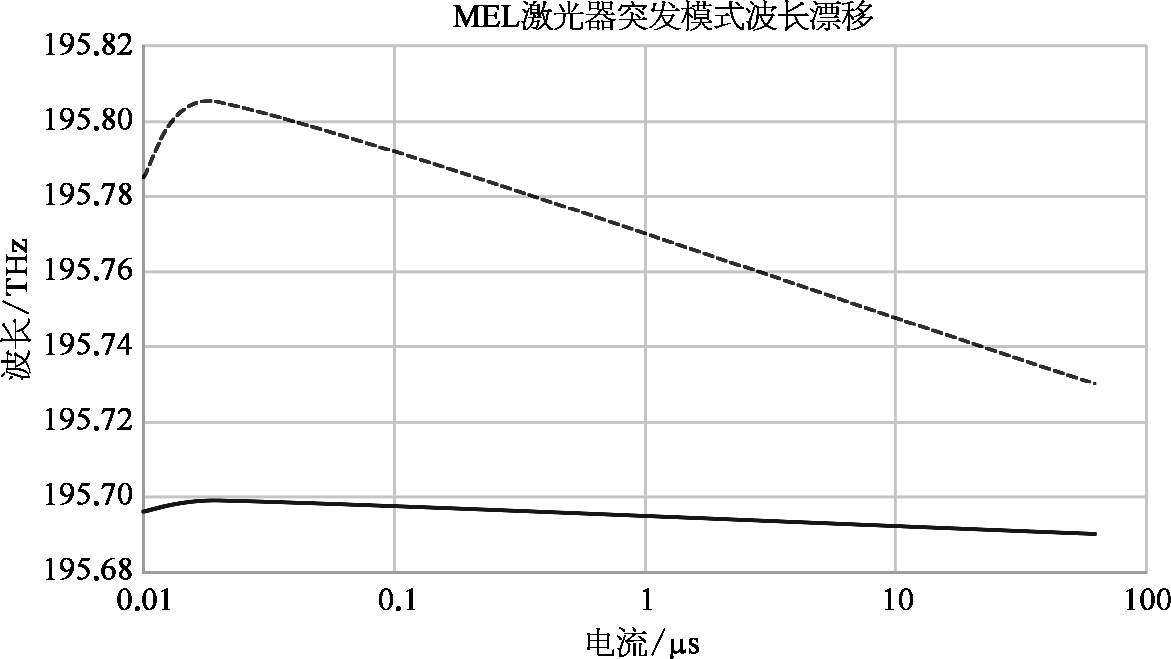

波长漂移70GHz，而标准中的定义值是小于20GHz，诺基亚贝尔用了双电级DFB，也就是他说的MEL，与上图同样的突发包时长，波长漂移降低到9GHz。

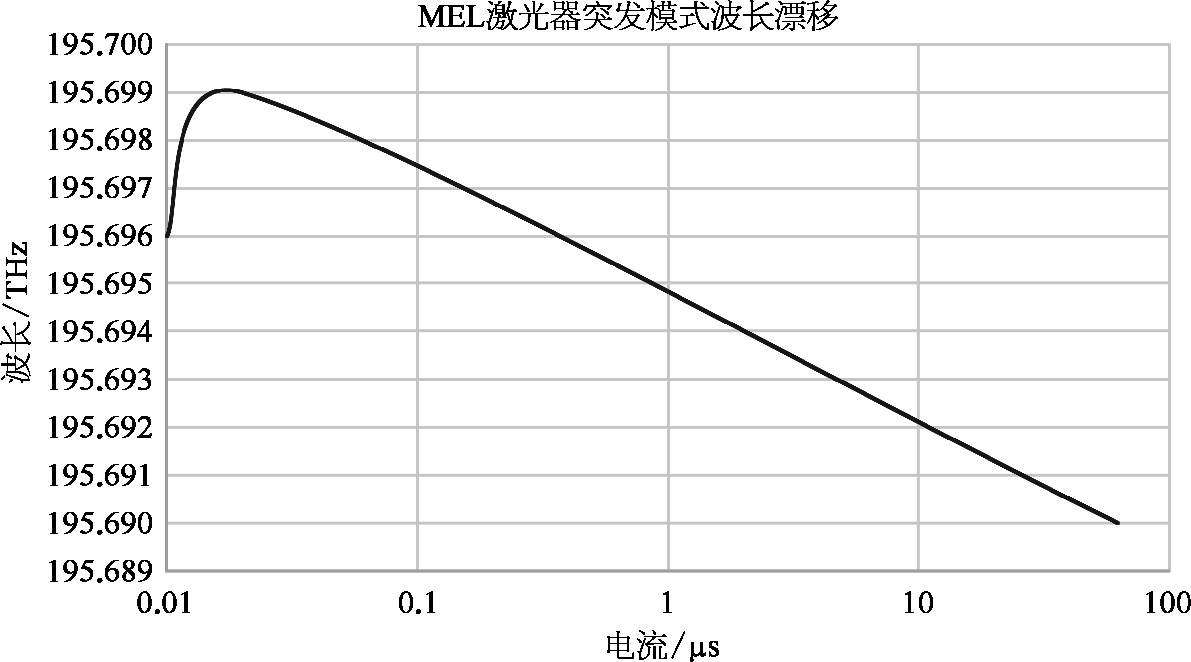

把MEL的波长漂移放大。
回到MEL，最早是1986年OFC提出的概念，用于可调谐激光器。

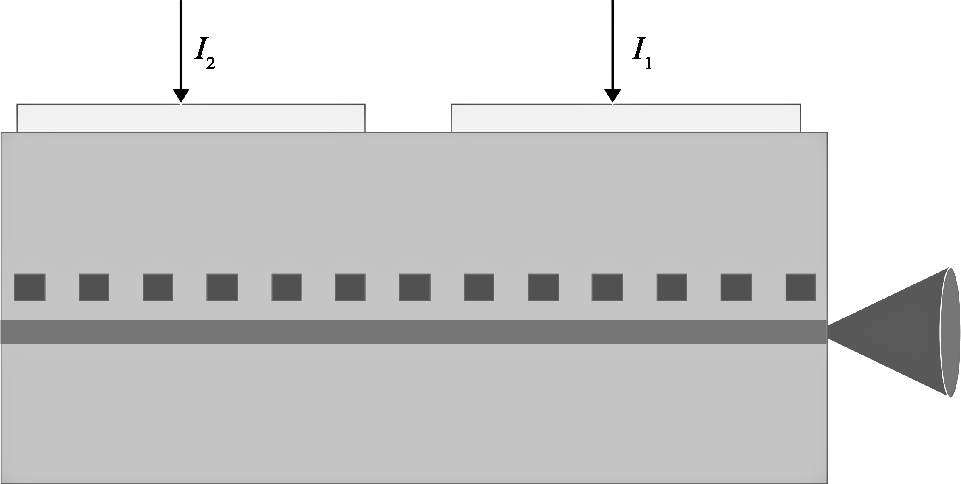

MEL，本文的HHI只用两个电极，E1电极1注入的电流 I 1 是前端电流，另外一个电极注入的电流是后端电流，两电流和一定，前端电流的变化，可导致输出波长的变化，所以大家把MEL用于可调谐激光器。

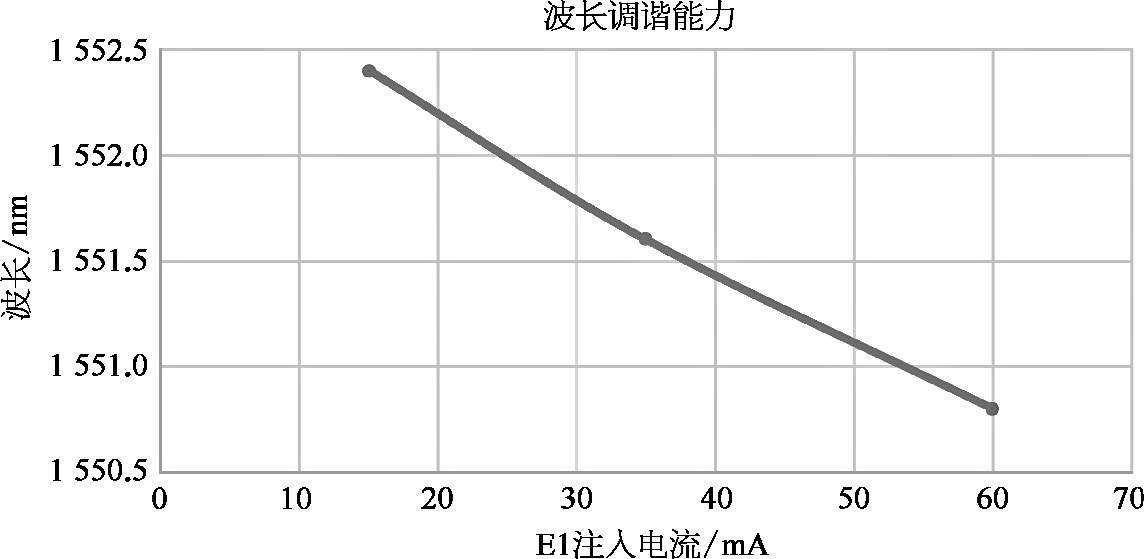

电流和120mA，前端电流与输出波长
同时，ECL的前端电流也会导致功率变化。

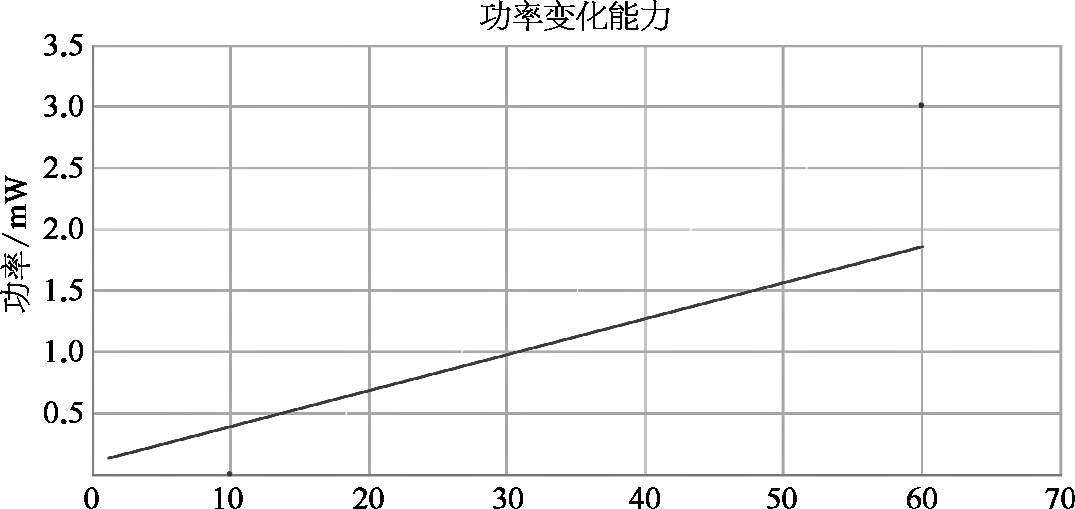

诺基亚就是应用了这个特性，通过E1与E2的电流和不变，改变E1电流，可改变输出功率。
适当改变E1电流 I 1 ，使得输出功率在-60dBm，和＋2dBm之间切换，也就是实现突发光功率控制。
同时，因为电流和不变，没有载流子变化而引起的巨大波长漂移，突发模式下，MEL波长漂移只有9GHz，远远小于普通单电极DFB的70GHz波长漂移。
