DFB激光器双峰

“常温23℃下DFB激光器出现双峰,原因是什么?”

这个问题,我只能理解为,卖给他激光器芯片的那个厂家,没有给他挑出来单纵模。

对于激光器芯片,最常用的是物理解理,来做激光器的切割。

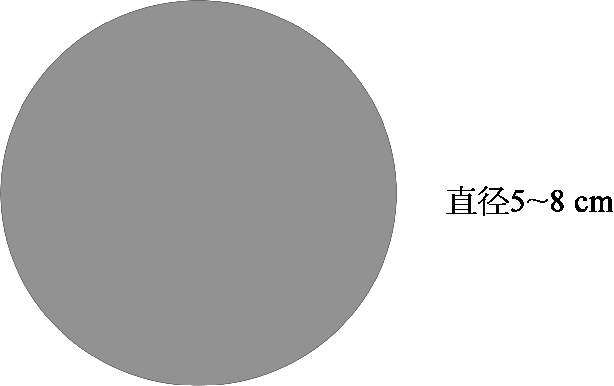

在这种方式下,咱们先对比几个尺寸,一个wafer,三五族常用的是2in(1in=2.54cm)或3in片子。

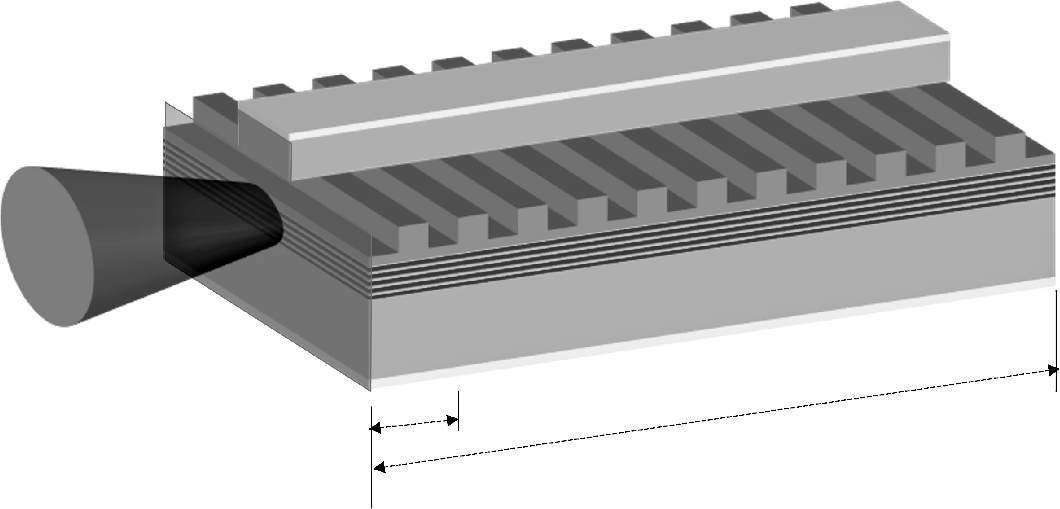

一个DFB激光器的长度一般是几百微米,200~300μm是常见值。

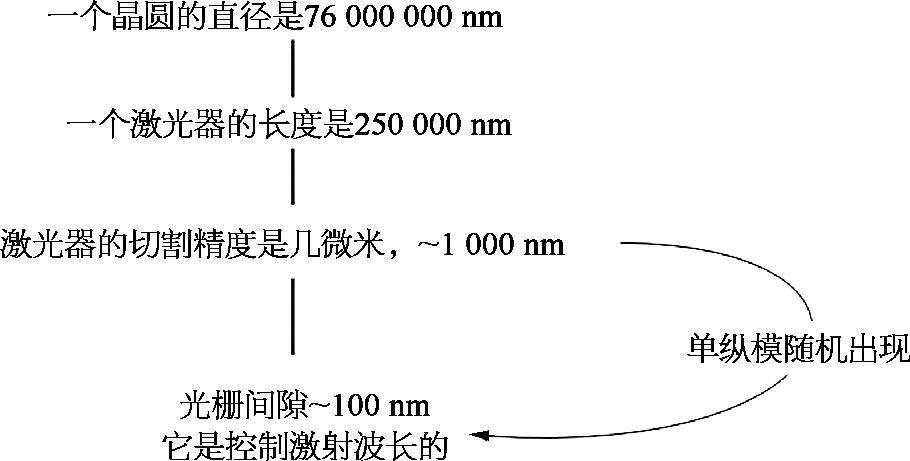

一个晶圆,大约可以切出来两三百条激光器Bar条,切割的精度大约是几个微米,对于晶圆来说,切割的精度是万分之一,对于激光器的切割精度是百分之一,其实不算低。

可,DFB的反馈是由光栅来进行的,光栅反馈的相位,反映出来的就是激射波长,而光栅周期间隔是零点几微米,要想控制好精度,那就得做几十纳米的精确控制。

这就相当于,一个巧克力上画几千条线,咱随手一掰刚好掰到想要的那条线。

这是不可能的。所以,用常规物理切割的,普通均匀光栅的DFB激光器,单峰和双峰随机出现,只能挑

为了提高单模率,很多公司想了很多办法。比如相移光栅,比如光栅设计,比如用半导体刻蚀端面,比如双波导间错位移长度控制……

这依然是提高单模概率,而不是百分之百控制。 LA38ICvcKdssu/fKauvKl/3npDn/nxnsVhDQ0SI1CeWxi4A+mTd1/nmt/KydJasf
