接着聊5G光模块，前传光模块的几种场景。

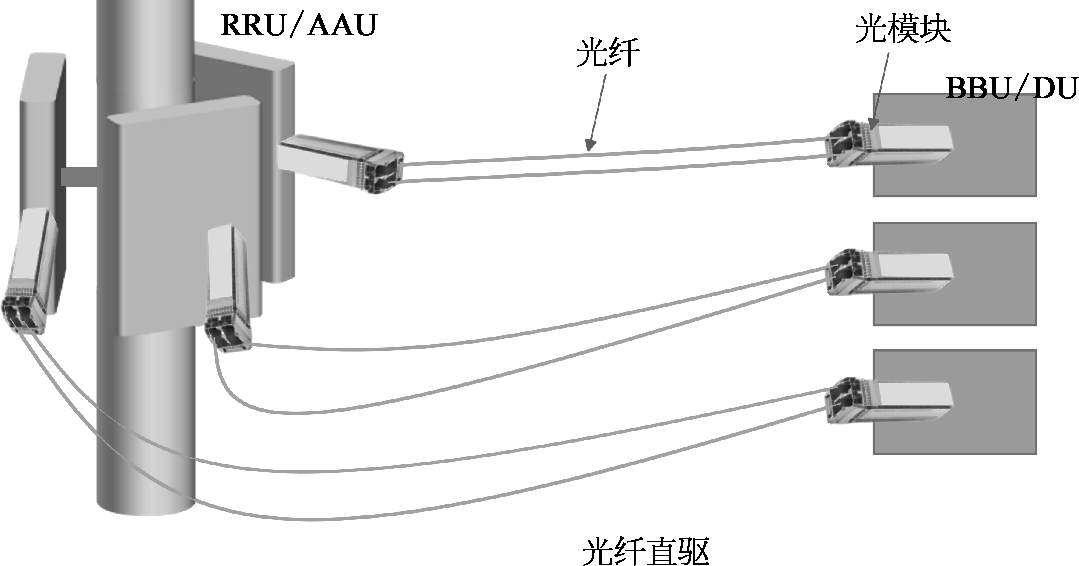

下图是光纤直驱方案，按照最常用的选择，基站3个扇区，需要3个光模块，光纤另一头的BBU/ DU需要另外3个光模块。

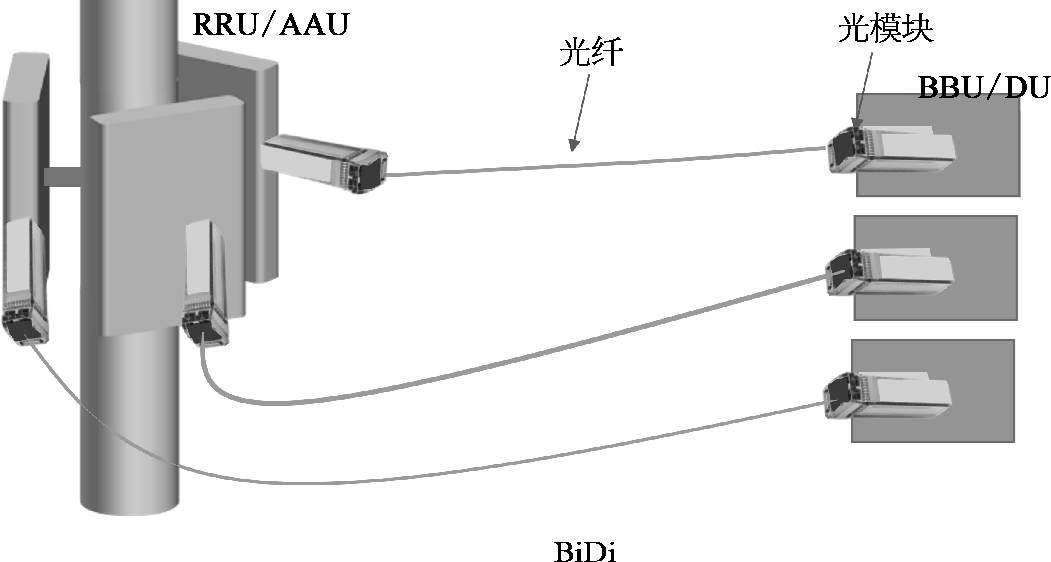

下图是BiDi前传方案。

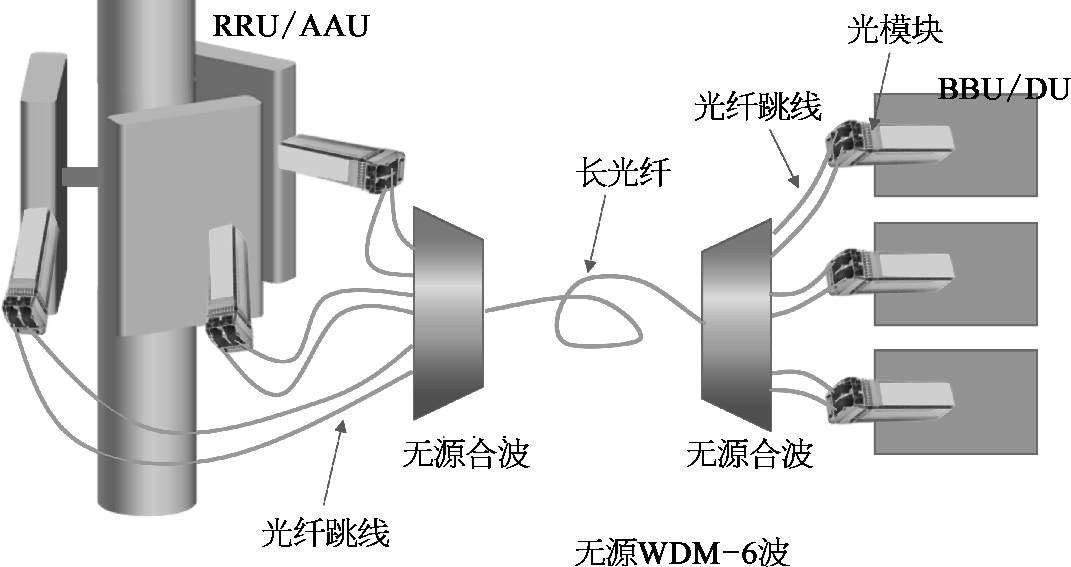

下图是彩光前传，无源彩光，先按照 6 波来解释（12波的原理类似），彩光的意思是，中间的那一根长光纤上有很多路信号按照波长复用的模式来传输。
6个单独的不同波长的光纤，合成到一个光纤上，或者把一根儿光纤的波长解开到6个6根儿光纤。这是合分波器件的作用。
无源合波，就是不需要外置电源的器件，常用的是AWG，阵列波导光栅。
AWG的重要作用是，把n个波长端口合在一起。但另一个重要特点是，一旦设计完成，哪一个端口输入/输出哪一个波长，关系是固定的。

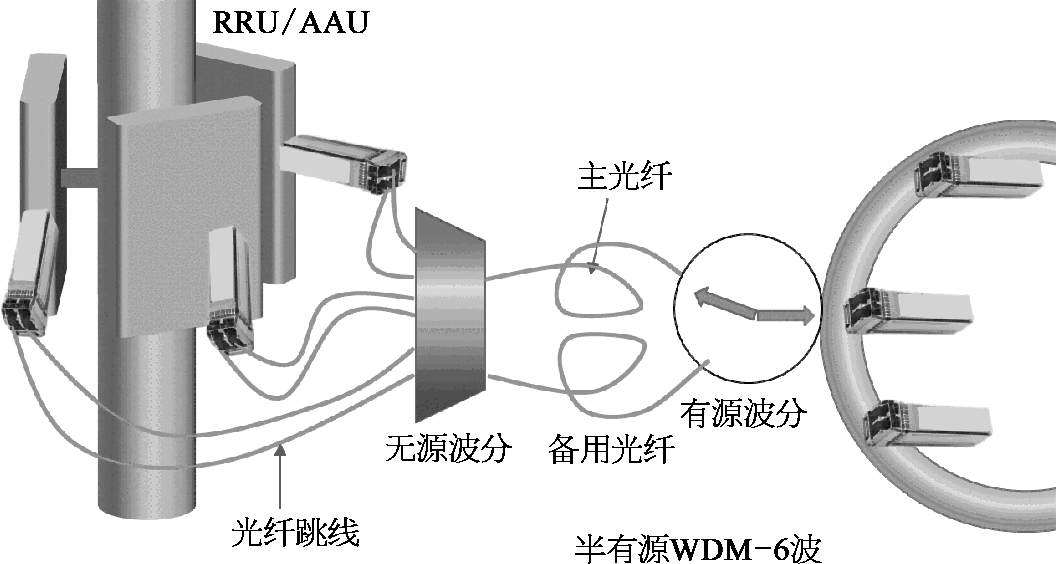

这就有了半有源波分的概念，一端用无源波分，另一端用有源控制器。用于切换主备份线路，做设计冗余（见下图）。
半有源的方案，可以用在更重要的场合，防止线路故障。
小结一下：
波分方案，是把多个波长合在一根光纤上进行传输。
有源波分，是波长端口均可配置，这需要电源和电路。
无源波分，是固定波长端口的方案，不需要额外做配置电路，简单省钱不省事。
半有源，就是贴近天线那一侧采用无源合波，贴近中心局房那一侧采用有源控制的波分方案。
