用户可以在任何一个或一组图层中设置该图层是否显示和是否变换工作图层等。
此处有视频
【执行方式】
● 菜单：选择“菜单”→“格式”→“图层设置”命令。
● 功能区：单击“视图”选项卡“可见性”面板中的“图层设置”按钮
。
● 快捷组合键：Ctrl+L。
【操作步骤】
执行上述操作后，打开图2-38所示的“图层设置”对话框，利用该对话框可以对组件中的所有图层或任意一个图层进行工作层、可选取性、可见性等设置，并且可以查询图层的信息，以及对图层所属种类进行编辑。

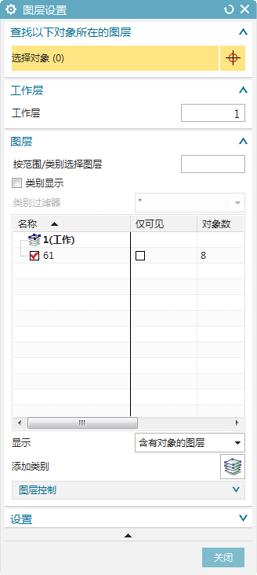

图2-38 “图层设置”对话框
【选项说明】
（1）工作层：用于输入需要设置为工作图层的图层号。当输入图层号后，系统会自动将其设置为工作图层。
（2）按范围/类别选择图层：用于输入范围或图层种类的名称进行筛选操作。在该文本框中输入种类名称并确定后，系统会自动将所有属于该种类的图层选中，并改变其状态。
（3）类别过滤器：若在该文本框中输入“*”，则表示接受所有图层种类。
（4）名称：“图层设置”对话框能够显示此零件文件所有图层和所属种类的相关信息，如图层编号、状态和图层种类等，也可显示图层的状态、所属图层的种类和对象数目等。按住快捷组合键Ctrl+Shift可以进行多项选择。此外，在列表框中双击需要更改状态的图层，系统会自动切换其显示状态。
（5）仅可见：用于将指定的图层设置为仅可见状态。当图层处于仅可见状态时，该图层的所有对象仅可见而不能被选取和编辑。
（6）显示：用于控制图层状态列表框中图层的显示情况，该下拉列表中包括“所有图层”“含有对象的图层”“所有可选图层”“所有可见图层”4个选项。
（7）显示前全部适合：该选项用于在更新显示前吻合所有的视图，使对象充满显示区域。还可以在工作区域利用快捷组合键Ctrl+F实现该功能。
