【执行方式】
● 菜单：选择“菜单”→“编辑”→“变换”命令。
【操作步骤】
（1）执行上述操作后，打开“类选择”对话框。
（2）选择要变换的对象后，单击“确定”按钮，打开图2-18所示的“变换”对话框。

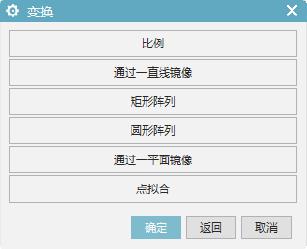

图2-18 “变换”对话框
（3）选择变换方式并进行相关操作后，单击“确定”按钮，打开图2-19所示的变换结果对话框。

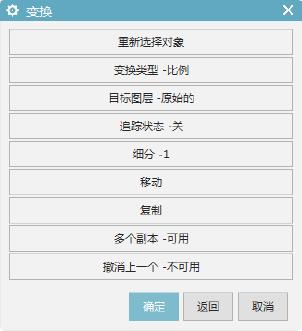

图2-19 变换结果对话框
【选项说明】
图2-18所示的“变换”对话框中的选项说明如下。
（1）比例：用于将选取的对象相对于指定参考点成比例地缩放尺寸。选取的对象在参考点处不移动。单击此按钮，在打开的“点”对话框中选择一参考点后，系统会打开图2-20所示的变换比例对话框，其中有一个文本框，一个按钮。
图2-20 变换比例对话框
① 比例：该文本框用于设置均匀缩放比例。
② 非均匀比例：单击此按钮，打开图2-21所示的非均匀比例设置对话框，可在其中设置 XC -比例、 YC -比例、 ZC -比例方向上的缩放比例。
图2-21 非均匀比例设置对话框
（2）通过一直线镜像：用于将选取的对象相对于指定的参考直线做镜像，即在参考线的另一侧建立源对象的一个镜像。单击此按钮，打开图2-22所示的设置参考线对话框，其中有3个选项。

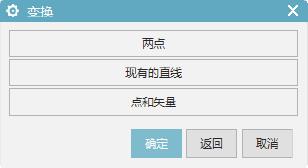

图2-22 设置参考线对话框
① 两点：用于指定两点，两点的连线即参考线。
② 现有的直线：选择一条已有的直线（或实体边缘线）作为参考线。
③ 点和矢量：用点构造器指定一点，然后在矢量构造器中指定一个矢量，通过指定点的矢量作为参考直线。
（3）矩形阵列：用于将选取的对象从指定的阵列原点开始，沿坐标系 XC 和 YC 方向（或指定的方位）建立一个等间距的矩形阵列。系统先将源对象从指定的参考点移动或复制到目标点（阵列原点），然后沿 XC 、 YC 方向建立阵列。单击此按钮，系统将打开图2-23所示的矩形阵列设置对话框，其中有5个文本框。

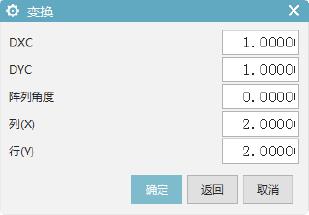

图2-23 矩形阵列设置对话框
① DXC：用于指定 XC 方向上的间距。
② D Y C：用于指定 YC 方向上的间距。
③ 阵列角度：用于指定阵列角度。
④ 列（ X ）：用于指定阵列列数。
⑤ 行（ Y ）：用于指定阵列行数。
（4）圆形阵列：用于将选取的对象从指定的阵列原点开始，绕目标点（阵列中心）建立一个等角间距的圆形阵列。单击此按钮，系统打开图2-24所示的圆形阵列设置对话框，其中有4个文本框。
图2-24 圆形阵列设置对话框
① 半径：用于设置圆形阵列的半径值，该值也等于目标对象上的参考点到目标点之间的距离。
② 起始角：用于定位圆形阵列的起始角（与 XC 正向平行为0）。
（5）通过一平面镜像：用于将选取的对象相对于指定的参考平面做镜像，即在参考平面的相反侧建立源对象的一个镜像。
（6）点拟合：用于将选取的对象从指定的参考点集缩放、重定位或修剪到目标点集上。单击此按钮，系统打开图2-25所示的点拟合对话框，其中有两个选项。

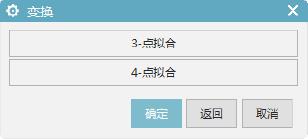

图2-25 点拟合对话框
① 3-点拟合：允许用户通过3个参考点和3个目标点来缩放和重定位对象。
② 4-点拟合：允许用户通过4个参考点和4个目标点来缩放和重定位对象。
图2-19所示的变换结果对话框中的选项说明如下。
（1）重新选择对象：用于重新选择对象，可通过“类选择”对话框来选择新的变换对象，而保持原变换方法不变。
（2）变换类型-比例：用于修改变换方法，即在不重新选择变换对象的情况下，修改变换方法，当前选择的变换方法以简写的形式显示在“–”符号后面。
（3）目标图层-原始的：用于指定目标图层，即在变换完成后，指定新建立的对象所在的图层。单击该按钮后，会出现以下3个按钮。
① 工作的：变换后的对象放在当前的工作图层中。
② 原先的：变换后的对象保持在源对象所在的图层中。
③ 指定：变换后的对象移动到指定的图层中。
（4）跟踪状态-关：该按钮是一个开关按钮，用于设置跟踪变换过程。
（5）细分-1：用于等分变换距离，即把变换距离（或角度）分割成几个相等的部分，实际变换距离（或角度）是等分值。
（6）移动：用于移动对象，即变换后，将源对象从原来的位置移动到由变换参数所指定的新位置。
（7）复制：用于复制对象，即变换后，将源对象从原来的位置复制到由变换参数所指定的新位置。对于依赖其他父对象而建立的对象，复制后的新对象中数据关联信息将会丢失，其不再依赖于任何对象而独立存在。
（8）多个副本-可用：用于复制多个对象。按指定的变换参数和复制个数在新位置复制源对象，相当于一次执行了多个“复制”命令操作。
（9）撤销上一个-不可用：用于撤销最近一次的变换操作，但源对象依旧处于选中状态。
