【执行方式】
● 菜单：选择“菜单”→“编辑”→“对象显示”命令。
● 功能区：单击“视图”选项卡“可视化”面板中的“编辑对象显示”按钮
。
● 快捷组合键：Ctrl+J。
【操作步骤】
（1）执行上述操作后，打开“类选择”对话框。
（2）选择要改变的对象后，单击“确定”按钮，打开图2-17所示的“编辑对象显示”对话框。

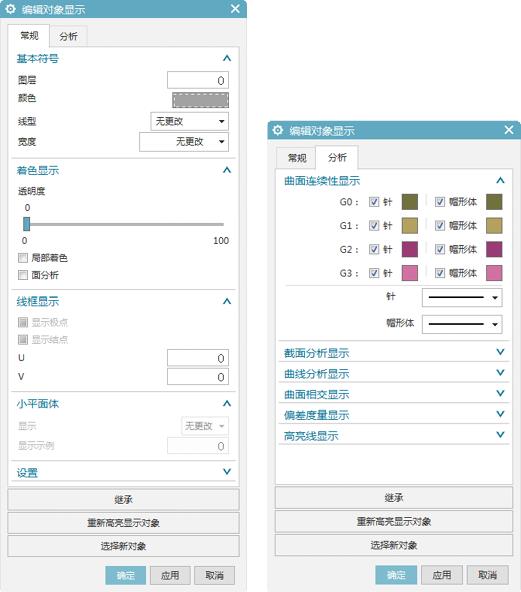

图2-17 “编辑对象显示”对话框
（3）编辑所选择对象的图层、颜色、网格数、透明度或着色状态等参数。
（4）单击“确定”按钮完成编辑并退出对话框。
【选项说明】
（1）“基本符号”选项组。
① 图层：用于指定所选对象放置的图层，系统规定的图层为1～256层。
② 颜色：用于改变所选对象的颜色，可以调出“颜色”对话框。
③ 线型：用于修改所选对象的线型（不包括文本）。
④ 宽度：用于修改所选对象的线宽。
（2）“着色显示”选项组。
① 透明度：控制穿过所选对象的光线数量。
② 局部着色：给所选择的体或面设置局部着色属性。
③ 面分析：将“面分析”属性更改为开或关。
（3）“线框显示”选项组。
① 显示极点：显示选定样条或曲面的控制多边形。
② 显示结点：显示选定样条的结点或选定曲面的结点线。
（4）“小平面体”选项组。
① 显示：修改选定小平面体的显示，替换小平面体多边形线的符号。
② 显示示例：可以设置显示的样例数量。
（1）曲面连续性显示：为选定的曲面连续性分析对象指定可见性、颜色和线型。
（2）截面分析显示：为选定的截面分析对象指定可见性、颜色和线型。
（3）曲线分析显示：为选定的曲线分析对象指定可见性、颜色和线型。
（4）曲线相交显示：为选定的相交曲线分析对象指定可见性、颜色和线型。
（5）偏差度量显示：为选定的偏差度量分析对象指定可见性、颜色和线型。
（6）高亮线显示：为选定的高亮线分析对象指定可见性颜色和线型。
（7）继承：单击此按钮，选择需要从哪个对象上继承设置，并应用到之后的所选对象上。
（8）重新高亮显示对象：单击此按钮，重新高亮显示所选对象。
（9）选择新对象：单击此按钮，打开“类选择”对话框，重新选择对象。
