观察对象一般采用以下几种方式。
此处有视频
【执行方式】
● 菜单：选择“菜单”→“视图”→“操作”子菜单中的命令，如图2-11所示。

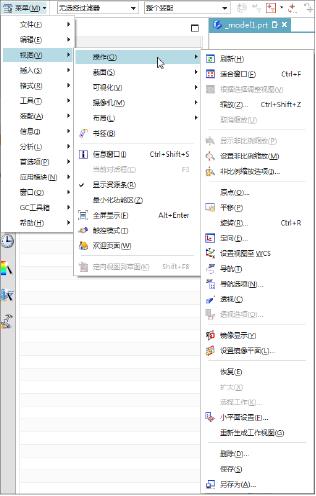

图2-11 “操作”子菜单
● 功能区：单击“视图”选项卡中的按钮，如图2-12所示。
图2-12 “视图”选项卡
● 快捷菜单：在视图中单击鼠标右键，选择快捷菜单中的命令，如图2-13所示。

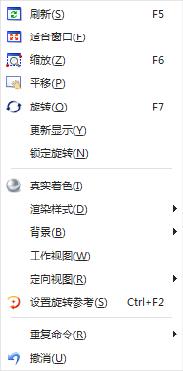

图2-13 快捷菜单
【选项说明】
（1）刷新：用于更新窗口显示，包括更新WCS显示，更新由线段逼近的曲线和边缘显示，更新草图和相对定位尺寸/自由度指示符、基准平面和平面显示。
（2）适合窗口：用于拟合视图，即调整视图中心和比例，使整合部件拟合在视图的边界内。也可以通过快捷组合键Ctrl+F实现此操作。
（3）缩放：用于实时缩放视图，该命令的作用可以通过按住鼠标中键（对三键鼠标而言）不放并拖动鼠标指针来实现；将鼠标指针置于图形界面中，滚动鼠标中键就可以对视图进行缩放；也可在按住鼠标中键的同时按住Ctrl键，然后上下移动鼠标指针对视图进行缩放。
（4）平移：用于移动视图，该命令的作用可以通过同时按住鼠标右键和中键（于三键鼠标而言）不放并拖动鼠标指针来实现；在按住鼠标中键的同时按住Shift键，然后向各个方向拖动鼠标指针，也可以对视图进行移动。
（5）旋转：用于旋转视图，该命令的作用可以通过按住鼠标中键（对三键鼠标而言）不放并拖动鼠标指针来实现。
（6）渲染样式：用于更换视图的显示模式，可以在线框、着色、局部着色、面分析、艺术外观等8种对象的显示模式间切换。
（7）定向视图：用于改变对象观察点的位置。
（8）设置旋转参考：选择该命令后，可以使用鼠标在工作区中选择合适的旋转点，再通过“旋转”命令观察对象。
