UG系统提供了将已存在的零件文件导入目前打开的零件文件或新文件中的功能。此外，还可以在UG系统中导入CAM对象。
此处有视频
【执行方式】
● 菜单：选择“菜单”→“文件”→“导入”→“部件”命令。
【操作步骤】
执行上述操作后，打开图1-29所示的“导入部件”对话框。
图1-29 “导入部件”对话框
【选项说明】
（1）比例：用于设置导入零件的大小比例。如果导入的零件含有自由曲面，系统将限制比例值为1。
（2）创建命名的组：勾选该复选框后，系统会为导入的零件中的所有对象建立群组，该群组的名称为该零件文件的原始名称，并且该零件文件的属性将转换为导入的所有对象的属性。
（3）导入视图和摄像机：勾选该复选框后，导入的零件中若包含用户自定义的布局和查看方式，则系统会将其相关参数和对象一同导入。
（4）导入CAM对象：勾选该复选框后，若零件中含有CAM对象，则将一同导入。
（5）“图层”选项组。
① 工作的：选择该单选项后，导入零件的所有对象将属于当前的工作图层。
② 原始的：选择该单选项后，导入零件的所有对象还是属于原来的图层。
（6）“目标坐标系”选项组。
① WCS：选择该单选项后，在导入对象时以工作坐标系为定位基准。
② 指定：选择该单选项后，系统将在导入对象后显示坐标子菜单，使用用户自定义的定位基准定义之后，系统将以该坐标系作为导入对象的定位基准。
另外，可以选择“文件”菜单下的“导入”子菜单中的命令来导入其他类型的文件。选择“文件”→“导入”命令后，系统会打开图1-30所示的“导入”子菜单。这里提供了UG与其他应用程序文件格式的接口，除了可以导入部件文件外，还可以导入Parasolid、CGM、DXF/DWG等格式的文件。

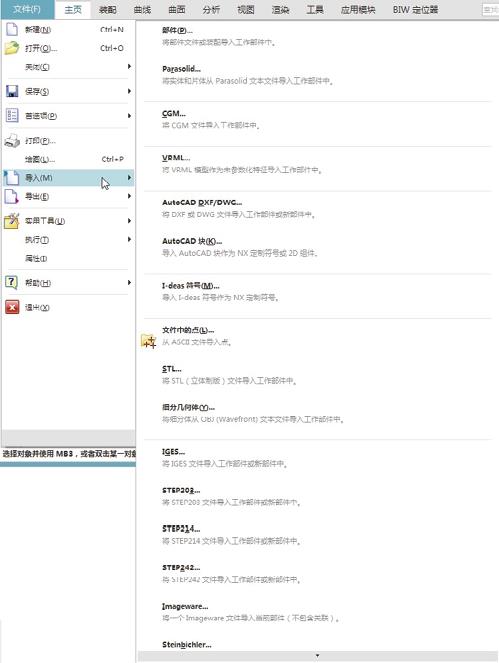

图1-30 “导入”子菜单
（1）Parasolid：该命令允许用户导入含有适当文字格式文件的实体（parasolid），该文字格式文件含有用以说明该实体的数据。导入实体的密度保持不变，除透明度外，表面属性（颜色、反射参数等）保持不变。
（2）CGM：使用该命令可以导入CGM（Computer Graphic Metafile）格式文件，即标准的ANSI 格式的计算机图形元文件。
（3）IGES：使用该命令可以导入IGES（Initial Graphics Exchange Specification，初始化图形交换规范）格式文件。IGES格式是可在一般CAD/CAM应用软件间转换的常用格式，可供各CAD/CAM相关应用程序转换点、线和曲面等对象。
（4）AutoCAD DXF/DWG：选择该命令后，可将其他CAD/CAM应用程序导出的DXF/DWG文件导入UG。
