2.4　RGB转YCbCr的FPGA实现

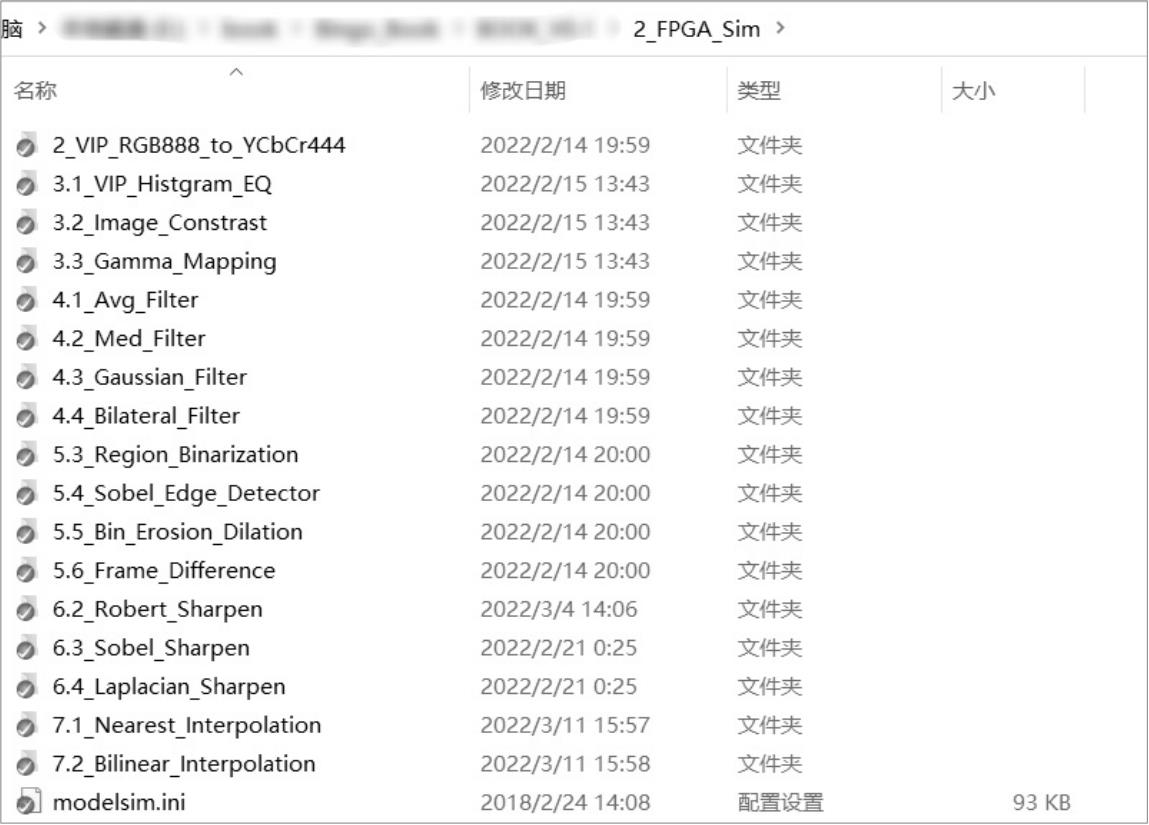

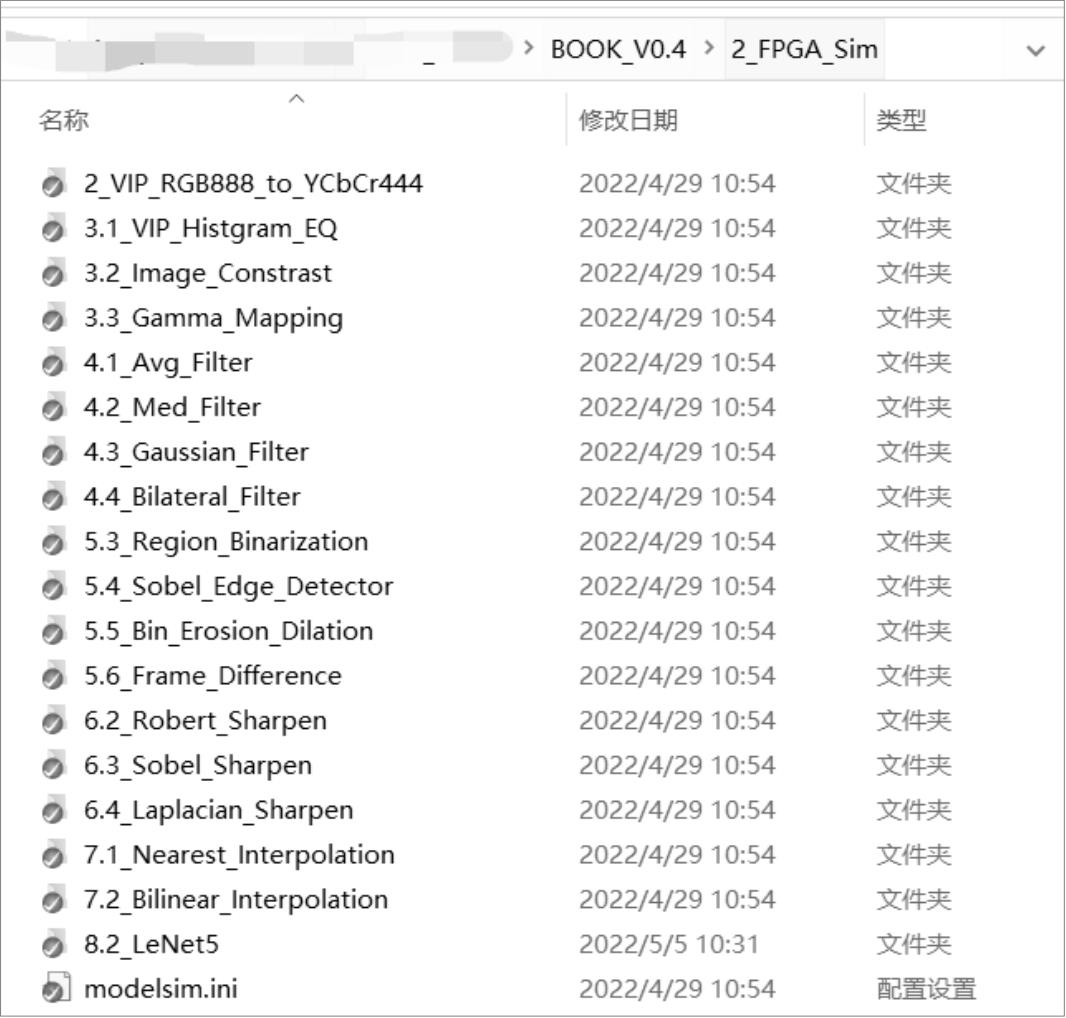

首先，本书中的所有FPGA设计文件，都存放在配套资料的2_FPGA_Sim文件夹中，并与章节一一对应，FPGA设计文件目录，如图2.17所示。

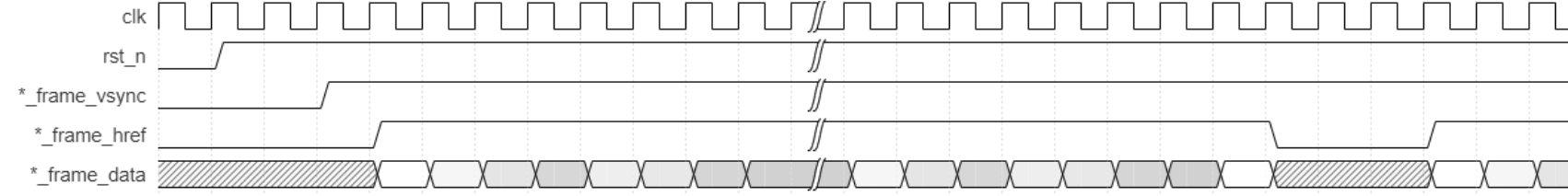

其次，图2.18所示为本书约定的视频流时序格式。本书中所有采用Verilog设计的图像处理模块，都遵循此时序格式。其也是常用的并口视频的时序格式，除了像素时钟与复位外，由场同步信号、行同步信号，以及视频数据组成。

2.4.1　FPGA代码的实现

关于RGB转YCbCr的理论，以及算法的定点化计算，我们已经有了清晰的理论，也已经用MATLAB实现了RGB转YCbCr算法，并且已经准备好了源数据及MATLAB执行结果的对比数据。关于FPGA设计的代码实现，就简单多了。

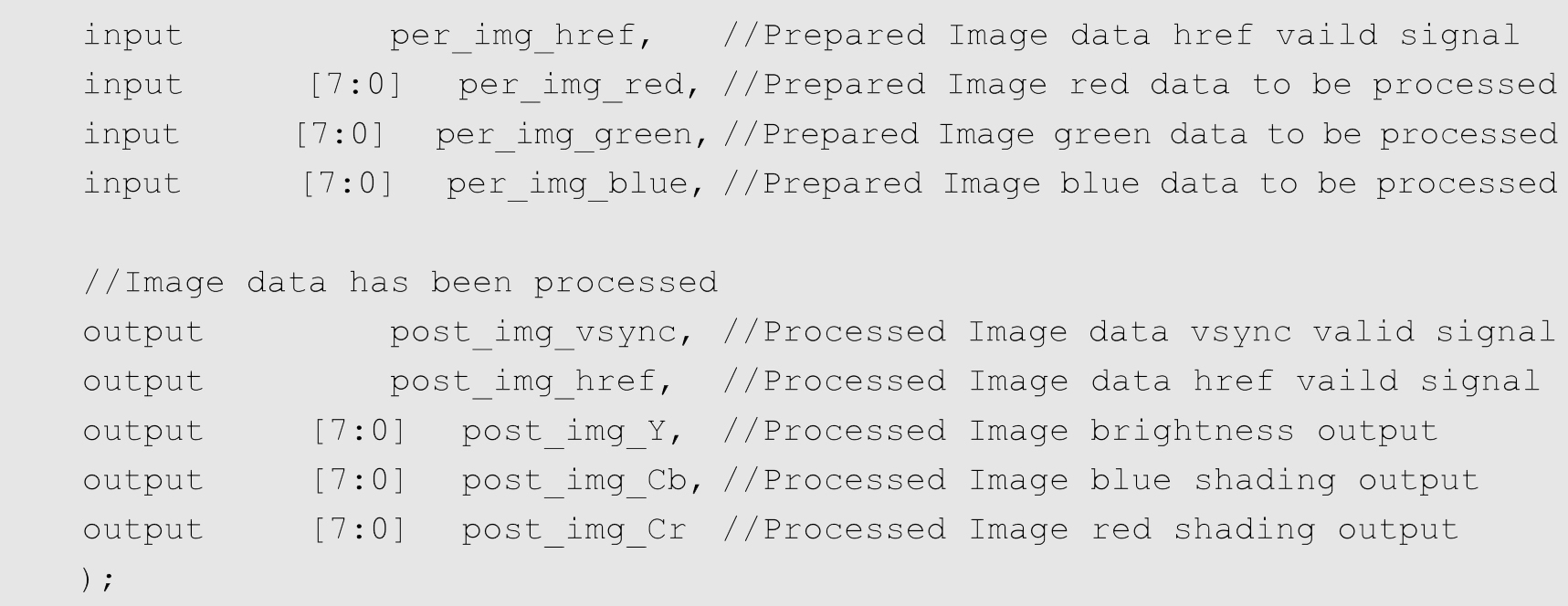

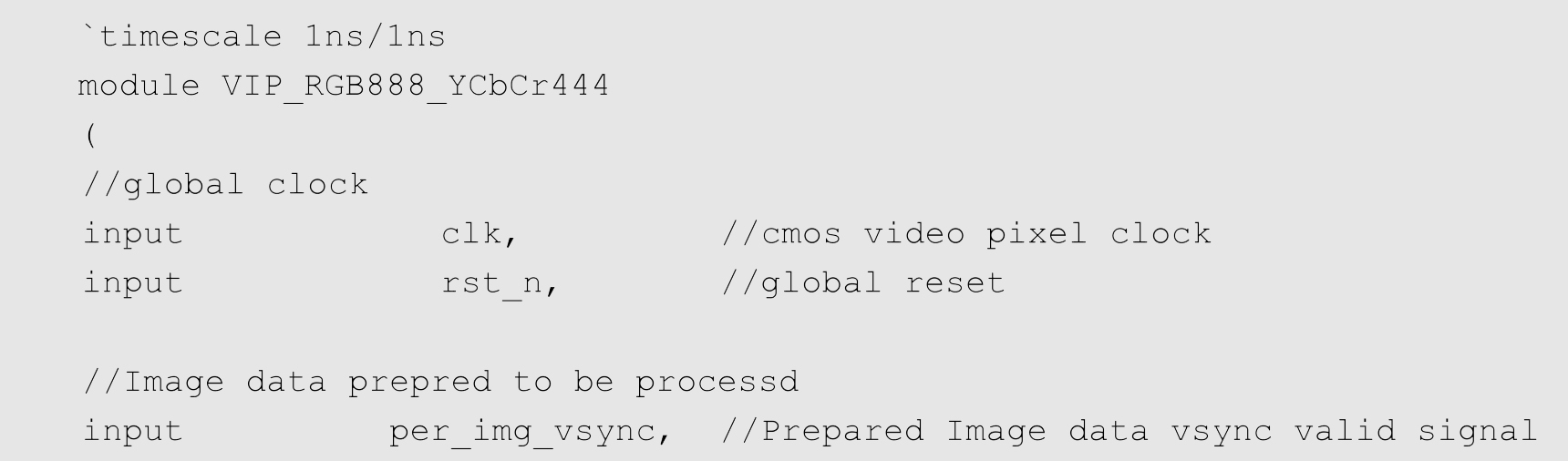

本节在配套资料2_FPGA_Sim\2_VIP_RGB888_to_YCbCr444目录下，新建VIP_RGB888_YCbCr444.v文件，其输入、输出接口定义如下所示。其中per_*表示准备处理的数据流；post_*表示处理完的数据流。

由于RGB转YCbCr比较简单，因此我们直接用代码进行介绍，具体步骤如下。

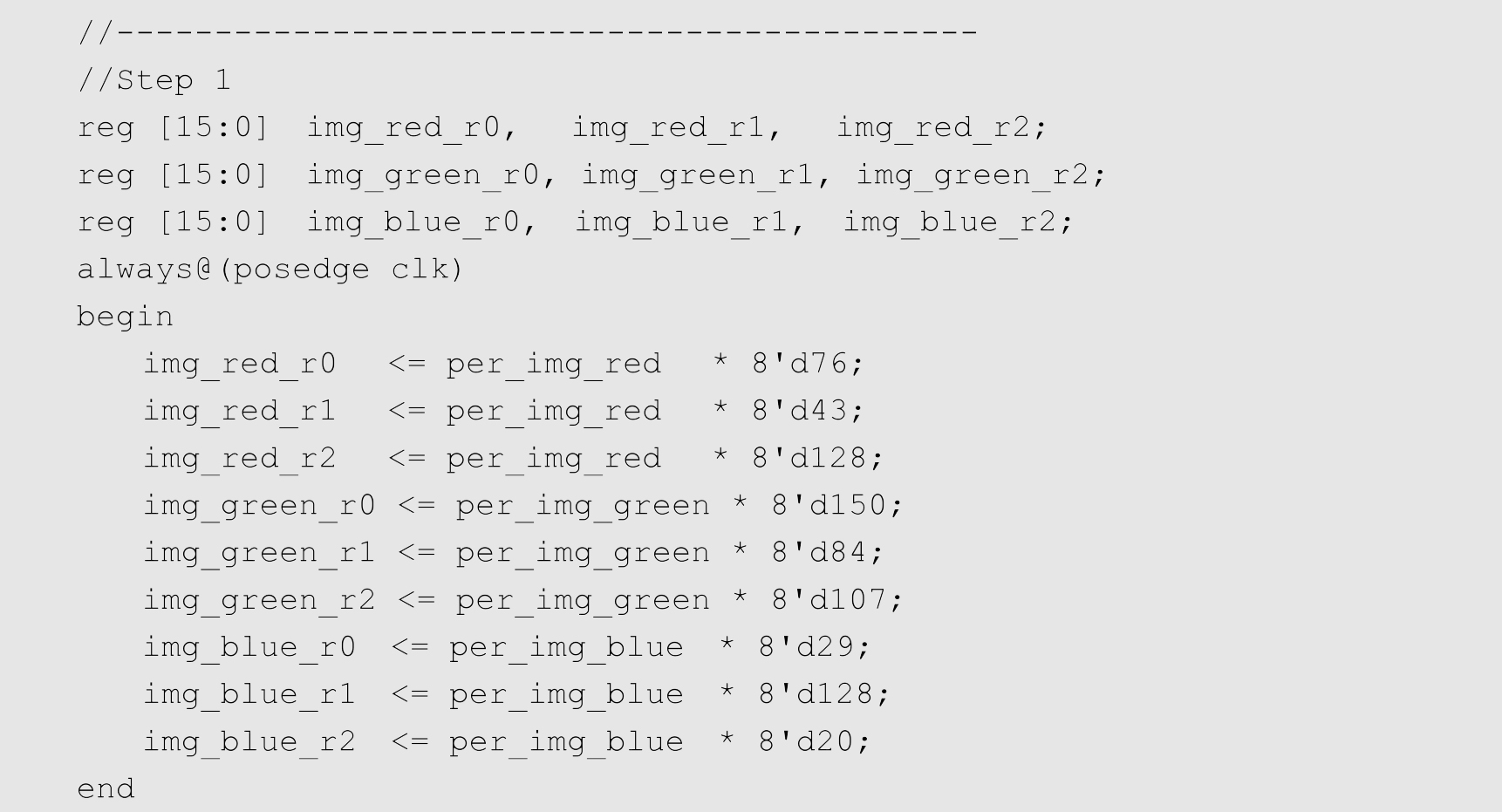

（1）耗时1个clk，并行进行9个乘法的计算，如下。

在Verilog中直接写了乘法“*”，以Altera（Intel）/Xilinx（AMD）的IDE为例，会自动用数字信号处理器硬件单元替代。如果是国产FPGA，还在完善IDE，可能需要人为地进行乘法单元的替代。为了后续提升代码的可移植性，暂不指定某家FPGA的IP，而采用“*”实现。

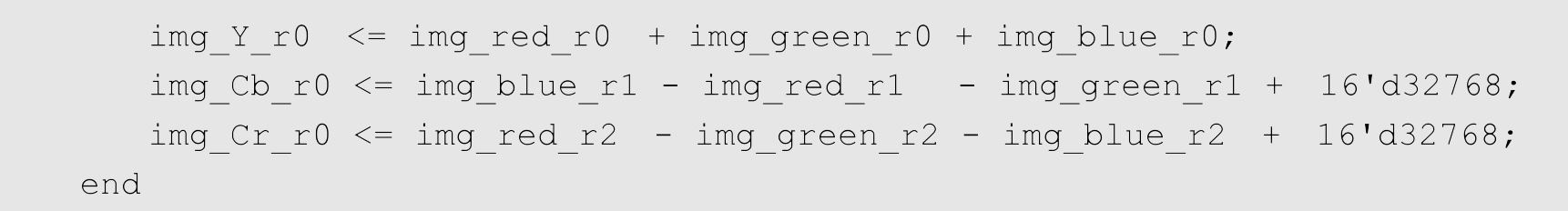

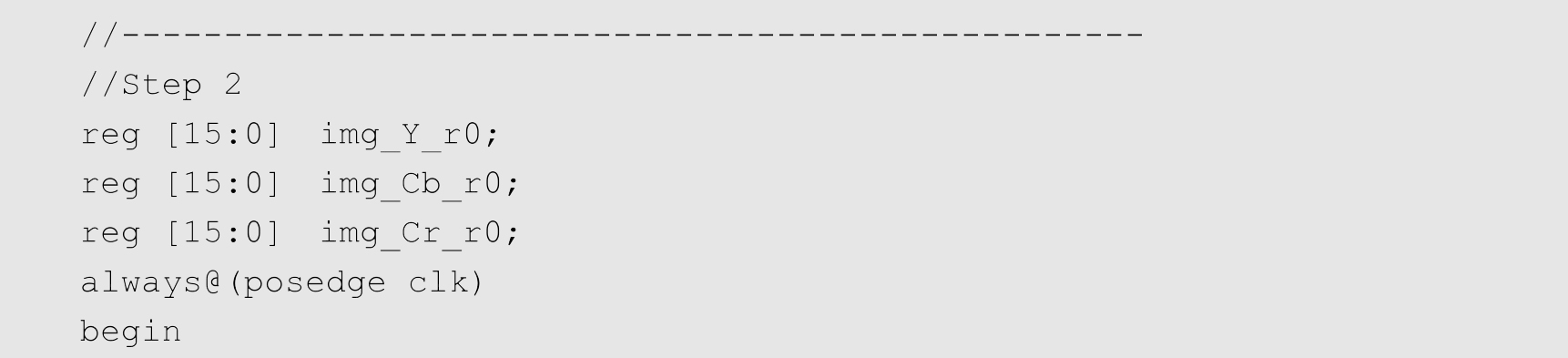

（2）耗时1个clk，将乘法后的结果，进行加减法运算，如下。

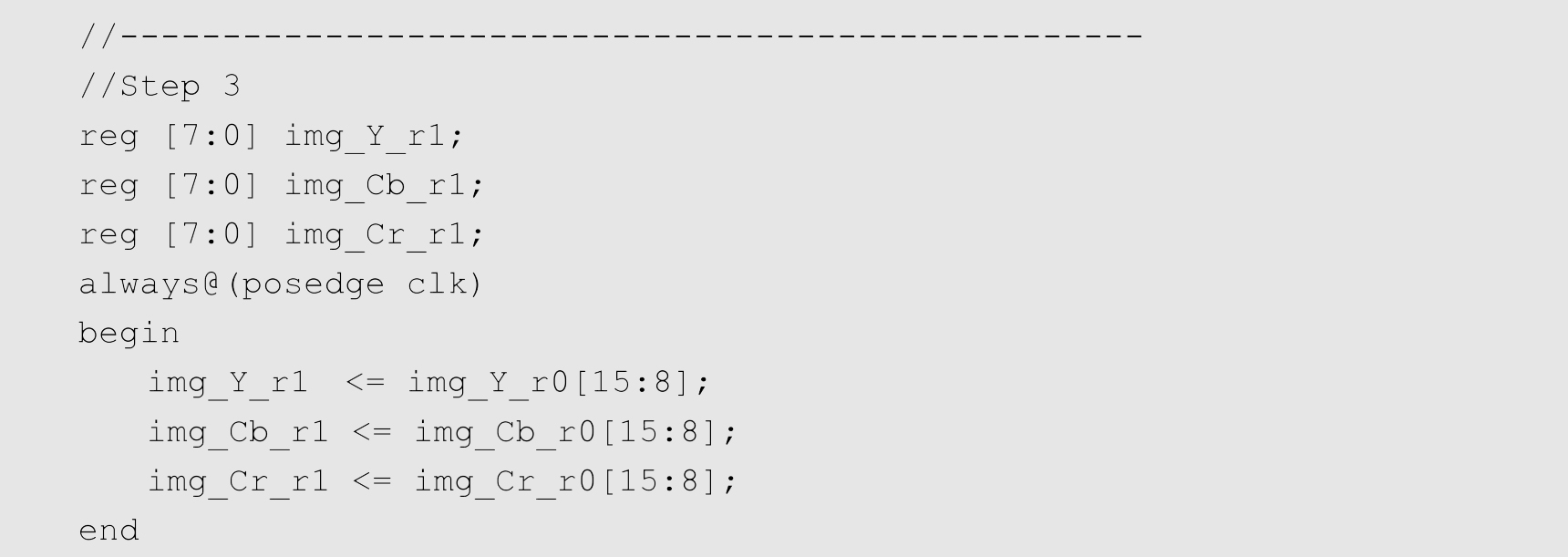

（3）耗时1个clk，将数据缩小1/256，截取有效数据。这一步可以采用移位，但直接取高8bit相对更直接，也更节省资源，具体实现如下。

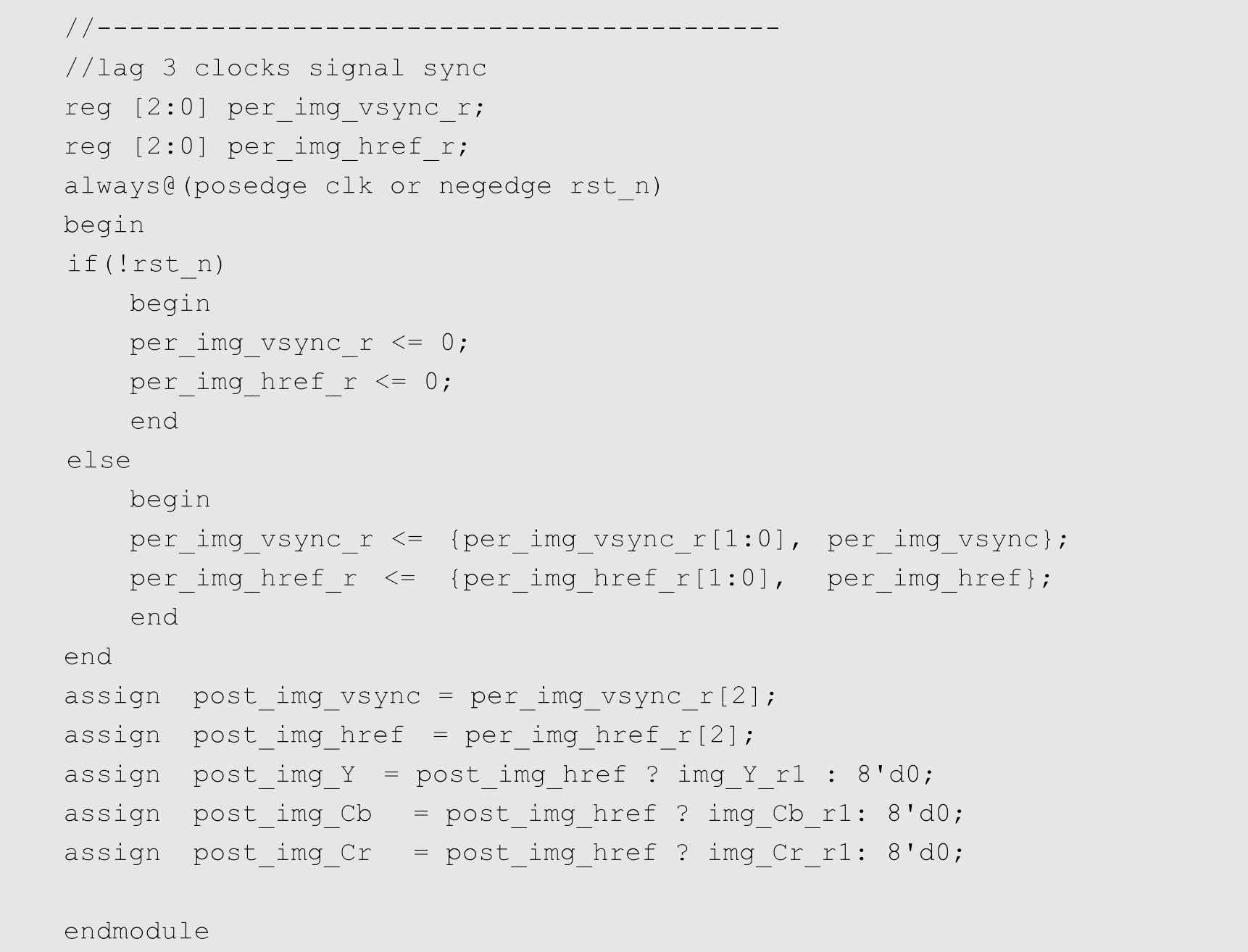

（4）由于（1）～（3）的计算，累计耗费了3个clk，因此我们要把vsync、href同步延时3拍，将时序重新对齐，具体实现如下。

整体流程和MATLAB处理流程类似，只不过FPGA每个clk可以并行地进行 Y 、Cb、Cr的计算，因此累计花3个clk计算就可以得到结果，从整体视频流上看约等于零延时，这就是FPGA进行并行流水线计算的优势。

2.4.2　仿真流程的详解

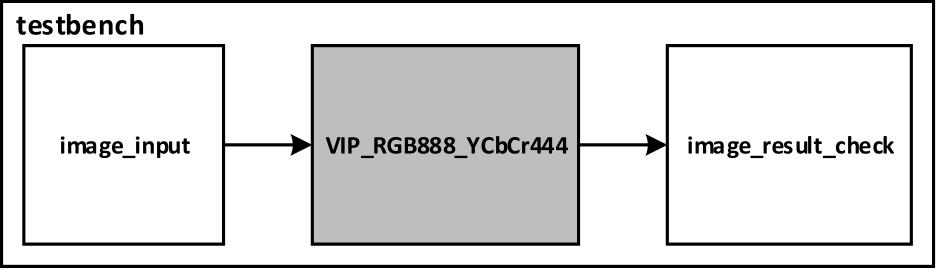

完成RGB转YCbCr的FPGA设计后，需要对其功能进行仿真验证，以确保设计功能与预期的一致。为了进行仿真验证，需要搭建一个testbench仿真平台，用于提供仿真激励和对仿真结果进行校验。RGB转YCbCr算法的仿真框架，如图2.19所示。

testbench中有两个任务，分别为image_input任务和image_result_check任务。其中，image_input任务从MATLAB仿真目录下的TXT文本中读取分辨率为640×480的图像数据并按照一定的时序产生视频激励；image_result_check任务从MATLAB仿真目录下的TXT文本中读取YCbCr图像数据，用于对ModelSim仿真结果进行对比校验，当发现MATLAB和ModelSim仿真结果不一致时，会将错误数据的图像行、列位置；ModelSim仿真结果和MATLAB仿真结果打印出来，可协助分析定位问题。完整的testbench内容详见配套资料.\2_FPGA_Sim\2_VIP_RGB888_to_YCbCr444\sim\testbench.sv文件。

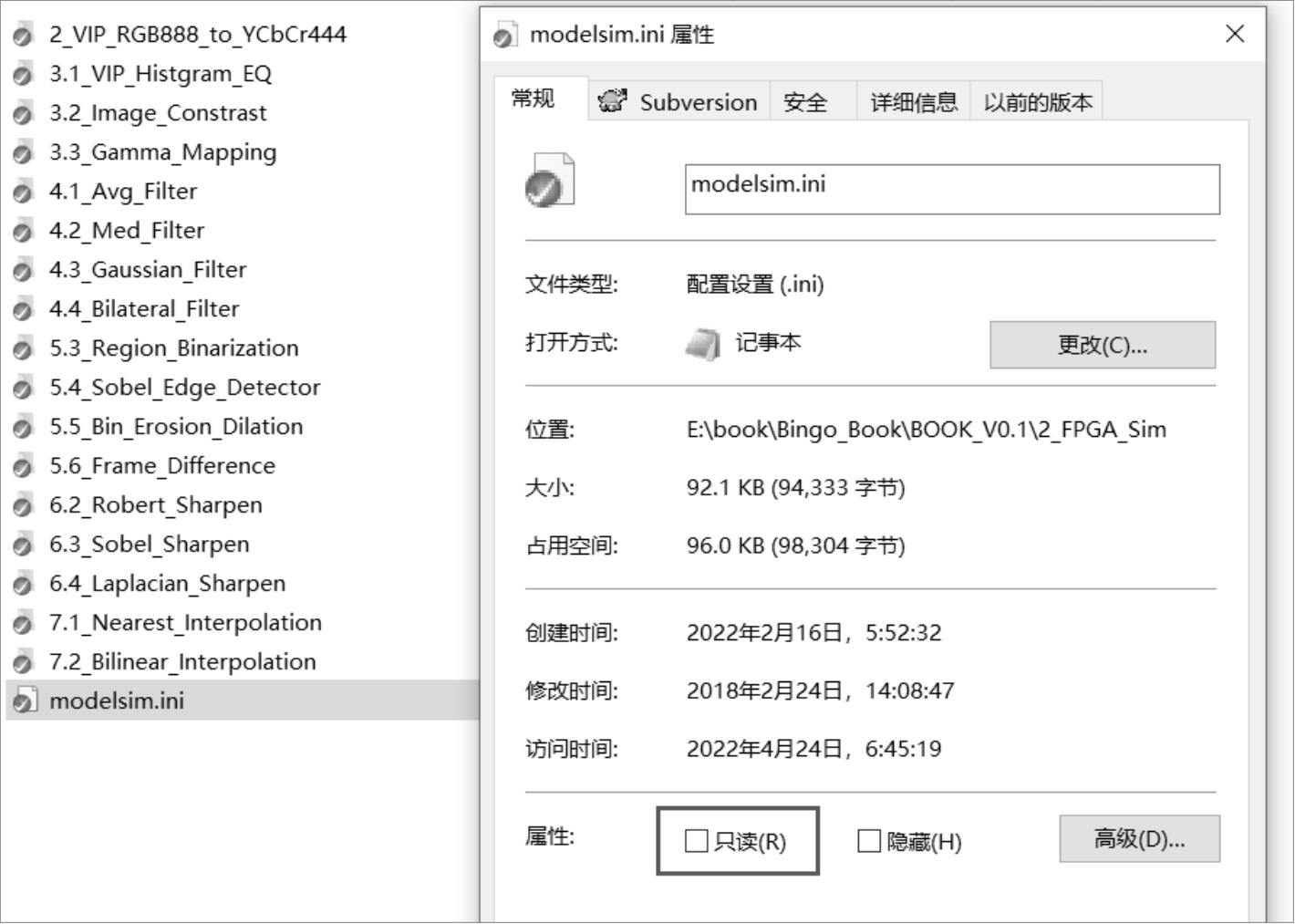

设计编码和仿真编码完成后，借助仿真平台，对RGB转YCbCr的RTL设计进行仿真。首先，将ModelSim安装目录下的ModelSim.ini拷贝到.\2_FPGA_Sim目录下，并将ModelSim.ini的只读属性去掉，否则会报错，如图2.20和图2.21所示。

再用编辑器（如notepad++）打开.\2_FPGA_Sim\2_VIP_RGB888_to_YCbCr444\sim\design_ver.f，添加需要进行仿真的Verilog设计文件，design_ver.f添加Verilog设计文件，如图2.22所示。

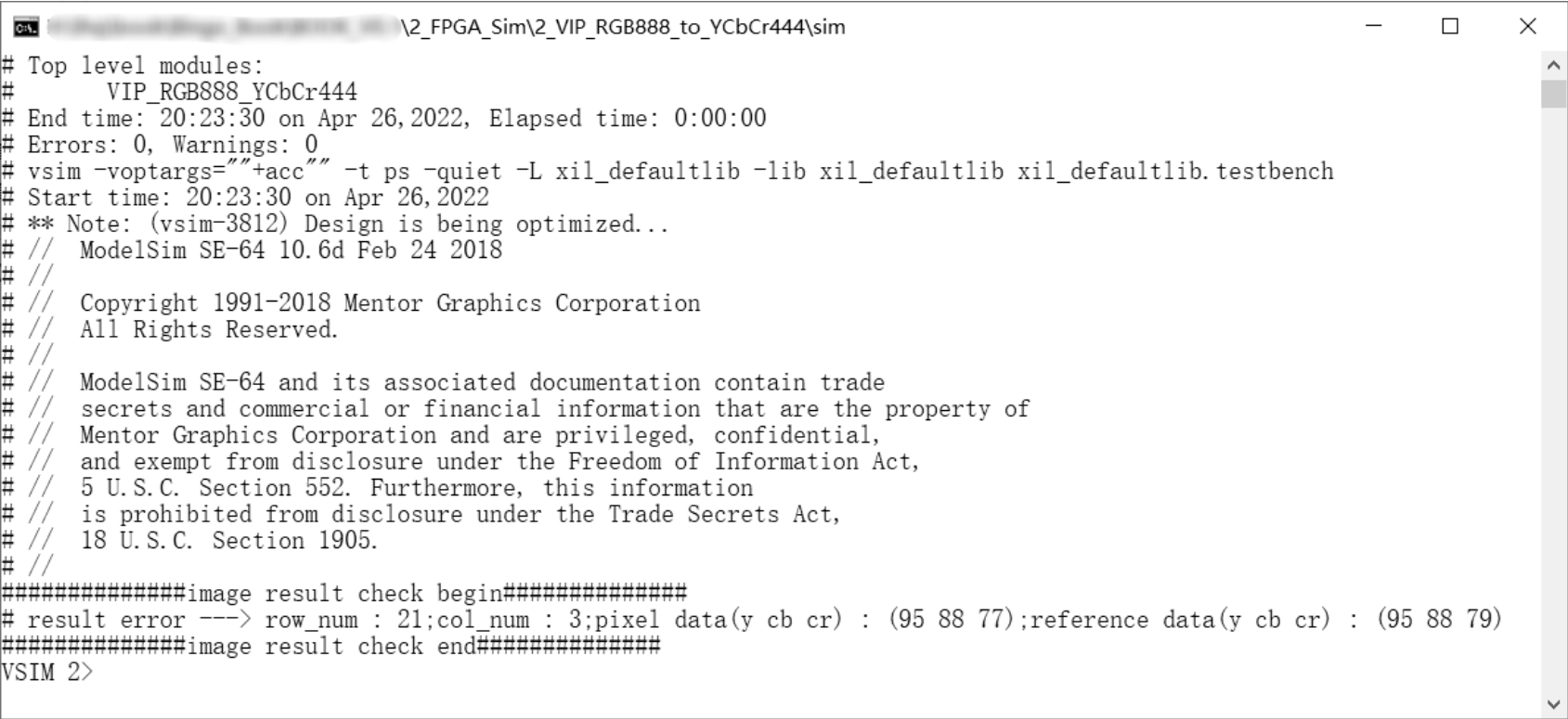

然后双击.\2_FPGA_Sim\2_VIP_RGB888_to_YCbCr444\sim\run.bat，开始执行仿真。如果仿真过程中出现错误，那么将出现类似于图2.23所示的ModelSim仿真打印信息。

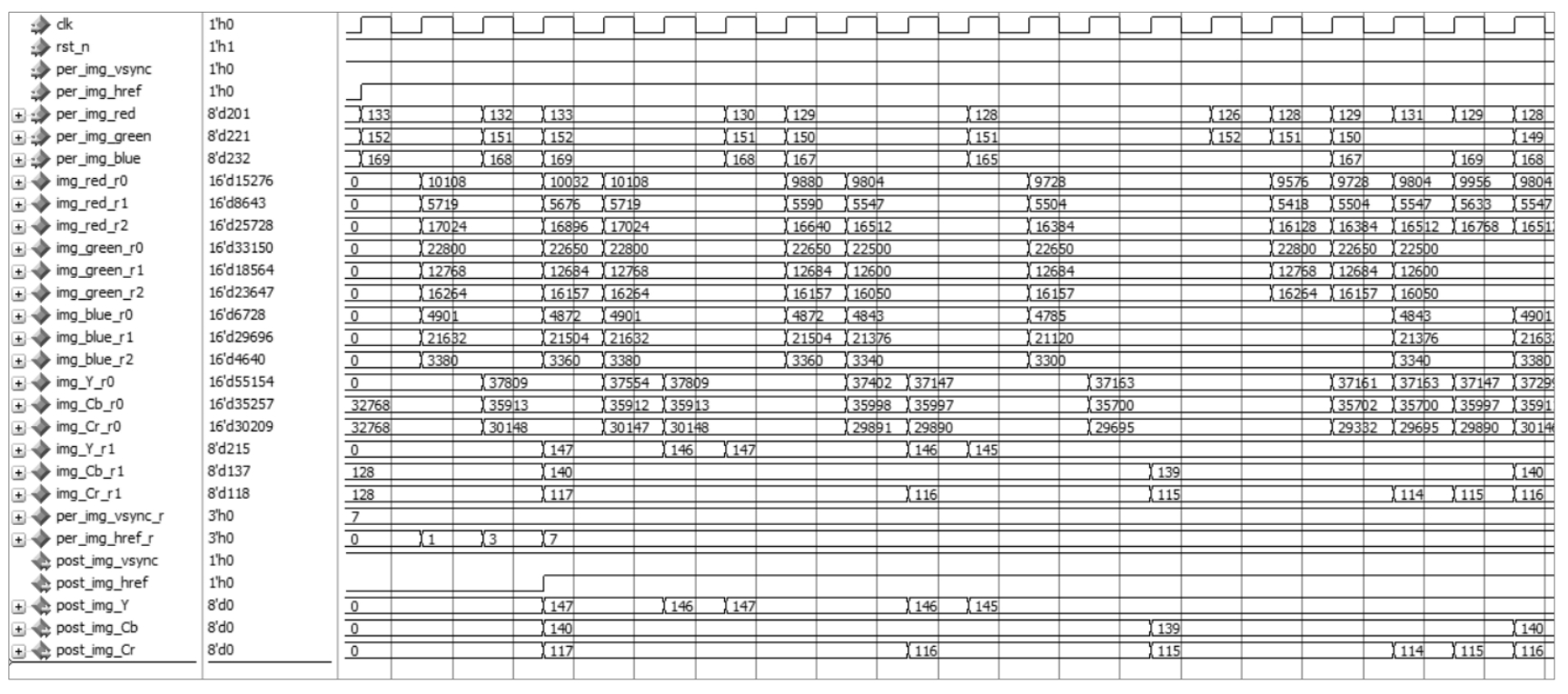

最后双击.\2_FPGA_Sim\2_VIP_RGB888_to_YCbCr444\sim\read_wave.bat，打开仿真波形文件，添加相关信号，通过分析波形的时序及计算结果，可定位BUG的原因和对设计进行修改。RGB转YCbCr算法的ModelSim仿真结果，如图2.24所示。
