UG参数设置主要用于设置UG系统默认的一些控制参数。所有的参数设置命令均在菜单栏“首选项”下面，当进入相应的命令时每个命令还会有具体的设置。
其中，也可以通过修改UG安装目目下的UGII文件夹中的ugii_env.dat.ugii_metric.def或相关模块的def文件来修改UG的默认设置。
在菜单栏中选择“首选项”→“对象”命令，系统打开“对象首选项”对话框，如图3-1所示。该对话框主要用于设置产生新对象的属性，如“颜色”“线型”“宽度”等，通过编辑用户可以进行个性化的设置。

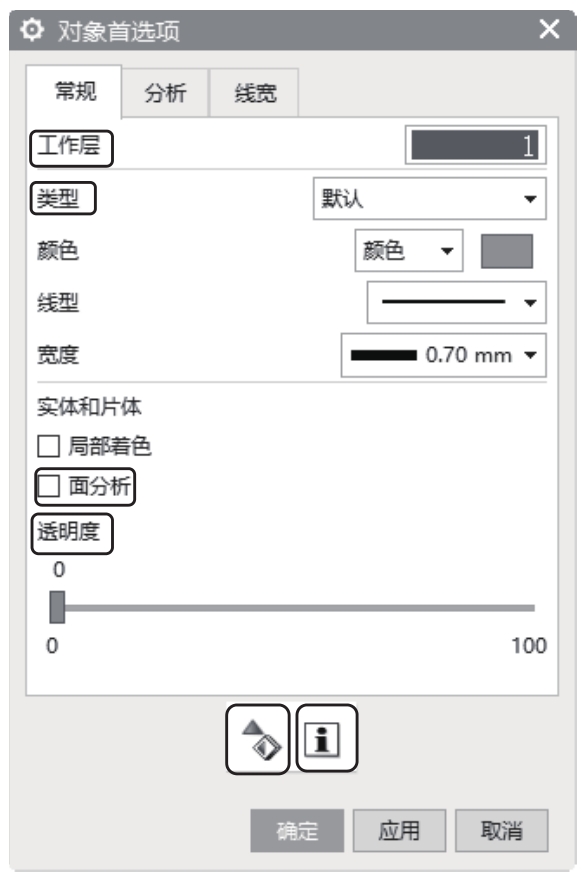

图3-1 “对象首选项”对话框
“对象首选项”对话框中部分选项的功能如下。
（1）工作层： 用于设置新对象的存储图层。在文本框中输入图层号后，系统会自动将新建对象存储在该图层中。
（2）类型、颜色、线型、宽度： 在其下拉列表中设置了系统默认的多种选项，如有7种线型选项和3种宽度选项等。
（3）面分析： 该选项用于确定是否在面上显示该面的分析效果。
（4）透明度： 该选项用于使对象处于透明状态显示。用户可以通过拖动滑块来改变对象的透明度。
（5）
继承：
该选项用于继承某个对象的属性设置并以此来设置新创对象的预设置。单击此按钮，选择要继承的对象，这样以后新建的对象就会和之前选取的对象具有同样的属性。
（6）
信息：
该选项用于显示并列出对象属性设置的信息对话框。
在菜单栏中选择“首选项”→“用户界面”命令，系统打开“用户界面首选项”对话框，如图3-2所示。此对话框中包含“布局”“主题”“资源条”“触控”“角色”“选项”“工具”7个选项。

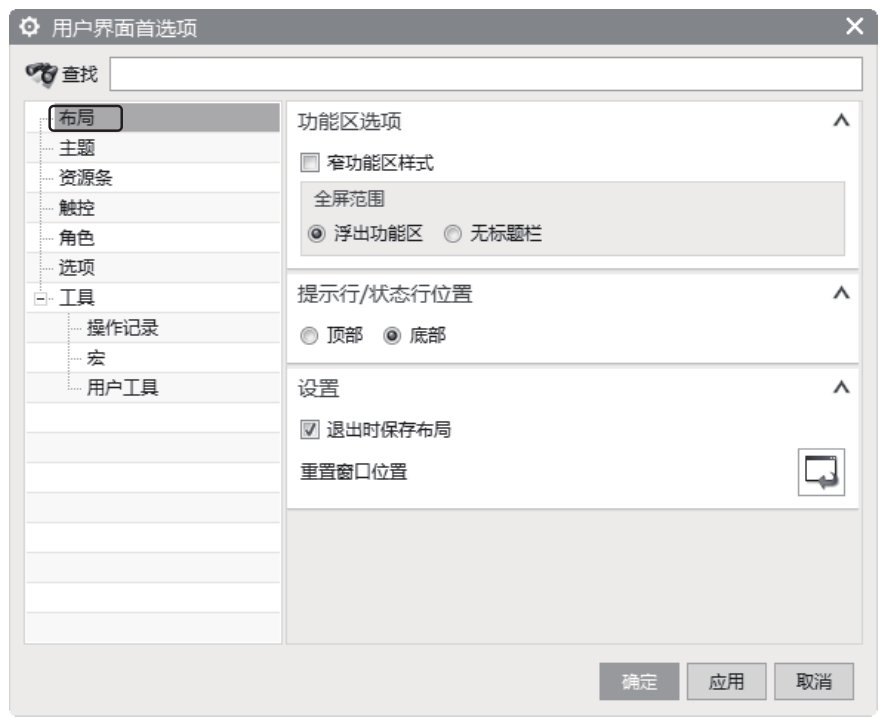

图3-2 “用户界面首选项”对话框
“用户界面首选项”对话框中部分选项的功能如下。
1.布局
该选项用于设置用户界面、选项卡选项、提示行/状态行位置等，如图3-2所示。
2.主题

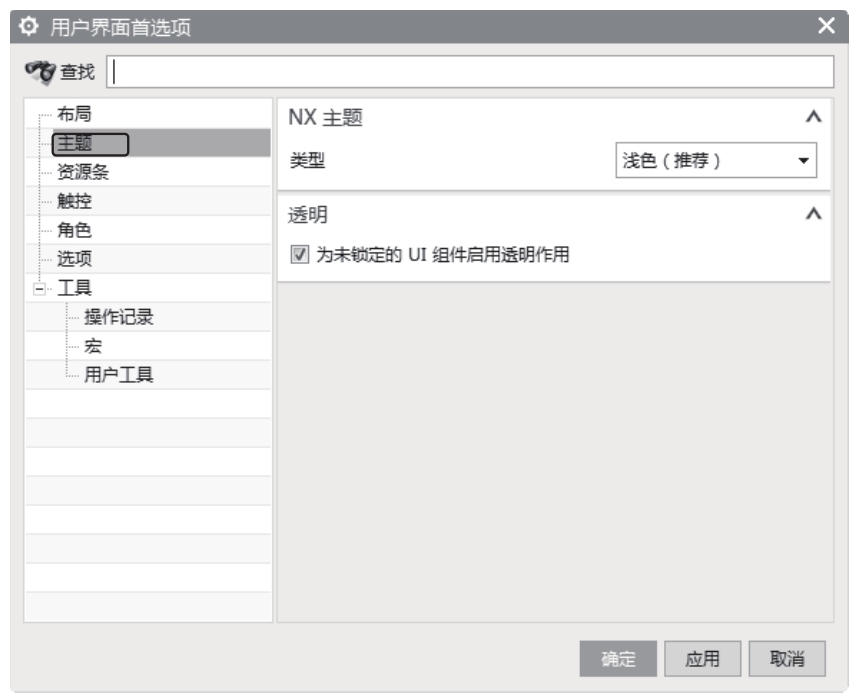

该选项用于设置NX的主题界面，包括浅色（推荐）、浅灰色、经典、使用系统字体和系统5种主题，如图3-3所示。
3.资源条
该选项用于设置UG工作区左侧“资源条”选项卡的状态，如图3-4所示。其中可以设置资源条主页、停靠位置、自动飞出与否等。
图3-3 “主题”选项卡

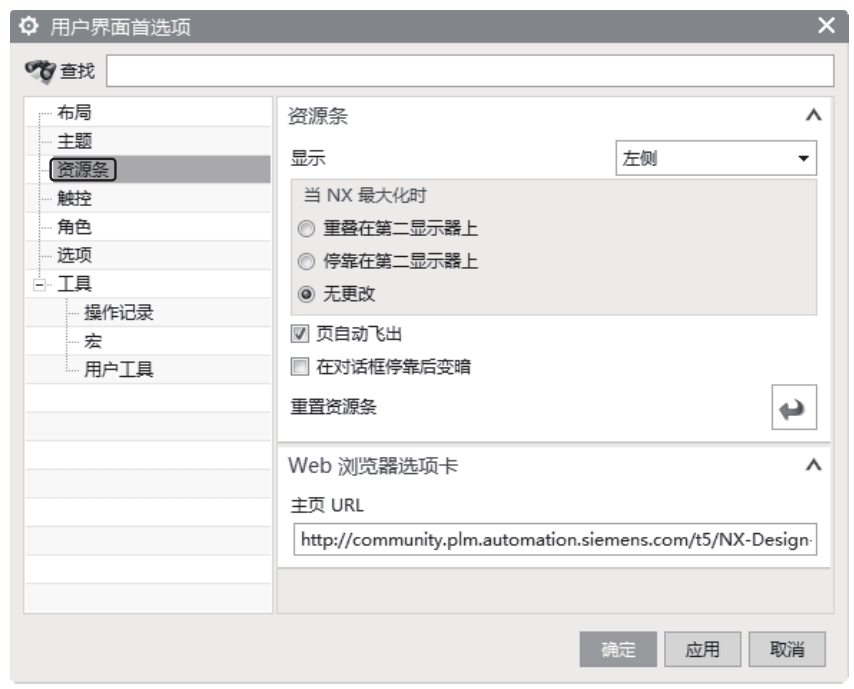

图3-4 “资源条”选项卡
4.触控

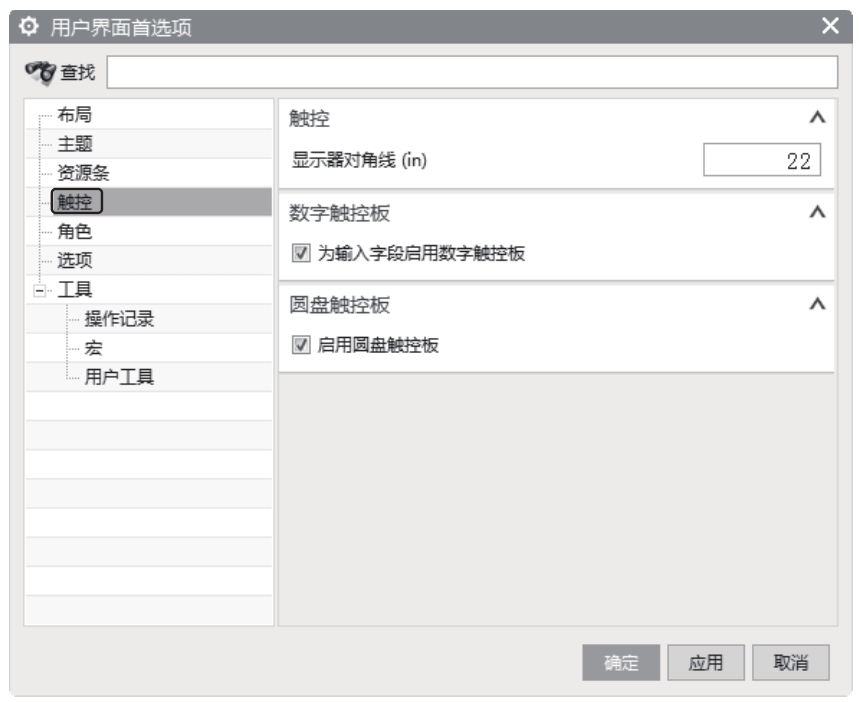

“触控”选项卡如图3-5所示。其可以针对触摸屏操作进行优化，还可以调节数字触摸板和圆盘触摸板的显示。
图3-5 “触控”选项卡
5.角色

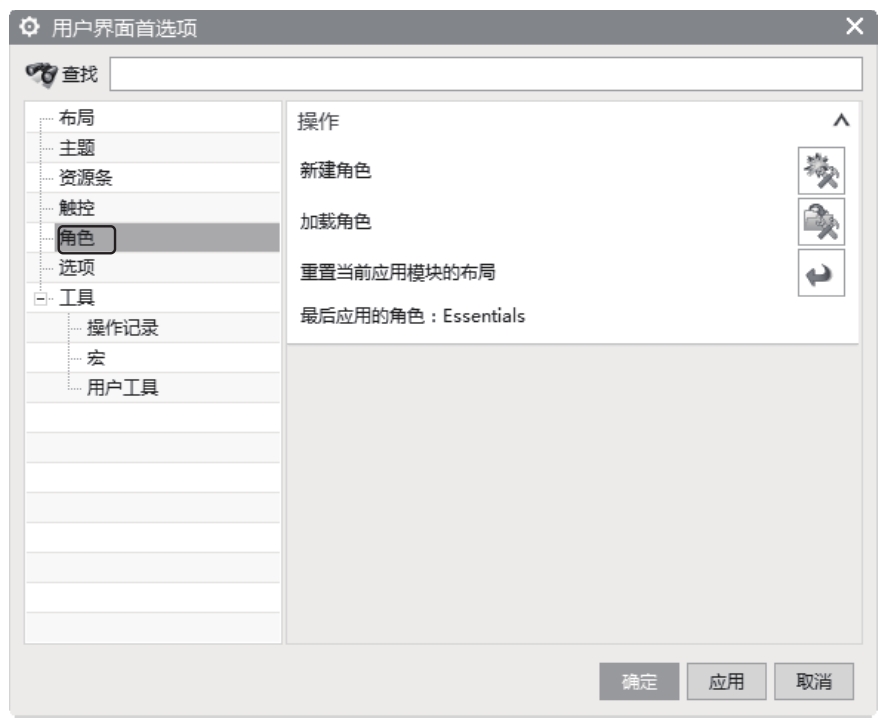

“角色”选项卡如图3-6所示。用户可以新建和加载角色，也可以重置当前应用模块的布局。
图3-6 “角色”选项卡
6.选项
“选项”选项卡如图3-7所示。可以设置对话框中内容显示的多少，设置对话框的“小数位数”文本框中数据的小数点后的位数以及用户的反馈信息。

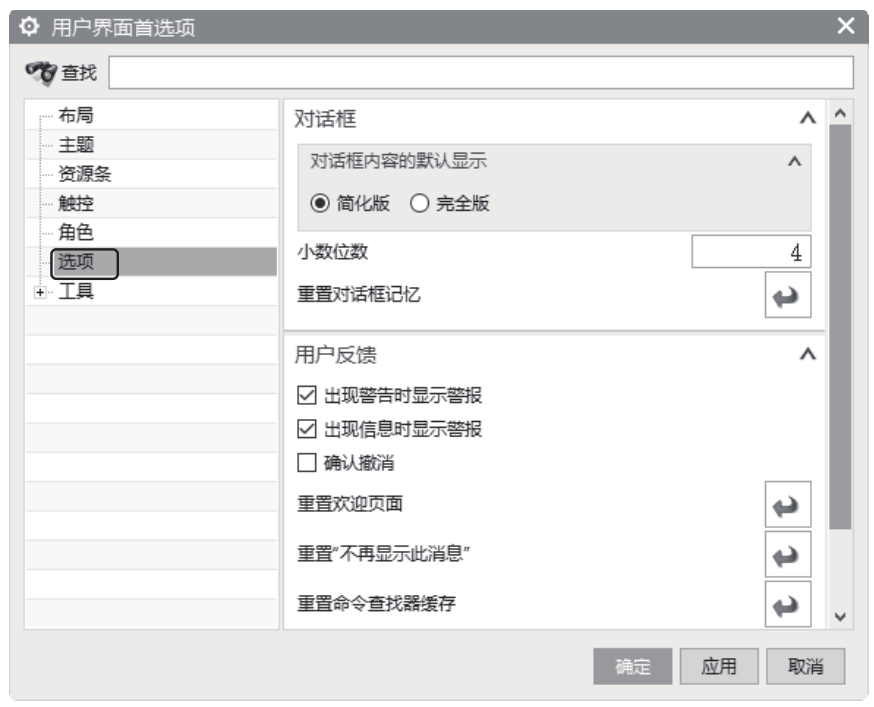

图3-7 “选项”选项卡
7.工具
（1）操作记录： 在该选项中可以设置操作文件的各种不同的格式，如图3-8所示。

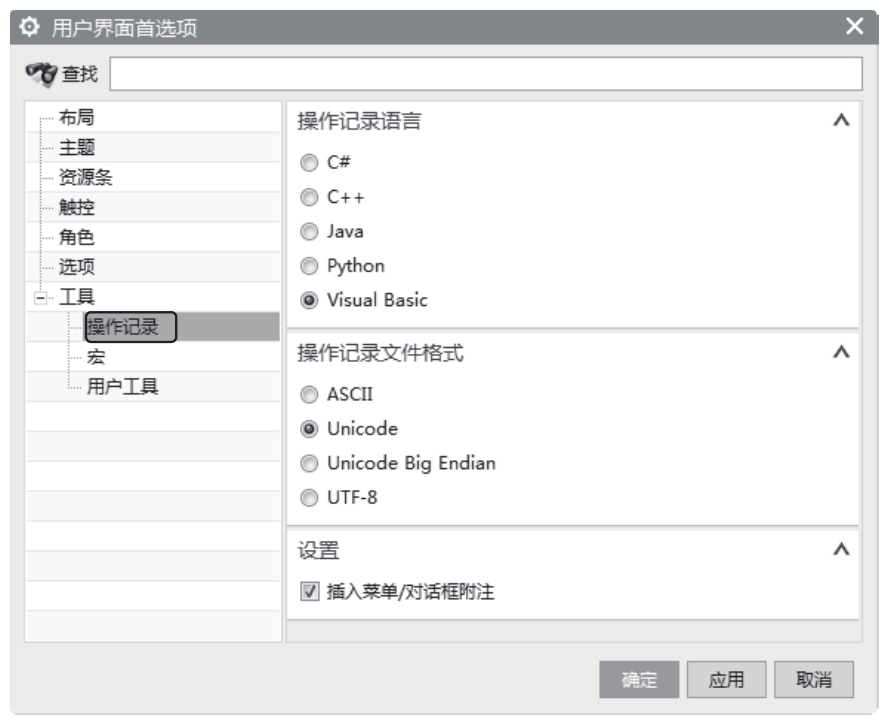

图3-8 “操作记目”选项卡
（2）宏： 该选项是一个存储一系列描述用户键盘和鼠标在UG交互过程中操作语句的文件（扩展名为“.macro”），任意一串交互输入操作都可以记录到宏文件中，然后可以通过简单的播放功能来重放记录的操作，如图3-9所示。宏不仅对于执行重复的、复杂的或较长时间的任务十分有用，而且还可以使用户工作环境个性化。

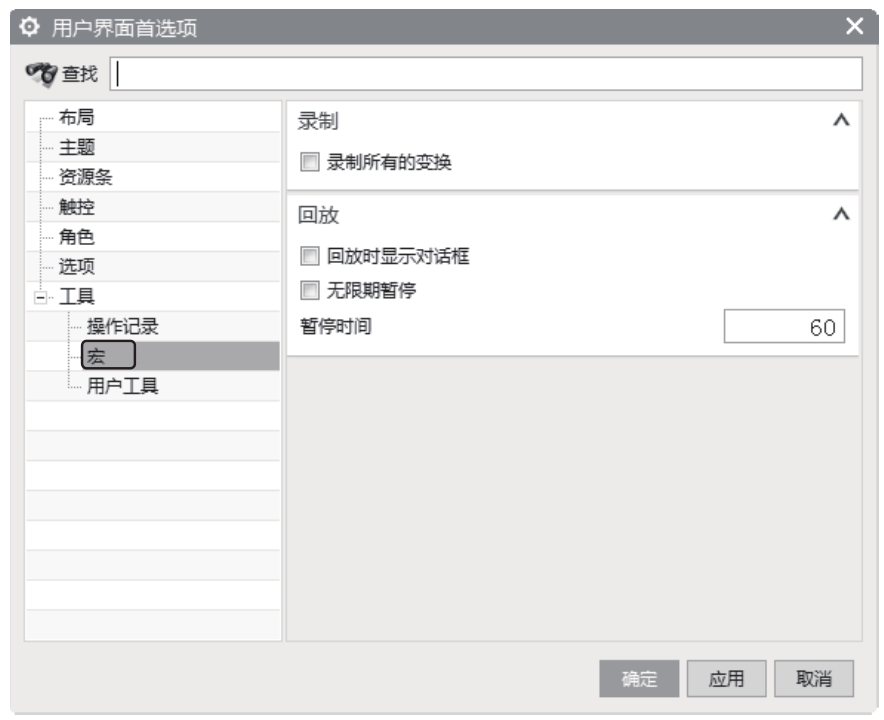

图3-9 “宏”选项卡
对于宏记录的内容，用户可以通过记事本的方式打开保存的宏文件，可以查看系统记录的全过程。
①录制所有的变换：该复选框用于设置在记录宏时，是否记录所有的动作。勾选该复选框后，系统会记录所有的操作，所以文件会较大；当不勾选该复选框时，则系统仅记录动作结果，因此文件较小。
②回放时显示对话框：该复选框用于设置在回放时是否显示设置对话框。
③无限期暂停：该复选框用于设置记录宏时，如果用户执行了暂停命令，则在播放宏时，系统会在指定的暂停时刻显示对话框并停止播放宏，提示用户单击OK按钮后方可继续播放。
④暂停时间：该文本框用于设置暂停时间，单位为s。

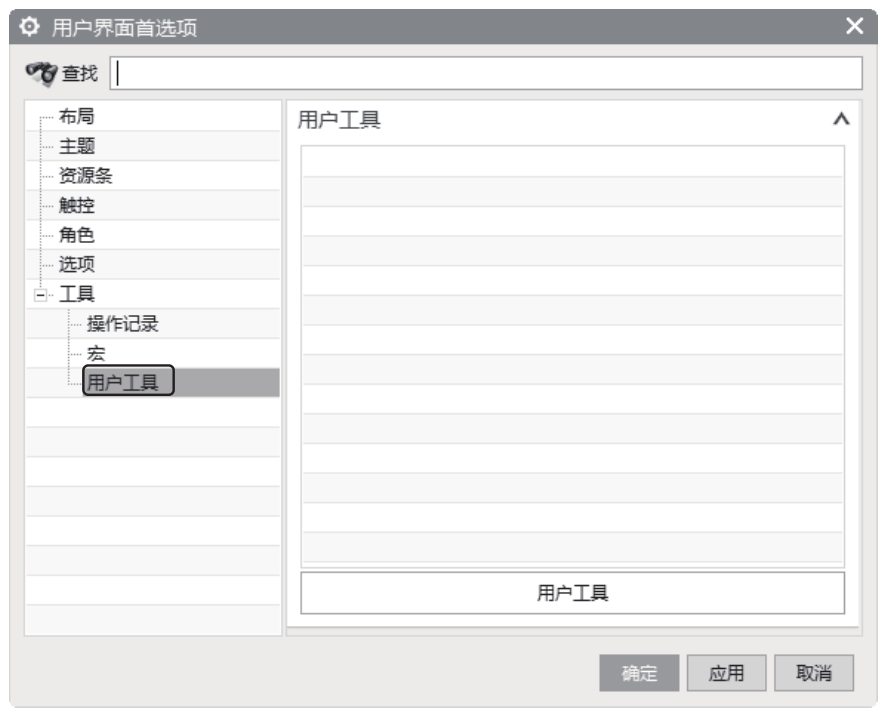

（3）用户工具： 该选项用于装载用户自定义的工具文件、显示或隐藏用户定义的工具。如图3-10所示，其列表框中已装载了用户定义的工具文件。单击“载入”即可装载用户自定义工具栏文件，扩展名为“.utd”，用户自定义工具文件可以是对话框形式显示，也可以是以工具按钮形式显示。
图3-10 “用户工具”选项卡
在菜单栏中选择“首选项”→“资源板”命令，打开系统“资源板”对话框，如图3-11所示。该功能是自UG NX 2.0开始添加的，主要用于控制整个窗口最右边的资源条的显示。资源板用于处理大量重复性的工作，可以最大限度地减少重复性工作。
“资源板”对话框中的部分选项功能如下。
（1）
新建资源板：
该选项可以设置一个自己的加工、制图、环境设置的模板，用于完成以后的重复性工作。

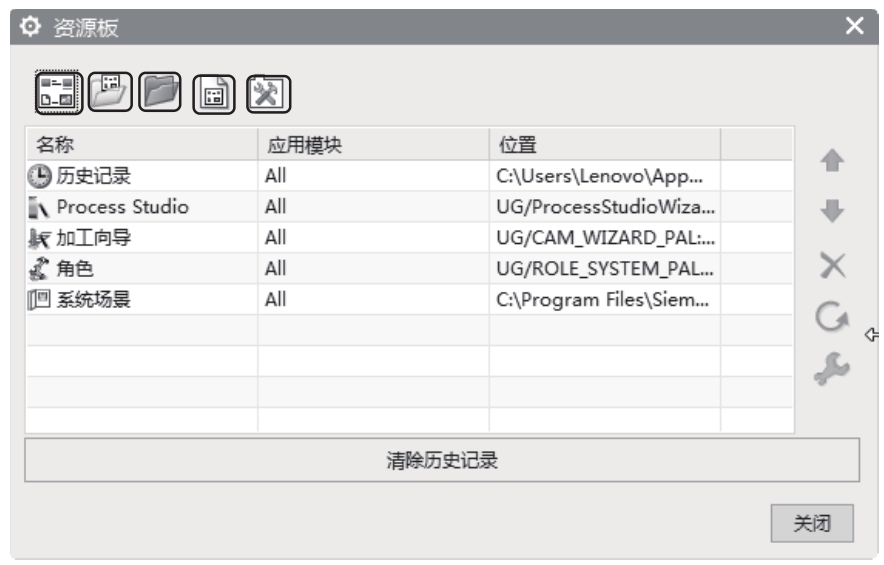

图3-11 “资源板”对话框
（2）
打开资源板：
该选项用于打开一些系统已完成的模板文件。系统会提示选择“*.pax”模板文件。
（3）
打开目录作为资源板：
该选项可以选择一个文件夹作为模板。
（4）
打开目录作为模板资源板：
该选项可以选择一个文件路径作为模板。
（5）
打开目录作为角色资源板：
该选项用于打开一些角色作为模板。

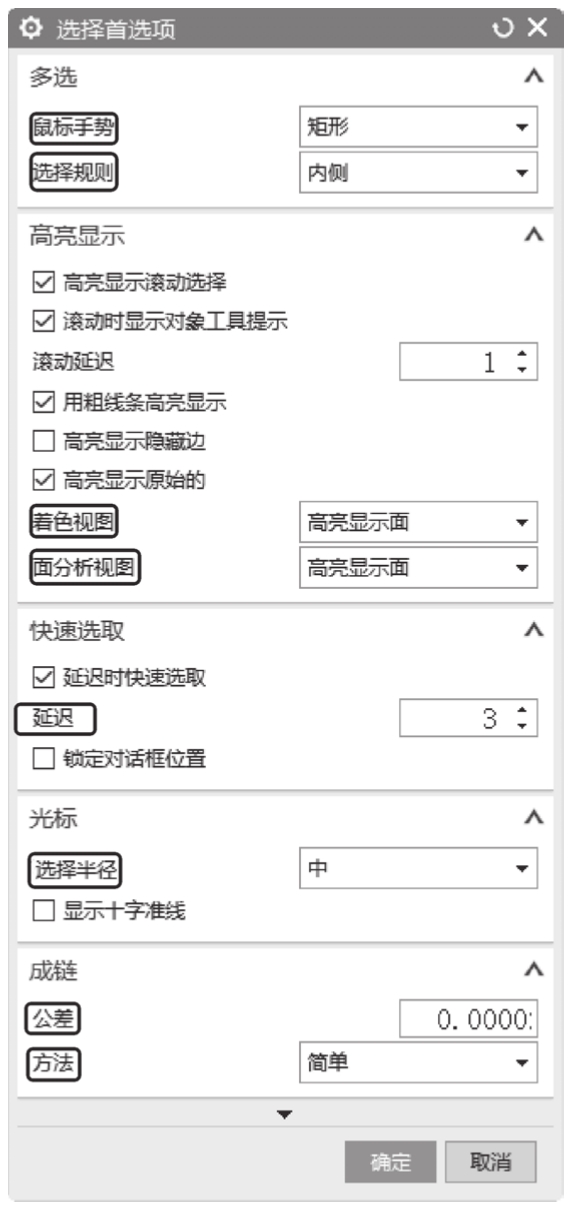

在菜单栏中选择“首选项”→“选择”命令，系统打开“选择首选项”对话框，如图3-12所示。在该对话框中可以设置光标选择对象，系统会显现默认“颜色”“选择球大小”“确认选择”设置等选项。
“选择首选项”对话框中的部分选项功能如下。
（1）鼠标手势： 该选项用于设置选择方式，包括矩形和套索方式。
（2）选择规则： 该选项用于设置选择规则，包括内侧、外部、交叉、内部/交叉、外部/交叉5种选项。
（3）着色视图： 该选项用于设置系统着色时对象的显示方式，包括高亮显示面和高亮显示边两个选项。
（4）面分析视图： 该选项用于设置面分析时的视图显示方式，包括高亮显示面和高亮显示边两个选项。
图3-12 “选择首选项”对话框
（5）选择半径： 该选项用于设置选择球的大小，包含小、中、大三种选项。
（6）公差： 该文本框用于设置链接曲线时，彼此相邻的曲线端点间允许的最大间隙。链接公差值设置越小，链接选取就越精确，值设置越大就越不精确。
（7）方法： 该选项有四种，包括简单、WCS、WCS左侧和WCS右侧。
①简单：该方式用于选择彼此首尾相连的曲线串。
②WCS：该方式用于在当前XC-YC坐标平面中选择彼此首尾相连的曲线串。
③WCS左侧：该方式用于在当前XC-YC坐标平面中，从连接开始点至结束点沿左侧路线选择彼此首尾相连的曲线串。
④WCS右侧：该方式用于在当前XC-YC坐标平面中，从连接开始点至结束点沿右侧路线选择彼此首尾相连的曲线串。
简单方法由系统自动识别，它最为常用。当需要连接的对象含有两条连接路径时，一般选用后两种选项，用于指定是沿左连接还是沿右连接。
在菜单栏中选择“首选项”→“装配”命令，系统打开“装配首选项”对话框，如图3-13所示。该对话框用于设置装配的相关参数。

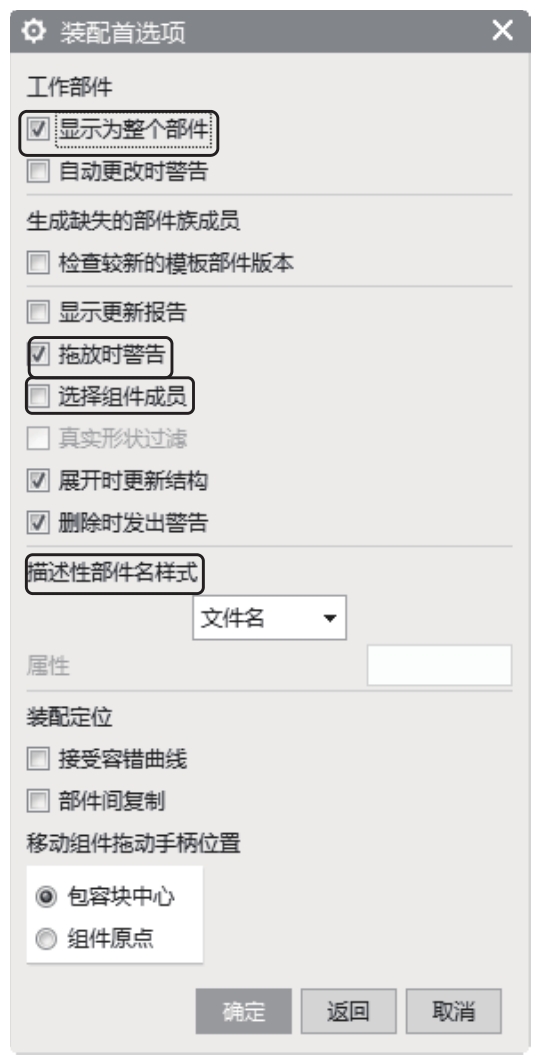

图3-13 “装配首选项”对话框
“装配首选项”对话框中部分选项的功能如下。
（1）显示为整个部件： 更改工作部件时，此选项会临时将新工作部件的引用集改为Entire Part引用集。如果系统操作引起工作部件发生变化，引用集并不发生变化。
（2）拖放时警告： 在装配导航器中拖动组件时，将出现一条警告消息。此消息通知用户哪个子装配将接收组件，以及可能丢失一些关联，并让用户接受或取消此操作。
（3）选择组件成员： 用于设置是否首先选择组件。勾选该复选框，则在选择属于某个子装配的组件时，首先选择的是子装配中的组件，而不是子装配。
（4）描述性部件名样式： 该选项用于设置部件名称的显示类型。其中包括文件名、描述、指定的属性三种方式。

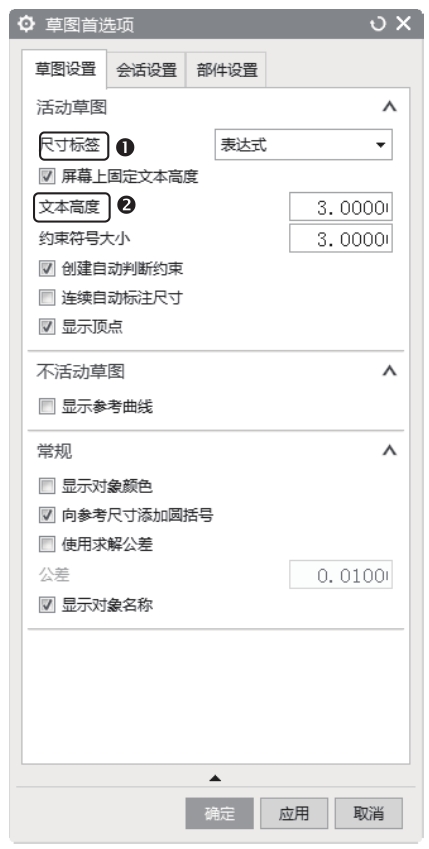

该选项用于改变草图的默认值并控制某些草图对象的显示。要设定这些设置值，在菜单栏中选择“首选项”→“草图”命令，系统打开“草图首选项”对话框，如图3-14所示。

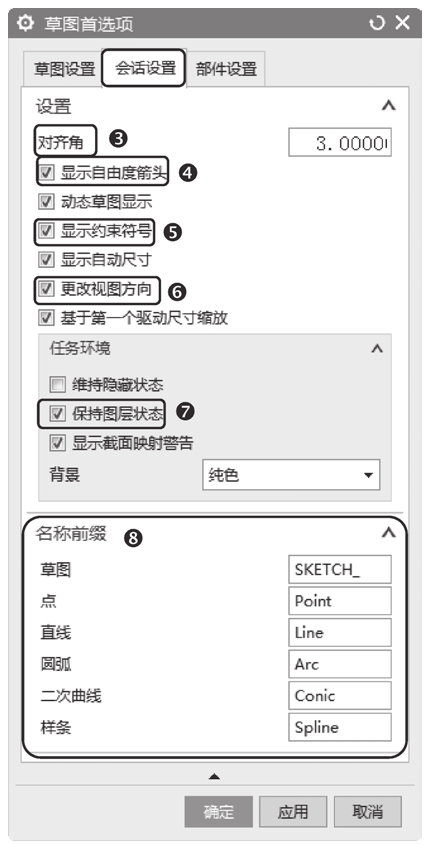

图3-14 “草图首选项”对话框
“草图首选项”对话框中的部分选项功能如下。
（1） ❶ 尺寸标签： 该选项可以控制如何显示草图尺寸中的表达式。下列选择有效。
①表达式：显示整个表达式，如P2=P3*4。
②名称：仅显示表达式的名称，如P2。
③值：显示表达式的数值。
（2） ❷ 文本高度： 该选项可以指定在尺寸中显示的文本的大小。默认值是0.125。
（3） ❸ 对齐角： 该选项可以为竖直和水平直线指定默认的捕捉角公差值。如果有一条用端点指定的直线，它相对于水平参考或竖直参考的夹角小于或等于捕捉角的值，那么这条直线会自动地捕捉至竖直或水平的位置。
捕捉角的默认值是3°，可以指定的最大值是20°。如果不想让直线自动地捕捉至水平或竖直的位置，可以将捕捉角设定为0°。
（4） ❹ 显示自由度箭头： 该复选框用于控制自由度箭头的显示。默认状态为勾选。当取消勾选此复选框时，箭头的显示置为“关闭”。然而，这并不意味着约束了草图。
（5） ❺ 显示约束符号： 该复选框用于控制是否显示约束。
（6） ❻ 更改视图方向： 如果取消勾选此复选框，则当草图被激活时，显示激活草图的视图就不会返回其原先的方向。如果勾选此复选框，则当草图被激活时，视图方向将会改变。
（7） ❼ 保持图层状态： 当激活草图时，草图所在的层自动变为工作层。当勾选此复选框并使草图不激活时，草图所在的层将返回其先前的状态（即它不再是工作层）。草图激活之前的工作层将重新变为工作层。如果取消勾选此复选框，则当使草图不激活时，此草图的层保持为工作层。
（8） ❽ 名称前缀： 该选项可以为草图几何体的名称指定前缀。

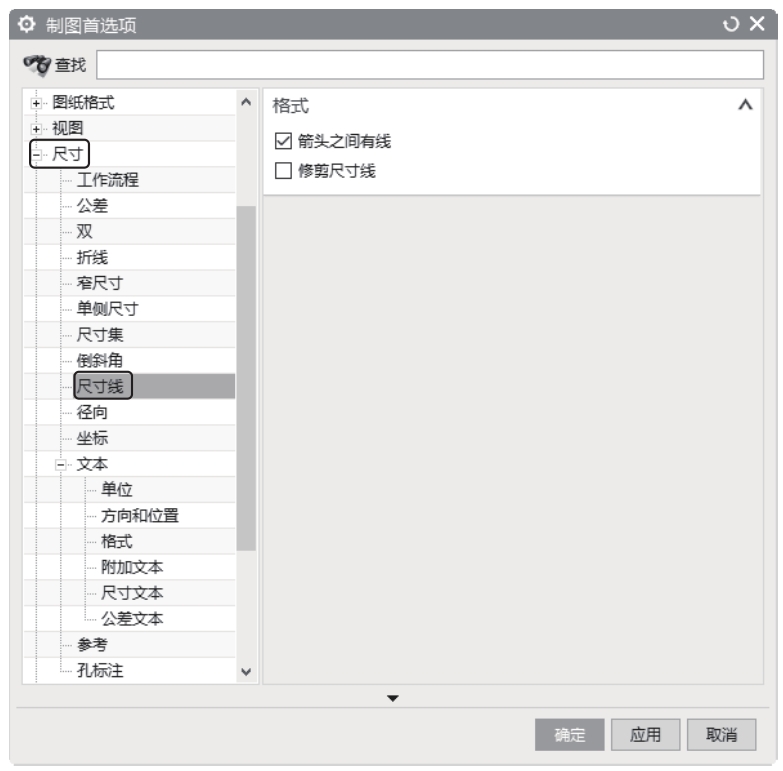

在菜单栏中选择“首选项”→“制图”命令，系统打开“制图首选项”对话框，如图3-15所示。该对话框包括11个选项卡。
图3-15 “制图首选项”对话框
“制图首选项”对话框中的部分选项功能如下。
1.尺寸
设置尺寸相关的参数时，根据标注尺寸的需要，用户可以利用对话框中上部的尺寸和直线/箭头工具条进行设置。在尺寸设置中主要有以下几个设置选项。
（1）尺寸线： 根据标注尺寸的需要，勾选或取消勾选“箭头之间有线”或“修剪尺寸线”复选框。
（2）方向和位置： ❶单击方位下拉列表，❷选择5种文本的放置位置，如图3-16所示。
（3）公差： 可以设置最高6位的精度和11种类型的公差，图3-17显示了可以设置的11种类型的公差形式。

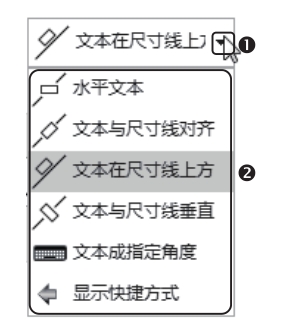

图3-16 尺寸值的放置位置
图3-17 11种类型的公差形式
（4）倒斜角： 系统提供了4种类型的倒斜角样式，可以设置分割线样式和间隔，也可以设置指引线的格式。
2.公共

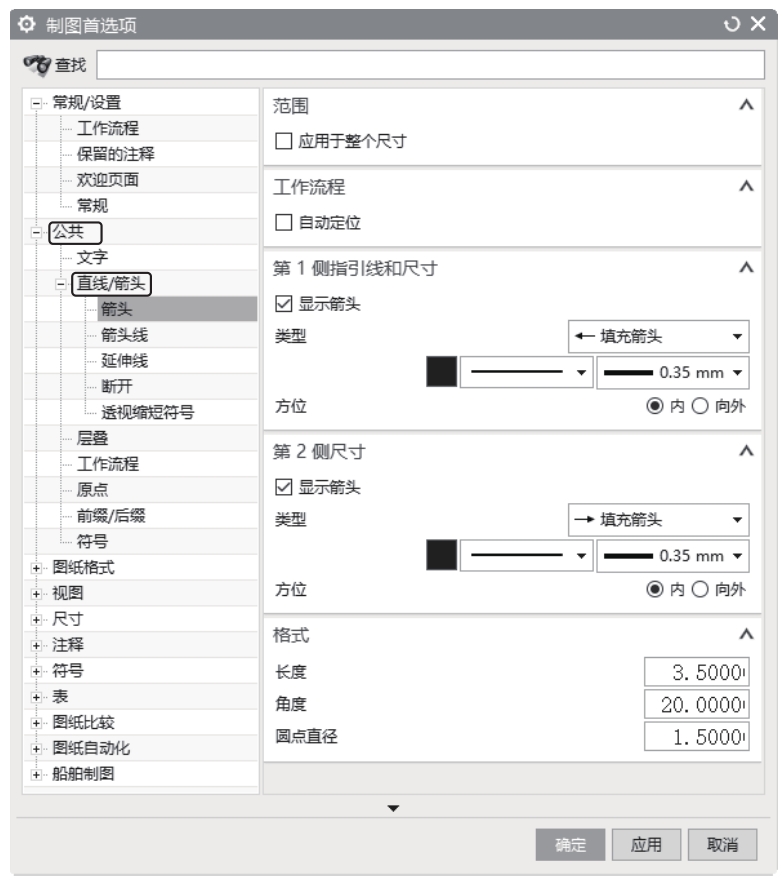

（1）“直线/箭头”选项卡： 该选项卡如图3-18所示。
图3-18 “直线/箭头”选项卡
①箭头：用于设置剖视图中的截面线箭头的参数，可以改变箭头的大小、长度和角度。
②箭头线：用于设置截面的延长线的参数。用户可以修改剖面延长线长度及图形框之间的距离。
直线和箭头相关参数可以设置尺寸线箭头的类型和箭头的形状参数，同时还可以设置尺寸线、延长线和箭头的显示颜色、线型和线宽。在设置参数时，用户根据要设置的尺寸和箭头的形式，在对话框中选择箭头的类型，并且输入箭头的参数值。如果需要，还可以在下部的选项中改变尺寸线和箭头的颜色。
（2）文字： 设置文字相关的参数时，先选择文字对齐位置和文字对正方式，再选择要设置的文本颜色和宽度，最后在“高度”“NX字体间隙因子”“文本宽高比”和“行间距因子”等文本框中输入设置参数，这时用户可在预览窗口中看到文字的显示效果。
（3）符号： 符号参数选项可以设置符号的颜色、线型和线宽等参数。
3.注释
设置各种标注的颜色、线型和线宽。
剖面线/区域填充： 用于设置各种填充线/剖面线的样式和类型，并且可以设置角度和线型。在此选项卡中设置了区域内应该填充的图形、比例和角度等，如图3-19所示。

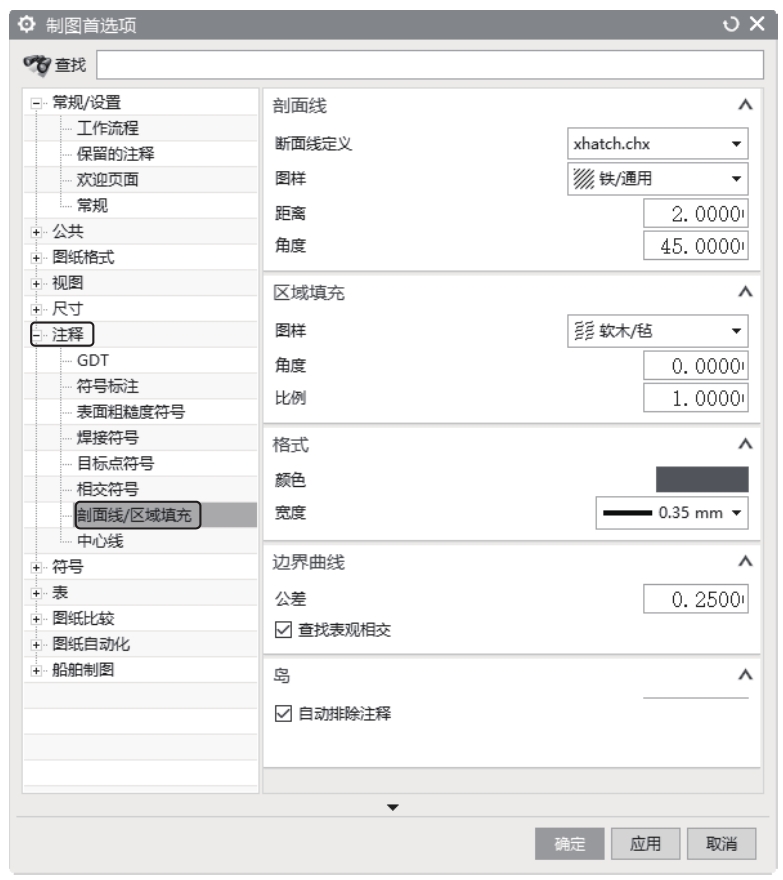

图3-19 “剖面线/区域填充”选项卡
4.表
用于设置二维工程图表格的格式、文字标注等参数。
（1）零件明细表： 用于指定生成明细表时，默认的符号、标号顺序、排列顺序和更新控制等。
（2）单元格： 用于控制表格中每个单元格的格式、内容和边界线设置等。

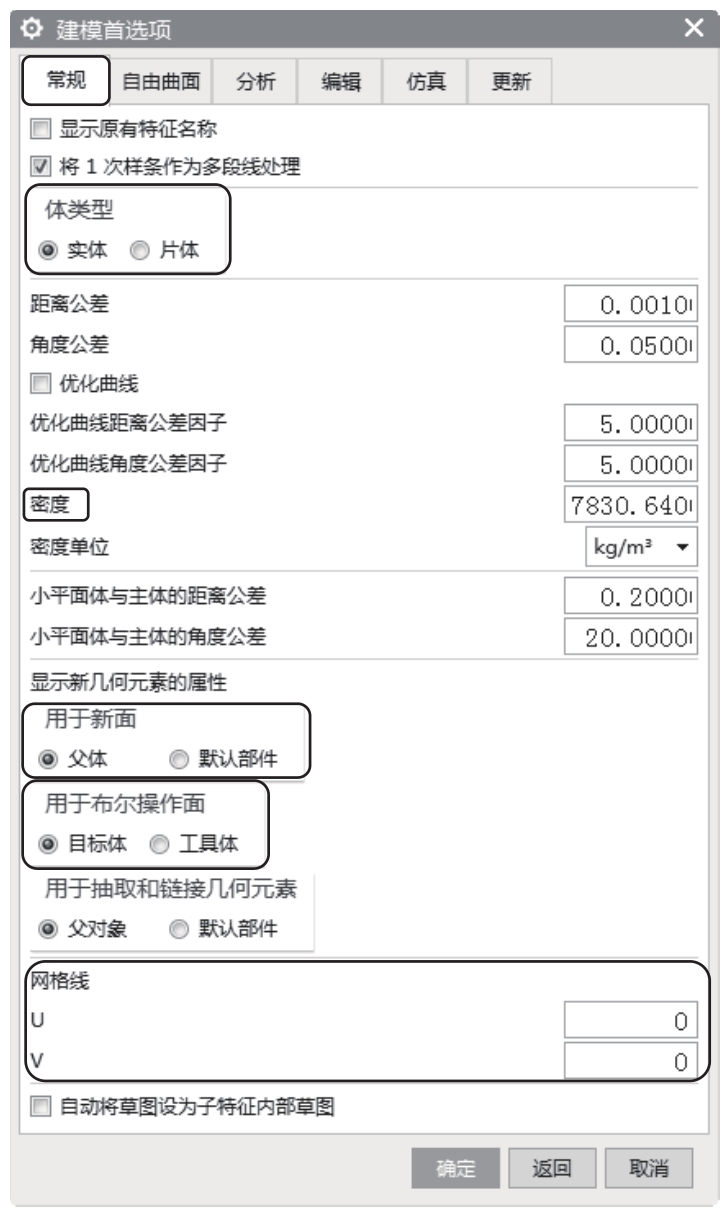

该选项用于设定建模参数和特性，如距离公差、角度公差、密度、密度单位和曲面网格。一旦定义了一组参数，所有随后生成的对象都符合这些特殊设置要求。要设定这些参数，可在菜单栏中选择“首选项”→“建模”命令，系统打开“建模首选项”对话框，如图3-20所示。
图3-20 “建模首选项”对话框
“建模首选项”对话框中的部分选项功能如下。
1.常规
在“建模首选项”对话框中选中“常规”选项卡，显示相应的参数设置内容，如图3-20所示。
（1）体类型： 用于控制在利用曲线创建三维特征时，是生成“实体”，还是“片体”。
（2）密度： 用于设置实体的密度，该密度值只对以后创建的实体起作用。其下方的“密度单位”下拉列表用于设置密度的默认单位。
（3）用于新面： 用于设置新的面显示属性是父体还是默认部件。
（4）用于布尔操作面： 用于设置在布尔运算中生成的面显示属性是继承于“目标体”还是“工具体”。
（5）网格线： 用于设置实体或片体表面在U和V方向上栅格线的数目。如果其下方U向计数和V向计数的参数值大于0，则当创建表面时，表面上就会显示网格曲线。网格曲线只是一个显示特征，其显示数目并不影响实际表面的精度。
2.自由曲面
在“建模首选项”对话框中选中“自由曲面”选项卡，显示相应的参数设置内容，如图3-21所示。

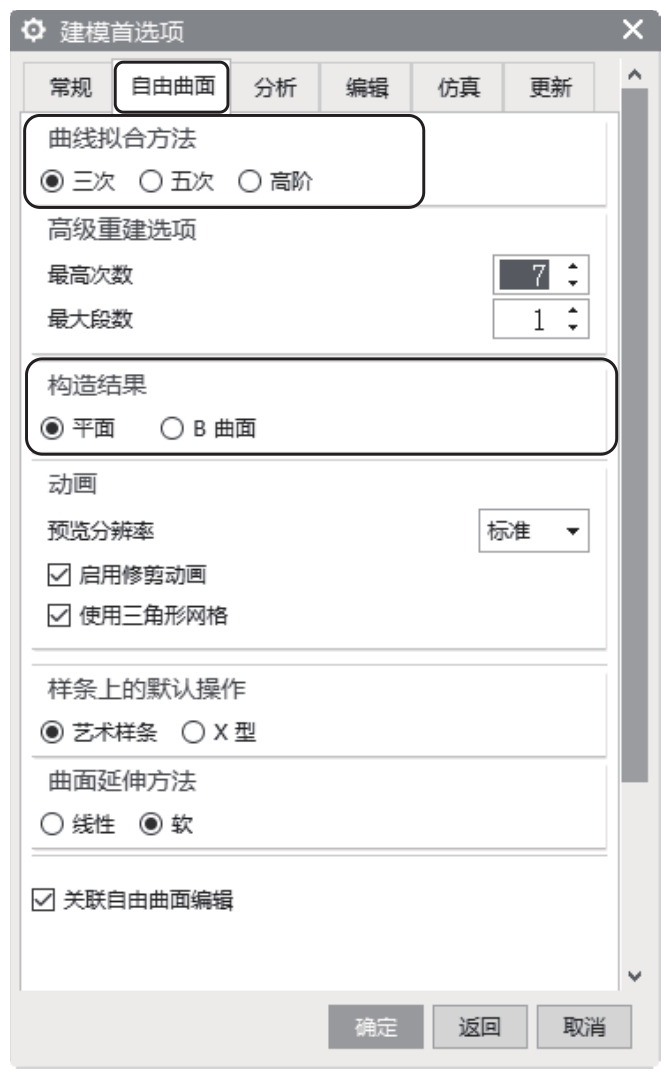

图3-21 “自由曲面”选项卡
（1）曲线拟合方法： 用于选择生成曲线时的拟合方式，包括“三次”“五次”和“高阶”三种拟合方式。
（2）构造结果： 用于选择构造自由曲面的结果，包括“平面”和“B曲面”两种方式。
3.分析
在“建模首选项”对话框中选中“分析”选项卡，显示相应的参数设置内容，如图3-22所示。

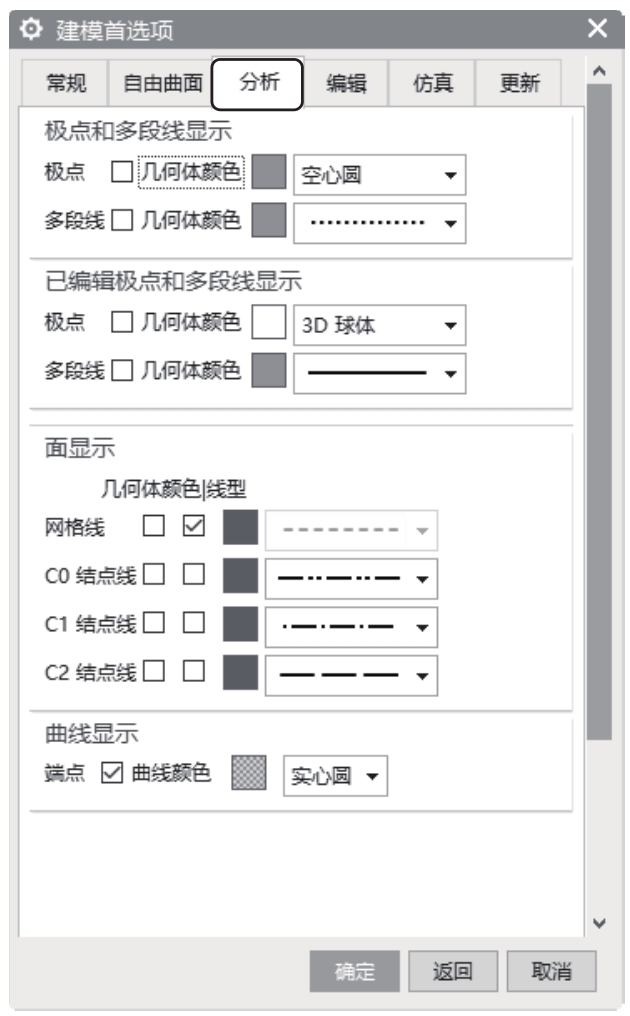

图3-22 “分析”选项卡
4.编辑
在“建模首选项”对话框中选中“编辑”选项卡，显示相应的参数设置内容，如图3-23所示。
（1）双击操作（特征）： 用于双击操作时的状态，包括“可回滚编辑”和“编辑参数”两种方式。
（2）双击操作（草图）： 用于双击操作时的状态，包括“可回滚编辑”和“编辑”两种方式。
（3）编辑草图操作： 用于草图编辑，包括“直接编辑”和“任务环境”两种方式。

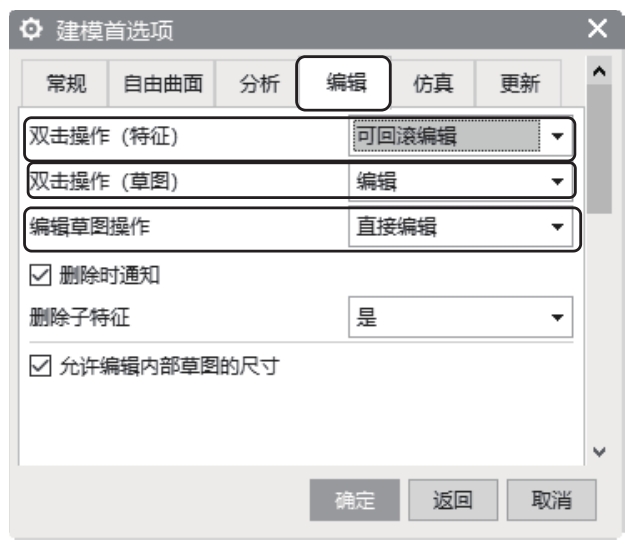

图3-23 “编辑”选项卡
在菜单栏中选择“首选项”→“调色板”命令，系统打开“颜色”对话框，如图3-24所示。该对话框用于修改视图区背景颜色和当前颜色设置。

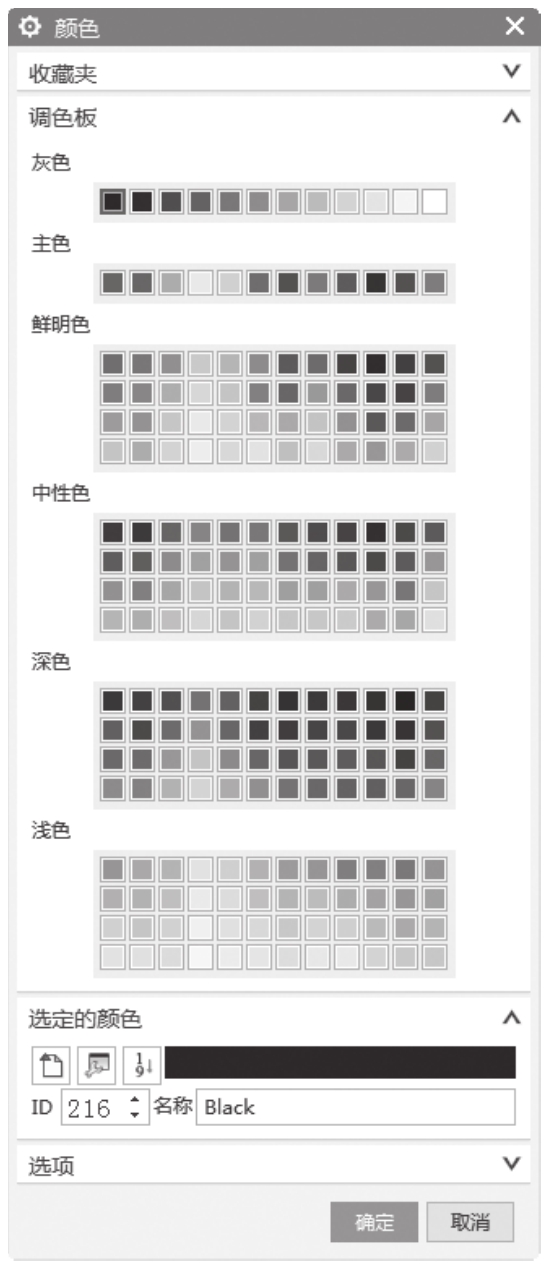

图3-24 “颜色”对话框
可视化用于设置影响图形窗口的显示属性。
在菜单栏中选择“首选项”→“可视化”命令，系统会打开“可视化首选项”对话框，如图3-25所示。该对话框中有10个选项卡。
“可视化首选项”对话框中的部分选项功能如下。
1.“颜色/字体”选项卡
选中“颜色/字体”选项卡，显示相应的参数设置内容，如图3-25所示。该对话框用于设置“预选”“选择”“前景”“背景”等对象的颜色。

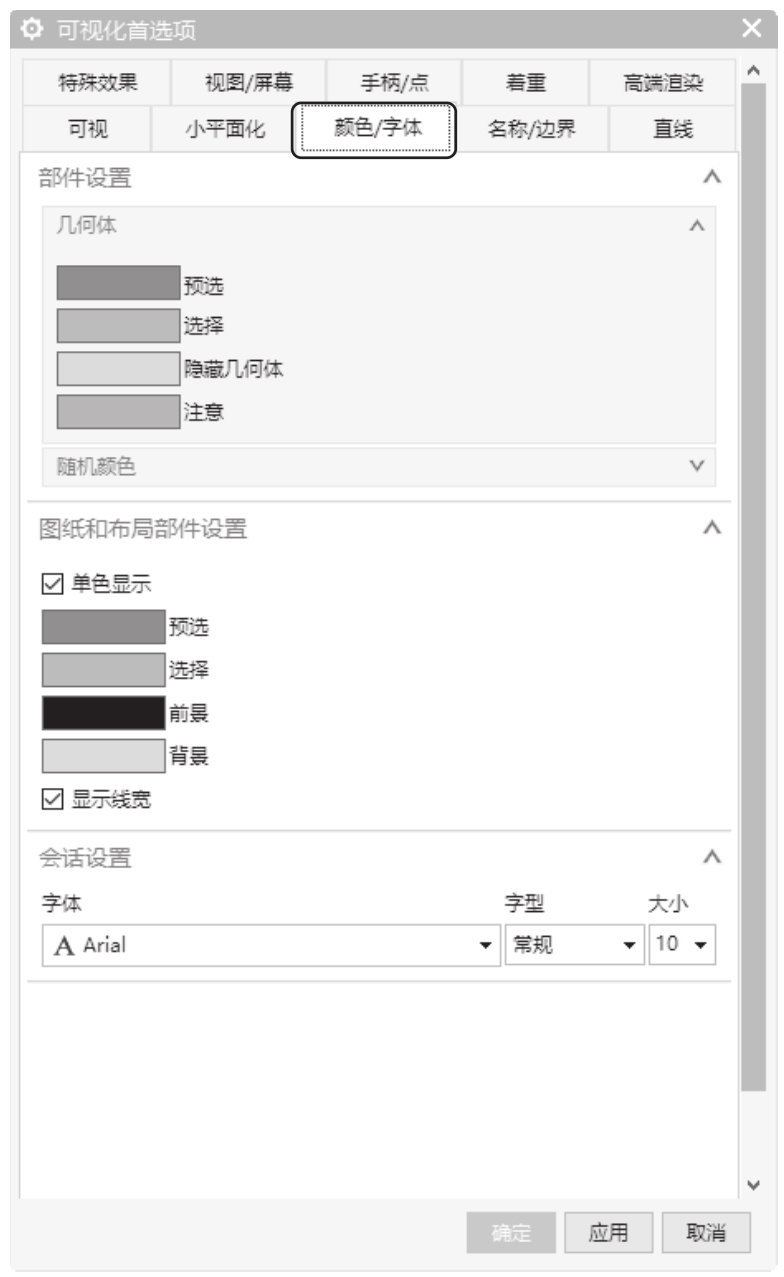

图3-25 “可视化首选项”对话框
2.“小平面化”选项卡
选中“小平面化”选项卡，显示相应的参数设置内容，如图3-26所示。该对话框用于设置利用小平面进行着色时的参数。
3.“可视”选项卡

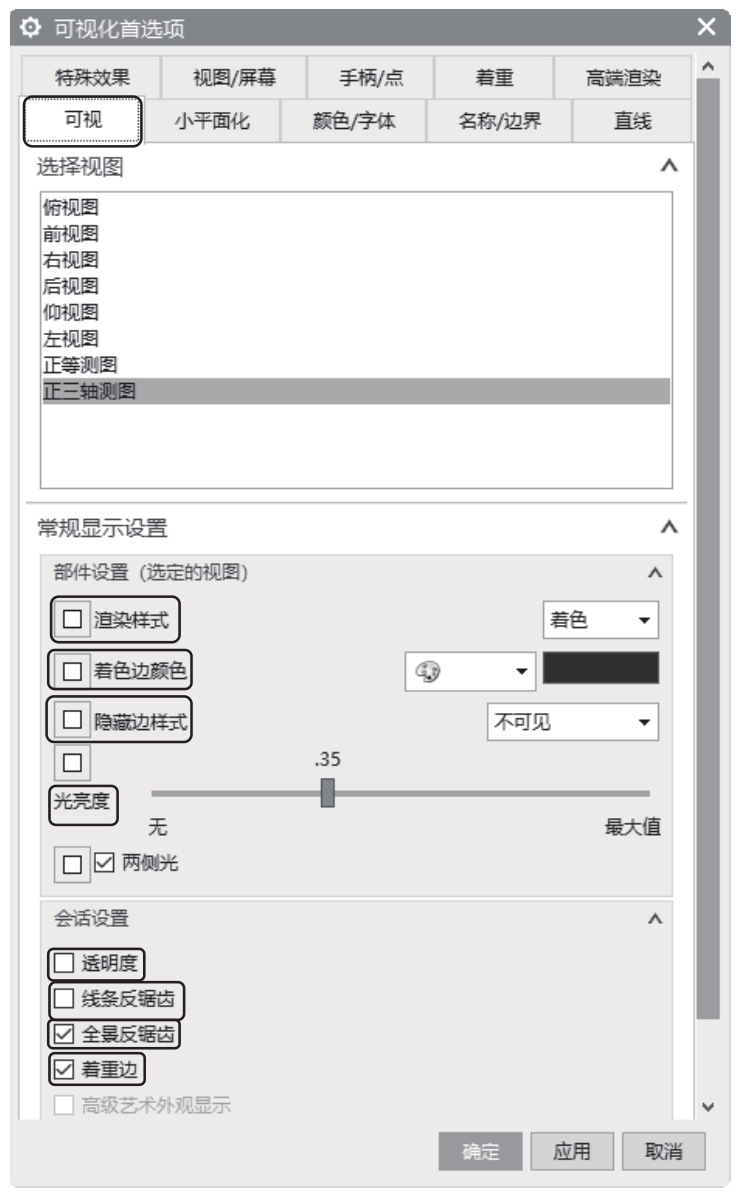

选中“可视”选项卡，显示相应的参数设置内容，如图3-27所示。该对话框用于设置实体在视图中的显示特性，其部件设置中各参数的改变只影响所选择的视图，但“透明度”“线条反锯齿”“全景反锯齿”“着重边”等会影响所有视图。
（1）常规显示设置
①渲染样式：用于为所选的视图设置着色模式。
②着色边颜色：用于为所选的视图设置着色边的颜色。
③隐藏边样式：用于为所选的视图设置隐藏边的显示方式。

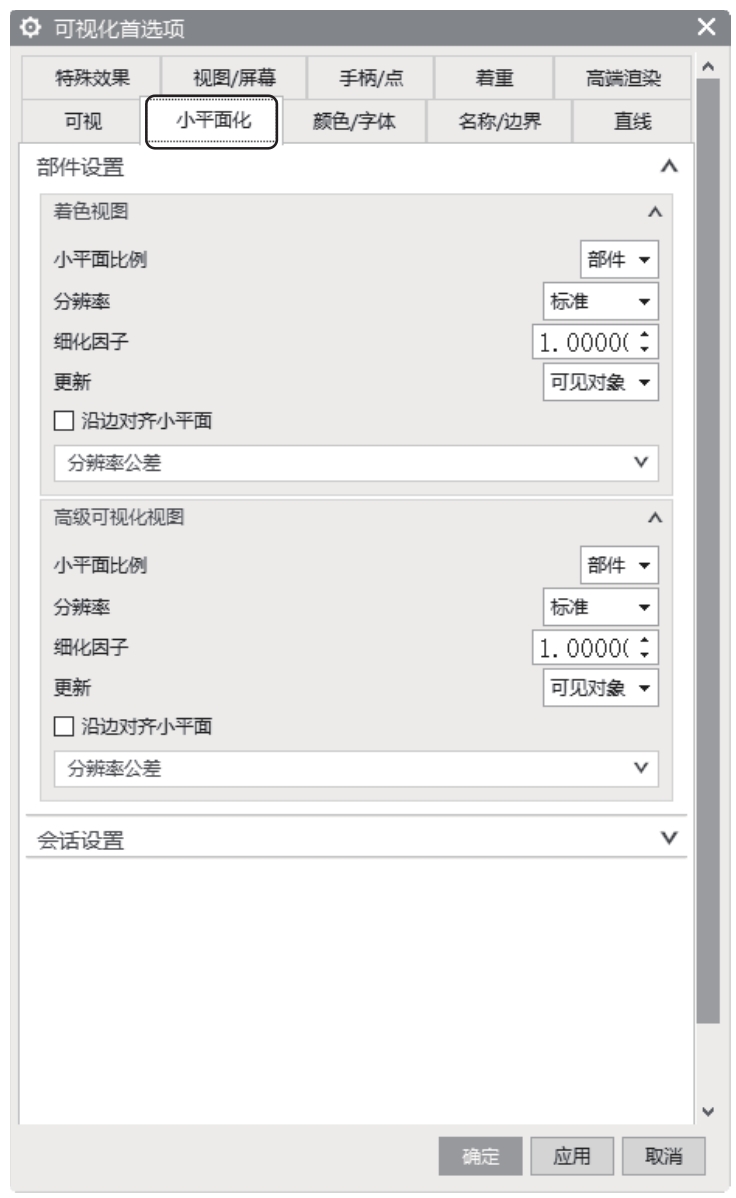

图3-26 “小平面化”选项卡
图3-27 “可视”选项卡1
④光亮度：用于设置着色表面上的光亮强度。
⑤透明度：用于设置处在着色或部分着色模式中的着色对象是否透明显示。
⑥线条反锯齿：用于设置是否对直线、曲线和边的显示进行处理，以使线显示更光滑、更真实。
⑦全景反锯齿：用于设置是否对视图中所有的显示进行处理，以使其显示更光滑、更真实。
⑧着重边：用于设置着色对象是否突出边缘显示。
（2）边显示设置

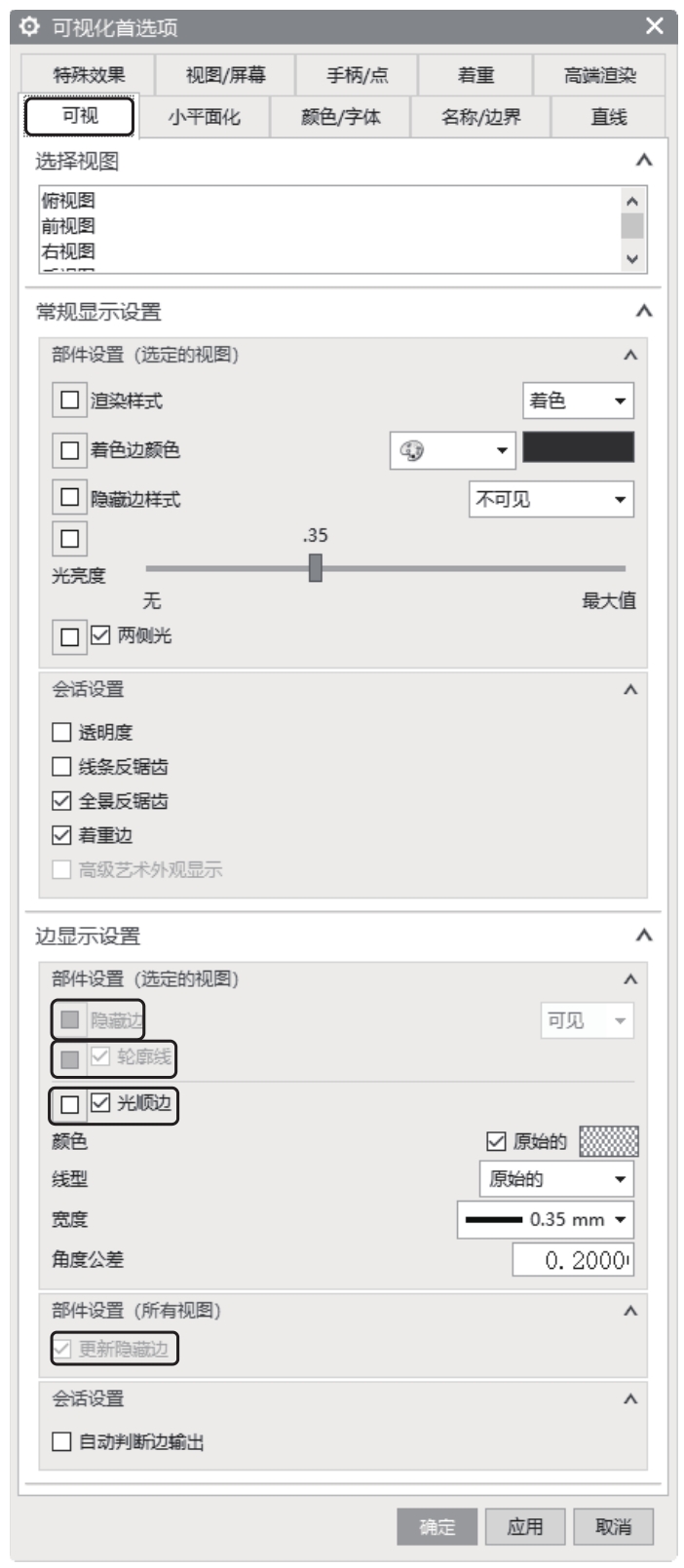

用于设置着色对象的边缘显示参数。当渲染模式为“静态线框”“面分析”和“局部着色”时，该选项卡中的参数被激活，如图3-28所示。
图3-28 “可视”选项卡2
①隐藏边：用于为所选的视图设置消隐边的显示方式。
②轮廓线：用于设置是否显示圆锥、圆柱体、球体和圆环轮廓。
③光顺边：该选项包括用于设置光顺边的颜色、线型和宽度。
④更新隐藏边：用于设置系统在实体编辑过程中是否随时更新隐藏边缘。
4.“视图/屏幕”选项卡

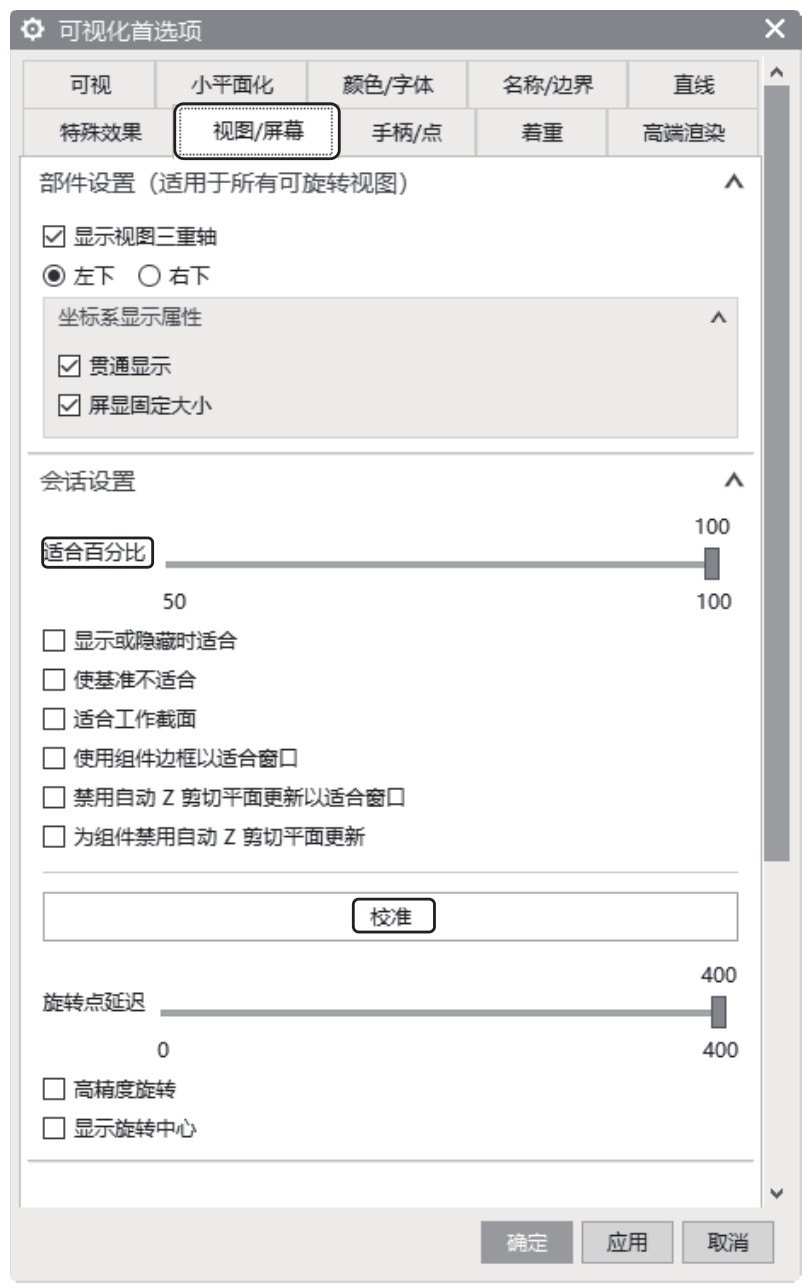

选中“视图/屏幕”选项卡，显示相应的参数设置内容，如图3-29所示。该对话框用于设置视图拟合比例和校准屏幕的物理尺寸。
图3-29 “视图/屏幕”选项卡
（1）适合百分比： 用于设置在进行拟合操作后，模型在视图中的显示范围。

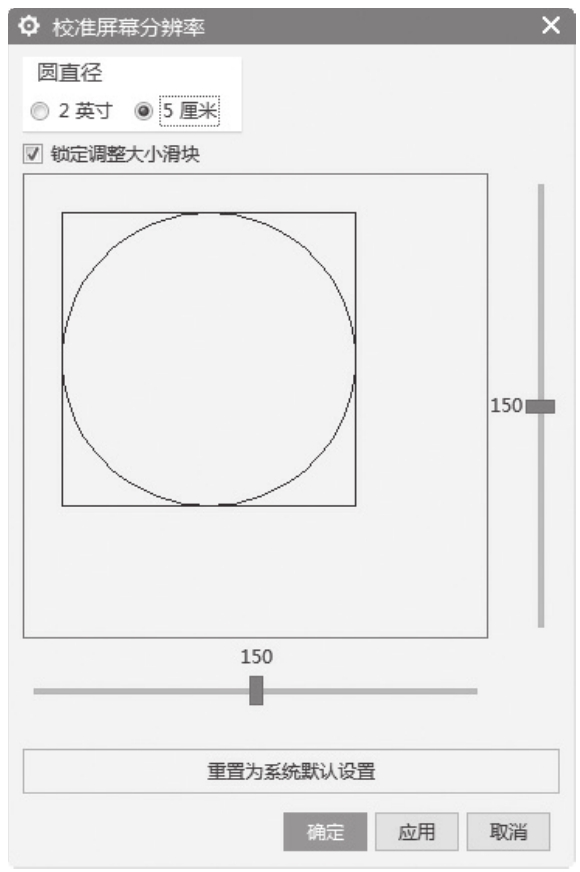

（2）校准： 用于设置校准显示器屏幕的物理尺寸。在如图3-29所示的对话框中单击“校准”按钮，打开“校准屏幕分辨率”对话框，如图3-30所示。该对话框用于设置准确的屏幕尺寸。
图3-30 “校准屏幕分辨率”对话框
5.“特殊效果”选项卡
选中“特殊效果”选项卡，显示相应的参数设置内容，如图3-31所示。该对话框用于设置使用特殊效果来显示对象。勾选“雾”复选框，单击“雾设置”按钮，打开“雾”对话框，如图3-32所示。该对话框用于设置使着色状态下较近的对象与较远的对象不一样的显示。

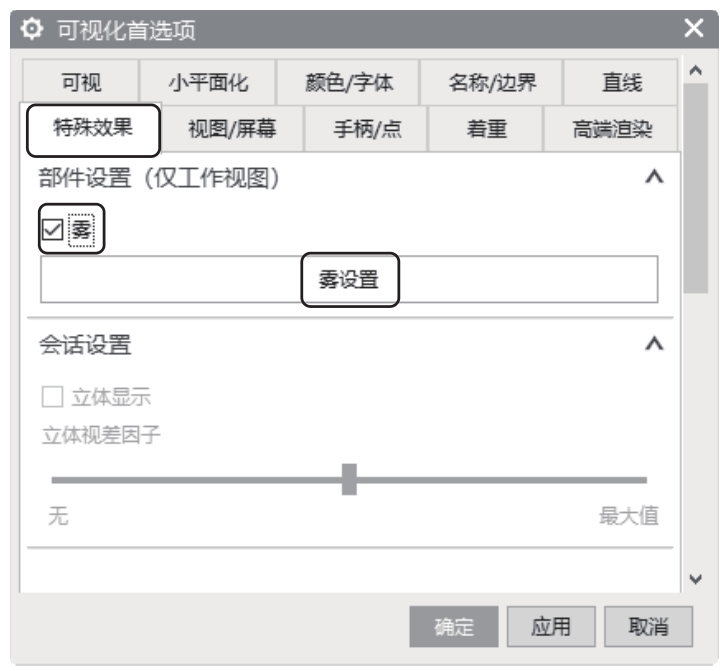

图3-31 “特殊效果”选项卡
在如图3-32所示的对话框中可以设置“雾”的类型为“线性”“浅色”和“深色”三种类型，“雾”的颜色可以勾选“用背景色”复选框来使用系统背景色，也可以选择定义颜色方式RGB、HSV和HLS，再利用其右侧的滑块来定义“雾”的颜色。

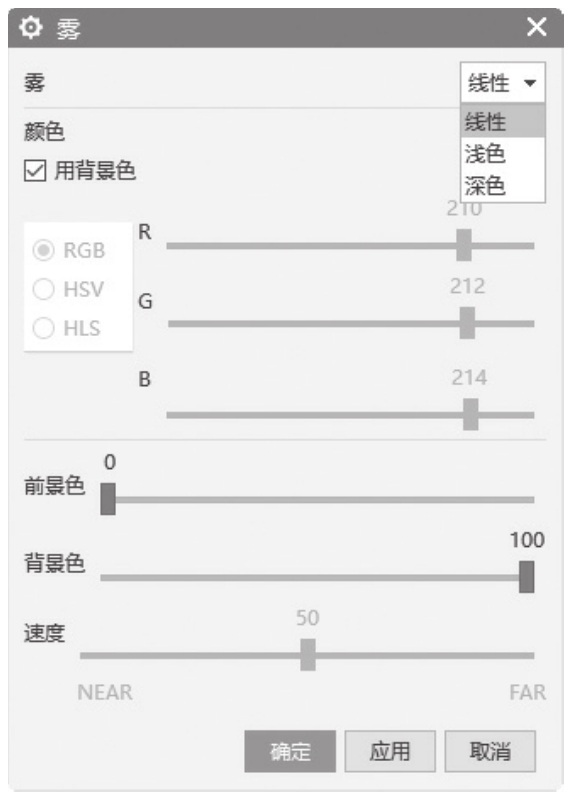

图3-32 “雾”对话框
6.“直线”选项卡
选中“直线”选项卡，显示相应的参数设置内容，如图3-33所示。该对话框用于设置在显示对象时，其中的非实线线型各组成部分的尺寸、曲线的显示公差，以及是否按线型宽度显示对象等参数。

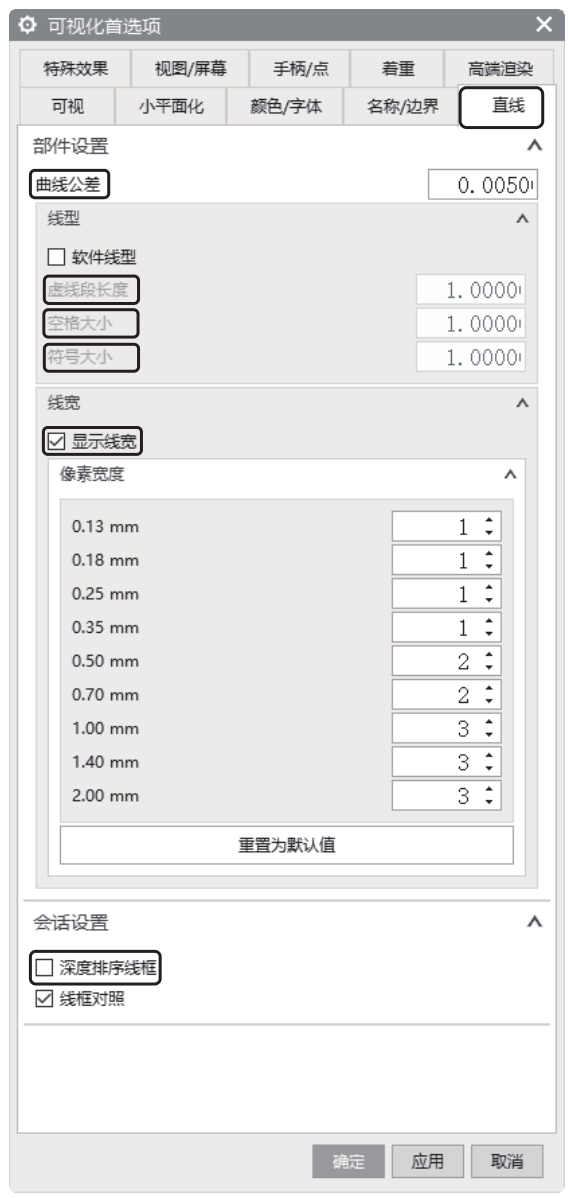

图3-33 “直线”选项卡
（1）曲线公差： 用于设置曲线与近似直线段之间的公差，决定当前所选择的显示模式的细节表现度。大的公差产生较少的直线段，导致更快的视图显示速度。然而曲线公差越大，曲线显示越粗糙。
（2）虚线段长度： 用于设置虚线每段的长度。
（3）空格大小： 用于设置虚线两段之间的长度。
（4）符号大小： 用于设置用在线型中的符号显示尺寸。
（5）显示线宽： 曲线有细、一般和宽三种宽度。勾选“显示线宽”复选框，曲线以各自所设定的线宽显示出来，取消勾选此复选框，所有曲线都以细线宽显示出来。
（6）深度排序线框： 用于设置图形显示卡在线框视图中是否按深度分类显示对象。
7.“名称/边界”选项卡
选中“名称/边界”选项卡，显示相应的参数设置内容，如图3-34所示。该对话框用于设置是否显示对象名、视图名或视图边框。

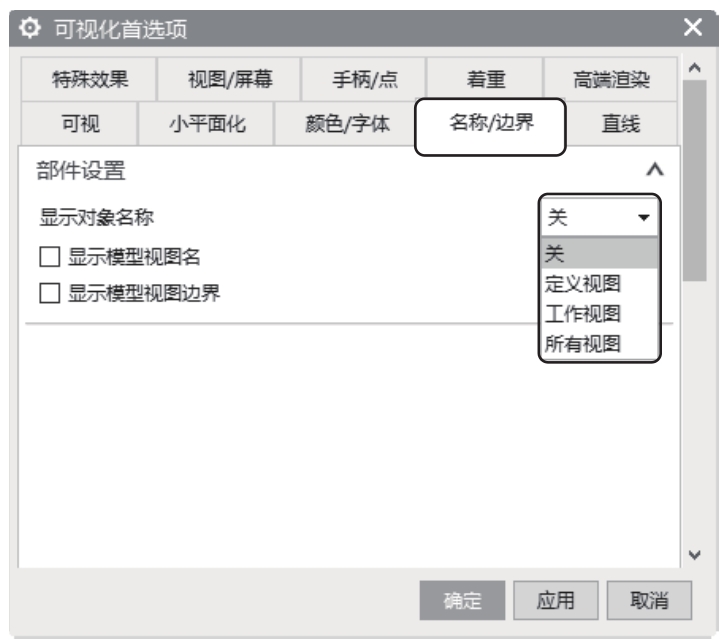

图3-34 “名称/边界”选项卡
（1）关： 选中该选项，不显示对象、属性、图样及组名等对象名称。
（2）定义视图： 选中该选项，在定义对象、属性、图样及组名的视图中显示其名称。
（3）工作视图： 选中该选项，在当前视图中显示对象、属性、图样及组名等对象名称。
可视化性能预设置用于控制影响图形的显示性能。
在菜单栏中选择“首选项”→“可视化性能”命令，打开“可视化性能首选项”对话框，如图3-35所示。该对话框有两个选项卡。

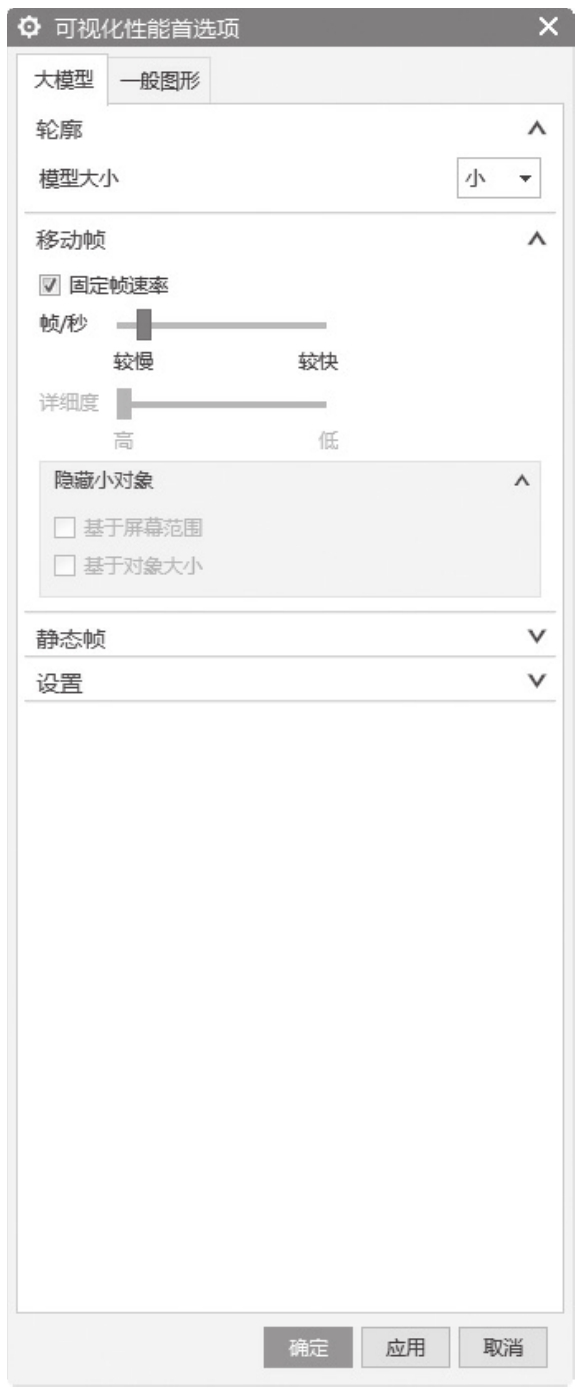

图3-35 “大模型”选项卡
“可视化性能首选项”对话框中的部分选项功能如下。
（1）大模型： 用于设置大模型的显示特性，目的是改善大模型的动态显示能力，如图3-35所示。

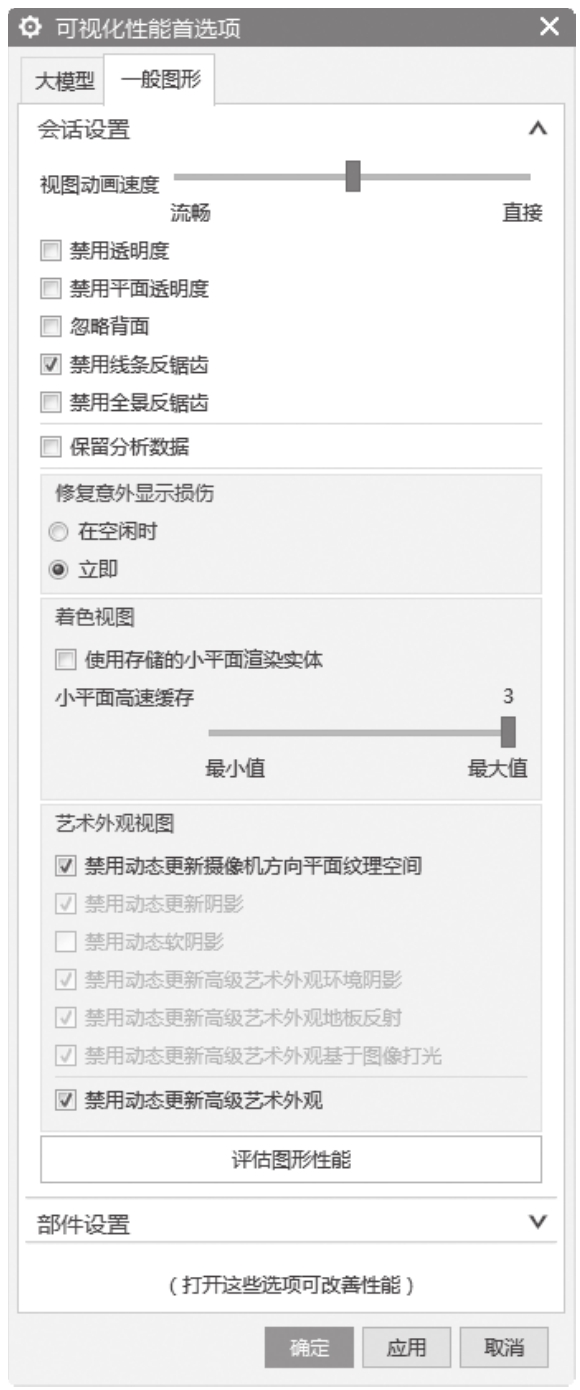

（2）一般图形： 用于设置“视图动画速度”“禁用透明度”“忽略背面”等图形的显示性能，如图3-36所示。
图3-36 “可视化性能首选项”对话框
在菜单栏中选择“首选项”→“栅格和工作平面”命令，打开“栅格首选项”对话框，如图3-37所示。该对话框用于在WCS的XC-YC平面内产生一个方形或圆形的栅格点阵。这些栅格点只是显示上存在。可以用光标捕捉这些栅格点在建模时用于定位。
“栅格首选项”对话框中的部分选项功能如下。
（1）矩形均匀： 栅格的间距是均匀的，选中该选项，打开如图3-37所示的对话框。
①主栅格间隔：用于设置栅格线之间的间隔距离。
②主线间的辅线数：用于设置主线间的线数。
③辅线间的捕捉点数：用于设置辅线之间的捕捉点数。

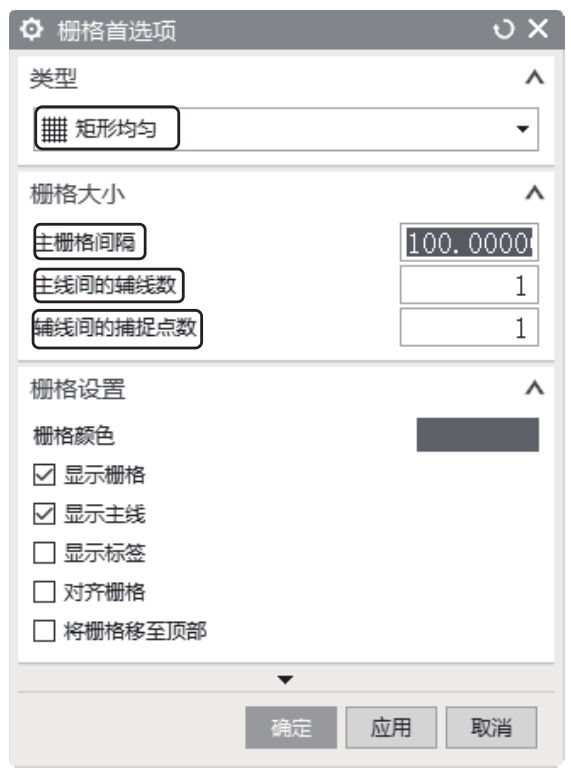

图3-37 “栅格首选项”对话框

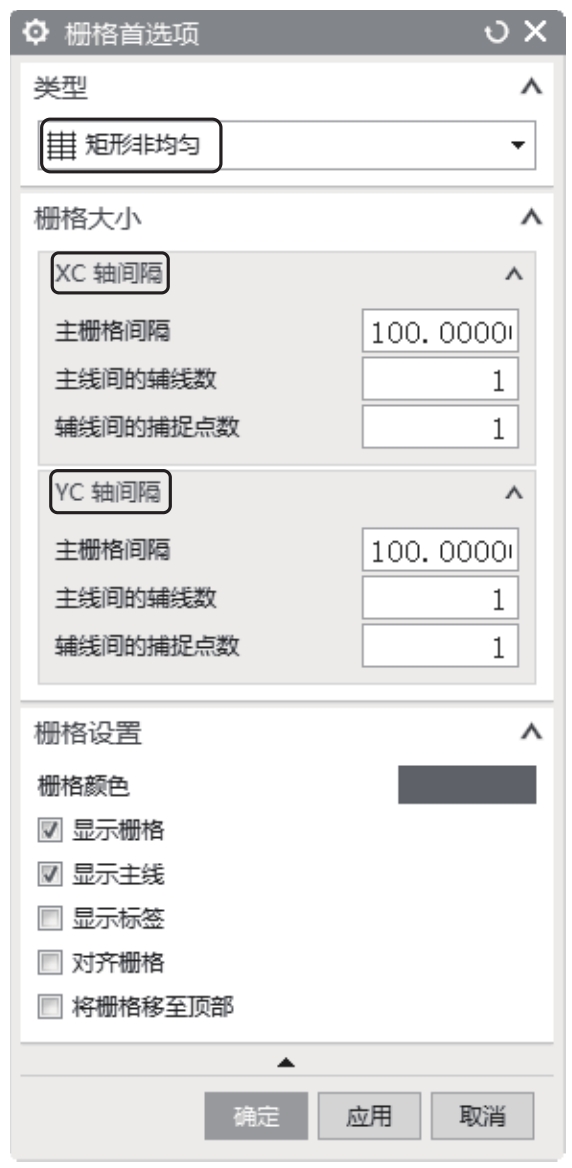

（2）矩形非均匀： 栅格的间距是不均匀的，选中该选项，打开如图3-38所示的对话框。
图3-38 “矩形非均匀”选项
①XC轴间隔：用于设置栅格的列距离。
②YC轴间隔：用于设置栅格的行距离，勾选“不均匀的”复选框时，该文本框被激活。
（3）极坐标： 也就是圆形栅格，选中该选项，打开如图3-39所示的对话框。

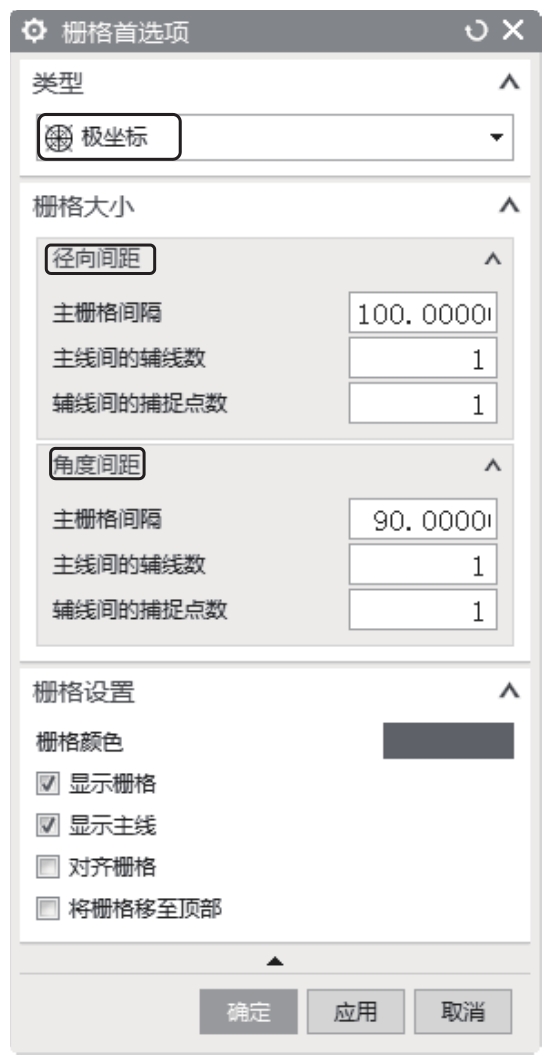

图3-39 “极坐标”选项
①径向间距：用于设置栅格径向间的距离。
②角度间距：用于设置栅格的角度。
