3.1 简单过程控制系统基本概念

定义：针对一个被控过程（调节对象），采用一个测量变送器监测被控过程，采用一个控制（调节）器来保持一个被控参数恒定（或在很小范围内变化），其输出也只控制一个执行机构（调节阀）的控制系统，称为简单控制系统。简单控制系统又称单回路负反馈控制系统，简单控制系统框图如图3-1所示。

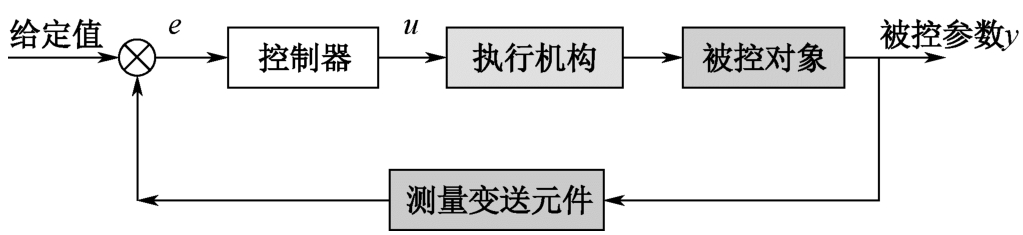

图3-1 简单控制系统框图

简单控制系统是生产过程控制中最常见、应用最广范、应用数量最多的控制系统。它是由被控对象、测量对象的测量变送单元、调节器和执行器组成的单回路控制系统。简单控制系统结构简单，投资少，易于调整和投运，能满足一般生产过程控制的要求，因而被广泛应用。尤其适用于被控对象滞后和时间常数小，负荷和干扰变化比较平缓，或者对象被控变量要求不太高的场合。

简单控制系统约占控制系统总数的85%。由于简单控制系统是最基本的、应用最广泛的系统，因此，学习和研究简单控制系统的结构、原理及使用是十分必要的。同时，简单控制系统是复杂控制系统的基础，学会对简单控制系统进行分析，将会为复杂控制系统的分析和研究提供很大的方便。
