1.3 Mentor PADS VX2.7组件

Mentor PADS的组件主要有三个：Logic、Layout及Router。Logic是原理图的操作组件，Layout与Router分别是PCB布局、布线组件，可互补使用，下面就三个组件做简单的介绍。

1.3.1 PADS Logic的介绍

PADS Logic是一个操作简便、功能齐全的原理图设计环境，可以提供元件库的管理、多页原理图的设计，以及物料清单、网表输出等全方位的功能。PADS Logic与PADS的PCB设计环境紧密相连，可实现原理图与PCB的同步设计，使设计者高效率完成原理图设计及PCB设计工作。

1.原理图及元件浏览器

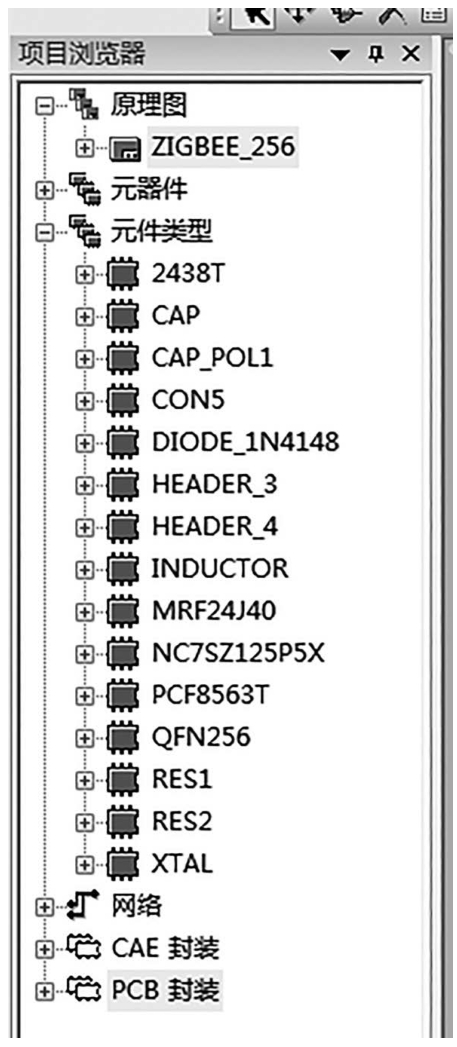

PADS Logic提供了项目浏览器，可以对原理图的页数及元器件、封装等设计的内容进行快速浏览与定位，从而轻松快速查看所有的设计内容，如图1-11所示。

2.原理图编辑及选择

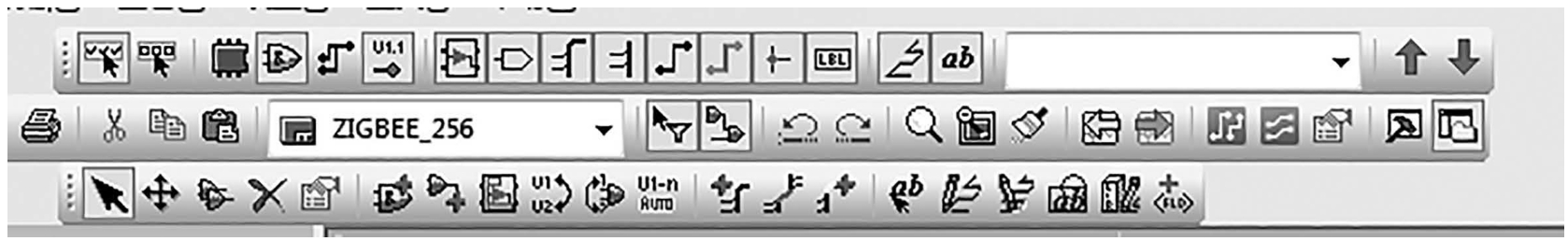

PADS Logic提供良好的原理图设计环境，既为总线、元件放置、连线等功能方便调用，也为各种元素的选中提供了方便快捷的设计环境，如图1-12所示。

3.原理图设计

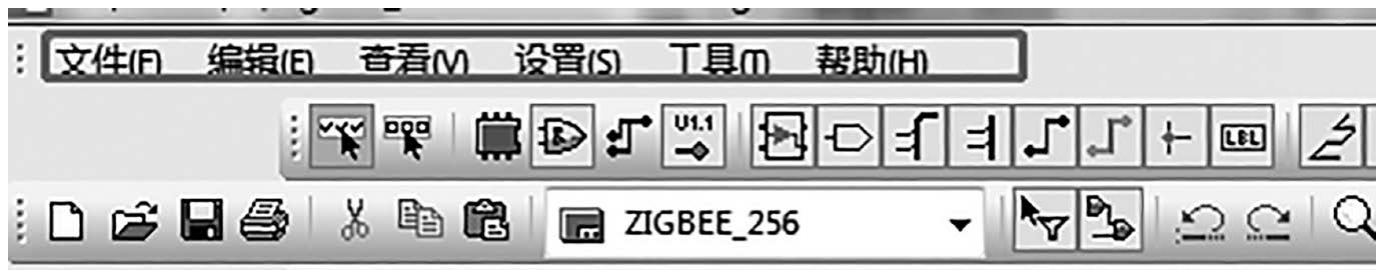

在进行原理图设计的过程中，会用到各种功能，例如，BOM的输出、原理图与PCB同步设计、设计环境的参数设置等多项功能在对应的菜单栏中都可以进行设置，如图1-13所示。

1.3.2 PADS Layout的介绍

PADS Layou是复杂的高速印制电路板的选择设计环境，支持完整的PCB设计流程，覆盖了从原理图导入，规则驱动下的交互式布局、布线，到最后生产文件输出，以及装配文件物料清单等文件输出的全方位功能需求，可确保工程师高效率完成设计。

1.PCB Layout项目浏览器

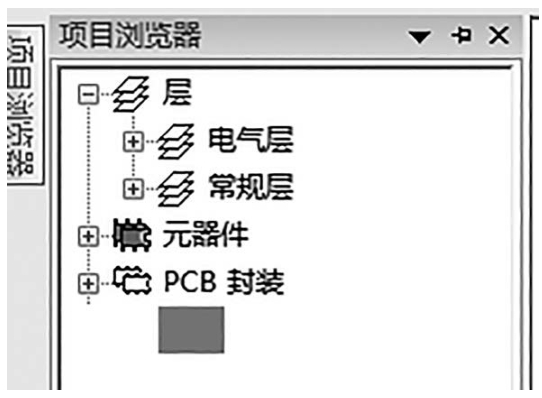

PADS Layout工作界面的项目浏览器主要用于快速查看PCB设计文件的层数及元器件查看、封装查看、网络查看等，如图1-14所示。

2.PCB Layout设计工具栏

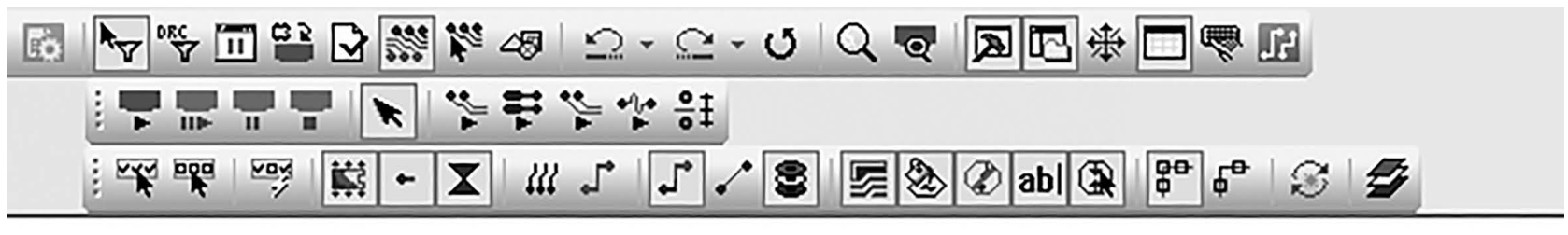

用PADS Layout进行PCB设计，元件布局或者基本走线灌铜等都可以直接在对应的PCB设计工具栏中选择使用，包括网表导入及Router切换等都可以方便快捷地操作，如图1-15所示。

3.PCB Layout设计菜单栏

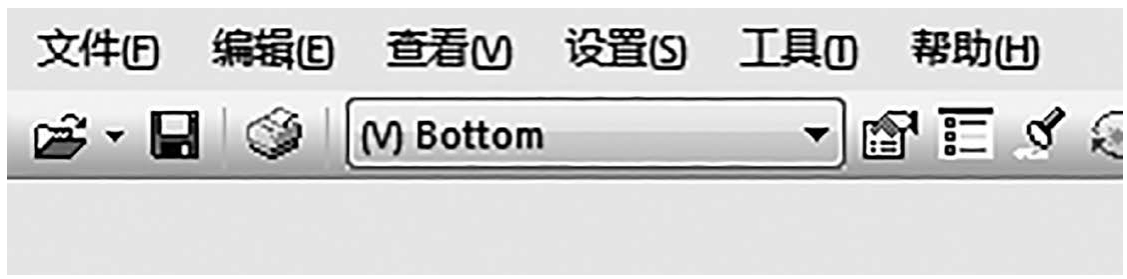

PADS Layout设计中的层定义、规则设计及常规参数设计、生产文件输出等都可以在菜单栏进行，如图1-16所示。

1.3.3 PADS Router的介绍

PADS Router 为快速交互布线编辑器，与其他布线器不同的是，PADS Router 使用了功能强大的PADS Autorouter算法，包括推挤功能、平滑布线、自动变线宽等。一般适用于PCB设计中的拓扑结构设计、阻抗连续性设计、时序匹配设计，以及差分设计等高级布线设计。

1.PADS Router窗口

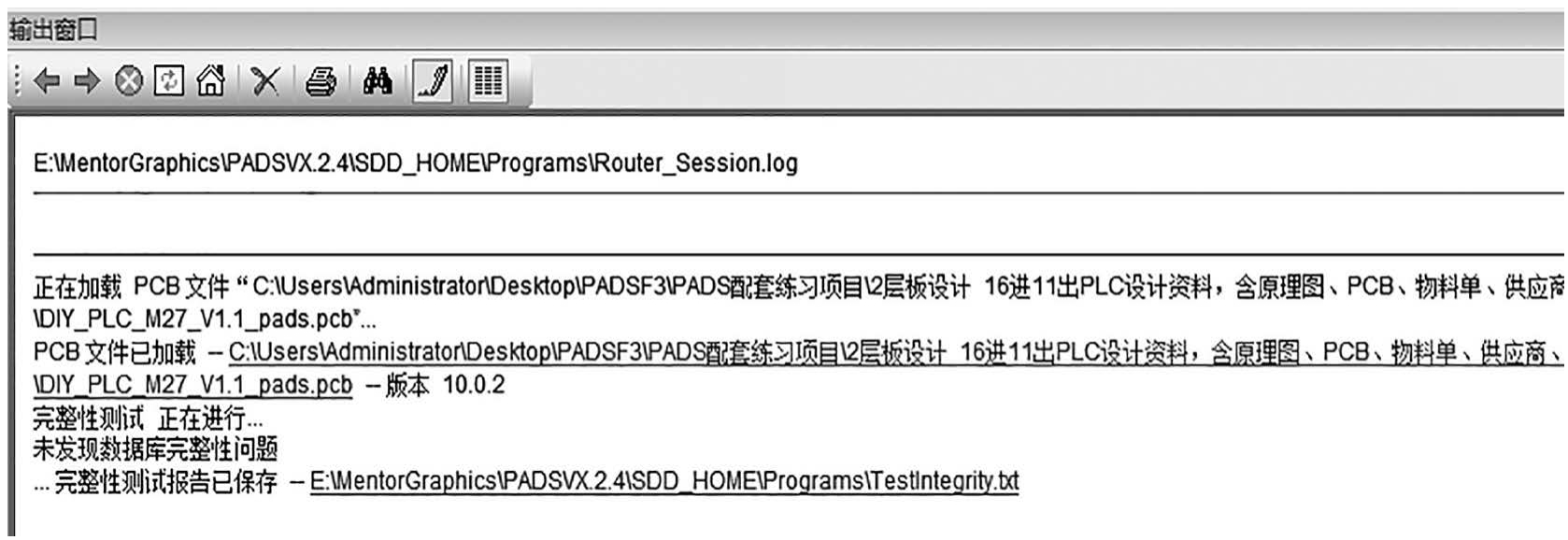

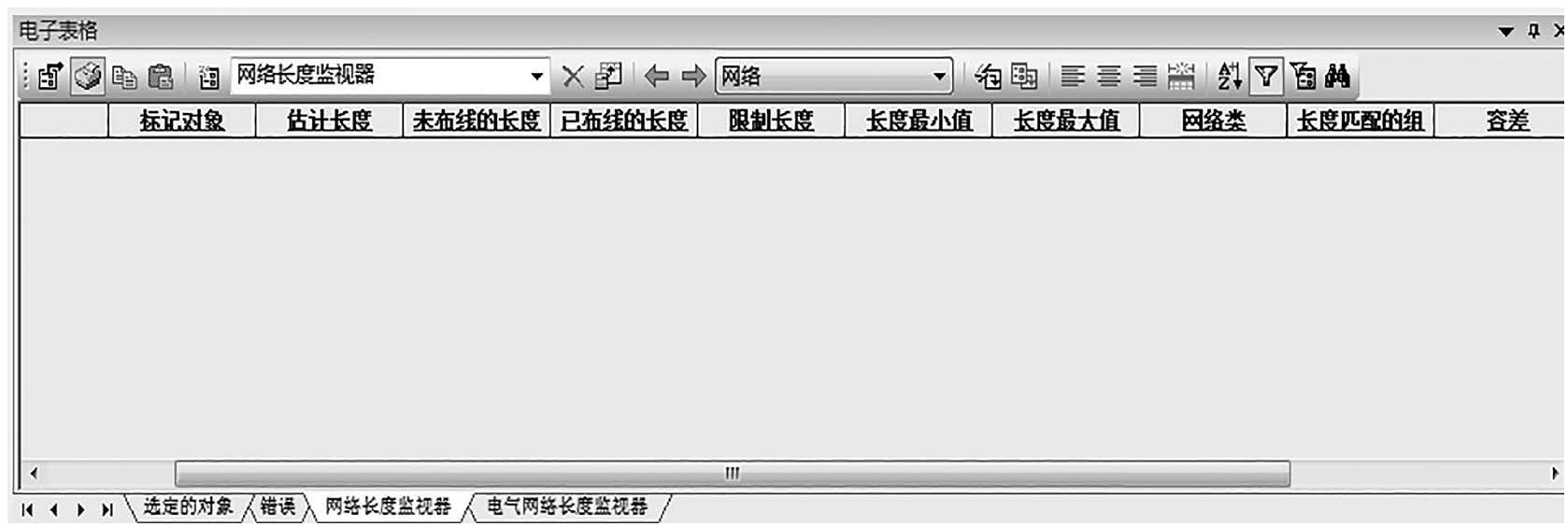

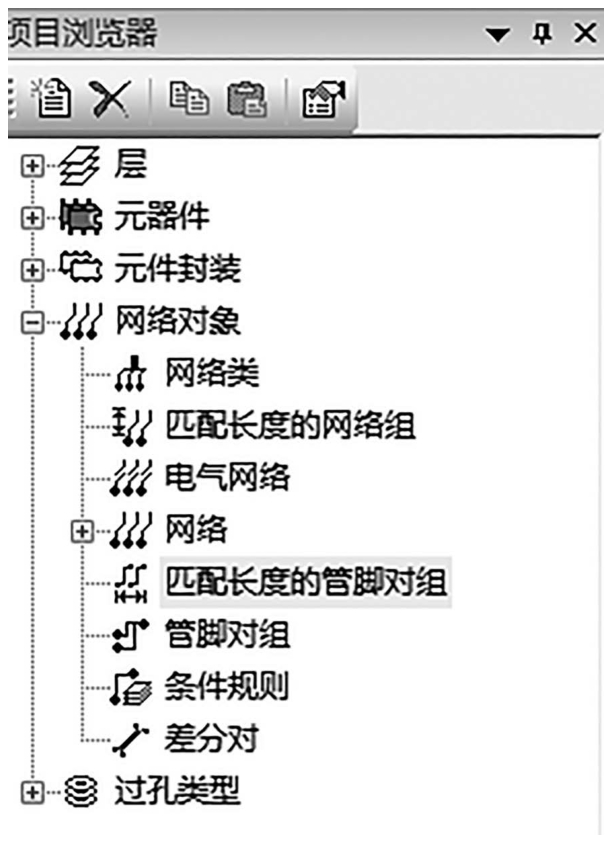

PADS Router窗口通常放置项目浏览器，可快速查看器件、层叠、规则、匹配长度的网络组等具体情况，如图1-17所示。输出窗口显示主要项目文件的提示和报告等，如图1-18所示。电子表格主要用于PCB设计走线的布线长度、长度匹配，以及网络类等走线信号的查看，如图1-19所示。

2.Router设计工具栏

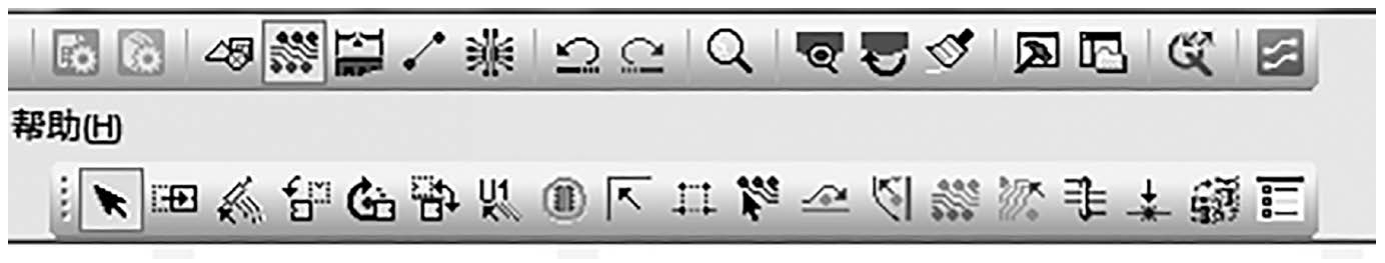

利用Router设计工具栏可以快捷实现过滤元素、一般走线设计、放置过孔与虚拟过孔等功能，如图1-20所示。

3.Router设计菜单栏

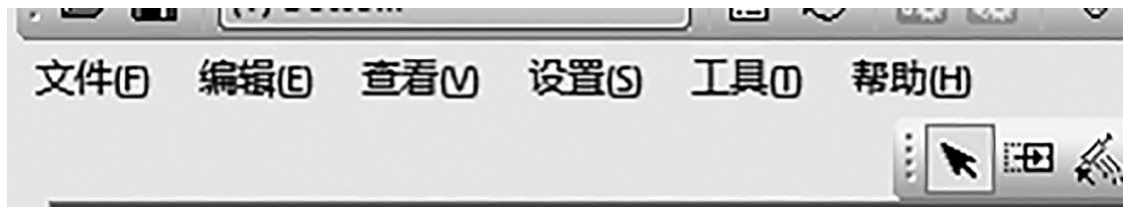

利用PADS Router设计菜单栏可实现显示电气网络设置、自动布线，以及常见参数设置等操作功能，如图1-21所示。
