4.1 PADS Logic界面介绍

PADS Logic是PADS中进行原理图设计的工具，其界面由标题栏、菜单栏、快捷工具栏、项目工作界面、项目浏览器区域和输出及信息打印窗口组成，如图4-1所示。

（1）标题栏：显示项目的标题及路径。

（2）菜单栏：显示Logic工具的主要菜单。

（3）快捷工具栏：调用Logic工具的快捷操作工具。

（4）项目工作界面：原理图设计的主要工作界面展示区。

（5）项目浏览器区域：可按不同分类展示工作目录，便于快捷地调用工作页面。

（6）输出及信息打印窗口：设计时Logic会输出不同的信息，提示设计者所设计的信息。

在操作过程中，可以根据使用者喜好进行调用及隐藏快捷工具栏，可在快捷工具栏区域的空白位置右击，然后选择需要的工具类目，如图4-2所示。

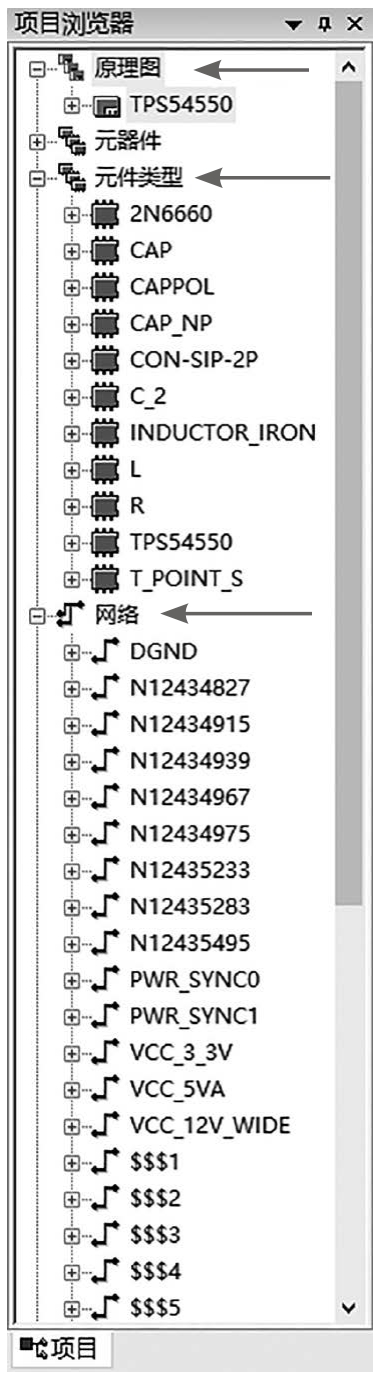

在项目浏览器界面用户可根据自己的使用需要调用不同类目进行浏览，如图4-3所示。

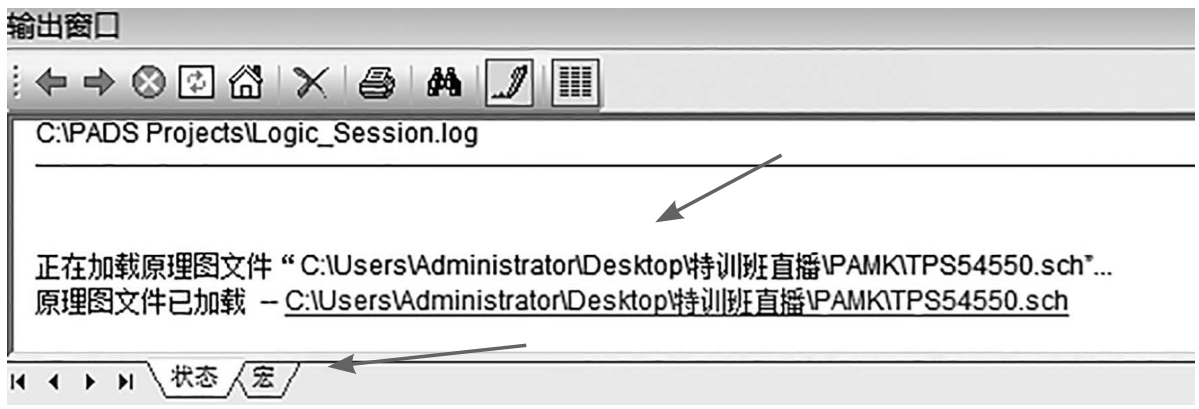

在输出及信息打印窗口显示用户操作时产生的工具提示信息，如常规的报错信息等，其下方可以调用软件使用的自定义宏内容，如图4-4所示。
