3.9 物料清单（BOM）的输出

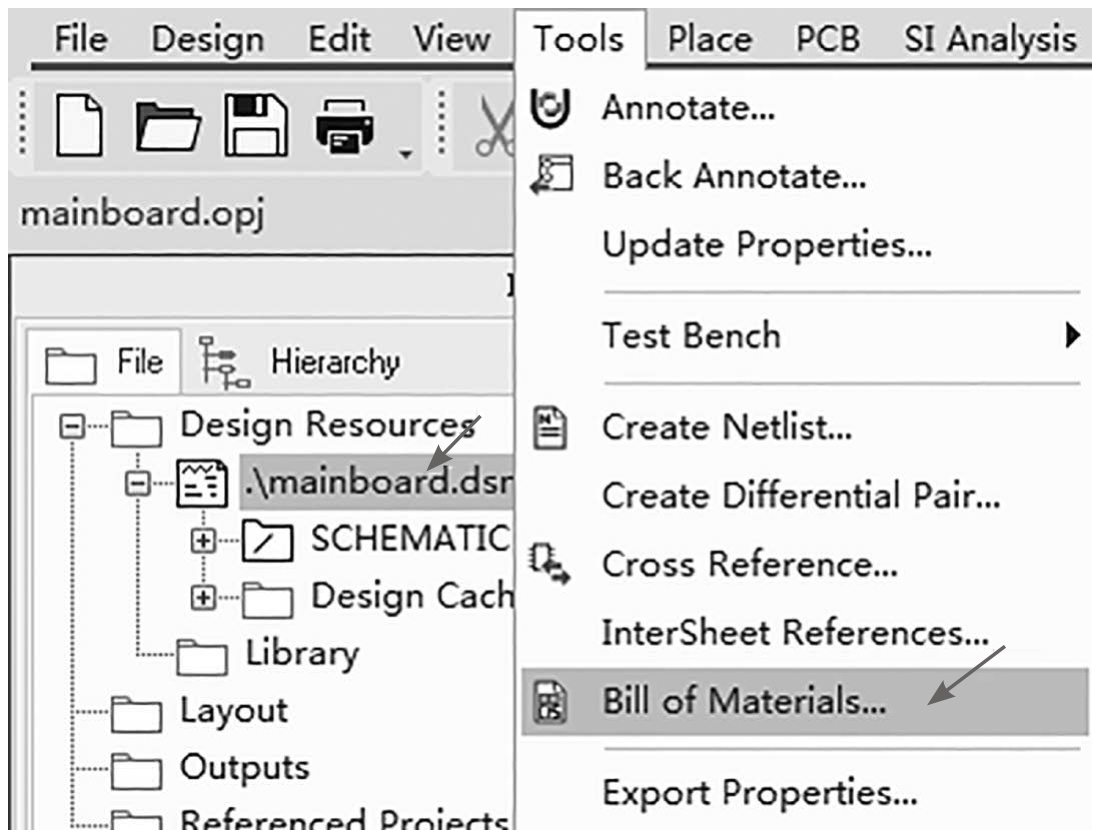

（1）选择原理图的根目录，执行菜单命令【Tools】→【Bill of Materials...】进行物料清单的输出，如图3-108所示。

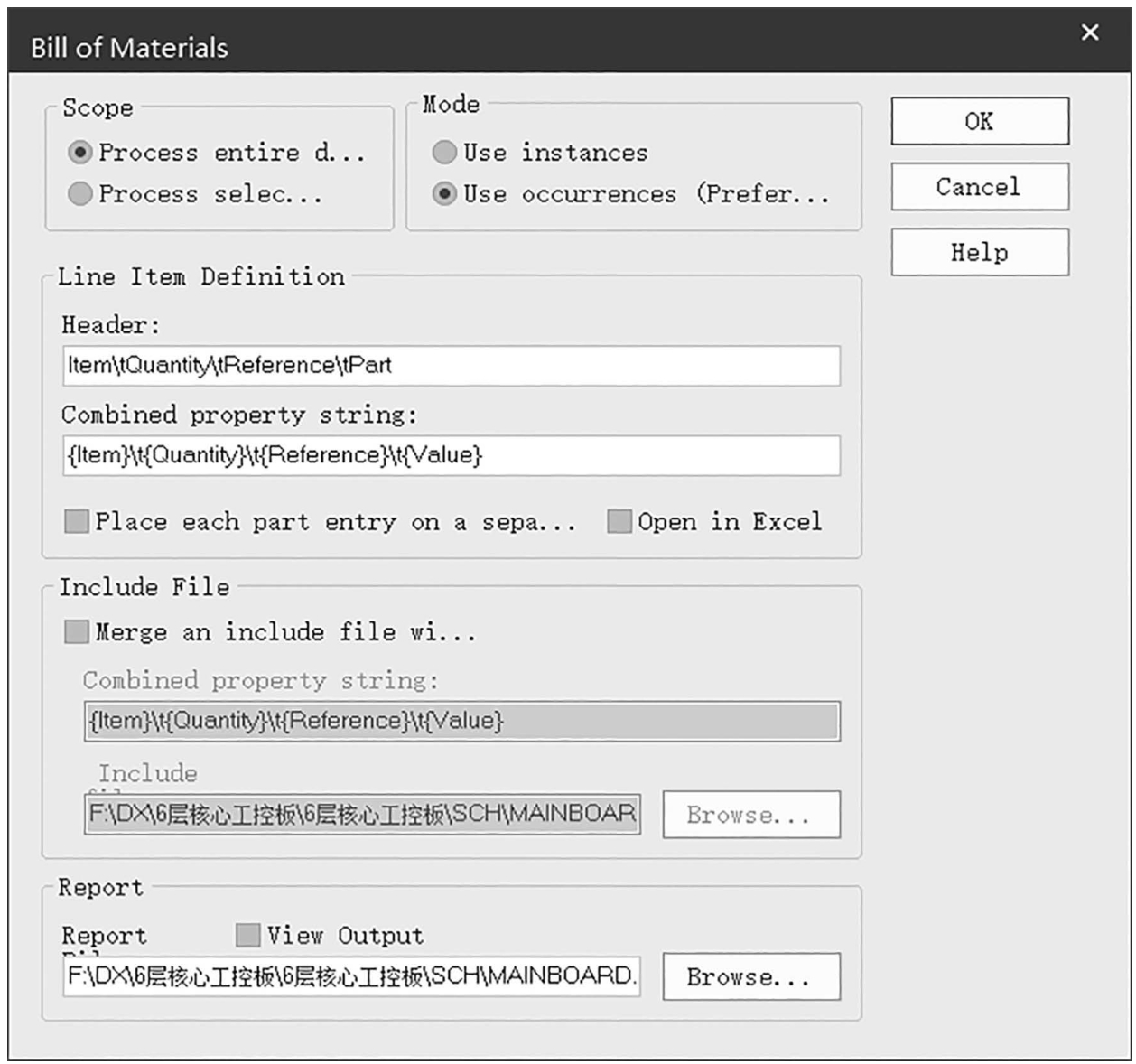

（2）弹出如图3-109所示的物料清单，在“Header”及“Combined property string”栏中分别列出需要输出的元素，依次为元器件的数量、元器件的位号、元器件的属性值，这些是输出物料清单所必需的，可以手动输入。

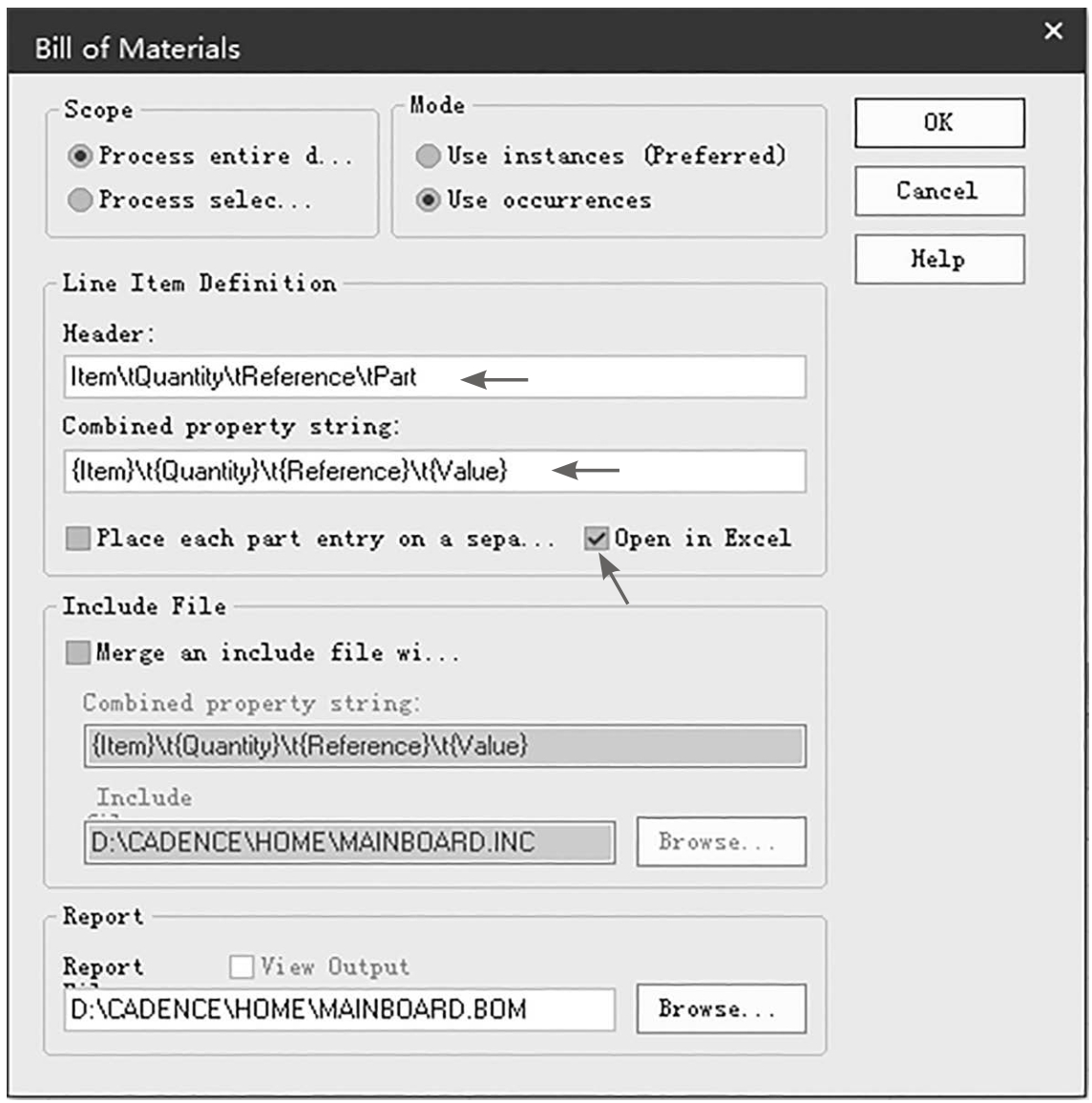

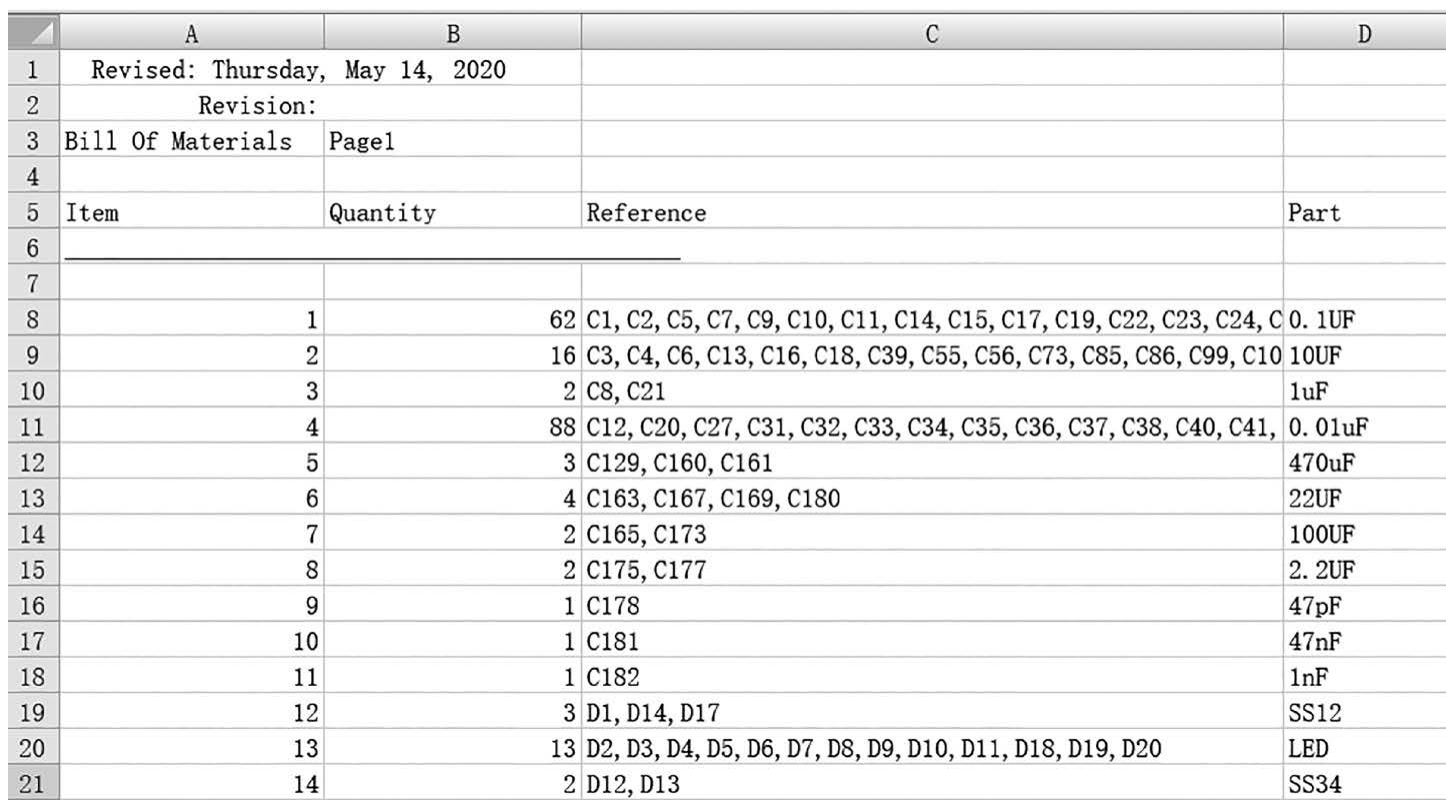

（3）在物料清单中缺失元器件的封装属性值，在输出物料清单的时候需要加上，格式与“Header”及“Combined property string”栏一致，如图3-110所示，然后勾选“Open in Excel”选项，输出物料清单时就会用Excel表格打开，如图3-111所示，保存之后，物料清单就输出完成了。
