3.8 原理图DRC的检查

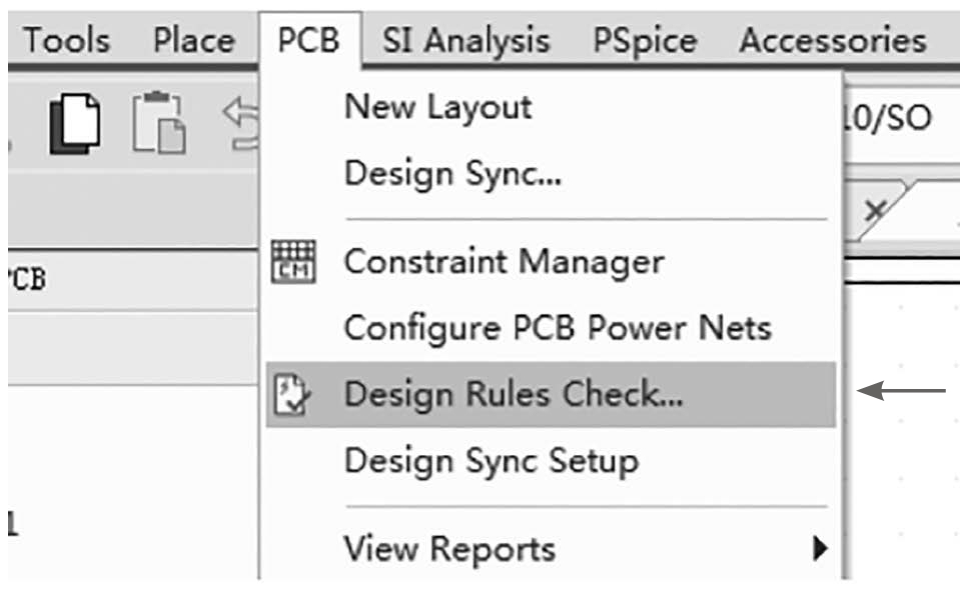

（1）选择原理图的根目录，执行菜单命令【PCB】→【Design Rules Check】进行设计规则的检测，如图3-106所示。

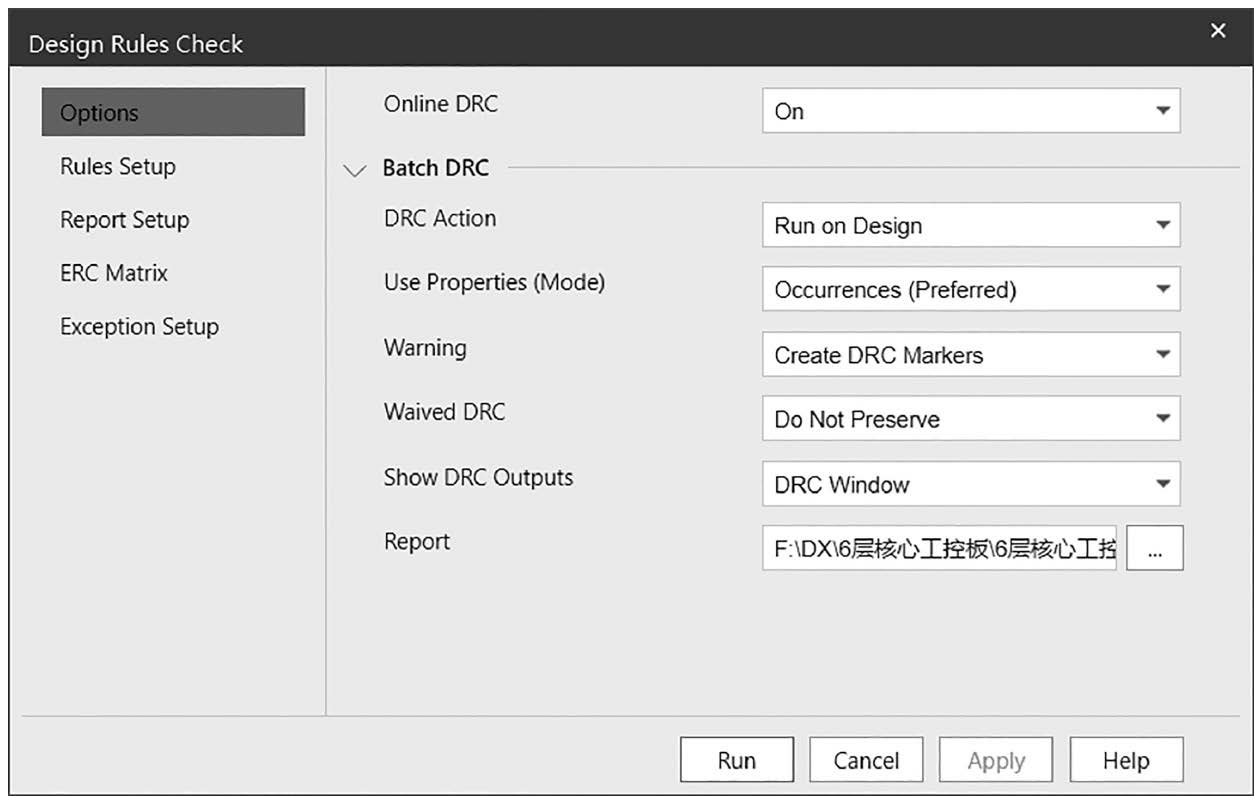

（2）在弹出的DRC检测界面中有4项参数可以设置，如图3-107所示，“Design Rules Check”为检测的参数设置，“Rules Setup”为电气规则检测参数设置、物理规则检测参数设置，“ERC Matrix”为DRC矩阵设置是否报DRC。
